Как подключить дифференциальный автоматический выключатель

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала.  Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

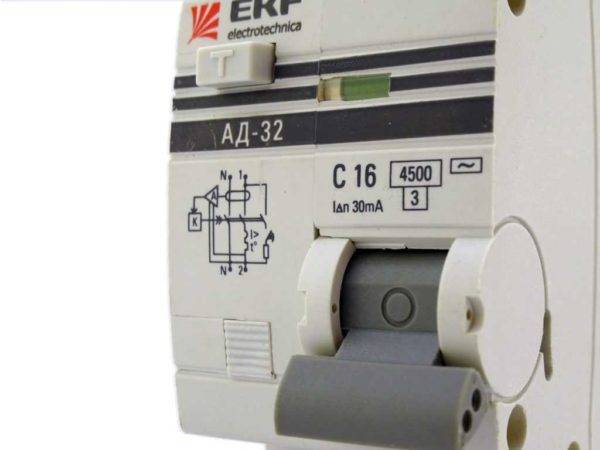

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

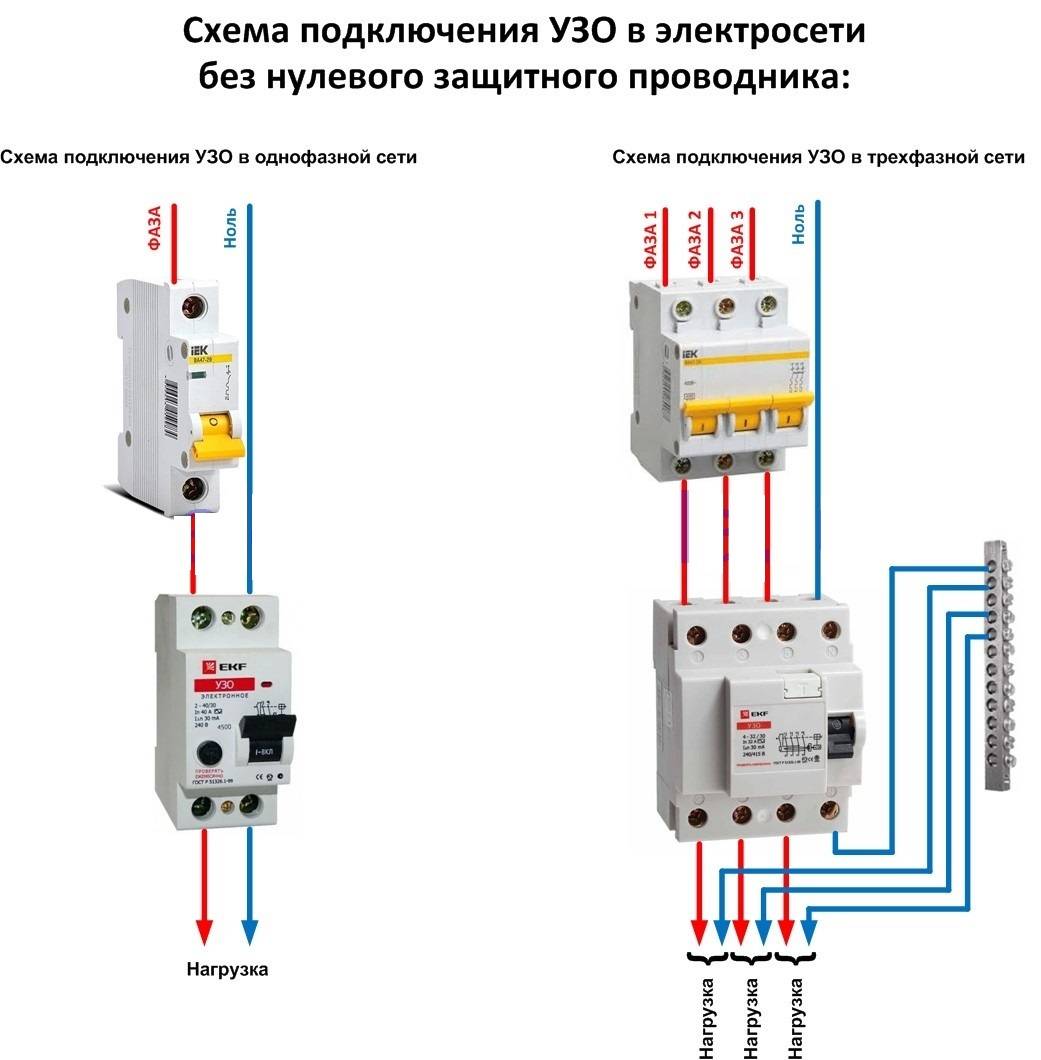

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

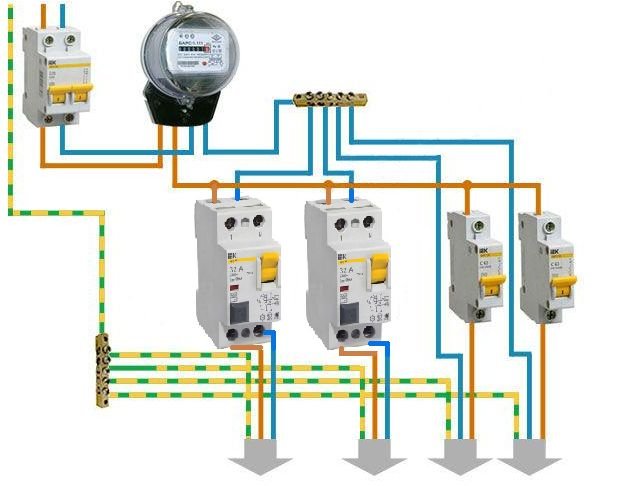

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

  1. Проверить целостность АВДТ и работоспособность его тумблеров.
  2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
  3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
  4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
  5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
  6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т».

При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит, он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

  1. Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
  2. Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

Принцип действия УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

Возможные схемы подключения, как подключить дифавтомат

Сейчас подробнее поговорим о том, как лучше подключить дифавтомат и какие схемы его присоединения существуют. Каждый вариант, описанный ниже имеет свои преимущества и недостатки, которые будут подмечены.

Дифавтомат в схеме без заземления

Схема присоединения дифавтомата без использования заземления не отличается от одноуровневой или двухуровневой альтернативы. Основная разница заключается в отсутствии особой жилы, которая проходит к каждой отдельно взятой электроточке, с целью обеспечения съема тока с корпуса прибора в момент нарушения его электроизоляции.

Дифавтомат в схеме без заземления

Дивафтомат по своему функционалу выступает в качестве замещения для заземленного провода и разрывает электрическую цепь мгновенно, сразу после того как будет обнаружена утечка тока. Соответственно, человек остается защищенным от внезапного электроудара.

Схема с единственным дифавтоматом

Это такая схема подключения дифференциального автомата, которая предполагает присутствие единственного защитного прибора. Обычно он бывает вмонтирован после электросчетчика, в свою очередь к выходу АВДТ подсоединяются все электронные контуры.

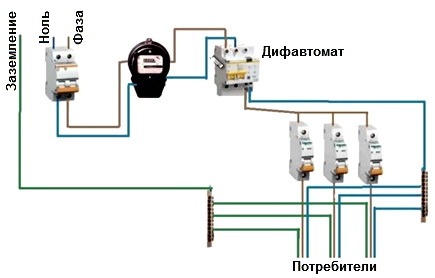

Схема с единственным дифавтоматом, подключение к счетчику

Рекомендуется устанавливать концевой включатель в начале каждой цепи, это позволит ремонтировать проводку в отдельной комнате без необходимости выключения света во всей квартире.

  • доступная стоимость;
  • простота конструкции;
  • не требуется много места для установления АВДТ.
  • неудобно искать причину выбивания дифавтомата;
  • нельзя выключить электроподачу во всей квартире, в случае, если проблема с электропроводкой коснулась отдельного помещения.

Одноуровневая схема дифавтоматов

Схема подключения дифавтоматов в однофазной сети имеет схожесть с двухуровневой системой. Главное отличие кроется в том, что его цель – экономия средств и места, посредствам исключения из структуры одного защитного элемента.

Одноуровневая схема дифавтоматов

  • меньшая стоимость, по сравнению с двухуровневой системой;
  • экономия пространства за счет исключения одного защитного элемента.

в сети отсутствует дублирующее устройство, которое могло бы обеспечить дополнительную защиту.

Двухуровневая схема дифавтоматов

Двухуровневая система отличается высокими показателями надежности и удобством в использовании. АВДТ, через который проходит нагрузка находится на первом уровне. Провода, проходящие через него одновременно подключаются к нескольким дифавтоматам. Число последних равно количеству электрических контуров в доме.

Двухуровневая схема дифавтоматов

Устройства на втором уровне могут быть менее мощными и иметь худшие показатели порогового тока утечки, по сравнению с устройствами на первом уровне. Это обусловлено стремлением к обеспечению экономичности оборудования.

  • наличие дублирующего дифавтомата обеспечивает надежность и безопасность системы;
  • простота поиска электроконтура;
  • можно отключить только одну комнату от электроснабжения, на период ремонта.

нужно приобретать несколько дифавтоматов и выделять дополнительное место для установки.

Схема при трехфазной сети

Конструкция схемы отличается тем, что у АВДТ имеется 4 входных и выходных клеммы, через которые проходят провода к другим электроприборам. Необходимость в применении такой схемы возникает тогда, когда нужно установить дифавтомат в здание, куда проведена сеть 380 В.

Схема подключения дифавтомата при трехфазной сети

Монтаж селективных дифавтоматов

Особенность селективных дифавтоматов заключается в том, что при появлении тока утечки его могут обнаружить дифавтоматы сразу двух уровней.

Монтаж селективных дифавтоматов

Селективные дифавтоматы используются исключительно в качестве главного прибора в двухуравневых системах. Их функция – обеспечение индивидуального срабатывания устройств второго уровня, без необходимости отключения электропитания во всей сети.

Схема подключения дифавтомата без заземления

Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.

Например, если человек прикоснется к токоведущим, или нетоковедущим, но оказавшимся под напряжением элементам, дифавтомат мгновенно сработает на отключение цепи и прекращение подачи напряжения на данный участок.

Понятие дифференциального автомата

Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.

Назначение дифференциального автомата

Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.

Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.

Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов

Дифференциальный автомат

Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.

Устройство дифференциального автомата

Основными рабочими элементами конструкции дифавтомата являются:

  • дифференциальный трансформатор;
  • электромагнитный расцепитель;
  • тепловой расцепитель.

Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.

В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.

Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.

Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.

Монтаж

Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.

Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям

Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.

Производители дифференциальных автоматов

Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.

Подключение дифавтомата

Осуществляя подключение дифференциального автомата согласно выбранной схеме, соблюдайте главное правило: подсоединяйте к устройству нулевой и фазный провод конкретной электрической цепи, защиту которой будет осуществлять автомат выключения дифференциального тока. Запрещается соединение общей шиной нулевых проводов электрической цепи с нулевой жилой автомата. Нарушение требования повлечёт отключение защитного устройства, вызванное различной величиной протекающих по проводам токов.

Схема для однофазной сети (220 в)

Можно обеспечить надёжную и удобную защиту однофазной сети напряжением 220 В, если использовать селективный дифференциальный автоматический выключатель.

Селективная защита позволяет отключить отдельную цепь

Он осуществляет выборочное отключение проблемного участка электрической сети. Автомат оснащён механизмом задержки отключения. Конструкция устройства предусматривает возможность изменения величины дифференциального тока, отключающего цепь с нагрузкой.

Изображённый на схеме общий селективный автомат, установленный в цепи питания трёх квартир, выборочно отключает квартиру с повреждением электрической сети. При этом селективный автомат находится во включённом состоянии. Он обеспечивает защиту остальных квартир, в которые подаётся напряжение.

В трёхфазной сети (380 в)

Если необходимо выполнить защиту электрической сети с напряжением 380 В, следует применять трёхфазный дифференциальный автомат.

Устройство трёхфазной защиты имеет увеличенный клеммник для подключения к сети напряжением 380 В

Схема подключения четырехполюсного защитного устройства предусматривает подключение к дифавтомату трёх питающих фаз.

На входе и выходе защитного автомата имеются клеммы для подключения фаз и нулевого провода

Этот вариант подключения применяется в коттеджах, частных домах, гаражных помещениях и ремонтных мастерских, где используется мощное электрическое оборудование.

Без заземления

В старых панельных зданиях и дачных постройках применяется электрическая сеть с двумя проводами — фазным и нулевым. В такой сети также можно подключить дифференциальный автомат и обеспечить защиту электрических приборов от перепадов напряжения и замыканий.

Без заземляющего провода возрастает вероятность поражения током

Однако отсутствие заземляющего провода повышает риск поражения людей электрическим током при касании металлических частей, находящихся под напряжением. Схему нельзя назвать безопасной. Установив устройство согласно приведённой схеме, обеспечьте в дальнейшем замену электрической проводки на новую, оснащённую заземляющим контактом.

Рекомендации по установке

Определившись со схемой подключения дифференциального автомата, приступайте к мероприятиям по установке. Этапы работы по подключению устройства защиты включают следующие операции:

  1. Визуальный осмотр состояния корпуса. Не допускаются трещины и повреждения, которые могут повлиять на безопасность и нарушить правильную работу устройства.
  2. Отключение электрической энергии в помещении. Проконтролируйте отсутствие напряжение с помощью мультиметра или индикаторной отвёртки.
  3. Установку дифференциального автомата в распределительный щиток. Проверьте надёжность крепления и возможность размещения в щитке необходимых устройств.
  4. Монтаж дополнительных электрических устройств в распределительном щитке. Руководствуйтесь при подключении выбранной электрической схемой.
  5. Подготовку проводов, необходимых для подключения. Используйте провода синего цвета для нулевой цепи, жёлтого — для заземления и любой одинаковый цвет — для фазных цепей.
  6. Зачистку изоляционного покрытия на присоединяемых проводах. Применяйте для удаления изоляции специальный инструмент, обеспечивающий сохранность жил.
  7. Подключение нулевой жилы и фазного провода к входным и выходным разъёмам на корпусе защитного автомата, а также остальных проводов к находящимся в щитке устройствам. Проверьте надёжность фиксации проводов в специальных разъёмах и соответствие монтажа схеме.
  8. Подачу электрического питания и контроль работоспособности дифференциального автомата.

Убедившись в функционировании устройства, закройте распределительный щиток. Теперь можно безопасно эксплуатировать находящиеся в помещении бытовые приборы и электрическое оборудование.

Что нужно знать о маркировке дифавтоматов

Новичку в электрике непросто отличить УЗО от дифференциального автомата

На что следует обратить внимание:

  • на наличие кнопки с названием «тест» – именно она отличает оборудование УЗО и дифавтомат от стандартных автоматов;
  • на маркировку внизу устройства, которая различна в зависимости от типа прибора: показатели в амперах есть только на УЗО, а дифавтоматы имеют маркировку с латинской буквой и цифрой вроде С32.

Какие ещё есть обозначения на дифференциальных автоматах и что они означают?

Напряжение – обозначение указывает на номинал, при котором может работать сеть. Если линия имеет 1 фазу, обычно ставят 230 В, если 3 фазы, то 400 В. Буквенные обозначения при этом могут быть и на кириллице, и на латинице

Важно изучить номинал перед применением на линии.
Уставка по утечке тока – обозначается в миллиамперах и может иметь значение от 500 до 10. Этот показатель говорит о том, при какой утечке дифавтомат будет размыкать цепь.
Рабочий ток – его номинал обозначает безопасные условия для подключённого оборудования

Есть стандартные варианты с номиналами от 10 до 50 А.
Скорость действия – важный показатель, обозначается латинскими B, С или D. Для бытового использования достаточно маркировки В и С.
Ток утечки маркируется таким образом: В – постоянный ток, постоянный пульсирующий ток и синусоидальный переменный ток, А – синусоидальный и пульсирующий, АС – только синусоидальный. Если в маркировке вы встретите ещё одно обозначение, буквы S или G, знайте, что они свидетельствуют о наличии функции задержки при срабатывании, измеряемой в миллисекундах: S – это 200–300 ms, G – 60–80 ms.

ФОТО: encom74.ruПри изучении моделей дифавтоматов от разных производителей можно заметить, что указанные маркировки компонуются по-разному, но во всех случаях есть своя логика

К примеру, отечественные модели имеют такие позиции:

наименование, обычно сокращённое от «автоматический выключатель дифференциального тока»;
название производителя – на русском или английском;
сила тока и показатель предельного значения – имеет особое значение для промышленного подключения и обычно большой запас «прочности» для бытового использования;
под силой тока указывается тип тока, для которого подходит это устройство;
небольшая схема, в которой отмечены основные элементы устройства: расцепители, трансформатор, реле, усилитель и тестовая кнопка;
температурный диапазон использования устройства, обозначенный в градусах, иногда с обозначением снежинки

Стоит обратить особое внимание на эту маркировку при подборе автоматов для помещений, в которых нет отопления;
о наличии или отсутствии сертификации свидетельствует обозначение ГОСТа и кода для определения сертификата соответствия;
номинальный показатель тока, для которого подходит этот дифавтомат;
уставка – то есть показатель отключающего тока, который измеряется в амперах.

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции. Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!

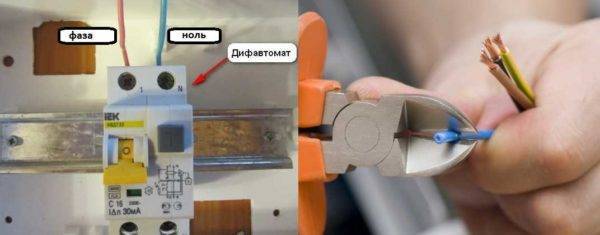

Установите дифавтомат на DIN-рейку, как показано на фото.
Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата

Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.
