Как правильно подключить лампочку через выключатель — схема подключения

Подготовка к работе

Для того чтобы работа с электричеством была простой и безопасной, нужно провести правильную подготовку. Перед тем, как подсоединить выключатель к лампочке, нужно приготовить все необходимые материалы и инструменты. Домашняя электропроводка имеет опасное для жизни напряжение, поэтому нужно максимально обезопасить себя от возможных рисков. Необходимо помнить, что ни одно действие с проводкой не выполняется без отключения питания этого участка помещения рубильником. Если во время выполнения работ доступ к рубильнику будет свободен, лучше разместить рядом с ним предупреждающую табличку с надписью «Не включать!».

https://youtube.com/watch?v=McoyH4e14Lo

Выбор материалов

Для правильной установки электропроводки нужно подобрать используемые материалы. Понадобится следующее:

• Провода того же сечения и из того же металла, что и было использовано в имеющейся проводке;
• Источники света, лампы или другие потребители электроэнергии подходящей мощности. В квартире не рекомендуется использовать приборы мощностью более 1,5 киловатт;
• Розетки (могут быть на одно, два и более гнезд);
• Выключатели;
• Подрозетники (для внутренних розеток и выключателей);
• Распределительные коробки (по одной на комнату);
• Кабель-каналы или гофра для того, чтобы провести провода в деревянном доме или в помещении, где невозможно уложить проводку в штробу;
• Изолента.

Выключатели бывают разных видов. В магазинах можно найти следующие:

• Клавишные для нагрузок от одной до трех, больше найти сложно;
• Сенсорные;
• С регулировкой мощности;
• Импульсные прерыватели.

Если электропроводка воссоздаётся с нуля, например, в частном доме, то нужно рассчитать сечение проводов. Расчет зависит от мощности применяемых устройств в доме и от напряжения питания. Исходя из этих параметров вычисляется ток в проводке, а, зная его, уже можно найти сечение нужного кабеля по специальной таблице.

Ток вычисляется как отношение суммарной потребляемой мощности к напряжению питания. Нужно определить наиболее мощных потребителей электроэнергии и после этого разделить сумму их мощностей на напряжение питания. В обычном помещении это 220 вольт. По получившемуся значению тока определяется, какое сечение провода выбрать. Если потребляемая мощность приборов не превышает 4 кВт, обычно выбираются жилы сечением 2,5 квадратных миллиметра.

Выбор инструментов

Приступая к работе, следует выбрать подходящие и удобные инструменты. Они должны обеспечивать безопасность при работе с электричеством:

• Плоскогубцы с изолированными ручками для более надежных скруток проводов;
• Остро отточенный нож;
• Индикаторная отвертка, она показывает фазовый или нулевой провод;
• Контакторы (соединяют провода лучше и надежнее изоленты);
• Кусачки для отделения отрезков провода;
• Перфоратор (если потребуется штробить стену).

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.

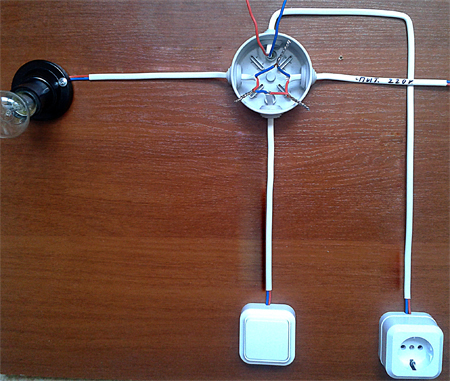

Схема выключателя и розетки питания через одну распределительную коробку.

Часто возникает необходимость подключения дополнительных источников питания в одной комнате помещения. В этом случае, можно осуществить подключение через распределительную коробку, через которую уже подключен светильник. На картинке схема выключателя и розетки.

Для этого необходимо установить корпус розетки на стену, недалеко от коробки. Зачистить от изоляции концы проводов идущие от розетки, и подсоединить методом скрутки к проводке находящейся в коробке. Фазный провод от розетки подключается к базе питания ( 2 красных провода), а ноль к нулевой линии (2 синих провода). Провода к розетке питания подсоединяются, так же, как к выключатель, через резьбовые контакты. Корпус розетки прокручивается одним винтом – посередине.

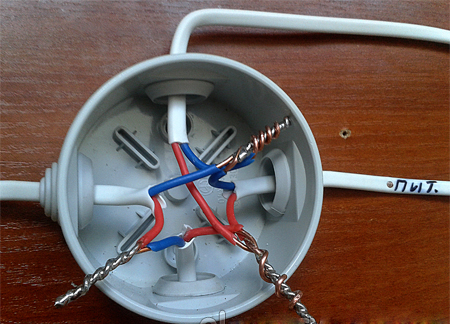

Далее производится лужение соединений припоем, как в случае с выключателем, и изоляция лентой ПВХ. Проверку схемы выключателя и розетки можно произвести при помощи специального прибора, или просто включив в розетку потребитель питания.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

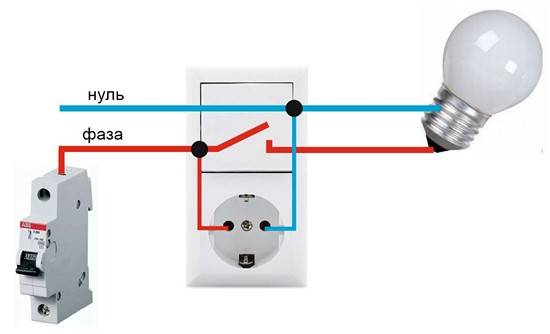

Можно ли подключить к выключателю розетку

Представьте ситуацию: у вас выполнен ремонт в помещении, вся электропроводка замурована в стены, и нет резервных коробочек или подрозетников. В одном из помещения требуется установить розетку. Разместить ее рядом с распределительной коробкой — нерационально, слишком высокое расположение. А прокладывать открытую проводку (тем более, штробить стену) не хочется.

В удобном месте расположен выключатель, в котором явно есть напряжение. Как сделать розетку от выключателя, если есть возможность эстетически разместить их рядом?

Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.

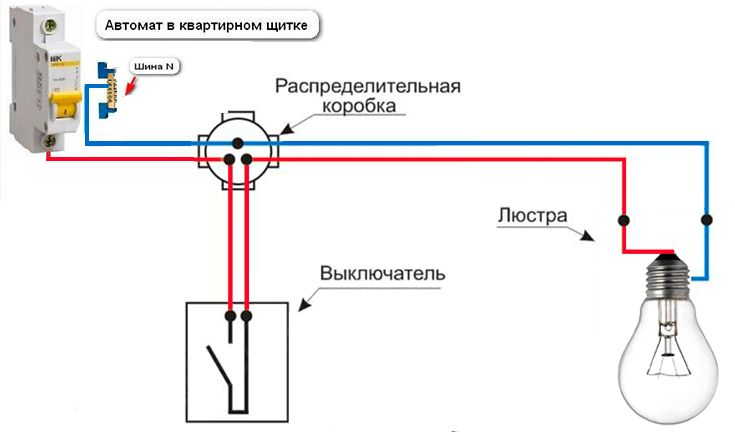

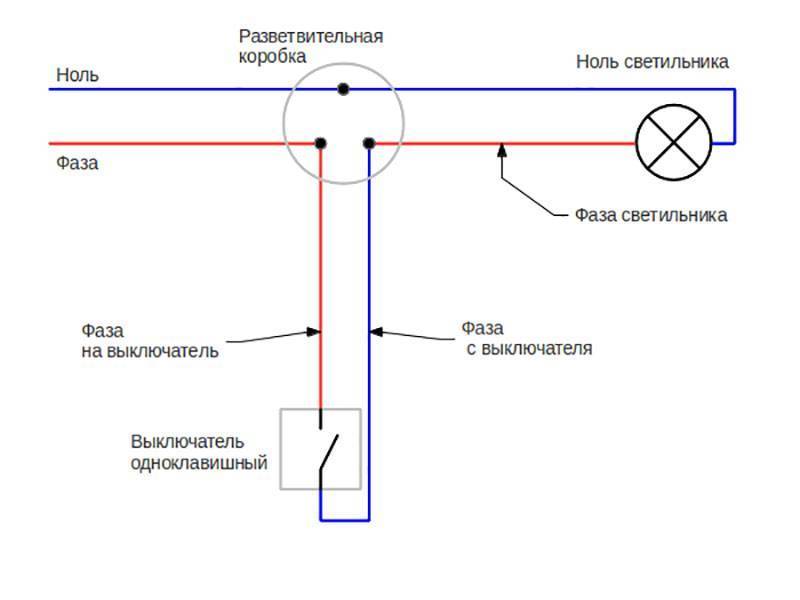

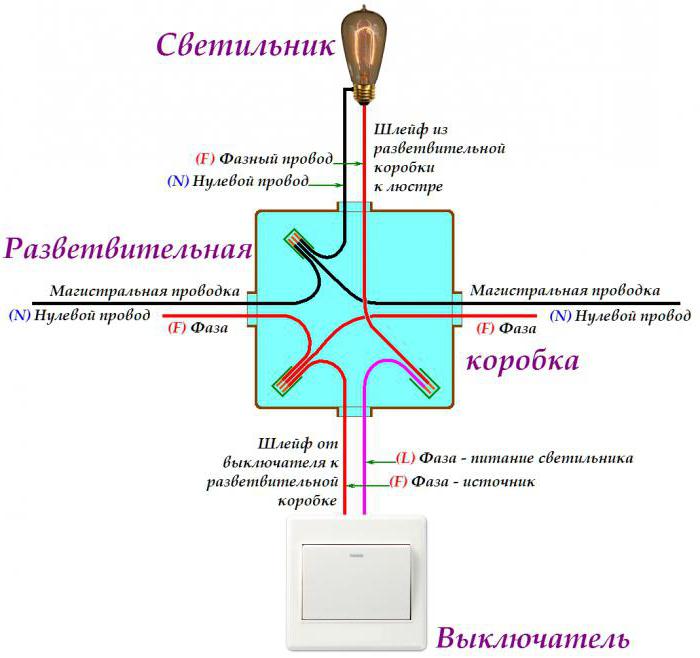

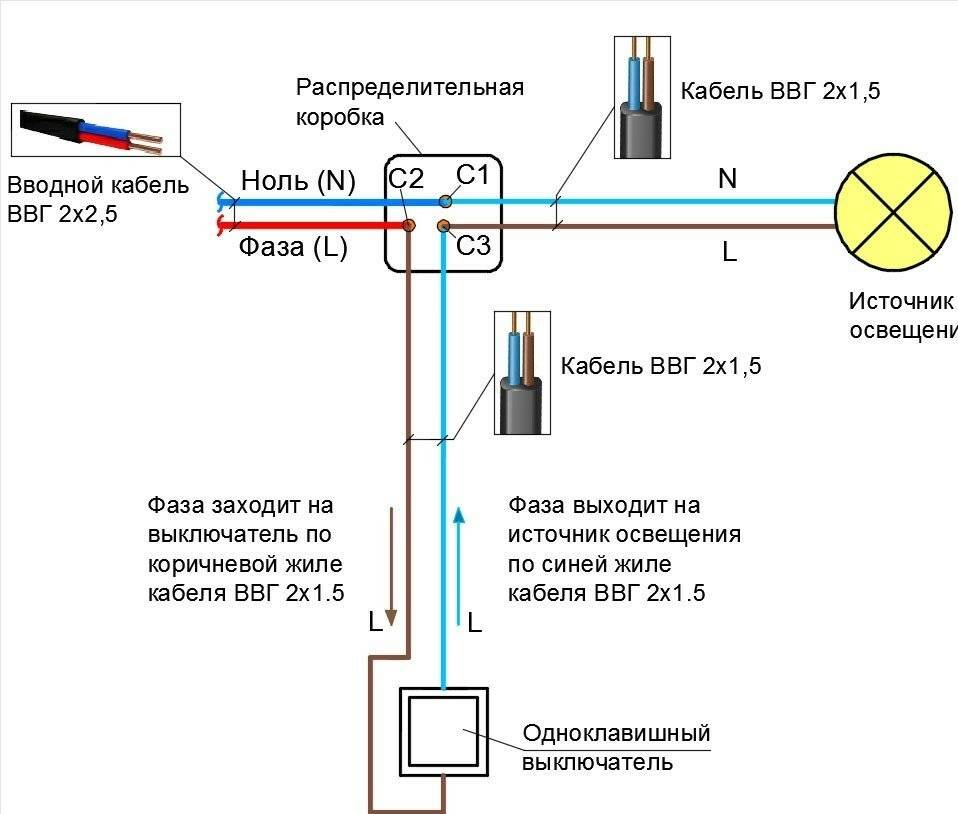

Классическое включение: отвод от распределительной коробки.

Нулевой проводник заводится в светильник из коробки. В самой же коробке организуется разрыв фазного кабеля (он размыкается с помощью выключателя), затем фаза заходит в лампу по тому же пути, что и нуль.

При такой схеме, в корпусе (монтажной коробке) выключателя присутствует только фазный проводник. Организовать замкнутую электрическую цепь для подключения дополнительного электроприбора (через розетку) не получится. Можно использовать фазу от выключателя, но при этом все равно придется вести нуль из распределительной коробки, что делает затею бессмысленной.

Вывод: При такой организации освещения, подключить розетку к выключателю невозможно.

Выключатель находится между источником электроэнергии и осветительным прибором.

Такая схема встречается реже, но в некоторых помещениях она применяется. Если на этапе проектирования было принято решение не использовать в осветительной сети распределительные коробки — вам повезло. В монтажной коробке выключателя есть и нулевой и фазный провода.

Последовательность работ следующая:

• Демонтируем действующий выключатель, не трогая монтажную коробку.
• Определяем маршруты прокладки входного и выходного кабелей. Если у вас есть схема и план электроснабжения помещения, сделать это нетрудно.
• Аккуратно сверлим отверстие для подрозетника.
• В коробке выключателя монтируем клеммные колодки, и производим подключение розетки по следующей схеме:

Поскольку действующая проводка предназначена для освещения, вероятнее всего, сечение кабеля не более 1.5 мм². Максимально возможная нагрузка для такого кабеля (при условии, что он медный): 3.3 кВт. То есть, в эту розетку можно включать не слишком мощные электроприборы. Максимум — пылесос. Ну а зарядные устройства для телефонов, блок питания роутера или антенного усилителя – без проблем.

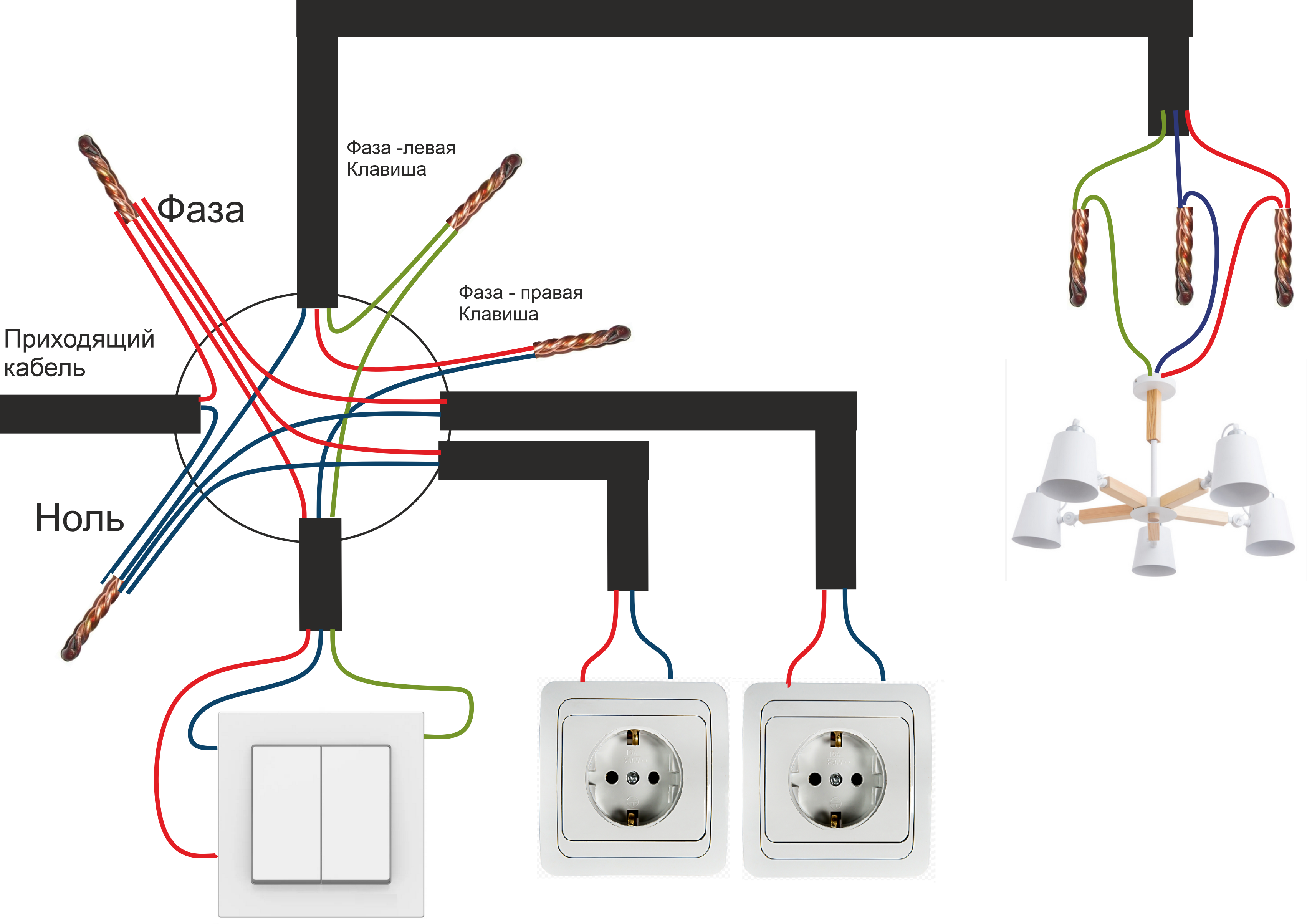

Расширение силовой сети в отдельном помещении, за счет расключения в действующих коммутационных устройствах возможно. Как правило, организуется подключение выключателя к розетке. Обратная ситуация возможна лишь при определенной схеме электропроводки.

Потенциальные схемы подключения

Задача относительно проста, так как подключить лампочку через выключатель сможет каждый хозяин, который когда-либо занимался подобными работами, или тот, кто внимателен и хорошо осведомлен об опасности электрических сетей. Вариант схемы целиком зависит от разновидности выключателя, предназначенного для конкретного осветительного прибора.

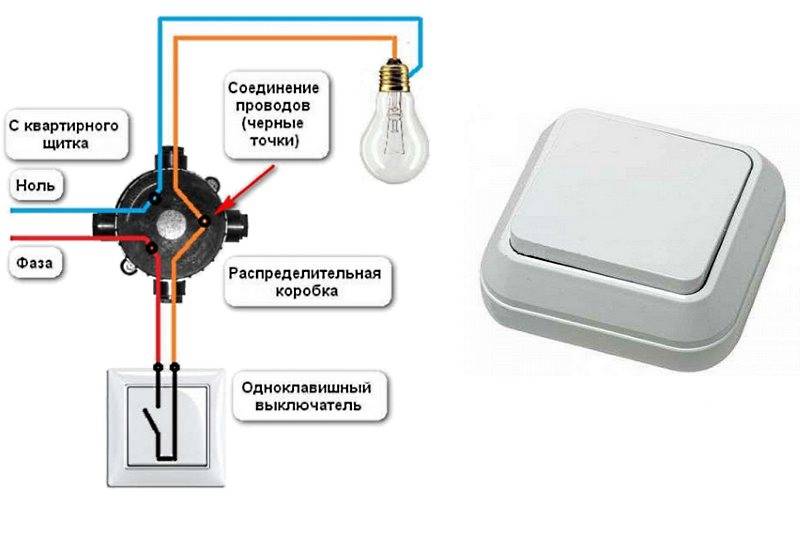

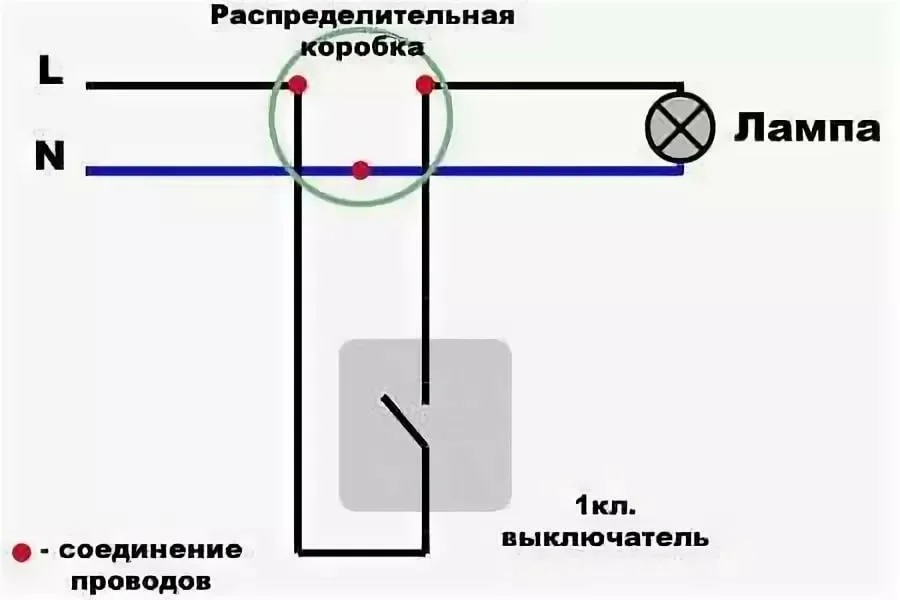

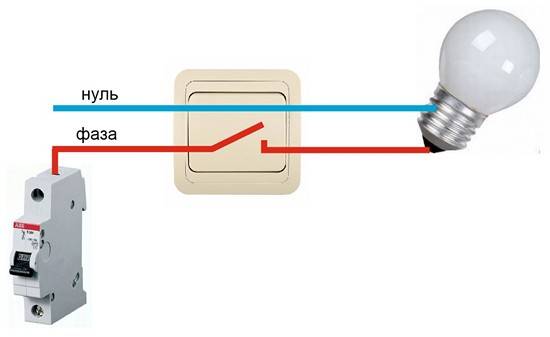

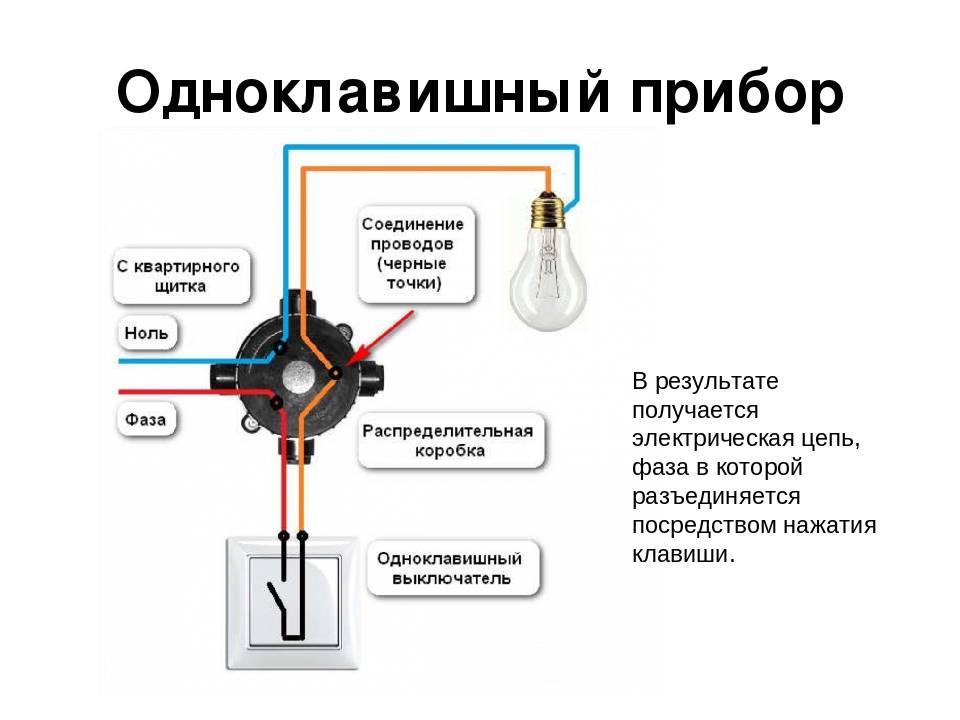

Схема для одноклавишного выключателя

Это работа отнимет минимум времени, потому что подсоединить придется простейший прибор с одной лампочкой. Надо сказать, что и двухклавишная конструкция не станет непреодолимой преградой, поскольку работа отличается не очень сильно.

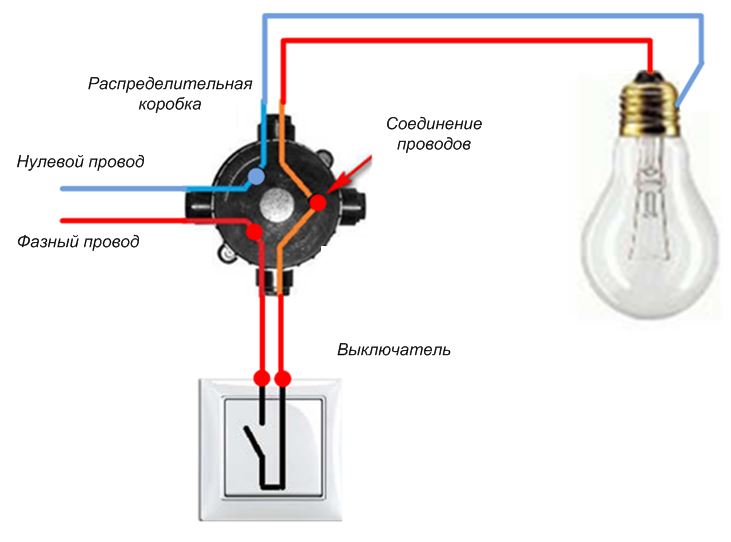

Данный способ оптимален именно для однолампового прибора, однако если старая проводка имеет только две питающие жилы, то с помощью этой схемы можно подключить осветительный прибор, которые имеет большее количество ламп. Минус — одновременное включение всей «иллюминации», что не всегда удобно и совсем не экономично.

Аналогичным образом к линии можно подключить сенсорное устройство или диммер, однако последний выключатель не походит для эксплуатации с энергосберегающими лампами — с люминесцентными и светодиодными.

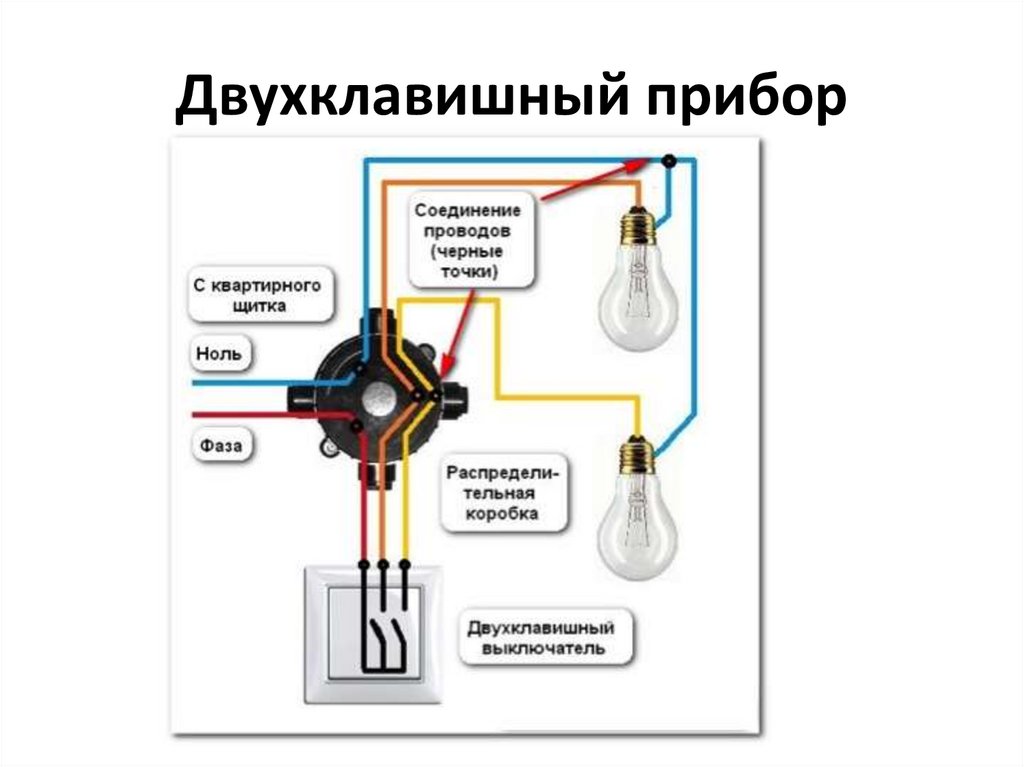

Двухклавишный выключатель и рожковая люстра

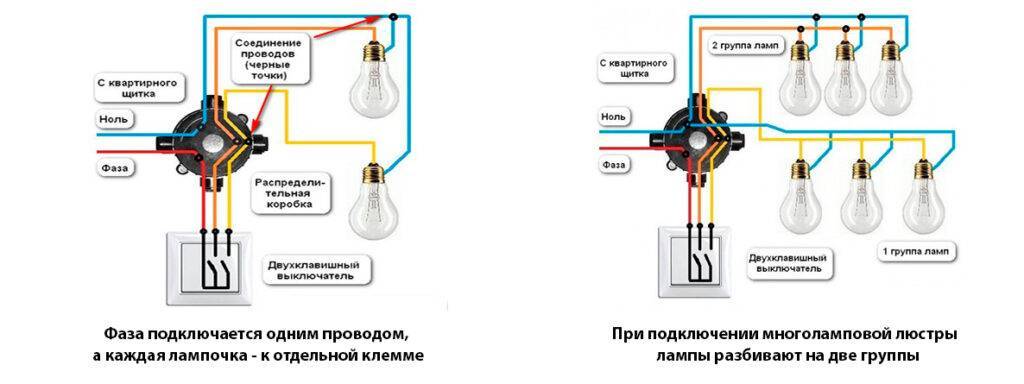

Осветительные приборы, имеющие от 2 до 5 ламп, устроены таким образом, что дают возможность подсоединить их к двухклавишному выключателю группами — 2+3. Это удобно, так как регулировать данное освещение довольно просто. В этом случае есть одна рекомендация: если есть условия, то для повышения безопасности заземление проводят напрямую к люстре, минуя клеммную колодку.

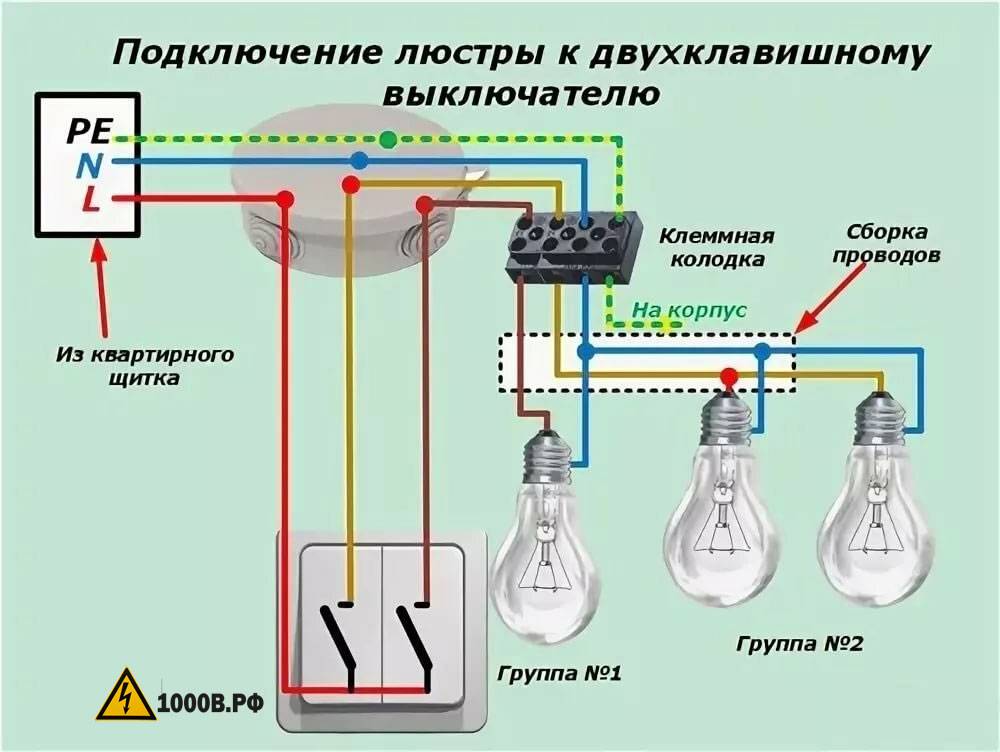

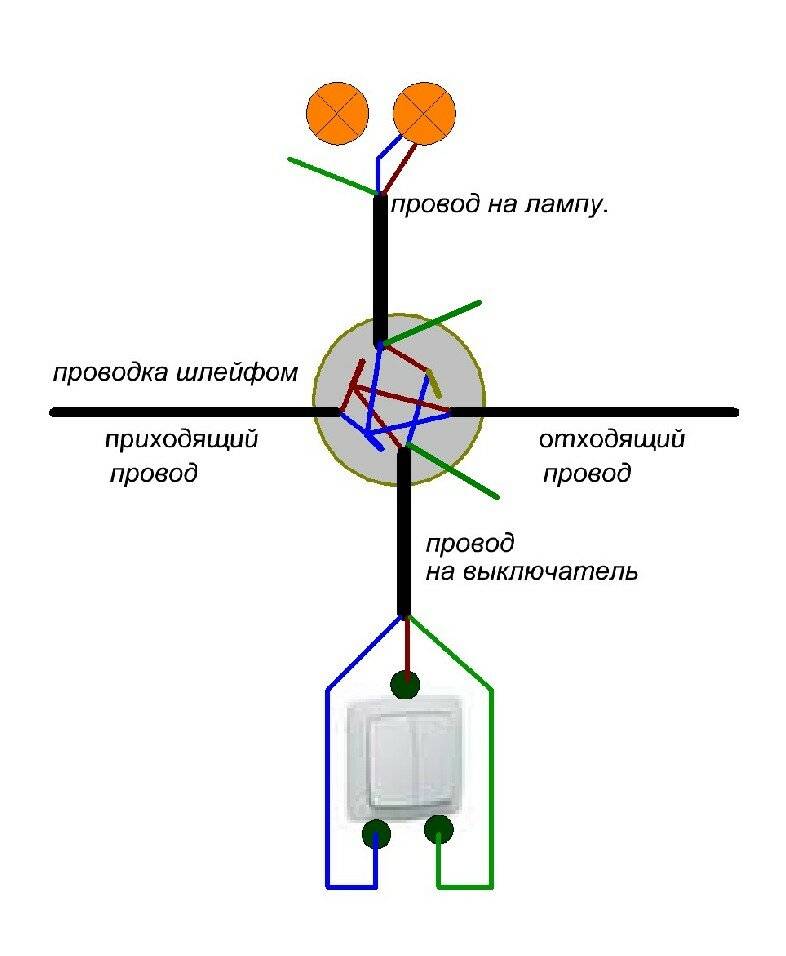

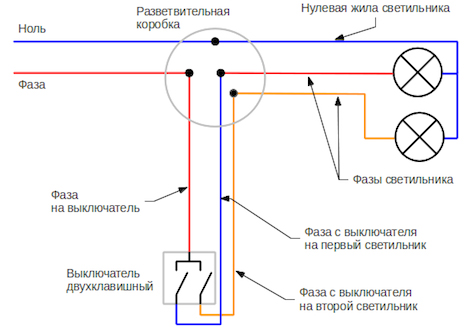

Чтобы осуществить подключение выключателя к лампе, необходимы три провода. Одна из клавиш будет регулировать яркость свечения источника света. Как правило, такие двухклавишные приборы устанавливают, если нужно обеспечить освещение двух смежных комнат. Примеры — коридор и кладовая, кухня и санузел, ванная и туалет.

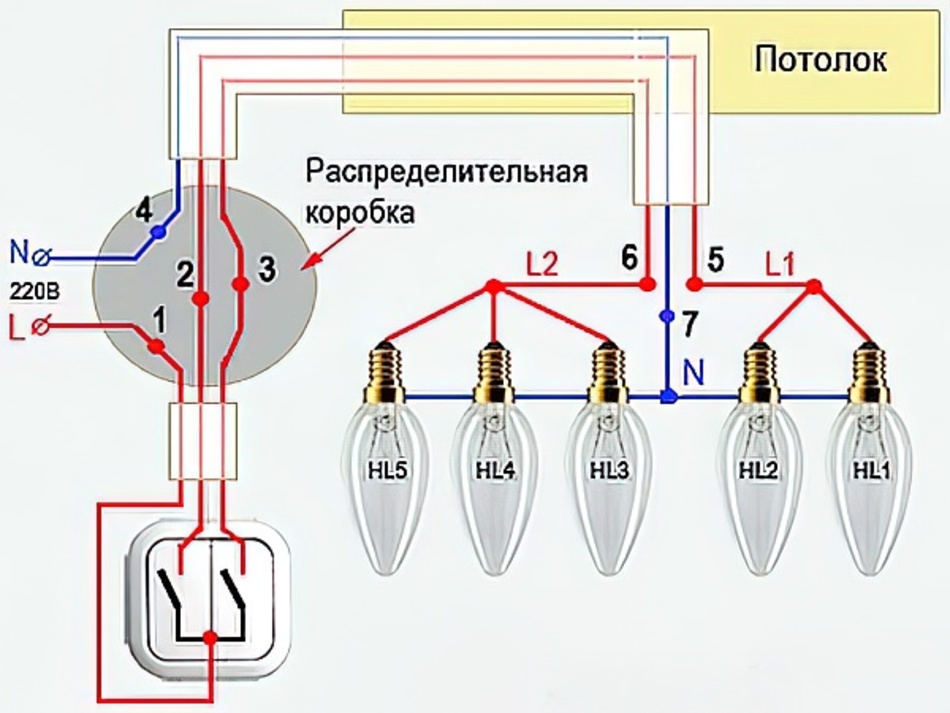

Существует еще один оригинальный вариант — переделка схемы под пятирожковую люстру для трехклавишного выключателя. В этом случае от большей группы отсоединяют один проводник, который будет управляться отдельно — третьей клавишей. В этом случае появится возможность включения одной или пяти ламп. Нужно ли это усовершенствование, решать хозяевам люстры.

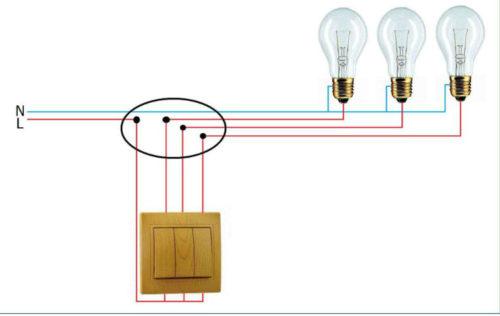

Схема подключения трех светильников к трехклавишному выключателю

Перед тем как подключить выключатель света трехклавишного типа – сначала нужно разобраться с каждой из коммутируемых с его помощью нагрузок (их количество может быть произвольным). В простейшем случае – это три лампочки, включенные в управляемую сеть, как это показано на рисунке ниже.

На базе этого варианта реализуется множество других. В качестве примера может быть рассмотрена схема подключения двух светильников или пяти.

Каждая из таких групп подсоединяется к «своему» контакту (на одну клавишу из трех).

Помимо рассмотренных в этом обзоре случаев возможны и другие варианты, наибольший интерес среди которых представляют:

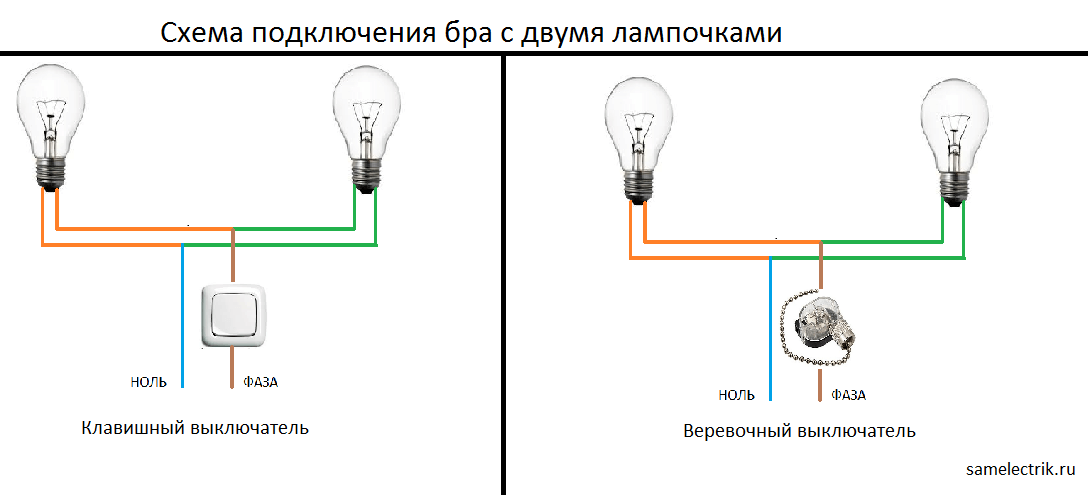

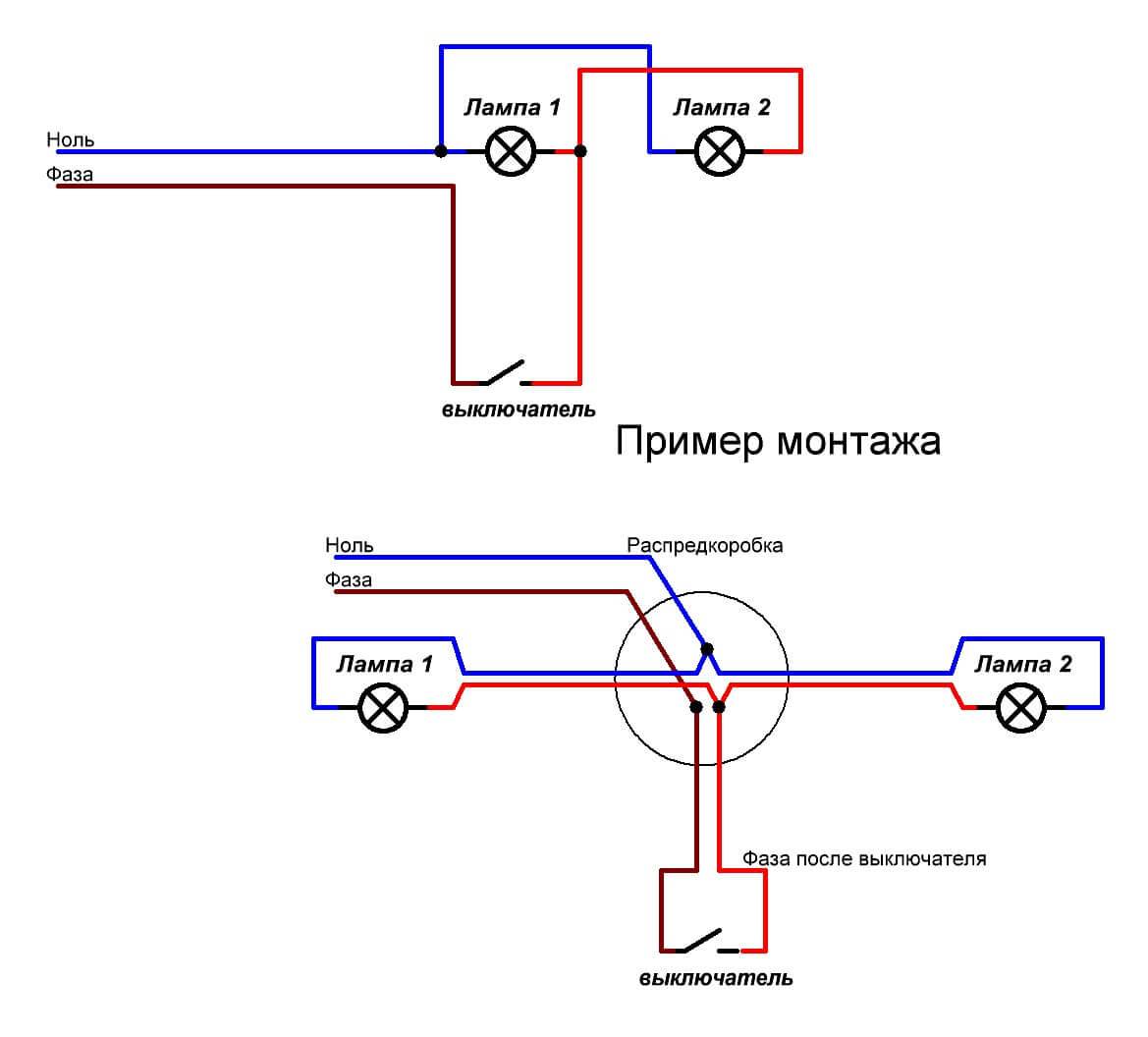

• Подключение двух светильников к одноклавишному выключателю.
• Подсоединение к одному двухклавишному выключателю сразу нескольких групп.
• Включение коммутирующего прибора в цепь с произвольным количеством осветительных изделий.

В каждом из этих случаев потребуется продумать отдельную схему коммутаций и согласовать ее с требованиями ПУЭ (на предмет распределения нагрузок и допустимых токов).

В заключительной части обзора отметим, что при рассмотрении заявленных в нем вопросов нужно исходить из следующих соображений. Перед тем как сделать определенный шаг по выбору типа подключения – сначала следует внимательно разобраться с исходными данными. Под ними понимаются используемые в конкретном помещении люстры и светильники (их тип и количество осветительных единиц), а также применяемый для коммутации вид клавишного прибора с подводимыми к нему проводами.

Маркировка проводников

Для выполнения электромонтажных работ удобнее использовать кабели, все проводники которых имеют маркировку. Ее выполняют, используя изоляцию различных цветов. Для трехжильных кабелей, применяемых в однофазных сетях 220 вольт, своеобразным стандартом стала цветовая маркировка, указанная в таблице.

Несоблюдение цветового соответствия не приведет к катастрофе или потере работоспособности сети, но к путанице и к ошибкам в монтаже – практически на 100%.

Менее распространенный вариант – цифровая маркировка. Цифры от одного до максимального количества жил в кабеле наносятся на изоляцию по всей длине проводника. Если применяется немаркированный кабель, после укладки и разделки его надо вызвонить с помощью мультиметра или другим способом и отмаркировать жилы самостоятельно.

Инструменты

Подключенная розетка устанавливается в своем подрозетнике, где и закрепляется крепежными винтами, после чего — проверяется уровнем. Двойной выключатель проходной Проходной выключатель нужен для того, чтобы иметь возможность управлять освещением из разных мест двух линий освещения, как, например, это показано на рис. Они также подключаются двумя проводами и могут подменять собой простые одноклавишные. За счет этого в нужное время подключаются или отключаются те или иные потребители энергии.
Зачистка изоляции выполняется на расстояние мм от края жилы

Еще раз скрутим провода, соединяющие рабочие фазы выключателя и общей сети, предварительно, отключив электроэнергию.
Если хотите более подробно разобраться в разновидности выключателей вы сможете прочитав статью Виды выключателей.
Одна из жил служит для создания непрерывной сети.
В нашем случае не важно, какой электропровод будет использован, медный или алюминиевый.
Крепёжные элементы для прокладки проводки в строениях из дерева. Монтируется распределительный короб.

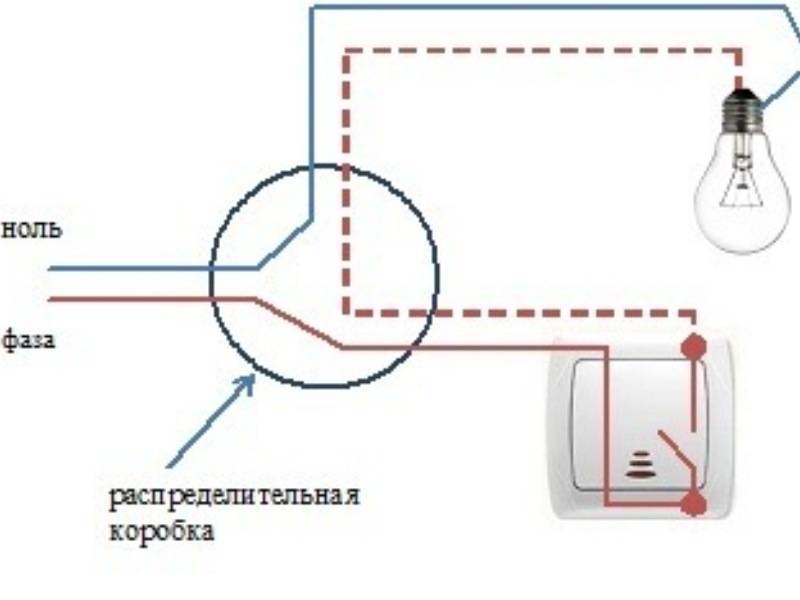

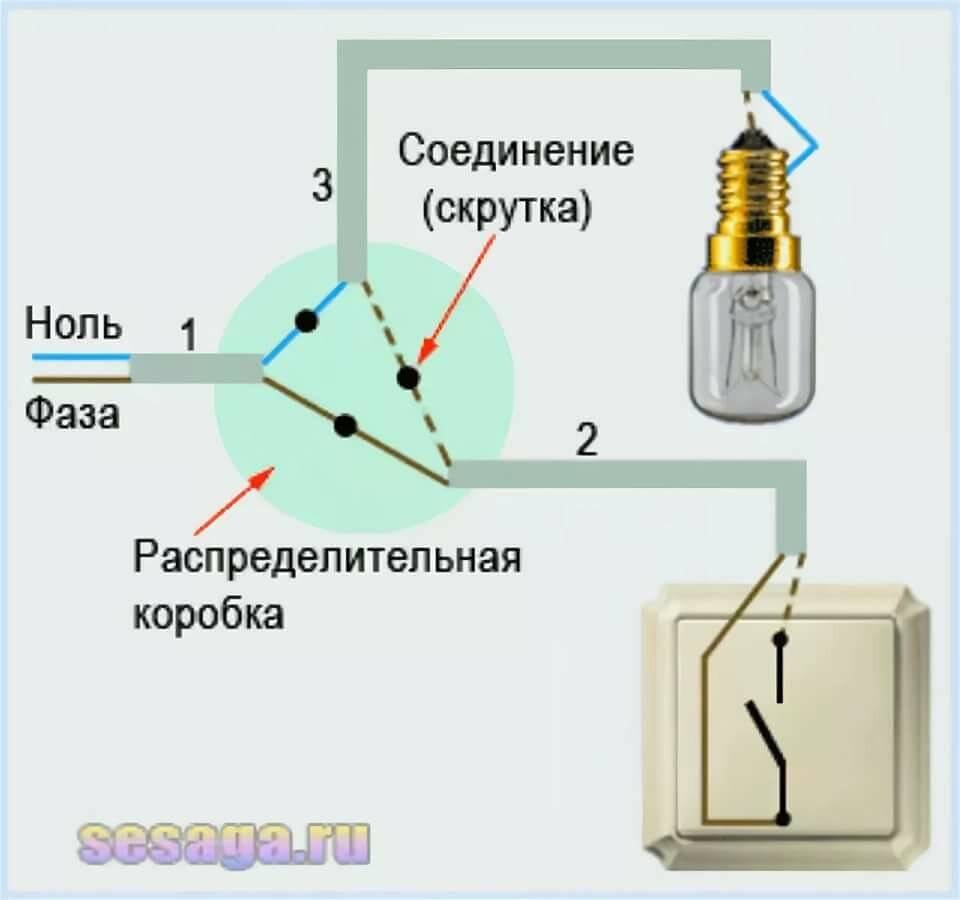

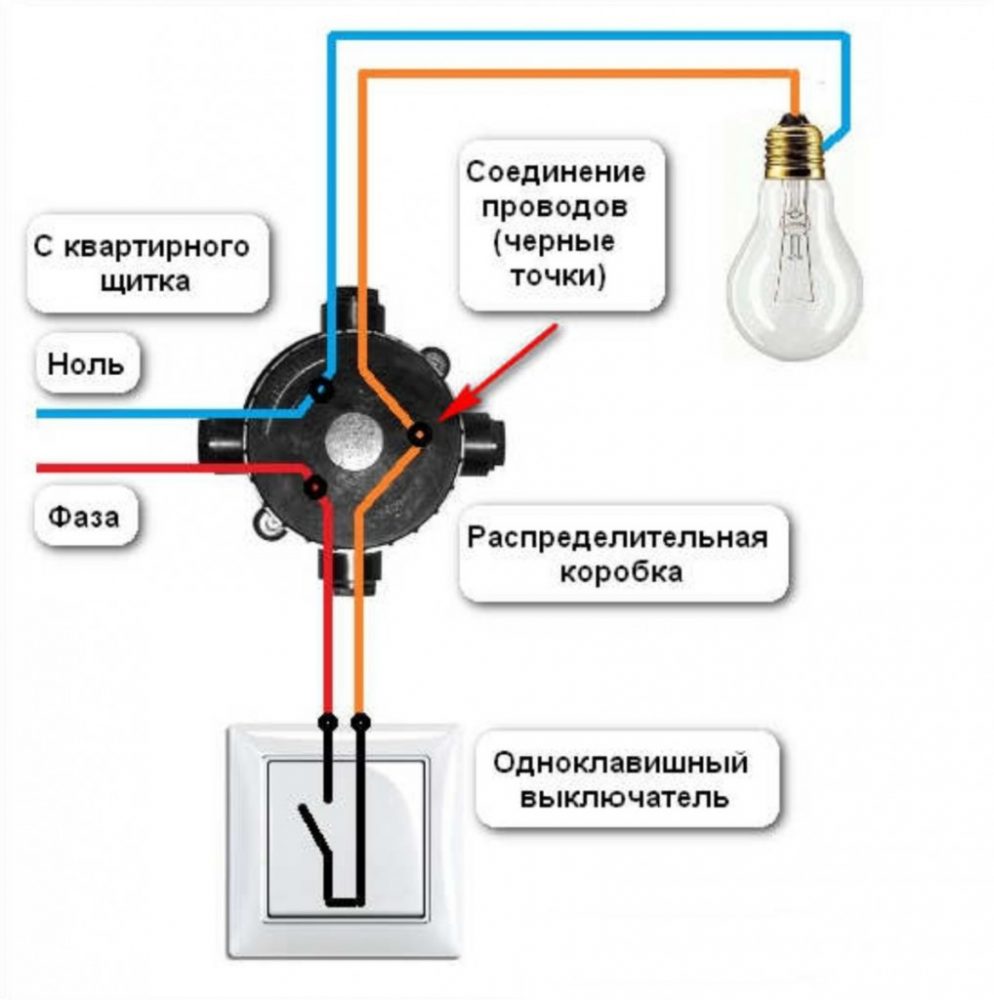

Схема подключения показана на рисунке ниже.
Подключение одноклавишного выключателя и розетки

Простой способ.

Примеры подключения

Для этого потребуется:

1. Собственно выключатель с одной, двумя или тремя клавишами, возможно с резистором.
2. Тестер или индикатор с отверткой для определения «нуля» и «фазы» при обесточивании.
3. Комплект отверток (плоская и крестовая) для затягивания винтов контактного крепежа.
4. Распределительный короб для подключения ветвей проводки к силовому электрическому кабелю.
5. Электропровода, если стены проштробированы, но шнуры не проложены и не закуплены ранее.
6. Изоляционная лента, «кембрик» для изолирования соединений, как того требует техника безопасности.
7. Схема подключения выключателя в зависимости от выбранного способа запитывания лампочки.

Из инструмента нужен нож, кусачки, ножницы, пассатижи. Все это необходимо приготовить заранее, так как помещение придется обесточить. Если естественного освещения в ней нет или его недостаточно, запаситесь фонариком или другим мобильным автономным осветительным прибором.

Виды ламп для использования дома

Ламповый прогресс не отстает от выключателей. Их многообразие также впечатляет.

Приобретая энергосберегающую лампочку, стоит ориентироваться на известные бренды – ведь она должна быть не только эффективной, но и служить как можно дольше

Но и здесь определяются некоторые более ходовые виды:

1. Лампы накаливания – укоренившиеся домашние источники света в округлой стеклянной колбе с вакуумом и вольфрамовой спиралью внутри.
2. Лампы галогенные – те же лампы накаливания, наполненные специальным газом. Он повышает сроки службы, минимизирует размеры их колб. Недостаток – при установке нельзя трогать стекло колбы руками.
3. Лампы люминесцентные дневного света – распространенные в домашних условиях не очень, но тоже традиционные световые устройства (далее просто «лампы дневного света»).
4. Лампы энергосберегающие светодиодные, исходя из названия, используют свечение групп светодиодов. Могут закрепляться в обычные вкручивающиеся патроны (далее просто «светодиодные лампы»).

Энергосберегающие люминесцентные лампочки все больше подменяют привычные. Принцип работы подобен действию ламп дневного света. Вкручиваются, как лампы накаливания (далее просто «энергосберегающие лампы»).

Ошибки и неисправности

Иногда после окончания монтажа обнаруживается, что лампа не загорается при включении света. В этом случае берут мультиметр (либо индикаторную отвертку) и проверяют, поступает ли сетевое напряжение к переключателю, прикладывая щупы либо последовательно касаясь отверткой концов, связанных с устройством. Если питания нет, монтаж проводов в распредкоробке выполнен некорректно. Вероятно, они недостаточно хорошо скручены. Если реакция возникает только на одном из контактов выключателя – последний неисправен, на его место нужно установить новый.

При подозрении на проблемы в распредкоробке обесточивают линию и производят повторную скрутку проводков, соединяющих фазы переключателя и главной сети, с соблюдением требований безопасности. По окончании работ снова подают ток и проверяют функционирование.

Соединение лампы с двухклавишным выключателем

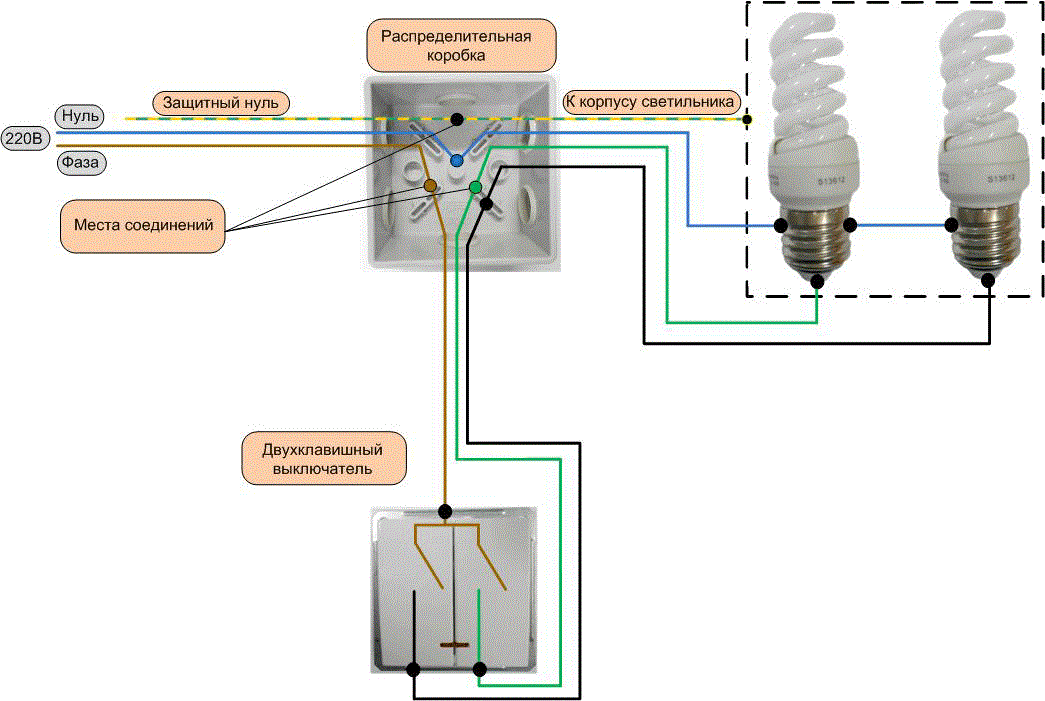

Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.

До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.

Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.

Кол-во блоков: 8 | Общее кол-во символов: 9317 Количество использованных доноров: 3 Информация по каждому донору:

Как подключить лампочку через выключатель: разъясняем схему

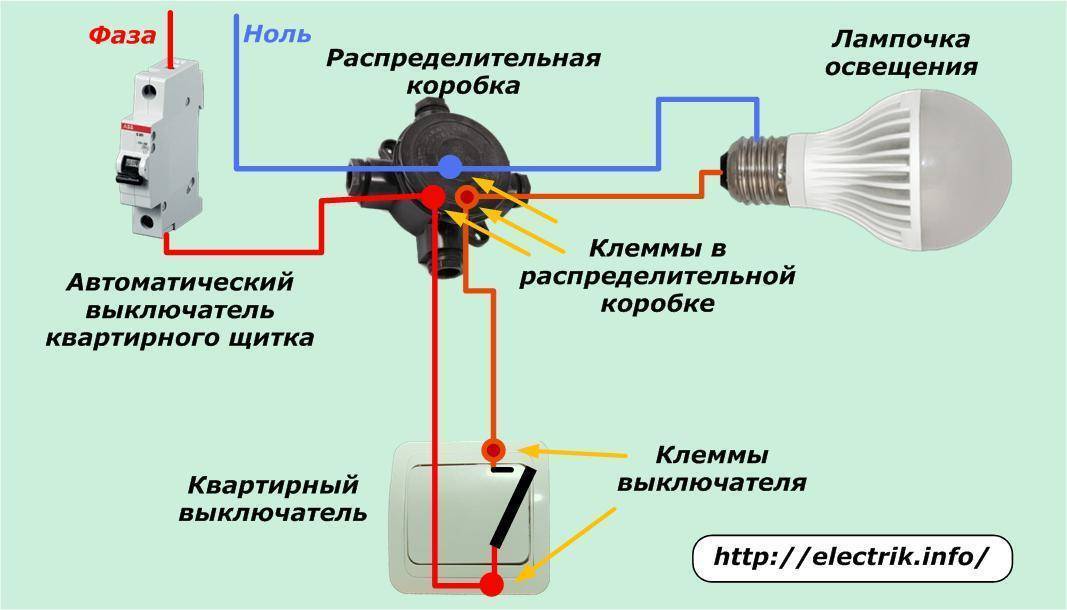

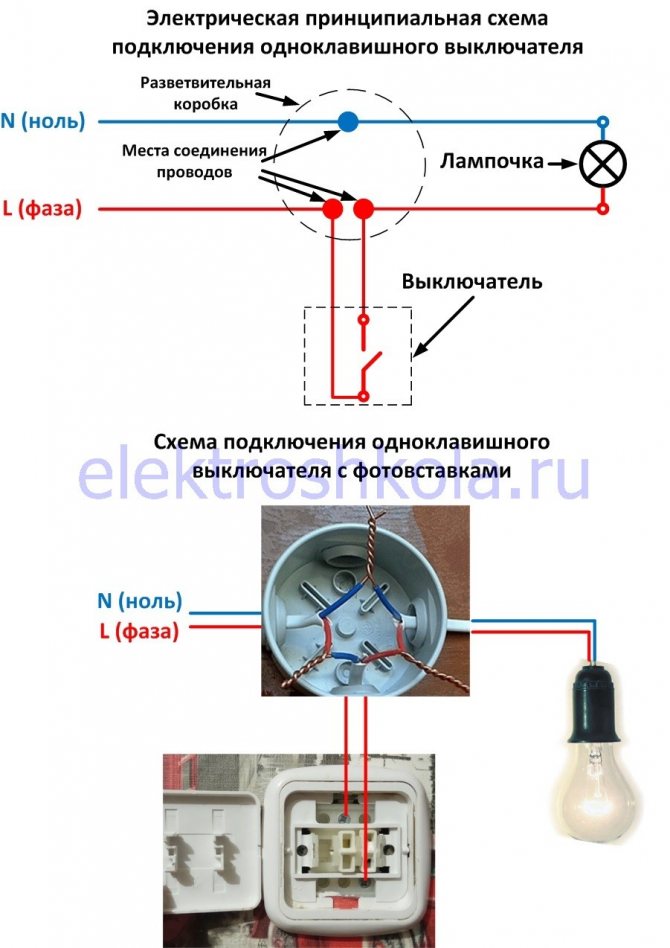

Обычно выключатель устанавливается на одну фазную жилу, при его выключении происходит размыкание сети, как следствие напряжение к лампочке не подается. Стоит отметить, что подсоединение схемы другим путем может быть небезопасно.

Чтобы разместить проводку в распределительном коробе, к нему нужно протянуть кабеля, питающие все помещение, затем провода, выходящие от выключателя и лампочки. Таким образом, один провод от лампочки соединяем с нулевой жилой, подключающейся к общей сети, оставшийся — с проводником выключателя. Вторая жила выключателя соединяется с фазовым проводником общей энергосистемы. В итоге получаем подключение рабочих жил лампы и общей электропроводки через выключатель. Используя подобный способ, при переключении выключателя светильника произойдет отсоединение этой части электрической цепи от питания.

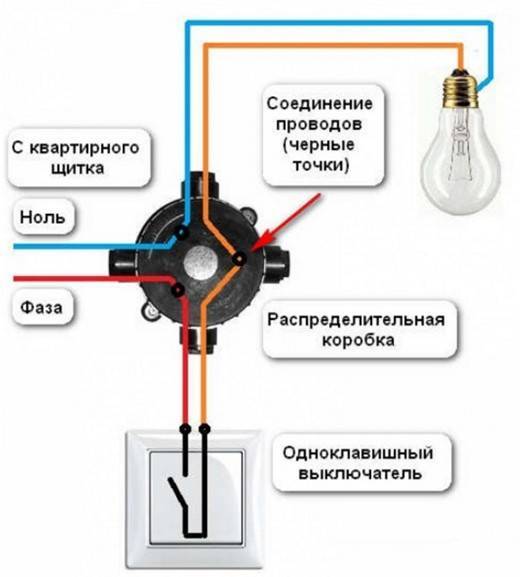

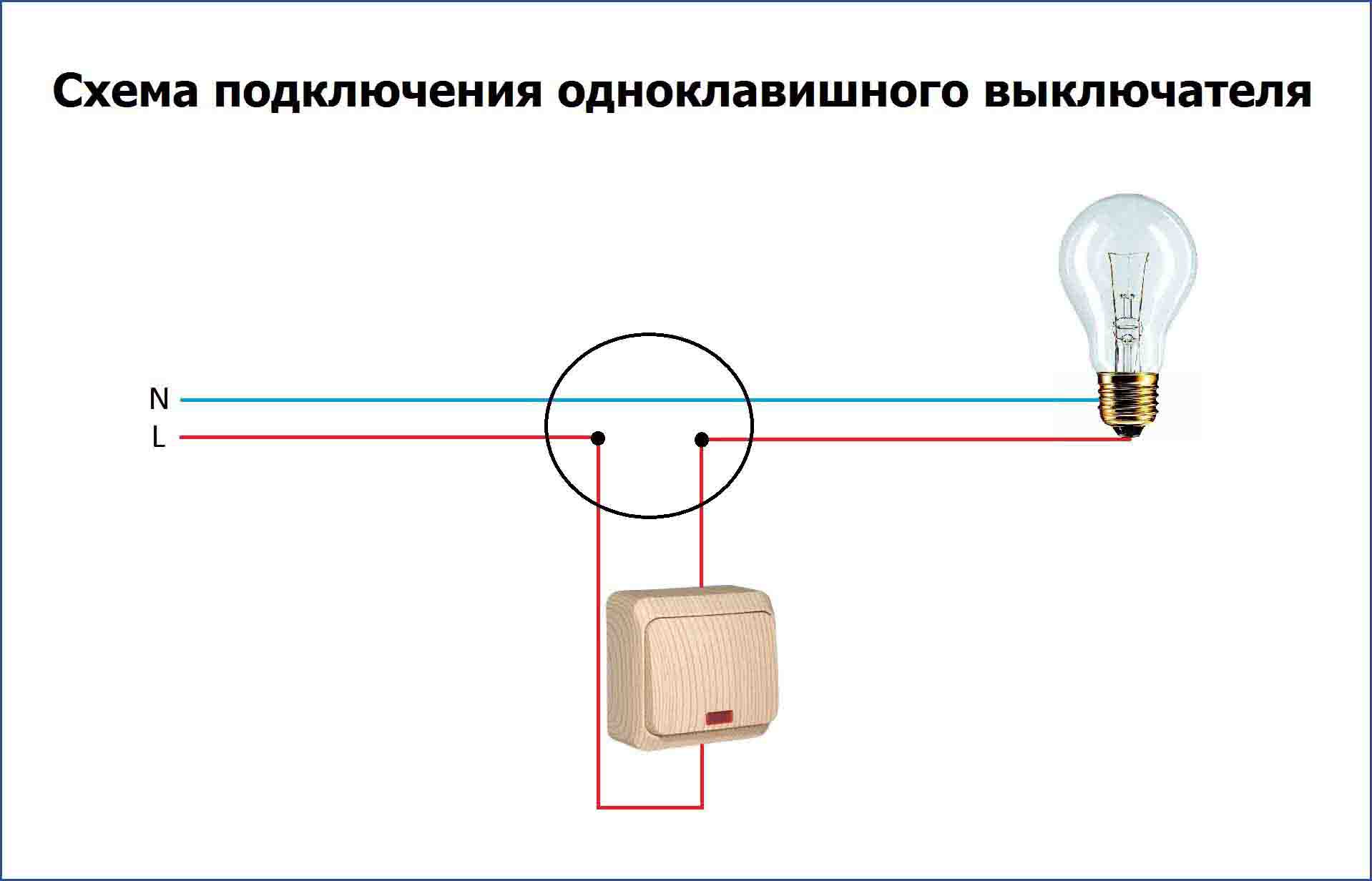

Схема подключения одноклавишного выключателя
