Схемы стабилизаторов напряжения — разновидности и устройство

Как подключить стабилизатор напряжения для дома

Подключение напольного однофазного стабилизатора напряжения для дома заключается в правильной коммутации проводов “фазы” и “ноля” на клеммных колодках прибора.

Рассмотрим процесс подключения стабилизатора напряжения на примере однофазных бытовых стабилизаторов напряжения Норма М. Подключение стабилизаторов напряжения различных производителей однофазного типа проводится аналогично. Монтаж трехфазных стабилизаторов напряжения более сложный, но теоретически представляет собой монтаж трех однофазных стабилизаторов напряжения.

Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.

Откройте клеммную коробку стабилизатора напряжения и Вы получите возможность доступа к монтажным винтам. Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ кабель винтами.

Для подключения стабилизатора напряжения необходимо подсоединить три провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения. Если у Вас провод “монолит” сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.

Запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение – плотно зажмите винты, и перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ. А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу

А слабый, плохой контакт или маленькая площадь соприкосновения (провод “монолит”) не позволят вам снять полную мощность с прибора или вызовут некорректную его работу.

В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта. Подключив провода, закройте клеммную коробку.

Затем нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).

Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Прибор запускается в работу.

Установка стабилизатора напряжения завершена, если не учитывать подключение проводов от электрического счетчика, установку защитных коробов. Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого охлаждения. Категорически запрещается устанавливать стабилизаторы напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.

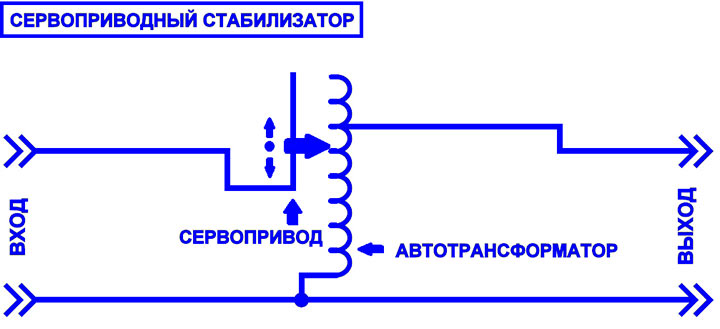

Сервоприводные стабилизаторы

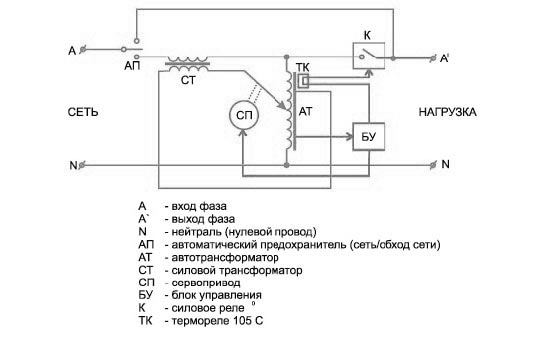

Схема стабилизатора напряжения сервоприводного типа включает:

  • Блок защиты от перегрузки;
  • Автотрансформатор;
  • Серводвигатель с редуктором;
  • Блок управления

Сервоприводные стабилизаторы напряжения осуществляют выравнивание выходного тока посредством сервопривода, который приводит в движение коммутационные контакты – графитовые щётки. Перемещение последних в нужную позицию обмотки трансформатора осуществляется плавно без прерывания фазы и искажений синусоиды выходного напряжения. При скачках или проседаниях входного тока в пределах 10 В блок управления выдаёт команду серводвигателю, который двигает коммутационные контакты до достижения требуемых на выходе 220 В.

Схема регулируемого стабилизатора напряжения сервоприводного типа включает подвижные элементы, что снижает его надёжность и долговечность. Кроме того, устройства этого класса поддерживают достаточно узкий диапазон входного напряжения (150-260 В) и допустимой нагрузки (в пределах 250-500 Вт). В то же время, работают они практически бесшумно и обеспечивают погрешность выравнивания параметров тока не более 2-3%.

Использование стабилизатора тока в источнике опорного напряжения

Достаточно часто стабилизаторы напряжения используются в схемах, где входящие нестабилизированное напряжение может изменяться в пределах нескольких вольт, а иногда и выше. Данное условие приводит к тому, что в схеме параметрического стабилизатора R1VD1, показанного на рисунке выше, приводит к изменению тока проходящего через стабилитрон, тем самым изменяя его напряжение стабилизации в пределах долей вольта. Для недопущения таких изменений в схему источника опорного напряжения вводят стабилизатор тока. Схема стабилизатора напряжения на ОУ со стабилизатором тока в цепи опорного напряжения приведена ниже

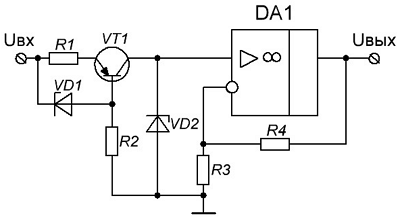

Стабилизатор напряжения на ОУ со стабилизатором тока в цепи опорного напряжения.

В данной схеме вместо гасящего резистора параметрического стабилизатора введён стабилизатор тока R1VD1VT1R2, что позволяет свести колебания тока стабилизации стабилитрона VD2 к нескольким процентам, при колебании входящего нестабилизированного напряжения в пределах десятков процентов. В итоге коэффициент стабилизации источника опорного напряжения достигнет нескольких сотен, в то время как стабилизации обычного параметрического стабилизатора напряжения едва достигает нескольких десятков.

Ещё одним применение данной схемы является регулируемый источник опорного напряжения. Для этого достаточно заменить стабилитрон VD2 переменным резистором, что позволяет при постоянном токе, задаваемым стабилизатором тока, изменяя сопротивление переменного резистора в широких пределах регулировать опорное напряжение, тем самым регулирую выходное напряжение стабилизатора тока.


Регулируемый стабилизатор напряжения на ОУ.

Однако данная схема не может обеспечить такой же стабильности, как схемы на стабилитронах описанные выше, поэтому она применяется крайне редко.

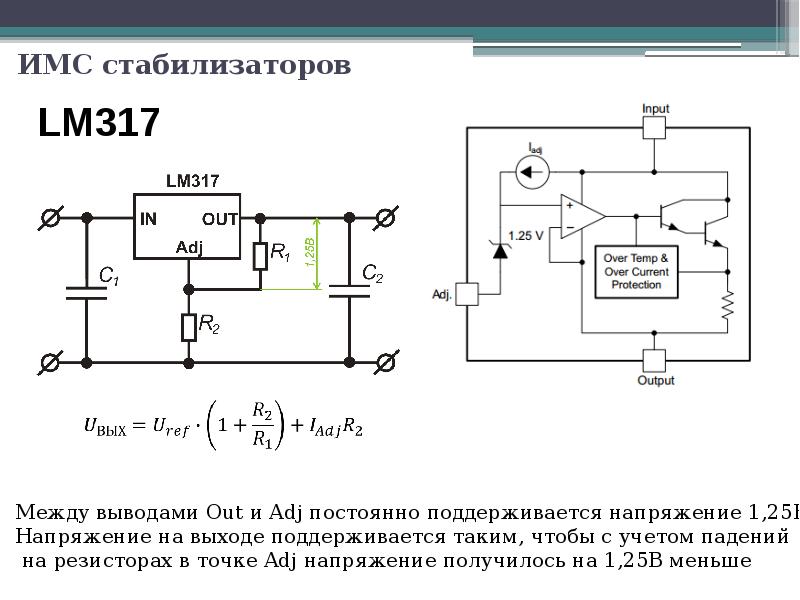

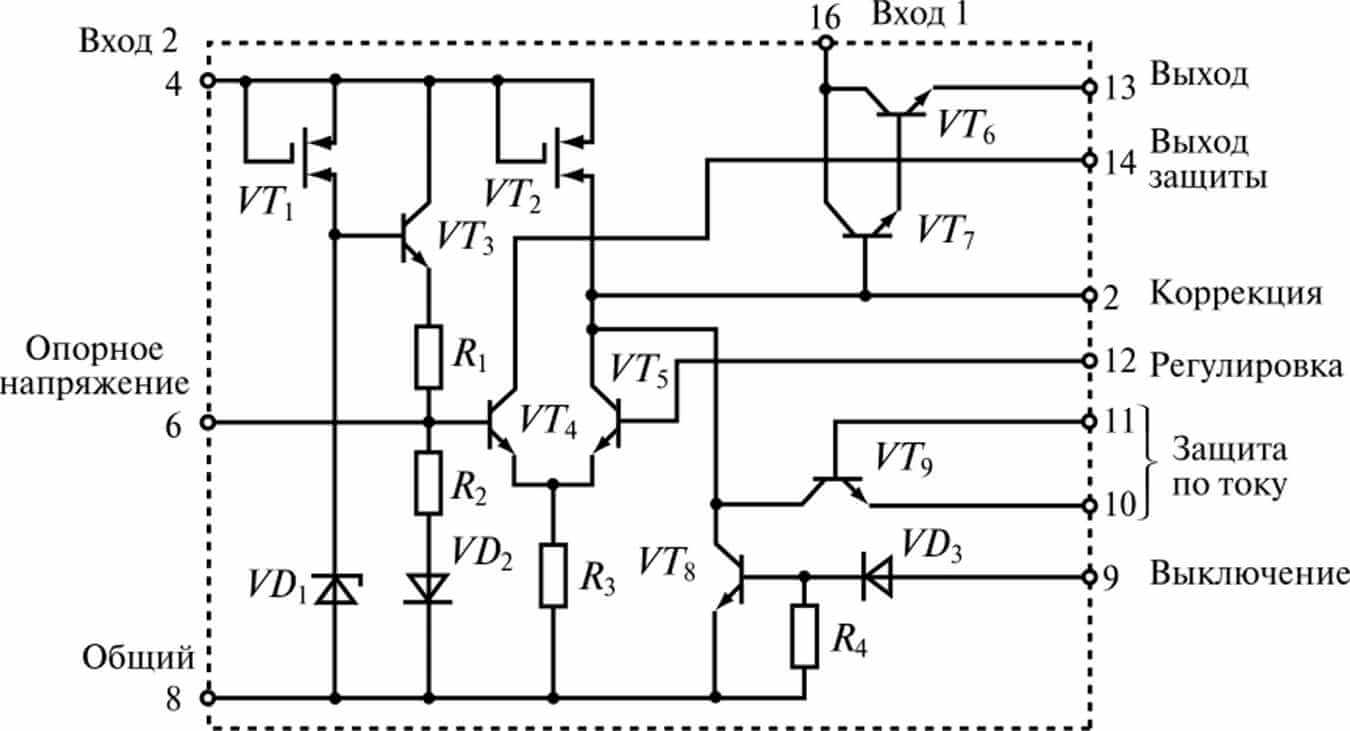

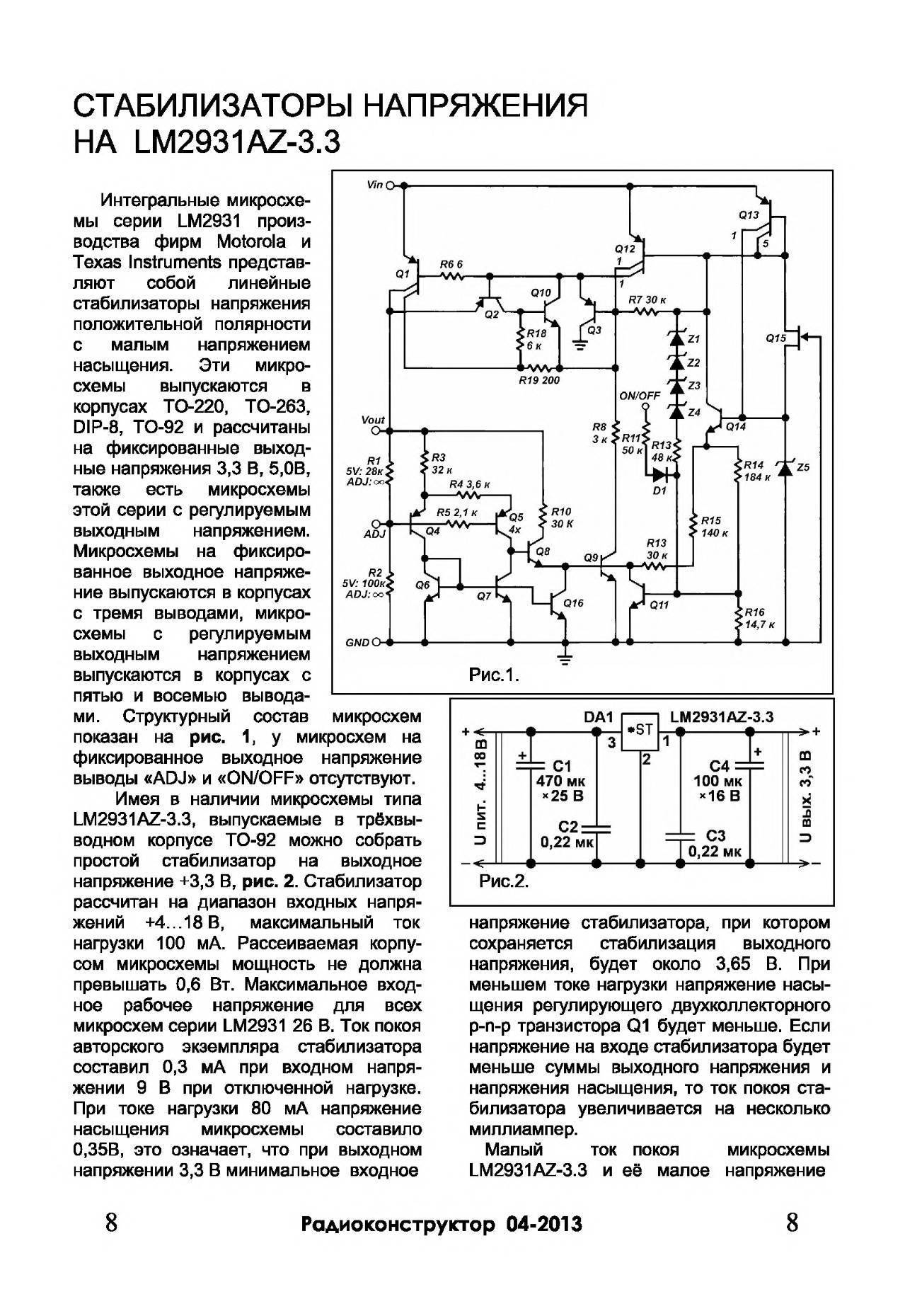

Наибольшую стабильность позволяют получить схемы, где в качестве источников опорного напряжения применяются интегральные стабилизаторы напряжения.

Функциональные схемы по типу цепи управления

Параметрический стабилизатор напряжения

По виду управляющей цепи можно выделить несколько рабочих схем, включающих в себя:

  • триггер Шмитта;
  • ШИМ – широтно-импульсную модуляцию;
  • ЧИМ – частотно-импульсную модуляцию.

Важно! Импульсные стабилизаторы – это устройство с автоматическим регулированием, ориентирующееся на опорное напряжение, которое служит эталонным параметром для схемы регулирования. Блок-схемы ИПН с триггером Шмитта и ШИМ. Блок-схемы ИПН с триггером Шмитта и ШИМ

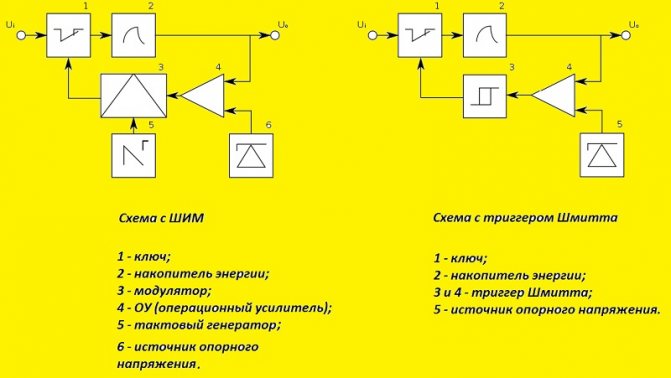

Блок-схемы ИПН с триггером Шмитта и ШИМ

С триггером Шмитта

При таком построении схемы стабилизации верхний и нижний пороги срабатывания триггера сравниваются с Uвх. Для этой цели используется компаратор – устройство сравнения. Ключ размыкается в момент, когда выходное напряжение сравняется с напряжением срабатывания триггера (Umax). Энергия, накопившаяся за это время, выдаётся на нагрузку, и Uвых после этого спадает. Как только её величина достигнет Umin (нижнего порога), триггер переключается, замыкая ключ.

Такой способ называется стабилизацией с двухпозиционной регулировкой или релейной. Схемы с триггером Шмитта имеют на выходе устройства напряжения с величиной пульсации, обусловленной разностью порогов срабатывания. Эту пульсацию практически устранить невозможно.

В ИС с триггером Шмитта частотное преобразование зависит от Uвх и Iн (тока нагрузки) и является переменным.

С широтно-импульсной модуляцией

На выходе таких схем получают Uср (среднее), на которое влияют скважность импульсов и Uвх. Операционный усилитель (ОУ) представляет собой схему сравнения Uвых и Uоп (опорного) путём вычитания и последующего усиления. Результат поступает на модулятор, который подстраивает свои параметры в зависимости от этого результата

Результат поступает на модулятор, который подстраивает свои параметры в зависимости от этого результата.

Модулятор изменяет (в сторону увеличения) отношение времени, при котором ключ открыт, к периоду тактового импульса генератора, если Uвых < Uоп.

Схема добивается такого управления ключом, чтобы разность между Uвых и Uоп сводилась к минимуму, когда происходит изменение Uвх или ток через нагрузку (Iн).

С частотно-импульсной модуляцией

Подобные сборки отличаются тем, что скважность импульсов (частота) напрямую зависит от понижения Uвх или увеличения Iн. При этом длительность отпирающего ключ импульса неизменна. Частота подачи импульсов подчинена сигналу разности Uвых и Uоп

Моностабильный мультивибратор, имеющий управляемую запускающую частоту, может смело справиться с подачей команд на ключ

Частота подачи импульсов подчинена сигналу разности Uвых и Uоп. Моностабильный мультивибратор, имеющий управляемую запускающую частоту, может смело справиться с подачей команд на ключ.


Моностабильный мультивибратор на транзисторах

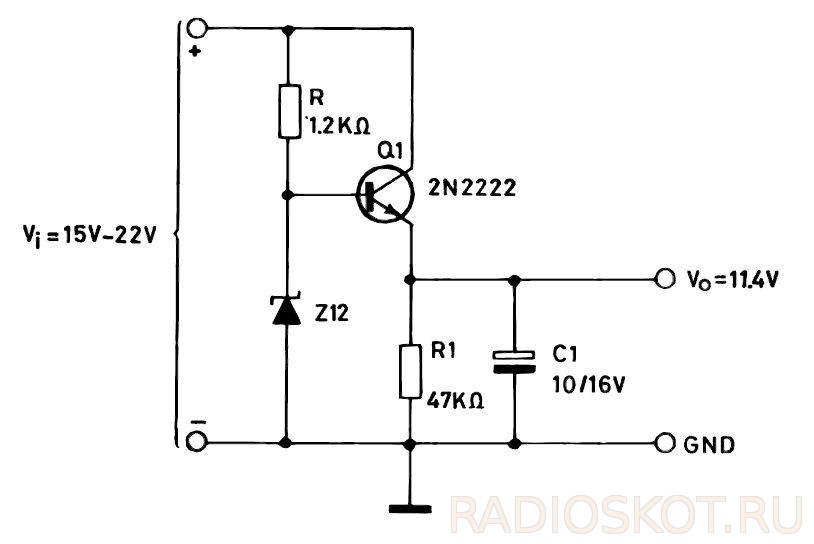

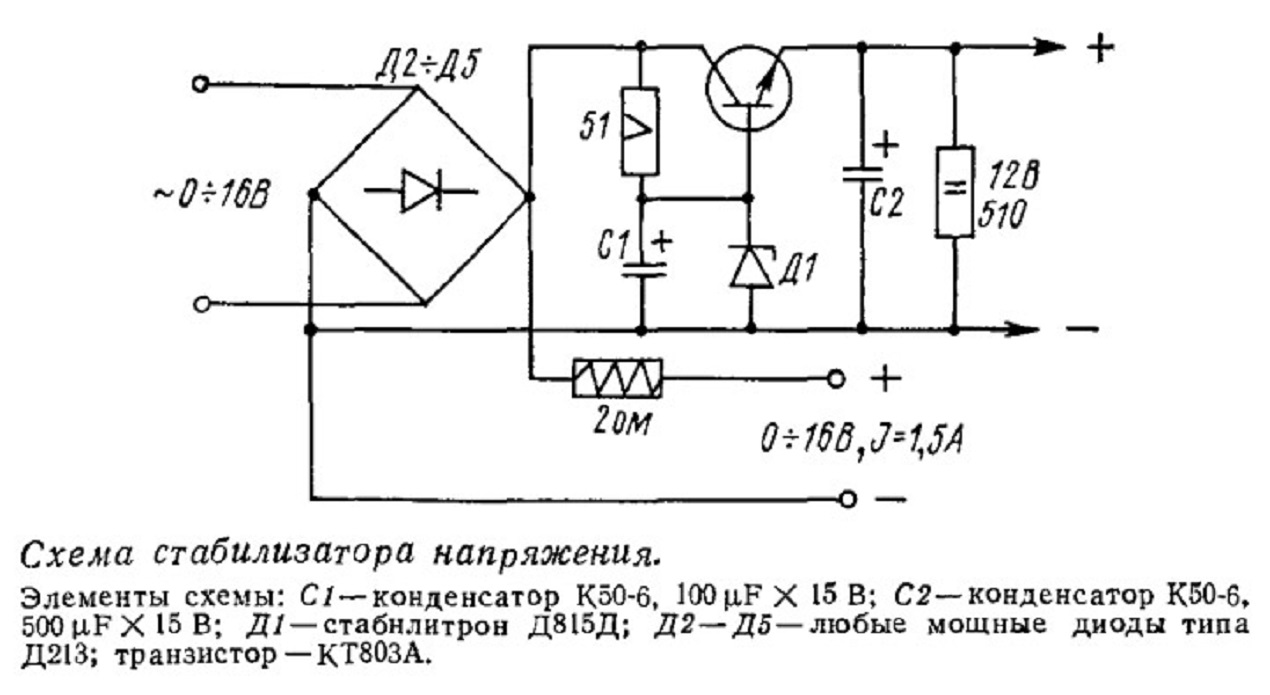

Регулятор напряжения со стабилитроном

А это показан простейший пример стабилизатора со стабилитроном. Транзистор подключен как повторитель напряжения, а выходное напряжение примерно на 0,7 В ниже напряжения стабилитрона. Резистор R должен быть выбран таким образом, чтобы стабилитрон всегда был правильно смещен, а базовый ток Q1 был достаточным для перевода его в проводящее состояние. Чтобы ток на стабилитроне не упал до значения, не позволяющего проявиться свойствам стабилитрона, маломощный транзистор 2N2222 можно заменить транзистором Дарлингтона.

Стабилитрон это опорное напряжение, а эмиттерный повторитель является усилителем постоянного тока с коэффициентом усиления меньше 1. Обычно тут применяют транзисторы, но можем добиться большего используя операционный усилитель в качестве усилителя постоянного тока. Так получим намного лучшие параметры стабилизатора.

Это схема – повторитель – с очень точным коэффициентом усиления 1. Вход неинвертирующий не потребляет ток, поэтому он не влияет на значение тока стабилитрона.

Можно конечно при необходимости сделать усилитель с коэффициентом усиления больше 1. Далее показана схема с коэффициентом усиления 3. Коэффициентусиления определяется по формуле:

ku = R1 + R2 / R2

Тут Ku = 3. Таким образом, выходное напряжение равно + Uz x 3. Изменяя номиналы резисторов, можем изменить коэффициент усиления и можем установить желаемое выходное напряжение. Номиналы резисторов не являются критичными, они могут быть в диапазоне от 1k до 100k, потому что инвертирующий вход тоже не потребляет ток.

Недостатки

Кроме, преимуществ импульсные стабилизаторы также могут иметь и определенные недостатки. К основным из них можно отнести:

  1. Устройство имеет высокую сложность. Здесь совмещено большое количество элементов и поэтому они могут выйти из строя.
  2. Во время работы у стабилизатора могут возникать проблемы с перегрузкой. Это переходит из-за частого переключения.
  3. Если возникнет поломка, тогда ликвидировать ее должен только профессионал.
  4. Проводить настройку устройства должен только профессионал.
  5. Если из строя выйдет тиристор, тогда на выходе вы сможете встретить проблемы с напряжением.

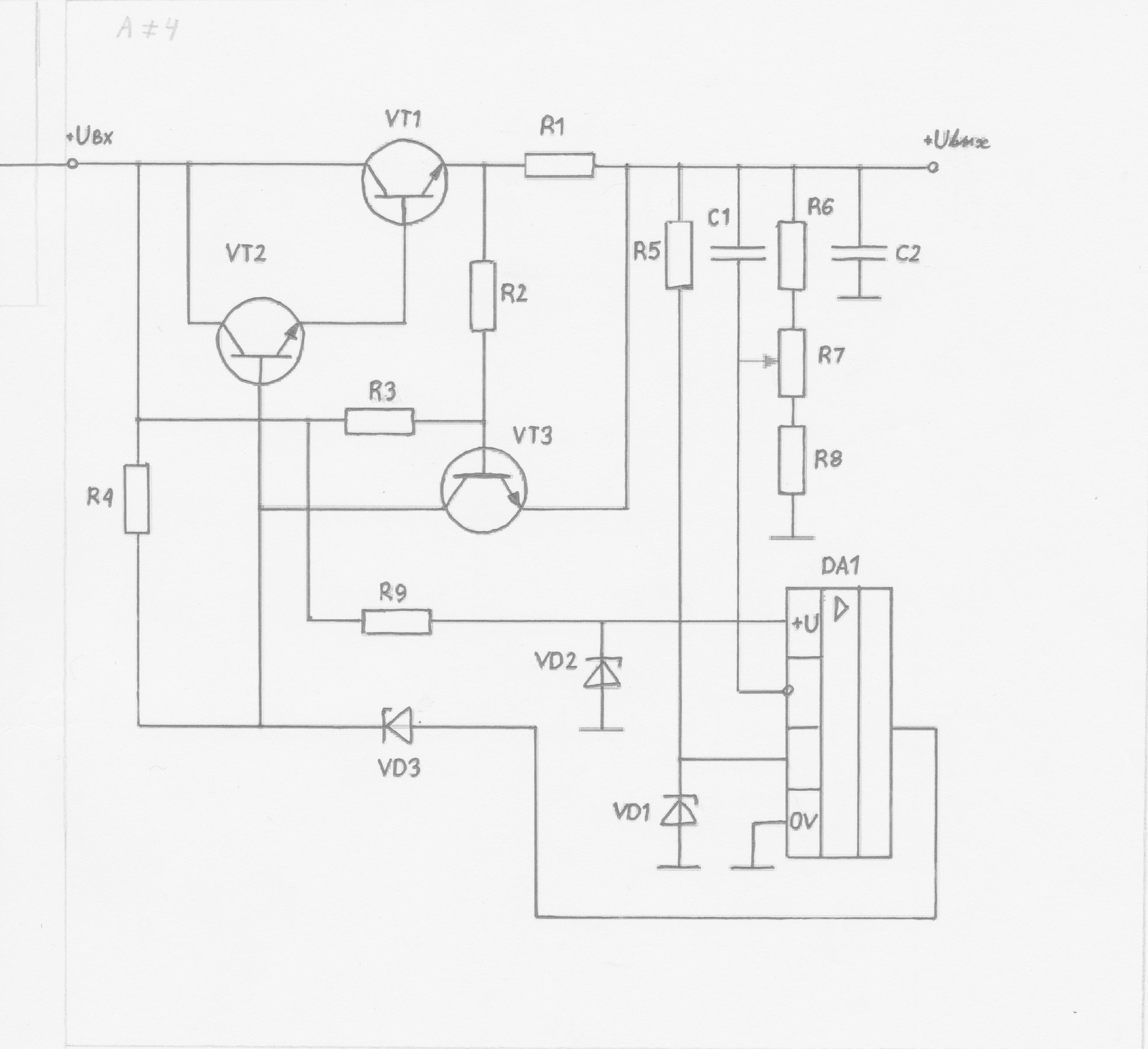

Схема на составном транзисторе

Параметрический стабилизатор напряжения на транзисторе ограничивает ток нагрузки не только за счет допустимого тока ключевого элемента. Задолго до наступления момента предельного режима стабилизация ухудшается, поскольку ограничивается статическим коэффициентом передачи ключевого транзистора.

Увеличить ток нагрузки можно, применяя составные элементы, включенные по схеме Дарлингтона. В таком включении общий коэффициент передачи равняется произведениям коэффициентов обоих транзисторов. Мощные усилительные транзисторы Дарлингтона часто выпускаются в едином корпусе, не требуя дополнительных соединений.

Стабилизатор тока на двух транзисторах

Благодаря своему простому исполнению, в электронных схемах очень часто используются стабилизаторы на двух транзисторах. Их основным недостатком считается не вполне стабильный ток в нагрузках при изменяющемся напряжении. Если же не требуется высоких токовых характеристик, то данное стабилизирующее устройство вполне сгодится для решения многих несложных задач.

Кроме двух транзисторов в схеме стабилизатора присутствует токозадающий резистор. Когда на одном из транзисторов (VT2) увеличивается ток, возрастает напряжение на токозадающем резисторе. Под действием этого напряжения (0,5-0,6В) начинает открываться другой транзистор (VT1). При открытии этого транзистора, другой транзистор – VT2 начинает закрываться. Соответственно, уменьшается и количество тока, протекающего через него.

В качестве VT2 используется биполярный транзистор, однако в случае необходимости возможно создать регулируемый стабилизатор тока на полевом транзисторе MOSFET, используемом в качестве стабилитрона. Его выбор осуществляется исходя из напряжения 8-15 вольт. Данный элемент используется при слишком высоком напряжении источника питания, под действием которого затвор в полевом транзисторе может быть пробит.

Более мощные стабилитроны MOSFET рассчитаны на более высокое напряжение – 20 вольт и более. Открытие таких стабилитронов происходит при минимальном значении напряжения на затворе 2 вольта. Соответственно, происходит и увеличение напряжения, обеспечивающего нормальную работу схемы стабилизатора тока.

Функции приборов

Диапазон входного напряжения

Наряду с точностью стабилизации, является важнейшей его характеристикой. Этот диапазон делится на две категории:

  • рабочий с обеспечением заявленной величины стабилизации, к примеру, 220±5%;
  • предельный с сохранением работоспособности при напряжении на выходе, отличающемся от заявленного значения в большей или меньшей степени до 15-18%.

При выходе параметров за рамки предельного, устройство отключает питание, оставаясь в сети для контроля и возможности введения техники вновь в работу при возвращении сети электроснабжения в заданный диапазон.

Системный контроль параметров

В случае выхода корректора из строя или резкого подъёма входного напряжения такая система отключает приборы от нормализатора и предотвращает их выход из строя.

Регулировка выходного напряжения

Некоторые модели имеют возможность регулирования выходного напряжения в пределах 210–230 В, что помогает решить одновременно несколько задач:

  • возможность установить на выходе стабилизатора западные стандарты напряжения 230 В для импортного электрооборудования. Без такой функции стабилизатор постоянно будет выходить за заданный для подобных приборов нижний диапазон напряжения, что может вызвать сбой в их работе;
  • для ламп накаливания лучшим решением будет установка напряжения примерно 210 В, что существенно продлит срок их службы. На силу светового потока ламп это никак не повлияет – пределы останутся такими же, какие заявлены изготовителем.

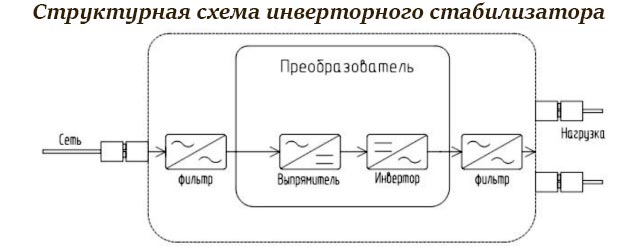

Инверторные стабилизирующие устройства

Всё более популярными становятся устройства стабилизации, работающие по принципу двойного преобразования напряжения. Они не имеют подвижных элементов и обеспечивают куда более высокое качество выравнивания тока, чем классические сервоприводные, релейные и электронные.

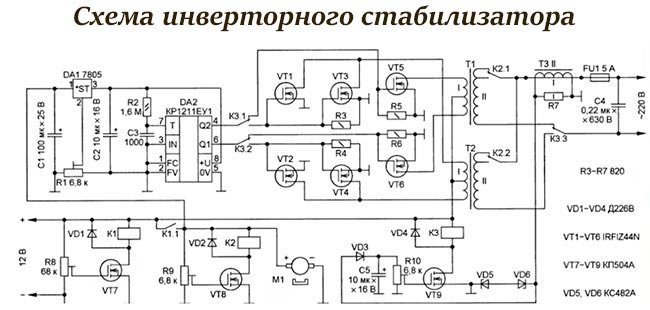

Схема инверторного стабилизатора напряжения 220В включает:

  • Входной частотный фильтр;
  • Выпрямитель напряжения;
  • Корректор коэффициента мощности;
  • Накопительный конденсатор;
  • Преобразователь постоянного напряжения в переменное (инвертор) с требуемыми на выходе устройства характеристиками.
  • Микроконтроллер.

Инверторные устройства стабилизации обеспечивают КПД выше 90% и практически нулевую инерционность, поддерживая широкий спектр входных параметров тока.

Схема подключения стабилизатора напряжения не представляет особой сложности

Очень важно при этом грамотно выбрать сечение кабеля:

  • Чем выше мощность устройства, тем большей должна быть площадь сечения;
  • При низком уровне входного напряжения сила тока будет большой, поэтому для сетей с преобладающими проседаниями напряжения следует выбирать сечение кабеля с запасом.

И главное: при подключении стабилизатора любого типа требуется неукоснительно соблюдать правила электробезопасности и рекомендации производителя, указанные в паспорте устройства.

Скачать инструкции к стабилизаторам напряжения:

1 Паспорт SUNTEK ЭМ электромеханический / Паспорт на электромеханические стабилизаторы Suntek СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000 автотрансформаторного типа., pdf, , скачан: 377 раз./2 Паспорт на стабилизаторы напряжения SUNTEK ЭТ электронный тип_реле / Руководство по эксплуатации стабилизаторов напряжения электронного типа (на реле) СНЭТ-550, 1000, 1500, 2000, 3000, 5000, 8500, 11000, pdf, , скачан: 1161 раз./3 паспорт SUNTEK TT тиристорный тип / Руководство к стабилизаторам напряжения тиристорного типа SUNTEK TT (управление на тиристорных ключах), pdf, , скачан: 1023 раз./

На видео из-за стробоскопического эффекта моргает табло стабилизатора (особенность видеосъемки)

Виды стабилизаторов напряжения

Принципиальная схема стабилизатора напряжения включает 2 основных элемента, функции которых заключаются в сравнении входных параметров тока с требуемыми и регулировкой выходных характеристик. При выборе стабилизатора необходимо учитывать его основные параметры, которые должны соответствовать свойствам электросети и особенностям питающихся от неё потребителей.

В список главных характеристик любого стабилизирующего устройства входят:

  • Точность стабилизации;
  • Скорость реакции на изменения параметров входного тока;
  • Эксплуатационная надёжность;
  • Защищённость от помех;
  • Срок эксплуатации;
  • Стоимость.

Существует несколько технических решений, позволяющих обеспечить стабильные параметры тока в сетях электропитания различного назначения. Наиболее широкое применение получили следующие виды стабилизаторов напряжения:

Сервоприводные. Обеспечивают высокую точность стабилизации и обладают неплохой устойчивостью к сетевым перегрузкам, включая короткое замыкание. Схема стабилизатора напряжения сервоприводного типа имеет существенный недостаток – низкую скорость реакции на изменения характеристик входного тока, вследствие их целесообразно использовать для защиты потребителей, питающихся от сетей, исключающих резкие скачки напряжения на входе.

Релейные. Характеризуются завидным быстродействием, однако не способны обеспечить высокую точность и качество выравнивания выходного напряжения, вследствие чего применяются для защиты электрооборудования малой мощности.

Электронные. Работают по тому же принципу, что и релейные, но вместо коммутационных реле функцию регулировки выходного напряжения выполняют электронные ключи – симисторы или тиристоры. Устройства этого типа отличаются высокой скоростью стабилизации и надёжной защитой от резких скачков входного напряжения. К недостаткам можно отнести сравнительно большую погрешность при выравнивании выходного тока и высокую стоимость.

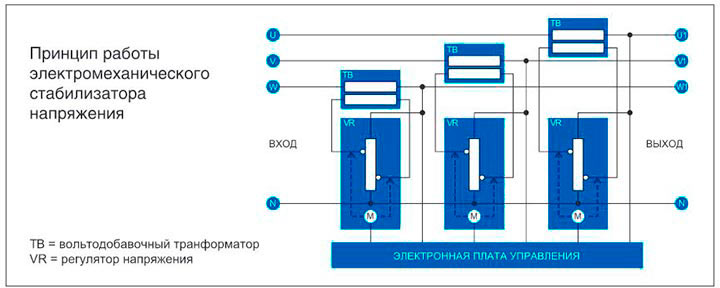

Электромеханические. Представляют собой разновидность сервоприводных стабилизаторов. В отличии от последних, в оборудовании этого класса вместо графитовых щёток используются ролики, обеспечивающие защиту от перегрева, высокую перегрузочную способность и продолжительный срок службы системы. Главным минусом электромеханического стабилизатора является сравнительно высокая стоимость.

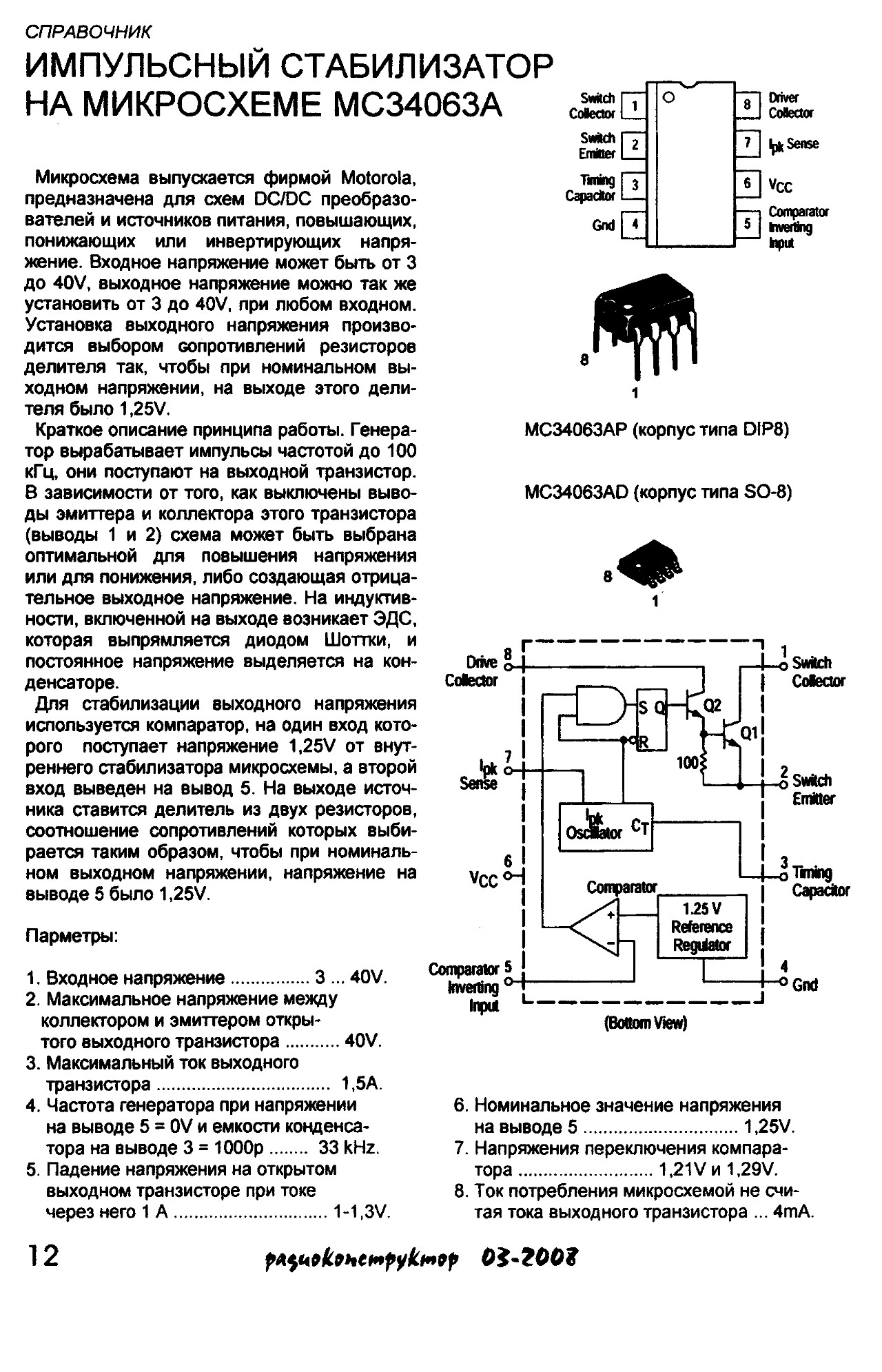

Основные схемы силовой части

В зависимости от назначения ИС, можно выделить три базовых модели его построения:

  • понижающая;
  • повышающая;
  • инвертирующая.

Независимо от конструктивного исполнения и назначения ИС, устройствами, использующимися в роли ключа, могут быть:

  • тиристор;
  • транзистор (биполярный или полевой).

Основная задача подобного элемента – отрываться или закрываться по команде, поступающей на управляющий электрод.

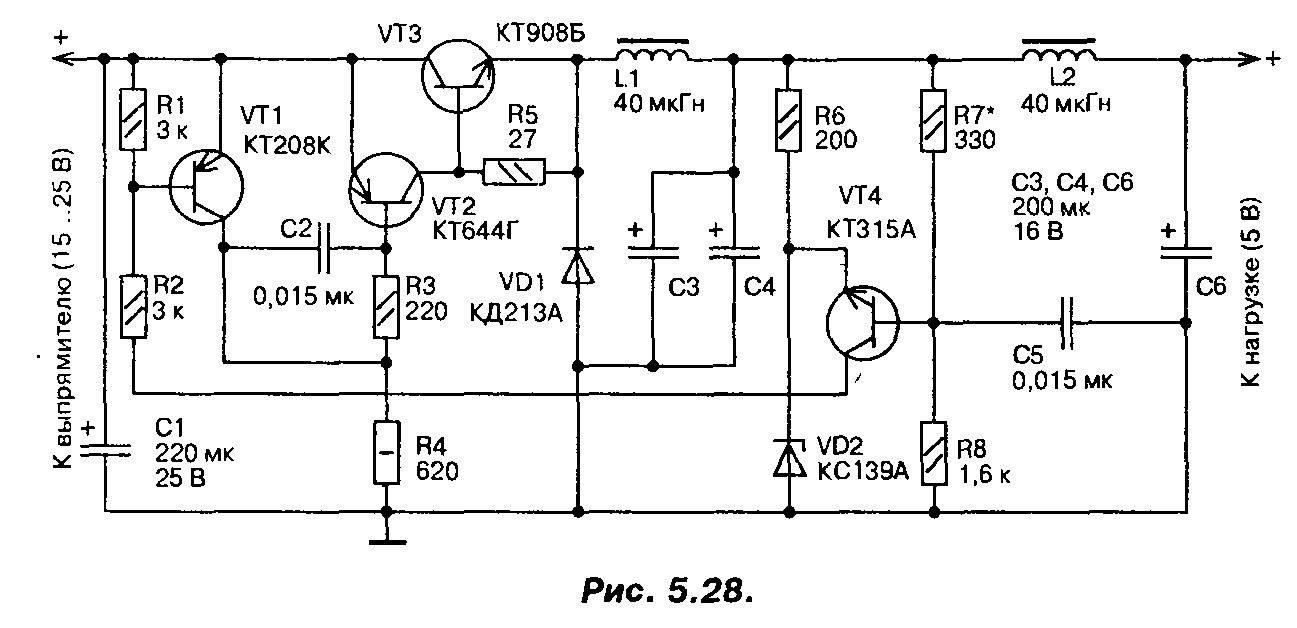

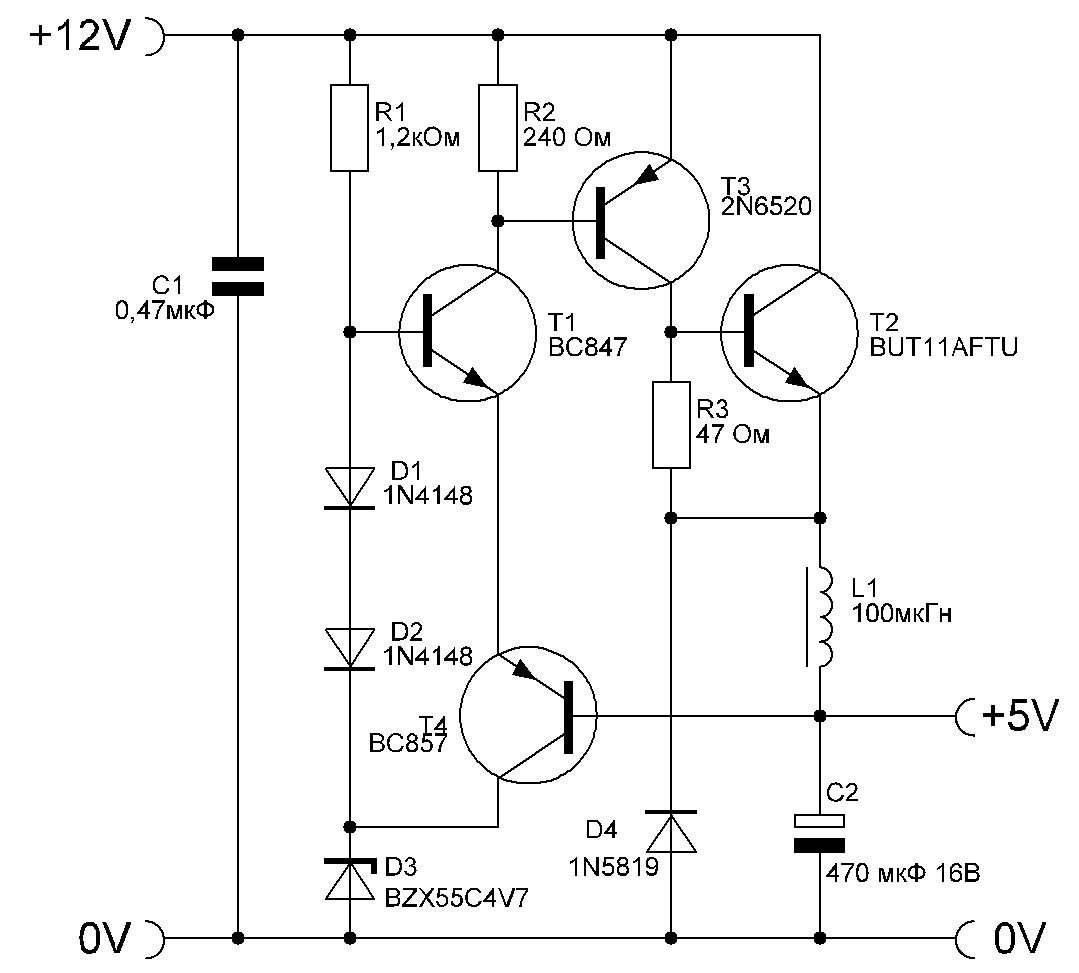

Преобразователь с понижением напряжения

Обычно уменьшить величину напряжения необходимо чаще, потому такие ИС более востребованы.

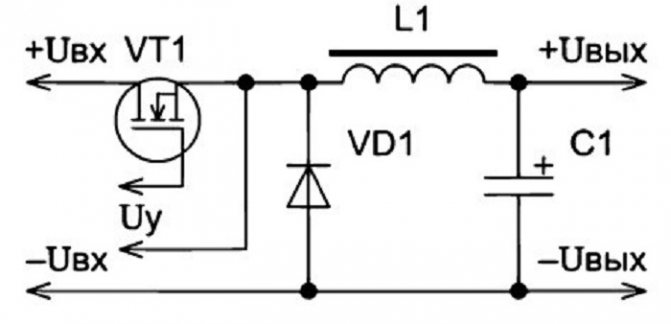

Простейшая схема понижающего ИС

У понижающего стабилизатора напряжения, приведённого на схеме, ключ на полевом транзисторе VT1 откроется при подаче на него управляющего напряжения. Ток от плюсовой клеммы будет поступать на нагрузку через сглаживающий дроссель L1. Включенный параллельно в цепь диод VD1 в данный момент не пропускает ток. После размыкания ключа цепь тока следующая: дроссель L1 – нагрузка – общий провод – диод VD1 – дроссель L1. При этом ток, проходящий через дроссель, не прекратится мгновенно, а будет постепенно уменьшаться.

Важно! У дросселей, имеющих большую индуктивность, он не становится равным нулю до начала следующего открытия ключа. Установка таких элементов нецелесообразна из-за увеличения габаритов и стоимости. Конденсатор C1 в это время будет разряжаться на нагрузку и поддерживать U вых

Емкость C вместе с индуктивностью L образует фильтр, снижающий размах пульсаций

Конденсатор C1 в это время будет разряжаться на нагрузку и поддерживать U вых. Емкость C вместе с индуктивностью L образует фильтр, снижающий размах пульсаций.

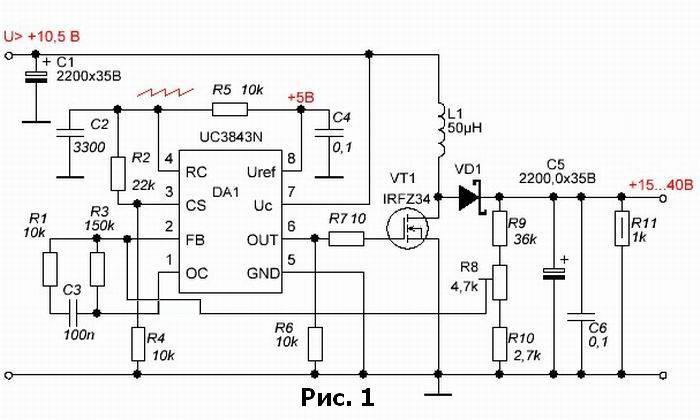

Преобразователь с повышением напряжения

В отличие от понижения Uвх, этот тип схем используют для питания цепей нагрузки, которым для работы необходимо напряжение выше, чем у источника.

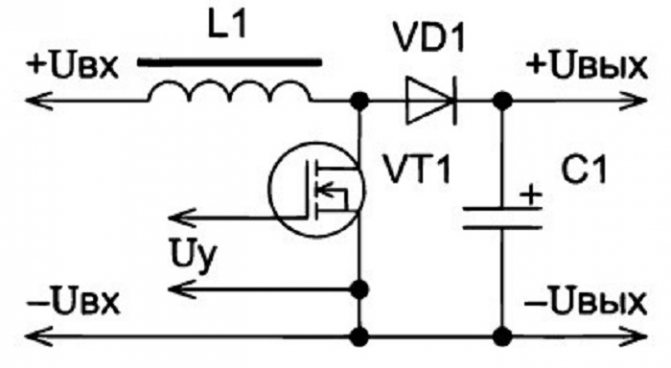

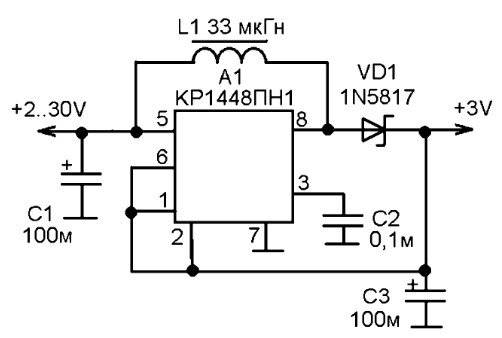

Повышающий ИС

Компоненты схемы те же самые, но включены иначе. При открытом транзисторе диод закрыт, и на дросселе линейно нарастает ток. При запирании ключа ток начинает двигаться по цепи: плюсовая клемма – дроссель L1 – диод VD1 – нагрузка – минусовая клемма. Конденсатор C1 в это время будет заряжаться. Он будет поддерживать ток на нагрузке во время своего разряда на неё при следующем открытии ключа.

Инвертирующий преобразователь

Подобная сборка также не имеет гальванической развязки между входным и выходным каскадами. В ней совсем иное включение дросселя, конденсатора и нагрузки. Они расположены параллельно.

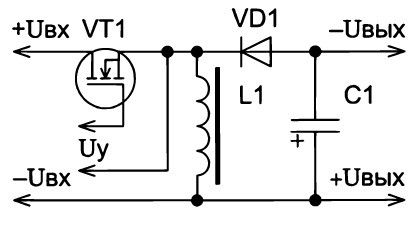

Инвертирующий ИС

При открытом ключе VT1 ток протекает по цепи: плюсовая клемма – транзистор – дроссель – минусовая клемма. Дроссель накапливает энергию при содействии магнитного поля. Когда транзистор закрывается, то цепь прохождения тока меняется: дроссель – конденсатор C1 – диод VD1 – дроссель. Энергия дросселя и энергия конденсатора будут полностью отдаваться нагрузке. Амплитуда пульсации целиком зависит от ёмкости C1. В этот момент напряжение на нагрузке не меняется, несмотря на то, что ток через С1 спадает почти до нуля.

Кстати. Выходное напряжение у инвертирующих ИС может отличаться от напряжения источника питания, как в большую, так и в меньшую сторону.

Функциональные возможности

Только тот мастер, который хорошо знает принцип работы стабилизатора тока, сможет эффективно применять это устройство в различных сферах. Основная сложность в том, что электросети насыщены различными помехами, которые негативно влияют на работоспособность оборудования и приборов. Чтобы эффективно преодолеть источники отрицательного воздействия, специалисты повсюду применяют стабилизаторы напряжения и тока.

В каждом таком изделии присутствует незаменимый элемент — трансформатор, который обеспечивает стабильную и безотказную работу всей системы. Даже самая элементарная схема обязательно укомплектована универсальным выпрямительным мостом, который соединён с разными резисторами, а также конденсаторами. К главным эксплуатационным характеристикам относятся предельный уровень сопротивления и индивидуальная ёмкость.

Квалифицированные специалисты отмечают, что простой стабилизатор тока функционирует по самой элементарной схеме. Всё дело в том, что электрический ток поступает на основной трансформатор, благодаря чему меняется его предельная частота. На входе она всегда совпадает с этим показателем в электросети, находясь в пределах 50 герц. Только после того, как произошло преобразование тока, предельная частота будет снижена до оптимальной отметки.

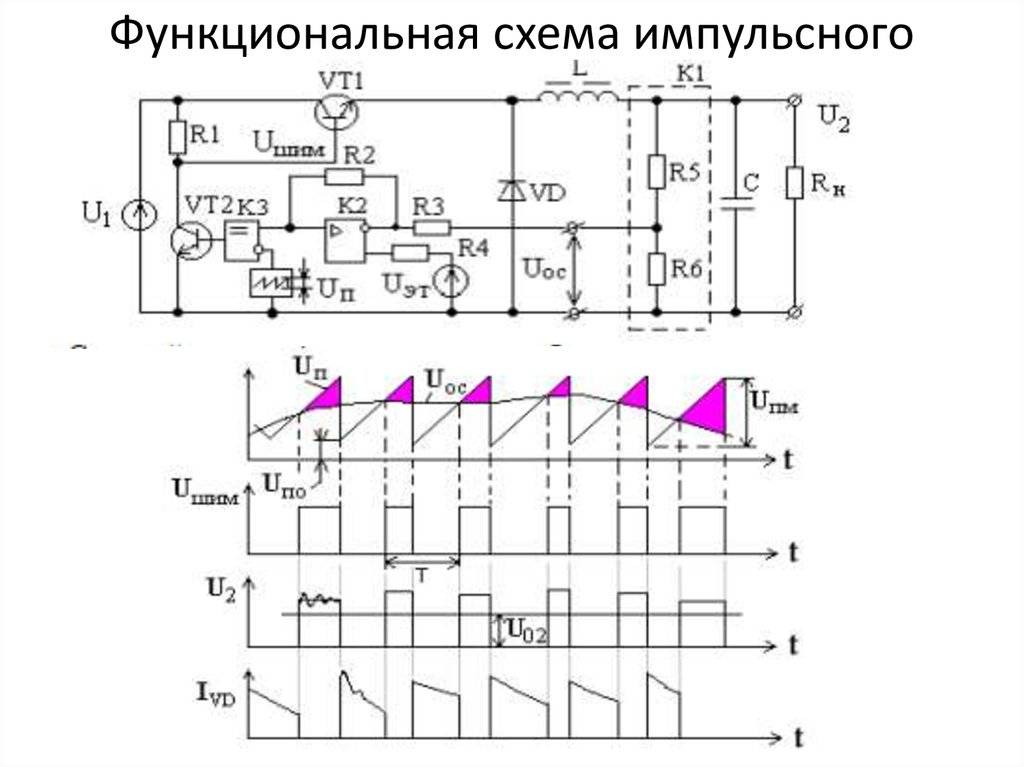

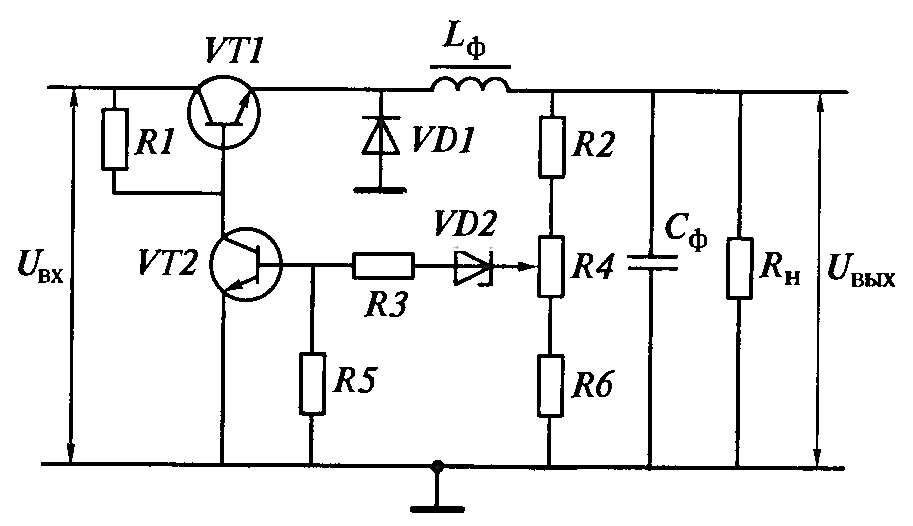

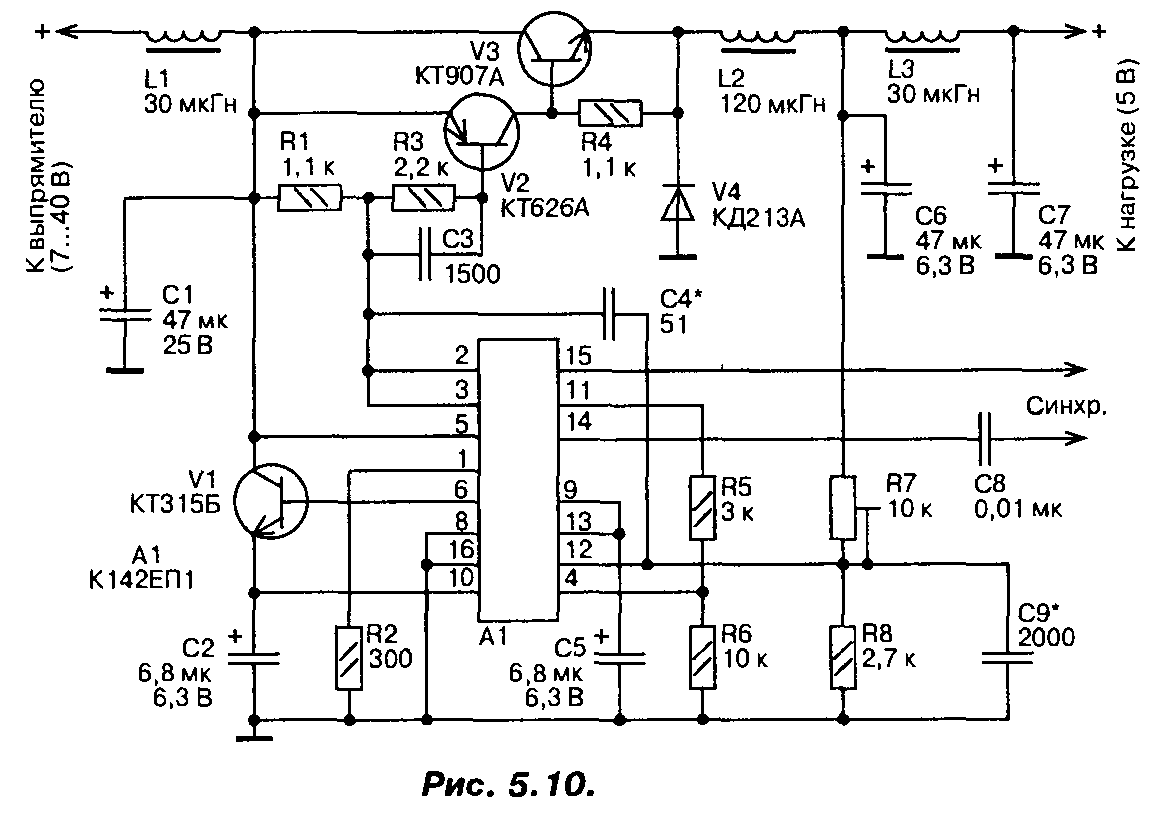

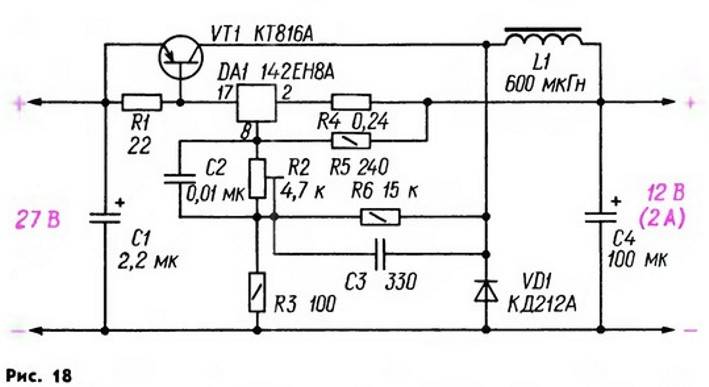

Стабилизатор с использованием ШИМ

Импульсный стабилизатор постоянного напряжения, который работает на основе ШИМ, имеет в своем составе:

  1. Генератор.
  2. Операционный усилитель.
  3. Модулятор.

Работа ключа будет напрямую зависеть от напряжения

Влияние на скважность импульсов происходит с помощью частоты генератора и емкости интегратора. Когда ключ размыкается, начинается процесс передачи электричества

Также в устройстве присутствует операционный усилитель, который сравнить показатели входного и выходного напряжения и передаст их на модулятор.

Конечные импульсы могут характеризоваться отклонением скважности. Именно эти импульсы могут определять поведение ключа
