Схема установки, монтажа, работы и управления кондиционеров

Внутренний блок кондиционера

Схема внутреннего блока

Схема блока управления кондиционера включает следующие компоненты:

• Крышка;
• Крупный фильтр;
• Радиатор;
• Жалюзи горизонтальные;
• Табло;
• Мелкий фильтр;
• Вентилятор;
• Жалюзи вертикальные;
• Емкость для сбора конденсата;
• Главная плата;
• Штуцера крепления.

Каждая схема блока кондиционера непременно включает крышку в виде решетки, пропускающей воздух в устройство.

Крупный фильтр – пластмассовая решетка, на которую натянут нетканый материал. Необходим для задержки волос, комков пыли. Нуждается в мытье один раз в 2 недели.

Радиатор – в нем увеличивается температура хладагента, вследствие чего он испаряется.

Жалюзи вертикальные и горизонтальные необходимы для придания потоку воздуха нужного направления.

Табло показывает основные данные, необходимые пользователю.

Мелкий фильтр – может быть наполнен различными субстанциями и иметь разное действие (снимать статическое электричество, удалять запахи). В простых моделях его может не быть вообще.

Схема блока управления кондиционера может не содержать емкость для сбора конденсата, но в приборе она обязательна и находится под радиатором, в него капает конденсат, далее по трубке вытекает за пределы квартиры.

Снизу к креплениям подводятся трубки из меди, ведущие к наружному блоку.

Инструкция по монтажу

Электропитание. Первый этап – монтаж отдельной линии электропроводки с использованием трехжильного кабеля и установкой отдельного автомата в щитке. Стены штробятся под укладку провода, либо крепится пластиковый наружный короб.

Установка наружного блока. Штатные кронштейны рекомендуется заменить более мощными, чтобы крепление выдерживало дополнительную нагрузку от наледи, шквального ветра. Во внешней стене требуется выполнить отверстия под анкера, прикрепить кронштейны таким образом, чтобы блок был расположен строго в горизонтальной плоскости. Желательно предусмотреть защитный козырек от солнца и осадков, закрепить сетку перед входным отверстием, чтобы внутрь блока не попадали листья и иной мусор.

Самостоятельно можно вести работы на балконе, крыше либо на высоте 3 — 4-х метров от земли. В остальных случаях необходимо воспользоваться услугами промышленных альпинистов. Внешний блок монтируется на ровную стену без выбоин и выступов.

Крепление для внутреннего блока. На потолок или стену (в зависимости от типа блока) устанавливаются кронштейны, предназначенные для фиксации блока сплит — системы. Уровнем проверьте горизонтальность, чтобы избежать протечки конденсата при эксплуатации оборудования.

Прокладка коммуникаций. В строительных конструкциях, согласно схеме, необходимо выполнить штробы и отверстия для магистралей климатической системы.

Подготовьте коммуникации: трубки для циркуляции фреона, электрические провода и дренажный шланг должны быть нарезаны (или состыкованы) в размер, соответствующий расстоянию между блоками плюс 25 — 30 см допуска. На медные трубки надевается штатная теплоизоляция. Все коммуникации следует собрать в единый ровный пучок и обмотать скотчем, устойчивым к влаге. Подготовленный «жгут» пропускается через заранее подготовленное отверстие в стене.

Внутренний и внешний блок соединяются:

• дренажным шлангом (если его приходится нарастить, место стыка оберните тефлоновой лентой);
• электропроводами (следите, чтобы каждый провод соединял одинаково маркированные клеммы);
• фреоновыми трубками (медные трубки для циркуляции хладагента герметично соединяются при помощи специальных фитингов).

Обратите внимание: трубки с хладагентом запрещается перегибать, сворачивать колечком небольшого диаметра (допустимый радиус – более 100 мм) – в противном случае фреон не сможет циркулировать в нормальном режиме. Повреждение трубок или разгерметизация соединений ведут к утечке хладагента

Перед тем, как прикрепить конец медной трубки к внутреннему блоку, ее торец рекомендуется обработать риммером, после чего завальцевать.

«Вакуумизация» и проверка системы. Используя специальное оборудование, проводится удаление воздуха и влаги из системы – вакуумизация занимает около 50 минут. Затем сплит — система подключается к электросети и тестируется в особом режиме.

Если при прохождении тест — программы оборудование функционирует без нареканий (отсутствует подозрительный шум, вибрации и т.д.), монтаж кондиционера выполнен успешно.

Видео по теме «монтаж кондиционера своими руками»:

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.

Развальцовка медных трубок

Переходим к этапу подготовки трубок.

Ошибка №5Резать их разрешается только при помощи специального трубореза, никаких ножовок по металлу или болгарок!

При этом делая рез, необходимо держать конец медной трубы строго вниз, дабы исключить любое попадание стружки во внутрь.

Концы обрабатываются риммером.

https://youtube.com/watch?v=lW7wjQICPOM%3F

Развальцовывание производится спец.инструментом с эксцентриком. Не забывайте перед этим этапом надеть на трубку соединительную гайку!

Ширина развальцовки должна быть такой, чтобы соединение в итоге свободно и беспрепятственно заходило в гайку.

Высота установки трубки в вальцовочный зажим строго регламентируется.

Самый простой и проверенный дедовский способ определить качество вальцовки, по крайней мере на первоначальном этапе – это увидеть свое отражение в “юбке”.

Развальцовку трубок наружного блока придется делать на улице на весу. Иначе магистраль просто не пролезет сквозь отверстие.

Ошибка №7Обратите внимание – если монтаж происходит не в жаркий теплый денек, то занося медные трубки с улицы домой, закрывайте их концы и обязательно выжидайте время, чтобы медь достигла комнатной температуры. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям. Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям

Если вы занесете их холодными и открытыми, то вследствие эффекта точки росы, внутри трубки образуется конденсат, который на плохо вакуумированном кондиционере, может привести к печальным последствиям.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

1. Прямое подключение к розетке.
2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

• климатическим системам оконного типа;
• любым при мощной электрической сети в жилом помещении;
• временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

• схему работы кондиционера;
• общую схему подключения;
• электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

• старая проводка с использованием алюминиевой проволоки;
• некачественное сечение проводов, которые могут не выдержать нагрузки;
• отсутствие заземления и защиты от перепада напряжения;
• критическое состояние электрической проводки, наличие механических повреждений.

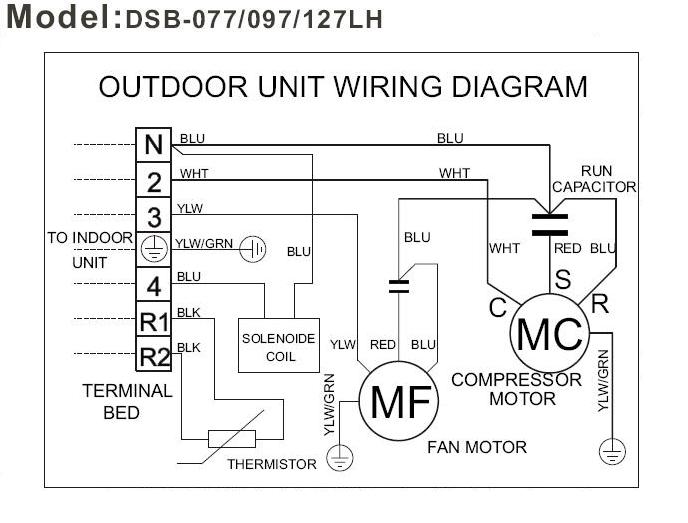

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

• для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
• медная проводка;
• соответствие диаметра провода требованиям;
• наличие заземления.

Медная проводка — обязательное требование для подключения прибора

ПЕРВЫЙ ЭТАП МОНТАЖА – ЗАКЛАДКА ТРАСС

Расположение внутреннего блока выбрано верно. “Местом постоянного нахождения людей” в данном случае является диван

  Одним из первых вопросов задаваемых мастером-климатехником заказчику перед закладкой трасс под кондиционеры, как ни странно, должен быть вопрос: какая будет мебель, и где она будет стоять в данном помещении? Специалиста интересует не стилистика вашего пространства, а так называемые «места постоянного нахождения людей» – диваны, кровати, обеденные зоны, рабочие столы и т. п

Очень важно выбрать место установки внутреннего блока так, чтобы вы не находились в потоке воздуха из внутреннего блока сплит системы. При себе желательно иметь дизайн-проект расстановки мебели, пусть даже нарисованный самостоятельно и от руки – этого почти всегда бывает достаточно.

Далее необходимо обсудить технические моменты, а именно:

 1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы – это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы – далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.

 2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.

 3. Кто будет штробить: кондиционерщики или рабочие заказчика по разметке кондиционерщиков (штробы и точки подвода электропитания рисуются на стенах)? Эту работу лучше поручить рабочим, и вот почему:
– у рабочих штробление получится дешевле, да и люди обрадуются возможности дополнительного заработка,
– работы с медной трубой в пыльных помещениях исключены. В будущий фреоновый контур не должна попасть строительная пыль или грязь! Поэтому штробление стен желательно разносить по времени с работами по медной трубе.
 4. Если рядом оказался электрик он обязательно спросит у климатехника “куда мне вести питание”? Электропитание нужно вести от электрощита и ставить линию кондиционера на отдельный защитный автомат. Можно использовать любой подходящий провод в двойной изоляции. Электрики предпочитают жёсткие одножильные провода ВВГ или NYM (что верно), а вот мягкие многожильные типа ПВС (хотя они тоже подойдут) не жалуют

Вести электропитание к внешнему или внутреннему блоку сплит системы решает климатехник (вот тут то и проявляется его квалификация).
   Далее специалист ходит по комнате с рулеткой (если у него с собой ещё и лазерная рулетка- дополнительный плюс) и замеряет объём помещения, площадь остекления, справляется об ориентации окон по сторонам света (это важно для расчёта мощности кондиционера), предполагаемом количестве людей в помещении, количестве греющейся техники и.т.п., после чего уезжает готовить вам коммерческое предложение.
   Если ничего сложного нет калькуляция стоимости материалов и работ происходит на месте.
кондиционеры не подбираются по площади помещенияздесь

Как установить кондиционер.

Очень часто покупатели задают нам вопрос: “А можем ли мы сами установить кондиционер?”. В таких случаях мы им отвечаем: “Да, конечно, можете. Но вот что будет дальше – это уже будет на вашей ответственности”. Дело в том, что теоретически установить кондиционер может даже школьник. Вопрос в том, как долго он проработает и кто будет оплачивать ремонт кондиционера или его переустановку, так как в этом случае речь о гарантии, естественно, не идет. Особенно сильно это ударит по вашему карману, если вы пытались установить дорогой японский кондиционер. Так что решайте сами, стоит ли вам устанавливать кондиционер самостоятельно или нет.

Мы же немного расскажем о том, что требуется для того, чтобы грамотно и профессионально установить кондиционер. Первым делом нужно выбрать место для установки внутреннего и внешнего блоков кондиционера. Внутренний блок нужно установить так, чтобы расстояние от него до ближайших предметов было не менее трех метров, иначе струя холодного воздуха будет отражаться от предметов и датчик кондиционера покажет, что требуемая температура воздуха достигнута и отключит кондиционер. Поэтому лучше установить кондиционер на свободной стене, где воздушный поток будет равномерно распределяться по всей комнате. Лучшее место для установки внешнего блока кондиционера – это, пожалуй, балкон, так как в этом случае всегда имеется свободный доступ для обслуживания кондиционера. В случае отсутствия балкона следует установить наружный блок кондиционера на внешней стене здания, для этого в стене сверлят специальные отверстия, и при помощи кронштейнов и болтов крепят кондиционер к стене. Желательно защитить внешний блок кондиционера от сосулек и дождя козырьком.

Следующий этап в процессе монтажа кондиционера – это штрабление стен и сверление отверстий для дальнейшей прокладки медных трубок, выполняющих роль коммуникаций между внутренним и внешним блоками кондиционера. Иногда, когда нет возможности спрятать коммуникации в стену, их помещают в специальный пластиковый короб и крепят к стене. Чтобы профессионально установить кондиционер, нужно в совершенстве владеть мастерством монтажа фреоновых трубок, так как в подавляющем большинстве случаев все поломки кондиционера происходят по вине неграмотных монтажников, не сумевших правильно установить кондиционер.

Для того чтобы установить кондиционер в полном соответствии со всеми правилами монтажа, в пользовании монтажника должен быть целый набор специальных инструментов – труборезки, вальцовки, шабровки, трубогибы и другие инструменты. Без использования такого инструментария бессмысленно пытаться установить кондиционер – это будут просто выброшенные на ветер деньги.

Последствия такой “работы” будут видны невооруженным глазом: это заломы в медных трубопроводах, плохая развальцовка трубок. А в самом скором времени появятся все признаки появления поломок в кондиционере – снижение мощности, обмерзание трубопроводов, и в конечном итоге – выход кондиционера из строя. Поэтому очень внимательно отнеситесь к тому, кому вы доверили установить кондиционер, как минимум это должна быть компания, берущая на себя гарантийную ответственность за установку кондиционера.

Но установить кондиционер и провести коммуникации – это еще не окончание процесса монтажа. Еще один важный момент в установке кондиционера – это устройство дренажа для отвода сконцентрировавшейся влаги. Как правило, дренажный шданг прокладывается вместе с другими коммуникациями в монтажном коробе и выводится на улицу. Иногда дренажный шланг выводят в систему канализации. И, наконец, для того чтобы окончательно установить кондиционер, для него необходимо провести независимое электроснабжение и выделить в электрощите отдельный автомат.

Вот теперь только можно сказать, что нам удалось окончательно установить кондиционер. Следующим шагом будет являться тестирование всей системы, для этого кондиционер включается и устанавливается режим тестовой программы. Если все установлено правильно, то кондиционер должен работать стабильно и без вибраций. В некоторых случаях может потребоваться дозаправка или стравливание фреона в холодильном контуре кондиционера. Как мы видим, установить кондиционер своими силами практически невозможно без того, чтобы не нарушить все существующие правила. Поэтому настоятельно рекомендуем вам в случае необходимости установить кондиционер обращаться только к специалистам.

Обработан

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.

После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.

К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно

Порядок установки внутреннего блока:

Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется

Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель

Останется только проверить горизонтальность пластины и закрепить на ней испаритель.

Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.

Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.

Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам

Второй этап установки кондиционера своими руками: соединение блоков

Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:

• от бухты делается отрез необходимой длины;
• края расправляются, и устраняются все заусеницы;
• на концах устанавливаются заглушки и пробки;
• надевается теплоизоляция.

После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.

Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.

Первым устанавливают наружный блок, а затем монтируют систему внутри помещения

Как подключить кондиционер: подсоединение медных трубок

Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.

Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.

Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».

Медные трубки подключаются к внутреннему блоку кондиционера

Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
