Схемы, фото и видео вентиляции в частном доме

Монтаж

В зависимости от того, как именно приточная установка, отличающаяся небольшими габаритами, будет монтироваться, процесс монтажа можно существенно отличаться. Так, если применять обыкновенное вентиляционное оборудование, которое включает в себя воздухозаборную решетку, клапан и несколько фильтров, то процесс будет достаточно простым и понятным.

Для того чтобы система в будущем была исправной и могла в полной степени выполнять возложенные на нее обязательства, следует пристальное внимание уделить подготовительным работам. В первую очередь, необходимо убедиться в том, что общая вентиляционная система здания находится в рабочем состоянии. Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома

Профилактика и своевременная очистка вентиляции в многоквартирном доме – работа управляющей компании или владельца дома.

После проведения подготовительных работ и подбора наиболее подходящего оборудования можно приступать к монтажу, который включает в себя следующие этапы.

• Определить место для установки оборудования. Очень важный и ответственный этап, так как именно от него зависит производительность и эффективность всей системы. Специалисты советуют подбирать место возле окон.
• Определить место, в котором будет осуществляться бурение отверстий.
• Бурение отверстия канального типа, диаметр которого должен быть не более 125 мм. Мастера советуют делать подобные отверстия с маленьким уклоном, чтобы не допустить попадания влаги.
• Изготовление и установка воздухоотводов. Клапан при этом должен обязательно быть снаружи и располагаться вертикально.
• Монтаж корпуса данной вентиляционной системы к стене при помощи заранее сделанных отверстий и набора для крепежа.
• Установка нагревательного элемента и фильтров для принудительной очистки воздуха.
• Монтаж решетки, которая будет обеспечивать защиту системы на внешней стене.
• Подключение оборудование к электрической сети.

Следует отметить, что монтаж приточной вентиляционной системы в квартире или загородном доме своими руками может производиться с применением обыкновенного приточного клапана, который включает в себя решетку и пластиковый воздуховод. Кроме того, при необходимости можно использовать теплошумоизолирующий элемент и фильтры. В данном случае также следует провести подготовительные работы, чтобы убедиться в том, что вентиляция будет присоединяться к общей системе дома. Можно также сделать пульт управления, который, судя по отзывам, в значительной степени упрощает процесс контроля.

Отдельного внимания заслуживает система приточной вентиляции с рекуператором. Если до недавнего времени механическая система в квартирах или домах не пользовалась популярностью, то с развитием передовых технологий на рынке подобная система стала крайне востребованной. Принцип ее действия основан на том, чтобы проводить рекуперацию тепла. Благодаря данному теплообменнику использованный в помещении воздух возвращает определенную часть тепла приточному.

Монтажу нужно уделить пристальное внимание, так как правильное и грамотное выполнение всех работ по установке дает возможность гарантировать обеспечение чистого воздуха с улицы и нагреть его до оптимальной температуры. Подобная система будет не только удобной в управлении, но и сможет прослужить длительное время, качественно выполняя свою работу. Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы

Лучше всего использовать качественные блоки, которые не нуждаются в ремонте или обслуживании даже спустя годы работы.

Таким образом, приточная вентиляция представляет собой высококачественную систему, которая не только обеспечивает приток свежего воздуха в помещение, но и выполняет целый ряд других функций, среди которых подогрев воздуха и его очистка от вредных веществ. Самое главное при этом – правильно произвести расчеты и установку элементов системы, так как это оказывает прямое воздействие на ее эффективность и производительность. Автоматизация такой системы позволяет не переживать за ее работу и обслуживание.

О том, как монтировать приточную вентиляцию для квартиры своими руками, смотрите в следующем видео.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

Чтобы вы поняли, насколько это серьезно

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

• Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.

• Воздух среднего качества — 800 — 1000  ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.

• Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
• Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

График уровня концентрации углекислого газа в спальне с закрытым окном и закрытыми дверьми

Информация для пояснения графика:

• Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
• Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
• Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
• Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
• Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента,  значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

• Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
• Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
• Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
• Для иных помещений – не менее 20% объема воздуха в час.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Основные параметры

Для того чтобы данный вид вентиляционной системы мог в максимальной степени выполнять возложенные на нее обязательства, нужно правильно рассчитать и установить параметры для каждой из ее составляющих

В первую очередь, следует обратить внимание на оборудование для подогрева воздуха. Для квартиры обычно достаточно установить нагреватель, мощность которого составляет 5 кВт. А вот в случае с частным домом все гораздо сложнее: придется провести некоторые расчеты, принимая во внимание температуру воздуха вне помещения и мощность оборудования

А вот в случае с частным домом все гораздо сложнее: придется провести некоторые расчеты, принимая во внимание температуру воздуха вне помещения и мощность оборудования

При этом крайне важно правильно определить нагрузку на электрическую сеть квартиры или загородного дома с рабочим состоянием электросети. Помните о том, что слишком большая нагрузка на сеть можно стать причиной возникновения аварийной ситуации. Если неправильно рассчитать параметры устройства для подогрева воздуха, то при сильных заморозках он не будет успевать прогреваться до нужной температуры, в результате чего в квартиру проникнет холодный воздух

Справиться с подобной проблемой можно будет только при условии снижения скорости работы вентилятора. Чем медленнее двигаются воздушные массы, тем большее времени у нагревателя на их прогрев

Если неправильно рассчитать параметры устройства для подогрева воздуха, то при сильных заморозках он не будет успевать прогреваться до нужной температуры, в результате чего в квартиру проникнет холодный воздух. Справиться с подобной проблемой можно будет только при условии снижения скорости работы вентилятора. Чем медленнее двигаются воздушные массы, тем большее времени у нагревателя на их прогрев.

Для того чтобы работа системы приточной вентиляции не оказывала никакого негативного воздействия на комфортность проживания, следует грамотно рассчитать параметры акустической мощности оборудования. Специалисты выделяют три показателя: на входе, выходе и корпусе

Пристальное внимание нужно уделить шуму на выходе. Если данный показатель высокий, то можно дополнительно установить специальный поглотитель шума. Данный элемент сможет выполнять все возложенные на него функции только в том случае, если его длина будет более 90 см

Данный элемент сможет выполнять все возложенные на него функции только в том случае, если его длина будет более 90 см.

Приточная вентиляция не может нормально работать без автоматики. Даже наиболее примитивные варианты данной системы оборудуются специальными приборами для самостоятельного контролирования температуры воздуха и скорости лопастей вентилятора. А вот применение более передовой автоматики дает возможность вносить настройки для разного времени суток. К примеру, если ночью необходимо снизить температуру подаваемого воздуха, а также уменьшить скорость работы вентилятора, так как потребность в воздухе в это время суток минимальная.

Для максимально комфортного управления лучше всего выбирать приборы, которые отличаются следующими характеристиками:

• вентилятор может похвастаться 5 и более скоростями;
• возможность контролировать скорость в режиме реального времени;
• контроль работы фильтров и возможность дистанционного управления.

Правильный подбор и расчёт параметров приточных каналов

Для организации коммуникаций используются трубы круглого диаметра или прямоугольные блоки. Оптимальным размером трубы считается диаметр 150 мм (0,016 дм³), не менее 10 см каждой стороны. Такие показатели гарантируют прохождение потока минимум 30 м³/ч при расположении каналов на высоте не ниже 3 м. Чтобы пропускная способность была больше, требуется увеличить сечение, длину или количество воздуховодов.

Все возможные варианты определяются в зависимости от этажа обсчитываемого помещения с помощью нормативной документации «Свод правил здания жилые многоквартирные»:

1. Таблица 9.1 позволяет определить, сколько требуется закачать количество воздуха в помещение;
2. В пункте «Нормы производительности и каналы естественной вентиляции» приведено сколько требуется выводить воздуха из помещения.

Полученные значения сопоставляются, выбирается большее и рассчитывается требуемый воздухообмен.

Например, для 4-х комнатного одноэтажного дома с трёх метровыми потолками и крышей, общей площадью 75 м², кухней оснащённой газовой плитой. Складывается общая кубатура, требуемая для притока в помещение равна 225 м³ в час. Имеющиеся данные по комнатам, позволяют определить количество воздуха необходимое вывести за пределы: кухня – 90 м³/ч, ванна и туалет – 50 м³/ч, итого – 140 м³/ч. Следовательно, за основу берётся показатель 225 м³/ч и по нему ведётся расчет:

1. Высота вентканалов для дома – 4 м;
2. Мощность обновления воздуха для t=20 °С согласно таблице равна 45,96 м³/ч;
3. Число каналов определяется делением 225/45,96=4,9.

То есть для требуемого дома требуется 5 вентканалов без учёта всех индивидуальных особенностей дома. Для получения конкретных значений необходимо привлекать к проектированию вентиляции частного дома специалистов.

Выбор наиболее оптимальной схемы

Выбирают ту или иную схему организации вентилирования в зависимости от многих факторов:

• тип и размеры строения;
• используемые материалы;
• наличие различных элементов — пластиковых или деревянных окон и так далее;
• предпочтения домовладельцев;
• финансовые возможности.

Со своей стороны, специалисты на практике уже давно определились со своими предпочтениями и считают наиболее оптимальной схемой приточно-вытяжную, которая бывает с естественной или принудительной тягой.

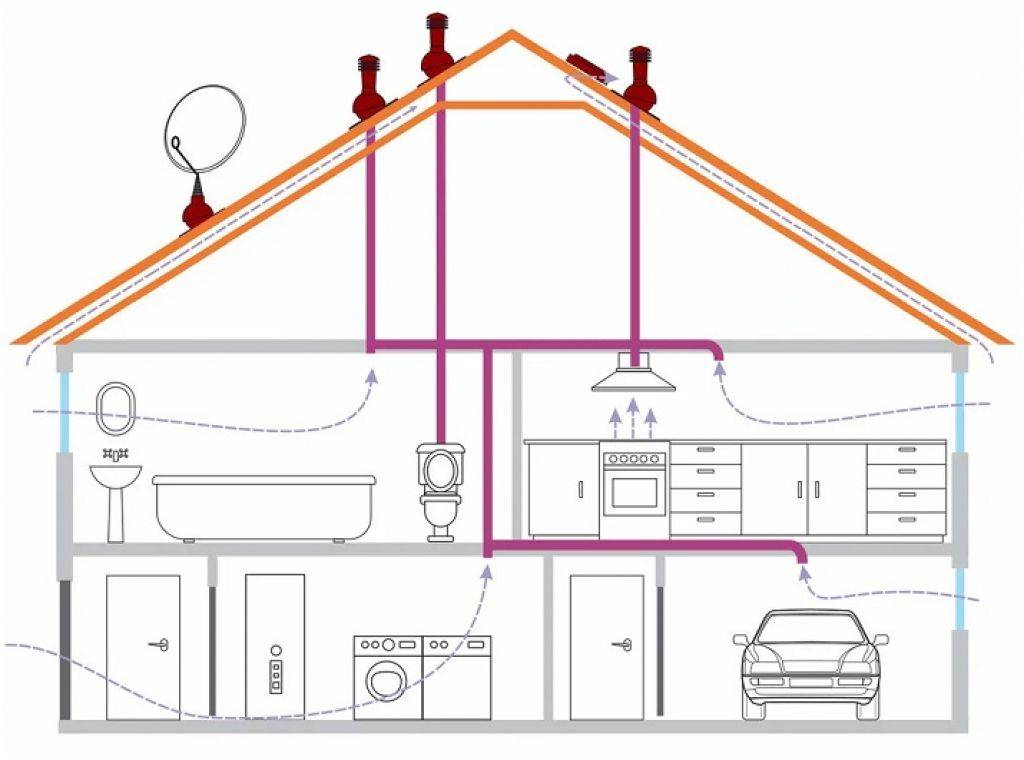

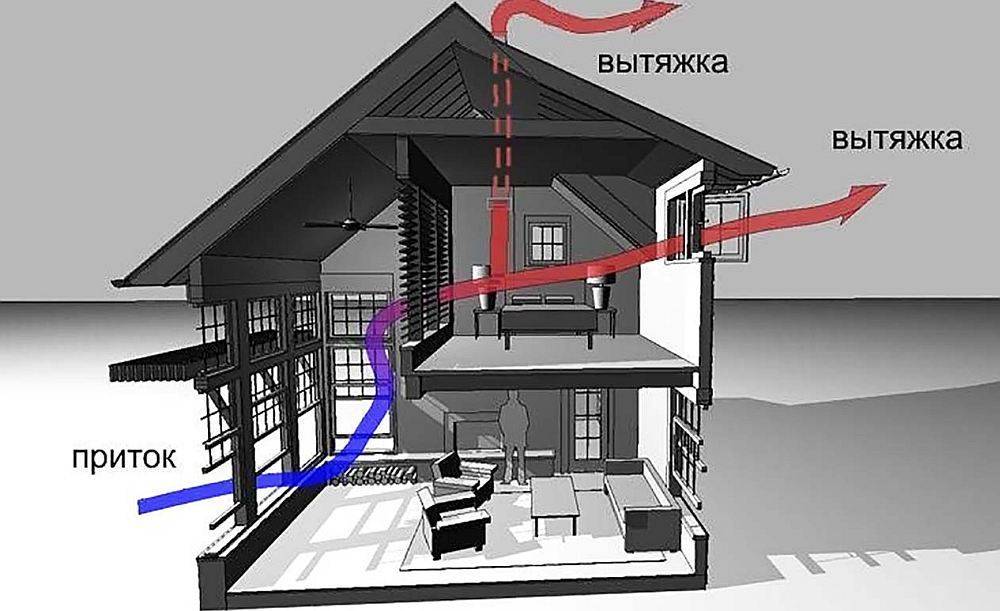

1. Варианты с естественным воздухообменом

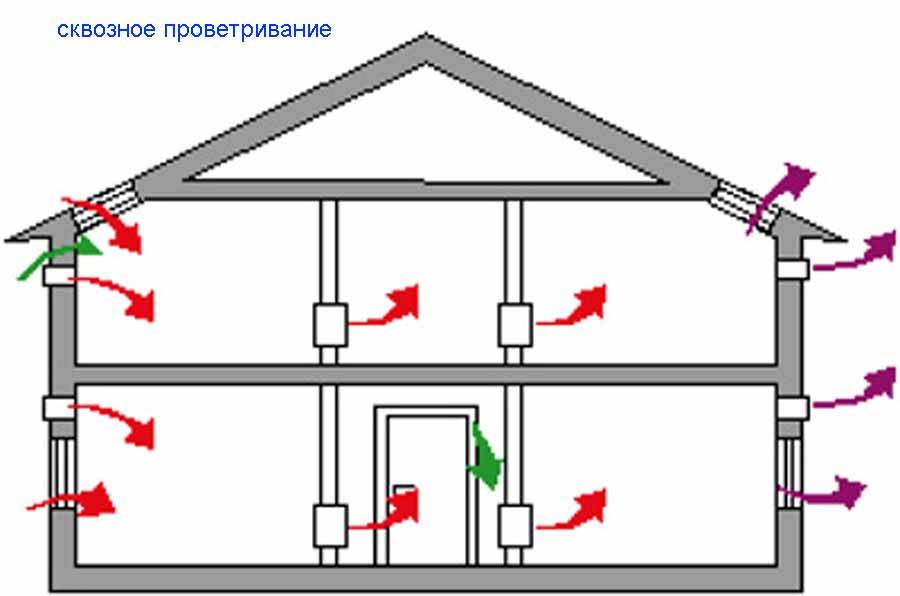

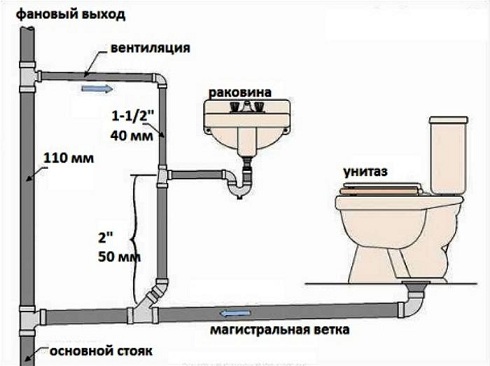

Выше мы уже говорили об особенностях организации модели с естественным обменом воздуха, использующей специальные вентиляционные каналы. Вытяжные системы монтируются обыкновенно в санузлах и других вспомогательных помещениях, а приточные — в жилых.

Этот вариант достаточно распространен, поскольку свежий воздух идет туда, где он нужен. Хотя сегодня схема представляется несколько устаревшей и далеко не всегда эффективной, а потому используется все реже.

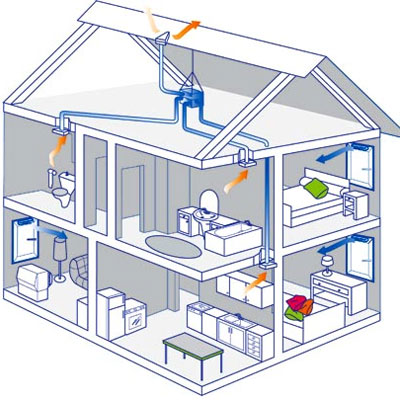

2. Приточно-вытяжные системы принудительного типа

Обеспечивают наивысший комфорт для жильцов из-за своей высокой эффективности. Здесь используются вентиляторы на приток и вытяжку. Можно использовать приточно-вытяжную установку. В корпусе ПВУ находятся оба вентилятора.

Оборудование устанавливается либо в одном из служебных помещений, либо прямо на чердаке (этот вариант лучше). Забор воздуха осуществляется посредством воздуховода, выведенного наружу через фронтон крыши или через кровлю.

Воздуховоды разводятся по всем помещениям. Чем больше коттедж, тем большей мощности установку выбирают. Следует признать, что при такой организации, свежий воздух распределяется по коттеджу весьма равномерно.

Главный недостаток таких систем кроется в энергозависимости — они потребляют электроэнергию, и при возможных аварийных и плановых отключениях не работают. Кроме того, возрастают расходы на оплату электричества. Однако эти недостатки вполне компенсируются высоким уровнем комфорта.

3. ПВУ с рекуперацией тепла

Эта система представляет собой обычную приточно-вытяжную модель, в которую встроен рекуператор, позволяющий не выпускать тепло из помещения вместе с выбрасываемым на улицу воздухом. Это тепло передается поступающему извне потоку.Для работы в зимний период используется рекуператор с встроенным нагревателем.

Как работает?

Воздушные массы проникают внутрь помещения и удаляются из него с помощью ветра, температурного перепада, разницы в давлениях внутри и вне сооружения. Вентиляция механического типа будет работать хорошо, при условии установки конвектора в помещении и вентилятора снаружи. Каждое сооружение нуждается в оборудовании каналами, которые подают и вытягивают воздух. Основу вентиляции данного типа составляют два независимых воздухоотводных канала. В задачу первого входит проведение чистого воздуха внутрь помещения, а второго – его отдача наружу. Чтобы работа имела эффективность, взаимосвязанность компонентов — в каждом канале оборудованы дополнительные элементы.

• Наружный воздухозаборник оснащён решётками защитного типа.
• Есть канал отвода воздуха, который способен принимать, транспортировать и распределять поток воздуха.
• Фильтр для механического очищения. Эта деталь удаляет примеси, частицы и загрязнённые вещества при попадании в него воздуха.
• Задвижки, заслонки, арматура.
• Осушитель, рекуператор. Они удаляют лишнюю влагу.
• Вентиляторы, что необходимы для перемещения воздуха с оптимальной скоростью.
• Система для управлений электронного характера.

Принцип работы вентиляционной системы происходит по такой схеме:

• наружное нагнетание свежего воздуха вентилятором;
• подогревание или охлаждение воздуха с помощью конвектора;
• фильтрование от вредных примесей и газов;
• поступление воздушных масс внутрь сооружения;
• выход воздуха, что отработан наружу по каналам с использованием перепада давления.

Для безупречного функционирования такой вытяжной системы потребуется грамотно составленная схема. Данные работы лучше выполнять при проектировке строительного объекта. В процессе создания схемы необходимо учитывать ряд моментов.

• Место, где будет установлен агрегат. Расположение вентиляции должно быть максимально комфортным для использования.
• Параметры путей и каналов, что будут проложены для отвода воздуха, его подачи и вытяжки.
• Расположение системы управления.
• Пункты, где будет производиться забор чистого воздуха, и сброс отработанного.

Дополнительное оборудование, улучшающее жилищные условия

Естественная вентиляция экономична, проста в эксплуатации, легка для проектирования и конструирования. Но неспособна, справиться со всеми вызовами, предъявляемыми современными жилищными вызовами. На помощь призваны:

1. Вентиляторы, встраиваемые в воздуховоды, эффективно борются с неприятными запахами, излишней влажностью в туалете и ванне. Недорогая конструкция, простая для монтажа и лёгкая в использовании помогает быстро увеличить отток воздуха по мере необходимости;
2. Вытяжка, расположенная над плитой, защищает кухню от влажности, выводит лишние запахи за пределы комнаты и способствует поддержанию нормального температурного режима, быстро удаляя из помещения горячий воздух.

Повышенное внимание уделяется при использовании камина или печи. В этом случае вентиляция в частном доме своими руками проектируется с учётом потребности создания условий для полного сгорания топлива, используемого для эксплуатации оборудования, а также должны быть удалены все продукты сгорания

Тщательная проработка конструкции гарантирует исключение рисков – пожара, удушья. Часто встречаются проекты, в которых используется подвод приточной вентиляции снизу печи или камина. Такое решение обеспечивает источник огня постоянным снабжением кислорода, нормальную тягу.

Качественная вентиляция в частном доме необходима, её можно сконструировать своими руками

Важно учитывать особенности строения, характеристики используемого оборудования и материалов в помещениях

Преимущества и недостатки

Организация воздухообмена естественным образом обладает следующими достоинствами

• низкий уровень затрат, обусловленный отсутствием необходимости в установке дополнительного оборудования;
• полная независимость от каких-либо источников энергии;
• стабильная, тихая работа.

Из недостатков можно отметить следующие

• низкий уровень интенсивности циркуляции воздушных масс, из-за чего не всегда возможно качественно удалять из помещения посторонние запахи и конденсат;
• слабый воздухообмен, возникающий из-за малой высоты здания или в определенное время года;
• почти нет возможности как-либо повлиять на интенсивность воздушного обмена (при использовании заслонок можно лишь уменьшить уровень тяги, что не всегда эффективно и актуально);
• в летнее время движение воздуха практически отсутствует из-за того, что температура воздуха на улице и в жилых помещениях становится почти одинаковой;
• происходит значительный отток тепла из помещения во внешнюю среду в зимний период, что может значительно повысить уровень расходов на отопление;
• установка современных стеклопакетов с высокой степенью герметичности практически полностью перекрывает доступ свежего воздуха в дом;
• на оконных рамах или поверхности наружных стен приходится устанавливать специальные клапаны для нормализации притока.

Важно
В холодное время года происходит повышение силы тяги в вентиляционных каналах, поскольку разность температур в помещении и на улице достигает максимальных значений. Уровень теплопотерь по этой причине может составить до 40% от общедомовых.

Свежий приточный воздух по стандартам и правилам

Свой дом за городом, находящийся на просторах местности богатой свежим, чистым воздухом, идеально оборудовать естественной вентиляцией.

Подразумевается замена всей воздушной массы, значение которой приведены в таблице, за 1 час для помещений, где постоянно присутствуют люди

Особое внимание уделяется комнатам специального назначения:

1. Для кухонь с электроплитами требуется воздухообмен не менее 60 м³/час, а в случае с газовой плитой 90 м³/час;
2. Для санузла и ванной комнаты воздухообмен должен превышать 25 м³/час, если эти комнаты совмещены, то показатель возрастает до 50 м³/час.

Также разработана таблица зависимости размещения вентиляционного отверстия в помещении от высоты здания и этажа. По ней видно, какая необходима производительность и требуемое количество каналов. Эти показатели помогут создать воздухообмен, обеспечивающий норматив или превосходящий.
