Шиберная задвижка для вентиляции, дымохода и воздуховода

Особенности установки шиберных заслонок

Для установки дроссельного шибера необходимо сделать разметку на трубе, чтобы просверлить отверстия согласно сваренной конструкции заслонки.

Для этого нужно обмерить трубу с помощью сантиметровой ленты и сделать отметки для будущих отверстий. Убедившись в симметричности меток, дрелью просверлить отверстия для будущей поворотной ручки.

Установка дроссельного шибера происходит так:

Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Далее можно установить полученную конструкцию в трубу дымохода. Для этого на патрубок топки печного отопления надевается первый отрезок трубы, на который сверху устанавливается конструкция с шиберной заслонкой. На шибер надевается следующий фрагмент металлической трубы. Все соединения обрабатываются жидким силиконовым герметиком.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Задвижка для камина или печи бывает нескольких видов:

Выдвижная горизонтальная установка. В этом случае внутри шибера находится пластина, которая выдвигается, в результате чего изменяется размер сечения вентиляционных или дымоходных труб. Этот вид заслонок задействуют при обустройстве кирпичных дымоходов, они отличаются горизонтальным расположением. В пластине имеются специальные мелкие отверстия – они даже в закрытом положении полностью не перекрывают воздуховод. Данная особенность позволяет избежать в будущем возгораний.

Классическая дроссельная задвижка поворотного вида. Функционирует такой шибер за счет вращательного движения внутри воздуховода. Состоит такая шиберная установка из металлического корпуса и съемного вращательного диска. В случае длительного применения он может стать неисправным, но заменить деталь будет несложно. Выполнить данную процедуру можно собственными силами. Всю конструкцию дроссельной установки классического типа даже при отсутствии определенных умений по силам сделать своими руками. Это вид шибера отличается удобным использованием, ему не требуется постоянный контроль владельца недвижимости.
Воздушная шиберная задвижка дымохода. Относится к регулирующим деталям, контролирующим количество топлива в топочной камере. Управление рабочим процессом осуществляется автоматически.

Шибер для дымохода своими руками сделать не сложно, — для этого нужен замер дымоходной трубы, по этим размерам вырезать фрагмент, который и будет заслонкой. Для заслонки лучше выбрать нержавеющую сталь, высверлить в ней отверстие или вкрутить какую-нибудь симпатичную ручку, главное, чтобы она выдерживала некоторую температуру.

Сделать любой шибер для дымохода своими руками не составляет труда, даже поворотный, но при установке на готовые печи или камины приходится разбирать кирпичную кладку. Даже при монтировании в баню тоже придется повозиться с замерами и установкой.

При монтаже шибера на этапе устройства кирпичной кладки рамку располагают на высоте 6-8 рядов от основания трубы;
Рамка должна стоять ровно, не перекрывая контуром дымохода;
В нержавеющих дымоходах задвижка монтируется по технологии «труба в трубу». Необходимо согласовать ее размеры с диаметром канала;
Важный нюанс- заслонка устанавливается на неутепленном участке дымоотвода;
Высота от топки до шибера не должна превышать 1м (для металлических каналов);
Высота трубы от пола до задвижки -1.8-максимум 2м (для кирпичных);
Заслонка в пазах должна двигаться свободно;

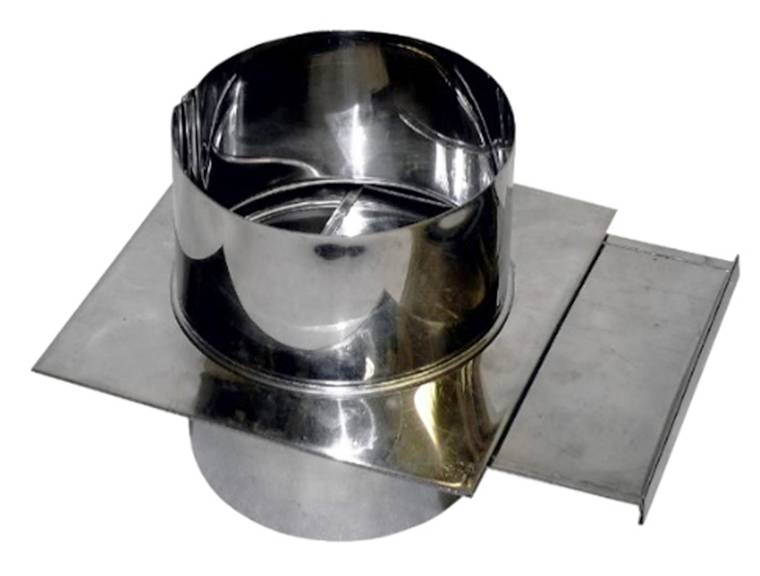

Шибер, выполненный из нержавеющего листа обычно отполирован до идеальной гладкости. Сажа оседает на нем плохо, но все-таки оседает. Поэтому периодический его необходимо чистить.

Горизонтальную задвижку можно очищать просто выдвинув ее по максимуму и нанеся специальный раствор. Поворотный — чистится через дымоход специальным пластиковым ершиком. Так же следует следить за свободным передвижением заслонки по направляющим. Разрешается их периодически смазывать антикоррозийным составом.

Круглая печная задвижка или вьюшка

Печная задвижка круглой формы иначе называется вьюшкой. Это особая задвижка, обладающая несколько иной конструкцией, чем обычный вариант.

Вьюшка состоит из следующих частей:

Корпуса, в виде плиты, которая может быть круглым или квадратным с круглым отверстием.
Запорного элемента в виде диска, который закрывает отверстие и перекрывает воздухообмен в трубе.
Управляющей части, в виде обычной рукояти в центре дисковой заслонки.

Использовать вьюшку для контролирования воздухообмена нельзя, так как снимать заслонку с пропускного отверстия нужно вручную, что в разогретой печке, вдобавок с выхлопными газами, практически невозможно. Конструкцию используют исключительно в качестве запорного элемента, зачастую в роли дополнительной заслонки для полноценного результат перед розжигом печи и после ее затухания.

Оба вида чугунных печных задвижек рекомендуется устанавливать далеко от топки.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Особенности установки шиберных заслонок

Установка дроссельного шибера происходит так:

Стальной круг заслонки с приваренной трубкой вставляется в трубу дымохода.
Через просверленные отверстия в трубе через маленькую трубку продевается металлический прут, конец которого фиксируется болтом и гайкой.
Конец прута загибается с помощью плоскогубцев для поворотной ручки.

Установка выдвижного шибера в кирпичном дымоходе происходит в процессе кладки. Для этого через 6-8 рядов кирпича наносится слой цементного кладочного раствора, на который устанавливается проволочная рамка открытой стороной к исполнителю. В рамку нужно вложить задвижку и привести ее в закрытое состояние.

Сверху рамку покрывают раствором и продолжают выкладывать кирпич по стандартной схеме.

Где устанавливают шиберы

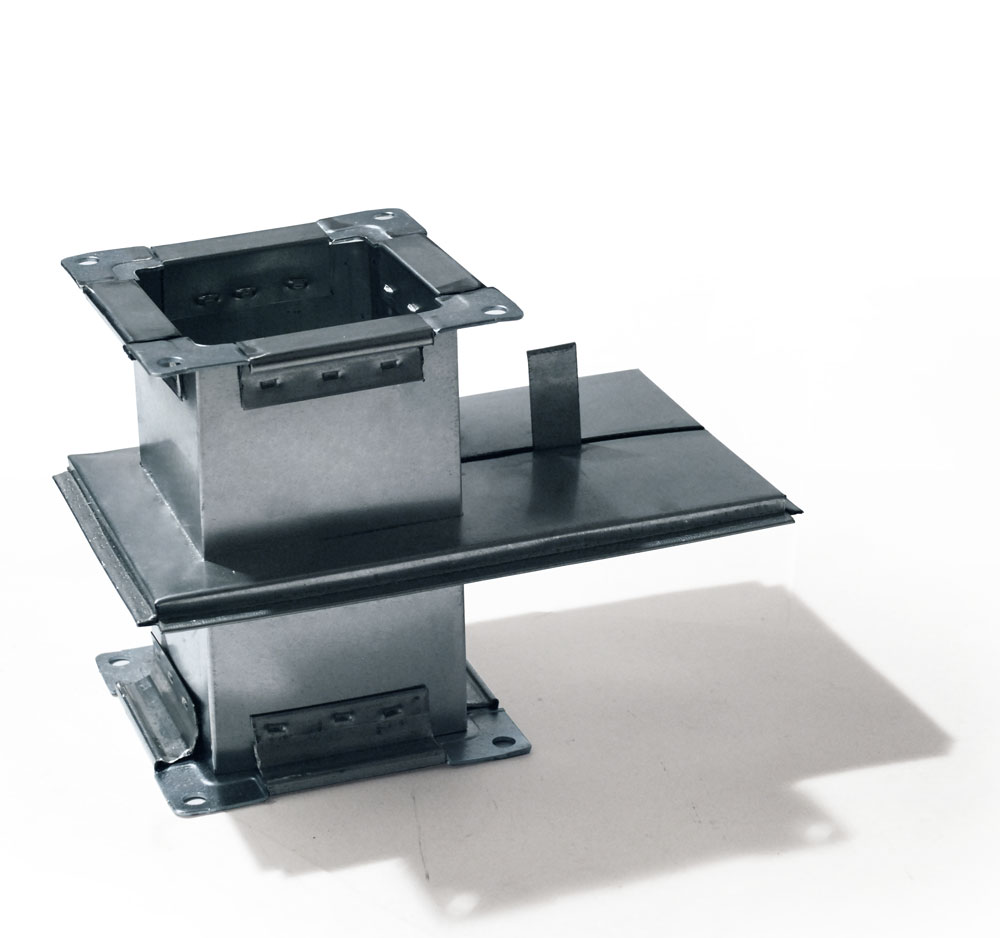

Выдвижные клапаны предназначены в основном для установки в системах принудительной вентиляции и дымоотведения. Они выполнены из стали и обладают высокой прочностью.

Перекрывающая пластина перемещается по специальным пазам и способна выдержать достаточно большое давление.

Основной регулятор монтируется перед вентилятором и выполняет функцию пусковой преграды. Когда вентилятор начинает работать, клапан закрыт.

Это существенно снижает нагрузку на электродвигатель. По достижении нужной скорости вращения пластина выдвигается.

Воздушные массы начинают перемещаться по магистральным воздуховодам. Таким образом, благодаря шиберному регулированию увеличивается срок эксплуатации мотора вентилятора.

Если распределение свежего воздуха по помещениям происходит неравномерно, можно установить дополнительные выдвижные регуляторы на боковых сегментах.

Они позволят настроить скорость воздушного потока так, чтобы в каждой комнате человек чувствовал себя комфортно.

В вытяжных дымовых трубах используются шиберы такой же конструкции. Они могут выдерживать высокую температуру (до 1000 0С) и обладают устойчивостью к воздействию агрессивных сред.

Заслонки устанавливаются над топкой печи на высоте в 1 м и имеют толщину не менее 1 мм. В кирпичном дымоходе тяжелая чугунная пластина двигается по пазам в кирпиче.

При розжиге печки или камина клапан должен находиться в открытом положении. Так создается максимальная тяга.

Когда поленья разгорелись, внутренний диаметр дымохода закрывается приблизительно до половины. Это исключает быстрое сгорание дров.

Когда в камере печи остаются одни угли, клапан устанавливается в положение «закрыто». При этом обязательно должна оставаться щель для выхода газов.

Это требование противопожарной безопасности.

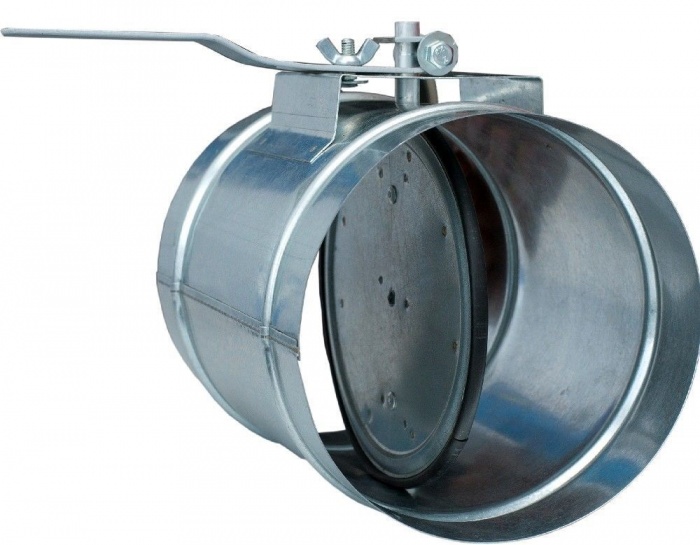

Поворотные шиберы, как правило, устанавливают в вентиляционных системах с естественной циркуляцией воздуха. Их запирающие элементы не выдерживают больших нагрузок.

Однако они вполне подходят для регулировки слабоскоростных потоков между приточным и вытяжным сегментами системы. Место установки выбирается в зависимости от конструкции конкретной трассы и планировки помещений.

Поворотные устройства не требуют дополнительного пространства для изменения положения заглушки, в отличие от выдвижных. Это позволяет устанавливать их в условиях дефицита свободного места.

Как сделать печную задвижку своими руками?

Задвижка для дымохода печи своими руками – не проблема. В домашних условиях, имея болгарку, аппарат для сварки и нужный материал, можно собрать как выдвижной, так и дроссельный шибер

Очень важно в таком деле соблюдать точность расчетов. Нужно, чтоб задвижка идеально вписалась в паз и смогла свободно там двигаться

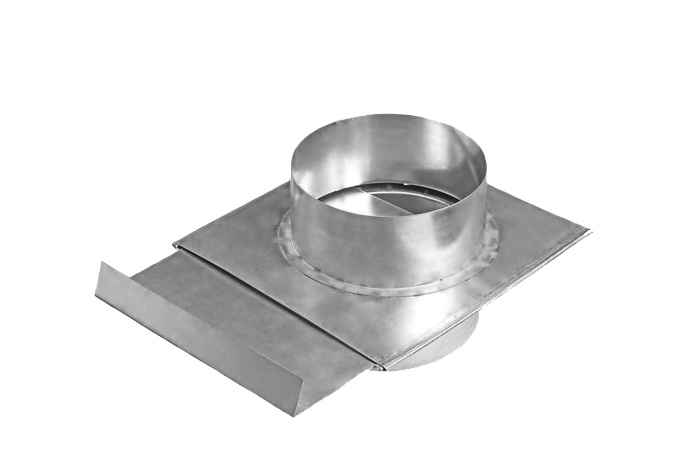

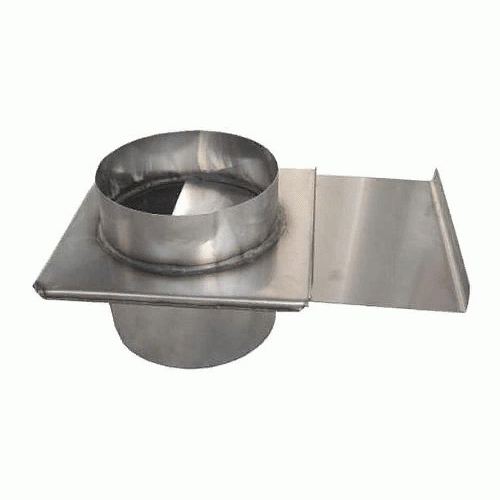

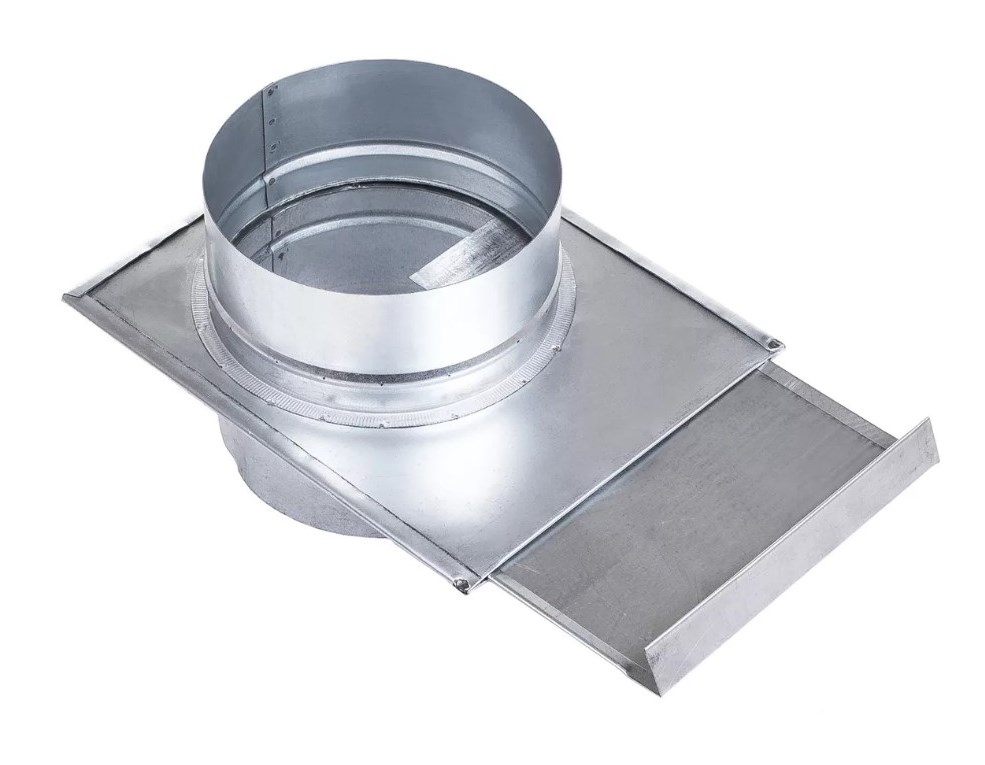

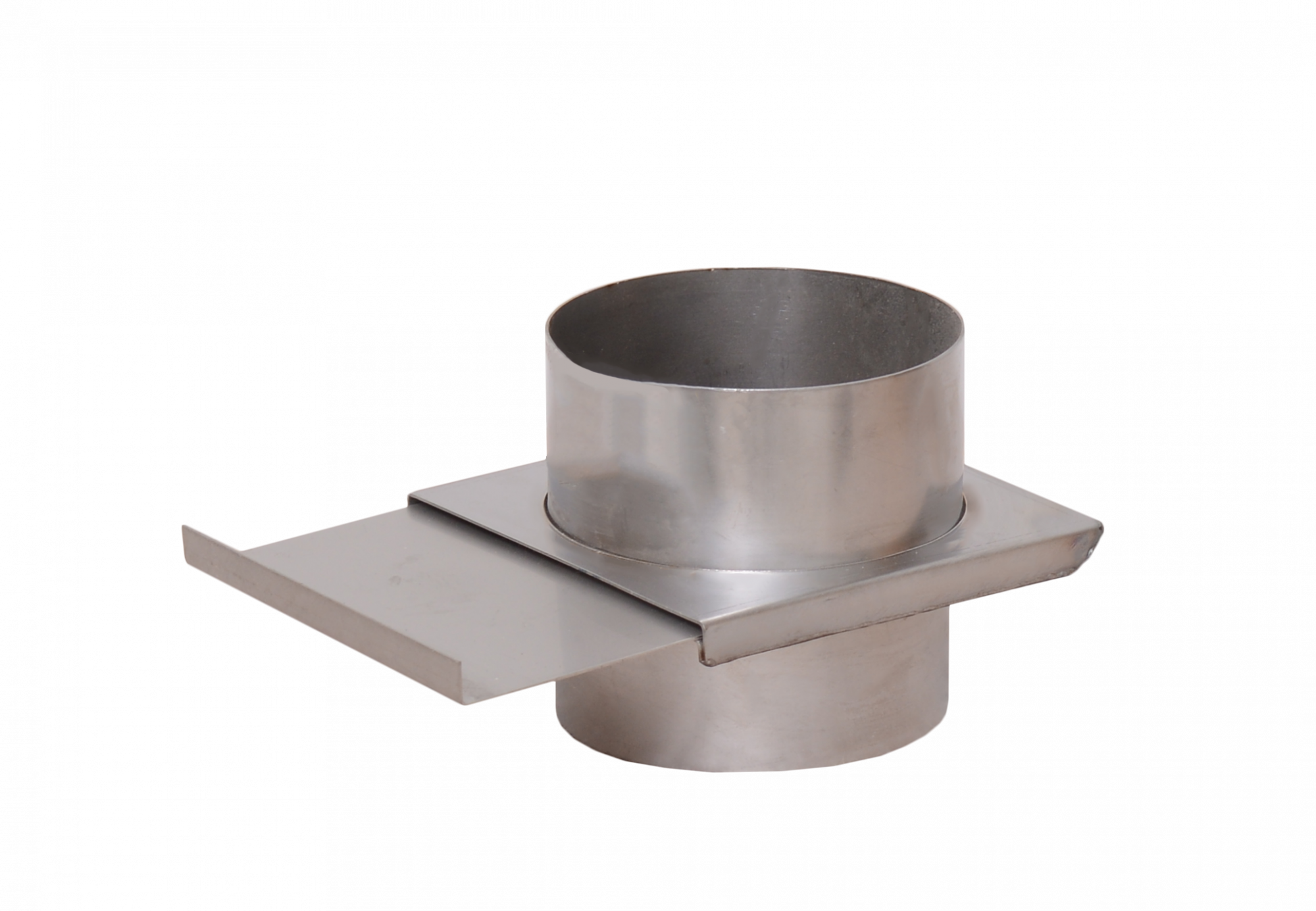

Выдвижной шибер

Ничего сложно здесь нет. Выдвижной шибер – это выдвижная рамка и само основание.

Задвижка дымохода для печи с выдвижной рамкой требует самых точных замеров. Сначала нужно вычислить сечение внутри трубы.
Далее, опираясь на эти замеры, вырезается рамка (чаще всего берется стальной лист), которая будет выдвигаться. На ее конце делается изгиб для более удобного управления. Все концы стоит внимательно зачистить, чтобы не было лишних неровностей.
В зависимости от дымохода для рамки используют стальной лист, полосу или проволоку. Но для круглого дымоотвода есть свой метод. Используют два одинаковых листа метала (толщина – 2 мм) и в середине вырезают два отверстия согласно диаметру трубы. Пластинка, которая войдет в рамку, вырезается отдельно.
Далее нужно приварить конструкцию так, чтобы дыры для трубы совпали. Между листами нужно оставить 4-6 мм свободного места.

Видео-инструкция по изготовление выдвижной печной задвижки для металлического дымохода:

Изготовление поворотного шибера

Для поворотной задвижки потребуется стальной уголок (30 на 30) и листовая сталь толщиной 2 метра.

Сначала измеряют дымоход и делают по этим замерам рамку из уголка.
Вырезаем деталь согласно замерам и примеряем ее к трубе.
Берем кусок трубы с внутренней резьбой и накладываем по центру заготовки. Делаем отметки так, чтобы края трубы были короче самой задвижки на 3 мм.
Отрезаем все лишнее.
Делаем 3 отверстия на заготовке задвижки и привариваем к ним трубу.
Конструкция готова (далее чуть описан процесс установки (после кирпичного варианта).

Самодельная задвижка в печной трубе имеет право на существование. Единственное, что на это дело может уйти много времени из-за количества точных замеров.

Полезная видео-инструкция по изготовлению поворотной шибера:

Сфера применения

Шиберная арматура способна выполнять всего две функции: перекрытие и регулировка потока, но благодаря конструктивным особенностям и вариативности исполнения, применяется в различных сферах:

бытовое и промышленное водоснабжение и водоотведение;
системы переработки сточных вод;
транспортировка газа, нефти и продуктов их переработки;
горнодобывающая промышленность;
производство пищевых и непищевых товаров народного потребления;
вентиляционные системы различного назначения.

Шиберная задвижка для дымохода

Отдельного внимания заслуживает самая первая из шиберных задвижек – дымоходная. Она имеет давнюю историю и очень простую конструкцию: нет ни управляющего механизма, ни уплотнителей, только седла и заслонка-нож.

Старинные печи и камины без задвижки не возводились, так как других способов регулировки тяги не существовало.

Ножевой затвор – прямоугольная чугунная пластина с ручкой – устанавливалась поперек дымохода. В стенках дымовой трубы на высоте чуть больше человеческого роста делались пазы, в которые устанавливалась чугунная рама, позволяющая задвижке свободно ходить вперед-назад, – она и служила комплектом седел. Ручка пластины-затвора выступала за пределы дымовой шахты, что позволяло устанавливать положение шибера от полностью открытого до полностью закрытого, плавно регулируя или полностью перекрывая поток воздуха в трубе.

При открытой задвижке тяга в дымоходе максимальная, дымовые газы отводятся в полном объеме, но и теплый воздух из помещений улетает в трубу. Обычно полностью открывают заслонку при растопке теплового прибора, а затем регулируют ее положение, добиваясь оптимальной тяги, при которой и огонь горит, и дом нагревается. Когда топливо прогорает и прекращается образование дыма, закрывают задвижку, чтобы не выпускать нагретый воздух через дымоход.

Современные печи, камины и котлы, особенно твердотопливные, по-прежнему нуждаются в этом нехитром механизме регулировки тяги. Но с появлением разнообразия в материалах для возведения дымохода появилась и необходимость модифицировать задвижки. Для дымовых шахт и комбинированных дымоотводящих конструкций прямоугольной формы до сих пор популярны чугунные шиберные задвижки. Круглые трубы приходится дорабатывать, устанавливая врезку с седлами, чтобы шибер мог свободно двигаться поперек дымохода.

Способ установки

Монтаж шиберных заслонок выполняется четырьмя методами:

Сварным — торцевые части труб и патрубки арматуры спаиваются с использованием сварочного оборудования. Получается надежный герметичный, но неразборный узел.
Фланцевым – если торцевые части задвижки оснащены фланцами – круглыми или квадратными пластинами с отверстиями, в торцах труб также устанавливают фланцевые переходники. Для соединения элементов трубопровода фланцы совмещают и стягивают болтами, получая разъемный узел.
Резьбовым – патрубки имеют резьбу, соединение выполняется при помощи накидных гаек. Метод используется редко, так как резьбовый узел от вибрации рабочей среды разбалтывается и нуждается в периодическом подтягивании.
Закладным – корпус укладывается горизонтально между участками вертикальной трубы или шахт, узел цементируется. Используется только при монтаже дымовых шахт отопительных агрегатов.

По способу установки выделяют два вида задвижек:

муфтовая – имеет полноценный корпус с патрубками, может присоединяться фланцевым, сварным и резьбовым способом;
межфланцевая – корпус не имеет патрубков, в отдельных случаях корпус представляет собой только раму с седлами, такая задвижка устанавливается в разрез трубопровода или пазы в дымоходной шахте и присоединяется сварным, фланцевым или закладным методом.

https://youtube.com/watch?v=DW1rd956iPk

Разновидности

Регулирующие устройства для вентиляции различают:

по форме;
по типу управления;
по способу установки;
по материалу.

По форме закрывающие элементы бывают круглые или прямоугольные (квадратные). В каждом конкретном случае они подбираются таким образом, чтобы соответствовать форме воздуховода.

Круглые каналы обладают более высокой эффективностью, чем прямоугольные. Но бывает, что конструктивные особенности строения не позволяют везде установить воздухопропускные трубы из-за недостатка места.

Приходится использовать прямоугольные воздуховоды.

В современных вентиляционных системах можно встретить различные варианты схем управления запирающими клапанами. Самым дешевым и простым является ручное открытие и закрытие заслонок.

Но при таком способе управления трудно провести настройку системы. Поэтому существуют другие конструкции.

Чаще всего встречаются модели с электроприводом. На предприятиях и в общественных зданиях запирающие элементы нередко регулируются с помощью гидравлических или пневматических приводов.

Автоматизация функции управления регулировочными устройствами позволяет объединить их в одну цепь и управлять задвижками из единого центра.

Таким образом можно добиться максимально возможной синхронизации в работе всех шиберов, установленных в здании.

При установке регулировочных изделий используется два вида соединений: фланцевое и раструбное. Раструбное соединение применяется для воздуховодов круглого сечения, а фланцевое – для прямоугольных.

Шиберные регуляторы изготавливаются из разных материалов. Например, для дымоходов подвижные пластины делаются из нержавеющей стали, которая устойчива к высокой температуре и воздействию агрессивных сред.

В каналах с принудительным режимом вентилирования устанавливаются изделия из хромированной или легированной стали.

Для схем естественной вентиляции можно применять модели из оцинковки. Встречаются и пластиковые изделия.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе

При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

Дойти до 6 ряда кладки кирпича.
В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы. Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

Делаем отметку на трубе дымохода.
Примеряем нашу заготовку.
Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.
