Обратный клапан для слива конденсата из кондиционера в канализацию

Обслуживание дренажа

Некоторые работы по очистке дренажа для отвода конденсата можно провести своими руками. Однако, рекомендуем выполнять эту работу с напарником, поскольку придется долго стоять на стремянке.

Инструкция по обслуживанию:

1. Найдите дренажный поддон. В некоторых моделях для этого достаточно открыть декоративную крышку, а в некоторых приходится отщелкивать крепления снизу блока и приподнимать аппарат;

2. Отсоедините дренажную трубку от поддона. Аккуратно извлеките ванночку из блока. Будьте осторожны: емкость может быть переполнена;

3. Если трубка выходит на улицу, возьмите толстый кабель и просуньте его в трубку, пока конец провода не выйдет снаружи. Так вы удалите из шланга насекомых и загрязнения. Если засоры не устраняются, возможно, понадобится замена дренажной трубки;

4. Если установлен слив кондиционера в канализацию, прочистите сифон. Большинство современных сифонов для слива конденсата оснащаются специальной дверцей, которую можно открыть и все почистить;

5. Опустошите дренажную ванночку и промойте ее. Если есть плесень или въевшиеся загрязнения, используйте специальные средства для очистки кондиционеров.

Монтаж системы для отвода конденсата

Этот процесс очень прост.

Необходимо снять нижние крепежи с корпуса кондиционера, чтобы он смог подниматься.
В нижней части под вентилятором, который обдувает испаритель, установлена ванночка для сбора конденсата.
С боковой ее стороны есть патрубок, именно к нему и надо при помощи хомута присоединить дренажную трубку отвода конденсата от кондиционера.
Корпус внутреннего блока опускается, устанавливается на место

При этом очень важно, чтобы гофра прошла сквозь него через специальное сделанное в боковой стенке отверстие.

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу

Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%

Теперь остается лишь вывести присоединенный шланг-гофру или в канализацию, или на улицу. Если процесс вывода будет связан с монтажом дренажной трассы, то надо в первую очередь определиться, как проще и удобнее проводить весь процесс. Как уже было сказано выше, оптимальный вариант – проделать штробы, в которые и уложить шланг. Самое главное – выдержать угол наклона не меньше 3%.

Основные неисправности дренажа

Самая часто встречающаяся неисправность системы отвода конденсата из кондиционера – это забивание отверстия ванночки. Пыль и грязь с конденсатом оседает на дно поддона, где образуется ил. Он растет и закрывает собой патрубок. Следствие – переток воды поверх краев ванны. Жидкость начинает капать на пол и подтекать по стенам.

И другие неисправности:

1. Если кондиционер работает зимой на обогрев, то нередко дренажная трубка на улице просто замерзает.
2. Неправильно был выставлен уклон дренажной трассы.
3. Если вышла из строя помпа.
4. Если в системе снизилось количество хладагента, что приводит к обледенению испарителя и подводящих трубок, поэтому лед начинает таять по всей длине трассы, выливаясь водой на пол.
5. Испаритель может покрываться льдом, если перестал работать регулятор давления. Если температура за окном стала снижаться, это может привести к снижению температуры фреона за счет падения его давления.

Очистка дренажной системы

Своими руками прочистить систему отвода конденсата из кондиционера можно лишь в том случае, если засорился патрубок ванночки. Для этого необходимо:

Снять фильтры, расположенные на корпусе прибора перед испарителем. Их надо обязательно хорошо промыть.
Поднимается корпус кондиционера.
Отсоединяется дренажная трубка от поддона.
Последний снимается и промывается

Особое внимание именно отверстию.
Если трубка забита так же, как и сливное отверстие, то ее надо продуть. Если не получается, то придется заменить ее новой.
Все остальные действия по сборке системы слива конденсата производятся в обратном порядке.. Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина

Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей

Специалисты рекомендуют для обеззараживания стоков и поддона вывода конденсата использовать раствор хлоргексидина. Хотя любое бытовое моющее средство, в котором содержится хлор, легко справится с поставленной задачей.

При остальных неисправностях, связанных с выходом из строя того или другого приспособления или детали, лучше вызвать мастера. Самостоятельные действия могут привести к непоправимым последствиям.

https://youtube.com/watch?v=L-4-BgJKNoo

Обслуживание дренажной трубки – гарантия долговечности кондиционера

Неверная установка шланга для слива конденсата может привести к избытку воды внутри внешнего блока кондиционера

Поэтому, важно все сделать правильно. Но не всегда, проблемы настигают хозяина оборудования именно по этой причине. Так, сливной шлаг может просто засориться

Но этого не произойдет, когда за техникой следят. Именно уход за кондиционером является гарантией его эффективной работы. Так как, внешний блок сплит-системы находится на улице, то он постоянно подвергается действию природных факторов. Внутрь заносится пыль и мусор, которые попадают туда с помощью осадков и ветра. В случае появления признаков протекания кондиционера, найти проблемный участок несложно

Так, сливной шлаг может просто засориться. Но этого не произойдет, когда за техникой следят. Именно уход за кондиционером является гарантией его эффективной работы. Так как, внешний блок сплит-системы находится на улице, то он постоянно подвергается действию природных факторов. Внутрь заносится пыль и мусор, которые попадают туда с помощью осадков и ветра. В случае появления признаков протекания кондиционера, найти проблемный участок несложно.

Где находится трубка дренажной системы, знает каждый владелец сплит-системы. Если именно она засорилась, то проблема решается парой быстрых действий. Шланг можно продуть или прочистить вручную, используя любой тонкий продолговатый инструмент. Но засорение шланга происходит редко. Чаще страдает другой важный элемент дренажной системы – резервуар для воды. Именно к нему через небольшое сливное отверстие подключается сливная трубка. В случае засорения этого сосуда, вода заполняет его полный объем. А владелец кондиционера может наблюдать только последствие этого – подтопление. Когда вода начинает переливаться за края ванночки, она попадает на дно самого блока. Накопляясь, жидкость ищет легкий путь удаления через любые щели и отверстия.

Как зависит дренажная трубка от работы самого устройства

Основная причина засорений или плохой пропускной способности дренажной трубки чаще всего возникает из-за человеческого фактора. Только невнимательность и пренебрежительное отношение к бытовой технике способны изменить качество и эффективность работы кондиционера. Но бывают и исключения. К таковым относят:

1. Выведенный из строя датчик давления или его отсутствие. Именно этот элемент может стать причиной некоторых проблем с дренажной системой. При снижении температуры в испарителе, вызванной резким изменением климатических факторов, вода в ванночке и шланге может замерзнуть, что приведет к подтоплению внешнего блока кондиционера.
2. Утечка фреона. Понижение объема этого газа в компрессорно-конденсаторном блоке, может стать причиной понижения температуры в испарителе. Так, вода замерзает, перекрывая сливное отверстие дренажного шланга.
3. Замерзание воды в шланге из-за воздействия низкой температуры на улице. Часто, такая проблема появляется при использовании оборудования в режиме охлаждения.
4. Остальные проблемы, которые могут возникнуть с дренажной трубкой при эксплуатации кондиционера, возникают по причине установщика оборудования и его владельца. Часто, зигзагообразное строение шланга становится дополнительным фактором засорения. Также трубка может лопнуть, когда материал, из которого она изготовлена, некачественный.

Если дренажная труба для кондиционера подключена к фитингам, то на месте их стыков могут появиться зазоры и трещины. Таковые также являются причиной некоторых проблем

Поэтому, важно уделить внимание качеству используемого шланга. И если в комплекте с кондиционером, трубка не обладает теми положительными свойствами, которые необходимы, то лучше приобрести новый элемент

Общая информация

Выше мы уже объяснили, как выглядит типичная дренажная система кондиционера и для чего она необходима. Без дренажа сплит система не сможет работать полноценно, это необходимо для отвода конденсата и слива воды за пределы комнаты.

Дренажная ванночка во внутреннем блоке постепенно наполнится водой, которую нужно куда-то вывести. Для этого к ванночке подсоединяется т.н. дренажная трубка (о ней мы еще поговорим далее). Дренажную трубку можно вывести на улицу или в канализацию. Давайте подробнее рассмотрим оба этих варианта.

Слив конденсата на улицу

Вывод дренажной трубы для кондиционера на улицу — самый дешевый и простой вариант. Трубка выводится через специальное отверстие в стене вместе с трассой кондиционера. К этому способу прибегает большинство владельцев сплит систем. И зачастую монтажники даже не предлагают никаких альтернативных вариантов.

Это удобный и простой метод отвода конденсата, но у него есть ряд существенных недостатков. Во-первых, если неудачно подобрать местоположение трубки, вода будет стекать на соседский балкон, окна или на голову прохожим. Рано или поздно это заканчивается скандалом.

Во-вторых, в трубку забивается пыль, пух и… насекомые. Они организуют там свои гнезда и активно размножаются. В конце-концов это приводит к засору, который необходимо прочистить.

Слив конденсата в канализацию

Сифон для кондиционера

Но существует и другой способ, как можно организовать слив с кондиционера. По уму нужно делать именно так. Речь идет о выводе кондиционера в канализацию. Для этого дренажная трубка не выводится на улицу, а в канализационную трубу.

Однако, и у этого способа есть свои недостатки. Самый главный из них — трудоемкость монтажа. Зачастую в помещении, где установлен кондиционер, нет прямого доступа к канализации. Приходится либо наращивать канализационную трубу, либо вести дренажные трубки до места слива.

Тем не менее, мы убеждены, что вывод дренажа кондиционера в канализацию — наиболее удобный и правильный вариант. Да, подключение кондиционера к канализации отнимает определённое время, нужно сделать штробу в стене, проложить дренажную трубку, подсоединить ее к емкости для сбора воды.

Но все эти работы проводятся лишь один раз, впоследствии не нужно прочищать трубку от насекомых и сталкиваться с другими неприятностями. на наш взгляд, это лучшее решение для дренажа.

Если расстояние от кондиционера до канализации слишком большое и на протяжении дренажной трубки есть перепады высот, лучше дополнительно установить дренажную помпу. Она выполняет роль насоса, помогая воде продвигаться вперед по трубке, чтобы та не застаивалась. Помпа легко монтируется, редко ломается, стоит недорого.

Пару слов о дренажных трубках

На рынке представлено два типа трубок: гофрированные и гладкие. Гладкие используются в том случае, если необходима трубка небольшой длины, например на 1 метр. Подобные ситуации крайне редки, но на этот случай лучше использовать именно гладкую трубку.

В большинстве случаев используется гофрированная дренажная трубка кондиционера. Такой шланг отличается повышенной гибкостью, его можно изгибать в любую сторону. Это особенно удобно при монтаже дренажа в канализацию. Также нет нужды использовать дополнительный крепёж, как в случае с гладкой дренажной трубкой.

Некоторые умельцы умудряются для вывода конденсата кондиционера поставить садовый шланг или трубку для прокладывания электрических кабелей. Это большая ошибка. Не стоит экономить, используя обрезки других материалов. Купите стандартную гофрированную дренажную трубку и не пытайтесь изобрести велосипед.

Особенности

Сухой сифон – это не что иное, как труба (причем она может быть вертикальной или горизонтальной). Корпус сифона может быть изготовлен из пластика или полипропилена. На обоих концах трубки расположены специальные резьбовые хвостовики для крепления: один из них крепится к бытовому прибору, а другой – выходит в канализационную систему.

Внутренняя часть сифона содержит в себе специальное устройство, обладающее затвором, которое работает как клапан. Именно благодаря этой конструкции запах из канализации не проходит внутрь помещения, так как она перекрывает сечение трубы сифона.

Такая характеристика сухого сифона особенно важна при засорах и загрязнениях (особенно для тех потребителей, которые проживают на первых этажах многоквартирных домов): в случае поломки сантехнического оборудования загрязненная и неприятно пахнущая жидкость не будет поступать в помещение.

Помимо всего вышесказанного, следует отметить еще несколько особенностей сухого сифона, которые выделяют постоянные пользователи данной сантехнической конструкции.

• Сухой сифон – долговечное и надежное устройство. Его эксплуатация проходит без осложнений, не требуются регулярные проверки, прочистки либо сервисное обслуживание. Кроме того, он сохраняет свои функциональные способности довольно длительный период.
• Для правильной и качественной работы практически все подвиды сифонов нуждаются в наличии воды. Конструкция сухого типа является исключением из этого правила.
• Устройство разрешено устанавливать даже в тех помещениях, которые не отапливаются в холодное время года.
• Материал, из которого произведен сухой сифон, обладает противокоррозионными свойствами.
• Устройство изготовлено согласно требованиям российских стандартов, оно имеет все необходимые лицензии и сертификаты соответствия.
• Установка данной конструкции – довольно простой процесс, поэтому выполнить ее сможет даже новичок.
• Благодаря своей компактности, а также возможности как горизонтальной, так и вертикальной установки, сифон может монтироваться даже в сложноустроенных комплексных сантехнических системах в небольшом пространстве.
• Внутренняя конструкция устройства препятствует постоянному скоплению и застою воду внутри трубы, а потому способна обезопасить жильцов не только от неприятных запахов, но и от появления и размножения вредоносных бактерий и микробов.

Варианты отведения воды из кондиционера

Существует несколько популярных способов:

• вывод конденсата наружу через отверстие в стене. Наиболее распространенный вариант решения вопроса, но и самый неправильный с точки зрения действующих правил и обычной этики;
• сбор влаги в специальный бачок. Более приемлемый метод, но он требует постоянного контроля за уровнем воды в резервуаре;
• дренаж от кондиционеров в канализацию. Это самый сложный и максимально правильный во всех отношениях способ удаления конденсата.

Первые два варианта используются чаще всего. Сброс воды наружу встречается повсеместно. Первые кондиционеры все были установлены таким образом, контроль за соблюдением норм был введен позже и существенных изменений пока не наблюдается. Использование специальных емкостей для приема влаги решает вопрос только до момента переполнения объема. Если момент пропущен, вода выливается на пол или иные поверхности. В условиях многоквартирного дома такая ситуация чревата затоплением соседей и постоянными конфликтами.

С точки зрения трудозатрат, самым сложным является дренаж от кондиционеров в канализацию, нормы и правила которого требуют соединения двух систем. Подключение дренажного трубопровода к канализационной системе нуждается в грамотном монтаже. Если схема присоединения сливной трубки создана с ошибками, возможны нежелательные и опасные последствия.

Обзор сифона для сбора конденсата от систем кондиционирования воздуха

Описание сифона

Встроенный сифон для сбора конденсата от систем кондиционирования воздуха, вертикальный, с гидрозатвором высотой 93мм и механическим запахозапирающим устройством, не пропускающим запах из канализации при высыхании воды в гидрозатворе, с декоративной крышкой. Входной патрубок Ø32мм под пайку ПП трубы с эластичным переходником для подсоединения труб Ø16, Ø20, Ø25мм. Выпускной патрубок Ø16, Ø20, Ø32мм.

Комплектация сифона

• Нижняя часть монтажной коробка 166*120*42мм (В*Ш*Г) из УПС.
• Верхняя часть монтажной коробки 176*130*48мм (В*Ш*Г) из УПС, имеющая подрезаемую по уровню штукатурки декоративную крышку 176х130мм с пружинными зажимами для крепления к нижней монтажной коробке.
• Сифон разборный с гидрозатвором и механическим запахозапирающим устройством – шариком, из ПП.

Технические характеристики сифона

• Присоединительные размеры: Вход Ø16, Ø20, Ø25, Ø32мм, Выход Ø16, Ø20, Ø32мм.
• Вес: 0,35 кг.
• Пропускная способность: 0,09 л/с.
• Срок службы: не менее 50 лет.

Принцип действия сифона

При сливе дренажа от систем кондиционирования воздуха вода проходит через три патрубка, герметично соединенные между собой с помощью уплотнительных прокладок и уголков. Патрубки имеют гидрозатвор высотой 93мм и механическое запахозапирающее устройство в виде шарика, который при высыхании гидрозатвора не пропускает запахи из канализации.

Виды сифонов

Устройства классифицируют по двум признакам: конструктивное исполнение и способ вывода влаги.

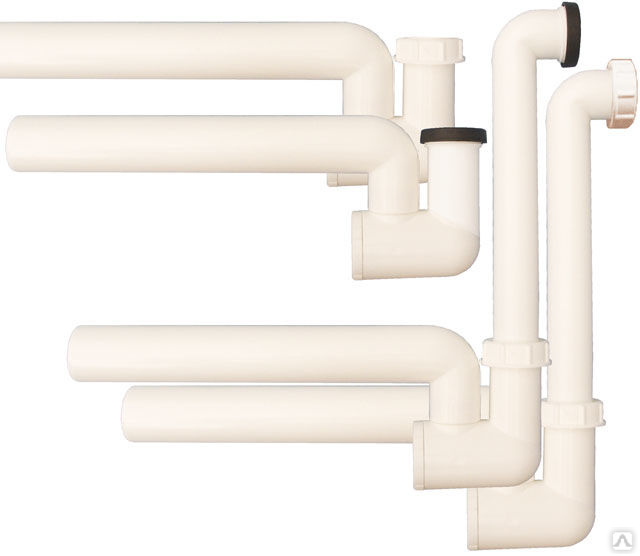

Модель дугообразной формы с гидрозатвором

Стандартный вариант отличается громоздкими размерами. Высота водяного затвора должна быть в пределах 140-320 мм. Патрубки изготавливаются прозрачными для визуального контроля. Диаметр выхода 40 мм. Для подпитки гидрозатвора возможно подключение стиральной машины. Модель рекомендуется при повышенном давлении или разрежении в дренажном трубопроводе. Среди минусов агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

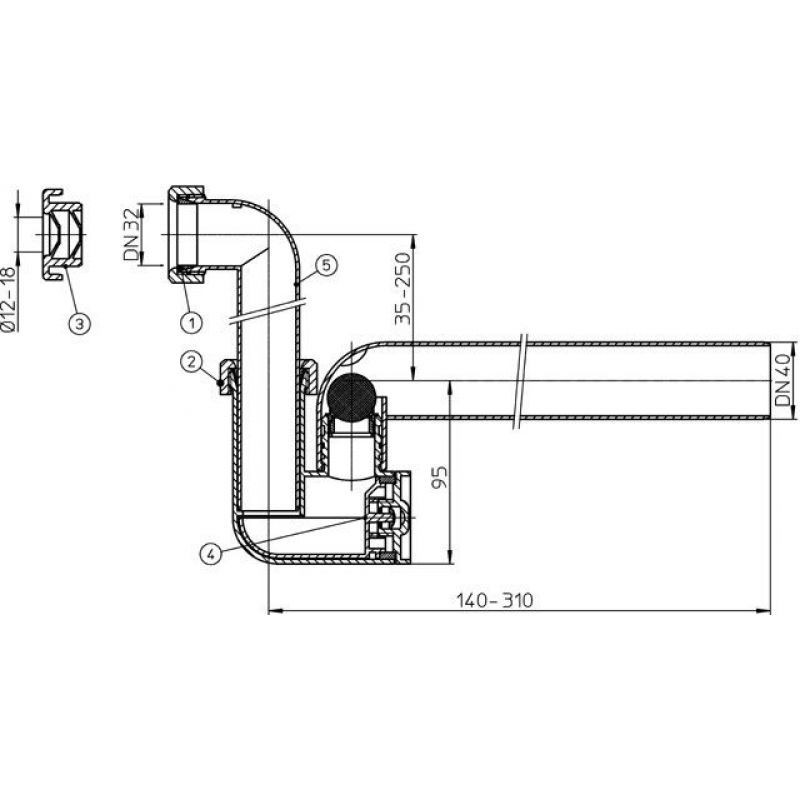

Конструкция с гидрозатвором и запахозапирающим механизмом

Компактный вариант, предназначенный для скрытого и открытого монтажа. В агрегате предусмотрен водный затвор и запахозапирающий механизм в виде шарика АБС. При падении уровня гидрозатвора запирающий клапан перекрывает патрубок отвода. Модель оснащается прочисткой — камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Выпуск горизонтальный DN40.

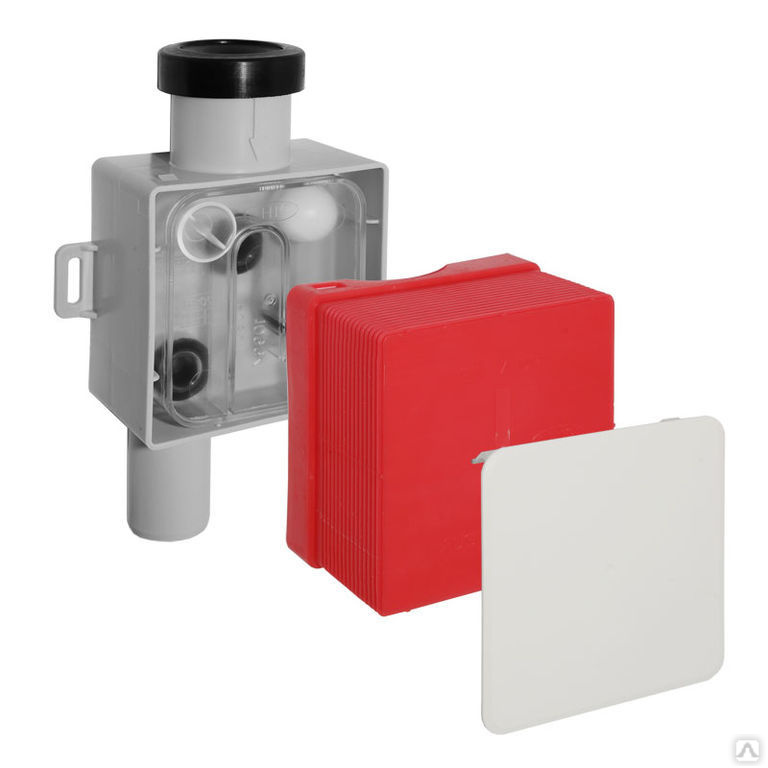

Система для скрытого монтажа

Узел сифона для дренажа кондиционера в канализацию скрыт в пластиковом коробе. Корпус агрегата устанавливается в стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. Размер корпуса 100x100x60 мм. К коробке подводятся две трубки — входной патрубок и выпуск в канализацию. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри корпуса размещается прозрачная кассета с водным затвором и запахозапирающим устройством. Клапан открывается при прохождении конденсата и опускается после ухода воды. Кассета сменная, ее самостоятельно извлекают и очищают от грязи.

В комплекте имеет строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места монтажа учитывается требование — минимальное расстояние между выпускным патрубком сплит-системы и сифоном 2 м. Для обслуживания узла достаточно снять декоративную крышку.

Сухой агрегат

Использование гидрозатвора — простое и дешевое решение проблемы запирания неприятных канализационных запахов. Без регулярного возобновления водной преграды ее преимущества исчезают.

Наиболее распространенный вариант — эластичная трубка с молекулярной памятью. В обычном состоянии она сомкнута и запирает канализационные газы. Во время прохождения воды трубка раскрывается, затем возвращает первоначальную форму. Преимущества сухого затвора:

• компактный размер;
• благодаря гладкой поверхности мембраны или трубки прибор не засоряется;
• служит надежным препятствием распространению запаха из канализации;
• не перемерзает в зимнее время;
• отсутствие колен обеспечивает высокую пропускную способность;
• допустим вертикальный и горизонтальный монтаж.

Сухой сифон применяется не только для дренажа кондиционеров, его устанавливают под ванны и раковины на даче.

Второй пункт классификации — способ выхода конденсата:

• вертикальный выпуск;
• горизонтальный выпуск;
• комбинированный вариант.

Общая информация

Принцип работы кондиционера заключается в конденсации избыточной влаги, взятой из воздуха.

Конденсат собирается в дренажный поддон или сбрасывается непосредственно на улицу. Однако нередко избыточная влага скапливается в поддоне или

Однако часто возникают ситуации, когда избыточная влага скапливается в поддоне или внутри сливной трубы, появляется неприятный запах, а в тяжелых случаях развивается плесень.

Дренажные системы спроектированы таким образом, что избыточная влага может стекать самотеком в поддон или наружу без какого-либо риска, в отстойник или наружу без использования дополнительного оборудования. Однако это не всегда технически или эстетически возможно. В таких случаях используются следующие дренажные насосы.

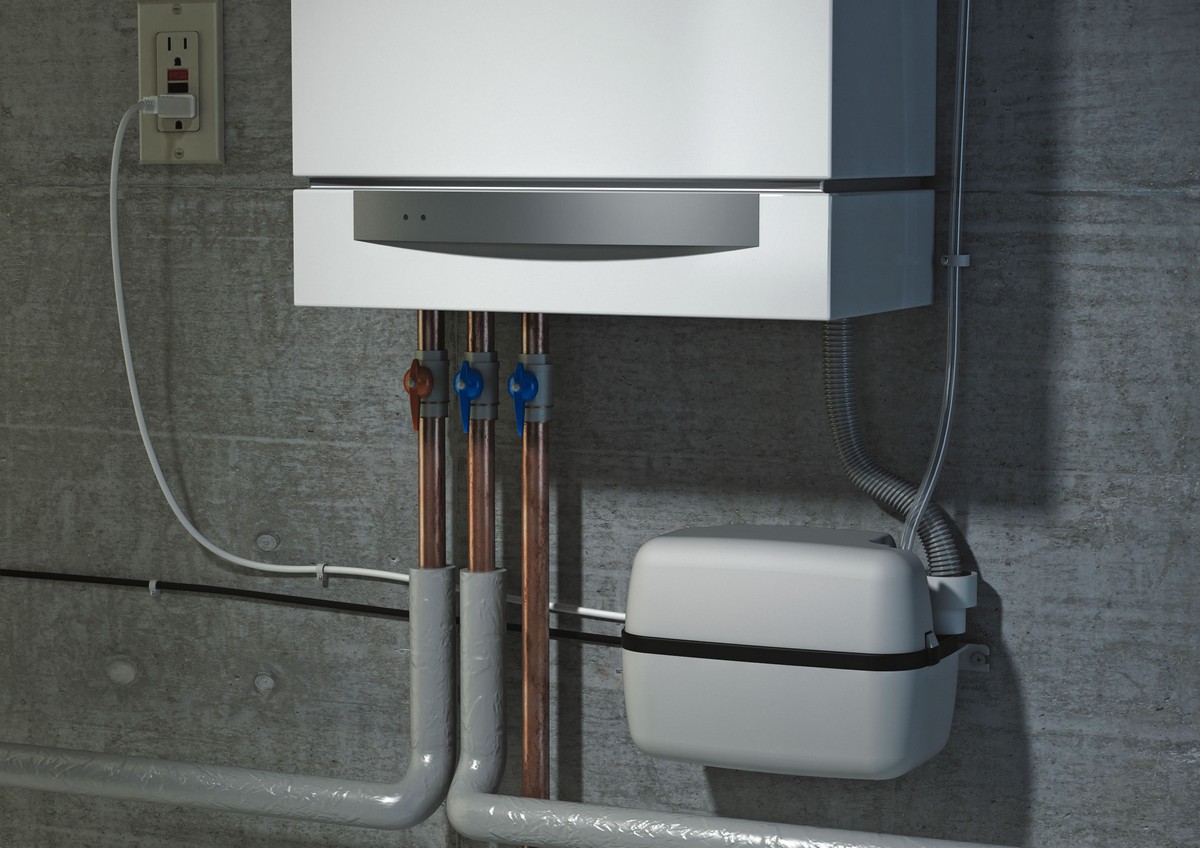

Выгребной насос работает по тому же принципу, что и обычный насос. По этой причине его часто называют сливной насос системы кондиционирования воздуха. Это простое и недорогое устройство для откачки конденсата и застоявшейся воды из системы.

Стандартная помпа состоит из емкости для сбора, насоса, датчика уровня и системы отвода конденсата.

Более дешевые и простые модели оснащены поплавком.

Разбор кондиционера

Качественная чистка занимает не менее 3-4 часов и предусматривает полную разборку прибора

Перед тем, как приступать к проведению процедуры, стоит изучить инструкцию по эксплуатации, уделив особое внимание особенностям конструкции. Кондиционер состоит из внутреннего и внешнего блоков

Более подробная схема устройства представлена в техническом паспорте.

Необходимо подготовить следующие инструменты:

• пылесос или пароочиститель;
• кисточку с мягким ворсом или зубную щётку;
• мягкие безворсовые тряпочки;
• крестовую отвёртку;
• ёмкость с водой;
• моющее средство;
• тонкая проволока или провод длиной 50 см.

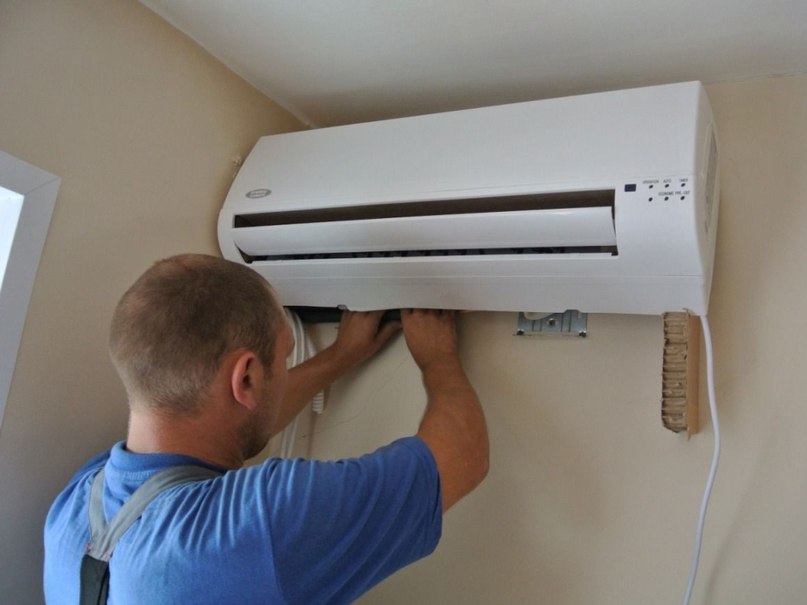

Самостоятельно разбирать можно только внутренний блок кондиционера. Последовательность выполнения работ:

1. Открывают блок путем нажатия на пластиковые фиксаторы, которые находятся на боковых стенках прибора.
2. Извлекают фильтры, напоминающие ячеистую сеточку. Для очистки от загрязнений их помещают в ёмкость с мыльным раствором, затем промывают проточной водой. Фильтр оставляют до полного высыхания, нельзя использовать фен или помещать деталь на батарею.
3. В некоторых моделях устройств предусмотрен дезодорирующий элемент. Его необходимо снять.
4. Открывают нижнюю заслонку, снимают с защелок и вытаскивают из пазов. Возможно потребуется дополнительно прокрутить деталь или отсоединить от направляющих лопастей воздуха.
5. Снимают корпус, откручивая винты в нижней части прибора, при помощи которых он крепится к внутренней части. При помощи отвёртки отсоединяют защёлки.
6. От внешнего кожуха корпуса необходимо отсоединить разъёмы блока электроники.
7. Если в модели кондиционера предусмотрен ионизатор воздуха, то предварительно отключают разъёмы и выкручивают крепежные винты.
8. Откручивают шаговый моторчик или снимают защитную крышку и отсоединяют съёмный штекер направляющей шторки.

Пластиковый корпус сплит-системы моют мыльным раствором и оставляют до полного высыхания в месте, защищённом от попадания прямых солнечных лучей. Деталь нельзя мыть горячей водой, чтобы не деформировать. В противном случае пластмасса пожелтеет. Это не только непривлекательно выглядит, но и приводит к разрушению защёлок.

Назначение устройства

Выведение дренажного шланга на улицу сквозь отверстие в стене — самый простой способ отведения конденсата. Гибкая трубка длиной 80 см служит для слива образовавшейся влаги. Простой и доступный вариант имеет свои минусы: он запрещен СНиПом, капли попадают на прохожих, в зимнее время дренажная труба перемерзает. В частном доме добавляется размывание отмостки. Оптимальный выход — подключение кондиционера к канализации. Непременным условием грамотного монтажа является установка сифона с запахозапирающим устройством. Он пропускает жидкость в одном направлении, предотвращает проникновение в помещение не только запаха, но и опасных газов.

Предназначение

Сифон для сплит-системы представляет собой специальное устройство, соединяющее трубку вывода конденсата с канализационной системой. Главным назначением прибора является отвод влаги из кондиционера в сливные коммуникации и защита помещений от неприятного запаха нечистот. Более того, использование сифона обеспечивает эстетику наружной части зданий, предотвращая стекание воды на стены и тротуар. При этом вместе с эстетической составляющей присутствует и практическая.

Так, вода, капающая из отводящей трубки, образует лужи и излишне увлажняет отмостки домов. Это, в свою очередь, негативно отражается на фундаменте и со временем приводит к его разрушению. В зимний период кондиционеры, не оснащённые сифоном, рискуют выйти из строя из-за промерзания конденсата внутри дренажной трубки.

Монтаж дренажной системы

От дренажного отверстия внутреннего блока кондиционера прокладывается гибкий шланг. Для его размещения в стене пробивается штроба.

Магистраль не должна делать резких поворотов, они препятствуют равномерному стоку жидкости. Допустим угол 45°.

До входа в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж выполняется с помощью обжимных гаек. На корпусе агрегата отмечено направление движения потока. Стрелка помогает определить вход и выпуск. Соединение с канализационной сетью выполняется с разрывом струи. После установки проводится испытание системы.

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

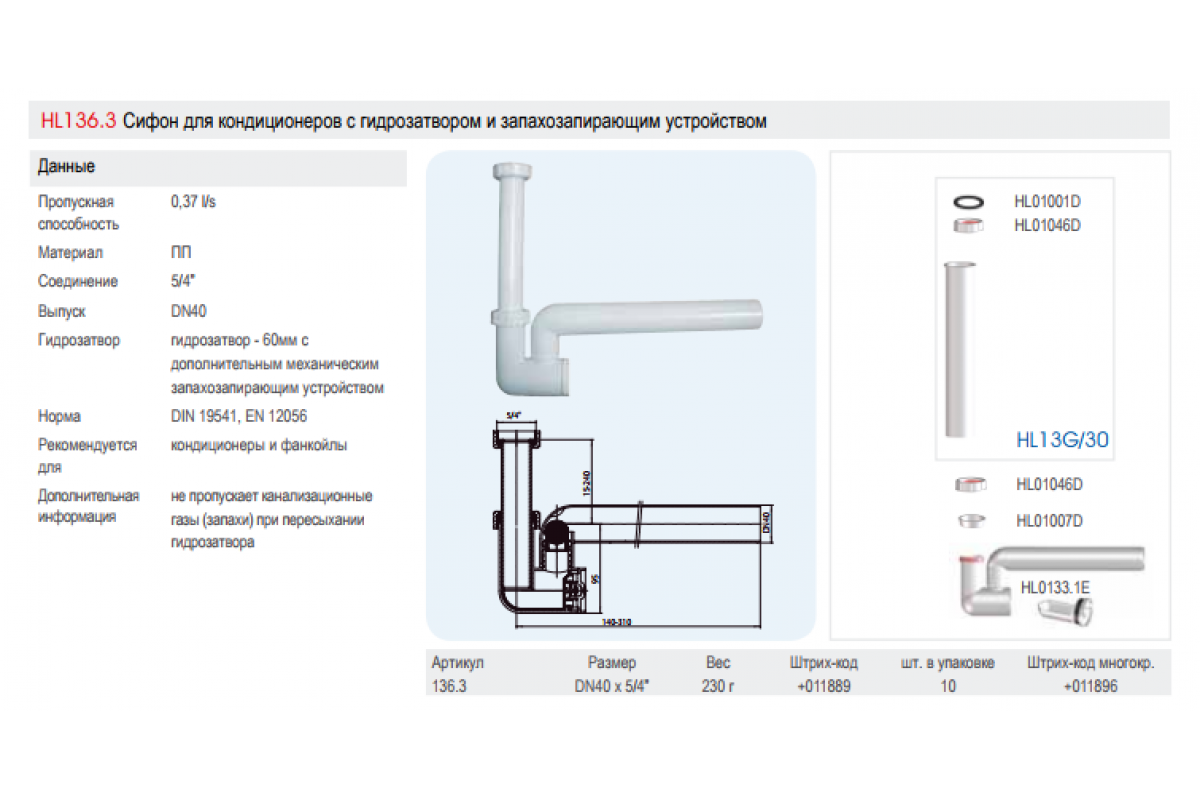

• HL 136.2 — сифон с гидрозатвором;
• HL 138 — встроенная система;
• HL 136 N — агрегат с водным затвором и шариковым запахозапирающим устройством.

Vecamo

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.

McAlpine

Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже — 0,7-1.7 л/с.

Самостоятельное изготовление

В магазинах сифоны для дренажа из кондиционера стоят от полутора до двух тысяч рублей, и многие пользователи задумываются о самостоятельном изготовлении такого устройства. Мнение на этот счет разноречивое: кто-то говорит однозначно, что нельзя сделать – дешевле купить. Но есть и противоположное мнение.

Предлагается два варианта самодельных гидрозатворов:

Вариант № 1. Без применения специальных инструментов в домашних условиях можно изогнуть трубу U-ной формы. Один конец ее соединить с кондиционером, а другой вставить в патрубок от канализации. Такое устройство оправдает себя лишь тогда, когда сплит система будет постоянно в работе. Но если кондиционер длительное время простаивает, то из колена устройства жидкость испарится, и зловонные запахи из канализационной трубы заполнят помещение.

Вариант № 2. Этот способ изготовления сухого гидрозатвора при настенном или потолочном размещении кондиционера. В чем его суть? Для такого самодельного устройства понадобится компенсатор (обычная пластиковая труба с заужением диаметром около 60 мм). Внутрь ее вставляется двухсторонний резиновый манжет (от стиральной машины), с подрезанным буртиком.

Сверху на отверстие манжеты опускается теннисный шарик. Нижняя часть трубы вставляется в канализационную трубу, а в верхнее отверстие вставляется шланг, отводящий конденсат из кондиционера. Принцип действия такого сухого гидрозатвора заключается в следующем.

Во время работы сплит системы выделяется влага от теплообменника, капиллярных трубок, радиатора и других элементов. Постепенно через капельную воронку отвода от дренажа кондиционера она стекает по отводному шлангу в выставленный компенсатор. Шарик приподнимается под напором дренажной жидкости из кондиционера, освобождая для нее слив в канализационную магистраль. После понижения напора со стороны конденсата шарик встает на свое место под собственным весом и плотно перекрывает отверстие.

Подробнее о самостоятельном изготовлении сухого гидрозатвора можно посмотреть по видео:

Общая информация

Во время работы кондиционера в системе образуется конденсат. Он собирается в дренажном поддоне, откуда затем по дренажной трубке выводится из внутреннего блока. В большинстве случаев дренажная трубка выходит прямо на улицу. Вы наверняка не раз замечали, как на фасаде дома висит кондиционер и из него в буквальном смысле капает вода. Подобные ситуации нередко приводят к конфликтам с соседями.

А еще такой “прямолинейный” способ вывода конденсата запрещен СНиПами. Вода будет стекать не только на соседский балкон, но и на фасад дома, а также на голову прохожим. А если кондиционер установлен в загородном доме, то со временем вода гарантировано разрушит отмостку. Ведь не зря говорят, что вода камень точит.

Чтобы решить эту проблему, дренажную трубку нужно вывести не на улицу, а в канализацию. Для этих целей используется обратный клапан или, как его часто называют, просто сифон с затвором. Это нехитрое приспособление необходимо для беспрепятственного вывода конденсата, при этом в помещение не проникнут ни зловонные запахи, ни опасные для здоровья пары газов.
