Расчет мощности охлаждения кондиционера
Существует установленный параметр, согласно которому для охлаждения помещения с объемом в 30 м3 нужен прибор с мощностью в 1 кВт. Если учитывать площадь помещения, то на кондиционер с мощностью в 1кВт может охладить 10 м2. Именно это соотношения используют многие консультанты и люди, которые сталкиваются с выбором сплит системы. Но, это соотношение не является точным вариантом расчета мощности охлаждения кондиционера. Если вы хотите быть уверенными в правильности выбора, то вам необходимо точно рассчитать мощность кондиционера с учетом всех факторов.
Итак, как рассчитать мощность сплит системы, и на какие факторы при этом стоит обратить внимание:
В каком месте будет устанавливаться агрегат. Сегодня их устанавливают и в магазинах, и в офисах, и в квартирах и других жилых и нежилых помещениях
Если вы проживаете в двух комнатной квартире и хотите создать в ней комфортные условия проживания, то лучше обратить внимание на мульти-сплит систему, которая имеет блоки с разной мощностью. Если же вы хотите установить данную технику в спальне, то не стоит рассматривать вариант с напольным моноблочным кондиционером, который в процессе работы издает сильный шум. Конечно, такой техникой можно охладить помещение, но взамен вы нарушите тишину, которая просто необходима для отдыха
При расчетах и выборе техники стоит учесть ее назначение. Большинство приборов могут не только охлаждать помещение, но и обогревать его. Также есть кондиционеры, которые просто охлаждают помещение. Достоинством такой техники является низкая стоимость. Также стоит обратить внимание на другие функции сплит системы. Некоторые кондиционеры работают с воздухом, который находится внутри комнаты. А есть и такие системы, которые проводят подачу свежего воздуха с улицы. Для того чтобы точно рассчитать параметры сплит системы, необходимо учесть точную площадь помещения. Даже 1 м2 может повлиять на эффективность выбора. Таким образом, можно подобрать сплит систему по площади квартиры. На эффективность работы кондиционера влияет и количество комнат в квартире или магазине. Существуют некоторые системы, которые могут обслуживать несколько помещений одновременно. К такой технике относят мульти-сплит системы, которые устанавливаются на стены, а также промышленные кондиционеры, основной особенностью которых является высокая производительность охлаждения.
Конечно, такой техникой можно охладить помещение, но взамен вы нарушите тишину, которая просто необходима для отдыха. При расчетах и выборе техники стоит учесть ее назначение. Большинство приборов могут не только охлаждать помещение, но и обогревать его. Также есть кондиционеры, которые просто охлаждают помещение. Достоинством такой техники является низкая стоимость
Также стоит обратить внимание на другие функции сплит системы. Некоторые кондиционеры работают с воздухом, который находится внутри комнаты
А есть и такие системы, которые проводят подачу свежего воздуха с улицы. Для того чтобы точно рассчитать параметры сплит системы, необходимо учесть точную площадь помещения. Даже 1 м2 может повлиять на эффективность выбора. Таким образом, можно подобрать сплит систему по площади квартиры. На эффективность работы кондиционера влияет и количество комнат в квартире или магазине. Существуют некоторые системы, которые могут обслуживать несколько помещений одновременно. К такой технике относят мульти-сплит системы, которые устанавливаются на стены, а также промышленные кондиционеры, основной особенностью которых является высокая производительность охлаждения.
Наличие определенной техники, которая выделяет тепловую энергию в процессе эксплуатации. К такой технике можно отнести кухонную плиту, компьютер, электрочайник и другие. Наличие дополнительных источников тепла приводит к повышению мощности охлаждения. Таким образом, повышение продуктивности агрегата компенсирует наличие источников тепловой энергии. Особого внимания нужно уделить и окнам. Большую роль в охлаждении комнаты играет количество окон, их размеры, а также то, на какую сторону они выходят. Особенно этот фактор стоит учесть тогда, когда в комнате установлены обычные деревянные окна без стеклопакета. Ока являются основной конструкцией, через которую в помещение поступает тепло. Поэтому, при расчете необходимо учесть все, что связано с окнами. Количество проживающих в комнате людей. Человеческое тело выделяет близко 100 Вт. Поэтому, необходимо учесть этот фактор, для того чтобы компенсировать данный источник тепловой энергии.
Зная все эти факторы можно точно рассчитать производительность данной техники, и выбрать оптимальный вариант для себя.
Советы по экономии электроэнергии
Несколько советов по энергосбережению при эксплуатации сплит-систем:
- Выбирайте инверторную систему кондиционирования.
- Не используйте режим экстренного охлаждения, при котором прибор работает с максимальной производительностью.
- Используйте режимы типа «эко», «эконом», «ночной» с минимальным энергопотреблением.
- Своевременно чистите фильтры в зависимости от их типа и рекомендаций производителя.
- Не открывайте, двери и окна в помещении, где работает кондиционер.
- Не используйте без надобности другие электроприборы, особенно нагревательные.
Сплит-система перестала быть роскошью и перешла в разряд необходимого оборудования. Потребление энергии современными кондиционерами может и не превосходить энергопотребление утюга, электрочайника или стиральной машины – главное ответственно отнестись к выбору и эксплуатации прибора.
Как рассчитать мощность кондиционера?
Расчет потребления электроэнергии кондиционером зависит от многих показателей, в том числе от:
- количества квадратных метров в помещении;
- чиcла людей и домашних питомцев, проживающих в комнате;
- теплоизоляции помещения;
- степень поступления солнечных лучей в помещении;
- объемных характеристик кондиционируемой площади;
- геометрии и конфигурации;
- количество и мощность электроприборов в помещении:
- наличия и количества дверных и оконных проемов.
Для того, чтобы определить требуемую мощность прибора, используются специальные расчетные формулы, которые измеряют тепловую энергию в ваттах.
Специалисты, работающие в данной отрасли, придерживаются мнения, что общий стандарт рекомендуемой мощности воздушного охлаждения на каждые 10 квадратных метров площади составляет 1кВт. Также на каждого проживающего там человека добавляется еще 0,1 кВт.
Способы расчета
Профессионалы различают точный и приблизительный расчет мощности кондиционера. Сначала производят приблизительный расчет, а уже на месте установки делают окончательную доработку. Следует заметить, что корректными расчеты могут считаться только для одного помещения. В том случае, когда устройство должно обслуживать смежные комнаты, неизбежно возникает перекос температурного режима и проветривания: вблизи от кондиционера гуляет сквозняк, а в отдаленных местах сохраняется духота.
Также нужно учитывать, что совершенные вычисления являются актуальными исключительно для средних, до 70-80 квадратных метров, помещений в зданиях капитальной постройки: коттеджей, городских квартир в многоэтажных домах, офисов.
Метод расчета мощности охлаждения содержит показатель Q, который основан на суммировании всех возможных источников тепла:
Q = Q1 + Q2 + Q3,
Первый показатель Q1 — это тепло, входящее в помещение от окна, потолка, стен и пола. Рассчитываем по формуле: Q1 = S * h * q / 1000, где
h — высота помещения (м);
S — площадь помещения (кв. м);
q — вариативный коэффициент, который колеблется между 30 – 40 Вт/ м?:
- средняя освещенность = 35;
- затененное помещение — q = 30;
- светлые помещения с большим количеством солнечных лучей q = 40.
Второй показатель Q2 – это теплопритоки от присутствующих в кондиционируемом помещении людей:
- пассивное состояние — 0,10 кВт;
- при ходьбе — 0,13 кВт;
- при совершении активных действий — 0,20 кВт.
Q3 – это генерируемые бытовой техникой теплопритоки в суммарном выражении:
0,3 кВт — величина, получаемая от персонального настольного компьютера;
0,2 кВт — величина, получаемая от жидкокристаллического телевизора.
Специалисты по установке кондиционеров учитывают все электроприборы, находящиеся в помещении. Считается, что любой агрегат выделяет во внешнюю среду треть потребляемой мощности.
Итак, начинаем расчет мощности кондиционера. Он состоит и нескольких этапов:
- Определяем высоту потолка. Если этот параметр является стандартным 2,50-2,70 метра, то формула не требует корректировки.
- Определяем площадь помещения. Тут все, как всегда: ширину комнаты умножаем на ее длину.
Теперь рассчитываем:
Q (теплопритоки) = S (площадь помещения) * h (высота помещения) * q (средний коэффициент 35 — 40 Вт/кв. м).
Дано: помещение площадью, например, 20 квадратных метров и с потолком на высоте 2,7 метра, окна с южной стороны, проживают или часто бывают 3 человека, при этом в комнате имеется торшер с одной лампочкой и плазменный телевизор, производим расчет:
Q суммарное =20х2,7х40+3х130+200+300= 2100+390+500=2990вт
Ответ: Мощность охлаждения должна равняться 2.99 кВт или 2990 Вт
Чтобы подобрать оптимальную модель техники на данное помещение, следует ориентироваться на мощность несколько выше, например, кондиционер с параметром мощности на 3,5 кВт.
Что касается энергопотребления, то это не значит, что мощность кондиционирующего устройства будет находиться в прямой зависимости к уровню потребляемой электроэнергии. Совсем наоборот, данный прибор съест в два, а то и в четыре раза меньше электричества. Например, подобранная модель с мощностью 3,5 кВт потребует не более 1,5 кВт электричества.
Итак, на помещение в 20 квадратных метров будет оптимальной покупка кондиционера линейки Fujitsu General с указанной мощностью.
В том случае, когда расчет делается для производственного помещения или большого офиса со множеством работников, лучше обращаться к специалистам, потому что там нужно учитывать влияние и других существенных параметров.
Если расчет не получается выполнить самостоятельно, то всегда можно воспользоваться услугами виртуального калькулятора, расчеты которого оказываются верными в 99% случаев. Просто введите туда все требуемые размеры, характеристики и количества единиц, и вы получите результат в виде рекомендации.
Учет притока свежего воздуха от приоткрытого окна
Методика, по которой мы рассчитали мощность кондиционера, предполагает, что кондиционер работает при закрытых
окнах и свежий воздух в комнату не поступает. В инструкции к кондиционеру обычно также говорится о том, что
эксплуатировать его необходимо при закрытых окнах, иначе наружный воздух, попадая в помещение, будет создавать
дополнительную тепловую нагрузку. Следуя инструкции, пользователю приходится периодически отключать кондиционер,
проветривать помещение и снова включать его. Это создает определенные неудобства, поэтому покупатели часто
интересуются, можно ли сделать так, чтобы и кондиционер работал, и воздух был свежим.
Для ответа на этот вопрос нам нужно разобраться, почему кондиционер может эффективно работать вместе с
приточной вентиляцией, но не может — с открытым окном. Дело в том, что система вентиляции имеет вполне
определенную производительность и подает в помещение заданный объем воздуха, поэтому при расчете мощности
кондиционера можно легко учесть эту тепловую нагрузку. С открытым окном ситуация иная, ведь объем воздуха,
попадающий через него в комнату, никак не нормируется, и дополнительная тепловая нагрузка неизвестна.
Эту проблему можно попробовать решить, установив окно в режим зимнего проветривания (приоткрыв форточку) и
закрыв в комнате дверь. Тогда в помещении не будет сквозняков, но небольшое количество свежего воздуха будет
постоянно поступать внутрь. Сразу оговоримся, что работа кондиционера с приоткрытым окном не предусмотрена
инструкцией, поэтому мы не можем гарантировать нормальную работу кондиционера в таком режиме. Тем не
менее, во многих случаях такое техническое решение позволит поддерживать в помещении комфортные условия без
периодического проветривания. Если вы планируете использовать кондиционер в таком режиме, то необходимо учесть
следующее:
- Мощность Q1 должна быть увеличена на 20 — 25% для компенсации тепловой нагрузки
от приточного воздуха. Эта величина получена исходя из однократного дополнительного воздухообмена при
температуре / влажности наружного воздуха 33°С / 50% и температуре внутреннего воздуха
22°С. В калькуляторе вы можете выбрать другую кратность воздухообмена (рекомендуемое значение
для жилых помещений — от 1 до 2). - Потребление электроэнергии возрастет на 10 — 15%. Заметим, что это является одной
из основных причин запрета эксплуатации кондиционеров при открытых окнах в офисах, отелях и других
общественных помещениях. - В некоторых случаях теплопритоки могут оказаться слишком большими (например, при очень жаркой погоде) и
кондиционер не сможет поддерживать заданную температуру. В этом случае окно придется закрыть. - Желательно выбрать инверторный кондиционер, поскольку он имеет переменную мощность охлаждения и будет
эффективно работать в широком диапазоне тепловых нагрузок. Обычный (не инверторный) кондиционер увеличенной
мощности из-за специфики своей работы может создавать некомфортные условия, особенно в небольшом
помещении.
Во сколько обойдется летний комфорт
Если предположить, что не отличающийся особой экономичностью старт-стопник «девятка» будет включен 8 часов в сутки, при умеренно жаркой погоде, и его мощность потребления 0,8 киловатт, то дневной расход электроэнергии примерно составит 6,4 кВт/час. Умножив это число на среднюю стоимость киловатта электричества в 4,32 рубля, получим 28 рублей. В таком случае месячный расход составит 840 р (28х30=840).
По утверждению производителей, инверторный кондиционер расходует на 40% меньше электроэнергии. Это значит, что он будет потреблять уже не 0,8 киловатт, а приблизительно 0,5. При этом, он будет охлаждать так же, как и старт-стопник. Что касается дневного расхода электричества, то он составит 17 рублей за 8 часов и 510 р за месяц (17х30=510).
Типовой расчет мощности кондиционера
Типовой расчет позволяет найти мощность кондиционера для небольшого помещения: отдельной комнаты в квартире или коттедже, офиса площадью до 50 – 70 м² и других помещений, расположенных в капитальных зданиях. Расчет мощности охлаждения Q (в киловаттах) производится по следующей методике:
Q = Q1 + Q2 + Q3
| Q1 теплопритоки от окна, стен, пола и потолка. | Q1 = S * h * q / 1000, где S площадь помещения (м²); h высота помещения (м); q коэффициент, равный 30 – 40 Вт/м³: | |
Q2 сумма теплопритоков от людей. | Теплопритоки от взрослого человека: 0,1 кВт в спокойном состоянии; 0,13 кВт при легком движении; 0,2 кВт при физической нагрузке; | |
| Q3 сумма теплопритоков от бытовых приборов. | Теплопритоки от бытовых приборов: 0,3 кВт от компьютера; 0,2 кВт от телевизора; | |
Мощность кондиционера должна лежать в диапазоне Qrange от –5% до +15% расчетной мощности Q.
Пример типового расчета мощности кондиционера
Рассчитаем мощность кондиционера для жилой комнаты площадью 26 м² c высотой потолков 2,75 м в которой проживает один человек, а также есть компьютер, телевизор и небольшой холодильник с максимальной потребляемой мощностью 165 Вт. Комната расположена на солнечной стороне. Компьютер и телевизор одновременно не работают, так как ими пользуется один человек.
Сначала определим теплопритоки от окна, стен, пола и потолка. Коэффициент q выберем равным 40, так как комната расположена на солнечной стороне:
Q1 = S * h * q / 1000 = 26 м² * 2,75 м * 40 / 1000 = 2,86 кВт.
- Теплопритоки от одного человека в спокойном состоянии составят 0,1 кВт.
Q2 = 0,1 кВт - Далее, найдем теплопритоки от бытовой техники. Поскольку компьютер и телевизор одновременно не работают, то в расчетах необходимо учитывать только один из этих приборов, а именно тот, который выделяет больше тепла. Это компьютер, тепловыделения от которого составляют 0,3 кВт. Холодильник выделяет в виде тепла около 30% максимальной потребляемой мощности, то есть 0,165 кВт * 30% / 100% ≈ 0,05 кВт.Q3 = 0,3 кВт + 0,05 кВт = 0,35 кВт
- Теперь мы можем определить расчетную мощность кондиционера:
Q = Q1 + Q2 + Q3 = 2,86 кВт + 0,1 кВт + 0,35 кВт = 3,31 кВт Рекомендуемый диапазон мощности Qrange (от -5% до +15% расчетной мощности Q):
3,14 кВт < Qrange < 3,80 кВт
Нам осталось выбрать модель подходящей мощности. Большинство производителей выпускает сплит-системы с мощностями, близкими к стандартному ряду: 2,0 кВт; 2,6 кВт; 3,5 кВт; 5,3 кВт; 7,0 кВт. Из этого ряда мы выбираем модель мощностью 3,5 кВт.
БТЕ (BTU) Британская Тепловая Единица (British Thermal Unit). 1000 БТЕ/час = 293 Вт.
БТЕ/час.
Как рассчитать мощность потребления кондиционера для комнаты
Рассчитать, мощность кондиционера как для комнаты, так и для любого бытового помещения, можно самостоятельно.
Возьмем комнату: площадь 20 кв. м, высота потолков 3 м, проживает 1 человек, есть компьютер, телевизор и холодильник. Комната солнечная, оргтехника работает поочередно.
Расчет:
- Тепловые притоки в комнату складываются от стен и потолка Q1, от человека Q2 и от техники, выделяющей тепло Q 3.
- В солнечной комнате для определения Q1 применяется q 20х3х40/1000 = 2,4 кВт. Q2 принято в спокойном состоянии 0,1 кВт. Q3 определяем суммой тепловыделения компьютера, как наиболее затратного – 0,3 кВт и холодильника 30% от мощности в 150 Вт – 0,05 кВт. Тепловыделение – 2,4 кВт + 0,1 Квт + 0,35 кВт =2,85 кВт.
- Используя Q range (-5~+15)% нужно искать кондиционер с мощностью охлаждения 2,7 – 3,3 кВт.
- Выбираем по таблице модель подходящей мощности.
Самостоятельно выбирая климатическую систему по мощности охлаждения, необходимо учитывать, что мощность кондиционера может быть не в киловаттах , а в единицах BTU/час, этот показатель отвечает британской системе измерения дюймы/фунты. Можно воспользоваться табличкой, которая связывает модельный ряд с мощностью кондиционера, по британской и международной системам.
| Ряд | BTU | кВт | Ряд | BTU | кВт |
| 7 | 7000 | 2,1 | 36 | 36000 | 10,6 |
| 9 | 9000 | 2,6 | 42 | 42000 | 12,3 |
| 12 | 12000 | 3,5 | 48 | 48000 | 14,0 |
| 18 | 18000 | 5,3 | 54 | 54000 | 15,8 |
| 24 | 24000 | 7,0 | 56 | 56000 | 16,4 |
| 28 | 28000 | 8,2 | 60 | 60000 | 17,6 |
Зная охладительную способность, всегда можно определить сколько мощности в единицах измерения потребляет кондиционер.
Важно правильно выбрать сплит систему, оконный или напольный кондиционер. Излишняя потребляемая мощность может привести к нарушению режима
Так, расчеты по небольшой комнате позволяют подобрать мобильный блок, настенный и оконный кондиционер. Напольно- потолочные и канальные fggfhfns используются если площадь больше 26 кв. метров.
Расстояние между наружным и внутренним блоками кондиционера
Это расстояние коммуникаций между внутренним и наружным блоком
На такую характеристику часто не обращают внимание, а зря. Дело в том, что если сократить длину трассы с рекомендуемых 5 метров (в большинстве случаем, именно 5 метров рекомендуемое расстояние) — до 1-2 метров, то изменятся параметры холодильного цикла, что приведет к скорейшему выходу прибора из строя
В таких случаях часто трассу закручивают кольцом за наружным блоком. Не опытные мастера обрезают трассу до необходимой длины.
Расстояние между наружным и внутренним блоками, перепад высот
По мимо минимальной длины, есть еще и максимальная длина трассы коммуникацией. Для бытовых приборов обычно это 15-20 метров, все что свыше, уже по силам только промышленным кондиционерам. Чем длиннее трасса, тем меньше КПД прибора. Нагрузка на компрессорный блок возрастает, теплопотери увеличиваются.
Виды
Существует много разновидностей сплит-системы, которые различаются по мощности, месту эксплуатации и формам.
Настенная
Ее называют бытовой или домашней, поскольку чаще, в жилых помещениях устанавливается именно она. Достоинство этого вида заключается в низкой стоимости, так как его можно приобрести за 12000 р. Стандартно уличный блок устанавливается под окном, а комнатная часть монтируется под потолком для большего радиуса обдува.
Потолочная и напольно-потолочная
Этот вид сплит-систем менее распространен, однако удобен. Комнатный блок можно установить в нижней части стены или на потолке, но только если у вас нет натяжного потолка. Если устройство установлено в нижней части комнаты, тогда поток воздуха будет направлен вверх, а струя потолочного кондиционера будет обдувать по горизонтали. Это избавит вас от прямых попаданий, а комната будет охлаждаться равномерно.
Существуют улучшенные конструкции, способные одновременно захватывать четыре направления, при этом с помощью пульта управления вы сможете изменять мощность каждого из них.
Канальная
Устройство чаще используется в офисах и магазинах, поскольку его средняя мощность составляет 10–23 кВт. Особенностью таких сплит-систем является возможность охлаждать сразу несколько комнат. Стандартно поток струи подается для всех разветвлений одинаково, поэтому, если вы хотите подавать для каждой комнаты отдельную температуру, вам придется устанавливать дополнительные электроприводы и термостаты в каждую комнату.

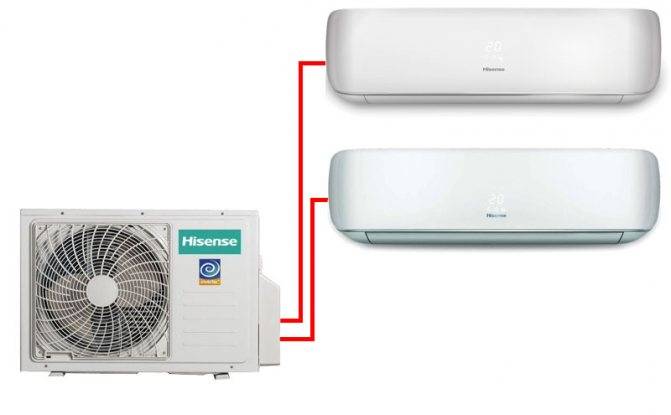

Мульти сплит-системы
Устройство состоит из одного уличного блока и нескольких комнатных. Оно позволяет охлаждать до 5 комнат одновременно, при этом температуру каждого блока можно менять при помощи пульта дистанционного управления.
За счет большого количества шлангов, компрессоров, проводников и вентиляторов, монтировать мульти-систему сложно и долго. Чаще конструкция используется в комплексных бизнес-центрах и промышленных помещениях, поэтому называется промышленной.
Существует два вида мульти сплит-систем:
- Фиксированная. Предоставляется в готовом комплекте. Вы можете самостоятельно выбрать необходимое количество внутренних блоков. В дальнейшем нельзя будет добавить или убрать блоки самостоятельно.
- Наборная. Этот вариант отличается возможностью одновременного подключения разного количества блоков.
Универсальное устройство дает возможность подключить любой по типу и виду блок.
Инверторная
Инверторный тип устройства оснащен электроприводом, способным автоматически регулировать обороты вентилятора. Если задать соответствующую температуру, то он будет ее поддерживать не постоянным запуском электропривода при изменении показателей, а постоянным изменением оборотов. То есть, двигатель будет работать постоянно, постепенно изменяя обороты. Такой электропривод актуален в местах постоянного присутствия людей. К ним относятся офисы, магазины, конференц-залы и другие публичные места.
Инверторный кондиционер отличается от стандартного меньшим потреблением электроэнергии и большей износоустойчивостью двигателя.
Сплит-системы для аллергиков
Для аллергиков существуют напольные и настенные кондиционеры. Эффективнее очищать воздух будет настенный тип устройства, поскольку из-за сложной конструкции будет происходить улучшенная фильтрация. Внешне сплит-система для аллергиков ничем не отличается от стандартной, но в нем есть отсек для фильтра. У бюджетных моделей есть ограничения по типу фильтров, так как для сложной процедуры фильтрации потребуется мощный компрессор. Дорогие сплит-системы оснащены несколькими порогами, создавая ступенчатую фильтрацию.
Дизайнерские модели
Процесс обработки, охлаждения или нагрева воздуха, в дизайнерских сплит-системах происходит аналогично стандартным. Вся разница заключается во внешнем виде. Такие сплит-системы обычно выделяются уникальными формами и расцветками, чтобы можно было максимально соответствовать интерьеру.
На рынке набирают популярность замаскированные кондиционеры, представляющие собой картины или какой-либо уникальный материал. Причем форма сплит-системы уже не стандартная, а квадратная, прямоугольная или закругленная. Как правило, такие устройства считаются самыми дорогими.

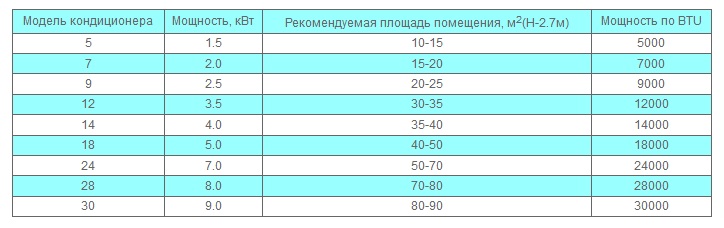

Расчет мощности охлаждения по квадратным метрам
Итак, одна и та же модель сплит-системы выполняется в нескольких вариациях, рассчитанных на разные объемы помещения. Естественно, каждый производитель маркирует свои изделия, чтобы все было понятно торговым представителям, установщикам и конечным покупателям. Но если первые в курсе, как ориентироваться в обозначениях, то далеко не все потребители владеют такой информацией.
Маркируются устройства по производительности холода. Данный параметр выражается в кВТU, одна единица которого в час составляет 293 Вт. На фото выше показан пример такой маркировки – все данные содержатся в точном названии модели. Какие варианты там могут быть:
07 – мощность аппарата составит 2 кВт. Такое устройство может быть установлено в комнате на 18-20 квадратов
Обратите внимание, что указано 7, а не 0,7 единиц, иначе запутаетесь в расчетах;
09 – тут мощность возрастает до 2,5/2,6 кВт. Производители рекомендуют их для комнат не более 26 метров квадратных;
12 – является самым мощным вариантом для бытовых сплит-систем
Она способна эффективно охладить помещение до 35 квадратов.
Некоторые компании используют другую маркировку. Например, фирма Toshiba имеет в модельном представителей со значениями 10 и 13. Чтобы рассчитать их мощность, умножаем эти цифры на 293. То есть 10-ка составит 2,9 кВт. Другая японская фирма Mitsubishi в своей маркировке использует сразу квадратные метры. При этом параметры приборов остаются теми же, но маркировка уже более понятна для конечных потребителей.
Однако чистый расчет по квадратным метрам таит в себе неточности, про которые вам в магазине продавец навряд ли расскажет, так как и сам может не знать, или просто не пожелает тратить лишнего времени, так как нужных данных у вас под рукой может не оказаться. Сейчас мы намекаем на высоту потолков в ваших комнатах, ведь логично, что в помещениях с потолками в 2,7 и 3,4 м будет разный объем воздуха, причем разница является существенной.
По этой причине в методику, описанную выше нужно внести следующие коррективы:
- Если потолок в помещении не выше 3 м, то для его эффективного охлаждения будет хватать 100 Вт охлаждающей энергии на 1 квадрат.
- От 3 до 3,4 м этот параметр вырастает и составляет уже 120 Вт;
- 3,4-4 м – 140 Вт на один метр;
- Выше 4 м – 160 Вт.
Больших значений нет, так как в жилых помещениях более высокие потолки обычно не делаются – там в ход идут уже промышленные сплит-системы.
Указанные параметры энергии охлаждения рассчитаны на помещение, в котором нет дополнительных источников темпа, коими мы люди также являемся. Поэтому при точном расчете, обязательно стоит рассчитывать, сколько человек в среднем в охлаждаемом помещении могут находиться. Также добавляем бытовые аппараты: телевизоры, компьютеры, печки (если установить систему нужно на кухне) и так далее.
Расчет тут грубый и усредненный, но все равно помогает существенно улучшить результат. На одного жильца и один бытовой прибор в среднем считается по 300 Вт тепловой энергии, выделяемой в окружающее пространство.
Приведем простой пример расчета. Возьмем гипотетическую комнату на 20 квадратов, в которой постоянно находится два человека, один из которых работает на компьютере, а другой просто лежит на диване и отдыхает. Потолки в комнате не выше 3 м, а значит, берем по 100 Вт на единицу площади. В результате получаем 2 кВт от площади комнаты и еще 900 Вт – от людей и техники. Итого – 2,9 кВт. Чтобы охладить такую комнату по расчетам нам потребуется 09,10 или 12 по маркировке изделий.
Внимание! Мы сказали, что показатели усредненные. На самом деле человек в состоянии покоя выделяет не более 100 Вт энергии, при незначительной активности этот параметр растет до 130 Вт, а при серьезных физических нагрузках поднимается до 200
То же самое касается и бытовой техники. Она выделяет много тепла при максимальных нагрузках. В обычном режиме эксплуатации показатели не очень высокие, так что в нашем примере, разумно будет ограничиться 9-кой, тогда как 7-ка, которая рассчитана на указанную площадь будет справляться плохо.
Как вычисляют необходимую мощность?
Сразу стоит отметить, что потребляемая мощность не имеет ничего общего с мощностью охлаждения, кроме единицы измерения. Например, аппарат, потребляющий 700 Вт может работать с мощностью до 2 кВт. Правда, нередко в инструкции к оборудованию пишут ее в непривычной для российских покупателей системе (британской) – БТЕ/ч, определяющей количество теплоты, необходимое для нагрева одного фута воды на 1 градус Фаренгейта.
Определяем мощность кондиционера по формуле
С используемой в нашей стране системой СИ она согласуется с помощью формулы:
1 Вт = 3,4 БТЕ/ч
или
1000 БТЕ/ч = 293 Вт
Соответствие мощности охлаждения, указываемой в единицах BTU (British Thermal Unit), с более привычной в нашей стране системой исчисления, кВт, можно найти в таблице:
| Мощность, кВт | Мощность, BTU | Маркировка |
| 2,1 | 7000 | 7 |
| 2,6 | 9000 | 9 |
| 3,5 | 12000 | 12 |
| 5,3 | 18000 | 18 |
| 7,0 | 24000 | 24 |
| 8,2 | 28000 | 28 |
| 10,6 | 36000 | 36 |
| 12,3 | 42000 | 42 |
| 14,0 | 48000 | 48 |
| 15,8 | 54000 | 54 |
| 16,4 | 56000 | 56 |
| 17,6 | 60000 | 60 |
В большинстве случаев для вычисления требуемой мощности оборудования достаточно прибегнуть к простой формуле:
X = X1+X2+X3, где
X1 – «естественное» тепло стен, потолка и пола, его находят следующим образом:
X1 = S * H * Q / 1000, где
S – площадь помещения (в кв. м),
H – высота помещения (м),
Q – коэффициент, указывающий на освещенность (30 – для затененного помещения, 35 – со средней освещенностью, 40 – хорошо освещенное).
X2 – теплоизлучение человека (0,1 – в спокойном состоянии, 0,13 – небольшие по амплитуде и силе движения, 0,2 кВт – при активном движении). Естественно, параметр надо умножить на количество человек обычно находящихся внутри помещения.
X3 – теплоизлучение бытовой техники (0,2 – телевизор, 0,3 кВт – компьютер, в целом, для других приборов принято правило, что они излучают до 30% потребляемой мощности).
После получения результата стоит добавить до 15% для запаса. Методика является более или менее точной для жилых помещений (квартир, домов). В административных зданиях и тем более производственных помещениях приходится учитывать больше параметров.
Например, при постоянном открытии входных дверей рекомендуется увеличить мощность на 20%, чтобы компенсировать входящий теплый воздух. Во время проветривания стоит отключать охлаждение, ввиду нецелесообразности «гонять» изделие в максимальном для них режиме без видимого эффекта.
Нередко приходится учитывать при подборе и нагрев крыши, если помещение находится на самом верхнем этаже и отсутствует чердак. В этом случае теплоизлучение потолка будет выше, для упрощения расчетов принимают за факт необходимость роста мощности кондиционера на 15%.
При нестандартном остеклении рекомендуется добавлять на каждый квадратный метр стекла 100-200 Вт, что должно компенсировать повышенный нагрев помещения за счет солнечного света (чем больше окон находится на солнечной стороне, тем большую цифру используют).
Исходя наиболее часто встречающихся типовых условий подбор варианта идет следующим образом:
- Высота стен до 3,5 м, площадь комнаты до 22 кв. м – 2 кВт.
- Высота стен до 3,5 м, площадь комнаты до 28 кв. м – 2,5 кВт.
- Высота стен до 3,5 м, площадь комнаты до 38 кв. м – 3,5 кВт.
- Высота стен до 3,5 м, площадь комнаты до 55 кв. м – 5 кВт.
При подборе модели кондиционера для квартиры этого достаточно, в офисе же, конечно, стоит обращать внимание на человеческий фактор, постоянно работающий прибор или на частоту открытия входных дверей. Если в домашних условиях, окна обычно зашторены или закрыты жалюзи, то в офисах придется предусмотреть это, для улучшения эффекта от функционирования охлаждающей аппаратуры
