Схемы систем отопления двухэтажного дома

Метод организации движения носителя

Конструкции отопления, установленного в полу, по принципу действия не отличаются от коллекторных систем. Однако в качестве нагревательных элементов в данном случае выступают трубопроводные контуры, жестко зафиксированные в стяжку или же спрятанные в межэтажное перекрытии. На строительном рынке за таким системми закрепилось название «теплые полы».

По методу организации движения воды нагревательные системы подразделяются на два вида:

1. Гравитационные.
2. Принудительные.

Что касается коллекторов и теплых полов, то в таких конструкциях сила тяжести не способна запустить циркуляцию из-за недостаточно острых углов наклона труб и ограниченности их диаметров.

Однотрубные СО

Однотрубные системы являются замкнутым контуром одного трубопровода. Образно выражаясь, секционные батареи отопления «нанизаны» на этот трубопровод, закольцованный от выхода котла к его входу.  Тепло, полученное от котла, переносится теплоносителем последовательно от радиатора к радиатору, омывая их внутренние поверхности. Соответственно, температура жидкости в каждом последующем радиаторе ниже, чем в предыдущем.

В любом отдельно взятом помещении двухэтажного частного дома, которое расположено территориально по проекту ближе к котлу-теплоисточнику, температура водяного теплоносителя будет выше, чем в отдаленных комнатах.

На рисунке проиллюстрирован принцип однотрубной концепции, основанной на подаче горячего (красная линия от котла) и отводе остывшего (синяя линия, идущая к котлу) теплоносителя по одной трубопроводной трассе.

Принцип работы однотрубной СО

При использовании однотрубной схемы монтажа отопления работают два способа подключения обогревательных приборов:

1. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме «сверху вниз»:

• вход горячей воды осуществляется в верхней точке теплоприбора (красная стрелка);
• выход остывающей воды – через нижнюю точку (синяя стрелка).

Данная схема наиболее проста для монтажа своими руками и наименее материалоемкая, в ней отсутствуют дополнительные соединения и элементы, однако у нее есть два огромных минуса:

• не допускается отключение отдельного радиатора для замены или проведения локальных ремонтных работ при заполненном контуре СО;
• отсутствует возможность выполнения регулировок работы отопительной системы жилища в целом и каждого прибора в отдельности.

Способы подключения батарей отопления однотрубной СО

2. Трубопроводы магистральной теплосети подсоединяются к патрубкам радиаторов последовательно вдоль линии теплотрассы по схеме, практикующей нижнее подключение горячей воды (красная стрелка) и отвод из нижнего противоположного патрубка (синяя стрелка). В обиходе эту схему называют «ленинградкой», поскольку широкое внедрение такого способа подключения батарей началось в Ленинграде в период широкомасштабных застроек в послевоенные годы.

В настоящее время однотрубную схему ленинградку для контуров с естественной или принудительной циркуляцией успешно  усовершенствовали, добившись от нее возможности:

• полного отсечения поступления водяного теплоносителя при необходимости локального ремонта в зоне отдельного радиатора;
• регулировки своими руками тепловой мощности прибора на локальном участке отопления.

Для этого в классическую схему однотрубной ленинградки на входе и выходе из батареи вмонтировали запорные вентили,  перенаправляющие  поток горячего теплоносителя от котла в обход радиатора.

Столь популярную ленинградку с успехом используют в двухэтажном и даже трехэтажном варианте частной постройки. В качестве примера можно указать вариант нижнего подключения секций радиатора с близкорасположенными вертикальными патрубками.

Современные модернизированные схемы ленинградки с нижним подключением отопительной аппаратуры

Схемы систем отопления в двухэтажном доме

Для двухэтажного дома может быть использована коллекторная, однотрубная и двухтрубная система разводки. При использовании однотрубной системы регулировать температуру в помещениях достаточно сложно, так как невозможно перекрыть один из радиаторов, когда все остальные приборы работают.

Однотрубная система подразумевает последовательную циркуляцию горячей воды от прибора к прибору.

Двухтрубная система отопления более универсальна, поэтому лучше подходит для двухэтажного дома. Конструкция подразумевает присоединение как каждому агрегату отопительной системы двух труб, по одной из них подается горячая вода, а по другой выводится остывшая.

От однотрубной системы такой вид схемы отличается порядком присоединения отопительных приборов. Специалисты советуют для повышения эффективности ставить регулировочный бак перед каждым радиатором .

Независимо от площади дома, в двухэтажной постройке всегда достаточно расстояния между верхней точкой подающей магистрали и центром котла для нормальной циркуляции теплоносителя. Такая схема позволяет устанавливать расширительный бак не на чердаке, а на верхнем этаже. Трубу подачи при этом прокладывают под подоконниками или потолком.

Двухтрубная система с циркуляционным насосом, помимо установки радиаторов, позволяет установить водяные «теплые» полы. К отопительной системе можно подключить полотенцесушители на всех этажах и другие подобные приборы.

Стояки для второго этажа рекомендуется размещать непосредственно вблизи самого отопительного котла.

Коллекторные системы

Преимуществом коллекторной системы является то, что монтаж выполняется со скрытыми трубопроводами. Работы может выполнять человек, не имеющий особых навыков в ремонте и строительстве. Отопление может быть проведено как на двух, так и на одном из этажей. Котел размещают на первом этаже, а расширительный бак на втором. Трубы с горячей водой прокладывают под подоконниками или потолком. На каждом радиаторе устанавливается отдельный регулирующий кран.

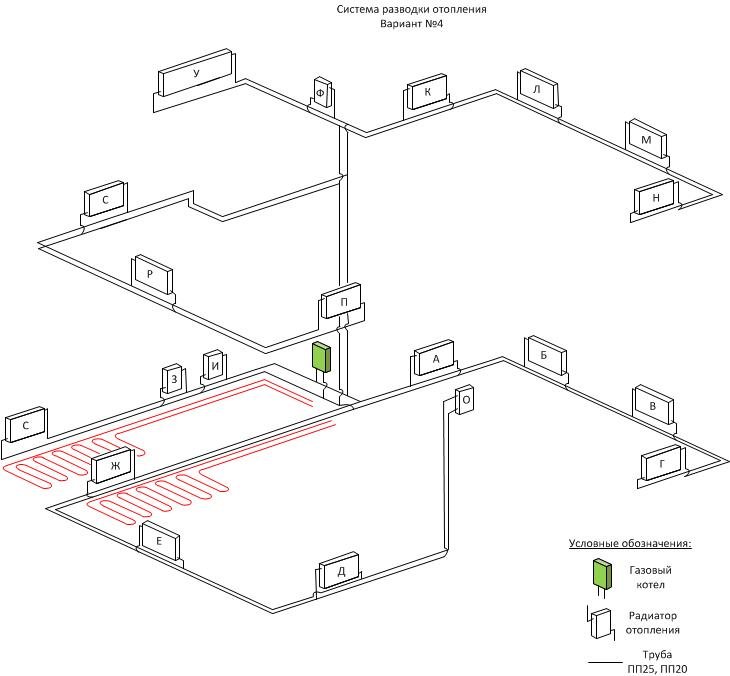

Для монтажа предпочтительна коллекторная или лучевая схема, которая позволяет регулировать температуру во всех помещениях дома. Трубы скрывают в конструкции пола, а коллекторы размещают в специальных шкафах или нишах стен на каждом этаже. Там же монтируют всю запорную арматуру.

К каждому радиатору подводят трубы от коллекторов, причем система отопления должна быть с принудительной циркуляцией. Это дает возможность снизить разность температуры воды на входе и выходе, а также упростить систему, сделать ее более компактной и избежать излишнего расходования материалов. Запорная арматура в виде шаровых кранов позволяет отключать от циркуляции любой радиатор, не влияя на работу всей отопительной системы.

Преимуществом коллекторной системы является то, что каждый контур отопления является, по сути, независимым и может быть оснащен собственным циркуляционным насосом, автоматикой и кранами.

Трубы для водяного отопления

Для разводки отопительной системы используют трубы из самых разных материалов. В дорогих элитных особняках используют медные трубы, которые имеют высокую стойкость к коррозии и способны выдерживать очень высокую температуру и давление. Соединяют трубы из меди методом высокотемпературной пайки с использованием серебросодержащего припоя. Такие трубы можно легко спрятать в стены, так как срок их службы довольно высок и замены не потребуется очень долго. Медный трубопровод способен послужить нескольким поколениям владельцев дома. Единственный недостаток медных труб – высокая цена.

Трубы из стали используются достаточно редко, так как материал не устойчив к коррозии. В некоторых случаях для монтажа применяют трубы из нержавеющей или оцинкованной стали, которые соединяют резьбовым соединением. Для выполнения таких работ требуется квалификация и определенные навыки.

Самыми распространенными для устройства отопительных систем в двухэтажных домах являются металлопластиковые трубы:

• На полимерных изделиях внутри не откладывается осадок, что является одним из главных достоинств этого материала. Металлопластиковые трубы устойчивы к коррозии.
• Доступная цена делает этот вид труб наиболее востребованным при монтаже отопительных систем.
• Работы выполняются при помощи прессовых или резьбовых соединений без использования сварки, что делает относительно легким монтаж отопления двухэтажного дома своими руками.

Недостаток полимерных труб – высокий коэффициент теплового расширения. Такие параметры при неправильной эксплуатации могут привести к протечкам.

Двухтрубные СО

В двухтрубных контурах циркуляции подвод горячей воды от котла и возврат остывшего теплоносителя к котлу осуществляются по двум независимым трубопроводам, называемым, соответственно, подачей и обраткой. В отличие от однотрубной ленинградки, отопительные двухтрубные системы способны подавать радиаторам на обоих этажах частной двухэтажки теплоноситель одинаковой температуры, что благоприятно сказывается на микроклимате жилища.

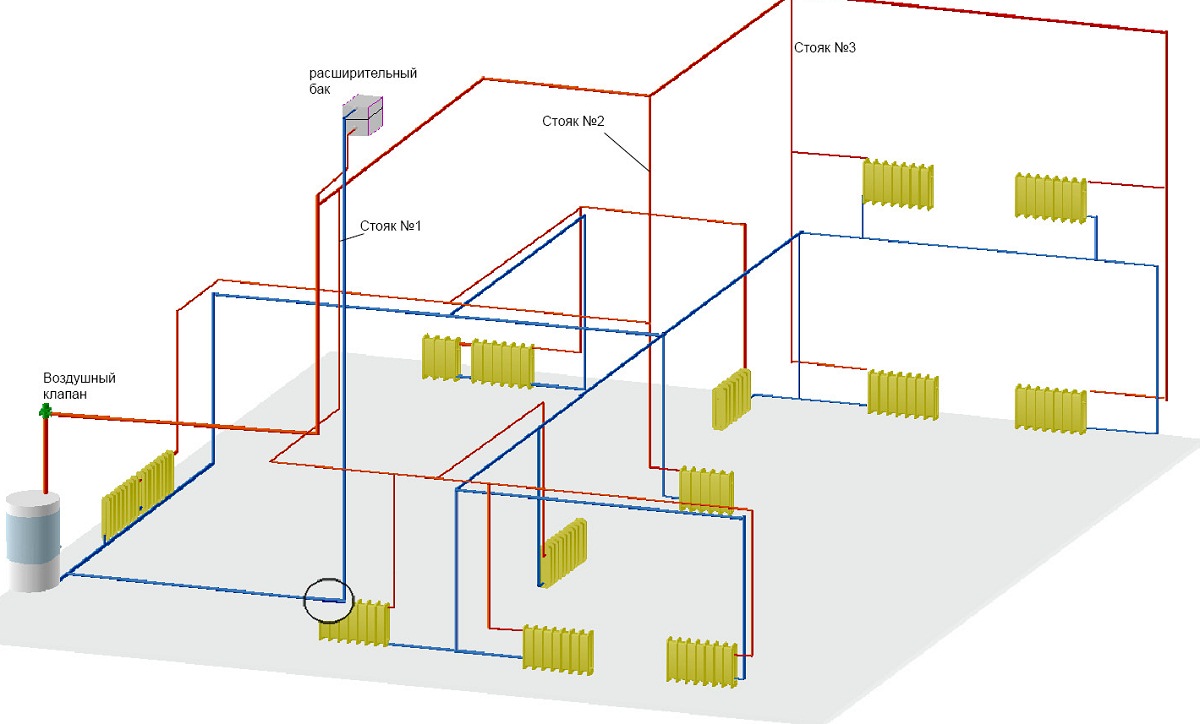

На рисунке ниже приведена схема движения водяного теплоносителя через отопительные приборы  на обоих этажах:

• красная линия – контур движения горячей воды;
• синяя линия – контур с остывшей водой, выходящей из радиаторов.

Схема движения теплоносителя в двухтрубной СО двухэтажного дома

Наиболее весомыми аргументами в пользу двухтрубной системы перед ленинградкой принято считать следующие факторы:

• равномерный нагрев помещений на обоих этажах частного дома;
• возможность регулировки температурного диапазона в каждой комнате в автоматическом режиме, согласуя работу СО с котлом отопления.

В каких домах выгоден монтаж насосных однотрубных систем?

Снижение длины труб отопления относительно двухтрубных схем присуще многоэтажным жилым домам, промышленным зданиям (цехам, складам), характеризуемым длинами контуров отопления в сотни метров. Применение «однотрубки» в них реально экономит отопительные трубы. Широкое применение в индивидуальном строительстве объясняется недопониманием реального соотношения затраты-достоинства данного типа отопления заказчиками и теплотехниками-практиками.

В небольших двухэтажных домах площадью около 100 кв.м (50 кв.м – первый этаж, 50 кв.м – второй) часто монтируют «однотрубку», хорошо работающую при коротких контурах, содержащих 4-5 отопительных приборов. Большие дома со множеством радиаторов плохо подходят для однотрубных схем, хотя реально работают объекты с десятком батарей в этажном контуре, как в показанной ниже смешанной вертикально — горизонтальной однотрубной схеме.

Однотрубная система смешанного (вертикально — горизонтального) типа.

Как выровнять неравномерность нагрева радиаторов?

Обычный способ выравнивания их теплоотдачи при неодинаковом прогреве — постепенное наращивание тепловой мощности (или, что эквивалентно, числа секций) радиаторов по ходу движения теплоносителя в контуре. Если мощность первого в контуре отопительного прибора принять за 100 %, то у следующего она 110 %, и так далее вплоть до 150-200 % мощности у последнего (в зависимости от числа последовательных радиаторов).

При выполнении однотрубной системы отопления двухэтажного дома, схема которой включает магистральную трубу, диаметр последней берется большим. Так при выполнении подводок к радиаторам металлопластиковой трубой Ду16, для восьми-девяти отопительных приборов в этажном контуре следует брать «магистралку» с Ду40. Труба Ду32 работать будет, но устойчивость системы понизится. Это означает, что любое изменение температуры теплоносителя будет вести к ее разбалансировке, т.е. заметному изменению разности температур нагрева соседних радиаторов в контуре.

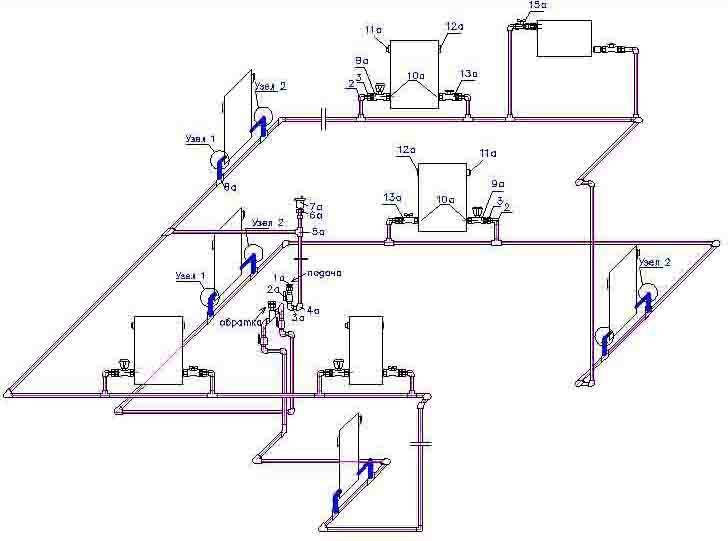

Распространены схемы «однотрубок» с обвязкой радиаторов т.наз. «байпасами», как показано на фото ниже.

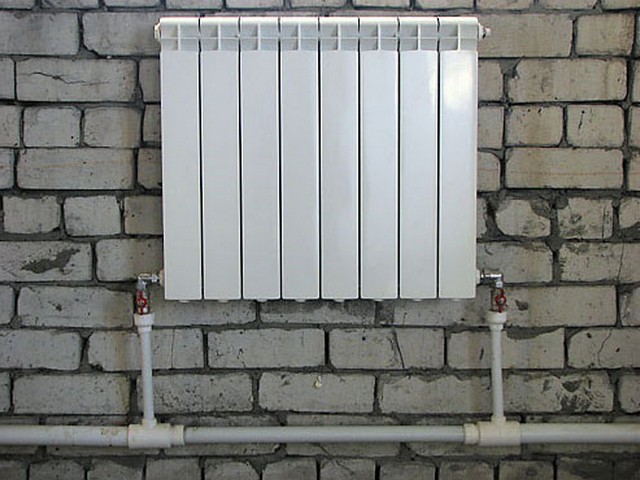

Подключение радиатора в «ленинградской» схеме с байпасом.

Это участки меньшего диаметра, включаемые в разрывы магистрали под радиаторами, иногда еще и с устанавленным устройством регулирования расхода (игольчатым вентилем или др.). Регулировочные вентили ставятся и в одну (или в обе!) подводки к радиаторам. Получается, что вместо сплошной магистрали одного диаметра имеется труба переменного диаметра. При этом монтажники-практики ошибочно полагают, что для разветвления потока теплоносителя на две составляющих в тройнике подводки к радиатору требуется сузить основной проход для него. Это неверно, поскольку жидкость, находящаяся под давлением, заполнит любой свободный объем, встречающийся на пути ее потока.

Конечно, если в такой схеме со множеством устройств регулирования расхода постоянно заниматься ручным управлением прогревом каждого прибора, то можно-таки, тратя уйму времен, постоянно добиваться их равномерного нагрева. Но стоит ли «овчинка выделки»? Если делать «однотрубку», то присоединять радиаторы следует к магистрали неизменного большого диаметра, обеспечивая им стабильную работу при небольшом снижении нагрева приборов вдоль контура.

Заключение

Если радиаторы в однотрубной схеме присоединить к магистральной трубе с диаметром, по крайне мере вдвое превышающим диаметр подводок к ним (при соответствующем размере фитингов), то ценой таких затрат на материалы можно добиться снижения температуры в цепочке до 8-10 приборов. В двухтрубной схеме тот же результат достигается при небольшом диаметре всех труб отопления.

Как реализовать альтернативное отопление частного дома

Двухтрубная система отопления частного дома — классификация, разновидности и практические навыки проектирования

Однотрубная и двухтрубная разводка отопления в частном доме

Принцип функционирования оборудования

Система предусматривает проталкивание горячей воды наверх. Использование данной схемы отопления дома позволяет выполнять монтаж котла ниже отопительных радиаторов.

С верхней части вода в трубе с небольшим углом продвигается дальше

Здесь нужно обратить внимание на трубы, что отходят от главной ветки, подключенные к отопительным батареям, поскольку они должны быть тоньше

Наиболее актуальным этот принцип является для систем с верхним типом раздачи, откуда самотечная система проталкивает воду к радиаторам.

В случае, когда используется схема, подразумевающая нижнюю раздачу, отопление частного двухэтажного дома самотечным способом возможно, только если есть разгонный контур. Это означает, что следует создать перепад высот, путем подключения трубы к котлу, подымающуюся к расширительному бачку. Далее труба опускается на уровень окон и оттуда делается разводка по батареям.

Следует учесть: помехой самотечной системы отопления может быть низкий потолок, поскольку предусмотрено, что труба от верхней точки котла должна на 1,5 метра отходить, и плюс расстояние на расширительный бачок.

Наибольшим плюсом, которым обладает гравитационная отопительная система, является, то, что самотек воды выполняется без участия других систем. Это означает, что в случае использования дровяного котла. горячая вода будет поступать в систему самотеком без использования насоса или какого-либо другого оборудования, требующего включения электричества.

Правда, при помощи таких схем можно обогревать только дома небольшой площади, поскольку существует ограничение длины контура труб не более 30 метров. Такая система еще носит название ленинградка.Разновидности самотечных отопительных систем

Используется одна или две трубы, и это не влияет на принцип работы, поскольку вода поднимается как можно выше, где учитывается уклон, а далее она поступает во все элементы системы. Двухтрубный вариант системы закрытого типа отличается тем, что вода переходит в соседнюю ветку, через вход обратки котла.

Отличием однотрубной системы является то, что здесь на вход вода поступает от последнего радиатора. Подобный принцип применяется и в отопительных системах, сделанных своими руками.

Как правильно и равномерно распределить теплоноситель по высоте

Подача воды снизу вверх в схеме отопления в частном доме в два этажа – это, прежде всего, подсоединение стояков на первом этаже или в подвале. 2-трубный контур – это сделанная параллельная трасса подачи и обратки. Вода движется наверх и, проходя через батареи, начинает движение вниз, к котлу.  Трубы подачи должны заканчиваться выше батарей второго этажа. Вся подающая магистраль должна иметь общий клапан для стравливания воздуха. На каждый радиатор ставят свой кран Маевского.
Вертикальное подключение в двухэтажном здании

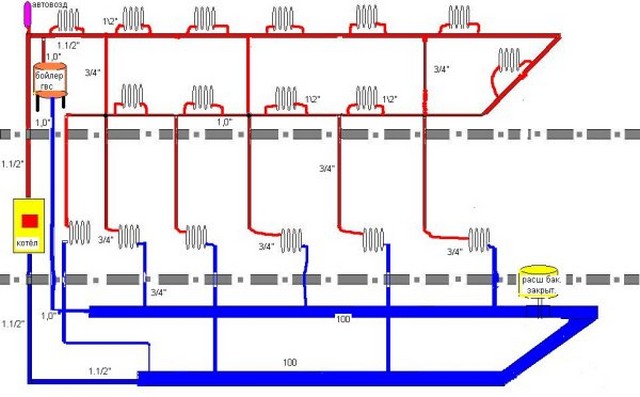

Разводка с верхним подключением обогрева – это движение воды сверху вниз. По основной трубе подачи вода попадает в закольцованную разводку или в тупиковые отводы схемы. Подача в радиаторы осуществляется с чердачного утепленного помещения. Дальше по вертикально смонтированным трубам вода попадает в общую обратку и по ней – в рубашку теплогенератора. На этапе проектирования такой разводки необходимо учитывать месторасположение насоса – он должен быть включен в трубу обратного хода в непосредственной близости от котла. Пользоваться циркуляционным насосом в таком варианте подключения обязательно, иначе движения теплоносителя не будет, кроме первых радиаторов.

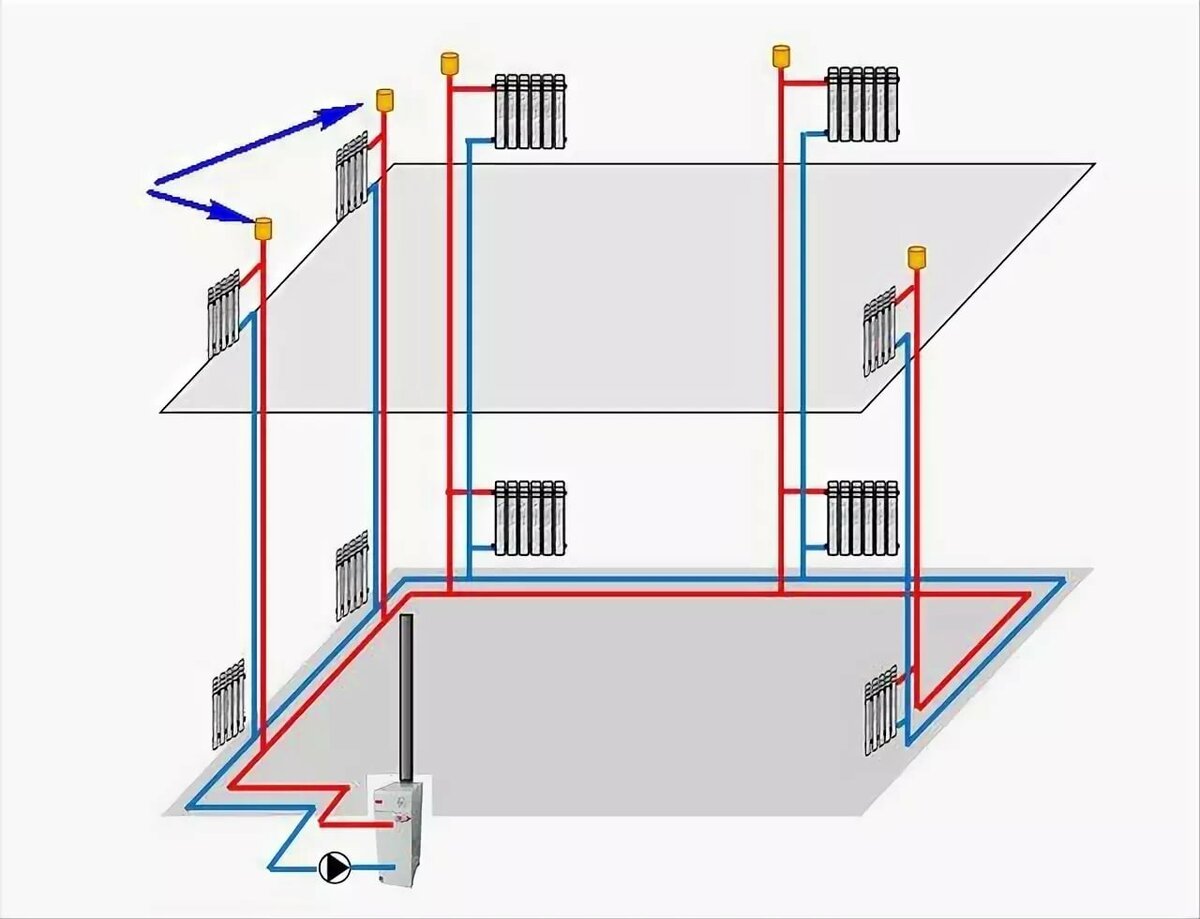

Двухтрубное отопление частного дома в вертикальном исполнении с любым вариантом подключения подачи требует постоянного контроля за балансом давления и температуры. Но если условия контроля и возможности регулировки обеспечены, система будет работать стабильно и в плане выдерживания нужного давления, и в плане соблюдения температурного режима.
Параллельное подсоединение батарей в 2-трубной схеме с расширительным закрытым резервуаром

Изучить и понять, как работает отопление частного дома, достаточно просто. Сложнее проделать всю работу самостоятельно и бесплатно, поэтому помощь профессионалов здесь не помешает.

Оформление и получение разрешительной документации

Среди нормативных актов, которые регламентируют устройство
индивидуальной системы отопления можно отметить:

закон «О теплоснабжении» содержит положения, которые
регулируют установку отопительных систем с предписаниями и ограничениями;

постановление Правительства РФ № 307 «О порядке подключения
к системам теплоснабжения», которое определяет характеристики котлов пригодных
для установки в квартире или частном доме.

Какие документы нужны для отопления с газовым котлом

получить технические условия на газификацию в газовой службе
района проживания. ТУ выдается после предъявления документа, удостоверяющего ваше
право собственности на жилье, разрешения архитектурно-планировочного
управления, копии технического паспорта БТИ, паспорта, идентификационного кода
и заявления на газификацию здания.

ТУ могут отличаться в зависимости от назначения помещения,
интенсивности отопления, места расположения и т.п. Услуга платная. Срок выдачи
ТУ – до 30 дней;

подготовить топографическую съемку участка;

подготовить проект газоснабжения – самостоятельно или с
привлечением специалистов. Согласовать проект с газовой службой района;

получить письменное разрешение соседей на газификацию вашего
дома (если газопровод пройдет по их участку);

предоставить документы на газовое оборудование и акт
обследования дымоходов;

получить документ о вводе системы в эксплуатацию (выдается
после монтажа). Срок его получения до 30 дней. На основании этого документа
производится пломбировка счетчиков, врезка в центральную магистраль и
заключение нового договора на поставку газа.

Какие документы нужны для электрической системы отопления

подать в РЭС пакет документов на получение разрешения к
подключению к сети. В пакет входит: заявление (где указывается вид объекта,
месторасположение, данные заявителя), документ подтверждающий оплату получения
ТУ на установку (разрешение) котла, опросный лист (согласие соседей), документ,
удостоверяющий право собственности на дом;

произвести согласование технического решения проекта с РЭС;

приобрести электрический котел и установить его
(самостоятельно или с привлечением специалистов);

заключить договор на пользование электроэнергией. Договор
содержит информацию о новых тарифах на энергию;

опломбировать новый счетчик.

Совет. Установка трехрежимного счетчика позволит оплачивать
энергию по разным тарифам, что более выгодно для пользователя.

В случае несанкционированного устройства системы отопления
полагается штраф, размер которого определяется местными органами и отключение
от системы газо-, электроснабжения. Чтобы подключить котел заново, нужно будет
уплатить штраф, а также согласовать проект, т.е. выполнить все этапы.

Горизонтальная и вертикальная схема

Исходя из способа размещения радиаторов, различают вертикальную и горизонтальную однотрубные системы отопления.

Горизонтальный способ

В горизонтальной однотрубной системе смесь теплоносителя в трубопроводе подается в одном направлении, минимальная длина всего трубопровода обеспечивается за счет того, что теплоноситель, после того как проходит отопительные приборы и батареи, возвращается в подающую систему.

https://youtube.com/watch?v=IVHMLLJRL6M

Вследствие этого — расход в подающем трубопроводе остается неизменным по всей его длине. Температура батарей по цепи уменьшается по мере удаления от источника нагревания и прохождения батарей.

Для компенсирования этого эффекта, при фиксированной подаче смеси теплоносителя площадь теплоотдающей поверхности отопительных приборов должна увеличиваться по мере удаления от нагревательного источника.

Вертикальный способ

Вертикальная однотрубная система отопления помещений используется в многоэтажных строениях. В большинстве случаев, при монтаже используется разновидность однотрубной схемы с верхней разводкой, в которой подающий трубопровод прокладывается по чердаку.

Схема вертикальной однотрубной системы отопления. Нажмите для увеличения.

От него вниз отходят параллельно вертикальные стояки, осуществляющие подачу теплоносителя в радиаторы. Батареи при этой схеме прокладки находятся на разных этажах и строго один под другим.

При таком способе температура смеси теплоносителя в подающем трубопроводе будет одинакова на всех точках входа в любой нисходящий стояк. Изменение температуры проходит непосредственно в самих вертикальных стояках, уменьшаясь по их высоте.

Использование современного оборудования и арматуры при монтаже отопительных коммуникаций позволяет получить надежную и удобную систему обогрева помещений.

Широкий выбор регулировочной аппаратуры для различных видов сетей дает возможность подобрать эти составные элементы максимально точно и в соответствии со всеми необходимыми условиям эксплуатации.

Минимальный комплект одного элемента отопления для однотрубной системы отопления состоит из:

1. термостатического клапана;
2. радиаторного регулятора;
3. воздухоотводчика;
4. радиатора;
5. балансировочного вентиля;
6. шарового крана для слива теплоносителя.

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

• Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
• Рациональное распределение тепла. Тепло движется снизу вверх.
• Комфорт и микроклимат.
• Отсутствие приборов отопления на стенах в большинстве случаем

Особенности системы отопления на воде

Газовое отопление частных домов занимает лидирующие позиции среди современных отопительных систем. Принцип его работы подразумевает подогрев теплоносителя, который циркулирует по трубам и радиаторам, нагревая воздух в помещении до заданных температурных параметров. При этом газовая отопительная система обладает целым рядом неоспоримых достоинств:

• воду можно по праву назвать оптимальным теплоносителем;
• благодаря простоте монтажных работ сооружение газового отопления, возможно, своими руками;
• простота схемы отопительного контура для равномерного распределения тепла;
• неизменный объем теплоносителя, который не влияет на давление в системе.

Рассматривая недостатки газового отопления. хочется отметить следующие характеристики:

• постепенный прогрев воздуха после пуска системы;
• загрязнение внешней поверхности батареи снижает качество работы всей системы;
• в качестве теплоносителя нужно использовать воду с минимальным количеством примесей;
• при простое системы в сильные морозы вода превращается в лёд, разрывая трубы и радиаторы.

В целом схема газового отопления частных домов с использованием водяного теплоносителя приобрела максимальную популярность, даже несмотря на свои недостатки. В свою очередь, для загородного дома или дачи где регулярность отопления, непостоянная лучше в качестве теплоносителя использовать незамерзающую жидкость .

Отопление теплыми полами

Главная «фишка» теплого пола — установка одного крупного, но маломощного «радиатора» в подпольное пространство, вместо использования системы стандартных навесных радиаторов. Это обеспечивает более равномерное распределение тепла, повышает комфорт в помещении и, при грамотной реализации системы, снижает энергозатраты. Однако и теплый пол не лишен своих недостатков. К ним можно отнести:

• длительное время прогрева полностью остывшего помещения;
• возможность возникновения конденсата ввиду почти полной изолированности от внешних факторов;
• сложности расчета и монтажа системы.

Сегодня довольно часто теплый пол применяют в отоплениидвухэтажного дома

Система может выступать в качестве основной, но для этого важно сделать все теплотехнические расчеты

Схема отопления для 2-х этажного частного жилого дома

Системы отопления можно разделить на несколько видов:

• однотрубные и двухтрубные;
• с нижней и верхней разводкой;
• с горизонтальными и вертикальными стояками;
• с тупиковым и магистральным движением вод;
• с принудительной и естественной циркуляцией.

Для отопления двухэтажных домов наиболее оптимальным будет последний вариант, для которого потребуется котел, коллектор, трубопровод, отопительные приборы и расширительный бачок. Посредством насоса осуществляется циркуляция воды. Вид топлива для котла не имеет значения – это может быть уголь, газ, дрова или электричество. Если у вас рядом имеется газопровод, то в идеале будет установить газовый котел, поскольку это наиболее экономичный агрегат.

Тупиковые и попутные схемы

На рисунке ниже представлены схемы обоих вариантов систем отопления. По тупиковой схеме горячий теплоноситель (красная линия) входит в радиатор и покидает его с одной стороны, при этом внутри радиатора водяной поток движется до определенной тупиковой точки, разворачивается, меняет свой маршрут на противоположное направление и выходит из радиатора с измененным вектором движения (синяя линия).

Схемы движения теплоносителя в системах отопления

При попутной схеме разводки поток остывшей воды (синяя линия) выходит из радиатора с противоположной стороны, чем он туда попадает в горячем состоянии (красная линия).

Коллекторная схема, универсальность применения

Коллектор представляет собой емкость с отводами, через которые теплоноситель поступает к каждому радиатору по индивидуальному трубопроводу. На отводах устанавливается регулирующая арматура, а после нее – манометры.

Такая схема отопления двухэтажного дома обеспечивает следующие преимущества:

1. Не сходя с места, домовладелец может регулировать теплоотдачу на любом радиаторе.
2. Любой участок сети можно изолировать для обслуживания и ремонта.
3. При использовании специальной разновидности коллектора – гидрострелки – в отдельные радиаторы или контуры можно подавать теплоноситель с разной температурой (используется, в основном, для «теплого пола»).
4. Как и в однотрубной системе, трубы можно прокладывать как угодно, в том числе и в конструкции пола.

Коллекторная система отопления 2-этажного дома

Недостатки у данной схемы также весьма существенны:

1. Потребуется гораздо больше труб, чем для обычной двухтрубной системы. Соответственно, дороже обойдется и монтаж.
2. При открытой прокладке большое количество труб заметно портит интерьер.

Опять же по причине большой протяженности трубопроводов значительно возрастает гидравлическое сопротивление системы, поэтому работать в режиме естественной циркуляции она не может – обязательно нужен циркуляционный насос. Отдельный насос понадобится и для каждого контура, подключенного к гидрострелке. При отключении электричества, разумеется, система окажется абсолютно неработоспособной.

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.

https://youtube.com/watch?v=Hz1sSNwy1Yw%3F
