Самостоятельная разработка и установка системы отопления частного дома с естественной циркуляцией

Достоинства и недостатки однотрубной системы отопления с естественной циркуляцией

Система отопления с одной трубой

Комфортность проживания в загородном доме зависит от нескольких систем жизнеобеспечения. И не последнюю роль здесь играет отопление. Поэтому выбирать вид, класс и вариант отопительной системы нужно с большой долей ответственности и внимания. В современных загородных домах и коттеджах в основном используется двухтрубная или однотрубная система отопления .

Обе схемы разрабатываются с нижней подачей воды — из подвального помещения. Здесь устанавливаются отопительный котел, коллектор и основная магистраль, от которой ведется разводка.

Но, как показывает практика, наибольшей популярностью пользуется однотрубная система — и как самая дешевая, и как самая простая.

Как рассчитать мощность батарей и котла отопления

Как рассчитать мощность радиатора

Говорить о точных результатах не приходится, так как каждый дом индивидуален и может отличаться по многим параметрам, учесть которые в общей схеме невозможно, да и в этом нет необходимости. При идеальных условиях принято считать, что для обогрева 1 м 2 достаточно 60 Вт мощности радиатора. Вполне понятно, что если дом не утеплен, в нем установлены простые деревянные окна, то потребуется установить более мощные батареи .

Чтобы потом не заниматься переделкой, важно еще на этапе планирования выяснить, какой должна быть мощность батареи (или батарей), которая будет установлена в конкретном помещении. Для этого можно воспользоваться одним из двух методов

Более точные данные можно получить, учитывая объем помещения. Выполняем замеры и, получив данные по высоте, ширине и длине комнаты, перемножаем их между собой, а результат умножаем на 40 Вт. Учитывая особенности строения, вводим поправочный коэффициент. Для:

• одноэтажного частного дома с неутепленным чердаком – 1,5;
• комнаты с утепленной стеной – 1,1;
• комнаты с неутепленной стеной – 1,3;

Важно учитывать количество дверей и окон

• Если в помещении есть входная дверь, то к полученной цифре нужно добавить еще 150–200 Вт.
• Если окна небольшие и энергоемкие, то для каждого потребуется еще по 70 Вт.
• Для больших или неутепленных окон нужно добавить по 100 Вт.

По площади

Рассчитывая количество батарей по площади помещения, используется усредненный показатель – 1 кВт на 10 м 2. По такому же принципу высчитывается мощность приобретаемого для дома котла отопления.

Рассмотрим на примере, как можно произвести расчеты.

• Имеется дом с внутренними габаритами 9×8 м. Умножаем ширину на длину и получаем площадь – 72 м 2 .
• 72 м 2 разделим на 10 (1 кВт на 10 м 2 ), и получим 7,2 – это мощность котла в кВт.
• Теперь узнаем мощность батареи для помещения 2×4 м.
• Площадь получилась 8 м 2 .
• Пользуясь теми же расчетами, что и для котла, получим цифру 0,8 – мощность батареи в кВт.

Теперь внесем поправки по климатическим зонам. Рассмотрим коэффициенты:

1. В Южных регионах – 0,8–0,9.
2. Для Крайнего Севера – 1,5–2.
3. В зоне Средней полосы – 1,2–1,4.

В нашем примере требовался котел мощностью 7,2 кВт. С учетом коэффициента рассчитаем окончательные данные для Средней полосы:

• 7,2×1,4=10,08.
• Учитывая, что котел должен иметь запас мощности, приобретаем отопительный прибор мощностью 12–15 кВт.
• Таким же образом подходим к подсчетам мощности батареи для использованного в примере помещения: 0,8×1,4=1,12 кВт. Округляем в большую сторону и получаем 1,2 кВт.

Мощность батареи указана в паспорте изделия. Если не уверены в правильности своих расчетов, то приобретите более мощный радиатор, установив на него терморегулятор.

Монтаж самотечной системы

• Как уже упоминалось, котел должен быть установлен в самой нижней точке.
• Ни одна труба не должна находиться ниже уровня входа обратки в наш отопительный прибор. Пренебрежение этим требованием приведет к существенному ухудшению работы отопительной системы.
• На стенах делается разметка расположения труб и радиаторов.
• Выполняется навешивание радиаторов – их положение проверяется строительным уровнем.
• От трубы подачи котла монтируется разгонный коллектор. Это должна быть труба большого диаметра.

Расширительный бак для системы отопления дома

• В верхней точке устанавливается открытый расширительный бачок. Если он будет находиться на чердаке, то емкость и трубопровод нужно основательно утеплить.
• Трубы крепятся с уклоном в 1 см на погонный метр трубы. Если нет возможности придерживаться этой нормы, то можно уменьшить перепад до 0,5 см, но не меньше. Нужно учитывать, что с уменьшением уклона трубы, уменьшается КПД всей системы отопления.
• В нужном месте выполняется врезка трубы, идущей к радиатору. В металлическом трубопроводе отвод может быть приварен или подключен через тройник. При работе с пластиковыми трубами нужно пользоваться фитингами, спаивая их. не забывая про краны и терморегуляторы (если их установка предусмотрена).
• В нижней точке системы (обычно это возле котла) нужно установить отвод с краном – через него вода будет заливаться в систему.

Планируя изготовление самотечной системы в двухэтажном доме, нужно учесть, что подача теплоносителя выполняется на второй этаж, а потом он по стоякам опускается в радиаторы, установленные на первом этаже.

Осталось заполнить систему водой, и, проверив ее на наличие протечек, обогревать помещение, не беспокоясь о том, что могут отключить электричество.

Посмотрите видео о том, как выполнить расчет отопления с естественной циркуляцией:

В этом видео демонстрируется пример отопления с естественной циркуляцией:

Как вам статья?

Мне нравитсяНе нравится

Как выглядит схема отопления одноэтажного дома с принудительной циркуляцией?

К сожалению, история не сохранила имя изобретателя водяного отопления, известно лишь, что появилось оно давно. И все это время схемы водяного отопления занимали лидирующее положение. Шли годы, создавались экономичные котлы для различных видов топлива, разрабатывались новые схемы отопления, изготовлялись радиаторы на основе новейших материалов. Но альтернативы системе водяного отопления нет до сих пор. Она легко монтируется, элементы системы легко приобрести, а ее эксплуатация не вызывает проблем. Популярная схема отопления с принудительной циркуляцией весьма эффективна для создания комфорта в доме.

Классификация по способу перемещения теплоносителя:

• контуры отопления с естественным (гравитационным) движением теплоносителя;
• системы принудительной циркуляции.

Простые схемы самотечного отопления могут быть только открытые, контуры с принудительной циркуляцией обычно закрытые с герметичным мембранным баком. Если же установить насос в «обратку» контура самотечной системы, то КПД контура возрастет.

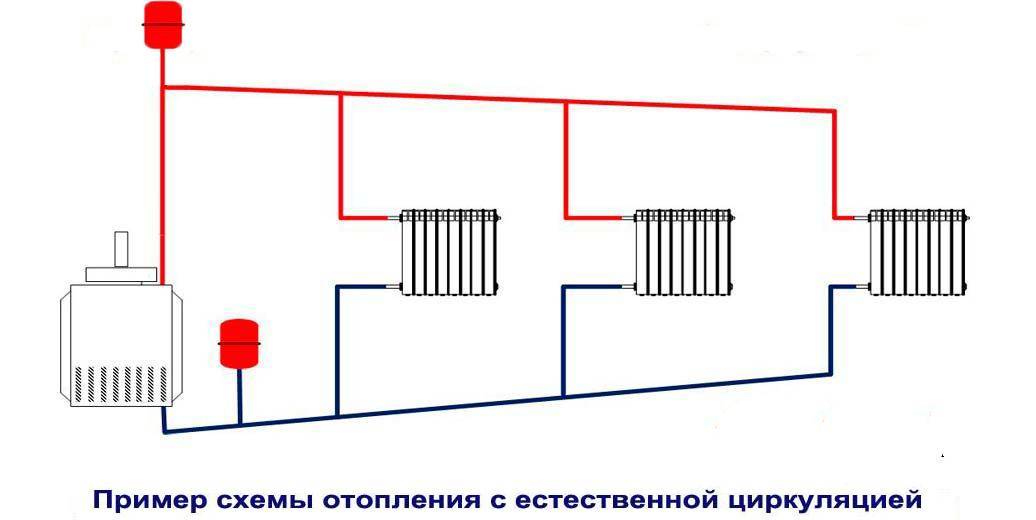

Схема отопления с естественной циркуляцией

Схемы отопления с естественной циркуляцией теплоносителя сегодня не особенно популярны в виду их «морально старческого возраста», низкого КПД, громоздкости, дороговизны материалов и монтажа, невозможностью дифференцированного регулирования температуры в отдельных радиаторах и т. д.

Но они незаменимы в тех домах, где отсутствует электричество, так как такие системы, оборудованные твердотопливным котлом, могут работать автономно (с периодическим присутствием человека, естественно).

Принцип действия системы отопления с естественной циркуляцией (ее еще называют самотечной) заключается в создании разницы температур теплоносителя на выходе из котла и его входе. Благодаря разной плотности теплоносителя при разных температурах он движется по трубам самотеком, без использования циркуляционного насоса, то есть теплая вода поднимается вверх, а на ее место «приходит» из обратной трубы уже остывшая вода. По мере последовательного прохождения через радиаторы теплоноситель понижает свою температуру, отдавая тепло в окружающую среду, а после «полного круга» и возврата в теплообменник котла он вновь нагревается, и цикл повторяется.

Объем теплоносителя в таких системах достаточно большой и зависит от диаметра труб и длины системы. В среднем, объем воды в 3 раза будет больше в системе с естественной циркуляцией, чем в системе с принудительной. И это при равной площади обогреваемых помещений.

Большое количество теплоносителя в системе повышает ее инерционность. В этом есть и положительный момент, если котел «потухнет», тепло в системе будет сохраняться еще некоторое время. А в случае использования в системе отопления антифриза, Вы просто заплатите за дополнительные десятки литров этого вещества.

Последовательное прохождение теплоносителя через радиаторы отопления приводит к его охлаждению. Таким образом, те радиаторы, которые находятся в начале системы (от центрального стояка) будут нагреваться сильнее, чем те, которые находятся в конце отопительной магистрали (перед котлом). Регулировать степень нагрева радиаторов при таком их соединении практически невозможно.

Еще одной особенностью такой системы является ее «переборчивость» к материалу используемых труб. В обязательном порядке они должны быть металлическими — обычно стальными. Полимерные трубы просто не выдержат высокой температуры, которая может возникнуть в системе при перегреве теплоносителя в котле. Последствия такого «ограничения» в выборе материалов — низкий КПД всей системы в целом, дороговизна монтажа и сведение на «нет» эстетики современных отопительных приборов большим диаметром стальных труб и громоздкостью всей системы в целом.

Обязательным элементом такой системы отопления является , который в обязательном порядке должен находиться в верхней точке системы. Его объем должен составлять примерно 1/10 от объема теплоносителя в системе. Например, при объеме теплоносителя в системе 200 л, емкость бака должна составлять 15-20 л. Открытый тип бака предполагает, что система постоянно имеет контакт с атмосферным давлением. Это также является обязательным условием существования системы.

Подводим итоги.

Самотечная имеет такие преимущества:

• возможность автономного использования;
• достаточно высокая тепловая инерционность.

Недостатки:

• большой объем теплоносителя (антифриза);
• неэстетическая «громоздкость»;
• невысокий КПД;
• дорогостоящий (сложный для самостоятельного выполнения) монтаж;
• достаточно высокая стоимость;
• отсутствие возможности регулировки температуры.

Параллельный двухтрубный вариант системы отопления частного дома

В системе, схема которой изображена на рисунке, температура отдельных радиаторов уже не будет сильно зависеть от расположения, можно уже регулировать температуру отдельных радиаторов, но не всех! Также обязателен уклон горизонтальных труб (стояков) и их достаточно большой диаметр.

Переходим к следующей схеме системы отопления.

Как работает схема с естественной циркуляцией

В качестве теплоносителя, чаще всего используют обычную воду, которая перемещается по контурам от котла к батареям и обратно за счёт изменения своих термодинамических свойств. То есть при нагревании плотность жидкости понижается и увеличивается объём, её выдавливает холодным потоком, который идёт обратно, и поднимается по трубам. Пока теплоноситель расходится по горизонтальным ответвлениям, его температура снижается и он возвращается к котлу. Так круг замыкается .

Если для частного дома было подобрано отопление водой с естественной циркуляцией, то все горизонтальные трубы прокладывают с уклоном по ходу движения теплоносителя. Это даёт возможность радиаторам не «завоздушиваться». Воздух легче жидкости, потому он уходит по трубам вверх, попадает в расширительную ёмкость, а потом, соответственно, в воздух.

В бак сливается жидкость, объём которой увеличивается с повышением температуры, и создаёт непрерывное давление.

Саморегулирующаяся система

Разница в температурном режиме жидкости в трубах влияет на организацию ее передвижения по трубам. Схема с вертикальной или горизонтальной разводкой труб по дому с таким типом регулировки давления называется саморегулирующейся. При достижении такой плотности жидкости, при которой охлажденный теплоноситель становится тяжелее нагретого настолько, чтобы начать его передвижение по трубе, сразу же образуется поток, и увеличить скорость потока теплой жидкости можно только увеличением температуры в котле.

Подключение котла к отоплению — схема

Таким образом, естественный процесс сжигания топлива для обогрева дома помогает в другом способе отопления – при помощи радиаторов или батарей. Чем интенсивнее будет гореть топливо, тем быстрее прогреется дом не только от тепла котла, но и от быстро нагревающихся секций радиаторов, так как жидкость в трубах будет передвигаться с увеличенной скоростью. Ускоренное перемещение горячей воды будет наблюдаться, пока воздух в помещении не прогреется, и пока труба обратной подачи не прогреется по всей длине, чем немного замедлит скорость движения воды от котла. Теплый воздух в доме и нагретая обратка автоматически уменьшают разницу в температурах начальной и конечной точки системы, и тормозит передвижение теплоносителя.

Замедление скорости потока автоматически приводит к уменьшению температуры в помещении. и увеличивает разницу в температурах начального и конечного цикла, ускоряя теплоноситель. Так организуется саморегулирование температуры в помещении и скорости движения воды в трубах.

Саморегулирующаяся система регулировки температуры и скорости теплоносителя

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Более сложная гравитационная схема отопления, предусматривающая наличие сразу двух контуров отопительной системы. По одному происходит передвижение горячей воды, которая движется от котла к радиаторам. А второй контур предназначен для оттока остывшего теплоносителя от радиаторов к нагревательному котлу. Данная самотечная система отопления предусматривает более тщательное планирование и использования увеличенного количества материалов (труб).

Двухтрубная отопительная система с естественной циркуляцией теплоносителя

Принцип монтирования двухтрубной системы, предполагающей отопление самотеком, являет собой довольно трудоемкий процесс, который можно разделить на несколько этапов:

• монтаж основного стояка. Отопительная труба (по которой движется горячая вода) поднимается от котла к расширительному баку. Следует отметить, что наилучшее место присоединения стояка к баку – нижняя треть от общей его высоты.
• на уровне примерно трети высоты помещения (отмерять следует от уровня пола) отопительная труба соединяется с разводкой. Именно от нее и будут прокладываться трубы к приборам отопления – радиаторам.
• для своевременного удаления излишков жидкости в системе в бак должна быть врезана также труба перелива. Посредством ее использования лишняя жидкость будет направлена в канализацию.
• трубы для отведения уже отработанной (то есть – остывшей) воды следует врезать в нижнюю часть радиатора. По этим трубам вода возвращается к нагревательному котлу. Прокладываются они параллельно трубам подачи горячего теплоносителя.

Кроме того, обязательно следует утеплить помещение, в котором стоит расширительный бак. Чаще всего таким помещением является специальная комната на верхнем этаже или чердак. Если данная комната не будет утеплена, это может привести к тому, что часть теплоносителя попросту замерзнет – а это спровоцирует поломку системы.

План отопления

Еще одна важная особенность – при планировании системы, перед тем, как сделать отопление без насоса, необходимо тщательно просчитать уровень расположения котла, расширительного бака и радиаторов. При правильном планировании достигается необходимое давление, которое способствует более эффективной работе системы. Следует учитывать, что ниже всего должен располагаться нагревательный котел.

Для него лучше всего оборудовать отдельную комнату на цокольном этаже или в подвале. Если возможности оборудования отдельного помещения нет (или просто нет цоколя, подвала), котел следует располагать в углублении. При правильном расчете, подобной системы достаточно для обогрева строения состоящего из 4-5 комнат с прилегающими бытовыми помещениями.

Котельная частного дома

Какой материал для труб лучше?

Способ установки контура, защита от коррозии и гидравлическое сопротивление, все эти показатели будут зависеть от материала, из которого изготовлен трубопровод. Для системы отопления можно использовать полипропиленовые, стальные, металлопластиковые и медные трубы.

• Полипропиленовый материал. Трубы из полипропилена хорошо переносят высокую температуру, имеют продолжительный срок эксплуатации (свыше 25 лет), гладкие внутри. Для установки требуются специальные инструменты, дорого стоят.
• Сталь. Несмотря на то что такие трубы довольно прочные и имеют доступную цену, они подвержены коррозии и зарастанию. К тому же для установки требуется сварка или множество фитингов.
• Металлопластик. Легкие трубы, имеют идеально гладкую внутреннюю поверхность. Благодаря этому на них отсутствует коррозия и отложения. Но после установки придется постоянно потягивать резьбовые соединительные детали, что является большим недостатком. Их срок службы составляет около 15 лет, а для труб это очень мало. Имеют высокую стоимость.
• Медные трубы. У медных труб красивый внешний вид и срок эксплуатации более 100 лет. Для установки используют пайку, очень дорогие по стоимости.

Чтобы определить какой диаметр труб подходит для прогрева вашего дома, нужно знать, что:

1. Диаметр трубы выбирается, согласно материалу, из которого изготовлены трубы и из сделанных теплотехнических расчетов.
2. Рассчитать количество тепла необходимого для помещения и к полученному результату прибавить 20%.
3. Пользуясь значениями, указанными в таблицах СНиП, рассчитывается сечение трубопровода. Для расчета берут показания теплоемкости и размер трубы (внутреннее сечение).

Если после каждого разветвления установить подающую трубу на 1 размер меньше предыдущей, то циркуляция теплообменника станет в несколько раз интенсивнее. Обратную трубу монтируют с расширением. Так рассчитывается минимальный диаметр двух труб. Придерживаясь полученных значений, для каждого участка труб, устанавливается свой размер.

Двухтрубная отопительная система

Для этой системы понадобится больше труб, но зато она гораздо более удобна в эксплуатации, чем однотрубная. По периметру помещения прокладывают две трубы: верхняя (подача) – от котла, нижняя (обратка) – к котлу. Между ними устанавливаются радиаторы: входной патрубок через отвод подключается к трубопроводу подачи, выходной – к обратке.

Таким образом, все приборы подсоединяются параллельно, что обеспечивает следующие преимущества:

• снижается гидравлическое сопротивление контура;
• тепло по приборам распределяется равномерно;
• настройку и обслуживание радиатора можно осуществлять независимо от всей системы.

Перед каждым радиатором можно установить управляемый термодатчиком клапан с электроприводом.

При этом система останется энергонезависимой, так как при отключении электричества она полностью сохранит работоспособность (клапаны можно будет подрегулировать вручную).

Схема с естественной циркуляцией

Чтобы понять принцип действия гравитационной системы, изучите типовую схему, применяющуюся в двухэтажных частных домах. Здесь реализована комбинированная разводка: подача и возврат теплоносителя происходит по двум горизонтальным магистралям, объединенным однотрубными вертикальными стояками с радиаторами.

Как работает самотечное отопление двухэтажного дома:

1. Удельный вес нагреваемой котлом воды становится меньше. Более холодный и тяжелый теплоноситель начинает вытеснять горячую воду вверх и занимать ее место в теплообменнике.
2. Нагретый теплоноситель движется по вертикальному коллектору и распределяется по горизонтальным магистралям, проложенным с уклоном в сторону радиаторов. Скорость течения невелика – порядка 0.1—0.2 м/с.
3. Расходясь по стоякам, вода попадает в батареи, где успешно отдает теплоту и охлаждается. Под воздействием гравитации она возвращается в котел по обратному коллектору, собирающему теплоноситель из остальных стояков.
4. Прирост объема воды компенсируется расширительным баком, установленным в самой высокой точке. Обычно утепленная емкость располагается на чердаке здания.

Принципиальная схема самотечной разводки с циркуляционным насосом

В современном исполнении гравитационные системы оснащаются насосами, ускоряющими циркуляцию и прогрев помещений. Перекачивающий агрегат ставится на байпасе параллельно подающей магистрали и функционирует при наличии электроэнергии. Когда свет отключается, насос бездействует, а теплоноситель циркулирует за счет гравитации.

Сфера применения и недостатки самотека

Назначение гравитационной схемы – теплоснабжение жилищ без привязки к электричеству, что актуально в отдаленных регионах с частыми отключениями света. Сеть самотечных трубопроводов и батарей способна работать вместе с любым энергонезависимым котлом либо от печного (раньше говорили – парового) отопления.

Разберем отрицательные стороны использования самотека:

• из-за малой скорости протока нужно повышать расход теплоносителя за счет применения труб большого диаметра, иначе радиаторы не прогреются;
• чтобы «подстегнуть» естественную циркуляцию, горизонтальные участки прокладываются с уклоном 2—3 мм на 1 м магистрали;
• здоровые трубы, идущие под потолком второго этажа и над полом первого, портят внешний вид комнат, что заметно на фото;
• затруднено автоматическое регулирование температуры воздуха – на батареи нужно покупать только полнопроходные термостатические клапаны, не препятствующие конвективной циркуляции теплоносителя;
• схема неспособна работать с теплыми полами и в 3-этажном доме;
• увеличенный объем воды в отопительной сети подразумевает длительный прогрев и большие затраты топлива.

Чтобы выполнить требование №1 (смотри первый раздел) в условиях ненадежного электроснабжения, хозяину двухэтажного частного дома придется нести расходы на материалы – трубы повышенного диаметра и облицовку для изготовления декоративных коробов. Остальные минусы некритичны – медленный прогрев устраняется путем установки циркуляционного насоса, недостаток экономичности – монтажом специальных термоголовок на радиаторы и изоляцией труб.

Watch this video on YouTube

Советы по проектированию

Если разработку самотечной схемы отопления вы взяли в свои руки, обязательно учтите следующие рекомендации:

1. Минимальный диаметр вертикального участка, идущего от котла, — 50 мм (имеется в виду внутренний размер условного прохода трубы).
2. Горизонтальный раздающий и собирающий коллектор допускается уменьшить до 40 мм, перед последними батареями – до 32 мм.
3. Уклон 2—3 мм на 1 м. п. трубопровода делается в сторону радиаторов на подаче и котла – на обратке.
4. Входной патрубок теплогенератора должен располагаться ниже батарей первого этажа с учетом уклона обратной магистрали. Возможно, в котельной придется сделать небольшой приямок под установку источника тепла.
5. На подводках к отопительным приборам второго этажа лучше поставить прямой байпас малого диаметра (15 мм).
6. Верхний раздающий коллектор постарайтесь уложить на чердаке, чтобы не вести под потолками комнат.
7. Используйте расширительный бак открытого типа с патрубком перелива, выведенным на улицу, а не в канализацию. Так удобнее следить за переполнением емкости. С мембранным бачком система работать не будет.

Расчет и проектирование самотечного отопления в коттедже сложной планировки стоит доверить специалистам. И последнее: магистрали Ø50 мм и более придется исполнять стальными трубами, медью либо сшитым полиэтиленом. Максимальный размер металлопластика составляет 40 мм, а диаметр полипропилена выйдет просто угрожающим из-за толщины стенок.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

• Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
• В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
• Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Процессы в трубопроводах

Процессы в трубах в естественной циркуляции связаны с движением воды. Так, подъём жидкости происходит посредством расширения из-за нагрева и гравитационного давления. Гравитационное давление нужно для преодоления водой трения о трубопровод, которое мешает ее движению. Циркулировать вода начинает благодаря разной плотности холодной и горячей воды: она движется вверх по подающему и вниз по обратному стояку.

Величина гравитационного давления напрямую зависит от возникающих сопротивлений. Чем больше их появляется на пути теплоносителя, тем выше должен быть показатель. Также необходимо предпринять меры, чтобы свести сопротивления к минимуму. Так, трение можно снизить путём применения труб с большим диаметром.

Схемы таких систем отопления

Схема системы отопления независимо от способа циркуляции теплоносителя зависит от нескольких факторов:

• способа соединения радиаторов с подающими стояками. Здесь выделяют однотрубную и двухтрубную системы;
• места прокладки магистрали, подающей горячую воду. Выбирать нужно между нижней и верхней разводкой;
• схемы прокладки магистрали: тупиковая система или попутное движение теплоносителя в магистралях;
• расположения стояков, которое может быть либо горизонтальным, либо вертикальным.

Однотрубная система: как регулировать температуру?

Однотрубная система отопления имеет только один вариант исполнения разводки – верхнюю. В ней нет обратного стояка, поэтому охлаждённый в батареях теплоноситель возвращается в подающую магистраль. Движение жидкости обеспечивается разностью температур жидкости в нижних и верхних радиаторах.

Чтобы обеспечить одинаковый температурный режим в помещениях на разных этажах, поверхность нагревательных приборов на первом этаже должна быть несколько больше, чем на втором и последующих. В нижние радиаторы поступает смесь горячей и охлаждённой в верхних теплообменниках воды.

В однотрубной системе может быть два варианта движения теплоносителя. в первом одна часть идёт в радиатор, другая – дальше по стояку к нижним приборам.

При параллельной однотрубной разводке теплообменники на верхних этажах получают горячую воду, а самые нижние – уже остывшую. Поэтому площадь последних должна быть увеличена, чтобы уравнять обогрев всех помещений

Во втором случае весь объём воды проходит через каждый теплообменник, начиная с самых верхних. Главная особенность такой разводки состоит в том, что радиатора на первом и цокольном этажах получают только охлаждённую воду.

При проточном варианте однотрубной разводки нельзя отключить или ограничить поступление теплоносителя в отдельный радиатор. Перекрытие одного из них привело бы к остановке циркуляции во всей системе

И если в первом случае регулировать температуру в помещениях можно с помощью кранов, то во втором их нельзя применять, так как это приведёт к уменьшению подачи жидкости ко всем последующим теплообменникам. К тому же полное перекрытие крана означало бы остановку циркуляции воды в системе.

При монтаже однотрубной системы лучше остановиться на разводке, которая даёт возможность регулировки подачи воды к каждому радиатору. Это позволит регулировать температуру в отдельных помещениях и, естественно, делает отопительную систему более гибкой, а значит и более эффективной.

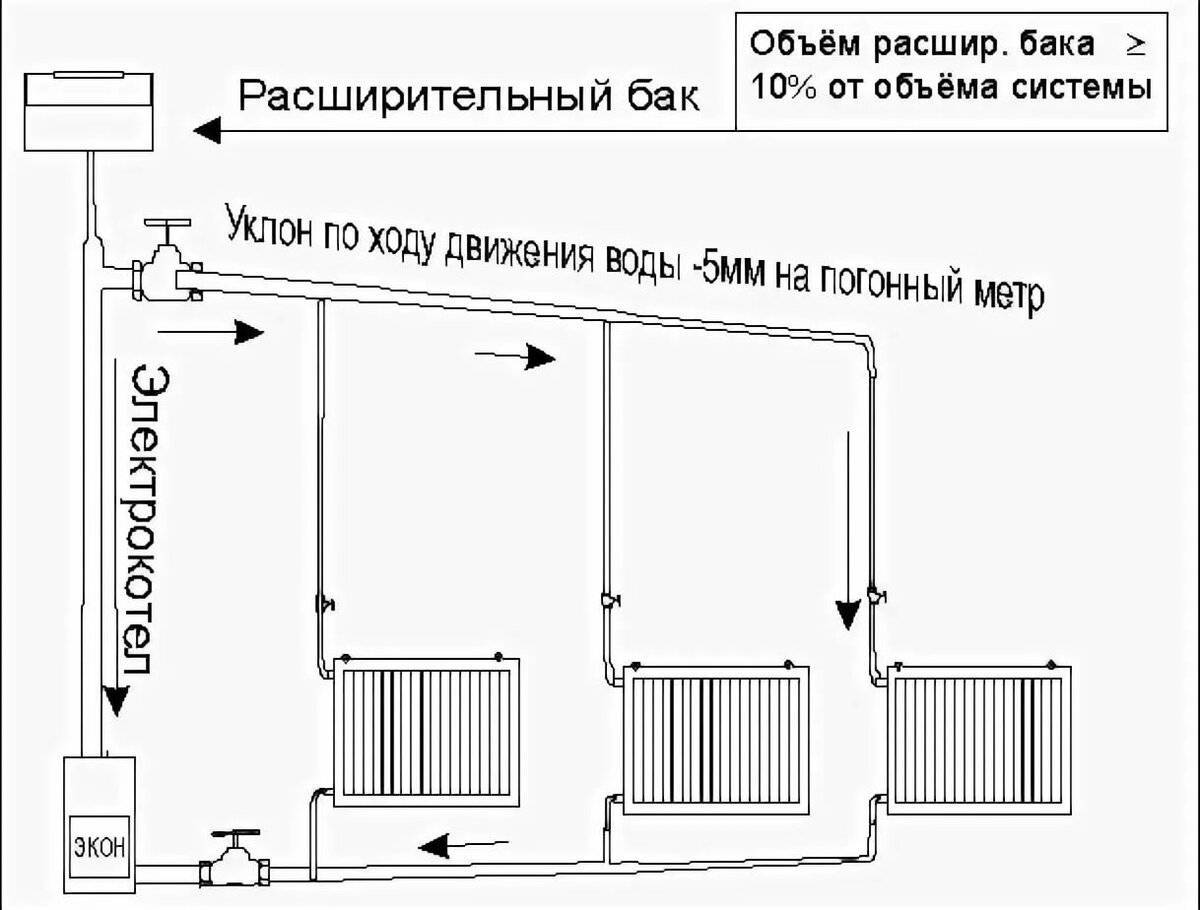

Так как однотрубная разводка может быть только верхней, её монтаж возможен только в постройках с чердачным помещением. Именно там должен размещаться подающий трубопровод. Главный недостаток заключается в том, что пуск отопления возможен только по всему зданию сразу. Преимущества у системы, конечно, тоже есть. Главные из них – простой монтаж и меньшая стоимость. С точки зрения эстетики, чем меньше труб, тем проще их спрятать.

Как должна быть устроена двухтрубная система?

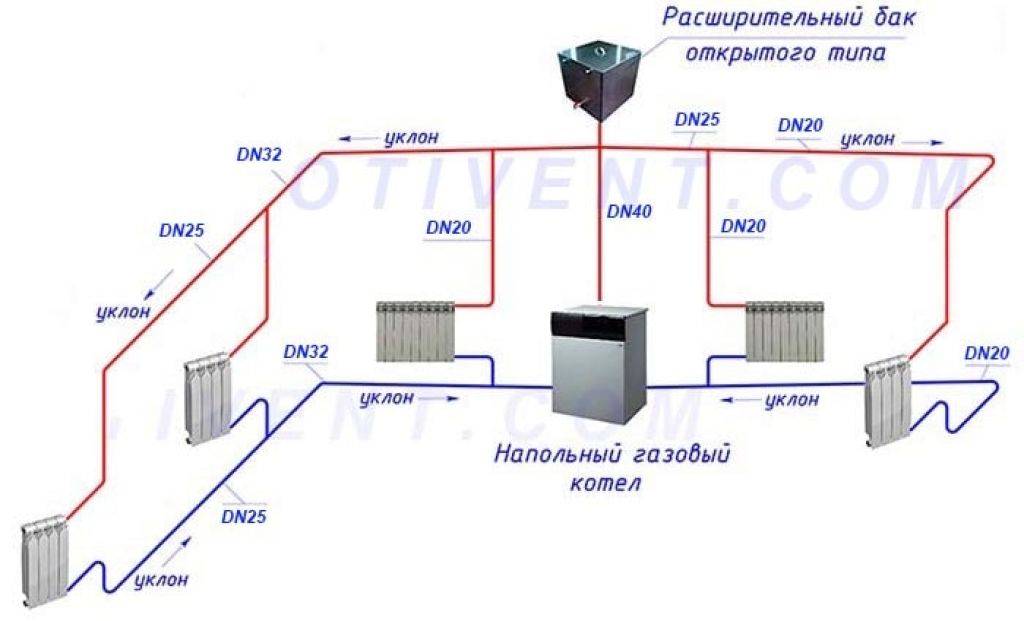

Этот вариант схемы отопления предполагает наличие подающей и отводящей магистрали. В верхней части системы циркулирует горячий теплоноситель, в нижней – остывший.

Двухтрубная система отопления более гибкая в отношении регулирования температуры в отдельных помещениях. Однако она требует большего количества материалов, чем однотрубная

От котла отходит труба, соединённая с расширительным баком. От бака идёт труба горячей линии контура, которая потом соединяется с разводкой. В зависимости от размеров емкости и объёма воды в системе, от бака может отходить переливная труба. По ней излишки воды сливаются в канализацию.

Трубы, выходящие из нижней части теплообменников, объединяются в обратную магистраль. По ней остывший теплоноситель снова попадает в котёл. Обратка должна проходить через те же помещения, что и подающий трубопровод.

Горизонтальный или вертикальный стояк в разводке?

Система отопления с вертикальным стояком предполагает подводку к нему радиаторов с разных этажей. Её преимущество: ниже риск «завоздушивания» системы, недостаток – более высокая стоимость.

Когда теплообменники с одного этажа соединены с подающим трубой, — это система с горизонтальным стояком. Такой вариант обойдётся домовладельцам в меньшую сумму, но придётся решать проблему образования воздушных пробок. Как правило, достаточно установить воздухоотводчики.
