Какие материалы применяются в отоплении?
Стальные трубы. Сегодня не самый приемлемый вариант монтажа. Монтаж трудоемок, материал дорог, да еще и любит коррозировать.
Металлопластиковые трубы. Проверенный временем материал. Гибкий. Держит углы. Что позволяет неразрывно вести трубу от стыка до стыка. Сама труба недорогая, но фитинги и соединения стоят дорого.
Трубы из сшитого полиэтилена. В плане цены все тоже самое, что и металлопластик. Хороший материал. Не держит углы. Поэтому требует еще дополнительных фитингов, тройников и тд.
Медные трубы. Высший пилотаж. Переживут несколько Ваших поколений. Но и цена за все удовольствие значительно выше.
Отопление трубами из полипропилена. Самый дешевый материал. Подходит для отопления, но имеет ряд особенностей. О них и поговорим.

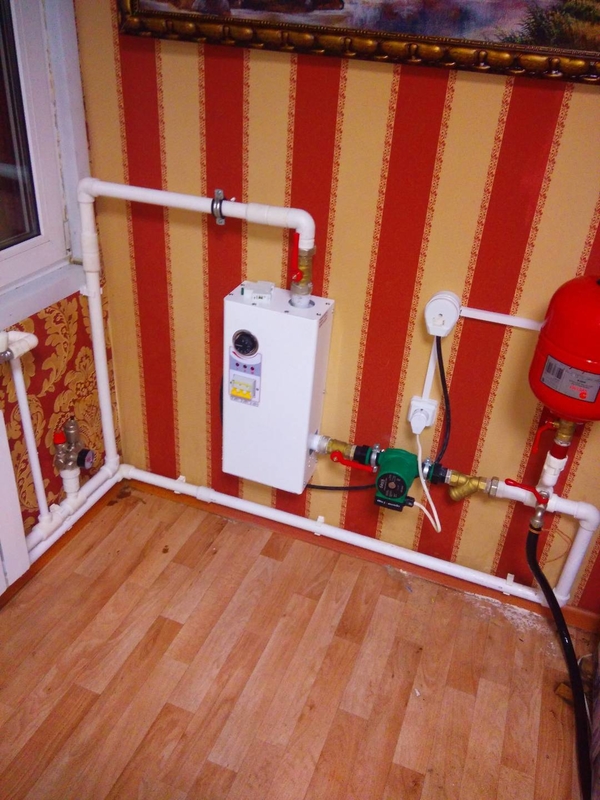

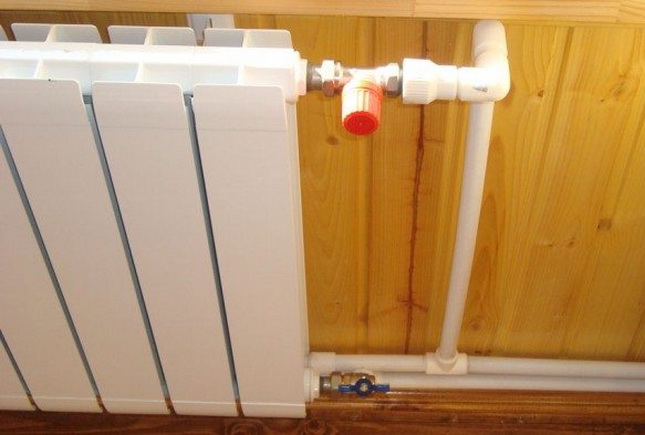

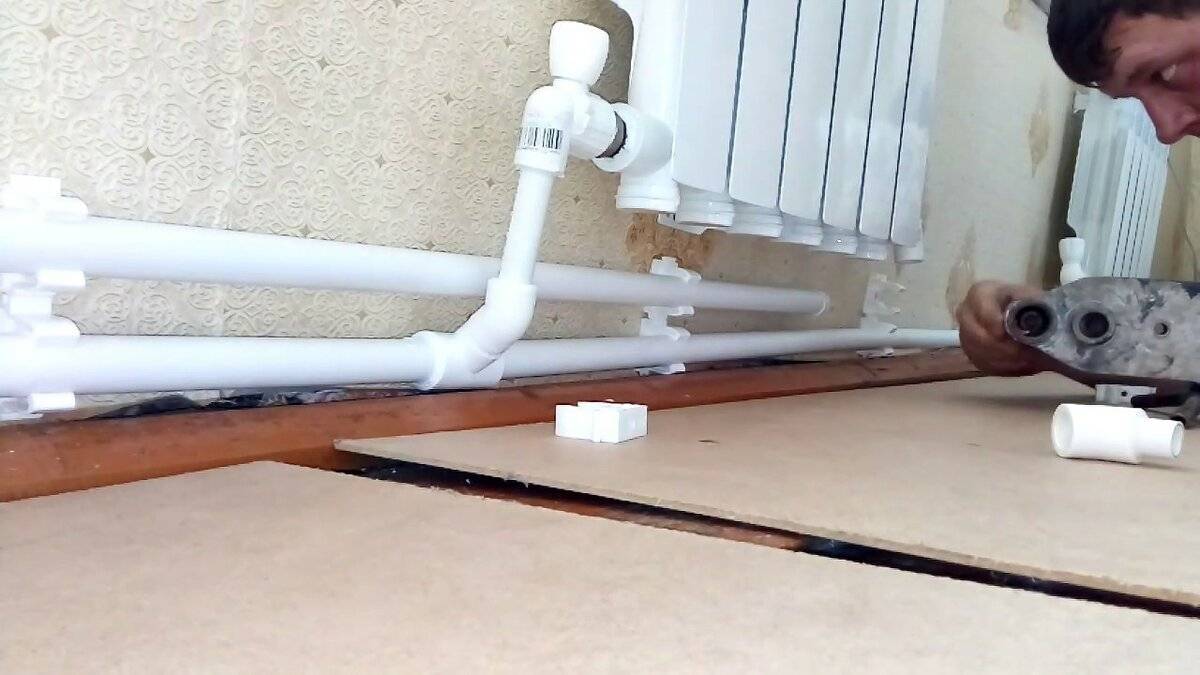

Как подключить радиатор отопления к полипропиленовым трубам
Подключение необходимо осуществлять в такой последовательности:
- Сначала вставляется в муфту накидная гайка.
- Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
- Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
- Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.
Технические характеристики пластиковых труб для отопления
Основой полипропилена выступают особые гранулы, имеющие белый оттенок. По плотности этот материал уступает воде, а температура его плавления варьируется в пределах от 130 до 170°C в зависимости от того, какое количество добавок стабилизирующего характера используется.
Важно помнить, что при эксплуатации пластика в условиях температуры, значительно меньшей точки плавления, этот материал склонен к размягчению, что отрицательно сказывается на его прочности. По этой причине наибольшей рабочей температурой пластика должен быть показатель в 95°C
Трубы пластиковые для системы отопления, изготовленные из полипропилена, изнутри имеют гладкую поверхность. Говоря о достоинствах такого материала, стоит отметить отсутствие каких-либо скапливаемых внутри этих изделий отложений, а также подчеркнуть отсутствие склонности к образованию коррозионного налета. Более того, пластмассовые трубы для отопления из полипропилена являются диэлектриками, что полностью исключает возможность поражения жильцов дома током в случае замыкания. Отчасти этим и обусловлен выбор полипропиленовых труб для отопления жилых домов.

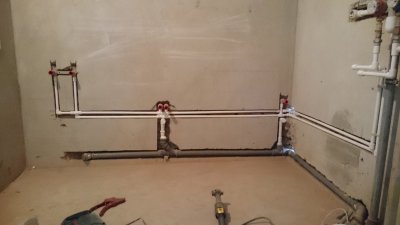

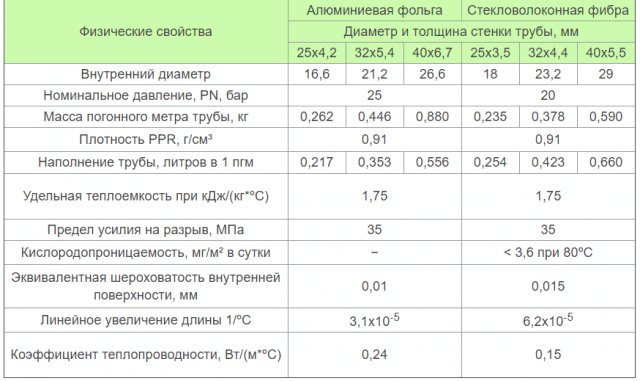

Техническими характеристиками полипропилена являются следующие:
- в случае работы при температуре, равной 20°C, давление составляет 20 атмосфер, а при температуре в 25°C – 25 атмосфер;
- максимально допустимый параметр температуры – 90 – 95°C, но зачастую он варьируется от 70 до 90°C;
- если оборудование работает на максимальной температуре, то рабочее давление не должно превышать 6 – 7 атмосфер.
Оборудуя пластиковое отопление монтаж полипропилена следует также выполнять с учетов теплового расширения этого материала, которое является довольно большим. Однако значительно уменьшить его показатель можно, обработав поверхность полипропиленовых труб армированием на основе стекловолокна или алюминиевой фольги.
Характеристики ППР труб
Трубы ППР отличаются следующими характеристиками:
Устойчивы к износу. Их активно можно использовать и при холодном, и при горячем водоснабжении. Так как они обладают легкостью, то их очень легко транспортировать в любое удобное рабочее место. В процессе монтажа они не требуют специальных знаний или навыков. В процессе обслуживания они неприхотливы и достаточно просты
Также они обладают таким свойством, как герметичность, что особенно важно для труб любой сложности. Такие трубы не требуют дополнительного окрашивания, что также позволяет экономить денежные средства
Данный материал не позволяет различным вредным микроорганизмам размножаться. Минеральные отложения также не появляются с течением времени. Если говорить про безопасность таких труб, то они не выделяют никакие вредные вещества и совершенно не влияют на состав воды. В процессе движений жидкостей по трубам совершенно отсутствуют какие-либо вибрации. Гидравлическое сопротивление имеет очень низкий коэффициент. Если имеются блуждающие токи, то ППР трубы не пропускают их. Такой вид труб устойчив к любым видам воздействиям, от механического до химического. Данный материал может с легкостью выдерживать различный напор воды. Материал выдерживает высочайшие температурные режимы, которые могут достигать и ста двадцати градусов. При этом они не меняют своей формы и не деформируются.
Важные нюансы монтажа полипропилена
Как правильно провести отопление в частном доме из полипропилена? Непосредственно возле котла трубы должны быть металлическими и арматура тоже. Пластиковый кран ставить нельзя, он быстро износится и потечет. Можно установить бронзовый кран и резьбовой переходник, а далее – полипропиленовую трубу.
Подключать трубопровод к котлу следует через «американку». При монтаже распределительного коллектора пластиковые краны не рекомендуется устанавливать рядом с отводящими тройниками, иначе при поломке крана придется переделывать весь узел.
Схема монтажа отопления из полипропилена.
Перед тем, как провести отопление в частном доме своими руками из полипропилена, составьте схему жилой площади и привяжите к ней каждый элемент разводки. Доступ к частям системы должен быть свободным на случай ремонта, отключения, замены.
Грязевой фильтр ставят только на горизонтальном участке «головкой» вниз (для удобной очистки). С обеих сторон от фильтра устанавливают отсекающие краны, чтобы для чистки не пришлось сливать воду из контура.
Расстояние между соседними трубами должно быть не меньше 5 сантиметров. Трубы крепят к стене с промежутками между опорами, величина которых зависит от сечения трубы и ее типа (армированная, неармированная). Для обычной трубы сечением 2 см шаг равен 60 см, для армированной – 1,2 метра. При диаметре 5 см – 1,2 и 1,9 соответственно.
Перед тем как самому сделать отопление в частном доме из полипропилена, учтите особенность труб ПП – линейное расширение материала, равное 0,15. При нагреве длина трубопровода увеличивается, это приводит к его деформации.
При длине цельного участка больше 5 метров необходима установка компенсатора. Можно изготовить компенсатор из отводов под прямым углом ( форме буквы П) или использовать готовую петлю из полипропилена (т.н. «калач»).
По причине термического расширения значительную часть опор для труб ПП делают подвижными (пластмассовые клипсы). Если компенсатор П-образный, по обе стороны отводов монтируют подвижные опоры. Далее, на прямых участках – неподвижные, на перекладине буквы П тоже неподвижную.
Аналогично для «калача». При расширении меняют форму «колена» компенсатора, деформация магистрали не происходит. Компенсаторы ставят строго петлей вниз, чтобы избежать завоздушивания.
Монтаж трубопровода
Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:
- раскладка элементов согласно схеме;
- сварка или пайка труб;
- соединение с помощью фитингов;
- присоединение отопительных приборов.
В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.
Как спаять отопительный трубопровод
Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.
Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.
Крепление трубопровода к стене
Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.
Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.
Крепление радиаторов
Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

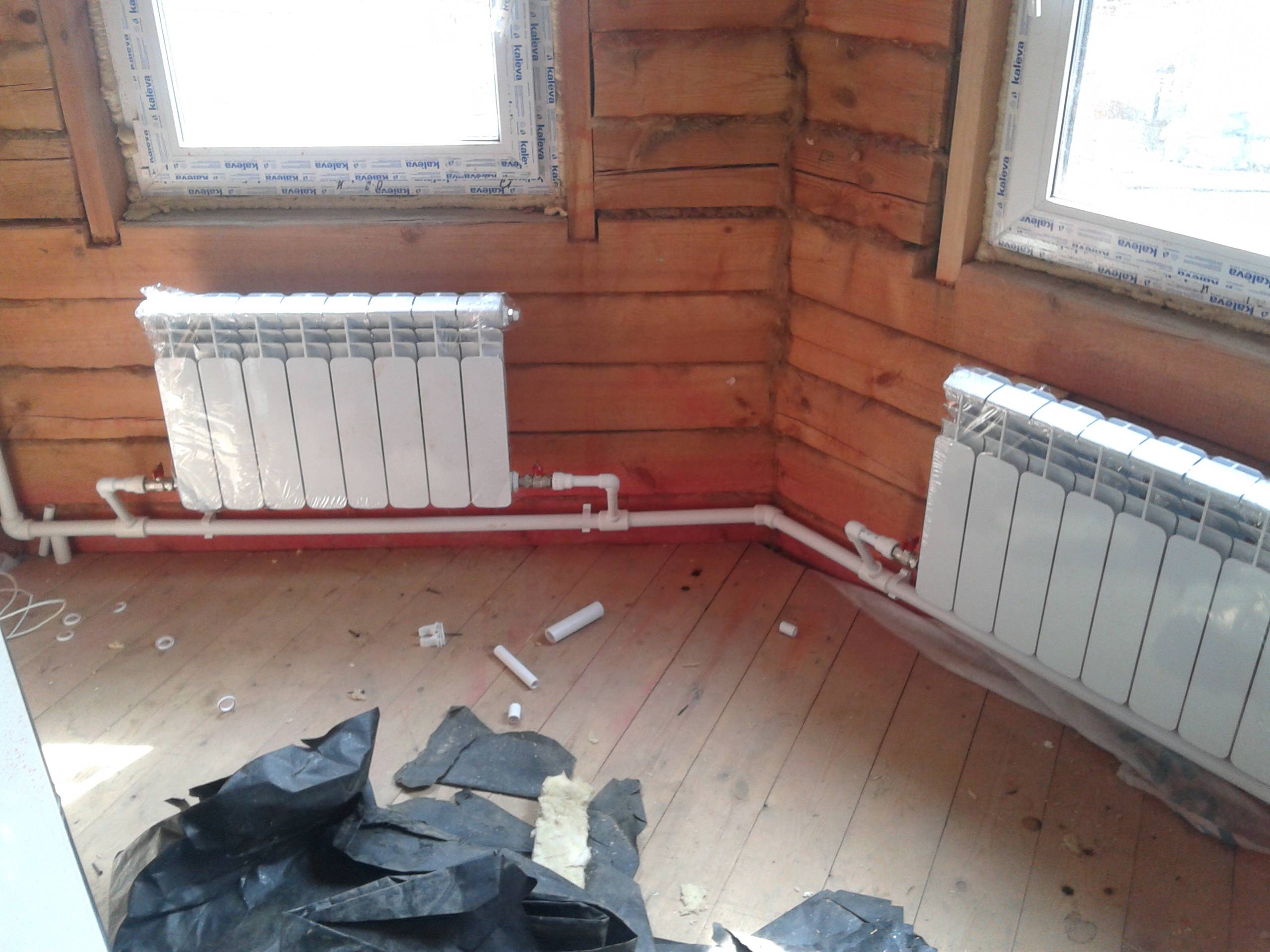

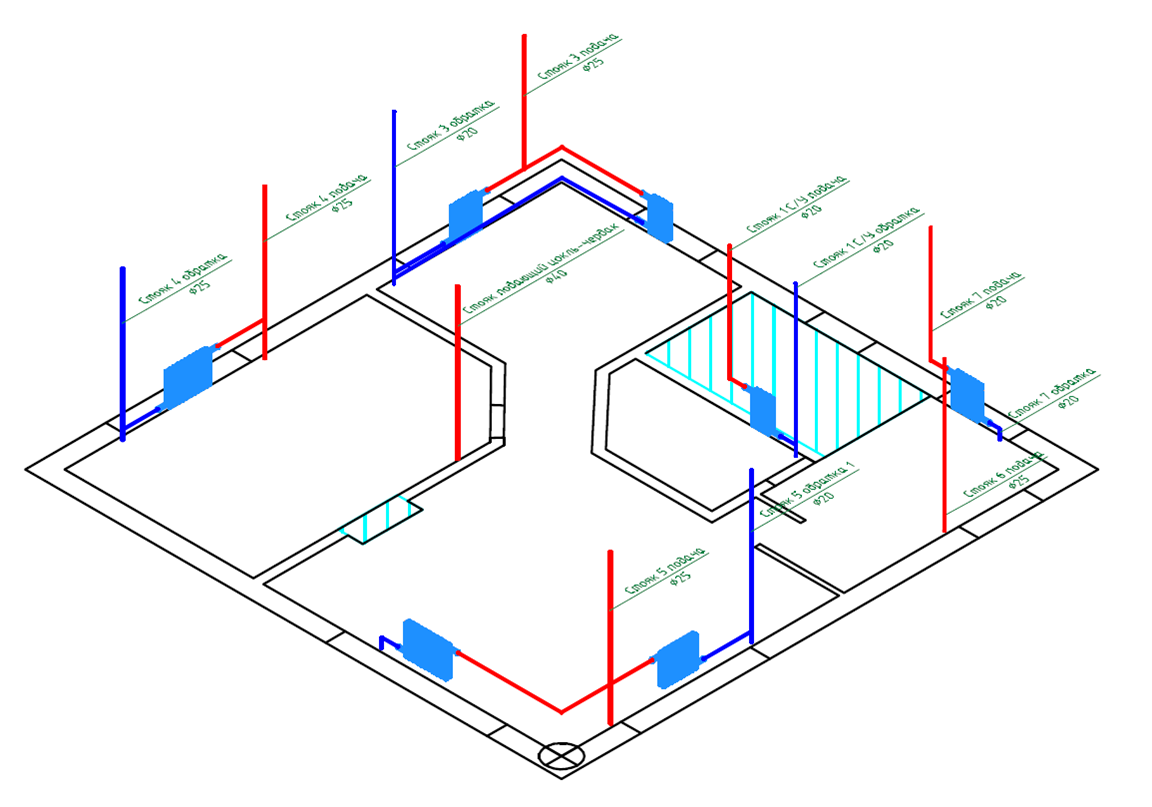

Схемы отопления из полипропилена для частного дома
- однотрубная или двухтрубная;
- двухтрубная с горизонтальной разводкой;
- двухтрубная с вертикальной разводкой;
- коллекторная.

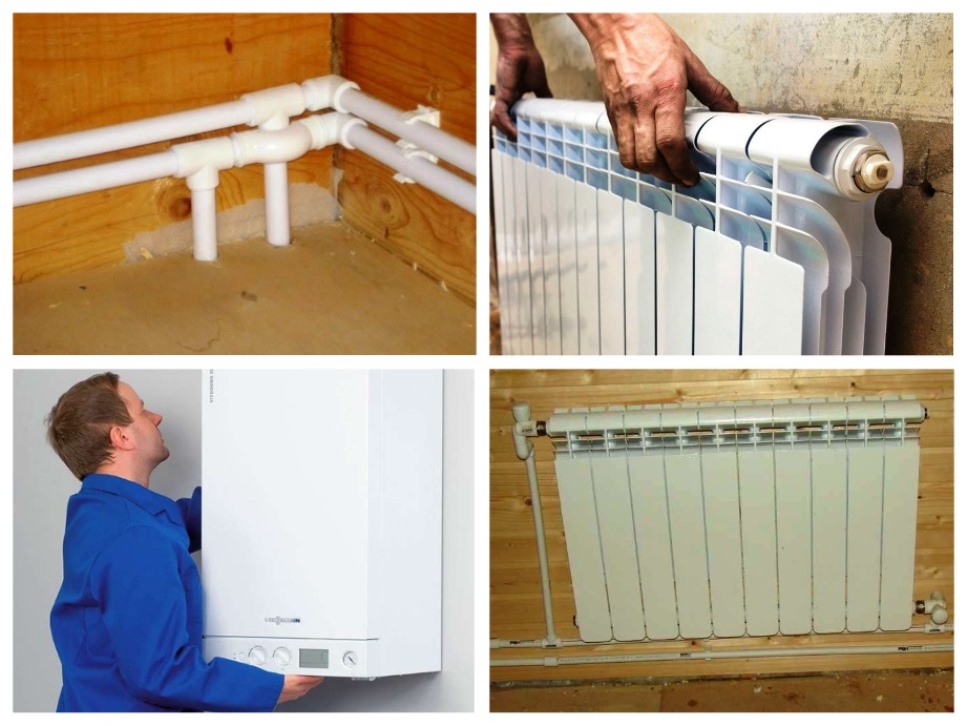

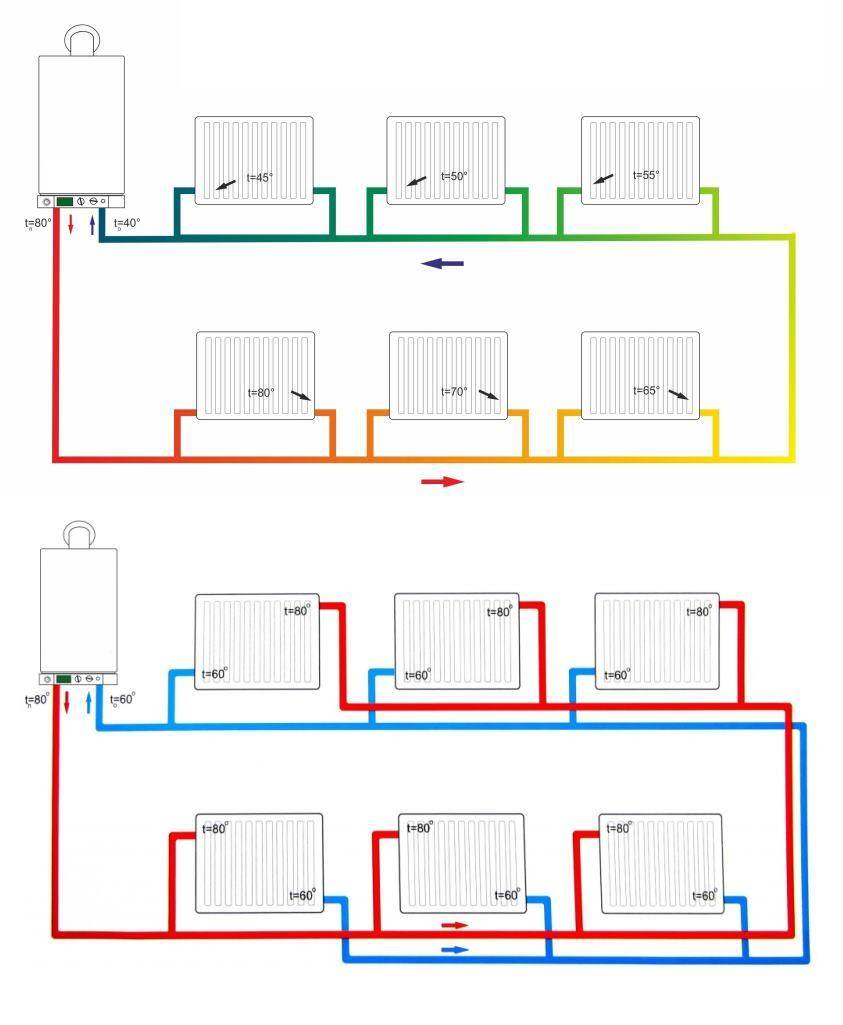

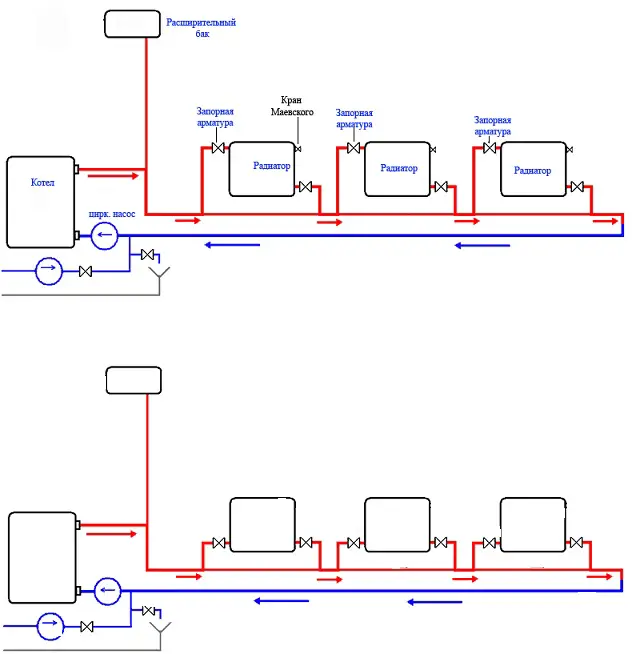

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

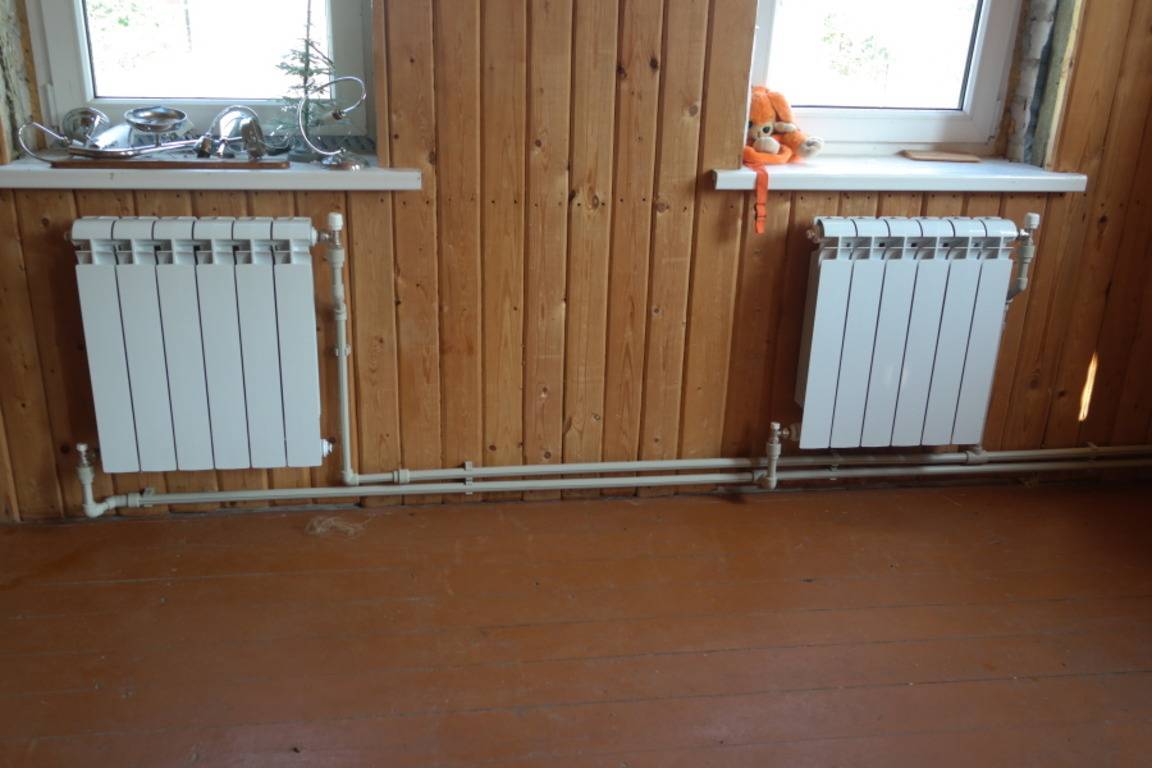

Двухтрубная схема с горизонтальной разводкой
В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

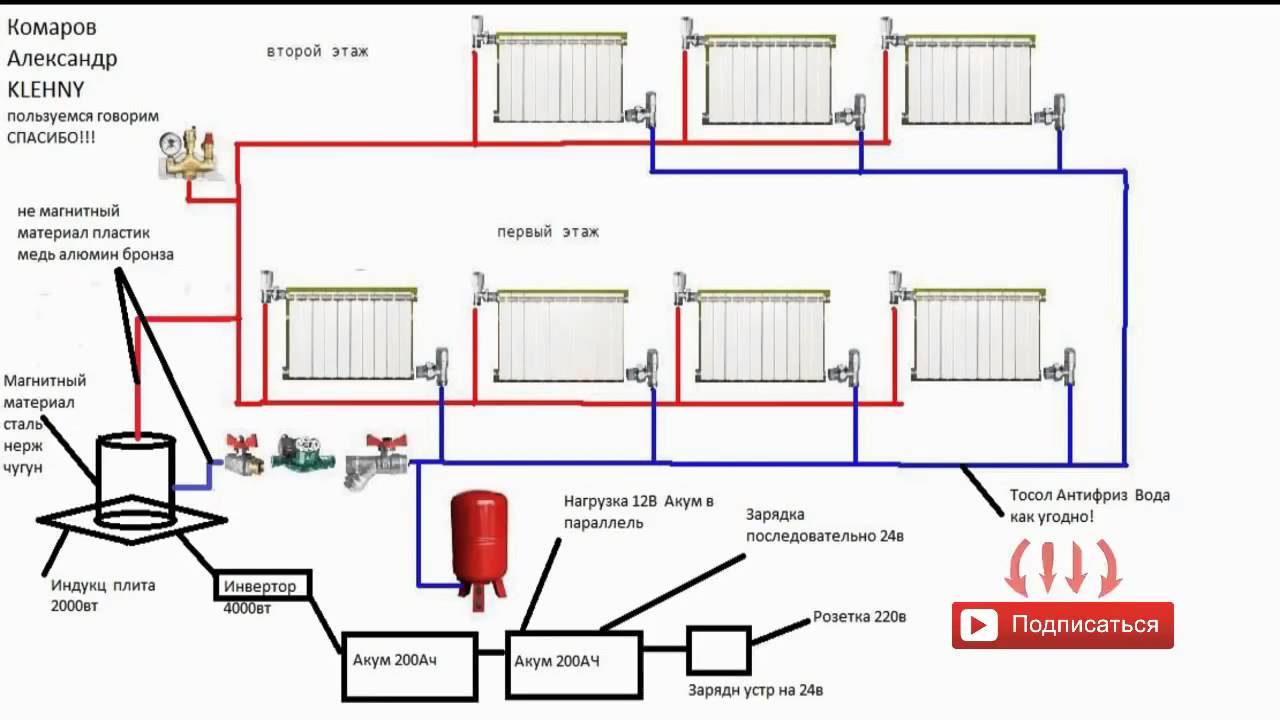

Схема вертикальной разводки
Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

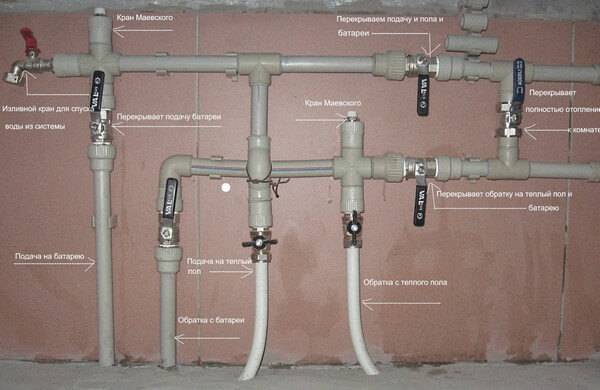

Использование распределительного коллектора
В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.
Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.
Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.
Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.
Планируем предстоящие работы
Начинать ремонт следует с тщательного планирования предстоящих мероприятий. Разводка труб – один из важнейших элементов, формирующих систему канализации и водоснабжения. От того, насколько грамотно она спланирована и выполнена, во многом зависит функциональность сооружения. На этапе планирования необходимо определить несколько важных факторов.
Подбираем способ монтажа трубопровода
Укладка труб может быть проведена закрытым или же открытым способом. Обе эти схемы, в принципе, одинаково надежны. Различаются они особенностями эксплуатации и обслуживания. Открытый монтаж предполагает установку труб поверх стен или пола. При желании их можно будет скрыть различными декоративными конструкциями. Главное достоинство – легкодоступность коммуникаций. При необходимости подключения новых элементов, обслуживания или ремонта не понадобится разрушать декоративное покрытие, скрывающее трубы. Кроме того малейшая протечка или другая проблема сразу же станет очевидна и своевременно ликвидирована.
При скрытой укладке трубы монтируются прямо в стену, что, безусловно, более эстетично. Однако обслуживание и ремонт коммуникаций весьма затруднен. Так же, как и осмотр деталей на предмет протечек или других проблем. При скрытом монтаже целесообразна установка датчиков, которые сообщат об утечке воды. В любом случае для того, чтобы получить доступ к трубопроводу придется вскрывать стену, что является самым большим минусом этого типа установки.
Открытый вариант разводки труб наиболее прост в исполнении, обслуживании и ремонте. Не эстетичный вид можно при желании закрыть декоративными аксессуарами
Важность материала изготовления труб
Как показывает опыт, своими руками разводку сантехники проще всего выполнять при помощи полипропиленовых или металлопластиковых труб. Это надежные в эксплуатации легкие детали, которые хорошо поддаются обработке и достаточно просты в монтаже. Для выполнения соединений металлопластиковых конструкций используются разные виды фитингов или обжимные муфты, устанавливающиеся с помощью специальных клещей. В силу того, что специальное оборудование для установки не требуется, металлопластик можно монтировать даже в самых труднодоступных местах.
Металопластиковые трубы могут быть соединены с помощью фитингов или обжимных муфт. Во втором случае для монтажа понадобятся специальные клещи
Соединение полипропиленовых труб выполняется в виде сварочного шва. Для работы понадобится специальный аппарат, который лучше всего арендовать или взять у знакомых. Этот момент обязательно должен учитываться при выборе труб, поскольку в труднодоступных местах выполнить соединение полипропиленовых элементов будет почти невозможно. Дополнительным аргументом за выбор полипропилена станет возможность легко исправить неудачно получившийся стык, что очень ценно для начинающего сантехника.
Устройство схемы разводки
Выбирать схему разведения водопроводных труб можно из двух вариантов: тройникового или коллекторного. Второй считается наиболее практичным и удобным. Он предполагает, что при установке сантехники в ванной или туалетной комнате каждый прибор будет подключаться отдельно, что существенно уменьшает перепады давления в системе и позволяет проводить ремонт без отключений трубопровода. Вариант отличается предельной простотой монтажа и минимумом соединений, однако стоит дороже, чем тройниковая схема. Она несколько более сложна в исполнении. Специалисты рекомендуют при ее сборке устанавливать на каждом из ответвлений от основной системы запорный кран, чтобы не перекрывать всю конструкцию в случае поломки.
Итогом планирования станет схема расстановки сантехнического оборудования и разводки труб. Выполняется она после точных замеров помещения и приборов, которые будут в нем установлены. С помощью такого плана будет гораздо проще определить все необходимые детали и их количество, а так же предотвратить возможные недоразумения с выходом установочных углов в процессе монтажа оборудования. Очень неплохо пронумеровать каждую деталь разводки в том порядке, в котором будет производиться сборка. Можно так же составить список всех элементов с указанием типа соединений и длины фрагментов.

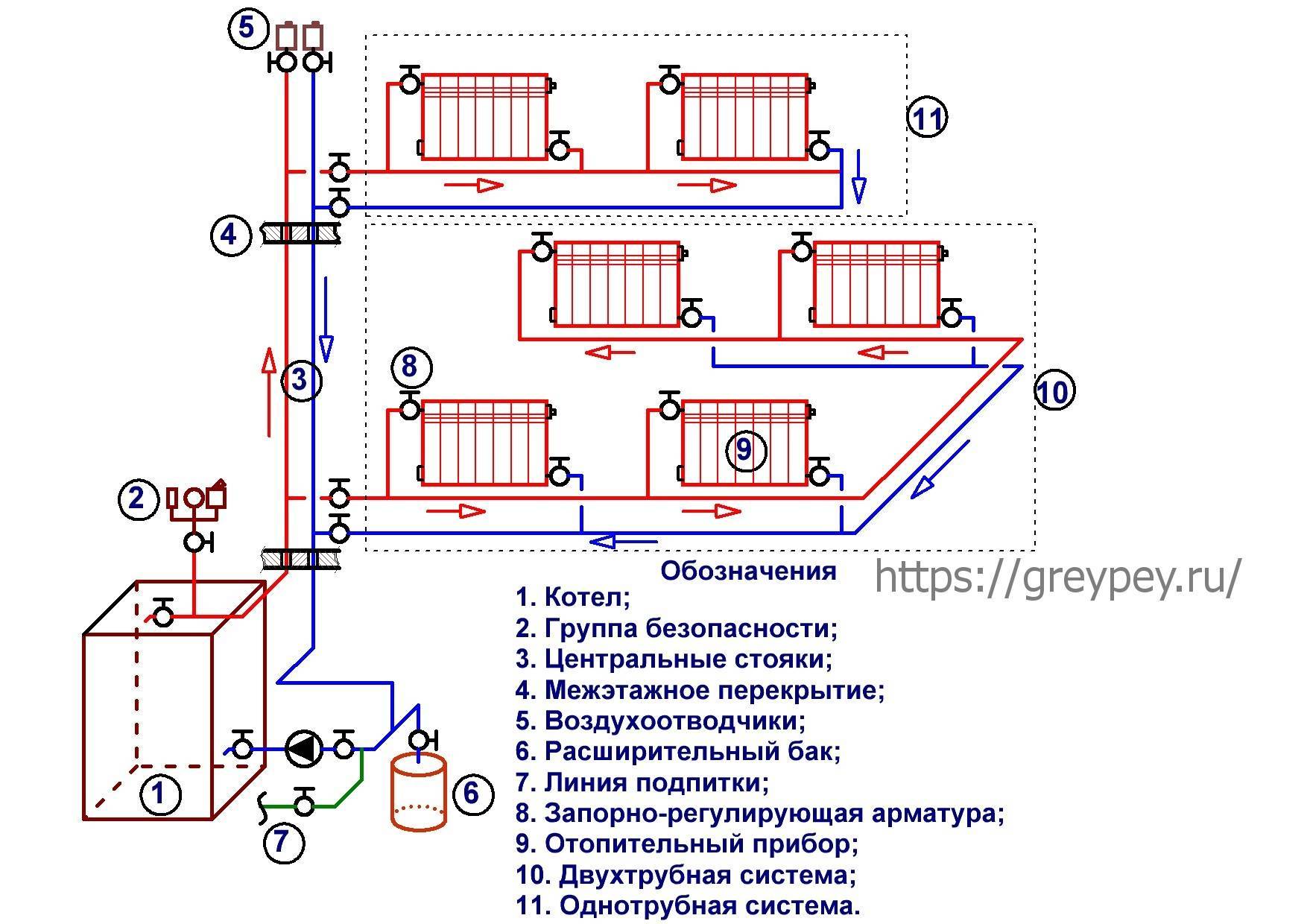

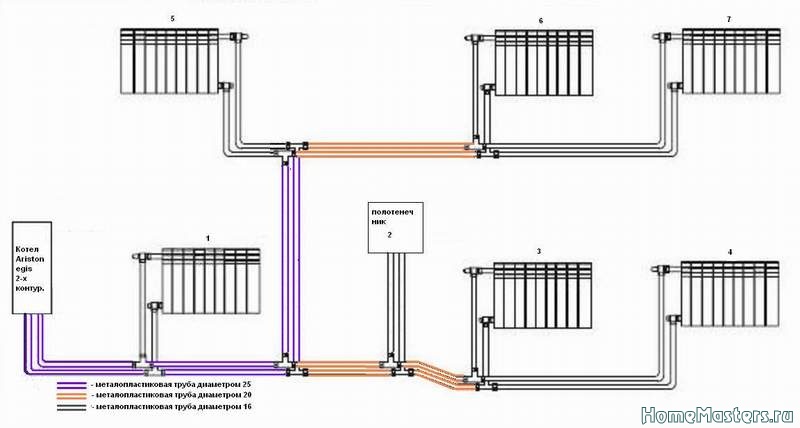

Пример схемы разводки труб. Выполняя самостоятельно подобный чертеж для простоты монтажа лучше всего пронумеровать все элементы и обозначить их размеры

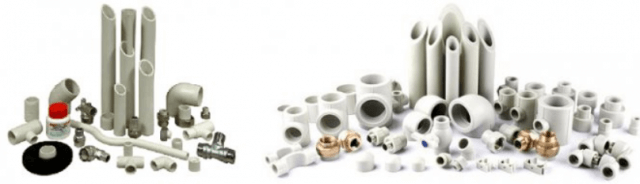

Полипропиленовые трубы и фитинги
Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.
За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:
- Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
- Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
- Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.
Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.
Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.
Технические характеристики армированных полипропиленовых труб:
Дополнительный материал: Обвязка котлов отопления

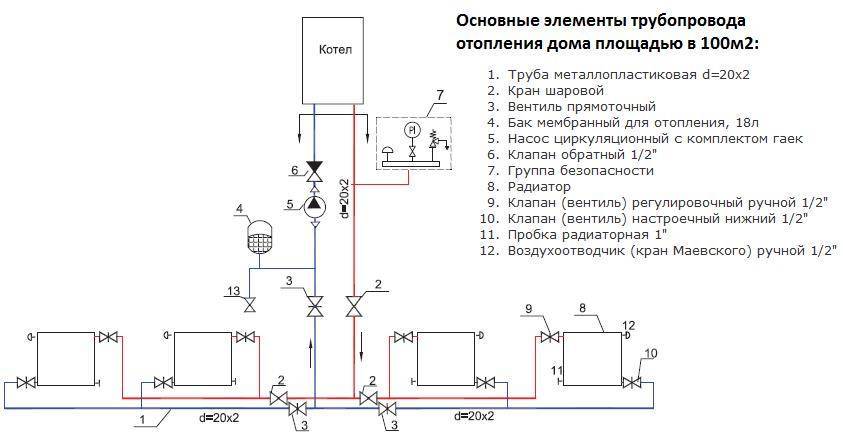

Существует два варианта котлов — напольный и настенный. Подключение их имеет свои особенности. Общая для всех типов котлов схема обвязки включает:
- котел;
- радиатор;
- краны шаровые;
- гайки, фиксирующие котел;
- очистительные фильтры;
- термоголовки для батарей;
- тройники, уголки;
- краны Маевского;
- разные клапаны;
- измерительные приборы;
- циркуляционный насос;
- распределители;
- крепеж.
https://youtube.com/watch?v=BlGNuAQyGvE
Схема обвязки в случае с настенным котлом может быть исключительно закрытой, поскольку эти котлы автономные. Напольный котел нельзя размещать верху разводки, поскольку он не выводит воздух. В результате появятся воздушные пробки. Настенные котлы в своем большинстве имеют воздухоотводчики, поэтому они самостоятельно высвобождают воздушные массы.

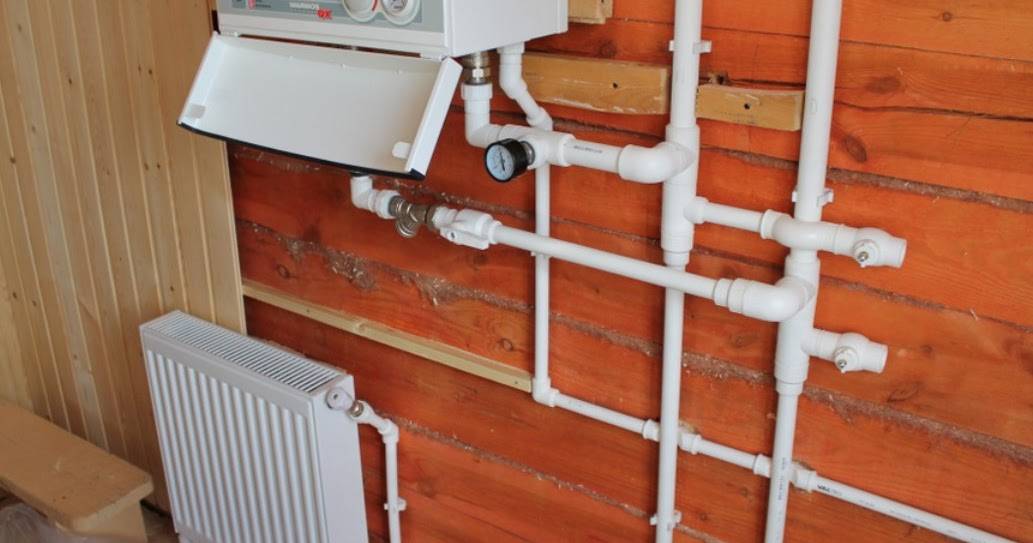

При обвязке газового котла полипропиленовым контуром нельзя допускать большого числа соединений. Главное условие — наличие жесткого сочленения в месте подводки газа к агрегату. Особенность твердотопливного котла — отсутствие функции регулировки теплоподачи. Когда отключается принудительная циркуляция, будет увеличиваться давление, и система может выйти из строя.
На такие случаи существуют аварийные схемы. Одна из них — установка автоматического байпаса. Когда насос работает, теплоноситель проходит через него, а байпас перекрыт. При остановке насоса, поток жидкости перенаправляется и проходит через байпас. Для схем отопления, монтируемых в частном доме из полипропилена с циркуляционным насосом, целесообразность применения и параметры последнего определяет гидротехнический расчет.
Выбор типа труб на основе полипропилена для частного дома
Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:
- Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
- Невысокое магистральное давление и практически полное отсутствие гидроударов.
- Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
- Небольшая протяженность трубной магистрали исключает воздушные пробки.
- Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.
Существует широкий выбор размеров труб из полипропилена
Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.
Труба PN-10
Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.
Труба PN-16
Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.
Труба PN-20
Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.
Трубы PN-25
Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.
Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.
Преимущества использования полипропилена в отопительных системах
Таких преимуществ немало:
- Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
- Отопление с пластиковыми трубами обойдется вам в разы дешевле.
- Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
- Его использование положительно влияет на теплоотдаче системы.
- Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
- Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.
Видео по выбору труб
https://youtube.com/watch?v=fKf2kG7gHvw
Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.
Какие трубы следует использовать для отопительных систем ?
При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:
- PN25.
- PN20.
Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.
Читайте так же, как подключить терморегулятор к ситсеме отопления
Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.
Главное – грамотный проект
Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.
Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра
Правильный подбор диаметра
Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб. Оптимальный вариант – армированные трубы из полипропилена.
Оптимальный вариант – армированные трубы из полипропилена.
Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:
В этом проекте должны быть следующие моменты:
- Чертеж котловой обвязки.
- Все диаметры используемых труб.
- Нюансы крепления и монтажа всех отопительных приборов.
- Информация об углах наклона труб.
Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

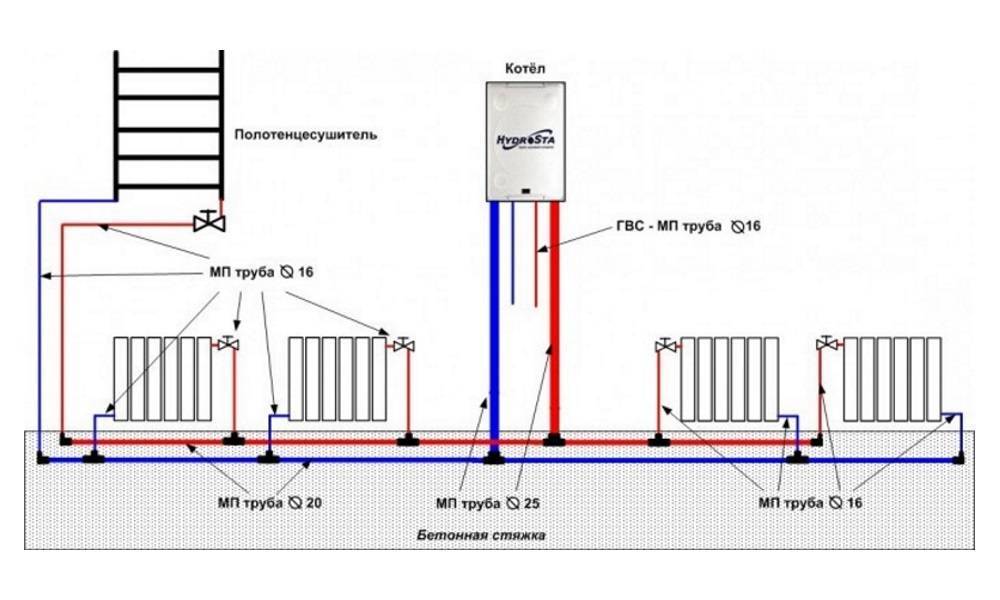

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.
Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:
- С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
- С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.
Как подключить радиатор отопления к полипропиленовым трубам
Подключение необходимо осуществлять в такой последовательности:
- Сначала вставляется в муфту накидная гайка.
- Для обеспечения комфорта крепления трубопровода к стенам, требуется грамотно рассчитать высоту их расположения. Относительно крепления, для этого есть спецскобы, которые устанавливаются на саморезах либо гвоздях.
- Чтобы выполнить скрытую прокладку трубопровода из полипропилена в стене, используются специзделия. Вывод наружу возможен лишь в месте стыка радиатора с трубами.
- Для выполнения фиксации батарей к стене, используют один из крепежей, которые доступны для приобретения. Подвешивание приборов отопления на требуемой высоте проводится при помощи угловых кронштейнов. Панельные батареи комплектуют элементами крепежа.
Виды полипропиленовых труб
На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.
В зависимости от материала стенки выделяются трубы:
- Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN 20.
- Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 — PN 25.
- Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25. Выдерживают температуру 95 °C, используются в любых системах отопления частных домов.
- Армированные. Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.
Полезные советы
Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:
- Пайку трубопроводов из полиэтилена допускается проводить только в том случае, если в помещении температура воздуха не менее +5 °C. В противном случае будет совершенно невозможно добиться идеального соединения, и в результате отопительная система слишком быстро выйдет из строя.
- Перед тем как произвести пайку, необходимо с краев трубы удалить всю имевшуюся грязь. Это можно сделать с помощью сухой чистой ветоши. После чего поверхность протирается спиртом, который разводится с водой в пропорции 1:1.
- Время сварки и остывания трубопроводов определяется по специальному справочнику, в зависимости диаметра приобретенных изделий.
Схемы отопительных систем
Очень важно правильно выбрать схему разводки. Если дом имеет малую площадь – вполне можно обойтись однотрубной схемой с естественной циркуляцией
Для помещений большей площади лучше подойдет двухтрубная система:
- Однотрубная схема. Самый простой и дешевый вариант. Чем дальше от котла будет установлена батарея, тем более холодным будет доходить до нее теплоноситель. Очевидный плюс такого решения – экономия времени и материалов при строительстве, не менее очевидный минус – неравномерное распределение температуры и, как следствие, неодинаковый уровень прогрева помещений.
- Коллекторная схема. Потребует монтаж дополнительных элементов, позволяющих повысить энергоэффективность системы за счет более равномерного распределения тепла.
- Двухтрубная система. Отличается от предыдущих решений наличием подающего и обратного трубопроводов. Контуры работают параллельно и позволяют доставлять теплоноситель к каждому радиатору с одним и тем же значением температуры. Еще одно преимущество – в аварийных ситуациях проблемный стояк или радиатор можно легко изолировать без прекращения работы всей системы.
Не менее важный вопрос – какой из вариантов разводки труб стоит предпочесть. Есть две альтернативы – верхняя и нижняя разводка.
- Верхняя разводка. В этом случае подающий трубопровод проходит под потолком, либо на чердаке. От него вниз спускаются стояки, к которым подсоединяются радиаторы. Обратный трубопровод из полипропиленовых труб идет по полу, либо монтируется в подвальном этаже. Такая схема разводки оправдана в ситуациях, когда теплоноситель циркулирует по системе естественным образом.
- Нижняя разводка. Оба трубопровода (подающий и обратный) монтируются на полу нижнего этажа, либо под потолком подвала. Трубопроводы идут параллельно друг другу, а горячая вода подается в каждый стояк отдельно.
