Схема вентиляции в частном кирпичном доме

Как соорудить вентиляционный канал из кирпича

Кладка дымоходов и вентиляционных каналов.

В частном доме используется технология двойной кладки из кирпича с вертикальным квадратным ходом. Для сооружения системы нужно использовать полнотелый кирпич, который кладут на цементный раствор.

Перед тем как начать кладку канала, нужно собрать шаблон и сделать разметку. Для этого подойдет доска размером 14x250x2,5 см. В ней делаются вырезы, диаметр которых соответствует вентиляционному ходу. Самым распространенным размером является 140×140 мм, его достаточно для полноценной работы на комнату до 30 кв. м.

Высота кирпичной кладки над уровнем крыши должна быть не менее 7 кирпичей. Все швы в сложенной конструкции должны быть тщательно заделаны раствором, чтобы избежать проникновения дыма, копоти, пара в помещение.

Государственный контроль

Строительство любого здания или сооружения, а также его обустройство инженерными коммуникационными системами происходят согласно СНиП. Этот документ представляет собой свод правил, которые необходимо учитывать на каждом этапе строительного процесса, начиная от разработки технического проекта и заканчивая отделкой. По сути, «Строительные нормы и правила» – инструкция по строительству, нормативная база в областях техники, права и экономики.

При выборе подрядной организации, которая будет устанавливать вентиляционную систему, необходимо обращаться к проверенным контрагентам, чтобы избежать проблем в будущем. Для того чтобы упростить заказчикам жизнь, на территории Российской Федерации созданы саморегулирующие организации (СРО) для строительной отрасли СРОС, которые выдают допуск-подряд на строительство. Ростехнадзор осуществляет их контроль на государственном уровне.

Технология устройства вентканалов

Приобретать необходимое оборудование следует с учетом заранее составленной схемы. Если в доме планируется устройство естественной системы вентиляции, то для каждого помещения прокладывается своя вентшахта. Затем производится установка декоративных решеток. Руководством по монтажу предусмотрено, что при установке вентканалов не следует забывать про уровень их допустимой высоты над кровлей.

Если чердак имеет окно, обеспечивающее естественную циркуляцию воздуха, то в потолки комнат следует вмонтировать специальные решетки. Особенность обустройства вентиляционной системы механического либо смешанного типа предполагает наличие разводки труб, прокладываемых в помещении чердака. Если эта возможность отсутствует, то вентшахты следует устроить под потолком помещения. Для приточных отверстий в трубах системы вентиляции предусматриваются воздухораспределители.

Распространено использование вентиляционных труб с прямоугольным либо круглым сечением, их диаметр подбирается в соответствии с расчетами. Установка вентиляторов производится на основе инструкции, которая прилагается изготовителем. Если требуется выполнить установку сложной вентиляционной системы, то монтаж оборудования осуществляется в соответствии с рекомендациями производителя, иначе владелец дома лишится возможности гарантийного обслуживания.

Как сделать естественную вентиляцию в коттедже

Если по всем показателям вам больше всего подходит именно естественная вентиляция, а она изначально, каким-то образом не была предусмотрена, то делаем ее самостоятельно.

• Первоначально делаем приток воздуха. Для этого нужно, отступив 15-20 см от рамы окна, пробить отверстие для установки приточных клапанов. Их рекомендуется сделать в каждой комнате коттеджа. Если желания долбить стену у вас не возникает, то обратитесь к производителю ваших замечательных металлопластиковых окон. Прямо в окна можно монтировать приточные клапаны.
• Делаем переток воздуха. Для этого просверлите в нижней части каждой межкомнатной двери несколько небольших отверстий, для свободной циркуляции воздушных масс. Отверстия можно закрыть металлической сеткой для лучшей звукоизоляции.
• Делаем вытяжку. В помещениях кухни, туалете и в ванной, нужно пробить потолок и крышу. В подготовленные отверстия необходимо вставить воздуховоды, т.е отрезки пластиковой или сэндвич-трубы с утеплителем в зоне чердака, и с установленными зонтами для защиты от атмосферных осадков.
• Воздуховоды закрепите к стене хомутами, а щели заделайте монтажной пеной.

Подключаем вытяжку

Иногда мощности вентиляции для кухонного помещения оказывается недостаточно. На помощь приходит вытяжка, удаляющая неприятные запахи. Только необходимо осуществить ее правильное подключение к каналу системы вентилирования.

Подсоединение выполняется специальными переходными элементами и воздуховодами, все соединения должны быть герметичными.

Подключенная труба для вытяжки воздуха не должна являться помехой и перекрывать вентканал полностью. Если она не работает, воздух уходит по основной системе посредством тяги.

Для нормальной работы вытяжки следует предусмотреть отсутствие преград для хождения воздуха – сделать максимально короткий воздуховод, постараться исключить поворотные участки, использовать только гладкую трубу.

Канал из трубы

Допускается изготовление вентиляционного канала из асбестоцементных или пластиковых труб, диаметр которых составляет 12.5 – 15 см. Для устройства принудительного вентилирования необходимы трубы с сечением 10 – 12.5 см. Монтируют их для дымовых и вентиляционных каналов в кирпичную кладку строго вертикально, фиксируя песчано-цементным раствором.

Если кирпичная стена толщиной в полкирпича, то использование труб для устройства вентиляции – оптимальное решение. В таком случае трубы располагают не в кладке, а между двух стен, заделывая стыки раствором и оштукатуривая.

При проектировании дома в кирпичных стенах развертка вентканалов предусматривается чертежами. В противном случае придется устраивать накладные каналы.

Обслуживание и проверка

Важно вовремя чистить каналы от накопившихся загрязнений, проверять их плотность и наличие тяги. Пыльная среда провоцирует появление вредных микроорганизмов и грызунов

Загрязненные фильтры уменьшают тягу. С целью предотвращения таких результатов должна проводиться ежегодная плановая проверка и дезинфекция каналов. Кроме того, производится внеплановый осмотр после каждого устранения поломки.

В частном доме легче поддерживать чистоту вентиляционной системы. Обязательно должна проводиться чистка фильтров, замена решеток, проверка тяги

Важно проверять эксплуатационные свойства системы перед отопительным сезоном

В частных домах также проводится инспекция по правильности установки оборудования циркуляции, особое внимание уделяется совместимости систем отопления и вентиляции

Вытяжная вентиляции в частном доме

При обустройстве данной системы чистый воздух попадает в комнаты через окна, двери, специальные клапаны, а отработанный выводится при помощи вытяжных вентиляторов. Данные приборы устанавливаются в наиболее проблемных местах дома (на кухне, санузле), они бывают настенного и канального типа.

Вытяжная вентиляция

Плюсы данной установки:

• контроль объема выводимого воздуха;
• независимость от условий внешней среды;
• простота монтажа.

• отсутствие возможности контролировать количество воздуха, подаваемого в дом;
• затраты на покупку оборудования, электроэнергию;
• необходимость регулярного обслуживания.

Приточная вентиляция

Вентилирование при помощи установок приточно-вытяжного типа

Как сделать вентиляцию в частном доме с металлопластиковыми окнами, отделанном современными теплоизоляционными материалами? Для этого необходима качественная система, позволяющая подавать свежий и выводить отработанный воздух в автоматическом режиме. Решат эту проблему приточно-вытяжные установки.

Они предусматривают организацию двух параллельных потоков:

• для вывода отработанного воздуха;
• для подачи свежего.

• воздуховоды — предназначаются для подачи и вывода воздушных масс. Они образуют две параллельных магистрали, состоящие из труб и фасонных изделий (тройников, поворотных элементов). Воздуховоды отличаются формой (круглые, прямоугольные), площадью сечения, жесткостью (изготовляются из алюминиевой фольги, оцинкованной жести, пластика);
• вентилятор — обеспечивает давление в вентиляционной системе, необходимое для подачи, вывода воздуха. Он может быть установлен на кровле здания, непосредственно в воздуховоде, или на специальной опоре;
• воздухозаборной решетки — через них воздух с улицы попадает в приточный канал. Также данные элементы защищают систему от посторонних предметов, грызунов, птиц, осадков;
• воздушный клапан — препятствует поступлению в систему воздуха, когда она находится в выключенном состоянии. Он может работать на электроприводе, в автоматическом режиме, а также оснащаться электроподогревом, предохраняющим промерзание створок;
• фильтры — защищают вентилируемые помещения и саму систему от насекомых, пыли, других мелких частиц. Они требуют регулярной прочистки (рекомендовано 1 раза/месяц);
• калорифер — нагревает воздух, подаваемый в помещения, в холодный сезон. Данное устройство бывает водяным (подходит для больших коттеджей) и электрическим (используется в малогабаритных домах);
• глушители шума — предотвращают распространение по системе труб звуков от работающих приборов. Они бывают трубчатыми, пластинчатыми, камерными, сотовыми. Попадая в них, воздух проходит через специальные преграды (перфорированные каналы, трубки или пластины), вследствие чего его интенсивность снижается. Установка шумоглушителя не всегда обязательна. Иногда для уменьшения интенсивности звуков в системе достаточно снизить скорость работы установки, обеспечить звукоизоляцию вентиляторов;
• заборники и распределители воздуха. Первые служат для поступления потока в систему, вторые — для его равномерного рассеивания по комнате. Данные элементы представлены в виде решеток и диффузоров круглой, прямоугольной формы. Монтируются они на стенах, или потолке помещения;
• система управления. Она может быть механической (представленной включателем), или автоматической (работа регулируется пультом). Основные ее элементы — термо- и гидростаты, манометры;
• система безопасности — представлена набором дополнительных приспособлений, защищающих вентиляционные элементы от перегрева, скачков напряжения.

Усовершенствованной моделью приточно-вытяжной вентиляции является система рекуперационного типа. Она обеспечивает эффективную циркуляцию в доме без потери тепла. Данная вентистема оснащена рекуператором, позволяющим снизить затраты на подогрев воздуха, поступающего с улицы. Приточные массы нагреваются за счет тепла переработанных потоков, отводящихся из дома. Это самый эффективный и энергоэкономный способ организации воздухообмена в жилых сооружениях, хотя и самый затратный.

Воздухообмен

Что должна обеспечивать качественная вентиляционная система загородного дома

Правильно спроектированные системы вентиляции для коттеджа должны обеспечивать:

• Чистый воздух в помещениях, без пыли и посторонних запахов и газов. Посторонние примеси, содержащиеся в воздухе коттеджа, не должны превышать максимально допустимого уровня.
• Вентиляция должна обеспечивать постоянный уровень кислорода и углекислого газа. Кислород должен составлять не менее 22%, а предельно допустимый уровень углекислоты не должен превышать 0,2%.
• Влажность воздуха в комнатах загородного дома должна быть в пределах 40-60%.

Благодаря таким показателям, создается хороший микроклимат для жизни, крепкого сна и хорошего самочувствия в загородном доме. А как его добиться мы постараемся объяснить в этой статье. При составлении проекта коттеджа самой первостепенной задачей является выбор вида вентиляции, а их, по большому счету, всего два: первый – естественная, а второй принудительная. Чему отдать предпочтение, зависит от нескольких основных факторов: месторасположения дома, наличие близлежащих источников загрязнения воздуха и шума и т.д. Если ваш загородный дом располагается далеко от этого безобразия, то нужно делать естественную вентиляционную систему, во всех других случаях специалисты в один голос рекомендуют обустройство механической вентиляции.

Особенности проектирования конструкций вентиляционных каналов

Начиная проектирование вентиляционных систем, необходимо соблюдать требования, прописанные в СНиП:

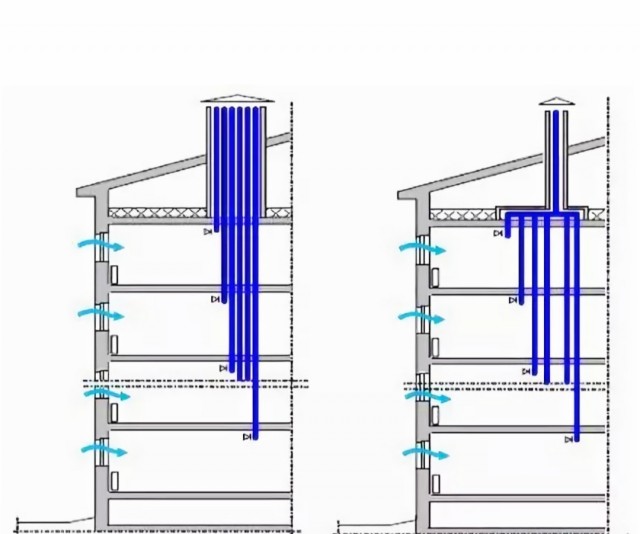

Поэтажный разрез вентиляционных каналов.

• вентиляция в кирпичном доме должна создаваться только по проекту, с соблюдением всех правил и норм;
• в помещениях, где работают приборы отопления, газовые плиты, должна быть отдельная вытяжка, работающая автономно от всей системы;
• в домах из кирпича вытяжки должны отвечать всем нормам пожарной безопасности;
• вытяжка должна иметь защитные решетки, позволяющие беспрепятственно поступать и выходить потоку воздуха;
• размер канала должен соответствовать площади помещения;
• делая вытяжку из кирпича, нужно учитывать наличие специальных карманов, через которые можно будет удалять скопившуюся сажу, пыль и копоть.

Какие ошибки допускают при сооружении вентиляции

Специалисты выделяют несколько ошибок, которые допускаются при возведении конструкции самостоятельно:

Кладка дымоходов и вентиляционных каналов.

1. Игнорирование системой в закрытых помещениях. Чаще всего это комнаты, кладовые, не имеющие окон. В них не циркулирует воздух, что приводит к быстрому размножению плесени, грибка. Исправить данную проблему можно, оснастив помещение искусственным источником подачи и вывода воздуха.
2. Трещины, отверстия в стене, через которые заходит холодных воздух с улицы. В таком случае необходимо заделать все трещины, а отверстия можно закрыть вентилятором или вытяжкой, которая будет предотвращать попадание холодного воздуха внутрь и выводить теплый наружу.
3. Не предусмотрены технические щели в дверях, чтобы воздух мог функционировать естественным образом. Оптимальными размерами дверных отверстий являются 80×80 или 150×150 мм. Если их нужно замаскировать, то для этого подойдет декоративная решетка.
4. Установка пластиковых окон. Они имеют самые высокие показатели герметичности, что делает невозможным естественную циркуляцию. Такая ситуация приводит к образованию химических веществ, которые выделяет пластик, грибка и плесени. Чтобы избежать таких проблем, нужно постоянно пользоваться системой проветривания помещения, установленной в пластиковом окне.

Технология обустройства вентканала

Как правило, узел вентиляционного канала в кирпичном доме выполняется вертикальным ведением кладки в пару кирпичей. Эта конструкция гарантированно обеспечивает эффективное вентилирование и выполняет свои функции при любых погодных условиях.

Сначала выполняются разметочные работы, позволяющие правильно расположить элемент системы, готовится фанерный шаблон.

Ведение кладки начинается от углового участка стены. Обустройство первого канала выполняется после того, когда уложили полтора – два кирпича. Строго выдерживается расстояние между вентканалами в кирпичной стене, составляющее ширину одного камня.

Вся растворная смесь с внутренней поверхности канального хода обязательно удаляется. Дело в том, что засохший кладочный материал через какое-то время начинает отваливаться и засорять шахту. При строительстве соблюдается увязка – очередной ряд начинается с обязательным смещением, чтобы конструкция получилась прочной.

Если рядом с вентиляцией проходит дымоходная система, выводится сплошная кладка из кирпичного материала.

Рекомендуется тщательно затирать шовные участки, смачивая их водой. Будучи гладкой, такая поверхность препятствует накапливанию сажи на внутренних стенах.

Во избежание засорения вентканала, в процессе проведения кладочных работ окно закладывается газетами или иным скомканным материалом. Постепенно поднимаясь, остается только перекладывать заполнитель, удалив его на последнем ряду.

Как рассчитать вентиляцию

Перед тем, как приступить к проектированию, нужно провести расчет всех необходимых параметров на основании плана объекта, где указана площадь всех помещений в доме. Точный расчет проекта вентиляции выполняется с помощью специализированных программ. Но примерно оценить все необходимые параметры, и понять, с чем же нужно работать, можно и с помощью простых вычислений.

Расчет по нормам потребления воздуха

Производительность вентиляции рассчитывается путем умножения нормы потребления воздуха одним человеком (60 м³/час) на число постоянных жильцов дома.

Как видим, расчет очень простой, но есть одна проблема – жильцы дома постоянно перемещаются, они могут быть как находится вы одном помещении, так и в разных. Именно поэтому такую методику применяют исключительно для частных домов с воздушной климатической системой, особенности которой мы рассмотрим немного ниже.

Расчет по объему помещений

Расчет по такому методу встречается намного чаще, нежели предыдущий. Согласно нормативам СНиП необходимо, чтобы обновление воздуха происходило, как минимум 1 раз в час. Для более точных математических расчетов производительности вентиляции необходимо перемножить между собой три показателя – интенсивность (кратность) воздухообмена, площадь дома и высоту помещения от пола до потолка.

Полезные рекомендации

При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

1. Первое, что понадобиться для работы – это материал. Кирпич для кладки нужно выбирать только полнотелый. В качестве связующего вещества используйте водный раствор песка и цемента в соотношении 1:3.
2. Инструмент. Вам понадобится: кирочка каменщика, молоток, мастерок, отвес, уровень, расшивка, шпатель. Для деления кирпича лучше всего использовать «болгарку» с отрезным диском по камню.
3. На рисунке ниже показано два варианта порядовки кладки вентканалов для полуторных и двойных стен.

Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

Какую вентиляцию выбрать для частного дома?

Схема естественной вентиляции.

В частном доме лучше всего себя показывает естественная приточная вентиляция. Каналы монтируются в подоконники. Можно сделать и такой вариант, когда регулируемые зазоры будут вмонтированы в конструкцию пластиковых окон. Благодаря им можно будет регулировать интенсивность воздухообмена без утраты изначальных характеристик окна.

Уличный воздух вряд ли можно назвать идеально чистым. Вместе с ним в частный дом будет заноситься пыль и прочий мелкий мусор. Тяжелые частицы оседают на полу и подоконниках. Для их устранения достаточно периодически проводить влажную уборку. Каких-либо специальных мер для борьбы с загрязнениями обычно предпринимать не приходится.

Можно, конечно же, установить фильтры, однако в данном случае владельцу придется взять на себя ответственность за их периодическое очищение от грязи и пыли. Если этого не делать, воздух будет не очищаться, а лишь еще сильнее загрязняться. Это чревато распространением вредоносных микроорганизмов, опасных как для помещений и всего, что в них находится, так и для людей, проживающих в частном доме.

Общая схема устройства системы вентиляции.

Прежде чем начинать делать вентиляцию в частном доме, подготовьте набор необходимых инструментов и материалов. Потребуется следующее:

1. Гофрированные трубы.
2. Пиломатериалы.
3. Решетки, клапаны и задвижки.
4. Шуруповерт.
5. Рулетка для измерений.
6. Саморезы.
7. Уголок.
8. Дрель.
9. Молоток.
10. Пила.

При выполнении такой работы вам понадобятся различные проектные схемы. На рис. 1 вы можете ознакомиться с принципом работы естественной вентиляции. Показан пример для кухни, но и в остальных помещениях все можно сделать по подобному принципу.
