Как устроена система водоснабжения частного дома с накопительной емкостью

Возможные варианты разводки труб

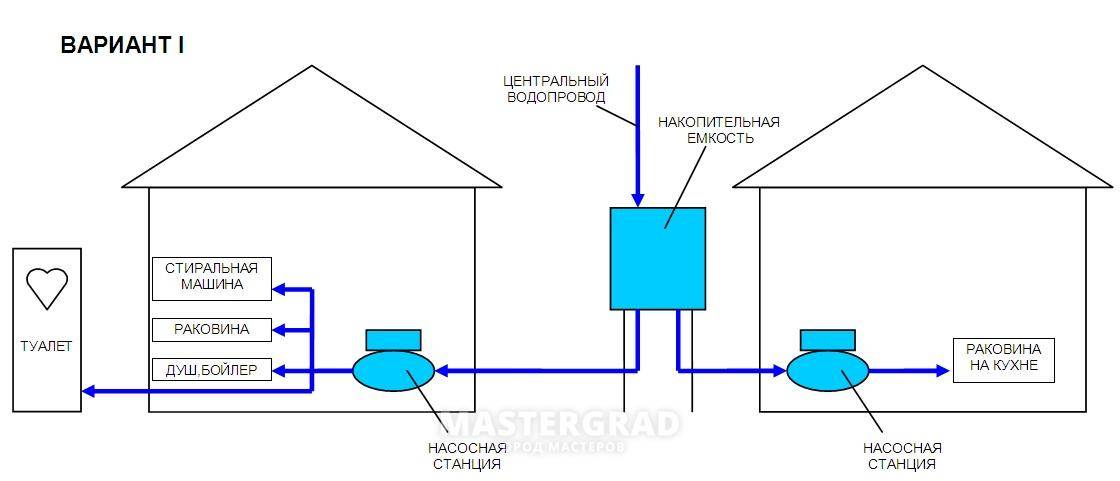

Схема водоснабжения дома спроектирована с двумя центральными трубопроводами. Обычно они устанавливаются на отдаленном расстоянии друг от друга. В этом случаи одна труба монтируется недалеко от системы, а вторая проводится в углу между стеной и потолком, или в стяжке пола. При выборе варианта 1, коммуникации можно закрыть декоративным коробом из ГКЛ (гипсокартонным листом). Во втором случае в стяжке проделывается штроба, желательно возле стены, производится разводка трубы с неразъемными фитингами, на нее устанавливается защитный кожух и вся линия прячется под цементно-песочным раствором.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

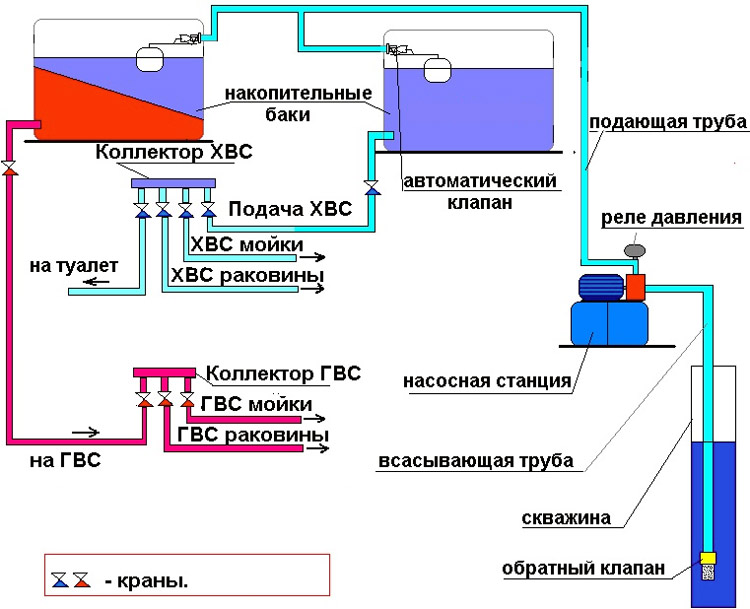

Схема водоснабжения дома с накопительным баком

Представленная схема легко интегрируется в существующую трубную разводку как в водоснабжение с одним центральным трубопроводом, так и с несколькими. Ее компактность обусловлена использованием свободного пространства над резервуаром, в котором на кронштейнах подвешивается насосная станция.

Рисунок 1.

На рисунке 1 изображена схема водоснабжения частного дома с двумя центральными трубопроводами состоящая из:

• 1 – бака на 500 литров;
• 2 – насоса;
• 3 – ресивера (мембранного бака);
• 4 – реле давления;
• 5 – бронзового пятиконечного переходника;
• 6, 17 – манометра;
• 7 – шланга с армирующей оплеткой;
• 8 – обратного клапана;
• 9 – поплавкового клапана;
• 10 – американки с наружной резьбой;
• 11 – американки с внутренней резьбой;
• 12 – бронзового перехода с емкости на внешнюю резьбу;
• 13, 14 – МРН (муфта резьба наружная);
• 15 – МРВ (муфта резьба внутренняя);
• 16 – бронзового перехода с наружной резьбы на внутреннюю;
• 18 – расходомера;
• 19 – сетчатого фильтра;
• 20 – 26 запорной арматуры.

Всасывающая нагнетающая и распределительная линия выполнена из полипропиленового трубопровода и переходов с диаметрами 32 мм (всас) и 20 мм.

Для чего нужен и как работает теплоаккумулятор

Те, у кого жилье отапливается твердотопливным котлом, знают о том, как трудно добиться стабильной температуры в батареях. Так как температура в топке нагревателя постоянно меняется и на этот процесс повлиять практически нельзя. А как это сделать, когда топливо заложено в топку и уже разгорелось? Можно, конечно, прикрыть подачу воздуха, но эффект будет малоощутимым к тому же долгосрочным. Иными словами, принять оперативные меры не представляется возможным.

Вторая проблема – это время между загрузкой топлива. Естественно, чем реже нужно подбрасывать дрова или уголь в котел, тем лучше, меньше хлопот. Чтобы решить обе эти проблемы можно установить баки аккумуляторы для отопления. Что это такое?

Теплоаккумулятор (ТА) – это герметичная буферная ёмкость большого объёма, в которой аккумулируется тепло во время работы котла. После того как в котле выгорает все топливо, установленный бак аккумулятор в системе отопления постепенно отдает накопленное тепло в контур. Это позволяет сократить количество загрузок топлива и увеличивает КПД нагревателя.

Внутри теплоаккумулятора находится теплоноситель. Это может быть вода или антифриз, при этом нужно понимать, что это тот же теплоноситель, который циркулирует по всему контуру. Принцип работы бака аккумулятора в системе отопления:

• котел греет воду, и она попадает в ТА, который постоянно заполнен теплоносителем;
• затем теплоноситель уходит в контур обогрева при этом отдает часть тепла общему объему жидкости резервуара;
• постепенно температура воды в теплоаккумуляторе растет;
• из контура обратка тоже приходит в ТА;
• из буферной емкости обратка передается в котел.

Схема подключения ТА

Подача воды в аккумулирующий бак для отопления осуществляется в верхней части, а обратка выходит в нижней. Эти потоки двигаются в резервуаре в разных направлениях. Задача заключается в том, чтобы они пересекались и осуществлялся теплообмен. В противном случае никакого аккумулирования тепла происходить не будет. При этом нужно не просто перемешать воду в емкости, а сделать это правильно.

Что это значит? Циркуляция должна быть настроена таким образом, чтобы поток подачи опускался вниз к потоку обратки, при этом обратка не должна подниматься вверх. Только в этом случае слой жидкости, который находится между потоками, будет нагреваться.

Настройка циркуляции осуществляется методом подбора мощности насосов до и после аккумулирующего бака для отопления, а также установки одной из трех скоростей их работы

Важно перед насосами ставить фильтры для системы отопления. В противном случае может потребоваться

Помимо того, что аккумулирующий бак для системы отопления обогревает жилье, в нем может быть установлен контур для горячего водоснабжения

Также агрегат оснащается дополнительными источниками подогрева, которые выступают в качестве вспомогательных

Помимо того, что аккумулирующий бак для системы отопления обогревает жилье, в нем может быть установлен контур для горячего водоснабжения. Также агрегат оснащается дополнительными источниками подогрева, которые выступают в качестве вспомогательных.

Теплоаккумулятор перестает отбирать часть тепла из поступаемого в него теплоносителя только в том случае, если он полностью заряжен. То есть температура воды одинаковая во всех слоях и сравнялась с температурой подачи от котла.

Дополнительное оборудование

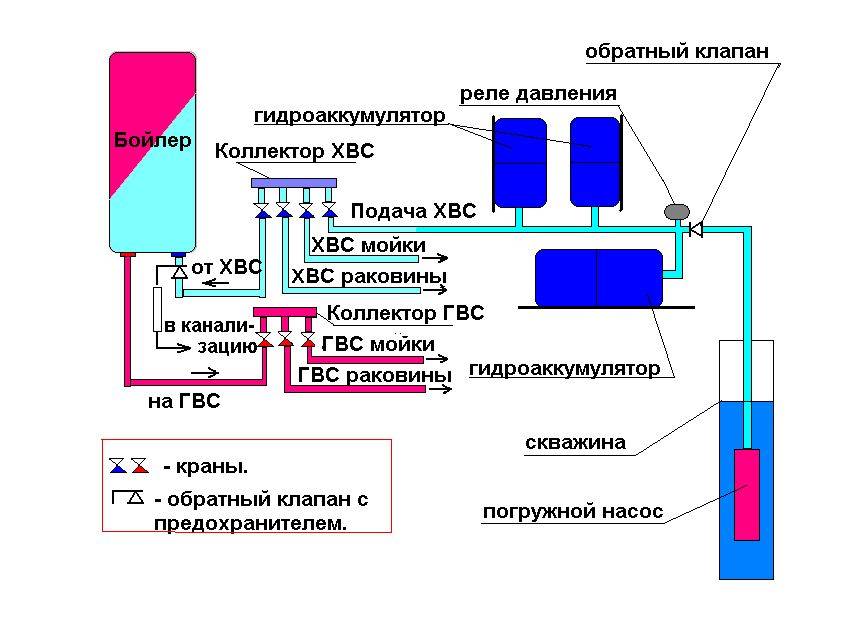

В насосную станцию входят многие элементы, в том числе накопительная ёмкость и реле давления.

• Если же собирается система из отдельных узлов, то на этом этапе нужно установить гидроаккумулятор – специальный бак с мембраной. Расположить резервуар можно в кессоне или подвальном помещении дома. На входе в бак устанавливается обратный клапан и дренажный слив (и ещё один слив за баком).
• Электрическая часть. Проводится подключение всех элементов, устанавливается реле давления, датчик сухого хода.
• Система фильтров располагается после гидроаккумулятора. В идеале, чтобы определиться с системой очистки, образцы жидкости нужно отправить в лабораторию для установления примесей.
• Бойлер. После бака и системы фильтров, делается разводка воды на два потока и один из них пропускается через водонагреватель.

Принцип работы и обвязка накопительного бака в бытовой системе водообеспечения

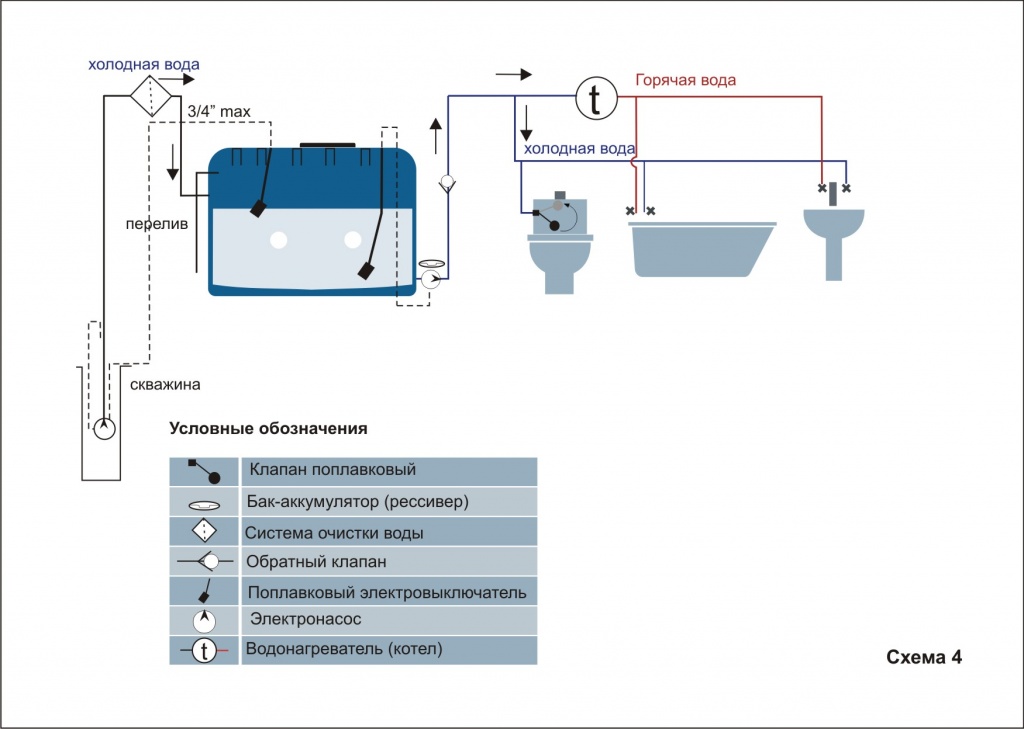

Система водообеспечения с накопительным баком, расположенным внизу дома, работает по следующему алгоритму.

Погружной или поверхностный электронасос, насосная станция при включении накачивают воду в накопительный резервуар.

Обычно она подается через систему фильтров в верхний резьбовой патрубок. После заполнения бака всасывающий электронасос необходимо отключить. Этого добиваются следующими способами:

Используют внутри камеры поплавковый клапан, установленный в верхней точке. Как только водный уровень достигнет заданного порога, поплавок всплывает и механизм перекрывает водный поток. Электронасос или насосная станция начинают работать на закрытый кран, напор в водопроводе повышается и при достижении определенного порога (обычно это 3 бара) реле давления отключает всасывающий агрегат.
Применяют поплавковый выключатель. При таком варианте внутрь бака помещают поплавок, подключенный в цепь питания всасывающего воду электронасоса. Как только вода достигает определенного уровня, всплывший поплавок размыкает контакты и подача питания на электронасос прекращается — поступление воды в резервуар останавливается.

Также вверху бака имеется или делают отверстие, которое используют для подключения переливного трубопровода. Он при возникновении аварийных ситуаций в случае несрабатывания или поломки поплавка направляет водный поток за дом или в канализацию.

Стоит отметить, что на пути подающего воду трубопровода обязательно устанавливают один или два фильтра очистки от песка. Обычно это самопромывной фильтр с манометром и второй картриджного типа в колбе.

Рис. 9 Пример схемы обвязки бака с запиткой от погружного скважинного насоса и водопроводной магистрали

Также при разводке монтируют две магистрали — подачи воды непосредственно от всасывающего электронасоса во внутренний водопровод и в накопительную емкость. При этом предусматривают возможность отключения одной или другой ветви при помощи отсечных шаровых кранов.

Воду из резервуара обычно направляют во внутреннюю водопроводную магистраль дома при помощи насосной станции. Она имеет в своем составе помимо центробежного насоса, реле давления, манометр и гидравлический аккумулятор.

Если давление на участке от накопительного бака до кранов и сантехнических приборов ниже определенного порога (обычно это 1,5 бар), реле давления замыкает контакты питания насоса, и он начинает нагнетать в трубопровод воду. При достижении напорного уровня в 3 бара насосная станция отключается. Гидравлический аккумулятор станции служит для компенсации гидроударов, корректной работы реле давления, создает в магистрали дополнительный водный запас.

Также внизу накопительного резервуара в самом дне или очень близко от его поверхности устанавливают сливной (дренажный) кран. Он служит для слива загрязненной воды после очистки емкости или в результате ее заражения бактериями, потери своих вкусовых качеств от длительного хранения.

Если накопительную емкость запитывают от централизованной водопроводной магистрали с гарантированно высоким качеством воды, фильтры на пути водного потока не устанавливают и напрямую заводят трубопровод в резервуар.

Для обвязки бака обычно используют трубы из полипропилена или металлопластика. Первые соединяют при помощи пайки, вторые —  посредством прессовых или компрессионных фитингов.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

Монтаж трубопровода внутри помещения

1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Оборудование для обустройства системы водоснабжения

Технология обустройства водоснабжения из скважины своими руками, зависит от глубины залегания источника и его характеристик.

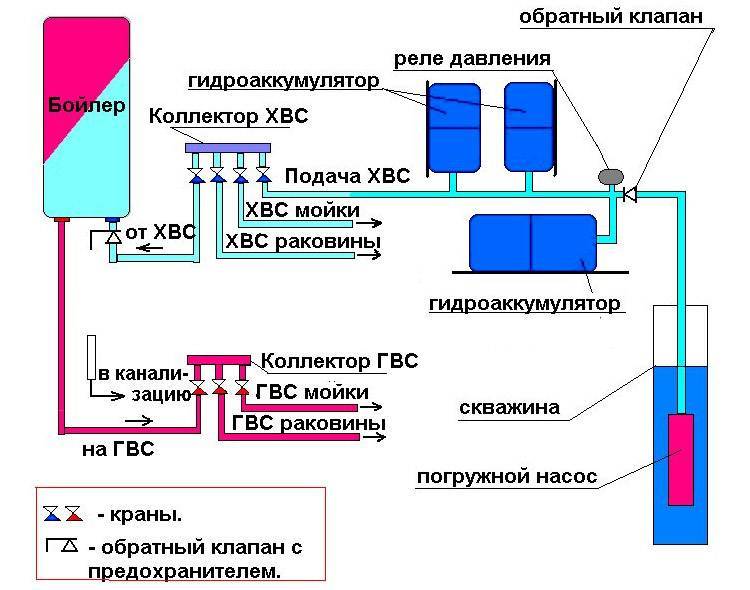

Схему автономного водоснабжения можно разработать, воспользовавшись услугами специалистов, либо же взять подходящий готовый вариант из сети

Одним из ключевых элементов в обустройстве системы водообеспечения на участке является насос, который будет обеспечивать бесперебойный подъем и подачу воды в дом из скважины. Для обустройства автономной скважины достаточно установить агрегат с диаметром в 3 или 4″, оборудованный дополнительной защитой от «сухого хода». Это позволит предупредить перегрев и поломку насоса в случае достижения в источнике минимального уровня воды.

Технология водоснабжения из скважины предусматривает также установку пластикового или металлического резервуара – кессона, который размещают так, чтобы иметь к нему свободный доступ, но при этом препятствовать попаданию грязи или воды из внешней среды. Он необходим для подключения насоса в скважине и дальнейшего контроля его в процессе работы.

При обустройстве водопровода из скважины в дом, чаще всего его используют трубы диаметром 25-32 мм из металлопластика – полимерного материала, который легко гнется и обладает высокой устойчивостью к развитию коррозии.

Водопроводные трубы прокладывают от источника к дому, заглубляя ниже уровня промерзания грунта (не менее 30-50 см)

Обустройство водоснабжения невозможно без системы канализации, которая предусматривает установку септика с приемными камерами и системой очистки сточных вод. Технология обустройства системы канализации подробно расписана в отдельной статье.

Свежие записи
Английские сорта роз с сильной устойчивостью к мучнистой росе и черной пятнистостиОт Гагарина до Джеки Чана: Сорта садовых цветов, названные в честь известных людей7 сортов неприхотливого барбариса, который можно высаживать в любую почву

Способы подключения накопительных емкостей

Бак можно подключить к системе двумя разными способами: расположив его на высокой отметке или на уровне земли или ниже.

Верхнее расположение

Такая схема водоснабжения дома из накопительного бака практикуется преимущественно в тех случаях, когда в доме нет приборов, нуждающихся в хорошем напоре, а потребность в воде у жильцов минимальна – умыться, вымыть посуду и т.д.

А также при частых перебоях с электричеством. Потому что вода из бака, установленного на крыше, чердаке или эстакаде, поступает к потребителям самотеком, а такая система не зависит от наличия напряжения в сети.

Такое давление в системе будет недостаточным для работы стиральной машины, и даже принять душ будет проблематично. Увеличить его можно, подключив на выходе из емкости повысительный насос. Преимущество такой установки в её простоте и легкости обслуживания бака.

Однако не стоит забывать и о недостатках:

• Накопительная емкость занимает много места, отнимая у дома полезную площадь;
• Если установить её на чердаке или на улице на специальной эстакаде, то пользоваться водой можно будет только в теплое время года. Или нужно хорошо утеплять и обогревать и сам бак, и идущие к нему и от него трубы;
• Если при монтаже не была соблюдена инструкция или сама система износилась со временем, возможны протечки, способные доставить много неприятностей.

Как видите, каждый домовладелец решает эти проблемы по-своему в зависимости от потребностей семьи.

• Чтобы вода не замерзала, бак устанавливают на отапливаемом втором этаже или мансарде, жертвуя площадью.
• Или используют электрообогрев емкости, стоящей на чердаке. И дополнительно платят за электричество.
• Или просто водружают её на шкаф, довольствуясь минимальным напором в системе.

Нижнее расположение

Это более распространенный и эффективный способ размещения для домов с постоянным проживанием и всеми привычными для городского жителя удобствами. Такая система водоснабжения с накопительным баком обязательно оборудуется дополнительным насосом или насосной станцией. Без них вода сама к потребителям не потечет, а с ней можно получить любой необходимый напор.

Вариантов нижнего размещения тоже несколько:

• Наземное – когда емкость используется только в летнее время и не нуждается в утеплении;
• Подземное – бак закапывается в грунт, а на поверхность выводится только горловина, обеспечивающая доступ к нему для ремонта и обслуживания;

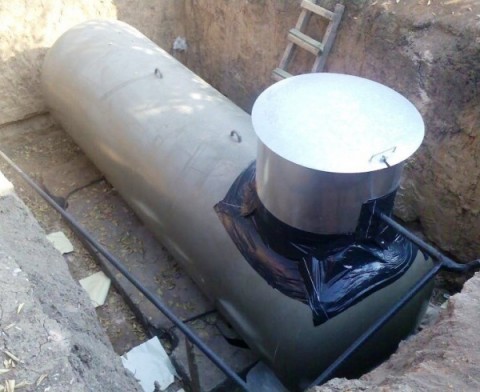

Водоснабжение дома – накопительный бак под землей

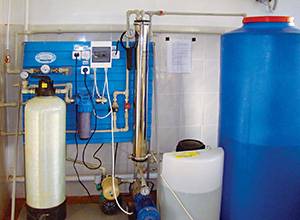

Подвальное – когда в доме имеется отапливаемое подвальное или техническое помещение.

Последний вариант самый удобный, так как емкость не нужно утеплять, к ней всегда есть доступ и она не занимает полезное пространство.

Второй по популярности – подземный вариант. Он тоже позволяет не использовать площадь дома, но в этом случае чистка и ремонт будут сопряжены с определенными трудностями. Да и верхнюю часть, расположенную выше уровня промерзания, тоже придется утеплить.

Кроме того, не каждую емкость можно закапывать в грунт. Она должна быть прочной, с толстыми стенками, ребрами жесткости или металлической опалубкой. В противном случае нужно сооружать для неё жесткую оболочку.

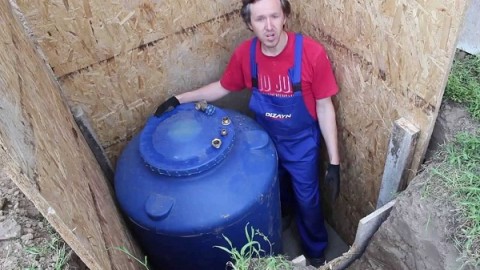

Установка бака в кессоне из водостойких плит

Конструктивные особенности

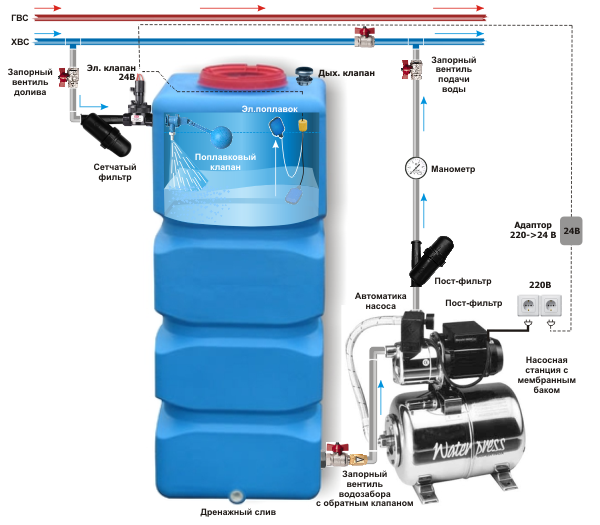

Устройство накопительного бака не зависит от места установки. Есть лишь некоторые нюансы.

Емкость снабжается следующими конструктивными элементами:

Поплавковый клапан. Он предотвращает её переполнение и включает насос при достижении уровня воды минимальной отметки.

Поплавковый выключатель

• Переливной патрубок на случай поломки поплавкового выключателя. Он располагается в верхней части бака и подключается к канализации.
• Дренажный патрубок в нижней части. Предназначен для удаления осадков. Им оснащаются накопительные баки для водоснабжения, расположенные наверху или в подвале дома. Подземные емкости чистятся верхний люк.

На этом фото видны оба патрубка, присоединенные к системе канализации

• Фильтр, расположенный на входе, задержит часть взвешенных частиц. Его можно установить и на выходе, оснастив более мелкой сеткой.
• Вентиляционная труба или дыхательный клапан. Если не установить их в крышке бака, при сливе воды его стенки могут сплющиться под действием атмосферного давления.

Крышка с дыхательным клапаном

Нюансы монтажа накопительного бака

Чтобы накопительный бак дольше не загрязнялся, на его входе нужно установить водяной фильтр. Обычно он сетчатый, но для больших ёмкостей (более кубометра) и при загрязненной воде быстро засоряющуюся сетку лучше заменить центробежным фильтром-насосом или циклонным фильтром. Несмотря на высокую стоимость, водоснабжение с накопительным баком и насосом будет более экономным на эксплуатации.

В установленном на подиуме баке нужно сделать дренажное отверстие, через которое будет сливаться шлам при промывке.

При подземном варианте размещения ёмкость прочищается через люк ревизии, откуда ковшом со дна удаляются загрязнения. Лучше всего для этого использовать ёмкость с плоским дном под небольшим уклоном, в которой ил будет скапливаться именно под ревизионным люком, и его будет проще извлекать.

Чтобы муть при подаче воды со дна бака не поднималась, входную трубу можно завершить садовой или душевой лейкой или установить на выходной патрубок сетчатый фильтр, расположенный внутри дома для удобства его обслуживания и чистки в любое время.

Перед тем как выбрать бак для воды, обязательно следует определить оптимальный объем емкости, с учетом состава семьи и ее потребностей. В частном доме этот вопрос решается несколько легче, так как можно использовать подсобные помещения. Для квартиры объем емкости может варьироваться приблизительно от 100 до 300 л.

Обязательно до покупки, следует определиться с тем, где будет размещен накопительный бак для воды в квартире, и как будет производиться его установка, особенно с учетом веса наполненной емкости. Как правило, для этого используются так называемые мертвые зоны в доме, так же можно рассмотреть вариант установки бака, например, под потолком в прихожей, коридоре, ванной комнате или даже на кухне. В том случае если устанавливается достаточно большая по объему емкость, то правильней всего выбирать напольные варианты, но для квартиры все же следует отдавать предпочтение навесным моделям

В связи с этим важно обращать внимание и на форму изделия: для квартиры оптимальным вариантом станут цилиндрические или плоские баки

Способ подключения бака также определяется его месторасположением:

⦁если емкость устанавливается навесным способом, то забор воды из нее происходит под действием сил гравитации;

⦁для напольных моделей подачу воды обеспечивает циркулярный насос, который создает и поддерживает определенное давление;

⦁для емкостей мембранного типа место установки не имеет значения, за счет того что необходимое давление и напор для подачи воды в водопроводную сеть создается благодаря наличию воздушной камеры.

Даже в том случае, если потребность в использовании резервных запасов воды возникает редко, необходимо обеспечить периодическую циркуляцию, что позволит избежать ее застаивания, кроме того, потребуется иногда и процедура очистки бака, особенно если качество воды не идеальное.

Схемы подачи воды с накопительным баком

Если, например, система водоснабжения частного дома с накопительным баком такова, что естественное поступление в скважину или колодец воды невелико, то необходимо обеспечить определённый запас воды на случай, если её расход внезапно возрастёт. В течение дня вода обычно накапливается в таком баке, а в вечерний час пик интенсивно расходуется, когда каждый член семьи захочет помыться. Иногда вода подаётся в жилой дом по определённым часам. В этом случае накопительный бак для водоснабжения поможет набрать необходимое количество воды, чтобы пользоваться ею можно было в любое время и без перерывов.

Преимущества и недостатки накопительных емкостей

Из положительных моментов автономной коммуникации выделяют:

• постоянный запас воды дома, даже если производительность скважины/колодца оставляют желать лучшего;
• оптимальное давление в системе и подача жидкости в краны с нормальным напором;
• возможность не зависеть от цикличности работы коммунальных предприятий (водоканала, энергосети).

Из минусов отмечают:

• трудоемкость установки бака;
• необходимость его регулярной промывки;
• быстрое заиливание негерметичного накопителя;
• возможность образования неприятного запаха застоявшейся воды при неправильно выбранном объеме бака;
• дополнительный расход электроэнергии при работе насоса;
• необходимость утепления грунта над резервуаром.

Несмотря на все сложности, система водоснабжения с накопителем предпочтительнее, чем прямая подача жидкости из колодца/скважины в дом.

Материалы и комплектующие для монтажа

Стальные магистрали центрального водопровода, подающие в наши жилища грязную и ржавую воду, навсегда ушли в прошлое. Для устройства водоснабжения частного дома из колодца или скважины используйте современные полиэтиленовые трубы ПНД марки PE-100 с толщиной стенки 3 мм, которые легко проложить и завести в дом своими руками. В подавляющем большинстве случаев для наружной разводки хватает диаметра 32 мм.

Для подведения воды по первой схеме (с погружением насосного агрегата) из скважины вам потребуется:

• оголовок или скважинный адаптер;
• подвесной трос диаметром 3 мм;
• сам насос, оборудованный обратным клапаном;
• гидроаккумулятор емкостью 25—100 л;
• реле давления типа РДМ-5 и «сухого» хода;
• фильтр грубой очистки и грязевик;
• манометр;
• шаровые краны, фитинги;
• электрический кабель и автоматические выключатели номиналом 16 А.

Если вам больше подходит схема с насосной станцией, то отдельно покупать реле и гидроаккумулятор не нужно, поскольку они входят в комплект установки. Как правильно рассчитать минимальный объем аккумулирующего бака и мощность насоса, смотрите на видео:
