В чем особенность водоснабжения многоквартирного дома

Разводка ГВС в квартире

Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.

Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.

Количество точек разбора индивидуально, не редкость два туалета, биде, душевые кабины, стиральные и посудомоечные машины. При проектировании внутренней разводки необходимо учитывать не только количество точек разбора, но и индивидуальные особенности бытовой техники.

На практике применяются два способа разводки:

  1. Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков.

    Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.

  2. Коллекторная схема. Для квартир большей площади применима коллекторная схема. Главное отличие этого варианта — наличие коллекторной трубы, в нее поступает вода из общего стояка.

    К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.

Преимущества коллекторной схемы:

  • обеспечивается одинаковое входное давление воды для всех потребителей;
  • возможность демонтажа отдельного потребителя без отключения всего водопровода.

Недостатки:

  • дороговизна монтажа;
  • размещение коллектора требует отдельного места.

При любой схеме квартирной разводки диаметры трубопроводов не должны превышать диаметр общего стояка, в противном случае нарушится водоснабжение других квартир.

Достоинства и недостатки

В°ÃÂøðýàþÃÂúÃÂÃÂÃÂþù ÃÂøÃÂÃÂõüàóþÃÂÃÂÃÂõóþ òþôþÃÂýðñöõýøàøüõõàúðú ôþÃÂÃÂþøýÃÂÃÂòð, ÃÂðú ø ÃÂõÃÂÃÂÃÂ÷ýÃÂõ ýõôþÃÂÃÂðÃÂúø.

ÃÂþÃÂÃÂþøýÃÂÃÂòðÃÂõôþÃÂÃÂðÃÂúø
ÃÂø÷úðàÃÂÃÂþøüþÃÂÃÂÃÂÃÂÃÂøÃÂþôøÃÂÃÂàÃÂðÃÂÃÂþ ÿÃÂþòõÃÂÃÂÃÂàÃÂÃÂþòõýàöøôúþÃÂÃÂø
ÃÂõòÃÂÃÂþúøù ÃÂøÃÂú þñÃÂð÷þòðýøàòþ÷ôÃÂÃÂýÃÂàÿÃÂþñþúâÃÂõñÃÂõàñþûõõ ÃÂþÃÂýþóþ ÃÂðÃÂÃÂÃÂÃÂð
ÃÂþöýþ ûõóúþ ôþñðòøÃÂàýõþñÃÂþôøüþõ úþûøÃÂõÃÂÃÂòþ òþôÃÂÃÂÃÂø ýø÷úþù øýÃÂõýÃÂøòýþÃÂÃÂø ÷ðñþÃÂð öøôúþÃÂÃÂø òþôð ÃÂøûÃÂýþ þÃÂÃÂÃÂòðõÃÂ
ÃÂø÷úøù ÃÂÃÂþòõýàÃÂøÃÂúð þñÃÂð÷þòðýøàÿÃÂþÃÂõÃÂõúÃÂõòÃÂÃÂþúþõ úðÃÂõÃÂÃÂòþ òþôÃÂ

ÃÂþ÷ôÃÂÃÂýÃÂõ ÿÃÂþñúø ÿÃÂðúÃÂøÃÂõÃÂúø ýõ þñÃÂð÷ÃÂÃÂÃÂÃÂàÿþ ÿÃÂøÃÂøýõ ÃÂðÃÂÃÂþóþ ÿõÃÂõüõÃÂõýøàòþôàÿþ ÃÂÃÂÃÂñðü.

ÃÂðòûõýøõ ò þÃÂúÃÂÃÂÃÂþù ÃÂÃÂõüõ óþÃÂÃÂÃÂõóþ òþôþÃÂýðñöõýøà÷ýðÃÂøÃÂõûÃÂýþ ýøöõ, ò ÃÂÃÂðòýõýøø à÷ðúÃÂÃÂÃÂÃÂü úþýÃÂÃÂÃÂþü, ÿþÃÂÃÂþüàÿÃÂþÃÂõÃÂúø ÃÂÃÂÃÂñ ñÃÂôÃÂàÿÃÂðúÃÂøÃÂõÃÂúø þÃÂÃÂÃÂÃÂÃÂÃÂòþòðÃÂÃÂ.

ÃÂõôþÃÂÃÂðÃÂúþò àþÃÂúÃÂÃÂÃÂþù ÃÂøÃÂÃÂõüàÃÂÃÂá ôþòþûÃÂýþ üýþóþ. ÃÂÃÂþüõ ÿõÃÂõÃÂøÃÂûõýýÃÂàüøýÃÂÃÂþò üþöýþ ÃÂðúöõ ýð÷òðÃÂàýõÃÂõûõÃÂþþñÃÂð÷ýþÃÂÃÂàøÃÂÿþûÃÂ÷þòðýøàõàò ûõÃÂýøù ÿõÃÂøþô, úþóôð ýõàýõþñÃÂþôøüþÃÂÃÂø ò þÃÂþÿûõýøø öøûøÃÂð.

Инновации при ремонте коммуникаций

Нередко возникает необходимость заменять устаревшие и негодные коммуникации в связи с их дальнейшей непригодностью. Для диагностики коммуникаций и поиска проблемных участков наиболее современные фирмы используют видеодиагностическое оборудование. С помощью специальных камер легко отследить все проблемные участки. В некоторых ситуациях достаточно отремонтировать или прочистить трубы, но самые обветшалые коммуникации необходимо менять.

Владельцы жилья и слесари ЖКХ чаще действуют по старинке – ремонт и замена трубопровода начинается только тогда, когда трубы полностью забились или, напротив, оказались прорваны. В этом случае страдает вся внутренняя отделка данного помещения, а зачастую проблема задевает и жителей нижних этажей.

По старой схеме работы (ЖКХ и владельцы жилья) ремонт или замена коммуникаций происходит при полностью слитом стояке. Но наемные компании зачастую предлагают более быстрый и щадящий метод: с помощью специального оборудования перед поврежденным или разобранным участком трубопровода создается ледяная пробка, поэтому никто из соседей даже не заметит ремонта водопровода на стояке.

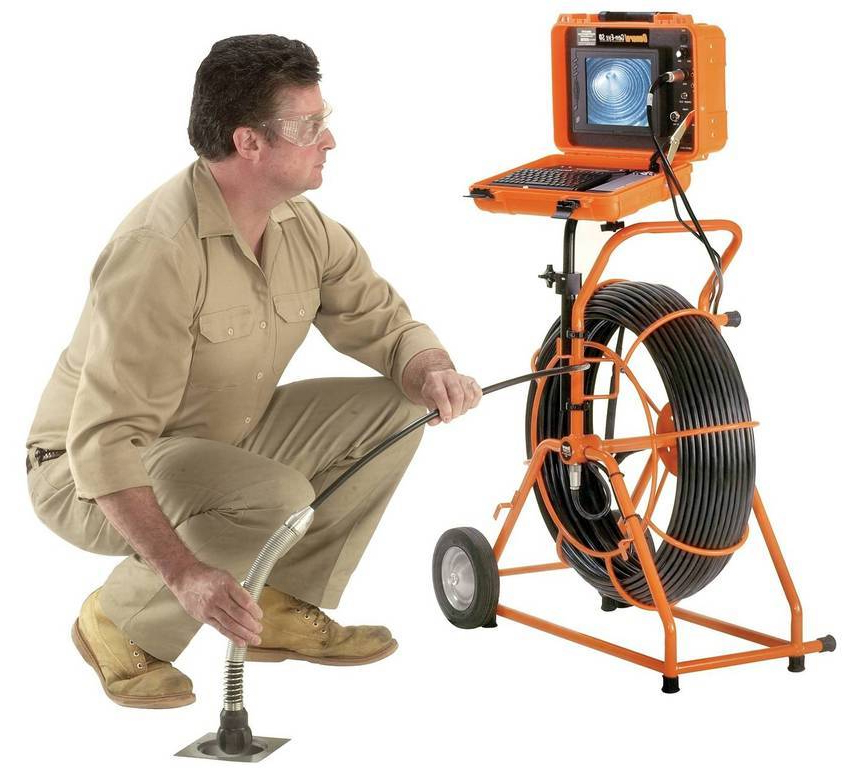

Еще одна из часто встречаемых проблем – засоры в канализации. В большинстве случаев причиной проблемы являются сами жильцы, который смывают в канализацию крупные посторонние предметы. Но засор также может возникнуть из-за отложений на стенках труб нерастворимых осадков на известковой, жировой или коррозионной основе.

Старинные методы прочистки труб – всевозможные тросы и вантусы являются –
лишь полумерами, особенно в случае отложений на трубах. Самый надежный метод предлагают специализированные компании, которые с помощью видеооборудования находят источник затора и удаляют его специальным чистящим оборудованием.

Типы схем водоснабжения

   Система водоснабжения бывает трех типов:

  • коллекторная;
  • последовательная;
  • комбинированная (смешанная).

   В последнее время, когда в квартирах все чаще встречается большое количество сантехнического оборудования, используют коллекторную схему разводки. Она является оптимальным вариантом нормального функционирования всех приборов. Схема горячего водоснабжения коллекторного типа исключает перепады давления в разных точках подключения. Это является главным преимуществом данной системы.

   Если рассматривать схему более подробно, то можно сделать вывод, что никаких проблем с использованием сантехнического оборудования по назначению в одно и то же время не будет. Суть подключения такова, что каждый отдельный потребитель воды соединяется с коллекторами стояка холодного и горячего водоснабжения изолированно. Трубы не имеют множества разветвлений, поэтому вероятность протечки очень мала. Такие схемы водоснабжения в многоэтажных домах просты в обслуживании, однако стоимость оборудования достаточно высокая.

   По мнению специалистов, коллекторная схема горячего водоснабжения требует установки более сложной установки сантехнических приборов. Однако эти отрицательные стороны не столь критичны, особенно если учесть тот факт, что у коллекторной схемы есть множество достоинств, к примеру – скрытый монтаж труб и учет индивидуальных особенностей оборудования.

   Последовательная схема горячего водоснабжения многоэтажного дома – это самый простой способ разводки. Такая система проверена временем, она вводилась в эксплуатацию еще во времена СССР. Суть ее устройства в том, что трубопровод холодного и горячего водоснабжения проводят параллельно друг другу. Инженеры советуют использовать данную систему в квартирах с одни санузлом и небольшим количеством сантехнического оборудования.

   В народе такую схему горячего водоснабжения многоэтажного дома называют тройниковой. То есть от главных магистралей идут разветвления, которые соединяются друг с другом тройниками. Несмотря на простоту монтажа и экономию расходного материала, данная схема имеет несколько основных недостатков:

  1. В случае протечке трудно искать поврежденные участки.
  2. Невозможность подачи воды к отдельному сантехническому прибору.
  3. Трудность доступа к трубам в случае поломки.

Варианты газовых котлов для водоснабжения – их плюсы и минусы

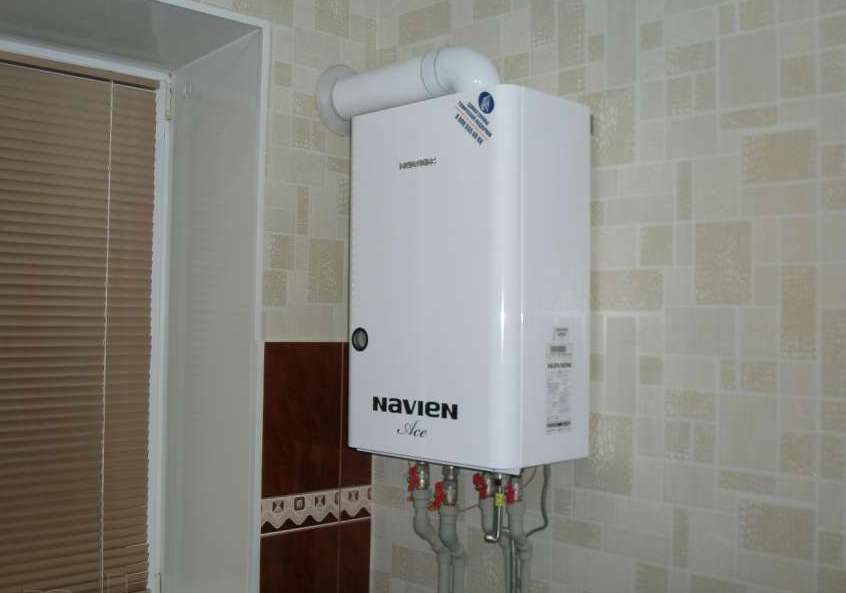

Двухконтурные газовые котлы

Двухконтурные агрегаты изначально предназначены для обеспечения потребителей горячей водой – в их конструкции предусмотрен вторичный контур, который соединяется с краном водоснабжения. При его открытии из теплообменника будет поступать горячая вода – клапан закрывает контур отопления и теплоноситель движется во вторичный теплообменник, подогревая находящуюся в нем воду. Пока кран не закрыт, теплоноситель не вернется в систему отопления. Таким образом, контур для горячего водоснабжения работает по принципу проточного водонагревателя.

Такой двухконтурный газовый котел для отопления и горячего водоснабжения хорош тем, что, выполняя две функции, он имеет компактные размеры и легко впишется даже в малогабаритную квартиру. Большинство данных агрегатов оснащаются коаксиальными дымоходами, которые можно вывести через стену.

Минусом такого варианта является ограниченный объем получаемой горячей воды –  самые мощные модели способны нагревать жидкость до 30ºC со скоростью13-14 л/мин. Этого хватит только для обеспечения 2-3 точек водозабора. Некоторые владельцы двухконтурных агрегатов жалуются, что при открытии горячего крана первые 3-5 секунд вода поступает холодная. Если у Вас большая семья, то объема, производимого двухконтурным газовым котлом, будет недостаточно.

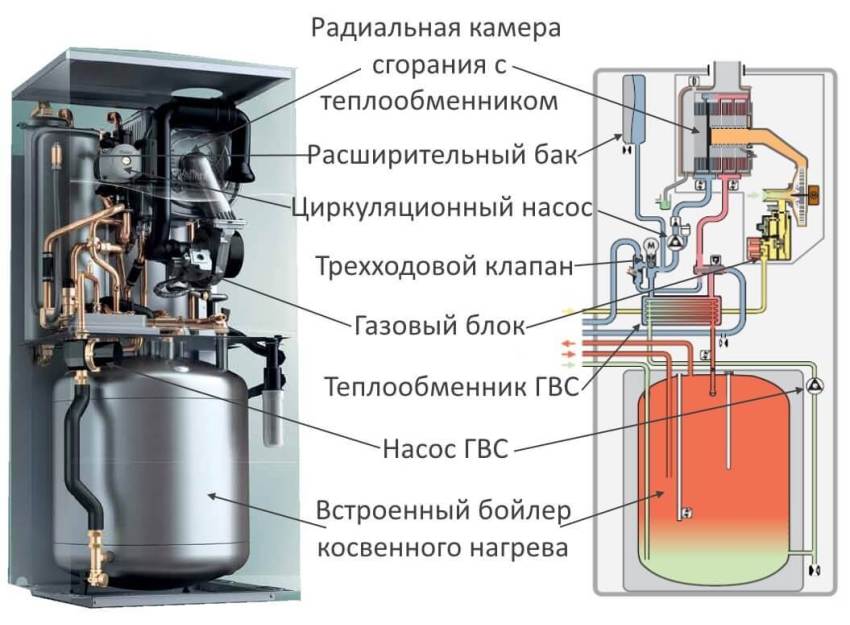

Агрегаты со встроенным бойлером

Более производительным вариантом является газовый котел со встроенным бойлером. Вода в нем прогревается послойно, горячая при этом поднимается вверх, а холодная опускается вниз. Существуют как настенные, так и напольные модели. Благодаря встроенной емкости данное газовое устройство способно сразу выдать воду заданной температуры. Настенные газовые котлы для отопления и водоснабжения в основном оборудуются емкостью вместимостью до 30 л. Такие агрегаты подойдут для установки в квартире. Напольные отопительные устройства способны вместить до 100 л горячей воды, но их значительные габариты смогут вписаться только в частный дом большой площади.

Данный вариант способен обеспечить больший объем горячей воды, чем двухконтурный газовый котел, но меньше, чем устройство с бойлером косвенного нагрева. Для принятия душа данный газовый котел подойдет, а вот для любителей ванн объема нагретой воды может не хватить. Минусом устройств со встроенным бойлером также является их высокая цена.

Бойлер косвенного нагрева

Если Вам нужно много горячей воды, лучшим вариантом станет одноконтурный газовый котел с бойлером косвенного нагрева. В отличие от предыдущего варианта, он оборудован собственным нагревателем, в который поступает теплоноситель и нагревает воду, находящуюся в баке. Емкости косвенного нагрева могут иметь разный объем – 50, 100, 200, 500 и более литров.

Бойлеры обычно изготавливают из нержавеющей или эмалированной стали, изредка — из стеклокерамики. Для предупреждения коррозии в емкости имеется магниевый или титановый анод. Способность сохранять тепло у разных баков отличается. Лучше выбирать бойлер, у которого толщина стенок не меньше 4 см.

Обратите внимание! Не стоит экономить на качестве теплоизоляции бойлера косвенного нагрева – чем она лучше, тем меньше топлива в последствии будет расходовать котел. Если бойлер позволяет организовать рециркуляцию в системе ГВС, при включении любого крана из него сразу же пойдет горячая вода

К системе водоснабжения с рециркуляцией можно подсоединить полотенцесушитель или трубы «теплых полов»

Если бойлер позволяет организовать рециркуляцию в системе ГВС, при включении любого крана из него сразу же пойдет горячая вода. К системе водоснабжения с рециркуляцией можно подсоединить полотенцесушитель или трубы «теплых полов».

Плюсом объединения газового котла с бойлером является то, что Вы сможете получать необходимый объем нагретой воды.

Минусы – дороговизна такой системы и необходимость выделения отдельного помещения под котельную.

Проблемы тупиковой ГВС

  • Почему по утрам вместо горячей воды из крана течёт холодная?
  • Почему приходится долго пропускать горячую воду?

Одной из причин такой проблемы является тупиковое ГВС. В периоды отсутствия водоразбора, горячая вода находится без движения в трубопроводе. Находясь долгое время без движения в трубе – горячая вода остывает. Температура воды может опуститься до температуры окружающей среды, в подвале это 10-15 С. Чтоб получить горячую воду – потребителю приходится пропустить весь объём воды, находящийся в трубе и дождаться нагретую воду из теплообменного аппарата.

Решение данного вопроса:

  • Устройство принудительной циркуляции и рециркуляции горячей воды.
  • Уменьшение теплопотерь трубопровода ГВС, по средством утепления труб.

Классификация водопроводных систем

Коммуникации
могут делиться на различные виды по типу использования.

  1. Производственные сети.
  2. Хозяйственно-бытовые коммуникации.
  3. Противопожарный водопровод.
  4. Комбинированные сети.

По характеру
используемых источников водопроводные сети могут различаться:

  • из поверхностных источников;
  • из подземных вод;
  • смешанные.

Различают
водопроводы по способу подачи жидкости:

  • самотечные;
  • с механической подачей;
  • действующие с помощью насосных станций.

По способу
потребления воды:

  • структура прямоточного водоснабжения;
  • сети оборотного водоснабжения;
  • коммуникации с вторичным использованием водных ресурсов.

Нормы водоснабжения

Как всегда, начнем мы со знакомства с нормативной документацией. Нормы водоснабжения (в том числе холодного) устанавливаются сводом правил СП 30.13330.2012.

–>

Вот ключевые требования этого документа:

Давление воды на сантехнических приборах не должно превышать 4,5 кгс/см2;

Штатное давление на вводе ХВС

Нормы состава питьевой воды

  • Применяющиеся для монтажа водопровода трубы должны служить не меньше полувека;
  • В процессе эксплуатации водопровода его гидравлическое сопротивление должно оставаться неизменным.

Типичное состояние эксплуатирующихся стальных водопроводов

Способы получения и виды подачи горячей воды

По способу получения системы ГВС разделяют на два типа:

  • открытая,
  • закрытая.

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:

  • с однотрубными стояками,
  • с двухтрубными стояками.

Двухтрубная состоит из двух стояков:

  • подающего,
  • циркуляционного.

По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.

В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.

Полотенцесушители при такой схеме:

  • размещаются на подающей трубе,
  • ставятся электрические,
  • подключают к лежаку отопления.

В последнем случае полотенцесушители работают только во время сезона отопления.

При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.

Система горячего водоснабжения. Виды, схема и устройство

Системы горячего водоснабжения бывают:

Централизованные, в которых одна подогревательная установка обслуживает несколько (как минимум одно) многоквартирных жилых домов (МКД) в пределах одного квартала (микрорайона), поселка или города.

Децентрализованные (автономные), в которых приготовление горячей воды происходит вблизи водоразборных приборов (на месте потребления) и осуществляется мелкими генераторами тепла: газовыми, электрическими или дровяными водонагревателями – колонками и т. п.

Системы горячего водоснабжения (ГВС) по принципу работы делятся на открытые и закрытые.

Открытой системой ГВС называется система,  в которой вода для горячего водоснабжения забирается непосредственно  из подающего и обратного трубопроводов тепловой сети (системы отопления), смешивается в специальных устройствах – гидроэлеваторах и поступает к водоразборным кранам.

Закрытой системой ГВС называется система, в которой из водопроводной сети забирается холодная вода,  нагревается теплом сетевой воды в специальных нагревателях – бойлерах, расположенных в тепловых пунктах (в подвалах) домов, не соприкасаясь и не перемешиваясь с теплоносителем – водой системы отопления, и затем поступает к водоразборным кранам системы ГВС МКД.

Существуют независимые открытые системы ГВС, в которых отсутствуют связи между трубопроводами горячей воды и отопления, а  холодная вода  для нужд ГВС,  забираемая из  водопроводной сети, нагревается  на ТЭЦ,  в районных или домовых (крышных) котельных и подается в МКД по отдельным сетям горячего водоснабжения.

Давление (и, соответственно, расход) воды в системах ГВС создается насосами, расположенными на ТЭЦ, в районных или домовых (крышных) котельных.

Большинство систем ГВС в соответствии с нормативными документами имеют систему циркуляции – трубопроводы и/или насосы циркуляции, по которым непрерывно циркулирует вода. В результате этого по всей длине трубопроводов ГВС, в том числе вблизи водоразборных кранов, постоянно поддерживается температура воды в соответствии с требованиями норм – не ниже 60 гр.С.

Горячая линия может не иметь циркуляционной линии только в том случае, если ее не запроектируют безграмотные «специалисты» или «забудут» построить вороватые строители при попустительстве подельников – городских властей, или уворуют на металлолом сантехники ЖКХ.

Однако в  случаях, когда из системы ГВС осуществляется постоянный разбор горячей воды (в банях, в технологических установках) и при малой длине подающих трубопроводов от источника тепла  до точек водоразбора система ГВС может не иметь циркуляции.

И открытые, и закрытые системы ГВС при проектировании, монтаже и при реконструкции должны быть оснащены устройствами автоматического поддержания температуры воды в пределах нормативных величин – не ниже 60  и не выше 75 гр. С.

(основания:

–  п. 5.2.4 Свода правил СП 30.13330.2012 «Внутренний водопровод и канализация зданий» Актуализированная редакция СНиП  2.04.01-85; п. 15.14 Свода правил СП 124.13330.2012″СНИП 41-02-2003. Тепловые сети” Актуализированная редакция СНиП 41-02-2003 (утв. приказом Минрегионразвития РФ от 30 июня 2012 г. N 280); –  п. 5.3.1 документа “Правила и нормы технической эксплуатации жилищного фонда” (утв. Пост. Госстроя России от 27 сентября 2003 г. N 170)).

Качество воды в открытых и закрытых системах ГВС должно соответствовать требованиям СанПиН 2.1.4.1074-01 “Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества”.

Однако, хотя горячая вода системы ГВС должна по качеству соответствовать качеству холодной питьевой воды, употреблять ее как питьевую санитарные  врачи не рекомендуют, особенно при открытой системе ГВС, так как в практике не исключено ее загрязнение. Например, в начале пускового пери-ода  или после ремонта  оборудования ГВС вода загрязняется вымываемыми из труб грязью и отложениями. Поэтому горячую воду рекомендуется применять в основном для стирки, мытья посуды, других санитарно-гигиенических нужд.

Составил специалист ЖКХ Юрий Калнин

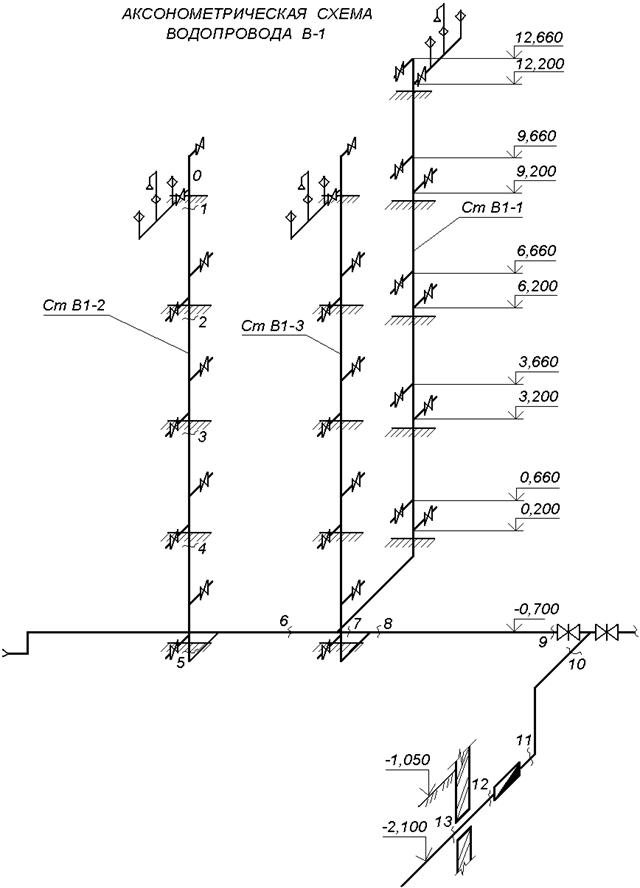

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей  имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат  приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6  кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней  давление поднимают  примерно до 6  кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны.   При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем  давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

  1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
  2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
  3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
  4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
  5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
  6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Составляющие элементы системы центральной подачи воды. Виды схем

Как правило, система водоснабжения состоит из:

  • Распределительный канал;
  • Водозаборная конструкция;
  • Очистительная установка.

Перед тем, как обеспечивается подача воды в помещение, она проходит длительный путь непосредственно от насосной установки к водоему. После того, как будет пройдена полная очистка и дезинфекция воды, она поступает в распределительный канал. Распределительный канал обеспечивает приток воды к специальным установкам.

Отметим, что система водоснабжения подразделяется на 3 вида:

  • Коллекторная;
  • Последовательная;
  • Смешанная.

Зачастую, коллекторная разводка в доме применяется в том случае, если в квартирах обустроено огромное количество сантехнического оборудования. Коллекторная схема обеспечивает стабильную работу всех санитарных установок и приборов.

Типы схем водоснабжения МКД

Системы водоснабжения делятся на три типа:

  • комбинированный.
  • последовательный;
  • коллекционер;

Традиционной считается последовательная схема подачи горячей или холодной воды в жилой дом. В народе его назвали тройником из-за использования для проводки одноименной арматуры. Главная особенность – параллельная установка горячей и холодной линий. Собрать такую ​​систему несложно, она экономична по расходным материалам, но имеет существенные недостатки:

  • трудно обнаружить и устранить утечки, неисправности.
  • трудно подъехать к отдельным участкам автострады;
  • невозможно подать воду во все водопроводные системы;

Подобная схема используется только в домах, где квартиры небольшие, с минимумом сантехники, например, в студиях и хостелах.

В новых многоэтажных домах с расширенной планировкой, предполагающих большое количество сантехнических приборов, оборудуют монтажную схему коллектора. Такой вариант позволит вам использовать несколько приборов одновременно, не снижая давления в разных точках подключения.

Принцип водоснабжения заключается в том, что утеплен каждый потребитель, подключенный к коллекторам горячего и холодного стояков. Трубопровод имеет несколько ответвлений, что снижает риск утечек и увеличивает производительность. За стеновыми панелями легко спрятаться.

Коллекторные водопроводные трубы в многоквартирных домах просты в обслуживании, но обустраивать их достаточно дорого. Помимо дополнительных расходных материалов, стоит недешево и сам монтаж сантехники. Монтаж здесь намного сложнее, чем последовательная подача воды.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Понятие системы отопления

Центральное отопление предусматривает несколько форм подачи горячей воды.

Система состоит из:

  1. устройства, предназначенного для нагрева;
  2. труб;
  3. арматуры водоразборного типа;
  4. принудительной циркуляции.

Качество используемых материалов и проводимых работ учитывает требования, так как по трубам проходит вода, нагретая до 75 С.

Если выбран вариант самостоятельного монтажа отопительной системы, нужно учитывать правила установки. Это поможет сократить вероятность получения травм во время использования системы.

Варианты отопления

Схемы теплоснабжения могут иметь несколько видов.

В том числе:

  • централизованные;
  • децентрализованные.

Первая система представлена в форме схемы, в состав которой входит котельная и много потребителей тепла. Она часто используется для многоквартирного дома. Децентрализованный тип подачи горячей воды характеризуется автономностью. Нагрев ресурса реализуется рядом с элементами водоразборного типа.

Кроме того, система может быть открытого и закрытого типа. В первом случае забор горячей воды реализуется из отопительного контура. Закрытая схема предполагает, что нагревается холодная вода, набранная из водопровода.

Указанные типы ГВС обладают определенными плюсами и минусами. Для примера, использование закрытой схемы предполагает наличие дополнительных агрегатов, в открытой системе невысокое качество воды.

Что нужно знать о коллекторах?

Подобная конструкция обеспечивает равномерную подачу жидкости к нескольким одновременно включенным водоразборным приборам с соблюдением требуемого давления. При подборе оборудования следует помнить, что существуют коллекторы для распределения холодной и горячей воды.

Для изготовления корпуса устройства используется латунь или нержавеющая сталь, встречаются устройства из ударопрочного пластика, выдерживающего нагрев до температур более 100°С. Металлические изделия крепятся к трубопроводам при помощи резьбовых втулок. Для подсоединения пластиковых трубопроводов применяются коллекторы с компрессионными переходными элементами или со специальными втулками (фитингами), позволяющими припаивать пластмассовые трубы.

При подборе коллектора следует учитывать количество выходов, предназначенных для коммутации внешнего оборудования. В стандартных изделиях предусмотрено до 6 каналов, но производители допускают последовательное соединение 2-3 коллекторных модулей. Для сопряжения на узлах предусмотрены муфты, способ соединения зависит от конструктивных особенностей коллектора. Если коммутация дополнительного блока не требуется, то коллектор закрывается торцевой заглушкой.

Рекомендации покупателю

Основные рекомендации по подбору коллектора:

  1. Перед покупкой коллектора следует определиться с типом материала водопроводных труб. Рекомендуется использовать изделия из полимеров (например, из сшитого полиэтилена), которые не разрушаются под воздействием воды и не имеют резьбовых соединений.
  2. В процессе монтажа необходимо предусмотреть установку крана для боковых магистралей. Существуют коллекторные блоки с интегрированными вентилями, монтажнику требуется подключить трубы и сам коллектор к центральному стояку. Следует учитывать, что в случае повреждения механизма запорного устройства потребуется заменить весь коллекторный блок. При использовании изделия из латуни или нержавеющей стали краны устанавливаются отдельно.
  3. Блок дополнительных приборов устанавливается перед коллектором (например, счетчики, фильтры или обратный клапан).
