Необходимая информация по участку до начала работ
Перед тем как приступить к работе нам необходимо понимать состав грунта, наличие подземных вод, рельеф и метраж участка по периметру. Всю эту информацию вы можете указать в техническом задании, которое можно скачать выше на данной странице.
Геология
Отчёт по геологии требуется для понимания состава почвы и глубины грунтовых вод на вашем участке. Данная информация необходима для выбора оптимального типа фундамента.
Топосъёмка
Если ваш участок имеет значительный перепад высот по пятну застройки, то обязательно предоставьте топосъёмку. Это поможет конструктору грамотно адаптировать фундамент под рельеф.
Схема участка
Для подачи уведомления с целью получения разрешения на строительство посадка дома просто необходима. Для этого нам нужна геометрическая схема с размером по периметру или координаты.
Наши цены
Ниже представлены основные расценки на индивидуальное проектирование домов. Цены могут быть динамичными! Окончательная стоимость проектирования зависит от конструктивной сложности объекта, архитектурного стиля, вашего ясного понимания того, что вы хотите, а также детальности проработки узлов и решений
Внимание! Цена не изменится если вы хотите заказать проектирование частного дома по своему эскизу
Эскиз
250руб/м2
Архитектура
150руб/м2
Конструктив
300руб/м2
Инженерия
550руб/м2
Есть идеи дома? Присылайте! Обсудим, оценим!
Получив сообщение мы свяжемся с вами в самое ближайшее время. Если у вас есть эскиз от руки, прикрепите его к сообщению.
Дополнительные услуги

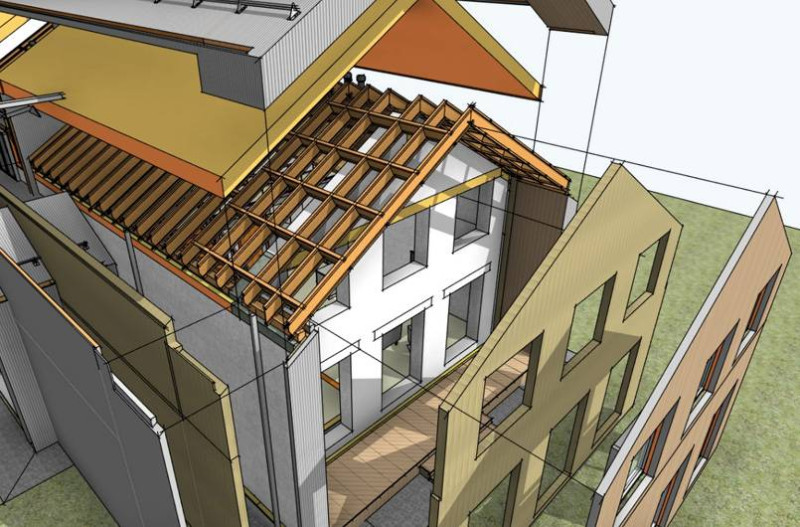

Подготовка интерактивной модели, 3D-визуализация экстерьера, расчёт объёма материалов оплачивается отдельно. Последняя услуга будет полезна если на этапе ЭП уже хочется знать стоимость строительства с применением различных материалов.
Благодаря профессиональной 3D-визуализации вы увидите цветные фотореалистичные изображения архитектурного объекта с применением текстур отделочных материалов. Таким образом, вы сразу можете видеть как будет выглядеть экстерьер со всех сторон.
Если вы хотите самостоятельно пройтись по всем комнатам и этажам, посмотреть поэтажные планы в 3D режиме или разобрать строение на элементы, то запросите у нас интерактивную модель. Подготовка модели – полностью бесплатная услуга.
Основные инструменты интерактивной модели

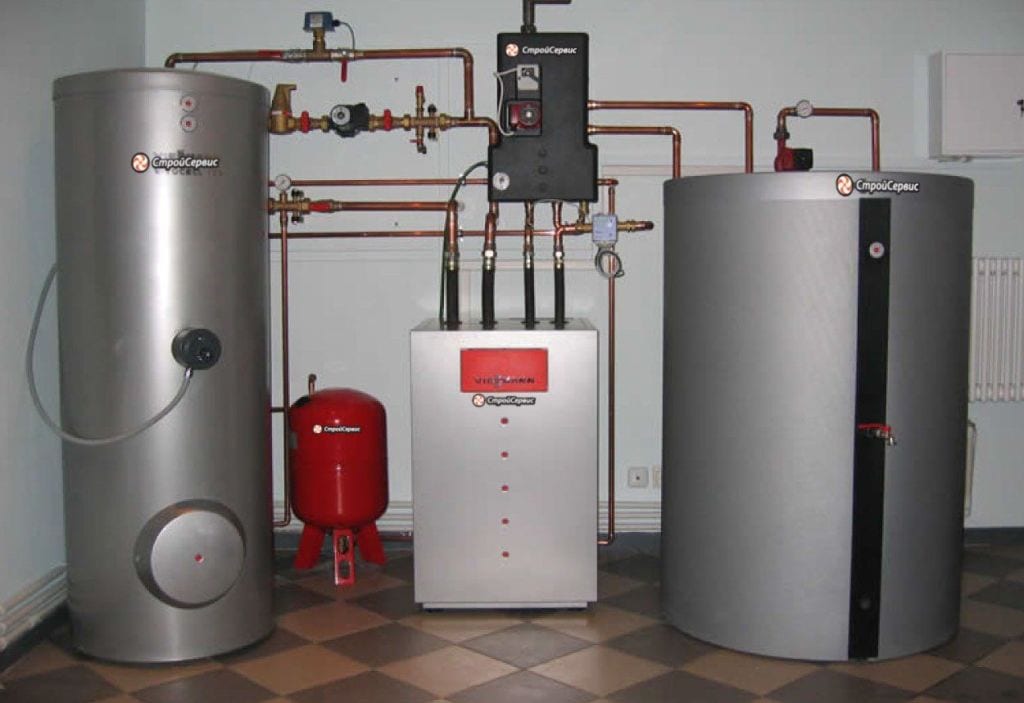

Котел
Пожалуй, главный элемент системы отопления в коттедже. Мощность котла должна покрывать тепловые потери здания – на один кубометр помещения примерно 1 кВт. Котел должен иметь два отопительных контура, чтобы обеспечить горячее водоснабжение. Конечно, можно использовать одноконтурный котел, но для горячей воды будет необходимо наличие бойлера.
Газовый
Газовый котел признан самым экономичным. Кроме доступной цены и легкости доставки по газопроводам природного газа, регулировка параметров автоматики позволяет выбрать оптимальный рабочий режим.
Жидкотопливный
Жидкотопливый котел использует дизельное топливо, для хранения которого устанавливают емкости. За сезон расходуется 3-8 тонн солярки. Учитывая ее цену – это дороже газа, но оправданно при его отсутствии.
Электрический
Электрокотел самый экологичный. Недостатки: большой расход электроэнергии, малая мощность, наличие трехфазной сети.
Твердотопливный
Топливом служат дрова, уголь, торф. Не позволяет использовать автоматику, только ручное управление, низкая экологичность.
Затраты на отопление коттеджа, эксплуатацию и ремонт можно снизить, если поддерживать нормальную температуру дома, не допускать ее завышения.
Выбор котла и топлива
От того, каким видом топлива будет обогреваться дом, зависит тип генератора тепла. Существует несколько разновидностей отопительных котлов:

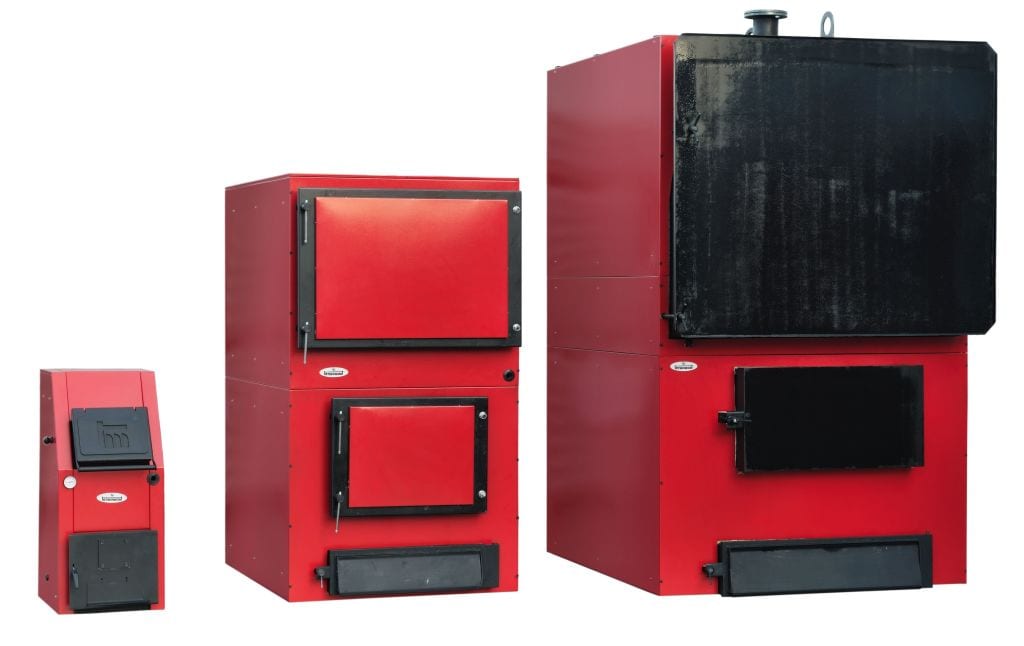

- Твердотопливные. Традиционный вариант, могут функционировать на доступных видах топлива: дровах, угле, пеллетах, брикетах, торфе. Их КПД составляет всего 75%. Такой котёл способен показывать высокую эффективность лишь при постоянной подаче топлива. Если в течение 4−5 часов в него не будет добавлено сырья для горения, температура воздуха в помещении быстро упадёт до некомфортных значений.
- Дизельные. Работают от солярки, имеют очень большие размеры (около 750 л), оснащаются автоматической системой включения и выключения. Работающий дизельный котёл нельзя оставлять без присмотра.
- Газовые. Имеют большое количество разновидностей, которые успешно работают как на природном, так и на сжиженном газе. Одноконтурные модели предназначаются только для отопления и могут быть отключены от магистрали. Двухконтурные имеют дополнительную функцию газовой горелки, на которой можно готовить пищу. Отключить их от системы значительно сложнее.
- Электрические. С первого взгляда использование таких котлов кажется самым простым и очевидным решением, но возможность их применения ограничивается параметрами электросети. При стандартной силе тока и напряжении максимальная допустимая мощность электрического котла составляет чуть больше 3500 Вт. Для небольшого дома этого будет достаточно, а в случае с более крупной площадью придётся использовать мощные автоматы, установка которых может быть осуществлена только по предварительному разрешению.
Коллекторное отопление частного дома – варианты разводки
Коллекторная система может включать радиаторную разводку или систему теплого пола, также можно встретить комбинированные варианты.

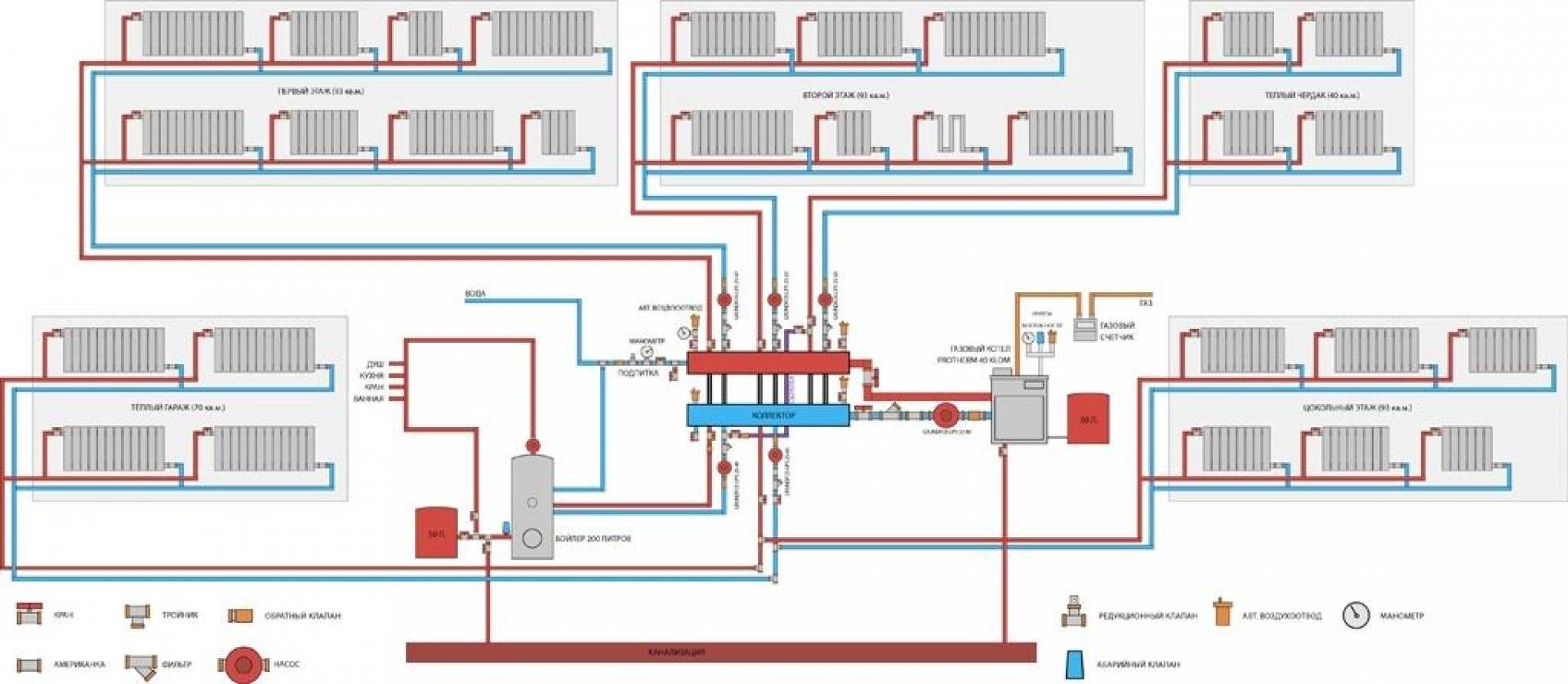

Радиаторная разводка с коллектором отопления
Коллекторная разводка значительно отличается от классической однотрубной или двухтрубной. При установке радиаторов отопления в доме коллекторная разводка обеспечивает равномерное распределение тепла и обогрев всех помещений. Кроме того, установка коллектора с радиаторами позволяет снизить теплопотери (в сравнении с классической разводкой).
Учитывая архитектуру здания трубы при коллекторной разводке можно спрятать за фальшстеной или внутри плинтуса. Также можно скрыть их под полом или с помощью различных декоративных решений.
При обустройстве радиаторной коллекторной системы следует помнить о минимальных и предельных рекомендованных температурах (средний диапазон нагрева теплоносителя в такой системе должен составлять 70-90 градусов).
Теплый пол с коллектором отопления
Система теплого пола нуждается в коллекторе, другими словами это необходимый элемент и варианты обустройства без коллектора даже не рассматриваются (поэтому сравнивать можно только с радиаторной разводкой). Теплые полы значительно более эффективны и экономичны, однако требуют значительных затрат при обустройстве. Впрочем, самостоятельное отопление дома только теплыми полами в нашем климате спорно, поэтому часто используется комбинированный вариант с радиаторами.
Заметим, что коллекторы на системе смешанного отопления следует использовать или отдельно для теплого пола и радиаторов или выбирать специальные универсальные модели. Данное обстоятельство обусловлено различной температурной нормой – 70-90 градусов у радиаторов и 40-50 градусов у теплого пола. Таким образом, теплоноситель от котла может напрямую поступать в радиаторы, но требует смешения с холодным теплоносителем перед поступлением в трубы теплого пола.
Теплые полы
В соотвествии с техническим заданием проектом отопления предусмотрено устройство водяных теплых полов в отдельных помещениях жилого дома. Расчетная температура поверхности полов принята на уровне +27 градусов. Способ укладки и крепления греющих контуров принят для наливных бетонных полов.
В местах пересечения температурных швов предусмотрена укладка греющих труб в защитных пластиковых гофрированных гильзах.
В проект отопления входят чертежи системы теплых полов для каждого этажа.
Проект системы теплых полов на плане 1 этажа дома (иллюстрацию можно увеличить)
Проект системы теплых полов на плане 2 этажа дома (иллюстрацию можно увеличить)
Схема прокладки инженерных магистралей в полу (иллюстрацию можно увеличить)
В этом разделе мы не ставили целью опубликовать весь пакет документов, входящих в проект отопления. Нужно заметить, что некоторые проекты представляют собой многостраничные документы с большим количеством чертежей и схем различного формата. Поэтому полная публикация проектов в интернете в удобном для всех пользователей формате не только затруднительна, но и нецелесообразна.
Если вы заинтересованы в разработке проекта отопления или у вас есть вопросы по его созданию, то лучше обратиться к нашим специалистам по телефону (495) 740-22-49.
Основные требования
Проект отопления коттеджа выполняют индивидуально, внося поправки в архитектурную часть, в инженерные системы (вентиляция, теплый пол, бассейн, тепловые завесы). Отопление и вентиляция коттеджа подбираются на расчетном этапе строительства, когда происходит сравнение нескольких вариантов установки, режимов эксплуатации.
Перед проектированием оцениваются затраты, предусматривается общее регулирование температуры дома и отдельных зон.
Для составления проекта отопления специализированные фирмы проводят необходимые расчеты.Гидравлический расчет предполагает определение тепловых, динамических нагрузок на систему отопления в коттедже. Теплотехнический расчет определяет возможность образования конденсата внутри дома, количество утеплителя для наружной стены, кровли, конструкции пола.
Пояснительная записка
В ней изложены рекомендации управления, регулирования системы отопления коттеджа, схема подключения, установка оборудования. Детально указаны места подключения, установки котельного оборудования, температурных датчиков, горячего водоснабжения, обустройство теплого пола.
Поэтапное проектирование газового отопления
Первый этап любого проектирования отопления коттеджа крупного размера или небольшого частного дома – предварительное обсуждение задач с владельцем недвижимости или его доверенным лицом. Далее следует обязательный выезд мастера на объект для:
- получения информации по местности и подводке коммуникаций;
- проведения замеров и расчетов;
- определения особенностей строения;
- формирования сметы с учетом пожеланий заказчика в отношении оборудования и функциональности системы.
Полученные мастером данные анализируют технологи, инженеры, проектировщики, которые будут задействованы в проекте. Они ищут наиболее оптимальные решения задачи, ориентируясь на проектирование отопления частного двухэтажного дома, небольшого одноэтажного строения, бани, спортивного или бассейного комплекса и других объектов. Если есть возможность, то заказчику мы предлагаем варианты.
После процесса согласования, во время которого уточняются особенности конструкции дома, составляется техническое задание на проектирование отопления и определяется итоговая стоимость работ. Все согласованные решения вносятся в договор на оказание услуги по проектированию отопления или общий договор обслуживания, который включает:
- проектирование и монтаж;
- пуско-наладку и сдачу в эксплуатацию;
- дальнейшее ТО, гарантийный и послегарантийный ремонт;
- масштабирование и модернизацию системы.
Система отопления
Современные системы отопления коттеджей главным образом предусматривают водяной обогрев. В качестве теплоносителя применяется обыкновенная вода. Эффективность и экономичность таких систем давно известна. Схема разводки циркуляции может быть одно- или двухтрубной, естественной или принудительной. Каждая система имеет свои отличительные характеристики.
Естественная
Использует физические процессы, происходящие при нагреве теплоносителя. В основном используется для отопления коттеджей площадью до 150 м². Диаметр труб требуется большой, около 50 мм, обязательное наличие уклонов. Ровные участки, а тем более контруклоны не позволят нормально функционировать отопительной системе. Систему трудно регулировать, но она полностью энергонезависима.
Принудительная
Лучше подходит для отопления коттеджей большой площади, регулировка температуры происходит легко, может управляться автоматикой, теплоотдача на порядок выше. Недостатком считается зависимость от источника постоянного электроснабжения.
Принудительная система отопления.
Газовое отопление
Водяная отопительная система может функционировать на любом виде топлива. Подавляющее большинство жителей загородных домов пользуется в таких целях природным газом, так как это самый доступный энергоноситель. Управление оборудованием осуществляется сверхточной автоматической аппаратурой.
Единственным препятствием для обустройства такой схемы отопления может стать отсутствие соответствующих магистралей, подведенных к участку.
Также газовые котлы нуждаются в тщательном обслуживании и регулярном контроле со стороны специальных органов.
Тем не менее, если монтаж и эксплуатация выполняются по всем технологическим правилам, этот вид топлива позволит стабильно достигать необходимой температуры в помещении, избегая огромных затрат на коммунальные услуги.
Из чего складывается стоимость услуги
Два главных компонента: стоимость оборудования и работ.
На цену отопительной системы влияют:
- площадь дома;
- стадия строительства дома, архитектурные особенности, качество утепления;
- количество месяцев обогрева в году;
- тип отопления и вид топлива;
- выбор оборудования.
Чем больше площадь дома, тем выше цена работ и оборудования.
Планирование и обустройство отопления оптимально начинать вместе со строительством. Иначе в полностью построенном доме могут выявиться препятствия монтажу системы обогрева. В частности, при использовании газового котла необходима отдельная комната с определёнными конструктивными особенностями. Дешевле запланировать её изначально, чем обустраивать в уже готовом здании.
Большое число мелких комнат, второй свет, высокие теплопотери и другие особенности здания удорожат отопительную систему. Обогрев дома зимой также повысит её стоимость. В этом случае часто проектируется система с котлом, разводкой труб, монтажом радиаторов и различного оборудования. А использование дачного дома только в тёплый период позволит обойтись электрическим или печным отоплением, и меньшими затратами.
Виды отопительных систем
Типы отопления:
- водяное (или с иным жидким теплоносителем);
- воздушное;
- электрическое.
Первый тип наиболее распространён в центральной России. Он требует разведения системы во множество помещений и установки большого числа оборудования. Во время эксплуатации существует риск заморозки теплоносителя, что выводит систему из строя.
Воздушное отопление называется многими экспертами более удобным в использовании. Электрическое считается менее экономным в эксплуатации.
Виды топлива также определяют стоимость услуги «отопление под ключ», варианты:
- жидкое топливо;
- твёрдое топливо;
- газ.
Первый вариант для жилых домов используется реже в связи с применением отработанного масла или солярки. Твердотопливные котлы и печи требует регулярного добавления топлива, что не комфортно. Хотя печи и используются в России традиционно, в том числе для сезонного отопления.
Для обогрева коттеджей в круглогодичном режиме предпочтителен газ. Если он не подведён к участку, устанавливается газгольдер (хранилище для газа рядом с домом). Заправка его требуется редко, например, раз в год. Стоимость системы с газовым газгольдером будет выше, чем без него.
Фото 1. Особенности установки газгольдера во дворе дома под землей на бетонном основании.
От производителей оборудования также зависит цена вопроса. Сравнение нескольких вариантов позволит не переплачивать.
Что указывается в смете на оборудование
Смета на отопление «под ключ» включает подробное перечисление и стоимость:
- оборудования котельной;
- расходных материалов;
- монтажа котельной и пусконаладочных работ;
- труб и радиаторов;
- разводки труб и монтажа радиаторов, иное.
Для выбора наиболее выгодного варианта рассмотрите несколько смет.
Водяная
Проект отопления на основе наиболее распространенной водяной системы являет собой планирование замкнутого контура, по которому беспрерывно осуществляется циркуляция горячей воды. В этом случае функцию нагревателя выполняет котел, от которого по комнатам разводятся трубы и примыкают к радиаторам, отдающим основное количество тепла.
Осуществив теплоотдачу, вода перетекает обратно в котел, где снова нагревается и повторяет технологический цикл. Нагревателем для водяного типа отопления служат котлы, работающие на любом топливе. Водяная система обогрева делится на два типа: естественную и принудительную.
Естественная циркуляция
В первом случае теплоноситель циркулирует по трубам и радиаторам без воздействия дополнительной силы. Такой эффект достигается определенным способом монтажа элементов тепломагистрали.
Проектирование отопления при естественной циркуляции воды предусматривает необходимый угол наклона труб, дающий возможность протекать процессу под воздействием гравитации.
Принудительная циркуляция
Принудительное перемещение воды по системе достигается работой циркуляционного насоса, интегрированного в отопительный котел. В отличие от естественной циркуляции принудительная нуждается в источнике электричества, от которого питается насос.
Разводка
Естественная и принудительная система циркуляции воды может использоваться при однотрубной, двухтрубной и коллекторной разводке. В первом случае проектирование систем отопления предусматривает монтаж одной трубы, которая выполняет функцию подачи и отвода воды одновременно.
При такой схеме температура дальнего от котла радиатора будет ниже, нежели ближнего. К тому же при выходе из строя одной батареи, остальные также перестанут функционировать, так как они не могут отключаться по отдельности.

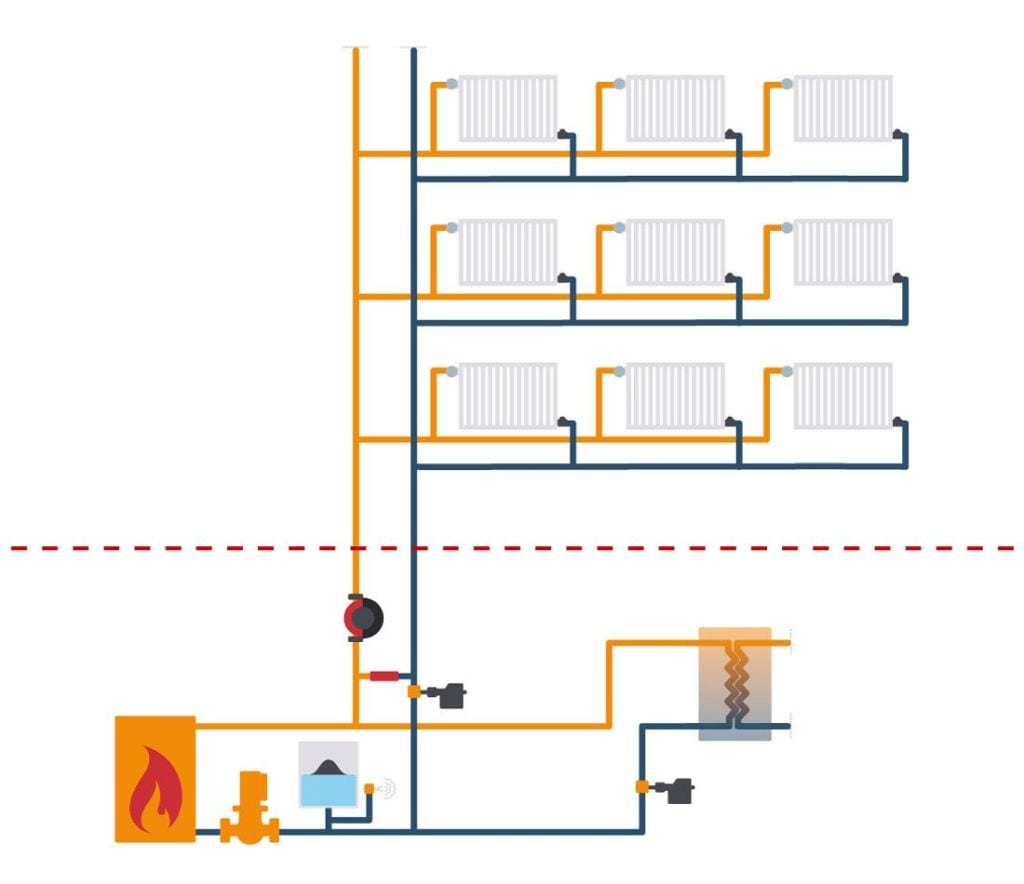

Двухтрубная разводка дает возможность равномерного прогрева батарей благодаря тому, что подающая труба параллельно подключена к каждой из них. Вторая труба отводит остывший теплоноситель обратно в котел. При условии установки крана на каждом радиаторе их можно отключать по отдельности.
Коллекторная разводка наиболее удобна, так как после ее монтажа можно регулировать температуру теплоносителя в каждой отдельной комнате. Для данного способа обогрева помещения потребуется установка коллекторного шкафа.
Трубная разводка
Для того чтобы систему отопления коттеджа можно было эксплуатировать продолжительное время, лучше использовать специальные полипропиленовые трубы.
Их срок службы составляет порядка 50 лет и не требует практически никакой технической поддержки или замены вышедших из строя элементов, что часто бывает с металлическими трубопроводами — они ржавеют и даже могут спровоцировать аварийную ситуацию. Монтаж отопления коттеджа осуществляется по одно- или двухтрубной схеме.
Однотрубная
Такая схема использует последовательное прохождение теплоносителя через отопительные радиаторы, поэтому температура на входе системы существенно отличается от температуры на выходе, что дополнительно усложняет ее регулировку в помещениях.
Двухтрубная
Двухтрубная разводка хотя и требует большего метража труб, но возможностей регулировки температурных показателей каждого помещения больше, как следствие, снижение затрат топлива компенсирует этот недостаток. Отсюда вывод – для отопления коттеджей лучше использовать двухтрубную схему принудительной циркуляции.
https://youtube.com/watch?v=QebZ34baeqc
Отопление коттеджа без газа – возможные варианты
Схема электрического отопления коттеджа
Но что делать, если нет возможности организации газового теплоснабжения коттеджа? Установка твердотопливных котлов не всегда целесообразна. Поэтому владельцы загородной недвижимости рассматривают альтернативные варианты отопления коттеджа без газа.
Самый простой способ поддержания комфортной температуры в комнатах коттеджа – установка электрического отопительного котла. Он может быть как основным источником тепловой энергии, так и вспомогательным. Однако для него будут характерны высокие затраты на потребление электроэнергии. Это существенно скажется на семейном бюджете проживающих в большом коттедже.
Поэтому предлагаем рассмотреть другие альтернативные способы отопления коттеджа без газа. Каждый из них имеет специфику обслуживания и комплектации и не всегда подойдет для организации теплоснабжения конкретного жилого здания.
Вместе с установкой электрического котла для отопления коттеджа рекомендуется монтаж теплового аккумулятора. С его помощью можно перейти на ночной режим работы оборудования – в это время действует льготный тариф оплаты отопления.
Печное теплоснабжение коттеджа
Печное отопление вместе с электрическим котлом
При первичном анализе можно сделать вывод, что печное отопление коттеджей является неэффективным. Однако нужно учитывая особенности эксплуатации и характеристики загородного дома — его общий объем, степень теплоизоляции и периодичность проживания.
Для небольших по площади зданий и при отсутствии газовой магистрали можно сделать комбинированное теплоснабжение. Учитывая, что во многих старых коттеджах установлено печное отопления – для улучшения его характеристик делают небольшую модернизацию:
- Монтаж электрического котла. В нем обязательно должен быть датчик температуры теплоносителя и функция отключения ТЭНа при достижении оптимального нагрева воды. В печь монтируют теплообменник и подключают его к общей системе водяного отопления. В результате происходит нагрев теплоносителя от нее, а электрический котел лишь поддерживает нужный уровень температуры;
- Воздушное отопление. Вокруг топки печи устанавливают стельной воздушный карман, который изолируется от камеры сгорания. К этой конструкции подключаются воздушные магистрали, которые доставляют горячий воздух в помещения коттеджа. Для увеличения скорости воздухообмена возможен монтаж вентиляторов.
Также можно остановиться на традиционном печном отоплении дома. Тогда следует сделать систему воздушных каналов–дымоходов. С их помощью будет нагреваться стена, рядом с которой установлена печь. Печное отопление подразумевает ежегодную прочистку дымоходов. Большое количество сажи внутри труб ухудшит показатели тяги.
Отопление коттеджа ПЛЭН
Схема пленочного отопления
Если же необходимо сделать отопление коттеджа без газового оборудования и при этом сохранить максимально полезный объем в помещения – лучше всего установить пленочные потолочные системы.
Основным нагревательным элементом в отоплении ПЛЭН является тонкая пленка, на поверхности которой нанесены карбоновые полосы. При прохождении по ним тока происходит повышение температуры и как следствие этого — генерирование ИК волн. Распространяясь, они нагревают не воздух, а предметы, попавшие в зону действия системы.
При выборе пленочного отопления коттеджа следует учитывать такие факторы:
- Обязательная хорошая теплоизоляция дома. Средняя мощность пленочного теплоснабжения составляет 180 Вт/м². При высоких тепловых потерях через наружные стены система попросту не сможет их компенсировать;
- Площадь покрытия ПЛЭН должна составлять не менее 75% всего потолка в комнате.
Также помимо нагревательных элементов необходимо установить системы контроля работы пленки. Для этого лучше всего использовать специальные терморегуляторы и программаторы, подключаемые к датчикам температуры.
Для надежности работы отопления коттеджа рекомендуется пробрести уже готовый проект или заказать его для конкретного здания. В последнем случае инженеры учтут все нюансы – характеристики дома, климат в регионе.
В качестве альтернативы модно рассмотреть пример организации отопления коттеджа с помощью системы водяных теплых полов:
Схема «Ленинградка»
«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.
Достоинствами этой схемы являются:
- экономный расход материалов;
- легкий монтаж;
- длительная надёжная эксплуатация;
- возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.
Ленинградка» не лишена существенных недостатков:
- невозможность поддерживать одинаковый температурный режим во всех помещениях;
- горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
- большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.
Этапы проектирования при ремонтах и реконструкциях
Особенность проектирования при капремонте и реконструкции является учет характеристик действующей системы отопления. Даже если работы предусматривают увеличение или уменьшение отапливаемой площади, либо иные решения, основная схема теплоснабжения здания останется неизменной. В раздел проекта на реконструкцию и капремонт по системе отопления будет включена та же информация, что и при строительстве нового здания. Однако проектировщик учтет специальные нюансы:
- разработку мер безопасности при проведении ремонта, чтобы не нарушить работоспособность системы;
- определение оптимальных точек подключения и соединения новых трубопроводов и оборудования;
- необходимость замены изношенных и морально устаревших элементов теплоснабжения;
- соблюдение показателей максимальной тепловой нагрузки по техническим условиям.
На период реконструкции или капремонта все инженерные коммуникации отключаются, кроме участков, необходимых для поддержания нормальных условий работы. После завершения работ комиссия должна выдать разрешение на ввод объекта в эксплуатацию.
Инструкция по проектированию систем отопления
Если подойти правильно и с умом, то сделать проектирование систем отопления и водоснабжения можно и самостоятельно. Сначала выберите подходящую именно вашему дому систему. Многие дома в сельской местности находятся на печном отоплении. Оно надёжно, проверено веками. Но есть небольшие минусы: нужно регулярно заготавливать дрова и в доме часто возникают перепады температуры.
Печь является одним из самых простых способов устройства отопления частного дома
Изучите примеры проектов системы отопления. Посмотрите, насколько подходят вам системы отопления с использованием электричества и газовых котлов. Если вы уверены в бесперебойной подаче электроэнергии, то можете их использовать. Котлы не имеют тех недостатков, которые есть у печи, но зато зависят от электроэнергии. Поэтому хорошим решением может быть комбинированное отопление. Оно включает в себя дровяную печь и котёл, например, газовый. Тогда вы будете меньше зависеть от различных неожиданностей.
Для начала нужно знать объём и площадь помещения, которое будет отапливаться, выполнить все замеры и сделать таблицу, в которой вы будете суммировать объёмы жилых и подсобных помещений. Сделайте её удобной для вас, чтобы было понятно и просто посмотреть нужную информацию. Затем на схеме дома выделите те места, где вы хотите монтировать отопительные приборы (такие, как: стояки, печи, котлы, радиаторы и так далее). Сделайте схему разводки труб отопления, конечно, если такие у вас предусмотрены.
Чертеж системы отопления
Когда делается проектирование и расчет систем отопления, необходимо принимать во внимание взаимное расположение жилых помещений. Если дом имеет больше одного этажа, нужно будет составлять поэтажный план и указывать места, где будут установлены дымоходы, стояки и другие коммуникации
Обязательно необходимо предусмотреть систему защиты дома от возгорания. Особенно это нужно, если решено использовать печное отопление, особенно там, где трубы отопления будут выводиться наружу.
Разработка проекта отопления учитывает и расположение дома по отношению к розе ветров и даже сторон горизонта. Хорошо бы иметь данные о ветровой нагрузке в среднем за год, они позволят сделать отопление эффективнее и экономичное. И правильно рассчитать нужную мощность и количество приборов отопления.
Карта ветровой нагрузки России
Принимая во внимание выбранный вами тип отопления, приготовьте материалы, инструменты и оборудование, которое вам понадобиться. Для облегчения работы можно составить подробный список всего необходимого
Просчитать финансовые затраты. Совсем не обязательно приобретать материалы в большом количестве, про запас.
В том случае, если вы затрудняетесь выполнять проектирование систем отопления и вентиляции сами, лучше воспользуйтесь услугами профессионалов. Они проведут консультацию, во время которой будут рассмотрены все технические и организационные вопросы по проектированию отопительной и других инженерных систем. На основе данных по вашему дому проектировщиками будет выполнена программа для проектирования отопления и вы узнаете, сколько стоит проект отопления.
https://youtube.com/watch?v=JvkIH_HzwXA
Программа для проектирования системы отопления выполняется при учёте технического задания, которое даёт заказчик, данных о доме, договоре на проектирование системы. Затем при встрече проектировщика и заказчика обсуждаются различные нюансы, техническое задание, определяется стоимость проектирования отопления. Если у сторон нет вопросов и претензий друг к другу, они заключают договор
Очень важно на этом этапе выяснить уточнить нюансы. Это делается для того чтобы исключить в будущем различные недоразумения и недовольства
Бывает, что специалист выезжает на объект. Обычно это нужно, когда проектирование выполняется для уже построенного здания, что усложняет работу проектировщика.
Как мы работаем?
При проектировании загородных домов мы всегда применяем технологию информационного моделирования зданий (BIM). Мы уже давно отказались от 2D геометрии и работаем только с 3D моделями, применяя в работе программное обеспечение Revit.

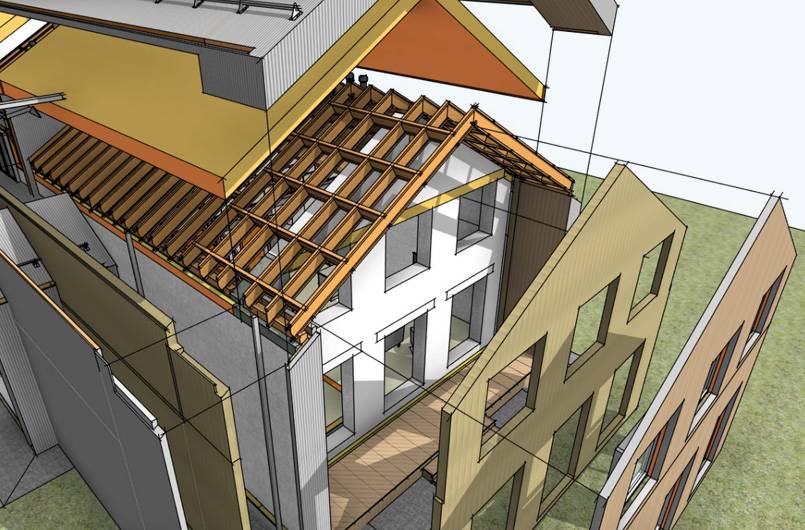

Технология BIM
Применение данной технологии позволяет нам грамотно и эффективно организовать рабочий процесс проектирования загородного коттеджа.
Совместная работа архитектора, конструктора, инженеров в одной модели, что значительно сокращает количество ошибок;
Быстрая проработка различных вариантов отделки и планов. Оперативное внесение изменений в рабочую документацию;
Благодаря визуализации вы сразу видите экстерьер своего коттеджа. Получаете спецификацию всех необходимых материалов до разработки документации.
ГОСТы, нормы, правила
Все наши решения разрабатываются в соответствии со СП 54.13330.2016 – Здания жилые многоквартирные и СП 55.13330.2016 – Дома жилые одноквартирные. Нагрузки на несущие конструкции здания приняты согласно СП 20.13330.2016. Ограждающие конструкции здания жилого дома запроектированы в соответствии с требованиями СП 50.13330.2012 – Тепловая защита зданий.
Расчет нагрузок и гарантия
Расчет всех железобетонных конструкций выполняется с помощью программного комплекса ЛИРА-САПР 2016. Для каждого частного дома мы делаем расчет наиболее ответственных конструкций с целью определить их прочность на восприятие разных нагрузок, прогибов, усилий. Таким образом мы определяем параметры различных элементов и их сечение.
Радиаторное отопление
В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.
В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:
Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.
Проект системы отопления на плане первого этажа дома (иллюстрацию можно увеличить)
Внешний вид системы отопления на 1 этаже
Проект системы отопления на плане второго этажа дома (иллюстрацию можно увеличить)
Внешний вид системы отопления на 2 этаже
Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.
На схеме системы отопления более наглядно представлены элементы проекта
Теплоноситель

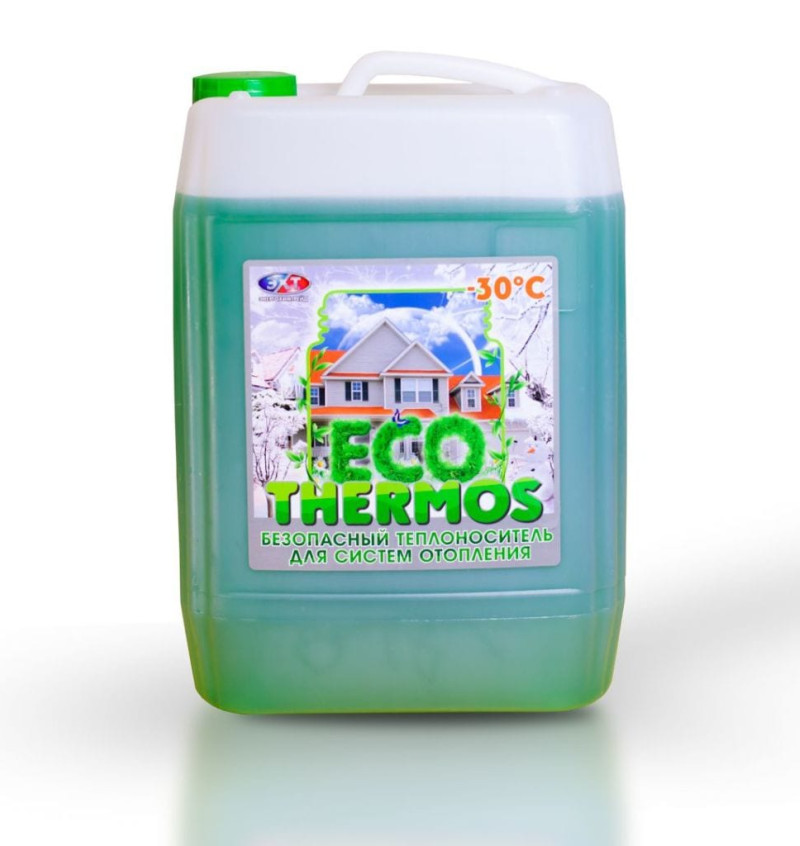

Кроме традиционного теплоносителя – воды, предлагается незамерзающая жидкость антифриз. Единственный случай его использования – это длительное отключение отопления, например, при аварийной ситуации, невозможности посещения дома долгое время.
Антифризы не замерзают при низкой температуре, поэтому помогают решить эти проблемы. Существенный недостаток – это то, что они уступают показателям воды по теплоотдаче, текучести, вязкости. При этом отопительная система рассчитана на работу с водной средой, а применение другого теплоносителя негативно отражается на запорной арматуре, состоянии котла.
Пожалуй, главный элемент системы отопления в коттедже. Мощность котла должна покрывать тепловые потери здания – на один кубометр помещения примерно 1 кВт. Котел должен иметь два отопительных контура, чтобы обеспечить горячее водоснабжение. Конечно, можно использовать одноконтурный котел, но для горячей воды будет необходимо наличие бойлера.
Газовый котел признан самым экономичным. Кроме доступной цены и легкости доставки по газопроводам природного газа, регулировка параметров автоматики позволяет выбрать оптимальный рабочий режим.
Жидкотопливный
Жидкотопливый котел использует дизельное топливо, для хранения которого устанавливают емкости. За сезон расходуется 3-8 тонн солярки. Учитывая ее цену – это дороже газа, но оправданно при его отсутствии.
Электрический
Электрокотел самый экологичный. Недостатки: большой расход электроэнергии, малая мощность, наличие трехфазной сети.
Твердотопливный
Топливом служат дрова, уголь, торф. Не позволяет использовать автоматику, только ручное управление, низкая экологичность.
Затраты на отопление коттеджа, эксплуатацию и ремонт можно снизить, если поддерживать нормальную температуру дома, не допускать ее завышения.
Как вам статья?
Мне нравитсяНе нравится
