Якорные скобы как элементы системы теплых полов

Технология монтажа водяного теплого пола

Наиболее распространенным способом реализации систем напольного отопления являются монолитные бетонные полы, выполненные так называемым “мокрым” методом. Конструкция пола представляет из себя “слоеный пирог” из различных материалов (рис.1).

Монтаж системы теплых полов начинается с подготовки поверхности под монтаж теплого пола. Поверхность должна быть выровнена, неровности по площади не должны превышать ±5 мм. Допускаются неровности и выступы не более 10 мм. При необходимости поверхность выравнивается дополнительной стяжкой. Нарушение этого требования может привести к “завоздушиванию” труб. Если в расположенном ниже помещении повышенная влажность желательно уложить гидроизоляцию (полиэтиленовая пленка).

После выравнивания поверхности необходимо вдоль боковых стен уложить демпферную ленту шириной не менее 5мм для компенсации теплового расширения монолита теплого пола. Она должна быть уложена вдоль всех стен, обрамляющих помещение, стоек, дверных коробок, отводов и т.п. Лента должна выступать над запланированной высотой конструкции пола минимум на 20 мм.

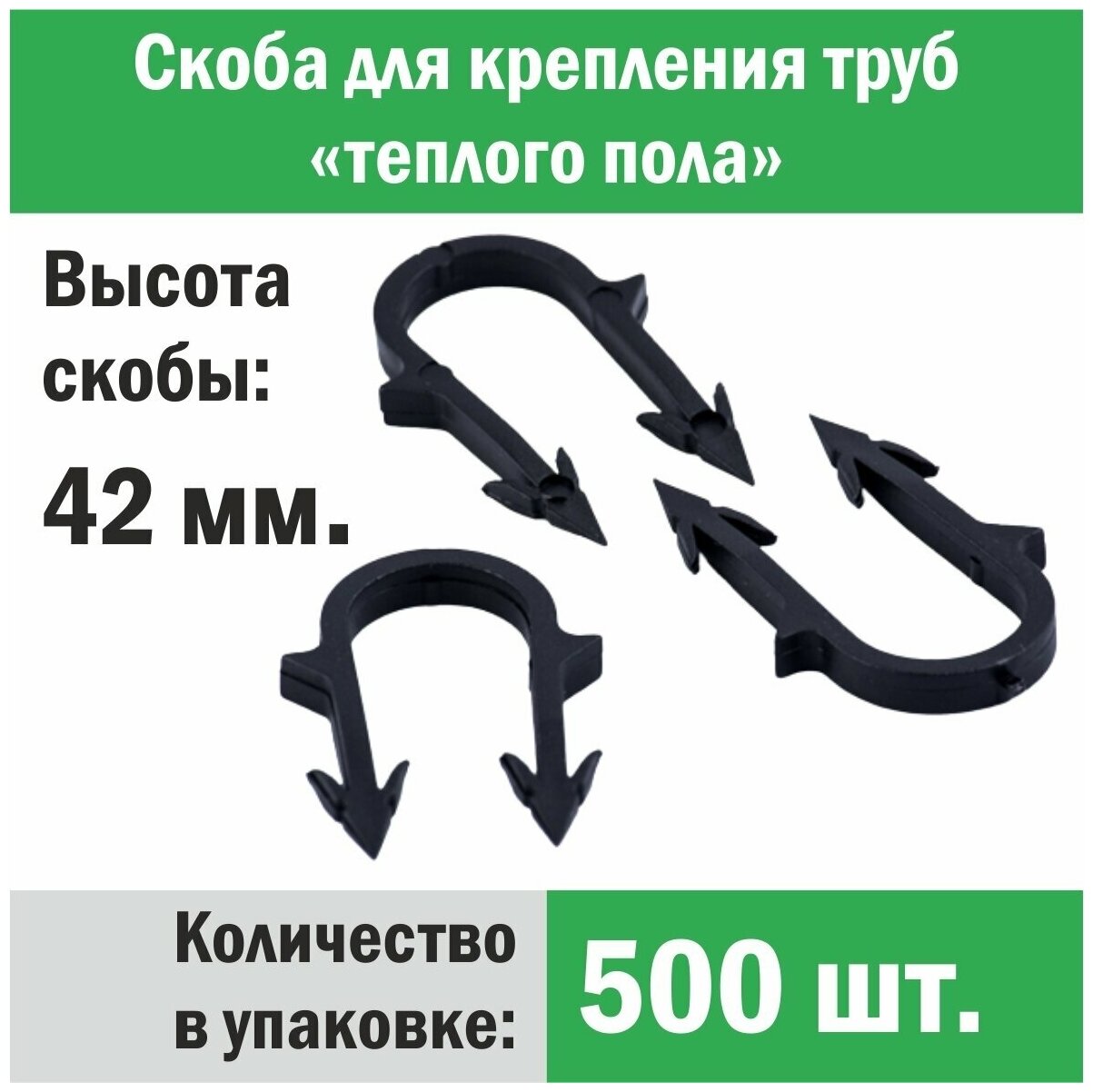

Описание якорной скобы

Якорные скобы удерживают трубы в нужном положении Крепление труб на поверхности пола посредством специальных скоб организуется по проверенным временем методикам, в основу которых заложен ручной или полуавтоматический принцип. Особенно эффективны эти способы на поворотах или изгибах тепловых контуров со значительной длиной прокладываемых трасс. На протяженных участках трубопровода точки фиксации располагаются на удалении порядка 50 см одна от другой, а в зонах излома этот интервал уменьшается до 10 см. Соблюдение указанного шага позволяет крепить трубы качественно и надежно, существенно продлевая сроки их эксплуатации.

Якорные скобы изготавливаются из материала, отличающегося повышенной прочностью и способного выдерживать значительные перегрузки. В конструкции крепежного элемента предусмотрены специальные распоры, благодаря которым зубцы и зажимы трубопровода фиксируются максимально надежно. По завершении монтажа таких изделий разжать их без постороннего инструмента практически невозможно.

Советуем к прочтению: Как выбрать осушитель воздуха для бассейна — советы и рекомендации

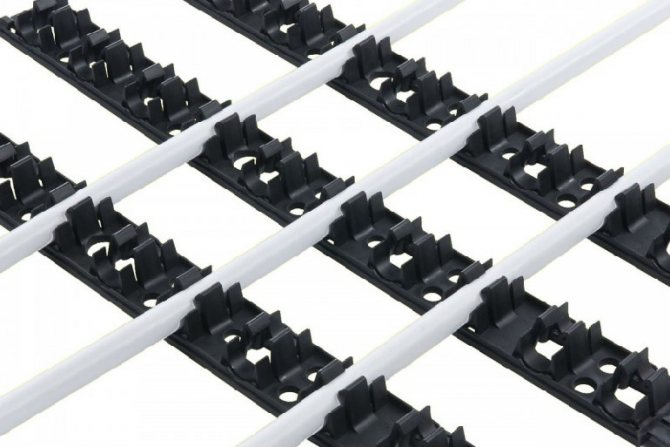

Монтажные шины

Контур жидкостной магистрали возможно укрепить посредством монтажных шин. Они представляют собой единую систему якорных скоб. Материал производятся в виде лент.

• Шины располагают по поверхности утеплителя с шагом 1 м.
• К бетонному покрытию они крепятся с помощью дюбелей.
• На тёплоизоляционном материале их устанавливают с помощью монтажных скоб.
• Замки соединены с шагом 5 см. Размер выбирают под диаметр трубы 16 мм или 20 мм.

Монтаж контура с помощью шин проводится быстро. Среди недостатков данного крепежа для тёплого пола отмечается незащищённость места изгиба трубы. Чтобы зафиксировать контур в местах поворота укладывают контуры или используют армированную сетку.

Варианты креплений и способы фиксации

Эффективная работа тёплого пола возможна при условии корректной установки и подключения труб к центральному отоплению. Ключевая задача исполнителя – правильно распределить погонный метраж трубопровода на поверхности чернового пола, чтобы обеспечить равномерный обогрев напольного покрытия.

Как правило, трубы устанавливаются «змейкой», т.е. сначала труба идёт в одном направлении, затем делает поворот на 180 градусов и укладывается в обратном направлении так, чтобы два отрезка располагались относительно близко друг к другу (до 30 см).

Так энергия теплоносителя эффективно распределяется по всей площади пола в помещении. Шаг между ответвлениями трубы зависит от её толщины, материала, гибкости и предполагаемого режима обогрева. Тонкие пластичные трубы из полипропилена или полиэтилена укладываются частым шагом.

Важно! Допускаются также способы укладки спиралью, «улиткой», а также неправильной произвольной формы. Главное – чтобы расстояние между витками трубопровода было приблизительно одинаковым для равномерного прогрева площади

Перед установкой тёплого пола готовят черновую поверхность – бетонную стяжку или деревянный дощатый пол, на который укладывается плёночная гидроизоляция. На черновой пол кладут один из трёх видов подложки:

• арматурная металлическая сетка;
• полистирольные плиты;
• монтажные шины.

Специальная фиксирующая подложка – обязательное требование к корректной установке труб тёплого пола, иначе трубы могут сместиться в процессе заливки цементной стяжкой, и система не будет работать правильно.

Арматурная сетка – преимущества и недостатки

Металлическая арматурная сетка – наиболее популярный способ фиксации труб тёплого пола. Она продаётся в виде одинаковых отрезков или в бухтах, и укладывается на бетонный пол. По ней распределяются трубы и фиксируются с помощью различных крепёжных элементов.

Преимуществом этого способа является доступность арматурной сетки и её невысокая стоимость в строительных магазинах. Недостатком можно назвать трудоёмкий процесс установки и высокий риск повреждения пластиковых труб.

Плюсы и минусы полистирольной подложки

Полистирольные плиты представляют собой фасонные изделия с равноудалёнными друг от друга выступами — бобышками, между которыми прокладывают трубы. Встречается различная форма и конфигурация бобышек.

Основное преимущество такого способа укладки – скорость и лёгкость установки труб, которые можно расположить любым способом: «улиткой», «змейкой» и другим рисунком. Благодаря выступающим элементам полистирольных плит трубы защищены от механических повреждений. К недостаткам можно отнести высокую стоимость материалов и необходимость использовать дополнительные крепёжные элементы.

Монтажные шины для укладки тёплого пола

Шины представляют собой длинномерные изделия со специальными зажимами, с помощью которых фиксируются трубы. С их помощью можно легко и быстро установить гибкие пластиковые трубы, которые будут защищены от повреждений.

По сравнению с арматурной сеткой монтажные шины менее трудоёмки по части монтажа, но их недостатком является то, что они редко встречаются в продаже и могут стоить достаточно дорого.

Кроме подложки, для прочной фиксации труб тёплого пола используются различные крепёжные элементы:

• Пластиковые хомуты или кабельная стяжка – простые изделия, образующие петлю, охватывающую трубу и прутья металлической арматурной сетки. Это самый простой и доступный способ фиксации, но он подходит только для арматурной подложки.
• Пластмассовые скобы с зазубринами – изделия, предназначенные для крепления труб на полистирольной подложке. Устанавливаются поверх труб и вдавливаются в мягкий полистирол, удерживаясь за счёт распорных элементов в составе острых наконечников.
• Пластиковые клипсы – изделия в виде небольшой подковы с плоским ровным основанием, на которое они устанавливаются. Труба прокладывается и удерживается неподвижно.
• Металлические хомуты в виде петли, совпадающей по диаметру с трубой. Такие изделия имеют отверстие для крепёжного элемента – гвоздя, самореза или болта — для фиксации на черновой поверхности.

Способы крепления

Способов крепления трубопроводов напольного обогрева насчитывается достаточно много. Со временем появляются новые технологии, совершенствуются как средства, так и методы крепежа.

Рассмотрим наиболее распространенные из них, получивших одобрение профессионалов, прошедших проверку временем эксплуатации.

Крепление к арматурной сетке

Арматурная сетка в укладке теплого трубопровода играет роль не армирующего элемента, а основы для крепежа обогревательных труб. Укладывают её на различные слои гидро- и теплоизоляции из пенополистирола или пенопласта, поверх монтируют пластиковые отводы, прикрепляя их различными средствами к сварной сетке.

Используют следующие фиксаторы:

Нейлоновые стяжки-хомуты, имеющие разную длину. Цена от 1 рубля за штуку.

Проволочные крепежные соединители из стали. Ими привязывают трубы к сетке специальным крюком на расстоянии 75 см между местами крепежа. Цена за штуку получается примерно около 2 рублей.

Пластиковые поворотные клипсы, устанавливаемые на сетку. Поднимают сетку над утеплителем на 0,5-0,8 мм, что лучше связывает сетку со стяжкой. Труба вставляется в зажим и защелкивается. Цена от 5,5 рубля за единицу товара.

Указанные способы может осуществить своими руками любой домашний мастер, произведя необходимые расчеты.

Крепление на монтажные шины

Выпускаются специальные фиксирующие шины в виде пластикового трака длиной 50 см с клипсовыми зажимами сверху. Планки можно соединять между собой в единую полосу необходимых размеров. Ими удобно делать укладку труб из сшитого полиэтилена PEX.

Крепятся к утеплителю якорными скобами, к бетонному полу с помощью дюбелей. Цена от 48 рублей за штуку.

Закрепление трубы хомутами

В отсутствие арматурной сетки применяют крепление скобами или металлическими хомутами. Эти монтажные детали крепятся в стяжку дюбель-гвоздями, к деревянному полу – саморезами.

Крепление такером

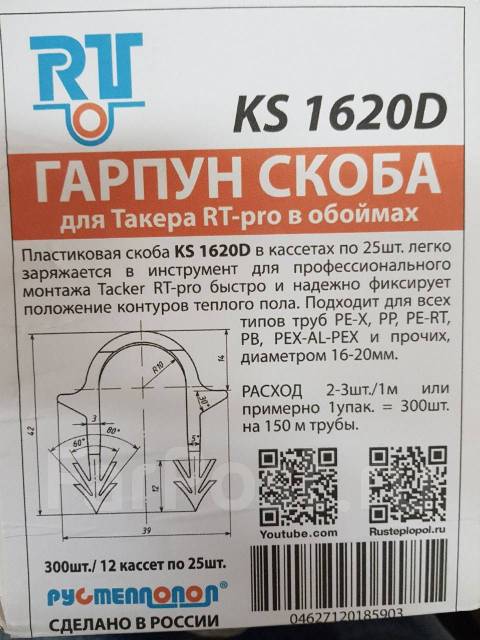

У профессионалов все большую популярность завоевывает применение такера – устройства, напоминающего по принципу действия степлер. В продаже его нередко так и именуют. Инструмент предназначен для фиксации труб к пенополистиролу якорными скобами. Аппарат оснащен магазинной штангой, в которой размещается от 100 гарпунных скоб. Особенности конструкции позволяют оператору вести работу не нагибаясь, не прикладывая особых усилий на руки и спину, значительно увеличивая скорость операций.

Ранее цена инструмента составляла не менее 17-18 тысячи рублей, сейчас в продаже появились аппараты стоимостью от 4 тысяч.

Пенополистирольные плиты с фиксацией

Для облегчения монтажа теплых полов были разработаны теплоизоляционные плиты из пенополистирола. Сегодня в продаже появились изделия, которые позволяют производить укладку пластиковых труб без применения дополнительных средств фиксации.

На плитах рядами расположены бобышки, высотой 2 см и выше, на которых сделаны специальные выступы. Благодаря этим выступам, труба надежно закрепляется на плите. Мастеру достаточно ногой наступить на пластиковый отвод, и он мягко защелкивается между выступами.

Материал обладает высокой прочностью, по нему можно ходить, не боясь повредить конфигурацию матов.

Плиты снабжены замками, что позволяет их надежно соединять в единое поле, без щелей и риска размыкания. К преимуществам этого способа относят быстроту и удобство установки отводов, возможность смонтировать их по любой схеме: «улитке», «змейке» или другой собственной схеме.

Стоимость таких плит равняется 680 рублей за метр2.

Что такое якорные скобы для теплого пола?

Якорная скоба (клипса) для теплого пола – это специальное изделие с зубчиками на конце, которое изготавливается из высокопрочного полимера. На прямых участках, трубы должны крепиться скобами не чаще, чем 50 сантиметров между клипсами.

На изгибах и поворотах такие крепления рекомендуется размещать на расстоянии в 10 сантиметров друг от друга. Устанавливаются крепления с помощью специального устройства – строительного пистолета или степлера.

Все необходимое для такого монтажа системы теплого пола найти сегодня на рынке не составит труда. Качественные расходные материалы в Москве представлены в огромном разнообразии и по самым доступным ценам.

Материалы для водяного теплого пола

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы). Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя. На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

• Для монтажа оконцовок труб берутся «евроконусы».
• Для утепления труб — изоляция из вспененного полипропилена.
• Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
• Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
• Гидроизоляционная пленка.
• Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Чем соединить трубы тёплого пола (пресс-фитинг)

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Тёплый пол.ОТРАЖАТЕЛЬ в стяжке или Как нас разводят на деньги.

За что,реально,платит потребитель покупая ОТРАЖАТЕЛЬ на тёплый пол.

в долларах считай, кому вообще гривны нужны)))) так же как наши белорусские рубли))))) Сколько гривен давали за доллар в марте 2017-го?

С Новым годом! А как вы «для себя» крепили бы трубы к полистиролу? Способ стяжками к кладочной сетке яро критикуется в интернете и логика в этом есть. При этом все остальные способы крепежа повредят плёнку (которая между ЭППС Яи стяжкой). Якорные скобы протыкают плёнку, крепёжные полосы тоже крепятся насквозь. Как же тогда её крепить, если плёнка в процессе монтажа всё равно протыкается крепежом?

Мой пирог тёплого пола плёнка блестящая — плита пенпоплекса — чёрная плёнка затем металопластиковая труба.

Привет Богдан. Комментарий довольно запоздалый, (2019-й на пороге), но лучше поздно чем никогда. Я очень сильно уважаю твой опыт и труды, но в данном случае ты не совсем верно трактуешь рекомендации производителя. То есть развод действительно присутсвует, но не в цене дело, а в самом материале. В магазине действительно впаривают пленку, покрашенную серебрянкой, а на самом деле должна быть алюминиевая фольга на пленке. Пленка несет армировочную функцию (для фольги) и защитную для полистирола, а алюминий призван не отражать. ( как ошибочно трактуют), а увеличить площадь теплопередачи, сделать из нити тепловое пятно. Иначе рискуем получит эффект зебры (зависит от толщины стяжки над трубой.) . Еще раз повторюсь, не прими за поучения, а лишь небольшая корректировка Кстати , как я и подозревал, мы практически земляки ( я с Новой Ушицы) .

Давайте пообщаемся.Мой вайбер +380982526377

Приятно узнать адэкватных земляков.Вы правы.Но. Покажите такую плёнку.

Стяжку вскрывал пленка присутствует но уже прозрачная отражатель скушала цемента.

Отлично, я больше скажу, на полистирол цементная стяжка не оказывает никакого вредного воздействия. для примера. полистиролбетоные блоки. Пленка нужна только для того, чтобы раствор не затекал и не поднимал утеплитель. так что просто утеплитель и стяжка и всё!

обо всем другом пусть знатоки тебе рассказывают, а у меня к вам вопрос: нахера прятать . стирол от стяжки (черной пленкой), если все клея для онного делаются на цементной основе (та же лужная среда)

+Богдан Хмельницкий Пленка только чтобы закрыть швы утеплителя. Если швы запенивать думаю плёнка лишняя.

+Виталий Садовый Я думаю,что если полимер полистирола будет подвержен 28 суток агресивному лужному воздействию, то его молекулы полюбому начнут изменять свою структуру не в лучшую сторону!

неубедительно, даже за 45 суток полистиролу ничего не будет, не говоря уже про то, что класический бетон 28 суток выстаивается, а уж современые модифицированые стяжки и того менше.

+Виталий Садовый Возможно из-за времени!Время полного завершення реакций в цементний стяжке составляет 45 суток .Показатели в клеевых растворах во много раз меньше!

Типы тёплых полов

Сегодня существует три основных типа систем тёплого пола:

Водяной тёплый пол функционирует на базе водопроводных труб, которые прокладываются непосредственно под чистовым напольным покрытием. Источником теплоносителя выступает горячая вода из системы отопления (реже – из отдельного нагревательного прибора – бойлера и котла). Для монтажа и подключения труб используются металлопластиковые и пластиковые трубы, которые подключаются к отводящему трубопроводу отопления.

Электрический тёплый пол основан на т.н. греющем кабеле. Пропуская через себя ток, провод преобразует его энергию в тепло за счёт высокого удельного сопротивления токопроводящей жилы. Для обустройства электрического тёплого пола не подойдёт любой кабель – нужен специальный провод с жилой необходимой толщины, а также с хорошей изоляцией.

Инфракрасный тёплый пол – самая редкая разновидность. Его устанавливают на базе специальных рулонных плёнок, в которых встроены особые нагревательные элементы. Под действием силы тока они производят инфракрасное излучение, образуя тепло.

Внимание! Самый популярный и распространённый тип системы тёплый пол – водяной. От остальных разновидностей он отличается максимальной мощностью и диапазоном температур нагрева и удобством в эксплуатации

С помощью приборов для автоматизации работы – датчиков температуры, терморегуляторов – можно гибко устанавливать температурный режим работы системы.

Далее мы будем говорить именно о водяном типе тёплого пола, который предпочитают чаще всего, т.к. гораздо проще подключить трубы к уже существующей системе отопления в доме или квартире.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.
