Все о видах и типах систем вентиляции: классификация, составляющие, расчет, пусконаладка, санитарно-гигиенические мероприятия

Особенности приточных и вытяжных систем

Назначение вытяжного и приточного воздухообмена понятно из их названий. Местную приточную вентиляцию создают для притока чистого воздуха к требуемым местам. Обычно он предварительно подогревается и очищается. Вытяжная же система нужна для отведения от определенных мест загрязненного воздуха. В качестве примера подобного воздухообмена можно привести кухонную вытяжку. Она отводит воздух от наиболее загрязняемого места — электрической или газовой плиты. Чаще всего такие системы организуются на промышленных площадках.

Схема установки приточного клапана в доме.

Вытяжные и приточные системы применяются в комплексе. Их производительность необходимо балансировать и настраивать с учетом возможности поступления воздуха в другие прилегающие помещения. В некоторых ситуациях выполняется установка только вытяжной либо же только приточной воздухообменной системы. Для подачи чистого воздуха в помещение извне организовываются специальные проемы либо же устанавливается приточное оборудование. Существует возможность организации общеобменной вытяжной и приточной вентиляции, которая будет обслуживать все помещение, и местной, благодаря которой будет меняться воздух в конкретном месте.

При организации местной системы воздух будет удаляться от наиболее загрязняемых мест и подаваться на определенные заданные участки. Это позволяет наладить воздухообмен наиболее эффективно.

Местные приточные вентиляционные системы принято делить на воздушные оазисы и души. Функцией душа является подача свежего воздуха к рабочим местам и уменьшение его температуры в месте притока. Под воздушным оазисом следует понимать такие места обслуживаемого помещения, которые ограждены перегородками. В них подается охлажденный воздух.

Схема монтажа воздушных тепловых завес.

Помимо этого, в качестве местного приточного вентилирования могут устраиваться воздушные завесы. Они позволяют создавать своего рода воздушные перегородки либо же менять направление воздушных потоков.

Устройство местной вентиляции требует гораздо меньших денежных вложений, чем организация общеобменной. На разного рода производственных площадках в большинстве случаев организуется воздухообмен смешанного типа. Так, для отвода вредных выделений налаживается общеобменная вентиляция, а рабочие места обслуживаются при помощи местных систем.

Назначением местной вытяжной системы воздухообмена является отведение вредных для человека и механизмов выделений от конкретных участков помещения. Подходит для тех ситуаций, когда распространение таких выделений по всему пространству помещения исключено.

В производственных помещениях благодаря местной вытяжке обеспечивается улавливание и отведение различных вредных веществ. Для этого применяются специальные отсосы. Помимо вредных примесей, вытяжные вентиляционные установки отводят некоторую часть тепла, образующегося во время работы оборудования.

Схемы вытяжной вентиляции.

Подобные системы воздухообмена очень эффективны, т.к. дают возможность удаления вредных веществ прямиком с места их образования и предотвращают распространение таких веществ по всему окружающему пространству. Но и они не лишены недостатков. К примеру, если вредные выделения рассредоточены по большому объему или площади, эффективно удалить их такая система будет не в состоянии. В подобных ситуациях применяются вентиляционные системы общеобменного типа.

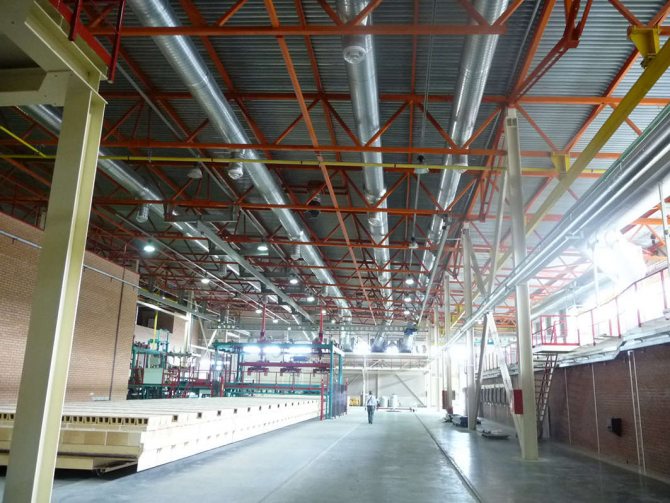

Естественная вентиляция на производстве

Естественная система функционирует за счет физических свойств колебания давления и температуры воздуха в помещении и за его пределами.

Различается в свою очередь:

• Организованная
• Неорганизованная

Неорганизованной считается, когда воздух попадает в помещение через негерметичные зазоры в конструкции здания,

если нет оборудованных приспособлений для вентилирования.

Организованная система вентиляции промышленных помещений выполняется посредством вытяжных шахт, каналов, форточек и др.,

с помощью которых можно контролировать количество и силу поступаемого воздушного потока. Над шахтами систем вентилирования часто устанавливают зонт или специальное устройство – дефлектор, для увеличения тяги.

Советы по обустройству вентиляции в частном доме

Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:

Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата

Зимой это может привести к образованию наледи, летом – появлению неприятного запаха.
Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально.

Не рекомендуется использовать гофротрубы для вентсистем

• Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
• Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.
• Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия  человека.

Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу

• Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
• Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
• Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.

Статья по теме:

Архитектурные и монтажные требования.

Кроме санитарных требований при выборе и проектировании системы вентиляции и кондиционирования обязательно нужно учесть и архитектурные и строительно-монтажные требования.

• Требования по дизайну системы. В некоторых случаях нельзя размещать внешние блоки на фасаде здания.
• Внутренние элементы должны быть увязаны с интерьером
• Если есть подвесные потолки, то воздуховоды можно скрыть за ними… и т.д.

Оборудование системы должно занимать минимальную площадь, иметь не слишком большую массу и габариты. Это особенно важно при реконструкции уже имеющихся зданий.
Простота монтажа, минимальные затраты времени и труда на ввод в эксплуатацию.
Пожарная безопасность — для пожаро- и взрывоопасных помещений нужно предусмотреть дополнительную защиту (огнезадерживающие клапаны, специальные схемы прокладки коммуникаций). В противном случае дым и огонь могут распространиться по вентиляционным каналам и нанести зданию и людям огромный ущерб.
Виброизоляция и звукоизоляция вентиляционного оборудования и кондиционеров. Санитарно-гигиенические требования устанавливают максимально допустимый уровень шума для разных типов помещений.
Во многих случаях система вентиляции и кондиционирования должна вводиться в эксплуатацию по этапам и отдельным помещениям. Это должно быть предусмотрено в ее конструкции.

Принципы проектирования вентиляции

Поскольку от правильного вентилирования помещений зависит комфортная жизнь и здоровье людей, проектирование вентиляционных систем строго регламентируется нормативными документами.

Основным является СНиП 41-01-2003, который разработан по ГОСТ 12.1.003-83, ГОСТ 12.1.005-88, ГОСТ 24751-81 и ГОСТ 30494-96.

В этих документах содержатся нормы по экологической составляющей, противопожарной безопасности, санитарным условиям, энергопотреблению и сбережению энергии. Учитывается акустическая безопасность, свойства воздуха, сечение каналов и другие факторы.

Отталкиваясь от нормативной базы, можно приступать к проектированию. Отметим, что самостоятельно это сделать непросто. Лучше привлечь специалистов.

В самом общем случае процесс составления проектно-сметной документации состоит из следующих этапов:

1. определение оптимальных параметров воздухообмена в каждом помещении. Расчет основан на показателях кратности обмена воздушных масс, которые установлены для помещений различного назначения. Используя этот нормативный показатель, можно вычислить объем удаляемого из помещения воздуха как произведение кратности воздухообмена на объем помещения. Эти величины необходимо знать, чтобы правильно определить сечение воздухопроводов и провести расчет мощность вентилятора;
2. построение схемы системы вентиляции. Задача на этом этапе состоит в подборе оптимальных сечений и отображении устройства вентиляционных каналов на плане сооружения;
3. вычисление уровня шумов, которые сопровождают работу вентилятора (при необходимости);
4. создание рабочих чертежей;
5. составление проектно-сметной документации.

Нужно учитывать некоторые нюансы, например, что воздушный поток должен проходить сначала через жилые комнаты, а уже потом через хозблок, подвал, гараж и т. д., что вытяжной коллектор должен быть выше конька крыши, и еще множество подобных факторов.

Вентиляция и газовое отопление

Частные дома люди обогревают, как правило, при помощи газовых котлов. Это оборудование относится к категории самых удобных и экономичных. Но не стоит забывать, что наличие газового котла предполагает обязательное наличие и вентиляции для него. При отсутствии вентиляционной системы жильцы домовладения часто жалуются на отдышку, сильные головокружения и головные боли, а также общее ухудшение самочувствия. Все это происходит по той причине, что когда котел работает, то происходит выброс вредных продуктов горения, уменьшающих отвод влаги.

Наличие влажности – оптимальная среда для развития бактерий и грибковых, а также плесени, что и приводит к ухудшению состояния здоровья людей. Если работа вентиляционной системы неудовлетворительная, либо она совсем отсутствует, у человека будет повышенная утомляемость, усталость, вялость, изменится состояние кожи. И чтобы избежать негативных последствий, необходимо оборудовать помещение правильной системой вентиляции, с учетом СНиПов и рекомендаций специалистов по ее монтажу.

Канальные и бесканальные системы

Кроме всех вышеуказанных вариантов, типы систем бывают еще канальными и бесканальными.

Канальные системы характеризуются тем, что обладают разветвленной сетью воздуховодов для циркуляции воздушных потоков.

В свою очередь, бесканальная вентиляция выделяется полным отсутствием воздуховодов. Подобное возможно в случае монтажа вентиляторов в перекрытие или стену, или же в случае наличия естественной системы проветривая помещения.

Бесканальные вентиляции помещений довольно часто используются в крытых зданиях — ангарах или торговых центрах. В одном помещении устанавливается не одно устройство, а несколько, иногда даже несколько десятков — это способствует довольно эффективному распределению чистых воздушных масс и сохранению собственных средств, поскольку нет необходимости устанавливать дорогостоящие воздуховоды.

А также при выборе вентиляционных устройств следует анализировать какими из них лучше пользоваться в жилом помещении, а какие больше подойдут для производственных зданий. Это объясняется тем, что если в жилом помещении установить оборудование, которое предназначено для производств, то оно будет справляться со своей задачей, то это окажется нерентабельно. А если же в производственном здании установить вентиляционное оборудование, предназначенное для функционирования в домашних условиях, то оно просто не будет справляться со своей задачей, а постоянные нагрузки на него ознаменуются кратким эксплуатационным сроком.

Канальная и бесканальная вентиляция

Вентиляционная система может иметь как бесканальное, так и канальное исполнение. Бесканальная не имеет сети воздуховодов, и воздухообмен происходит через какие-либо отверстия в стенах — окна, форточки, фрамуги и т.д. Канальная же подразумевает наличие вентиляционных каналов, по которым воздух транспортируется и подается (или наоборот отводится) в определенные места. При этом бесканальная, более проста и дешева при монтаже и эксплуатации, но имеет и более низкую эффективность по сравнению с канальной системой.

Подготовка воздуха

В ряде случаев недостаточно простого воздухообмена в помещении. Если к качеству воздуха предъявляются особые требования, то на помощь приходит дополнительное оборудование.

Летом, когда воздух более теплый и влажный, целесообразно прибегнуть к применению систем кондиционирования, которые позволяют помимо осуществления процесса воздухообмена производить обработку воздуха — его фильтрацию и охлаждение. К такому оборудованию можно отнести бытовые сплит-системы кондиционирования, системы чиллер-фанкойл, промышленные кондиционеры и т.д.

Зимой воздух более холодный и сухой, и для его подготовки помимо фильтрации можно использовать подогрев и увлажнение воздуха.

Если вентиляция квартир является вопросом относительно несложным, то существует ряд специфических помещений, где качество воздуха требует более внимательного подхода.

В качестве таких помещений можно выделить бассейны. Большое количество воды, как следствие, интенсивное испарение и последующая конденсация влаги требуют постоянного осушения воздуха в помещении бассейна. Обычно, грамотно спроектированная вентиляция в достаточной мере справляется с данным вопросом, но в ряде случаев требуется применение осушителей воздуха. Помимо бассейнов осушители воздуха широко применяются для осушения рабочей атмосферы в аквапарках, прачечных, складах и подвалах, в фармацевтической и пищевой промышленностях, для сушки гигроскопических материалов и т.д. В качестве главного недостатка данного вида климатического оборудования можно выделить тот фактор, что осушители воздуха не обеспечивают притока свежего воздуха, а лишь обрабатывают воздух, имеющийся в помещении.

По большому счету, все климатическое оборудование можно разделить на бытовое, полупромышленное и промышленное.

Как правило, бытовое оборудование имеет малую и среднюю мощность, в то время как промышленное — более высокую.

Для обработки значительных объемов воздуха в помещении используют промышленные кондиционеры, увлажнители воздуха, осушители и прочее климатическое оборудование.

Промышленные кондиционеры по аналогии с бытовыми могут иметь как моноблочное исполнение, так и являться сплит-системой (состоят из наружного и внутренних блоков).

Иногда в специфических помещениях требуется дополнительное увлажнение воздуха. В этом случае используют промышленные увлажнители. Примеры применения промышленных увлажнителей — базовые и серверные станции (сухой воздух более склонен к накоплению статического электричества и вызывает угрозу пробоя), библиотеки и музеи (при низкой влажности картины коробятся, а краска трескается), типографии (краска плохо совмещается), текстильная промышленность (сухой воздух снижает прочность пряжи и провоцирует ее обрывы), склады древесины (при пересыхании древесина склонна к короблению и растрескиванию), жилые помещения (поддержание здорового и комфортного уровня влажности) и т. д.

Принудительный или механический воздухообмен

В отличие от естественного движения воздушных масс, принудительная вентиляция в частном доме  более эффективно перераспределяет потоки свежести в помещении. Для этой цели используются устройства, нагнетающие воздух: разного рода вентиляторы, компрессоры и насосы.

Принудительный воздухообмен подразделяется на несколько подвидов:

• приточный – организует механическую подачу кислорода снаружи;
• вытяжной – устраняет отработанные воздушные массы с помощью вытяжных устройств;
• приточно-вытяжной – обеспечивает работу системы в обоих направлениях.

Приточная система

Приточная система должна осуществлять доступ кислорода в здание. Она включает в себя:

• воздухоприемное оборудование;
• устройство для нагрева или охлаждения воздушных потоков;
• систему фильтров для задержки частиц пыли;
• вентиляторов или насосов, качающих воздух;
• приспособлений подавления лишнего шума.

Воздух попадает в вентканал при помощи нагнетательного устройства, проходит через группу фильтров, нагревается или охлаждается и попадает в здание

Приточные комплексы могут иметь воздуховоды – трубы, по которым воздушный поток попадает в комнату или функционировать без каналов, проникая в комнаты через вентотверстия. Устройство приточных комплексов тоже бывает различным: они могут включать в себя набор агрегатов или один компактный моноблок.

Вытяжная система

Вытяжная вентиляция в частных домах может работать естественным образом, через вентиляционные каналы, или с помощью механической подачи. По локализации вытяжные установки делятся на местные, то есть работающие в одном конкретном помещении, например, кухне, и общеобменные, работающие на все здание.

В любом случае, вытяжная система не может работать без притока кислорода снаружи. приток может осуществляться через форточки, двери или приточные клапаны.

Все типы вытяжных конструкций являются канальными, так как нуждаются в воздуховодах

Приточно-вытяжная вентиляция и ее особенности

Такое конструктивное решение предполагает одновременную подачу и вывод воздуха с помощью нагнетательных устройств. Это самый энергозатратный тип воздухообмена. Кроме того, тепло помещения частично утрачивается из-за постоянного обновления атмосферы. Чтобы сохранить комфортную температуру, в приточно-вытяжной системе используются рекуператоры тепла.

Рекуператоры – устройства, основным назначением которых является прогрев входящих поток за счет тепла исходящих. При этом смешивания воздушных масс не происходит и в здание проникает только чистый воздух.

Такие теплообменные установки значительно снижают затраты на эксплуатацию помещений

Статья по теме:

Вентиляторы

вентиляторы системы вентиляции

По принципу действия бывают осевыми, радиальными. По функциональным возможностям модели тоже отличаются друг от друга. Осевые механизмы – это традиционная конфигурация. На валу двигателя зафиксирована крыльчатка, воздух захватывается лопастями. Потом потоки перемещаются в нужных направлениях. Реверсное подключение – ещё одно отличие от радиальных разновидностей. То есть, воздушные потоки допускают направление во все стороны сразу. При небольших перепадах давления внутри проходимость сохраняет высокий уровень.

В случае с радиальными конструкциями воздух разгоняется между входящим и выходящим патрубком. Характерна невозможность реверсного движения. На входе и выходе можно создавать серьёзное давление, что тоже выступает в качестве одного из главных отличий.

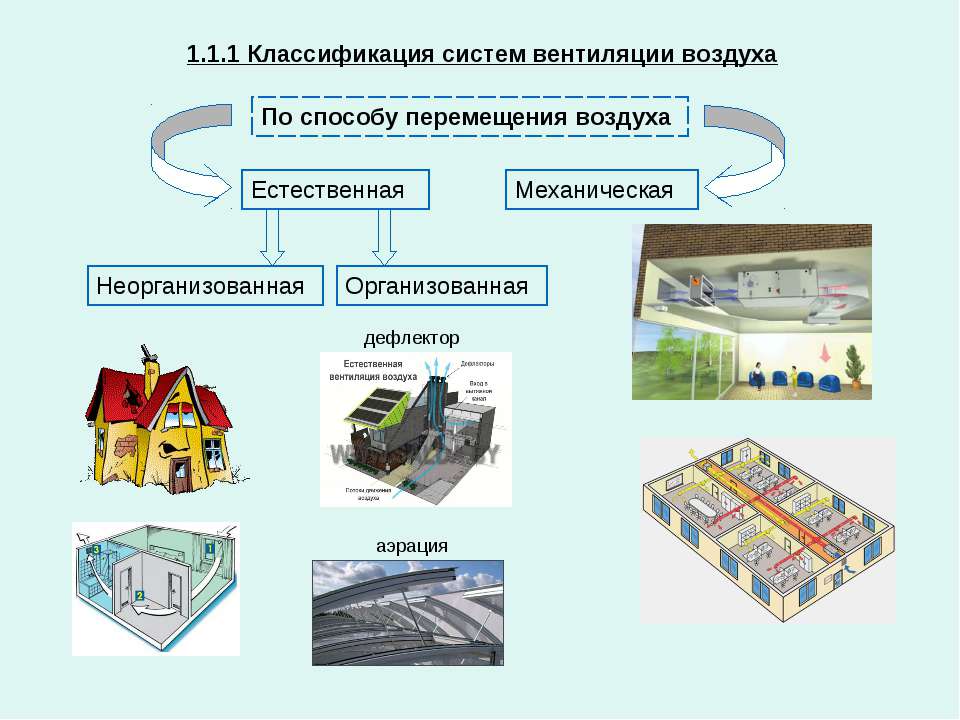

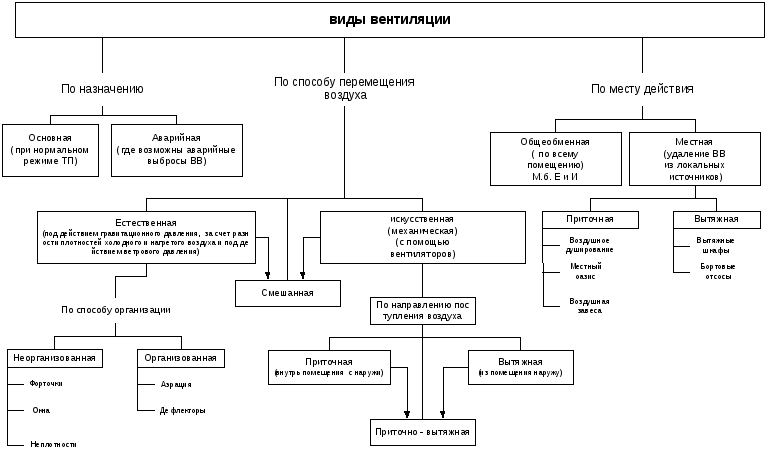

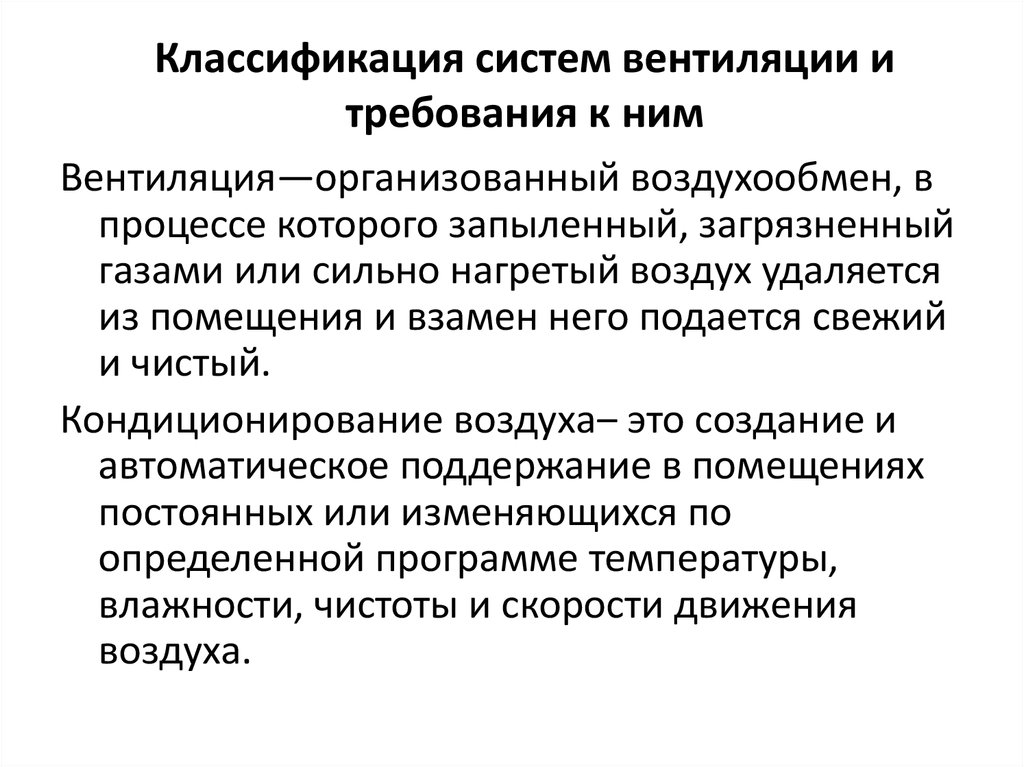

Общая классификация систем вентиляции

Типы системы вентиляции можно классифицировать по 4 признакам:

• В зависимости от способа циркуляции воздуха;
• В зависимости от ее назначения;
• В зависимости от конструкционного строения;
• В зависимости от ее рабочей зоны;

Каждый из них имеет преимущества и недостатки.

Виды вентиляции по способу формирования потоков воздуха

Естественная вентиляция — обновление воздуха в помещении происходит благодаря наличию естественной тяги, наличие которой определяется одним из двух факторов:

• Температурной разницей внутри помещения и за его пределами;
• Разницей давления в помещении и вытяжке.

Влияют на наличие тяги и различные атмосферные явления, к примеру, наличие ветра. Такая вентиляция достаточно проста в комплектации, потребляет небольшой количество электроэнергии и проста в использовании.

Система вентилирования, функционирующая за счет механической работы своих комплектующих способна охватить гораздо большие помещения, однако она является более затратной в плане потребления электроэнергии из-за своей автономности.

Классификация вентиляции по назначению

В зависимости от своего назначения вентиляционную систему разделяют на:

• Приточную – работает, осуществляя приток свежего воздуха;
• Вытяжную – работает на отток воздуха, который уже отработан.

На практике обе эти системы используют совместно.

Кроме данной классификации, выделяют также:

• Местную вентиляцию – обеспечивающую циркуляцию воздуха на определенном участке;
• Общеобменную вентиляцию – для циркуляции воздуха в больших помещениях.

Типы вентиляционных систем по области эксплуатации

Местная вентиляционная система классифицируется на приточную и вытяжную. Во время ее функционирования происходит подача воздуха на определенный участок и очищается лишь место, где накапливается углекислый газ – потолок помещения. В качестве примера местной приточной вентиляции можно привести воздушную завесу, которую часто применяют в общественных помещениях.

Местная вентиляционная система – оптимальный вариант для проведения очистки воздуха в местах, где наблюдается повышенное скопление загрязнений. Она дает возможность избежать их распространения по всем помещениям и значительно снижает нагрузку на систему вентиляции здания в целом.

Пожарная опасность вентиляции и меры ее устранения

классификация по пожаробезопасности

На производствах, связанных с проникновением в воздух взрывчатых или горючих газов, пылей или паров, вентиляция поддерживает безопасную концентрацию. Пожарная опасность вентиляционных систем учитывается при расчетах притока  и отвода воздуха. Если во время расчетов и монтажа механизмов пожарная опасность вентиляционной системы не учитывается, она может стать магистралью для распространения огня.

Вытяжные устройства размещают таким образом, чтобы пыль или газ удалялся непосредственно с места выделения, предупреждая формирование условий для возгорания. Источником пожарной опасности вентиляционной системы могут стать раскаленные металлические поверхности воздуховодов и электрические искры, попадающие на горючие вещества. Пожаробезопасность вентиляционных систем обеспечивается следующими мерами:

• используется огнестойкое вентиляционное оборудование и материалы, в том числе для уплотнения соединений, креплений;
• оборудование противопожарных клапанов;
• оборудование воздушных затворов;

Видео о производстве противопожарных клапанов:

https://youtube.com/watch?v=V85bu_QPCDA

Ключевые моменты требований

Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго. Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:

Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:

• объем приточных масс превышал вытягиваемые на 10-15%;
• воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
• не происходило перегревание или переохлаждение людей в помещениях;
• уровень шумов, вибрации не был больше допустимого;
• показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.

Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.

Вентиляция перемешиванием

При смешивании приточный воздух подается одним или несколькими потоками в рабочую зону и вовлекает в движение большие объемы воздуха внутри помещения. Рабочая зона находится в зоне возвратного потока, где скорость воздуха составляет примерно 70% от скорости приточного потока.

Вентиляция перемешиванием имеет ряд характеризующих ее параметров.

Длина струи – это расстояние от источника-распределителя до того сечения воздушной струи, где скорость ядра потока падает до 0,2м/с.

Длина струи боковым фронтом подачи.

Длина струи при потолочной подаче.

Эжекция — это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении. В нашем же вопросе под эжекцией понимают способность диффузоров подмешивать в струю приточного воздуха прилегающий воздух помещения.

Схема эжекции.

К одним из приточных устройств с высокой степенью эжекции можно отнести диффузоры струйного типа, где воздух, проходя на большой скорости сквозь сопла, закручивается. Такие диффузоры применяются для устройств перемешивания, тогда как вытеснение использует приточные устройства с низкой степенью эжекции.

Для того, чтобы снизить эффект сквозняков при температуре приточного воздуха ниже температуры воздуха помещения, диффузоры должны иметь как можно большую степень эжекции.

Настилающий эффект. В случае если приточное отверстие вентиляции находится слишком близко от плоской поверхности, струя приточного воздуха стремится отклониться в сторону этой поверхности и течь непосредственно по ее плоскости. Данный эффект достигается благодаря разряжению атмосферы между приточной струей и ограничивающей плоской поверхностью, а так как нет возможности подмеса воздуха в приточную струю, то она отклоняется в сторону этой поверхности.

Настилающий эффект по поверхности потолка.

Если воздухообмен требует создания настилающего эффекта, то приточное отверстие должно располагаться на расстоянии не более 30 см от ограничивающей поверхности.

Скорость воздуха и температура. Одним из немаловажных факторов ощущения комфорта в помещении является отсутствие сквозняков. Данный эффект достигается при скорости движения воздуха менее 0,18 м/с и его температуре в пределах 20…22°С. При этом скорость движения воздуха в помещении зависит от таких факторов как геометрия помещения, температура воздуха в рабочей зоне, назначение помещения, интерьер и т. д.

Скорость и температура воздуха в рабочей зоне.

Препятствия. При проектировании вентиляции необходимо учитывать наличие физических препятствий. К физическим препятствиям можно отнести потолочные светильники, перекрытия, ярусы (если потолок многоярусный) и др. Струя приточного воздуха с большой долей вероятности способна обогнуть препятствие, если оно не превышает 2% от высоты потолка.

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

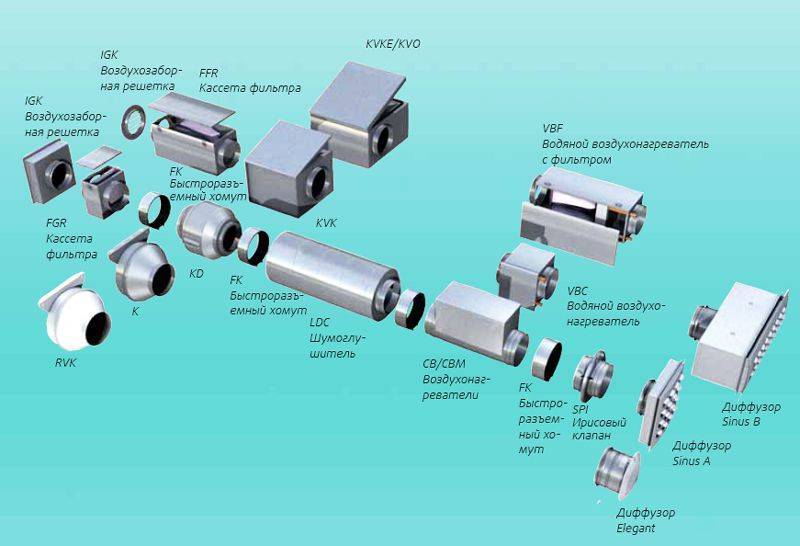

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Классификация по подаче давления и перемещению воздуха

Естественная или центральная вентиляция относятся к традиционным способам проветривания здания. Происходит она из-за перепадов температур и атмосферного давления.

Чтобы организовать этот естественный процесс ставятся воздуховоды. Они прокладываются внутри здания на стадии его строительства или монтируются при очередном капитальном ремонте.

Важно, что работа такой системы зависит от выбранных материалов для строительства здания. Так, стены из кирпича или дерева «дышат» лучше, чем бетонные

Механическая или искусственная система проветривания требуется тогда, когда обычной мало. Она работает благодаря специальным обрабатывающим устройствам (фильтрам, пылеуловителям, нагревателям, вентиляторам и воздуховодам), которые заменяют загрязненный воздух на свежий, а также увлажняют, очищают, подогревают или охлаждают его. Необходимо отметить, что искусственная система не зависит от погоды и очищает воздух любыми способами, однако и стоит она дороже естественной.

Механическая система делится на два подвида — общеобменную и локальную.

Комбинированный вид вентиляции включает в себя элементы естественной и механической системы. Так, в промышленном здании или частном доме одновременно могут присутствовать окна (элементы естественной формы) и вытяжки (элементы механической системы).

Ключевые моменты требований

Среди всех ограничений особо важно санитарное направление, а также противопожарные требования к системам вентиляции. Их несоблюдение может привести к крайне печальным последствиям, и соответствие установленным параметрам контролируют строго

Санитарно-гигиенические требования системам вентиляции выдвигаются соответствующими инстанциями, а инспекция контролирует, чтобы:

• объем приточных масс превышал вытягиваемые на 10-15%;
• воздух подавался в точки с наименьшим его загрязнением, а удалялся в первую очередь из мест с наибольшим;
• не происходило перегревание или переохлаждение людей в помещениях;
• уровень шумов, вибрации не был больше допустимого;
• показатели микроклимата (влажность, скорость движения аэромасс, температура) были на уровне норм.

Требования вентиляции складов, промышленно-производственных и бытовых объектов учитывают условия, в которых поддерживается уровень соответствия противопожарной безопасности. Для этого обслуживают клапаны, очищают систему от пыли, грязи, скопившихся отложений, которые могут воспламеняться, проверяют крепления. Чтобы вентсистема не стала причиной лавинообразного распространения пожара, ее нужно правильно монтировать и эксплуатировать.

Эксплуатационные требования

Проектирование, монтаж и установка систем вентиляции требуют соблюдение и эксплуатационных требований. К ним относятся те требования, выполнение которых в будущей работе системы обеспечивают более легкую ее эксплуатацию. Согласно эксплуатационным требованиям необходимо обеспечить возможность регулировать процесс воздухообмена в каждом отдельном помещении. При проектировании системы вентиляции одним из главных требований всегда является простота обслуживание и доступность элементов вентиляционной системы, в особенности, сложного оборудования, которое рекомендовано размещать сосредоточено, в минимальном количестве помещений. При этом необходимо обеспечить минимальную потребность в обслуживании и ремонте для всех элементов системы вентиляции. Вентиляционная система при кажущейся простоте, требует профессиональный подход к производству, установке и настройке

Важно не только качество изделий и оборудования системы, но и качество проектных, монтажных и пуско-наладочных работ. Только профессионалы, работающие на всех этапах, могут обеспечить эффективный воздухообмен
