Монтаж
Существует два способа соединения проводов с помощью колпачков СИЗ: когда предварительно делается скрутка и без неё.
Рассмотрим сначала вариант со скруткой. Зачищенные жилы приложите плотно друг к другу. В том месте, где начинается изоляционный слой, сожмите провода левой рукой либо пассатижами. Правой рукой возьмитесь за кончики проводов и начинайте закручивать их по ходу часовой стрелки. Когда сечение проводов маленькое, у вас получится сделать прочную скрутку вручную. Если вы соединяете больше двух проводов либо у них большое сечение, то воспользуйтесь для скручивания ещё одними пассатижами (то есть одними держите провода, вторыми крутите их). Когда скрутка будет готова, откусите кончик таким образом, чтобы он был под острым углом.
Если скрутку не используете, просто приложите соединяемые проводники параллельно друг другу, так чтобы на конце они образовали острый угол. Почему кончик проводов должен быть не ровным, а немного под углом? Потому что пружина колпачка имеет конусообразную форму.
Теперь наденьте сверху проводов колпачок СИЗ и с небольшим усилием прокрутите его по ходу часовой стрелки до момента фиксации. Когда вы накручиваете колпачок и при этом прилагаете усилие, пружина раздвигается и плотно сжимает провода.
Может получиться так, что вы немного не рассчитали и зачистили изоляционный слой проводников длиннее, чем корпус колпачка, и теперь оголённые жилы выступают. Это поправимо, сделайте сверху дополнительную намотку. Для изоляции можете использовать скот-ленту, изоленту, тонкую полоску лакоткани.
Процесс соединения проводов с использованием СИЗ колпачков показан в этом видео:
Инструкция применения соединительного изолирующего зажима
За исключением многожильного провода, о котором пойдёт речь ниже, важно убедиться, что концы всех одножильных проводов под соединение выровнены, прежде чем начинать скручивать проводники вращением колпачка. В противном случае появляется риск неравномерной скрутки (стяжки), одна или несколько жил утрачивают надёжный контакт
Прежде чем применить соединительный изолирующий зажим для группы жил проводника, обязательно следует подготовить группу – выставить оптимально в параллель по вертикали и в одну линию обреза по горизонтали
Инструкция по созданию контакта соединительным изолирующим зажимом:
- Проверить маркировка на загрузку оголенного провода (на корпусе СИЗ).
- Снять изоляцию по концам проводов согласно размеру оголения.
Для всех таких изделий, кроме самых маленьких и самых больших колпачков, размерность оголения концов провода обычно составляет 12 — 15 мм.
- Жилы выставить параллельно вертикально, концами ровно по горизонтали.
- Прочно удерживая провода, насадить на оголённые концы колпак до упора.
- Одетый на оголённые жилы колпак-зажим поворачивать по часовой стрелке до момента, пока изолированные части провода вне зоны соединителя не начнут скручиваться.
По завершению скрутки проверить каждый проводник тяговым усилием руки, чтобы убедиться, что соединительный изолирующий зажим крепко держит каждую жилу.
Инструмент зачистки жилы провода от изоляции
Чем хорош инструмент зачистки жил проводов – этим устройством выполняется чистая работа быстро и без механических повреждений проводов.
Оригинальный инструмент – в помощь каждому электрику. Обеспечивает удобный и качественный функционал по зачистке металлических жил проводников от изоляции, включая многожильный вариант
Большинству стандартных проводников бытового назначения подходит стриппер «Klein» № 1412 или аналогичные. Инструментом удобно вырезать пластиковую оболочку кабелей, а также изоляцию отдельных жил.
Как соединять СИЗ одножильный и многожильный провода?
Скрутка жил одножильного и многожильного проводников имеет свои особенности. Навинчивание соединителя изолирующего для создания зажима приводит к такому эффекту, когда многожильный провод свободно вращается вокруг сплошной жилы. В конечном итоге может образоваться недостаточно крепкое соединение.
Эффект утраты прочности соединения становится особенно вероятным, когда соединяются несколько проводников сплошных жил и один многожильный проводник. Между тем такая проблема легко предотвращается.
Достаточно удлинить концевую часть многожильного проводника (проводников) примерно на 3 – 4 мм относительно жилы провода сплошного исполнения. Затем колпачок СИЗ наворачивается обычным способом.
Пример – как нужно применять бытовой изолирующий зажим (СИЗ), когда требуется выполнить скрутку двух жил разного исполнения – сплошной жилы и жилы, состоящей из многочисленных проводников малого сечения
Многожильный проводник, как правило, имеет немного больший диаметр по отношению к одножильному проводу аналогичного сечения. Поэтому под зачистку многожильных проводников от изоляции используется другое — чуть большее отверстие стриппера или же специальный инструмент под многожильный вариант проводника.
Таблица-спецификация соединительных изолирующих зажимов
Для удобства подбора нужного аксессуара разумно воспользоваться таблицей-спецификацией, где представлены существующие виды СИЗ. Исходя из минимально и максимально допустимых сечений, подбирается типоразмер колпачка.
Таблица соответствия типоразмера СИЗ и сечения скрутки:
| Типоразмер СИЗ | Мин/ макс сечение скрутки, мм |
| СИЗ-1 | 1 — 3 |
| СИЗ-2 | 1 – 4,5 |
| СИЗ-3 | 1,5 – 6,0 |
| СИЗ-4 | 1,5 – 9,5 |
| СИЗ-5 | 4,0 – 13,5 |
Преимущества и недостатки колпачков
Соединительные изолирующие зажимы имеют несколько существенных преимуществ.
Положительные стороны такие:
- Полимерная оболочка выполняет 3 защитных функции: механическую, противопожарную и электроизоляционную. Это выделяет данное изделие среди прочих видов изоляции.
- В отличие от гильз и наконечников СИЗы можно многократно использовать.
- С помощью таких колпачков довольно просто обновить старые скрутки.
- Нет необходимости в применении особых инструментов.
- Монтажные работы не занимают много времени и не требуют особых навыков.
О недостатках тоже следует упомянуть:
- СИЗы неприменимы к многожильным проводам.
- За некоторым (и то сомнительным) исключением в основном эти приспособления не рассчитаны на соединение меди с алюминием.
- Лишь специальный (влагозащищенный) вид колпачков позволяет не бояться влажной среды. В других случаях влагу нужно обязательно учитывать.
- Это соединение не обеспечивает максимально надежную фиксацию.
- Габариты соединения могут создать неудобство.
Так что к выбору этого зажима необходимо подходить, учитывая все плюсы и минусы.
Данные соединительные зажимы удобны и практичны. Их можно подобрать к разным проводам. Монтаж исключает необходимость в квалифицированной помощи. Однако следует учитывать обстоятельства, при которых их использование нецелесообразно.
Как использовать
Мы рассмотрим два метода скрутки проводов с помощью СИЗ:
- Без предварительного скручивания жил.
- С предварительным скручиванием.
При необходимости соединить два провода, их можно вставить в пружину, прикладывая небольшие усилия. Затем необходимо вращательными движениями по часовой стрелке выполнить их скрутку.
Если необходимо соединить несколько проводов, то изначально их необходимо изначально скрутить между собой старыми методами, для этого можно использовать обыкновенные пассатижи. После скрутки необходимо провода вставить в СИЗ, смотрите фото.
Также помните о том, что при правильном соединении, не нужно будет дополнительно изолировать провода, так как колпачки прекрасно справляются с такой задачей
Однако здесь крайне важно еще правильно выбрать колпачок по размеру, дабы провод идеально сил в него
Как использовать СИЗ наглядно вы сможете посмотреть в следующем ролике.
Как выбрать СИЗ
Конструкции небольших размеров требуется выбирать по сечению проводов. Для этого нужно сложить сечение каждого провода и полученное число сравнить с данными в таблице, приведенной ниже.
| Типоразмер | Сумма сечений соединяемых проводов | Напряжение | |
| минимальное | максимальное | ||
| СИЗ-1 | 1 мм.кв | 3 мм.кв | 300 В |
| СИЗ-2 | 4,5 мм.кв | ||
| СИЗ-3 | 1,5 мм.кв | 6 мм.кв | 600 В |
| СИЗ-4 | 9,5 мм.кв | ||
| СИЗ-5 | 4 мм.кв | 13,5 мм.кв |
Разновидности
СИЗ с ушками и без ушек
Прежде чем отправляться в магазин за электрическими зажимами, предварительно рекомендуется ознакомиться с их разновидностями.
- Стандартные гладкие модели – закрытые колпачки, оснащенные пружиной, имеют конусообразную форму, «уши» и прочие вспомогательные приспособления отсутствуют.
- Зажим с винтовой затяжкой – здесь используется не пружина, а специальный винтик, затяжку которого есть возможность регулировать вручную снаружи.
- Изоляционные СИЗ с двумя отверстиями. Как правило, такие конструкции используются для соединения заземляющих электрических магистралей. Через верхнее отверстие проводится кабель к распределительному щитку или электрическому прибору.
- Водонепроницаемые конструкции с силиконовым наполнителем – это зажимы, которые защищают электрические провода от влаги. Чаще всего используются на улице и в условиях повышенной влажности.
- Зажимы с антиоксидантом – универсальная конструкция, позволяющая соединять друг с другом медные и алюминиевые провода.
- Низкопрофильные колпачки – компактные детали, предназначенные для работы в условиях ограниченного пространства.
Что такое колпачки СИЗ и для чего они нужны
Лучшее соединение жил обеспечивают сварка и пайка. Однако без соответствующих навыков и специальных инструментов они не везде применимы. Колпачки СИЗ позволяют без посторонней помощи и с соблюдением правил хорошо зафиксировать скрутку.
Конструкция их проста и состоит из 2 элементов:
- Полимерный материал, который устойчив к высоким температурам, не поддерживает горение, но выдерживает высокое напряжение (до 600 Вольт).
- Конусовидная стальная пружина, на которую нанесено особое электрохимическое покрытие. Ее витки позволяют сильно сжать провода.
Это интересно: Кабель для сварочного аппарата — марка, сечение, длина
Как выбрать качественные СИЗ
Единого стандарта качества для этих приспособлений пока не существует. Важным фактором при выборе является суммарная площадь сечения проводов. При выборе следует попробовать накрутить колпачок на вашу связку проводников или аналогичную с соответствующими размерами.
При этом зажим должен обеспечивать качество скрутки. Он не должен слетать при сильном рывке, тяге и тому подобному. Но при выкручивании в обратную сторону, после всех этих манипуляций, он должен нормально сняться и быть пригодным для повторного накручивания. Также проверяйте пружину, она не должна выходить из строя, сильно деформироваться или отваливаться после первой же накрутки на соединение.
Проверяйте пластик, он должен быть приятным на ощупь, а также должен быть устойчив к сжатию пальцами. Плохой пластик не будет сжиматься, но может ломаться и трескаться. Хороший пластик при сильном нажатии будет немного прогибаться, а затем возвращаться в исходное положение. Если купить зажимы из некачественного пластика, то они могут не выдержать при больших температурных нагрузках.
Почему обязательно нужно использовать СИЗ, а не делать простые «советские» скрутки
Многие электрики-любители используют обычные скрутки, без установки СИЗ (когда провода располагаются параллельно и скручиваются друг с другом с помощью пассатижей). И считают, что такая технология имеет право на жизнь. Многие приводят примеры, что простые скрутки 30-летней давности до сих пор не выходят из строя. На самом деле использование скруток без соединительных изоляционных зажимов допустимо только при монтаже временного соединения. Такие скрутки постепенно расшатываются за счет постоянного нагревания и охлаждения кабеля, и контакт теряется. 30 лет назад такая технология имела право на существование, так как мощность техники была значительно ниже, и люди использовали меньше приборов в повседневной жизни.
СИЗ не дает соединению расшатываться за счет фиксирующей пружины, которая немного расширяется за счет нагревания провода и прижимает проводники друг к другу более плотно. Однако и такое соединение не вечно, хоть и может прослужить долгие годы.
Законно ли использовать СИЗ
Использование СИЗ не регламентировано ПУЭ. В документе о соединительных зажимах вообще ничего не сказано. Однако изоляционные колпачки, также как и любые другие
соединительные устройства для низковольтных цепей бытового и аналогичного назначения, должны соответствовать требованиям ГОСТ 31195.1-2012.
Для наибольшей безопасности и долговечности рекомендуется использовать неразъемные соединения. К ним относятся: сварка, пайка, прессованные гильзы.
Обычные скрутки (без изоляционных колпачков) запрещены ПУЭ. Поэтому в некоторых случаях можно на старые скрутки навинчивать соединительные изоляционные зажимы, чтобы сделать соединения более безопасными и не противоречащими закону.

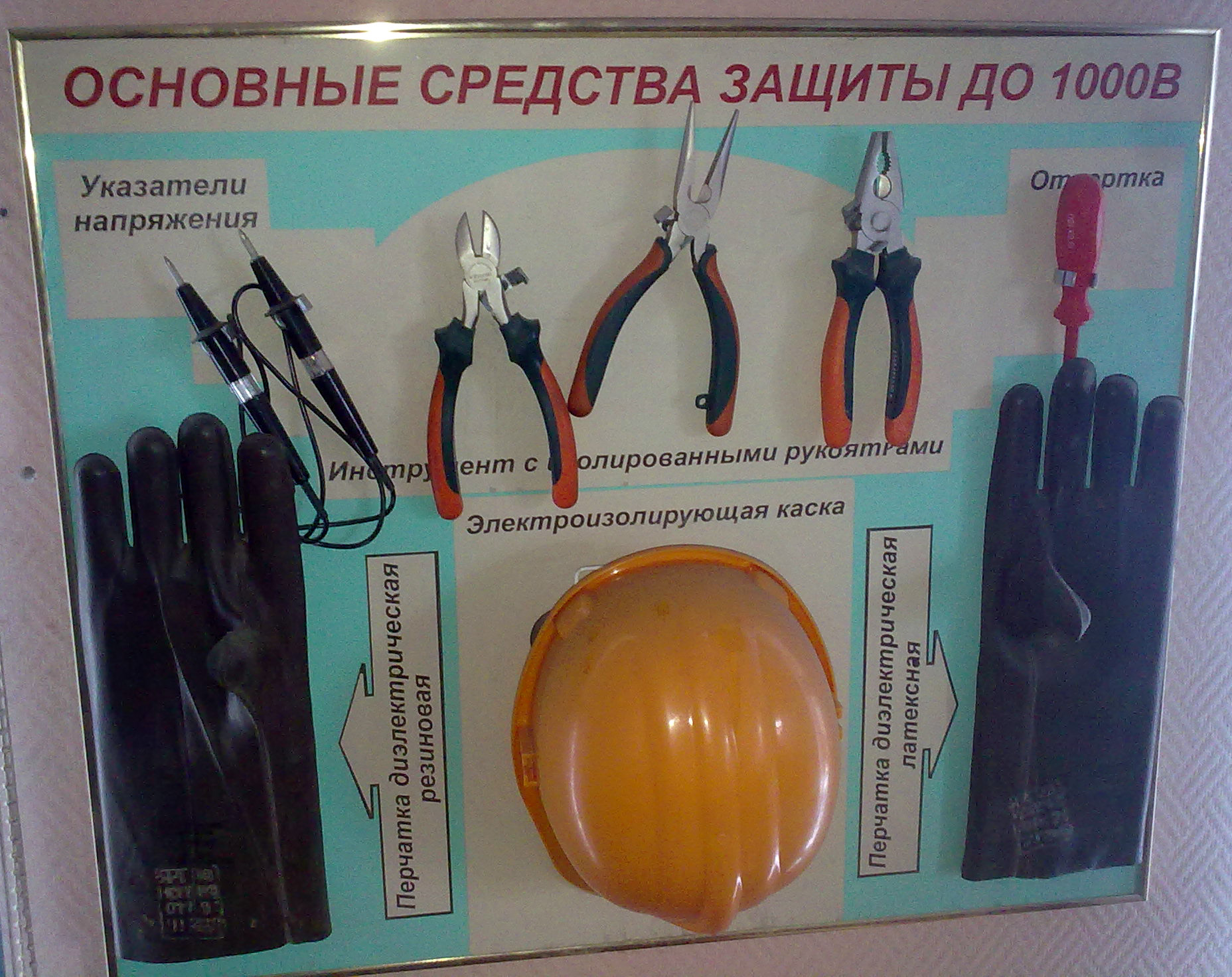

Средства индивидуальной защиты
К категории СИЗ относятся:
- защитные каски, очки и щитки;
- рукавицы (перчатки), специальная защитная одежда, противогазы и респираторы;
- монтажные пояса и страховочные канаты.
Первые в перечне изделия используются для защиты головы от механических ударов, а также от токового воздействия при случайном соприкосновении с оголенными проводами. Очки и щитки нужны для того, чтобы уберечь лицо и глаза от слепящего света электрической дуги, частиц грязи и пыли, УФ и ИК излучения.
Используемые при работе перчатки обеспечивают защищенность рук от непредвиденных травм, ожогов и порезов. Монтажные пояса гарантируют защиту персонала от случайного падения с высоты при проведении высотных работ. Страховочный канат предназначен для закрепления карабином предохранительного пояса с целью защиты работающих при падении с высоты при выполнении трудовых операций на высоте.
Комплекты, используемые при сварке, необходимы для защиты тела от опасного действия электрической дуги. В них входит каска с защитным лицевым экраном, термостойкий подшлемник и перчатки из плотной ткани.
Способы совмещения проводов
Чтобы собрать электрическую схему, нужно обеспечить надёжный контакт между кабельными жилами. Для этого употребляется несколько вариантов:
- Простая или изолированная скрутка.
- Применение сварки или паяльника.
- Использование винтов и гаек.
- Через клеммники или колодки.
- Самозажимные элементы типа Wago.
- Колпачки изолирующие.
Обычная скрутка и спайка являются наиболее популярными из них. Однако эти методы не лишены недостатков. Первый из них не предполагает жёсткой фиксации проводов, вследствие чего контакт может ослабнуть, возникает вероятность окисления и разрушения связки. Для изготовления соединения вторым способом необходимо использование специального оборудования, которого может не оказаться на месте монтажа или его применение будет быть неудобным.
К тому же согласно Правилам устройства электроустановок (ПУЭ) соединять провода при помощи скруток запрещено. В аварийных ситуациях для подготовки сварочного или паяльного оборудования может не хватить времени. Поэтому нужно предусмотреть альтернативные варианты, отвечающие нормам и правилам.
Длина скрутки
Какова должна быть длина скрутки? Согласно рекомендациям производителей скрутка должна равняться, либо быть чуть меньше длины самого колпачка (10-12мм).
Техпаспорт ИЭК на колпачки СИЗ — Техпаспорт Navigator на колпачки СИЗ —
Если вы сделаете ее длиной 3-4см, на первый взгляд это не должно влиять на качество соединения и его сопротивление. Однако здесь есть один нюанс. А именно — зависимость от количества скручиваемых проводов.
Если скручиваете одновременно пять проводов, на глубину колпачка СИЗ всего в 1,5см, то вы никогда не сможете создать такую же площадь соприкосновения этих проводов, которая получается при длине скрутки вдвое больше.
Так что подходите к делу обдуманно. Главное после этого надежно заизолировать оставшуюся оголенную часть провода.
Правда в этом случае соединение уже не корректно называть СИЗом, так как колпачок сам по себе уже не изолирует всю оголенную жилу.
В любом случае и при любой длине, данная скрутка получается достаточно надежной и благодаря фиксации изолированным колпачком, провода уже не ослабятся в процессе эксплуатации.
Учет средств защиты и контроль за их состоянием
Все находящиеся в эксплуатации электрозащитные средства должны быть пронумерованы. Исключение составляют следующие наименования:
- защитные каски, диэлектрические коврики;
- специальные изолирующие подставки;
- плакаты безопасности и защитные ограждения;
- штанги для переноса и выравнивания потенциала.
Номера присваиваются индивидуально для каждого вида ЗС с учетом конкретных условий их эксплуатации. Инвентарный номер либо выбивается на металлических деталях изделий, либо наносится яркой краской на хорошо видимом месте. Также допускается его размещение на специальной бирке, закрепленной на самом средстве защиты.
Если снаряжение или инструмент содержат в своей конструкции несколько частей – отдельная бирка навешивается на каждую из них. В соответствующих подразделениях предприятий, связанных с обслуживанием электрооборудования, обязательно наличие журнала учета всех имеющихся в них средств защиты, в том числе и выданные в индивидуальное пользование.
Общая их наличность и текущее состояние контролируются путем визуальных осмотров, периодичность которых устанавливается из расчета не реже одного раза в полгода. Для переносных заземлений этот показатель составляет не реже раза в квартал. Ответственный работник, которому доверено контролировать их состояние, после осмотра должен зафиксировать результат в соответствующей графе специального журнала.
Как проверить диэлектрические перчатки?
Чем отличаются диэлектрические галоши от бот, где их применяют и как поверяют
Первая помощь при поражении электрическим током: краткое руководство
Сколько существует групп по электробезопасности и принципы их присвоения
Что означает степень защиты IP — расшифровка, таблица, примеры использования
Основные виды коронок для сверления бетона
Как правильно соединить провод в распределительной коробке
Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.
Что говорят правила соединения проводов и кабелей
Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).
Раздел: Электропроводки
2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.
2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.
СНиП 3.05.06-85
Производство электромонтажных работ
Раздел: Электропроводки
3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011.
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
– материал проводника и его изоляцию;
– число и форму проводов, формирующих проводник;
– площадь поперечного сечения проводника;
– число проводников, которые будут соединены вместе.
Примечания:
1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях
Развернутый комментарий
Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.
Опрессовка (гильзовка)
Рекомендуют все нормативы
Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.
Гильза, скрутка и клемма Ваго
Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.
Сварка
Рекомендуют все нормативы
Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).
Пайка
Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.
Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.
Скрутка
Запрещена
Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!
Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
1.3. Порядок хранения средств защиты
1.3. Порядок хранения средств защиты
1.3.1. Средства защиты необходимо хранить и перевозить в условиях, обеспечивающих их исправность и пригодность к применению, они должны быть защищены от механических повреждений, загрязнения и увлажнения.
1.3.2. Средства защиты необходимо хранить в закрытых помещениях.
1.3.3. Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, следует хранить в шкафах, на стеллажах, полках отдельно от инструмента и других средств защиты. Они должны быть защищены от воздействия кислот, щелочей, масел, бензина и других разрушающих веществ, а также от прямого воздействия солнечных лучей и теплоизлучения нагревательных приборов (не ближе 1 м от них).
Средства защиты из резины и полимерных материалов, находящиеся в эксплуатации, нельзя хранить внавал в мешках, ящиках и т.п.
Средства защиты из резины и полимерных материалов, находящиеся в складском запасе, необходимо хранить в сухом помещении при температуре (0 — 30) °C.
1.3.4. Изолирующие штанги, клещи и указатели напряжения выше 1000 В следует хранить в условиях, исключающих их прогиб и соприкосновение со стенами.
1.3.5. Средства защиты органов дыхания необходимо хранить в сухих помещениях в специальных сумках.
1.3.6. Средства защиты, изолирующие устройства и приспособления для работ под напряжением следует содержать в сухом проветриваемом помещении.
1.3.7. Экранирующие средства защиты должны храниться отдельно от электрозащитных.
Индивидуальные экранирующие комплекты хранят в специальных шкафах: спецодежду — на вешалках, а спецобувь, средства защиты головы, лица и рук — на полках. При хранении они должны быть защищены от воздействия влаги и агрессивных сред.
1.3.8. Средства защиты, находящиеся в пользовании выездных бригад или в индивидуальном пользовании персонала, необходимо хранить в ящиках, сумках или чехлах отдельно от прочего инструмента.
1.3.9. Средства защиты размещают в специально оборудованных местах, как правило, у входа в помещение, а также на щитах управления. В местах хранения должны иметься перечни средств защиты. Места хранения должны быть оборудованы крючками или кронштейнами для штанг, клещей изолирующих, переносных заземлений, плакатов безопасности, а также шкафами, стеллажами и т.п. для прочих средств защиты.
1.2. Порядок и общие правила пользования средствами защиты1.2. Порядок и общие правила пользования средствами защиты
1.4. Учет средств защиты и контроль за их состоянием1.4. Учет средств защиты и контроль за их состоянием >>>
Подводим итоги
Как видим, способов правильно соединить несколько проводов, довольно много. Следует выбирать в зависимости от ситуации: если необходимо быстро выполнить монтаж электропроводки по всему дому, оптимально подойдут изолирующие колпачки. При необходимости подключить мощный кабель, лучше воспользоваться клеммами, сваркой или пайкой. А для соединения различных проводников (алюминия с медью), возможен только механический вариант с винтовыми зажимами.
В настоящее время во многих помещениях, причём, независимо от того это квартира, офис или общественное здание, проводится множество электротехнических работ. Например, прокладываются электропроводки, подключаются какие-то осветительные приборы или техника. При проведении всех этих работ требуется постоянное соединение множества различных проводов.
При соединении проводов используется множество различных надёжных и безопасных способов, например, при помощи болтов или специальных клемм. Но одним из самых простых способов можно считать использование для выполнения подобных работ , проще именуемых СИЗ. Именно благодаря лёгкости и простоте своего использования в качестве соединительного элемента и получили массовое распространение и популярность колпачки СИЗ.
Помимо этого, причиной необычайной популярности колпачков СИЗ можно назвать ещё одно их огромное достоинство — безопасность применения при проведении электротехнических работ. В самом деле, материал из которого их изготавливают обладает прекрасными изоляционными свойствами и совершенно не поддерживает процессы горения.
Внутри колпачка СИЗ находится пружина, при помощи которой и происходит соединение электрических проводов. Сам колпачок изготовлен из специального пластика, который не только прекрасно защищает место соединения от каких-либо механических воздействий на него и служит отличным изолятором, но и препятствует распространению огня в случае возникновения пожароопасных ситуаций.
На современном рынке электротехнических товаров представлен огромный ассортимент соединительных изолирующих колпачков. Они отличаются друг от друга не только размером, формой, видом или цветом, но и номиналом. Он указан на корпусе колпачка СИЗ и призван дать информацию о том, провода с какой площадью сечения можно соединять при помощи данного конкретного колпачка.
Приобретая колпачки СИЗ следует точно учитывать их номинал и использовать только точно следуя указанному значению. Поэтому, для соединения каждых конкретных проводов можно применять только подобранные для них индивидуальные колпачки. В этом нет ничего удивительного, ведь в том случае, если колпачок СИЗ окажется меньшего номинала, чем того требовалось, то соединение просто не получится произвести, провода не полезут в колпачок. В обратном случае, если колпачок окажется большего размера, то он будет просто бесполезным при соединении электрических проводов.
Приобретая соединительные изолирующие колпачки следует обязательно помнить, что номинал изделий произведённых в европейских странах немного ниже соответствующего показателя их аналогов изготовленных в нашей стране. Кстати, никогда не нужно забывать, что при помощи колпачков СИЗ ни в коем случае нельзя соединять медный провод с алюминиевым.
Если говорить о цвете колпачков СИЗ, которые можно увидеть в продаже, то можно отметить, что он совершенно ничего не значит. Они выпускаются разноцветными просто для удобства потребителя. Используя при соединении электрических проводов разноцветные колпачки СИЗ, при дальнейшей эксплуатации этих соединений в них будет легче ориентироваться.
Таким образом, имея представление о том, для чего предназначены соединительные изолирующие колпачки и всегда имея их под рукой, можно просто, быстро и качественно выполнить безопасное соединение электрических проводов.
Мы уже рассматривали статью: , но там были рассмотрены только старые методы, которые нельзя назвать безопасными и простыми. Для эффективного и качественного соединения проводов необходимо использовать колпачки СИЗ. В этой статье мы рассмотрим, как использовать зажимы СИЗ, рассмотрим виды, размеры и ключевые преимущества использования.
