Складские стеллажи: требования к ним и испытания

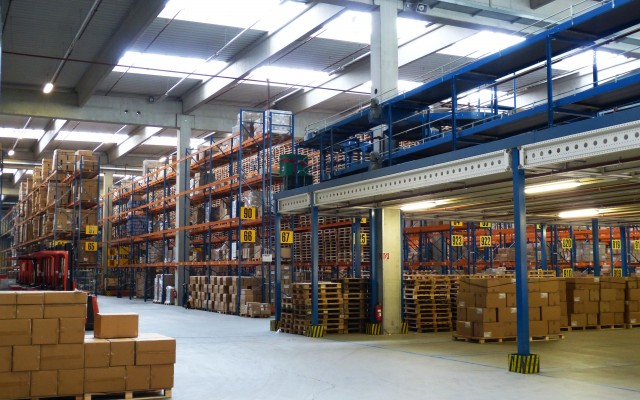

Многоярусные стеллажи или складской мезонин

Для эффективного использования всего объема складских помещений, особенно при высоких потолках, используется многоярусная стеллажная конструкция, когда нижние консольные стеллажи являются опорой для верхней площадки или надстройки (мезонина).

Типы складских надстроек:

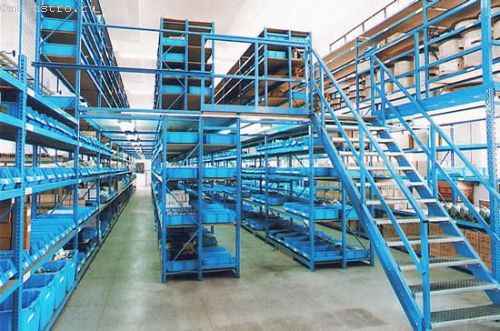

  1. Многоуровневая складская стеллажная система.

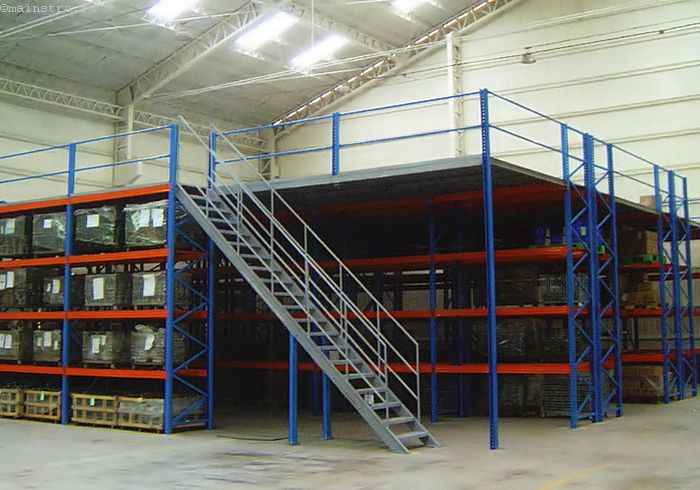

  2. Надстройка (мезонин) на платформе.

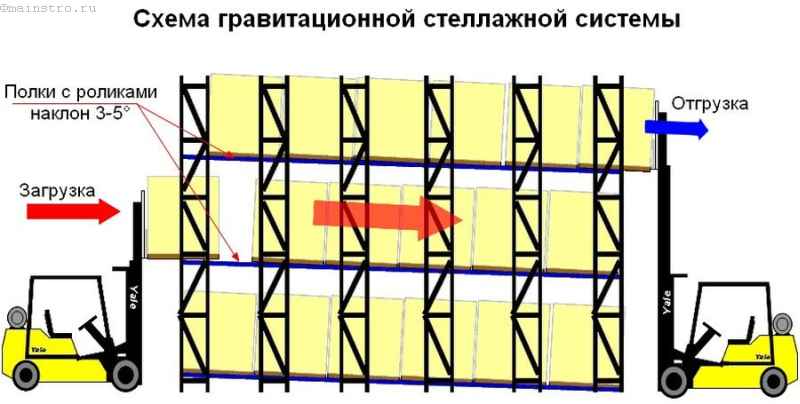

Гравитационные стеллажи — разновидность стеллажных систем для паллет, реже ящиков или коробок. Основная особенность гравитационных стеллажей — их полки выполнены из цилиндрических роликов. Учитывая обратный уклон (3-5%) полок, поставленный груз сам вкатывается вглубь стеллажа под действием силы гравитации. Безопасное перемещение грузов и его остановку контролируют специальные тормозные ролики. Так же как и глубинные стеллажи, гравитационные очень эффективно используют площадь склада, но позволяют вмещать грузы различных видов и типоразмеров, а по скорости грузооборота превосходят проходные въездные стеллажи.

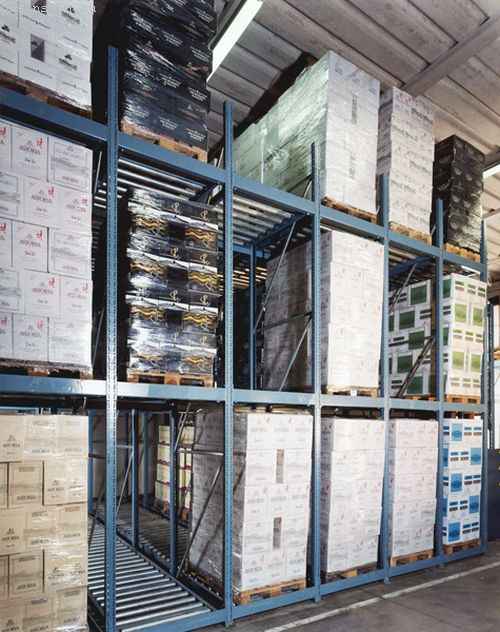

Фрагмент гравитационного стеллажа со стороны «отгрузки»

Мобильные складские стеллажи — система подвижных складских стеллажей различных типов состоящая из собственно стеллажей, мобильных платформ с двигателями и специальных рельс. Проход между рядами стеллажами один, порядок доступа к конкретным секциям определяет оператор или автоматическая система управления. Удобная и эффективная система складирования, но весьма дорогостоящая.

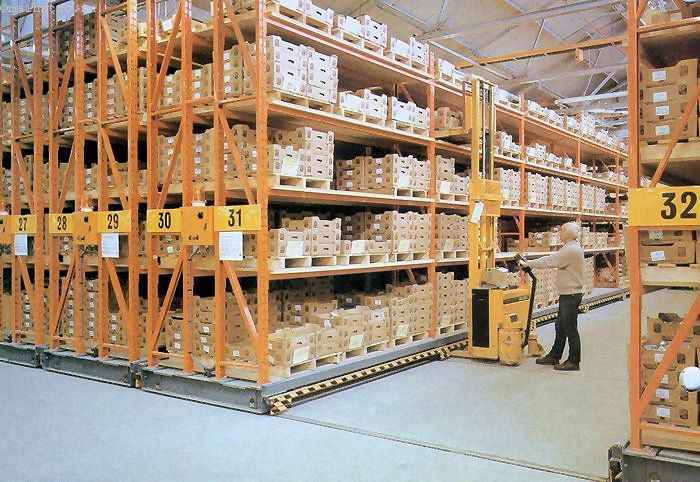

Универсальные мобильные складские стеллажи

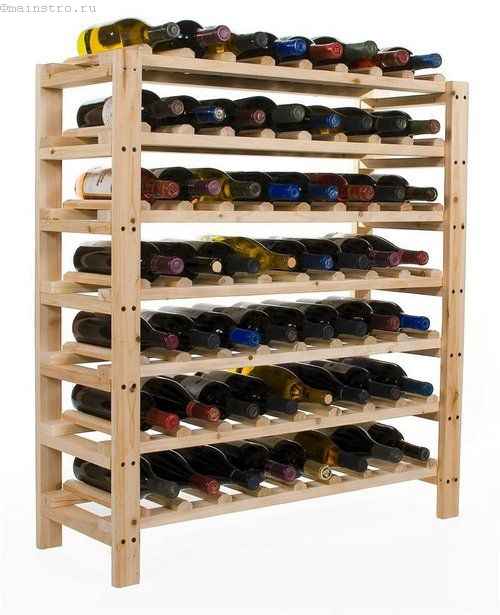

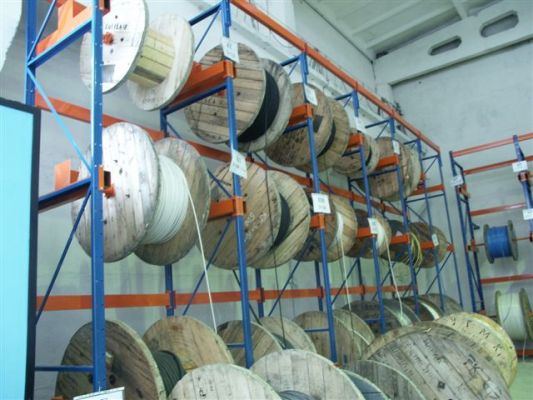

Специальные складские стеллажи — сконструированы для хранения одного, как правило, специфического вида продукции. Например, автопокрышек:

или бутылок с вином

Многообразие систем складских стеллажей позволяет решить любые задачи по эффективному размещению грузов, не зависимо от их типа и количества. Большинство конструкций складских стеллажей изготавливается на основе модульных систем, что позволяет устанавливать их в любых помещениях, адаптируя для решения любых задач хранения. Наиболее прогрессивные системы складских стеллажей готовы к внедрению полностью автоматизированного процесса грузооборота, когда человек осуществляет только дистанционный контроль и аварийно-ремонтное обслуживание.

Как установить и закрепить стеллажи

Простая конструкция, которую имеет стеллаж консольный двухсторонний, позволяет быстро выполнить его монтаж.

Система крепления консольных стеллажей может быть:

  • Разъемной.
  • Неразъемной. Этот вид не очень удобен, он не позволяет, при необходимости, быстро изменить конструкцию стеллажа.

Прежде чем разрабатывать чертежи, стеллажи консольные должны подбираться с учетом продукции, для которой модели предназначены. Для их изготовления используются металлические профили разной прочности, что позволит складировать продукцию с разной массой.

При креплении разъемных стеллажей можно использовать несколько способов:

  • Применяя зацепы. В этом случае перфорированная консоль фиксируется на отогнутые крючки, которые отштампованы на стойке.
  • С помощью шпонок. При этом перфорированная консоль с перфорированной стойкой стыкуется цилиндрическими фиксаторами.
  • Болтами. Перфорированная консоль на перфорированной стойке крепится с помощью резьбовых фиксаторов.

Неразъемные соединения фиксируются на сварке встык.

Материалы для изготовления консольных стеллажей

Стеллажи консольные для грузов больших габаритов изготавливаются из конструкционной стали профильного проката.

Для стоек обычно используются:

  • Трубы квадратного или прямоугольного сечения.
  • Двутавровые балки.

Для консолей берутся:

  • Горячекатаные трубы.
  • Профили, гнутые из листовой стали.

Для увеличения жесткости и прочности стеллажей усиливаются поперечные балки из швеллера, которые фиксируются к опорным поверхностям на сварке или болтами, что позволяет избежать провисания консолей в центральной части стеллажа.

Как приспособить консольные стеллажи для размещения разных грузов

Что такой консольный стеллаж, чертеж для его изготовления под конкретный вид изделия, преимущества и недостатки покажет видео в этой статье.

Конструкции консольных стеллажей считаются универсальными. Помимо хранения труб и любых длинномерных изделий, после выполнения несложных доработок, стеллажи можно приспособить для размещения других товаров.

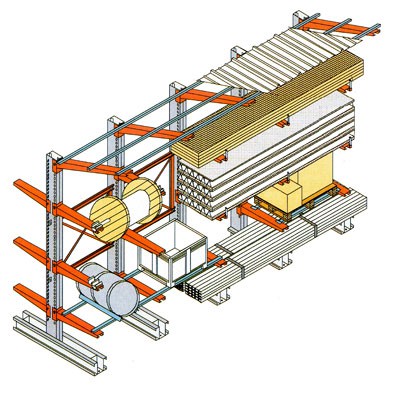

Размещение разных грузов нв консольном стеллаже

На фото:

  • Балки, расположенные между консолями, создают опорные системы, что позволяет размещать коробки, ящики, паллеты.
  • Любые изделия без ограничения по габаритам, укладываются на полки из настила, изготовленного из:
  1. стального листа — цельного или перфорированного;
  2. деревянной доски;
  3. древесно-стружечной плиты;
  4. фанеры.

В особую группу стеллажей консольного типа выделены конструкции для размещения рулонных грузов.

Они используются при хранении:

Рулонных покрытий:

  1. ковролина;
  2. линолеума.
  • Тонколистового стального проката.
  • Кабельных бухт.

Характер груза, предназначенного для хранения на таких стеллажах, сказался на их форме. Конструкции представляют собой две стойки, с закрепленными на них крюками-консолями. Перед складированием, рулон груза «надевается» на вал, который затем укладывается на консоли-крюки.

Консольный стеллаж для рулонных грузов

Стеллаж с крюками-консолями, при необходимости, используется как бухта для разматывания рулона, что позволяет сделать из него полноценный демонстрационный стенд. При креплении крюков-консолей к мобильным траверсам, которые можно смещать, используя цепную передачу, получается конструкция более универсальная для хранения обоев или текстиля.

К каждому виду стеллажей составляется своя инструкция по эксплуатации, что облегчает их сборку и делает использование конструкций более рациональным.

Типы конструкций консольных стеллажей

В зависимости от типа склада, в настоящий момент предоставляется перспектива выбрать несколько базовых конструкций консольных стеллажей:

  • односторонние (пристенные);
  • двусторонние (островные);
  • стеллажи для хранения рулонов;

Также модели консольного типа отличаются по типу в зависимости от видов хранимых грузов.

Чаще всего производители предлагают в продаже

Варианты моделей для хранения длинномеров, делящиеся на отдельные подвиды:

  • для труб;
  • для арматурных вариантов;
  • для рулонных материалов;
  • для круга и других длинномеров;

Стеллажное оборудование для обеспечения хранения листовых материалов, такими, как:

  • металлические листы;
  • дсп;
  • профнастил;
  • поликарбонат и другие;

Отличительной особенностью таких вариантов складского оборудования становится нанесение специализированного покрытия из упругих материалов, противостоящего скатыванию хранимого листового материала, кроме того, это препятствует повреждению поверхности нижнего листа ив хранящейся стопке.

Модели значительных габаритов сегодня все чаще используются для хранения таких крупногабаритных грузов, как автомобили, в этом случае они дают возможность максимально экономить пространство склада.

Такой вариант хранения автомобилей используется:

  • в автомастерских;
  • в реставрационных мастерских;
  • в компаниях, специализирующихся на утилизации;

Удобной особенностью таких консольных стеллажей становится возможность подхода к хранящимся транспортным средствам с любой стороны, а также их максимальная защита от потенциальных повреждений.

Складские модели для специализированного хранения пиломатериалов

Такие варианты моделей удобны большой длиной и возможностью установки как внутри помещения, так и на открытом пространстве. Их тип специально предусматривает максимальную защиту от негативного воздействия окружающей среды, в том числе от прямых солнечных лучей.

Какие бывают стеллажи

Для складских помещений стеллажи подбирают исходя из особенностей самого хранилища. Поскольку все склады можно разделить на несколько разновидностей (крупные, средние, торговые, производственные и так далее) и для каждой из них подходит свое стеллажное оборудование. Ведь каждый груз, хранимый на том или ином складе, имеет свои габариты и вес. Следовательно, для грамотной организации процесса хранения товаров и продукции нужны особые стеллажи для складских помещений, подбираемые по характеристикам сберегаемых товарно-материальных ценностей.

Кроме того, от типа стеллажных конструкций зависит и сама безопасность склада — так как сберегаемые грузы нужно распределить не только по категориям, определяемым по условиям хранения, но и по допустимому весу и габаритам. Иначе они не поместятся в ячейку или просто разрушат стеллаж своим весом.

Поэтому на складах используют сразу несколько типов стеллажей, классифицируемых по конструкционным особенностям. Причем каждый тип стеллажа обладает индивидуальными эксплуатационными характеристиками, влияющими на процесс хранения товаров и продукции. Поскольку от конструкции зависит и удобства доступа к хранимым товарно-материальным ценностям, и площадь, занимаемая одним стеллажом в складском пространстве.

В итоге, выбор конкретного типа стеллажных конструкций следует производить лишь после тщательной оценки всех характеристик того или иного варианта.

Разновидности стеллажного оборудования

  • Мезонинные стеллажи. Это конструкция сложной формы, с возможностью достраивания уровней. Причем балки этих стеллажей монтируются с упором в потолок. Поэтому у таких конструкций есть второе название — потолочные стеллажи. Подобная система позволяет разметить на полках большой объем фасонных товаров. Поэтому мезонинные (потолочные) стеллажи относятся к самым эффективным системам хранения.
  • Паллетные стеллажи.  На таких местах хранения удачно размещаются и однотипные, и комбинированные товары или грузы. Причем паллетные стеллажи, в большинстве случаев, ориентированы на фронтальную загрузку. Кроме того, конструкция таких стеллажей создана под возможность осуществления погрузки и выгрузки товаров с помощью специальной техники. Поэтому паллетные металлические складские стеллажи подойду «ко двору» всем владельцам габаритных хранилищ с высокой степенью автоматизации  погрузочно-разгрузочных работ.
  • Консольные стеллажи. С помощью таких конструкции можно собрать место хранения любых габаритов и любой формы. Поэтому консольные конструкции используют на площадках с нестандартными размерами. Кроме того, стоит отметить и высокую прочность консольных стеллажей. Такая конструкция способна выдержать и двухтонную нагрузку. В итоге, усиленные складские стеллажи консольного типа используют под хранение металлопроката, тяжелых заготовок или полуфабрикатов, бревен, пиломатериалов и других грузов с нестандартными габаритами и огромным весом.
  • Глубинные стеллажи. В эту категорию входят конструкции, создаваемые по специальным проектам, заказываемым под индивидуальные нужды. Поэтому такой стеллаж имеет нестандартные габариты ячеек. Причем конструкция глубинного стеллажа, состоящая из горизонтальных и вертикальных балок, образующих раму, на которую укладывается поддон, предлагает любые габариты по глубине места хранения. В итоге, стеллаж складской сборный, глубинного типа ориентирован на хранилища, сберегающие большой объем товарно-материальных ценностей.

Полочные стеллажи.  Складские полочные стеллажи оформлены в виде системы хранения с полками различной ширины и глубины. Причем будущий владелец может выбрать габариты полок самостоятельно, или использовать  стандартные конструкции. Поэтому полочная  система подходит для хранения любых видов товаров с разными габаритами и весом.

Словом, сортамент стеллажных систем, предлагаемых владельцам современных складов, демонстрирует разнообразие, как форм, так и конструкций. Причем никто не запрещает использовать в разных функциональных зонах хранилища стеллажи разного типа.

Почему консольные стеллажи востребованы на разных объектах?

Стеллажи для длинномерных грузов – мощные конструкции, выдерживающие значительную нагрузку. Такой показатель достигает 5000 кг. Нагрузка на конструкцию определяется, в зависимости от вида товара. Например, если на уровнях будет храниться металлопрокат, нужны прочные конструкции. Когда на консолях размещаются пиломатериалы, оказывается меньшая нагрузка на систему. Это логично, потому что доски и бруски легче, чем балки и трубы.

Рациональное использование металлических консольных стеллажей для склада подтверждается не только отзывами владельцев коммерческих и торговых объектов. Одно- и двусторонние конструкции обладают важными преимуществами, о которых нужно рассказать отдельно:

  • хранение любых длинномерных грузов – на консолях располагаются разнообразные изделия. К распространенным вариантам относятся рулонные материалы, трубы разного размера и диаметра, доски и другие пиломатериалы. Еще на ярусах можно размещать арматуру, швеллера, строительные стеновые панели, профилированные листы, древесно-стружечные плиты;
  • удобство в эксплуатации – в стеллажах консольных промышленных отсутствуют передние стойки. По такой причине длинномерные грузы легко загружаются и выгружаются. Для выполнения таких действий используется разная складская техника. В большинстве случаев по территории перемещаются вилочные погрузчики. Когда подразумевается загрузка/выгрузка тяжеловесных грузов, применяется мощная техника;
  • тщательно продуманная конструкция – металлические комплексы изготавливаются по ранее разработанному проекту. Они состоят из вертикальных стоек, соединительных балок, диагональных ребер. Для надежности используются специальные ограничители. С такими элементами можно не беспокоиться о том, что груз упадет на пол;
  • долговечность – стеллажи для длинномерных грузов используются по назначению не один год. Они изготавливаются из стали, покрытой полимерной краской. Это основополагающий момент, благодаря которому металл не ржавеет под воздействием влаги. Стеллажи консольного типа устанавливаются внутри помещений, под открытым небом. Поэтому сфера их применения обширная;
  • изменение конфигурации – при необходимости меняется высота ярусов. Также можно добавлять/убирать секции. Это актуально при перевозке изделий на другой объект или при увеличении территории склада. Монтажные работы проводятся без специфических инструментов, потому что отдельные детали соединяются между собой болтами;
  • надежность – консольные стеллажи для длинномерных грузов отличаются стойкостью к механическим повреждениям. Они выдерживают нагрузку, которая была рассчитана на этапе проектирования системы. При изготовлении конструкций используются жесткие связки. Таким образом обеспечивается сопротивление деформациям и продлевается срок службы изделий.

Консольные стеллажи для металлопроката

На металлобазах хранится продукция в большом количестве. Поэтому владельцы таких объектов заказывают консольный стеллаж для металлопроката и используют по прямому назначению. С его помощью увеличивается вместимость склада и обеспечивается удобство проведения загрузки/выгрузки продукции. На консолях располагается необходимый товар. Когда нужно, к стеллажам подъезжает вилочный погрузчик и выполняются необходимые операции.

Какие именно длинномерные грузы размещаются на консольных стеллажах для металлопроката? Это изделия, которые получают методом горячей или холодной прокатки. Для такой цели применяется специальное оборудование. К распространенным вариантам металлических изделий относятся:

  • швеллера, напоминающие в сечении букву «П»;
  • арматура, предназначенная для армирования железобетонных изделий;
  • двутавровые балки, широко используемые в строительстве;
  • железнодорожные и трамвайные рельсы;
  • трубы с разным сечением, используемые при обустройстве инженерных сетей и в строительстве.

Это лишь часть длинномерных грузов, которые могут размещаться на консольных стеллажах для металлопроката. К ним относятся металлические полосы, профильные трубы, стальные уголки. Такая продукция размещается на консолях и остается там до определенного времени. При наличии многоярусных конструкций на металлобазе обеспечивается порядок и хранение продукции в большом количестве. Также предоставляется доступ к грузу.

Торговые стеллажи и витрины

На то, успешна ли торговая точка влияет немало факторов и в первую очередь грамотное распределение и оформление внутреннего пространства в магазине. Стеллажи, витрины, а также прилавки в большом ассортименте позволяют качественно оснастить магазин

За счёт разновидностей цветовых стеллажей обозначаются спецпредложения по категории товаров, выделяются места обслуживания, обращается внимание клиента на определённую продукцию. Широкое использование стеллажей и витрин осуществляется в ходе оснащения разных магазинов

Стеллажи, которые мы предлагаем имеют разную форму, могут быть оснащены или поставляться без накопителей и обеспечивают создание разных конструкций для продажи необходимого товара. Удачный торговый бизнес является способностью грамотной презентации товара потенциальному покупателю. Грамотный подбор витрины или прилавка – существенный элемент, потому что они знакомят покупателя с продукцией в магазине.

Складские стеллажи: с чего начать, на что обратить внимание, какие выбрать.

Стеллажное оборудование — важное звено эффективной организации деятельности склада. При подборе стеллажей учитываются функции склада, виды хранимой продукции, варианты обработки грузов, характеристики товарооборота, особенности грузопотоков

С чего начать выбор складских стеллажей?

Выбор стеллажей начинается с подготовки логистического проекта склада, который включает следующие этапы:

  1. Снятие размеров помещения или здания, определение его эксплуатационных качеств.
  2. Планирование расположения зон разгрузки, приемки, хранения, подбора, контроля и отгрузки исходя из профиля деятельности заказчика.
  3. Выбор стеллажного оборудование в зоны хранения и отбора исходя из полученных исходных данных, выбор вид погрузочно-транспортного оборудования и их количество.
  4. Анализ целесообразности внедрения автоматической системы управления складом и ее разработка.

При составлении плана расстановки складских стеллажей учитываются следующие моменты:

  • цель размещения груза на стеллаже: буфер, хранение, отбор;
  • параметры грузопотока ;
  • количество погрузочных платформ;
  • тип используемой погрузочно-транспортного оборудования;
  • оборачиваемость груза;
  • тип минимальных грузовых ед.: паллета, коробка, шт.

В результате заказчик получит план размещения стеллажного оборудования, а также указания касательно грузоподъемности и габаритов мест хранения. На основе этих данных можно приступать к подбору поставщика стеллажей.

Виды и назначение складских стеллажей

Выбор стеллажной системы осуществляется с учетом типа склада, видов продукции, габаритов, допустимой нагрузки на полку, задач хранения. По конструкционным особенностям различают несколько видов стеллажного оборудования.

Паллетные стеллажи

Представляют собой универсальную конструкцию стеллажей, имеющих высокую несущую способность. Применяются для многоярусного хранения различных грузов на паллетах (поддонах). Подходят как для крупных складов с большим товарооборотом, так и маленьких площадей.

Консольные стеллажи

Используются для размещения длиномерных грузов или плит. Бывают односторонними и двухсторонними. Можно использовать на складах нестандартных размеров. Применяются для хранения: /p>

  • металлопроката;
  • ДСП;
  • труб;
  • пиломатериалов;
  • рулонов;
  • бревен;
  • тяжелых заготовок.

Полочные стеллажи

Это система хранения с полками разной глубины и ширины. Бывает одно- и многоярусной. Элементы конструкций подбираются в зависимости от веса и габаритов грузов. Полочные стеллажи используются для больших и небольших складов для хранения коробочных или штучных грузов.

Мезонинные стеллажи

Собираются на основе паллетных, консольных и полочных стеллажей. Многоярусная конструкция имеет сложную форму, можно достраивать уровни. Система оснащается лестницами, переходами, проходами для перемещения работников и техники.

Стеллажи применяют для организации участков комплектации товаров при необходимости распаковки паллетов на коробки, с возможностью перемещения людей и грузов. Преимущества мезонинных стеллажей:

  • вмещают большое количество SKU;
  • обеспечивают рациональное использование высоты склада;
  • позволяют решать задачи по хранению грузов при невозможности использования других видов складского оборудования.

Глубинные стеллажи

Это конструкции стеллажей, созданных по индивидуальному заказу, под конкретные нужды. Оборудование имеет нестандартные ячейки, предполагающие размещение любых габаритов по глубине хранения. Применяют для размещения на длительный срок хранения большого объема однородного товара.

На что обратить внимание при покупке стеллажей для склада

Чтобы приобрести качественные складские стеллажи, при их выборе необходимо учитывать следующие характеристики:

  1. Материал изготовления. В зависимости от требований к грузонесущей способности выбирают марку стали: обычно используется СТ3, для более грузоподъемных стеллажей S355MC. Отличительные качества — длительный срок службы, прочность, надежность, устойчивость.
  2.  Прочность стеллажной конструкции. Стеллажи должны быть изготовлены с учетом 125% запаса прочности (от максимальной нагрузки).
  3. Соответствие нормам международного стандарта производства стеллажей по системе ISO.
  4. Поставщик.

Определившись с типом складских стеллажей, с учетом эксплуатационных характеристик, осталось решить вопрос о выборе производящей компании. Выгодный вариант — местный производитель, работающий с соблюдением европейских стандартов качества. Такой выбор позволит совершить покупку по более низкой цене и сократить сроки поставки оборудования.

Какие конструктивные особенности могут отличать консольные стеллажи?

Внешняя простота таких изделий на самом деле таит ряд особенностей исполнения. В том числе, касающихся вариантов защиты хранения материалов и продукции.

Для обеспечения применяется:

  • искусственное создание небольшого угла наклона консоли с подъемом одного конца вверх, мешающий грузам самостоятельно сдвигаться;
  • оборудование консоли специализированными съемными ограничителями;
  • использование угла наклона и ограничителей одновременно;

Кроме того, при изготовлении металлических стеллажей часто используется перфорация, наносимая на вертикальные стойки. Это дает возможность владельцу в зависимости от необходимости самостоятельно изменять высоту размещения отдельных полок или изменять их количество.

Как проводится погрузка и выгрузка на консольные стеллажи?

Тип этих изделий во многом сходен с проходными (глубинными) стеллажами, только их консоли отличаются максимально большой длиной. Они подразумевают выполнение фронтальной загрузки, выполняемой штабеллерами или вилочными погрузчиками.

Для выполнения погрузки и выгрузки пространство складов формируется с обязательным созданием проходов между стеллажами, позволяющим легкий проход погрузочно-разгрузочной техники.

Чаще всего для выполнения таких работ используется техника со специализированным механизмом для кантования с возможностью поворота на 180 градусов.

Также для работ применяются:

  • сайдлоуры (погрузчики) с удлиненными вилами;

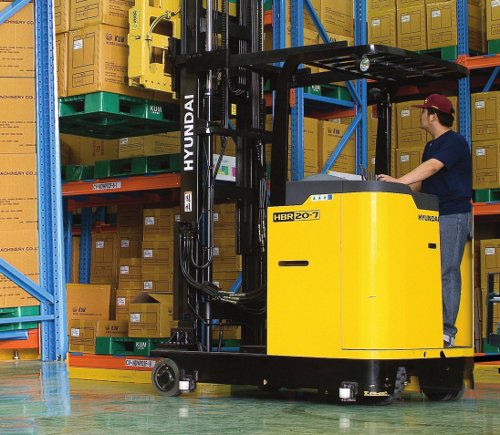

  • ричтраки;
  • четырехходовые погрузчики;

Это оборудование удобно наличием специализированной площадки, на которой производится перемещение груза.
