Количество кВт одного сегмента радиатора из чугуна

Как точно рассчитать количество радиаторов отопления?

За основу методики взята формула (1) с коэффициентами, учитывающими климатические особенности местности и параметры конструкций здания, от которых зависят теплопотери в рассчитываемом помещении.

Количество секций радиатора N при точном расчете определяется по формуле (5):

N = K1 х K2 х K3 х K4 х K5 х K6 х K7 х K8 х K9 х K10 х (100 х S)/Q (5)

• N — количество секций (с округлением до ближайшего целого числа);
• S — площадь комнаты, м²;
• Q —тепловая мощность одной секции, Вт.
• K1…K10 поправочные коэффициенты.

К1 – на число внешних стен в помещении

Коэффициент К1 равен:

• 0,8 – помещение внутреннее;
• 1,0 – комната с одной наружной стеной;
• 1,2 – помещение угловое — две перегородки с улицей;
• 1,4 – три стены на улицу.

К2 – на ориентацию по сторонам света

От расположения наружных перегородок в помещении зависит степень их нагрева солнечными лучами. Коэффициент К2 равен:

• 1,1 – наружные стены ориентированы на восток или север;
• 1,0 – стены комнаты «смотрят» на запад или юг.

К3 – на степень утепленности стен

От характеристик утеплителя зависит термическое сопротивление стены, влияющее на теплопотери помещения. Коэффициент К3 равен:

• 1,27 – наружная стена не утеплена;
• 1,0 – перегородки комнаты в два кирпича без утеплителя;
• 0,85 – стена с утеплителем, расчетное значение термического сопротивления всей стены соответствует нормам по СНиП.

Проверка соответствия нормам СНиП термического сопротивления стены, как многослойной конструкции, выполняется в следующей последовательности:

1. Для каждого слоя рассчитывается свое термическое сопротивление Ri по формуле (6):

Ri = h / λ (6)

• h – толщина слоя, м;
• λ – коэффициент теплопроводности одного слоя.

1. Полученные значения сопротивлений всех слоев суммируются.
2. Вычисленная сумма сравнивается с нормированным значением для данной местности.

К4 – на особенности климатических условий региона

Этот коэффициент зависит от того, в какой климатической зоне расположен дом. В зависимости от средней температуры Tср за пять самых холодных зимних дней коэффициент К4 равен:

• 1,5: Тср ≤ -35°C;
• 1,3: -30 °C ≥Тср > -35 °C;
• 1,2: -25°C≥ Тср > -30 °C;
• 1,1: -20°C≥ Тср > -25 °C;
• 1,0: -15°C≥ Тср > -20 °C;
• 0,9: -10°C≤ Тср > -15 °C;
• 0,7: Тср > -10 °C.

К5 – коэффициент высоты потолков

В зависимости от высоты Н потолков помещения величина коэффициента К5 равна:

• 1,0: H < 2,7 м;
• 1,05: 2,7 м ≤ H < 3,0 м;
• 1,1: 3,0 м ≤ H < 3,5 м;
• 1,15: 3,5 м ≤ H < 4,0 м;
• 1,2: H ≥ 4,0 м.

К6 – на тип помещения, расположенного выше

Величина коэффициента К6 равна:

• 1,0 – сверху комнаты — неутепленный чердак или крыша;
• 0,9 – выше помещения — утепленный чердак;
• 0,8 – верхнее помещение — отапливаемое.

К7 – на виды установленных окон

В зависимости от вида остекления коэффициент К7 равен:

• 1,27 – деревянные окна с двойным остеклением;
• 1,0 – пластиковые или деревянные окна современной конструкции с однокамерным стеклопакетом;
• 0,85 – окна со стеклопакетом, число камер больше одной.

К8 – на площадь остекления

Расчет коэффициента К8:

1. Вычисляют суммарную площадь всех окон в комнате.
2. Делят полученное число на площадь помещения, получают приведенное значение Sпр.

В зависимости от величины Sпр величина коэффициента К8 равна:

• 0,8: 00,1;пр
• 0,9: 0,110,2;пр
• 1,0: 0,210,3;пр
• 1,1: 0,310,4;пр
• 1,2: 0,410,5.пр

К9 – на схему подключения радиаторов

Значение коэффициента К9 равно:

• 1,0: диагональное подключение, труба подачи вверху, труба обратки внизу;
• 1,03: одностороннее подключение, теплоноситель движется сверху вниз;
• 1,13: прибор отопления подключен по нижним отверстиям, труба подачи входит в радиатор с одной стороны, труба обратки выходит с другой;
• 1,25: диагональное подключение, труба подачи внизу, труба обратки вверху;
• 1,28: одностороннее подключение, теплоноситель движется снизу вверх;
• 1,28: труба подачи и обратки снизу прибора отопления рядом друг с другом (в специальном фитинге).

К10 – на степень открытости установленных батарей

В зависимости от закрытия прибора отопления подоконником или экраном значение К10 равно:

• 0,9: подоконник сверху радиатора и экран отсутствуют;
• 1,0: сверху прибора расположена полка или подоконник;
• 1,07: радиатор утоплен в стеновой нише;
• 1,12: имеется подоконник и экран;
• 1,2: прибор полностью закрыт декоративной панелью.

Теплопроизводительность

В комнате отопительные устройства устанавливаются у наружной стены под проемом окна. Благодаря этого, излучаемое прибором тепло делится приемлемо. Холодный пространство с воздухом, поступающий от окон, блокируется нагретым потоком, идущим наверх от отопительного прибора.

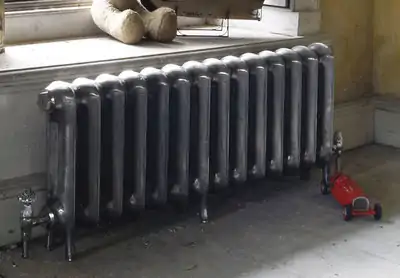

Чугунные батареи

Чугунные аналоги имеют такие плюсы:

• владеют длительным рабочим ресурсом;
• имеют высокий уровень прочности;
• они стойки к поражению коррозией;
• прекрасно подойдут для использования в коммунальных системах, работающих на низкокачественном теплоносителе.
• сейчас изготовители делают радиаторы из чугуна (цена их больше, чем обычных заменителей), имеющие усовершенствованный внешний вид, благодаря использованию передовых технологий отливки их корпусов.

Минусы изделий: огромная масса и тепловая инерционность.

Нижняя таблица озвучивает, сколько кВт в радиаторе из чугуна, если исходить из его модели.

Нужно обратить внимание! Дабы отопить комнату, площадью 15 м?, мощность, проще говоря кВт радиатора из чугуна, обязано быть как минимум 1.5. Говоря иначе, батарея обязана складываться из 10-12 секций

Отопительные приборы из алюминия

Изделия из алюминия имеют огромную теплопроизводительность, чем аналоги из чугуна. При вопросе о том, сколько кВт в одной части отопительного прибора из алюминия, специалисты отвечают, что она доходит до 0.185-0.2 кВт. В конце концов для нормативного уровня прогревания пятнадцатиметрового помещения хватит 9-10 секций металлических секций.

Плюсы подобных устройств:

• не тяжелый вес;
• прекрасный дизайн;
• высокий уровень теплопередачи;
• температурой возможно руководить собственными руками с помощью термостатических вентилей.

Но изделия из алюминия не имеют такой прочности, как аналоги чугунные, например масляный отопительный прибор 2 кВт. Если из этого исходить они восприимчивы к скачкам рабочего давления в системе, на гидравлике ударам, излишне высокой температуре носителя тепла.

Нужно обратить внимание! В то время, когда возле воды уровень рН (кислотность) очень высокий, алюминий выделяет приличное количество водорода. Это очень пагубно влияет на наше здоровье

Если из этого исходить, подобного рода устройства необходимо применять в обогревательной системе, тепловой носитель в которой владеет нейтральной кислотностью.

Биметаллические изделия

Прежде чем узнать, сколько кВт в 1 части радиатора из биметалла, направляться взять во внимание, что подобные батареи владеют похожими рабочими параметрами с металлическими подобиями. Однако у них нет минусов, им отличительных

Это мероприятие обусловила конструкция устройств.

1. Они складываются из бронзовых или труб из стали, по которой протекает тепловой носитель.
2. Трубки запрятаны в металлическом пластинчатом корпусе. В конце концов вода, циркулирующая изнутри, с алюминием корпуса не взаимодействует.
3. Если из этого исходить, кислотные и механичные характеристики носителя тепла на работу и состояние прибора никоим образом не влияют.

Благодаря стали труб устройство имеет высокопрочность. Очень высокую отдачу тепла снабжают наружные алюминиевого ребра. Пробуя определить, сколько кВт в стальном радиаторе, имейте в виду, что биметалл имеет наивысшую отдачу тепла — около 0.2 кВт на одно ребро.

Узнав, сколько кВт в 1 части радиатора сделанного из стали или аналога из иного металла, вы сумеете определить теплопередачу получаемой продукции. Это разрешит вам облагородить эффективную систему отопления в собственном жилье.

Видео в этой публикации продолжает воочию сообщать вас по теме.

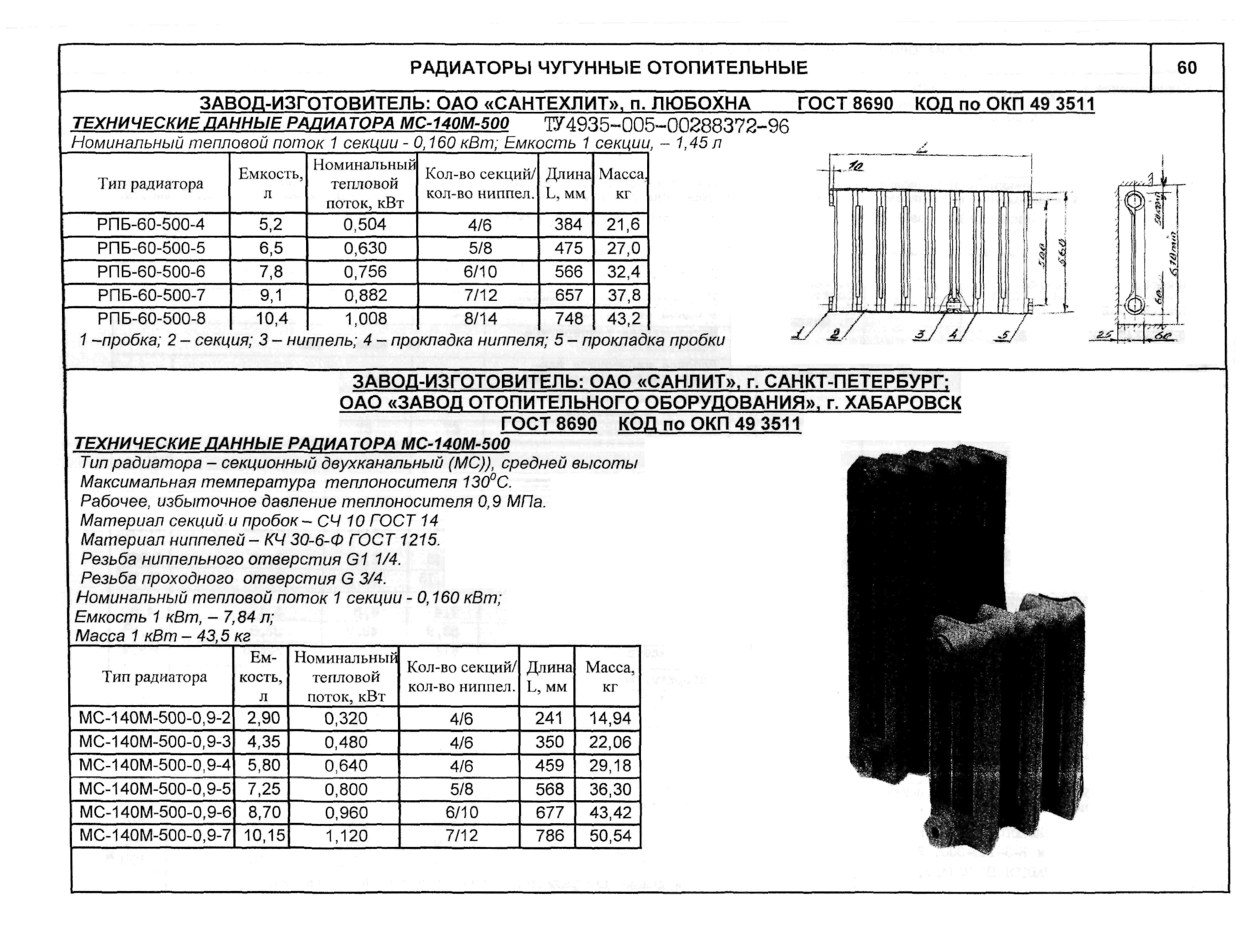

Радиаторы чугунные МС-140

i http-equiv=”Content-Type” content=”text/html; charset=utf-8″>d=”breadCrumb”> Главная страница»Радиаторы»Чугунные радиаторы» МС-140

Чугунные радиаторы отопления МС-140 известны, пожалуй, каждому жителю России. Это наиболее распространенные и неприхотливые отопительные приборы, которые можно применять для комплектации систем отопления как жилых, так и производственных и складских помещений. Универсальность данного вида радиаторов объясняется их невысокой ценой, стойкостью к гидравлическим ударам, что позволяет размещать их в зданиях с любой этажностью, высокая коррозийноустойчивость, простота профилактики и обслуживания, длительный срок службы.

МС-140 – это двухканальный отопительный прибор, состоящий из отдельных чугунных секций, соединенных между собой ниппелями с резиновыми или паронитовыми прокладками. Большое сечение каналов дает возможность теплоносителю без дополнительных усилий циркулировать внутри радиатора, что дает возможность использовать его в системах с естественной циркуляцией, в так называемых гравитационных системах отопления.

Чугунные радиаторы обладают значительной тепловой инерцией, т.е. слабо реагируют на изменение температуры теплоносителя, долго нагреваются и долго остывают, поэтому применение данного вида отопительных приборов в отопительных системах, где применяется погодозависимый или иной другой режим терморегуляции, нецелесообразно.

Радиаторы отопления МС-140 обладают достаточно большим весом и имеют достаточно непривлекательный дизайн, однако спрос на эти отопительные приборы не ослабевает благодаря их доступности как в плане цены, так и с точки зрения простоты обслуживания и долговечности.
Поставляются в огрунтованном либо окрашенном виде на паллетах по 10 радиаторов на каждой: 9 радиаторв по 7секций и один радиатор – 4 секции. При необходимости сборки отопительных приборов с отличающимся от базового количеством секций, обязательна последующая опрессовка радиаторов.
В зависимости от производителя, радиаторы мс-140 могут иметь рабочее давление до 12атм, испытательное давление – до 18атм, номинальный тепловой поток одной секции радиатора – до 175 Вт, максимальная температура теплоносителя – до 130°С.

Основные производители и поставщики чугунных радиаторов МС-140 на Российский рынок являются следующие предприятия:

Минский завод отопительного оборудования – наиболее популярная продукция на российском рынке – минские чугунные радиаторы МС-140. Однако помимо стандартных радиаторов, завод производит отопительные приборы следующих модификаций: чугунные дизайн-радиаторы 1К60П-500, радиаторы с уменьшенным фронтальным просветом между секциями и улучшенным дизайном 2К60, 2К60П, 2К60ПП, 2КПМ-90х500, 2КП100-90х500. Вышеперечисленные отопительные приборы отличаются от традиционных радиаторов МС-140, помимо дизайна, меньшей глубиной, емкостью и более высоким рабочим давлением.

Луганский Литейно-Механический завод – предприятие, также выпускающее широкий спектр конкурентноспособной продукции европейского качества: традиционные чугунные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм; компактные, схожие по дизану с чугунными радиаторами KONNER, отопительные приборы РК-1-100-500; компактные и легкие трехканальные чугунные радиаторы МС – 100 М1 3КП 500 и МС – 100 3КП 300 с межцентровым расстоянием 500мм и 300мм соответственно.

Чебоксарский завод чугунных радиаторов – завод выпускает как традиционные радиаторы МС-140, так и модифицированные радиаторы CHE.RAD, имеющие более привлекательный дизайн, компактные размеры и меньшую емкость. Особенностью данных отопительных приборов является наличие в модельном ряду 2-х и 3-х канальных радиаторов глубиной 102мм и 120 мм соответственно.

Любохонский чугунолитейный завод – выпускает чугунные радиаторы МС-140, МС-110, МС-85. Особенностью модельного ряда является наличие радиаторов глубиной 110мм и 85мм. Это компактные отопительные приборы с более высоким – 12 атм – избыточным давлением и обновленным дизайном. Радиаторы поставляются в грунтованном и окрашенном виде.

Нижнетагильский котельно-радиаторный завод – предприятие выпускет традиционные радиаторы МС-140 с межцентровым расстоянием 500мм и 300мм – МС-140М2-500 и МС-140М-300 с теплоотдачей 160Вт и 117Вт соответственно, а также модель чугунных секционных радиаторов Т90 – отопительные приборы с улучшенным дизайном, глубиной 90мм, межцентровым расстоянием 500мм и теплоотдачей 127Вт на одну секцию. Все радиаторы НТКРЗ поставляютсяв сборе по 4 и 7 секций в грунтованном виде.

Современная жизнь батарей из чугуна: новые плюсы, старые минусы

Как и другие виды обогревателей, представленных в настоящее время на рынках, чугунные конструкции обладают набором как положительных, так и отрицательных качеств. К плюсам относятся:

• Этот вид металла не подвержен коррозии даже при полном сливе воды из системы. Их можно устанавливать в дома, где теплоноситель не отличается чистотой и равномерным уровнем Ph.
• Продолжительность эксплуатации этих устройств равняется 35-ти годам и более.
• Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации.
• Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.
• Теплоотдача с учетом объема чугунного радиатора отопления достаточно высока, чтобы эффективно обогревать квартиру.
• Этот вид отопительных приборов не требует особого ухода за собой. Иногда следует протирать пыль, в остальном новые чугунные обогреватели так же просты в обслуживании, как, например, стальные или алюминиевые секционные модели.
• В случае отключения системы, чугунные батареи остывают достаточно долго, чтобы в квартире держалось тепло. Это одно из свойств этого металла.

Если говорить о минусах этих устройств, то они остались прежние:

Чугун все такой же хрупкий металл, который плохо переносит даже незначительные удары

При перевозке особое внимание нужно уделять защите чугунных батарей от падений. Как правило, большие повреждения не возникают при слабых внешних ударах по корпусу, но микротрещины вполне могут появиться

В процессе эксплуатации они становятся больше, пока герметизация не будет полностью нарушена. Даже при том, что объем секции чугунного радиатора небольшой, их вес остается достаточно тяжелым на фоне аналогов из других металлов.

В настоящее время на рынке представлены новые виды чугунных батарей, стильный вид которых подходит для любого интерьера. В том случае, если дизайн требует установки радиаторов в старинном стиле, то винтажные модели так же можно найти в строймагазинах.

Преимущества и недостатки чугунных батарей

Как любые отопительные приборы, чугунные радиаторы имеют как достоинства, так и недостатки. Из достоинств можно выделить такие:

• Устойчивость к воздействию химически активных компонентов, находящихся в составе теплоносителей. В отличие от материалов, используемых при производстве радиаторов другого типа, чугун практически не ржавеет.
• Длительный срок службы. Некоторые батареи из чугуна, прослужившие 50-60 лет, функционируют даже сегодня.
• Не требуется подключение циркуляционного насоса, поскольку чугунные радиаторы создают небольшое гидравлическое сопротивление для теплоносителя.
• Не требуют прочистки длительное время за счет большого диаметра каналов;
• Тепловая инерционность, которая выступает как преимущество и недостаток одновременно. Радиаторы способны сохранять тепло длительное время, но регулировка температуры невозможна.

Недостатки:

• Большие габариты, масса устройств, которые значительно усложняют их монтаж;
• Сложность регулировки температурных режимов;
• Медленный прогрев при включении системы;
• Межреберные соединения являются довольно сложными, что мешает прочистке и покраске изделия.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Интересно, что ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Правда, они способны порадовать отдачей тепла в 0,102 кВт. По этому показателю они несколько отстают от чешской продукции, однако являются лучшими МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства. необходимого для отопления помещения с площадью 25 м 2. нужно сделать следующее:

1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 метра. Получается цифра 62,5 куб. метра.
2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 метр кубический. 62,5х0,041 = 2,562 кВт – эта цифра является общей мощностью устройства для комнаты с площадью в 25 м2.

Согласно правилам расчета далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – является количеством секций батареи, необходимой для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Получается, что нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Стоит добавить, что указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

• 0,034 кВт/м – для домов, построенных из кирпича;
• 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Используя этот способ расчета, можно узнать, сколько батарей нужно приобрести для всего дома.

Более сложный способ

Он предусматривает использование двух показателей:

1. Общей потребности в тепле.
2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

1. Площадь помещения.
2. Этаж.
3. Высоту потолка, а также превышает ли она 3 метра или нет.
4. Наличие кондиционера, камина.
5. Число и площадь окон.
6. Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

1. Вычисляют объем помещения (площадь умножают на высоту).
2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 куб. м должно создаваться 41 Вт тепла).
3. Корректируют полученную цифру на различные коэффициенты:

• если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
• если комната угловая, то полученную цифру умножают на 1,8;
• если есть одно очень большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
• если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

Как рассчитать количество секций для радиатора отопления Вес секции батареи из чугуна Как рассчитать теплоотдачу радиаторов из чугуна Мощность и количество секций алюминиевых радиаторов

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы. Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м2, нужно:

1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

• 0,034 кВт/м – для домов, построенных из кирпича;
• 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

1. Общей потребности в тепле.
2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

1. Площадь помещения.
2. Этаж.
3. Высоту потолка (превышает ли она 3 м. или нет).
4. Наличие кондиционера, камина.
5. Число и площадь окон.
6. Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

1. Вычисляют объем помещения (площадь умножают на высоту).
2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
3. Корректируют полученную цифру на различные коэффициенты:

• если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
• если комната угловая, то полученную цифру умножают на 1,8;
• если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
• если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

poluchi-teplo.ru

Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.
• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Лучшие чугунные радиаторы отопления

Отопительные приборы на основе чугуна – это проверенная временем советская классика, которая представлена сегодня самым современным дизайном. Они обладают достаточной устойчивостью к коррозийным изменениям, высокому давлению в системе, а также наличию примесей в теплоносителе. Чугунные радиаторы имеют очень высокую тепловую инертность, долговечны и надёжны в использовании.

STI Нова 500

9.3

Рейтинг На основе отзывов покупателей

Дизайн 10

Качество 9

Цена 9.5

Надежность 9

Отзывы 9

Современная модель из серии чугунных радиаторов совмещает в себе преимущества материала и стильный внешний вид. Такие батареи успешно используются в системах водяного отопления городских квартир и частных домовладений, промышленных объектов и общественных зданий. Разработанное с учётом всех требований ГОСТ оборудование полностью адаптировано к самым сложным условиям эксплуатации. При соблюдении правил монтажа срок службы составляет 30 лет.

Размеры чугунного радиатора (В×Г×Ш): 580×80×60 мм. Масса батареи отопления составляет 4,2 кг. Максимальный уровень мощности – 124 Вт. Объём теплового носителя – 0,52 л, а показатели рабочего давления не превышают 12 атмосфер.

ПЛЮСЫ:

• гарантия производителя;
• долговечность;
• надежность.

МИНУСЫ:

относительно долгий прогрев.

RETROstyle DERBY M 200

9.0

Рейтинг На основе отзывов покупателей

Дизайн 9.5

Качество 9

Цена 9

Надежность 8.5

Отзывы 9

Чугунный радиатор отопления, выполненный в старом английском стиле, имеет межосевое расстояние 200 мм, отличается боковым типом подключения к системе. По умолчанию модели этой серии секционных радиаторов комплектуются прочными ножками. Перед отгрузкой все радиаторы проходят процедуру испытательной опрессовки в условиях избыточного давления. По желанию заказчика поверхность оборудования может окрашиваться в соответствии со шкалой RAL. Очень оригинально также смотрится эффект искусственного состаривания батареи.

Стандартные габариты секционного чугунного радиатора (Ш×Д×В) составляют 174×1638×360 мм. Максимальные показатели рабочей температуры батареи не превышают 110°С. Уровень тепловой отдачи – в пределах 1430 Вт.

ПЛЮСЫ:

• стильный дизайн;
• прочность;
• высокая мощность.

МИНУСЫ:

значительная масса радиатора.

Viadrus Styl 500/130

8.8

Рейтинг На основе отзывов покупателей

Дизайн 10

Качество 9

Цена 7.5

Надежность 8.5

Отзывы 9

Модели этой серии полностью адаптированы для использования в отечественных отопительных системах. Радиаторы Viadrus Styl 500/130 покрыты высококачественной термостойкой краской, не трескающейся и не выгорающей в процессе долгой эксплуатации. Конструктивные особенности позволяют батареям легко выдерживать довольно высокие показатели рабочего давления (в пределах 8 атмосфер). Помимо практичности, чугунные радиаторы имеют довольно красивый дизайн, полностью лишённый ненужных деталей и слишком сложных элементов. Гарантия на Viadrus Styl 500/130 составляет пять лет.

Габариты чугунного радиатора (Ш×Д×В) составляют 120×60×80 мм, при тепловой отдаче 70 Вт, массе 3,8 кг и объёме теплоносителя – 0,8 л.

ПЛЮСЫ:

• энергоэффективность;
• простота обслуживания;
• долговечность.

МИНУСЫ:

недостаточная тепловая отдача.

Iron Lion Azalia 660

8.7

Рейтинг На основе отзывов покупателей

Дизайн 9.5

Качество 9

Цена 7.5

Надежность 8.5

Отзывы 9

Ретро-радиатор с лаконичным и стильным дизайном имеет средние габариты, поэтому может монтироваться в небольших по площади помещениях. Максимальные показатели рабочего температурного режима составляют 110°С при давлении – не более 15 атмосфер. Эти параметры позволяют устанавливать Iron Lion Azalia 660 при обустройстве отопительной системы не только в коттеджах, но и многоквартирных домах. Базовый цвет поверхности реализуемых радиаторов этой серии – «Чёрный грунт».

Особенность дизайна представлена рельефным орнаментом и миниатюрными декоративными «ушками». Межцентровое расстояние – 500 мм. Размеры одной секции радиатора (Ш×Д×В) составляют 140×70×110 мм, при тепловой отдаче 90 Вт и весе 8 кг.

ПЛЮСЫ:

• высокая износостойкость;
• длительное поддерживание тепла;
• лёгкость монтажа.

МИНУСЫ:

не слишком современный внешний вид.

Что делать если нужен очень точный расчет

К сожалению, далеко не каждая квартира может считаться стандартной. Еще в большей степени это относится к частным жилым домам. Возникает вопрос: как рассчитать количество радиаторов отопления с учетом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчете количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т.п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию. Формула для расчетов выглядит так:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7. где

КТ — количество тепла, необходимого для конкретного помещения; П — площадь комнаты, кв.м.; К1 — коэффициент, учитывающий остекление оконных проемов:

• для окон с обычным двойным остеклением — 1,27;
• для окон с двойным стеклопакетом — 1,0;
• для окон с тройным стеклопакетом — 0,85.

К2 — коэффициент теплоизоляции стен:

• низкая степень теплоизоляции — 1,27;
• хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) — 1,0;
• высокая степень теплоизоляции — 0,85.

К3 — соотношение площади окон и пола в помещении:

К4 — коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

• для -35 градусов — 1,5;
• для -25 градусов — 1,3;
• для -20 градусов — 1,1;
• для -15 градусов — 0,9;
• для -10 градусов — 0,7.

К5 — корректирует потребность в тепле с учетом количества наружных стен:

К6 — учет типа помещения, которое расположено выше:

• холодный чердак — 1,0;
• отапливаемый чердак — 0,9;
• отапливаемое жилое помещение — 0,8

К7 — коэффициент, учитывающий высоту потолков:

Такой расчет количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того, чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальным софтом.

Когда получали квартиру не задумывались о том, какие у нас радиаторы и подходят ли они к нашему дому. Но со временем потребовалась замена и тут уже стали подходить с научной точки зрения. Так как мощности старых радиаторов явно не хватало. После всех вычислений пришли к выводу, что 12 достаточно. Но нужно еще учесть вот какой момент — если ТЕЦ плохо выполняет свою работу и батареи чуть теплые, то тут уже никакое количество вас не спасет.

Последняя формула для более точного расчета понравилась, но не понятен коэффициент К2. Как определить степень теплоизоляции стен? Например, стена толщиной 375мм из пеноблока «ГРАС», это низкая или средняя степень? А если добавить снаружи стены 100мм плотного строительного пенопласта, это будет высокая, или все еще средняя?

Ок, последняя формула добротная вроде бы, окна учитываются, но а если в помещении еще и дверь есть наружная? А если это гараж в котором 3 окна 800*600 + дверь 205*85 + гаражные секционные ворота толщиной 45мм размерами 3000*2400?

Если делать для себя — я бы увеличил кол-во секций и поставил бы регулятор. И вуаля — мы уже значительно в меньшей степени зависим от прихотей ТЭЦ.

Как вам статья?

Мне нравитсяНе нравится1

Мощность одной секции чугунного радиатора.

Несмотря на широкое многообразие отопительного оборудования, присутствующего сегодня на строительном рынке, многие до сих пор отдают предпочтение изобретенным в 19 веке чугунным радиаторам. Почему?

Во-первых, при относительно низкой теплоотдаче, в сравнении с теми же биметаллическими и алюминиевыми вариантами, КПД чугунных радиаторов выше, то есть, говоря простым языком, такие батареи медленнее остывают.

Во-вторых, чугун не вступает в химические реакции ни с водой, ни с тосолом, ни с еще какими-либо жидкостями, используемыми в настоящее время в качестве теплоносителя, поэтому срок службы его очень высок (до 50 лет).

При всем при этом ассортимент таких батарей не так уж и велик, поэтому определиться с той или иной его маркой особого труда не представляет. Кстати, у каждой из марок показатель мощности одной секции чугунного радиатора свой.
