Как работает автоматический воздухоотводчик системы отопления

Как пользоваться краном «Маевского»

Если у вас собрался воздух в радиаторе отопления, нужно взять специальный ключ (небольшой кусочек пластика, который идет в каждом комплекте) или обычную отвертку. Вставить ее в прорезь на диске воздухоотводчика, и повернуть ее на один/два оборота против часовой стрелки. При этом послышится шипение — это через небольшое отверстие рядом с диском начинает выходить воздух. Постепенно вместе с воздухом начинает выходить вода (струйка очень тоненькая, не пугайтесь). Когда струйка станет сплошной, закрываете кран, повернув ключ (отвертку) в обратном направлении.

Эта процедура нужна обычно при пуске системы, и время-от времени на протяжении года. После окончания отопительного сезона проверять наличие газов нужно тоже — теплоноситель сливать запрещено, так как «на сухую» очень быстро корродирует внутренняя поверхность радиатора. А так как теплоноситель остается в радиаторе, то и реакции продолжают происходить. Что можно сделать, чтобы не забыть стравливать воздух, это после отключения батарей немного провернуть кран. Тогда останется маленькое отверстие, через которое без давления вода (теплоноситель) течь не будет, а газы понемногу будут стравливаться.

Виды оборудования и принцип его работы

Виды оборудования:

расширительный бак открытого типа.

Как убрать воздух из системы отопления закрытого типа простым баком? Функцию воздухоотводчика он может выполнять только в открытых контурах. Так как развоздушить систему отопления закрытого контура при помощи бака нет возможности. В них устанавливаются только герметичные бачки. Открытый резервуар находится на пике контура, куда и стремятся пузыри кислорода. Проблема в том, что вода обогащается им в том же баке, поэтому в теплоносителе высокий уровень воздуха, который находится там до момента нагревания жидкости;

автоматический воздухоотводчик.

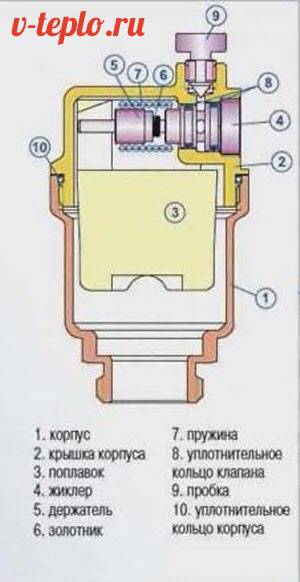

Конструкция водоотводчика

Устанавливается в самой высокой точке или в месте, где скапливается кислород. Резьбовая часть спускника воздуха системы отопления бывает двух диаметров: ½ или ¾ дюйма. По форме они могут быть ровными или согнутыми под прямым углом, буквой «г». Отверстие для выпуска воздуха располагается либо в торцевой части, либо сбоку на корпусе. Работает в автономном режиме. Сброс воздуха из системы отопления происходит, когда давление в системе повышается до критического уровня. Состоит из клапана и поплавка. Принцип работы заключается в том, что когда кислород поднимается вверх, поплавок опускается и открывает клапан. Как только произошел выброс, поплавок поднимается, вернувших в начальное положение, и перекрывает клапан;

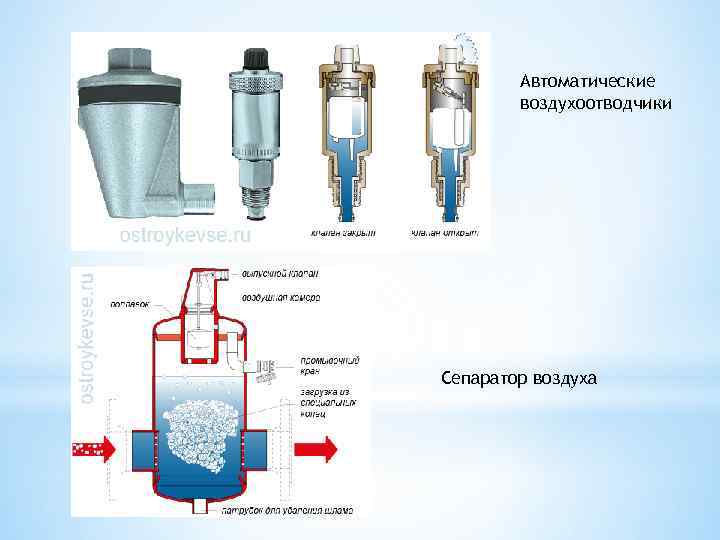

сепаратор воздуха для отопления.

Ставится на подаче. В отличие от автоматического воздухоотводчика он выводит не тот кислород, который сам отделился из теплоносителя и поднялся вверх. Сепаратор для воздуха в отоплении самостоятельно отделяет частицы кислорода и избавляется от них. Он сконструирован таким образом, чтобы поток смешивался, натыкаясь на преграды. В качестве преград могут быть:

лопасти; Сепаратор воздуха для отопления
пластиковые кольца;
металлические спирали.

Так как они устанавливаются на участке за котлом, там, где самая высокая температура, их работа становится более эффективной. От горячей воды кислород охотней отделяется. Автоматический сброс воздуха из системы отопления осуществляется постоянно. Работает автономно без участия человека;

кран Маевского.

Удаление воздуха из системы отопления требует участия человека. Кран находится на торце радиатора отопления. Это та белая «крутелка» на батарее, в которой посередине вкручен болтик. В пластике есть отверстие, маленькое, как иголка, так как чтобы спустить воздух из радиатора отопления этого более чем достаточно. Для того чтобы это сделать, нужно приготовить сосуд для воды, подойдет пол-литровая баночка, немного открутить кран и после того, как шипение перестанет и польется струйка воды, закрыть. Вот и все, пробка удалена.

Воздухоотводчики: основная задача

Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Завоздушивание системы происходит по ряду причин, в том числе :

Из-за высокого содержания растворенных газов в теплоносителе, который не прошел специальную подготовку — деаэрацию. Растворимость газов зависит от температуры среды, и при нагреве теплоносителя воздух отделяется от воды и скапливается, формируя пробки.
По причине чрезмерно быстрого заполнения контура теплоносителем жидкость в разветвленной сети не успевает вытеснить воздух естественным образом. Теплоноситель требуется заливать с нижней точки, чтобы воздух вытеснялся наверх и уходил через открытый клапан.
Вследствие проникновения воздуха сквозь стенки полимерного трубопровода, если он выполнен из материала без специального антидиффузионного покрытия. При выборе труб этот момент следует обязательно учитывать.
В ходе ремонтных работ, связанных с заменой элементов без полного слива теплоносителя – в этом случае ремонтируемый прибор отопления или контур отсекается от остальной системы, а затем подключается обратно.
При потере герметичности.
В результате коррозионных процессов — при взаимодействии кислорода с железом из молекулы воздуха высвобождается водород, который также скапливается в системе.

Чем опасен воздух в отопительной системе?

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Места монтажа воздухоотделителей в системе

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать :

Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.
Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашивается значительно быстрее.

Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов

Что такое воздушный клапан?

Воздушный клапан для отопления – это герметичный конусообразный или цилиндрический корпус из латуни. Внутри него находится пустотелый поплавок из тефлона или полипропилена. Этот поплавок соединяется рычагом со спускным клапаном, который оснащается запирающей заглушкой. Эта заглушка предотвращает утечку теплоносителя при поломке устройства.

Теперь раз и навсегда, без каких либо регистраций и СМС можно бесплатно скачать 1хБет на Андроид перейдя по активной ссылке и дальше продолжать кайфовать от игры и делать ставки на любимую команду в удобном мобильном приложении.

Воздухоотводчики для систем отопления бывают трех типов:

Прямые приборы традиционного типа. Они монтируются только вертикально.
Устройства углового типа, которые устанавливаются под прямым углом. Они монтируются на радиаторы вместо кранов Маевского или в том случае, если нельзя установить прямую разновидность воздухоотводчика.
Специальные модели для установки на радиаторы.

По принципу работы сбросник воздуха бывает ручной (кран Маевского) и автоматический. Последняя разновидность – это устройства поплавкого типа, описанное выше.

Принцип работы ручного клапана

Разберемся, как работает ручной спускник воздуха системы отопления. Чтобы понять устройство этой разновидности, нужно взглянуть на чертеж крана Маевского. На торце корпуса из латуни с внешней резьбой есть отверстие диаметром 2 мм. Его перекрывает винт с конусным наконечником. Сбоку в этом же корпусе есть отверстие меньшего диаметра, которое используется для спуска воздуха.

Принцип работы ручного воздухоотводчика следующий:

В рабочем режиме отопительного контура запорный винт плотно закручен. Выпускное отверстие герметично закрыто конусом.
Для выпуска воздушной пробки винт откручивают на пару оборотов. В результате давления теплоносителя воздух начинает выходить через маленькое отверстие, потом попадает в выпускной канал и выводится наружу.
Причем сначала из отверстия выходит только воздух, потом появляется примесь воды. Кран нужно закрыть, когда из отверстия потечет только струя воды.

Поскольку в ручном воздухоотводчике нет подвижных деталей, которые могут засориться, поржаветь или износиться, он является надежным и безотказным устройством. Такой вентиль устанавливается только на радиаторы.

Клапаны ручного типа по способу откручивания подразделяются на следующие разновидности:

для открывания используется металлическая или пластиковая рукоятка;
чаще можно встретить шлиц под отвертку с плоской рабочей лопастью;
для откручивания специальным ключом стоит винт с четырехгранным наконечником.

Принцип работы автоматического клапана

Автоматический воздухосборник для системы отопления работает без вмешательства человека. По сути, это вертикальный латунный цилиндр с резьбой и пластмассовым поплавком внутри. Поплавок связан посредством рычага с прижатым пружиной клапаном сброса воздуха. Этот клапан вмонтирован в крышку.

Принцип работы автоматического воздухоотводчика в системе отопления следующий:

При работе системы отопления внутренняя камера прибора заполнена водой, которая поджимает поплавок вверх. В итоге воздушный клапан поджат пружиной и плотно закрыт.
Когда в верхней части камеры накапливается воздух, уровень теплового носителя снижается, что вызывает опускание поплавка.
При падении уровня жидкости до критического значения под тяжестью поплавка пружина сжимается и открывает клапан. В итоге воздух начинает стравливаться.
За счет повышенного давления теплоносителя в системе вытесняется весь воздух из камеры прибора. Жидкость занимает место вытесненного воздуха и вызывает подъем поплавка, который поджимает клапан вверх и плотно закрывает отверстие.

Во время заполнения сети теплоносителем стравливание воздушных пробок происходит постоянно, поскольку поплавок лежит на дне емкости. Когда вода заполняет камеру, пружинный механизм поднимает клапан. В итоге процесс стравливания прекращается. Однако некоторая часть кислорода остается в корпусе под крышкой, но это никоим образом не сказывается на работе отопительного контура.

Автоматические устройства бывают с угловым и прямым присоединением. Последняя разновидность производит сброс вертикально, а первая – в сторону. Угловой вариант ценится за надежность работы, но хуже собирает воздушные пузырьки.

Виды воздухоотводчиков в системе отопления

По принципу действия различают шаровые и игольчатые автоматические устройства, по исполнению – прямые, угловые и радиаторные. Несмотря на разные сферы использования принцип работы всех воздухоотводчиков один.

Большой популярностью пользуются особые устройства поплавкого плана. Это автоматический воздухоотводчик, который обеспечивает боковой выброс воздуха. Прибор работает при рабочем давлении 10 бар, при этом максимально допустимая температура равна 110 градусов. Устройство может работать не только с водой, но также с разными гликолевыми растворами в концентрации до 25%, а резьба подключения — 1/2.

Все современные автоматические воздухоотводчики разделяются на несколько видов, различающиеся по общему исполнению. Всего различается три основных вида подобных устройств:

Угловые;
Прямые;
Радиаторные.

Прямой воздухосброс

Самый распространенный – первый тип с прямым патрубком. Он незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах часто затруднен.

Закрытая система, которая постоянно находится под давлением, обеспечивается группой безопасности котла. Ее обычно располагают на подающем трубопроводе, который выходит из теплогенератора. Кроме манометра и предохранительного клапана в этот комплект входит и автоматический воздухоотводчик для отопления, стравливающий воздух при наполнении бака жидкостью. Если агрегат смонтирован грамотно, то его в любой момент можно отделить от системы и освободить для обслуживания с помощью газоотводчика. Для котлов, работающих на твердых видах топлива, группа безопасности обязательна.

Можно встретить сбрасыватель воздуха и в циркуляторных насосах. Его задача – создать им условия для бесперебойной подачи воды. Проблема в том, что перекачивающий агрегат может работать только с несжимаемой средой. Проникновение воздуха на рабочее колесо насоса угрожает полной его остановкой. Активную циркуляцию жидкости и контролирует газоотводчик.

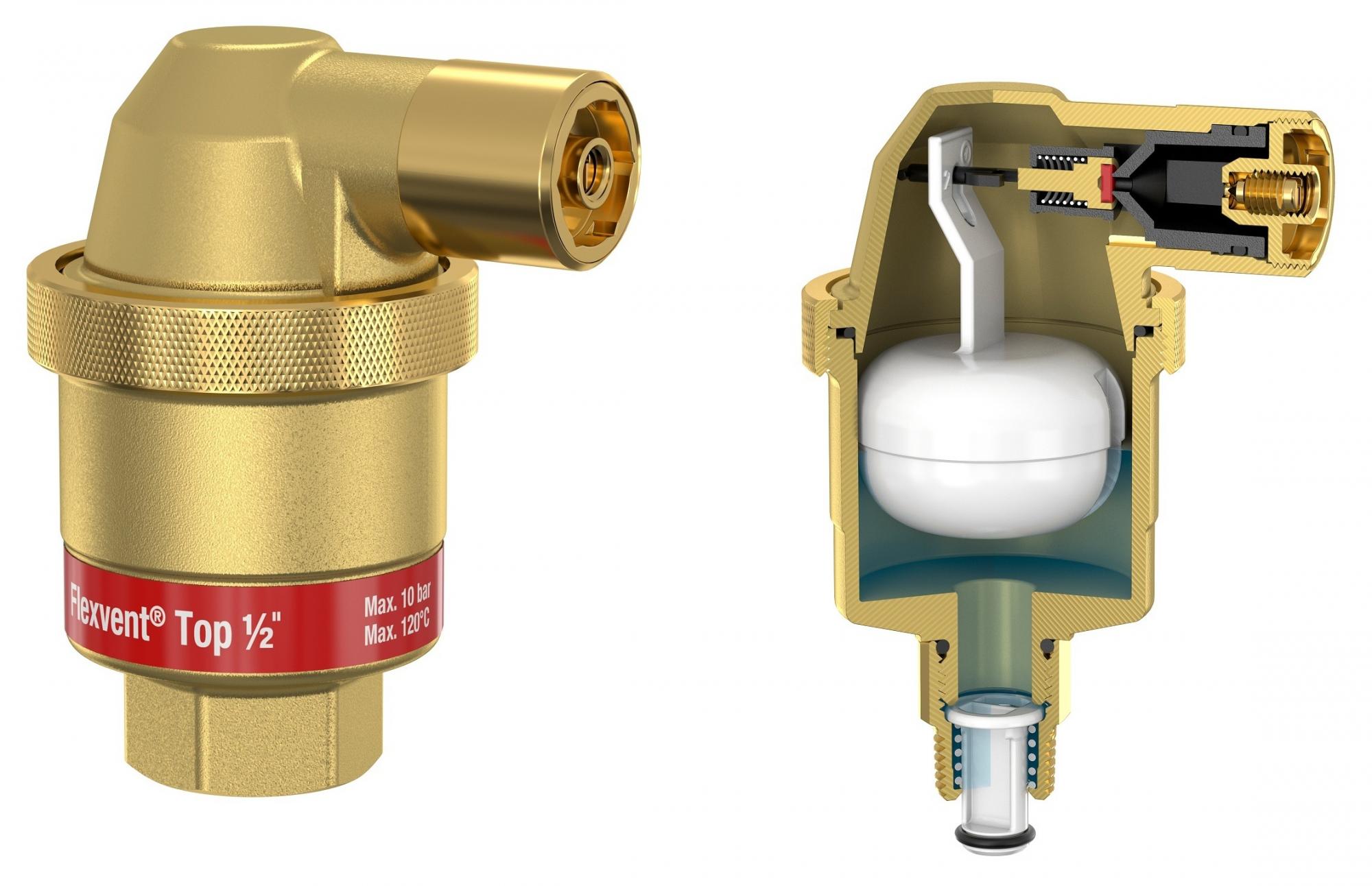

Угловой воздухосбрасыватель

Если место слишком недоступно для установки простого клапана (например, труба расположена горизонтально), используют угловой вариант клапана. Его патрубок, развернутый на 90?, можно подсоединить к горизонтальной части. Стоит заметить, что угловая модификация с наружной резьбой кроме развернутого патрубка от своих аналогов практически не отличается, поэтому эти виды вполне взаимозаменяемы.

Радиаторный автоматический воздухоотводчик

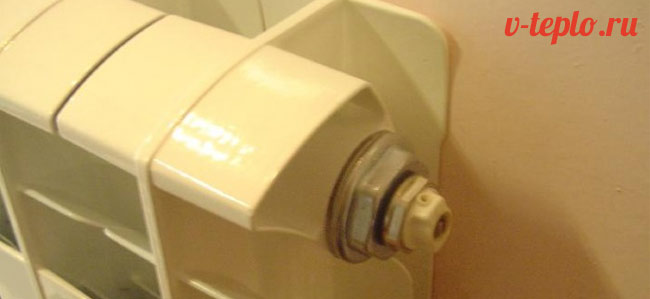

Иногда на радиаторах вместо традиционного крана Маевского устанавливают автоматический угловой клапан. Он лишь немного чуть больше своего аналога, немного дороже (около $2), но ежедневного участия человека не требует. Такой выбор оправдан, если газы в батарее скапливаются регулярно из-за химической реакции алюминиевого сплава, из которого изготовлена секция, и горячей воды.

Хотя для таких случаев выпускают специальный автоматический прибор с диаметром, как у пробки для радиатора (см. фото). Прибор разработан специально для алюминиевых и частично биметаллических радиаторов, имеет подходящий тип соединения.

Для чугунных батарей и системы старого типа больше подходят кран Маевского и сливной патрубок.

Характеристики автоматических воздухоотводчиков

внутренний диаметр

Также автоматические устройства характеризуются параметрами:

рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Монтаж автоматического сбросника воздуха

Случаи и места, где необходима либо возможна установка воздухоотводчика в системе отопления озвучены выше. Сейчас же пришла очередь пошаговой инструкции, которая поможет избежать ошибок и провести качественный монтаж.

Установка воздухоотводчиков производится следующим образом:

Внимательно проверяется приспособление

Особое внимание обратить на корпус, который не должен обладать ржавчиной и быть загрязненным; Подбирается место для устройства. В идеале это должно быть сделано в момент проектирования всей системы

Учитывать необходимо точку – она должна быть максимально высокой, но при этом проводить сбор всех газов и воздуха контуров. Возможность техобслуживания также должна браться в расчет; Закручивается клапан. Для этого понадобится соединительная арматура. Хороший вариант – отсечной канал. Это гарантирует герметичность стыка. В случае радиаторного либо углового воздухоотводчика, функционирующая часть корпуса, куда входит поплавок с камерой, должна направляться вверх. Так воздух будет уходить без помех; Проводится дотяжка. Настоятельно не рекомендуется выполнять это рычажным ключом. Кроме рожкового лучше ничего не использовать; Контролируется плотность. Если с соединением все в порядке, можно отворачивать колпачок, располагающийся вверху корпуса. По окончанию запускается теплоноситель.

Виды автоматических воздухоотводчиков

В зависимости от варианта изготовления, автоматический поплавковый воздухоотводчик может быть прямым, угловым или радиаторным. Модели различаются по внешнему виду и месту установки, но принцип стравливания воздуха у них одинаков.

Устройства с прямым патрубком

Воздухоотводчик прямой — самый востребованный вариант устройства, поскольку он подходит для монтажа на верхних торцах вертикальных стояков, на коллекторах теплых полов, в составе группы безопасности, на циркуляционных насосах. При помощи тройника его можно врезать в проблемный участок трубопровода, если малый угол уклона провоцирует возникновение воздушных пробок.

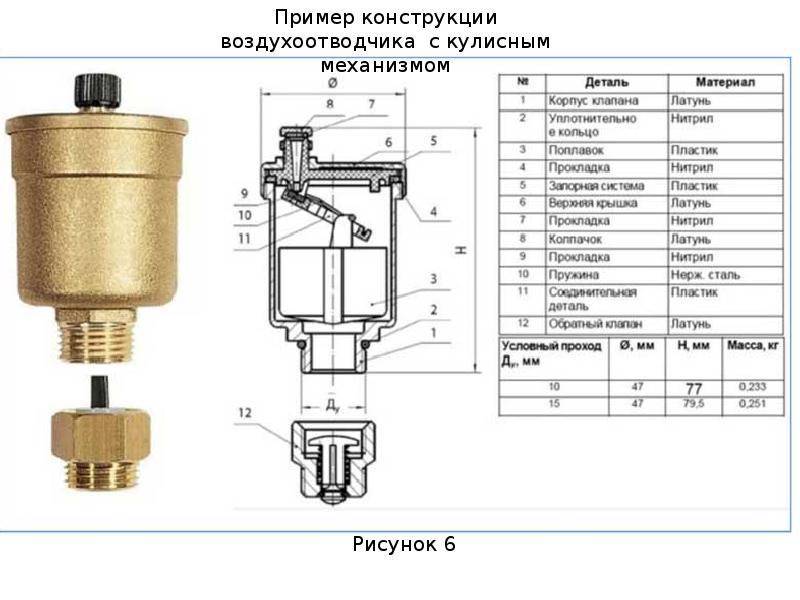

Конструкция прямого автоматического отводчика воздуха с патрубком

Радиаторные и угловые модели

Угловой воздухоотводчик предназначен для установки в труднодоступных местах. К примеру, за счет патрубка, расположенного на боковой части корпуса, устройство можно присоединить к резьбовому торцу горизонтального трубопровода тупиковой ветки системы отопления. При необходимости угловые автоматические воздухоотводчики в системе отопления могут применяться вместо прямых.

Вместо ручного крана Маевского, на радиаторах могут устанавливаться стандартные угловые автоматические спускные клапаны, чтобы удалять часто возникающие воздушные пробки из батарей отопления. Однако более рациональным подходом является использование специальных радиаторных автоматических воздухоотводчиков. Такая модель также имеет угловое исполнение, но отличается от стандартного резьбовой нарезкой — она подходит для присоединения устройства непосредственно к радиатору, без использования переходника.

Технические параметры

Воздухоотводчики для систем отопления, работающие в автоматическом режиме, имеют различный присоединительный диаметр. В российских системах отопления используются устройства, резьбовые соединения которых составляют 1/2” и 3/4”. Наиболее распространена резьба 1/2”, которая также известна как ДУ15 (присоединительный размер равен 15 мм).

Также при выборе учитываются следующие характеристики:

рабочее давление (стандартно 10 атм, есть модели с показателем в 16 атм);
рабочая температура среды (стандартно до 110-120°С);
тип резьбового соединения — наружная или внутренняя резьба.

Обратите внимание на материал изготовления корпуса. Надежные устройства изготавливаются из качественной сантехнической латуни

Силуминовые изделия характеризуются повышенной хрупкостью.

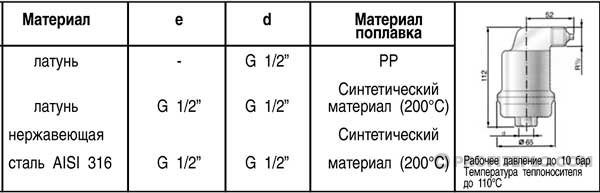

Технические данные автоматического воздухоотводчика

Для дома с автономным теплоснабжением подходит любой спускник воздуха системы отопления с нужным типом резьбы

Сложнее выбор устройства для радиаторов, подключенных к центральной теплосети — важно уточнить в ЖЭУ или другой организации, отвечающей за дом, рабочие параметры системы
