Как сделать скрытую электропроводку в доме из сруба

Защитное заземление

Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно сделать своими руками. Ниже представлена пошаговая инструкция монтажа заземления:

  • Выкопайте яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
  • По углам треугольника вбейте в землю металлические штыри или уголки длиною не менее 3 м.
  • Обрезками уголка длиною 1 м при помощи сварки соедините эти штыри между собой.

  • В одном из уголков просверлите отверстие, и при помощи болтового соединения закрепите заземляющий проводник.
  • Выведите этот проводник в распределительный щиток и подсоедините к заземляющей шине. К этой же шине будете потом подсоединять все заземляющие проводники.

По условиям эксплуатации такого заземления требуют большинство бытовых электроприборов, корпус которых выполнен из металла.

Правила прокладки электрокабеля в деревянных конструкциях

Прежде, чем заняться монтажом электропроводки в деревянном доме, следует изучить некоторые особенности этого мероприятия, характерные для построек, выполненных из бруса или бревна. Правила электрификации деревянного строения отличаются от разводки электрокабелей и установки оборудования, производимых в домах, возведенных из камня, кирпича или строительных блоков

Основное отличие заключается в горючести древесины, что обуславливает особую осторожность при проведении всех работ, связанных с подведением электропитания к каждой точке

В деревянном доме лучше выбрать открытый способ прокладки проводов

Вторая особенность постройки из пиломатериалов – в значительной ее усадке, степень которой необходимо учитывать, разводя электрическую проводку . Указанные особенности строений, возведенных из древесных стройматериалов, диктуют следующие правила, которые требуется соблюдать, монтируя электропроводку своими руками:

предпочтение отдается электрокабелю с медной силовой жилой, как более гибкой и меньше подверженной повреждениям при изгибах и растяжениях;
в приоритете открытый (наружный) способ прокладки проводов;
использование металлических (негорючих) подрозетников и распределительных коробок;
отверстия в стенах для прокладки кабелей между различными комнатами и при вводе в дом отгораживаются от древесины металлическими футлярами (гильзами);
при монтаже электропроводки закрытым способом кабель прокладывается только в сплошной металлической трубке, применение для этих целей гофрированных кабель-каналов категорически запрещено;
рекомендуется использовать провод, защищенный несколькими слоями негорючей оплетки, наружный диаметр которого минимум на 40 % меньше внутреннего сечения футляра или монтажной трубки;
особое внимание уделяется защите от короткого замыкания (установка автоматов и УЗО), заземлению всех электроприборов с подключением к соответствующему контуру, созданию эффективной защиты от попадания молнии;
распределительный электрощиток монтируется к деревянной стене посредством надежной диэлектрической негорючей пластины.

Эти правила обеспечат вам максимальную безопасность в процессе эксплуатации электроснабжения, ведь больше половины случаев возникновения пожаров в деревянных постройках спровоцированы неполадками в электропроводке. По причине противопожарной безопасности, в ущерб эстетическим предпочтениям, специалисты рекомендуют при разводке проводки по дому использовать открытый способ монтажа кабелей.

Если все же в предпочтении скрытая (внутренняя) прокладка проводов, закладку металлических футляров для электрокабелей необходимо производить при возведении стен. Это трудоемкий процесс, требующий, к тому же, точных расчетов при проектировании электроснабжения, чтобы максимально снизить вероятность деформации каналов от давления строительных конструкций при усадке дома. По этой причине чаще отдают предпочтение открытому монтажу проводки в деревянном доме, как более безопасному и поддающемуся контролю в период эксплуатации.

Кабель-каналы удобны и функциональны

При открытом способе прокладки кабелей используются два варианта монтажа проводов. Первый, считающийся несколько устаревшим, предполагает фиксацию проводки на специальные диэлектрические изоляторы, что устанавливаются с определенным шагом согласно схеме разводки. Такой способ проигрывает в эстетичности, но при этом наиболее простой в монтаже, безопасный и наименее затратный в смысле материальных вложений. Открытую разводку на изоляторах сейчас применяют все реже, предпочитая прокладывать электрокабели в специальных закрывающихся футлярах, что монтируются поверх деревянной стены или потолка. Прокладка проводов в настенных кабель-каналах удобна, функциональна и позволяет реализовывать сложные схемы разводки, соответствующие современным требованиям по электроснабжению частных домов.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

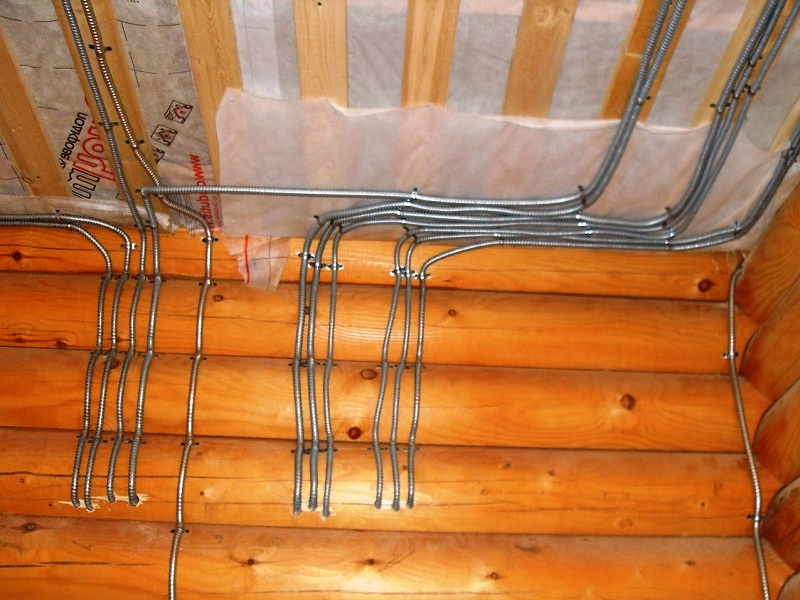

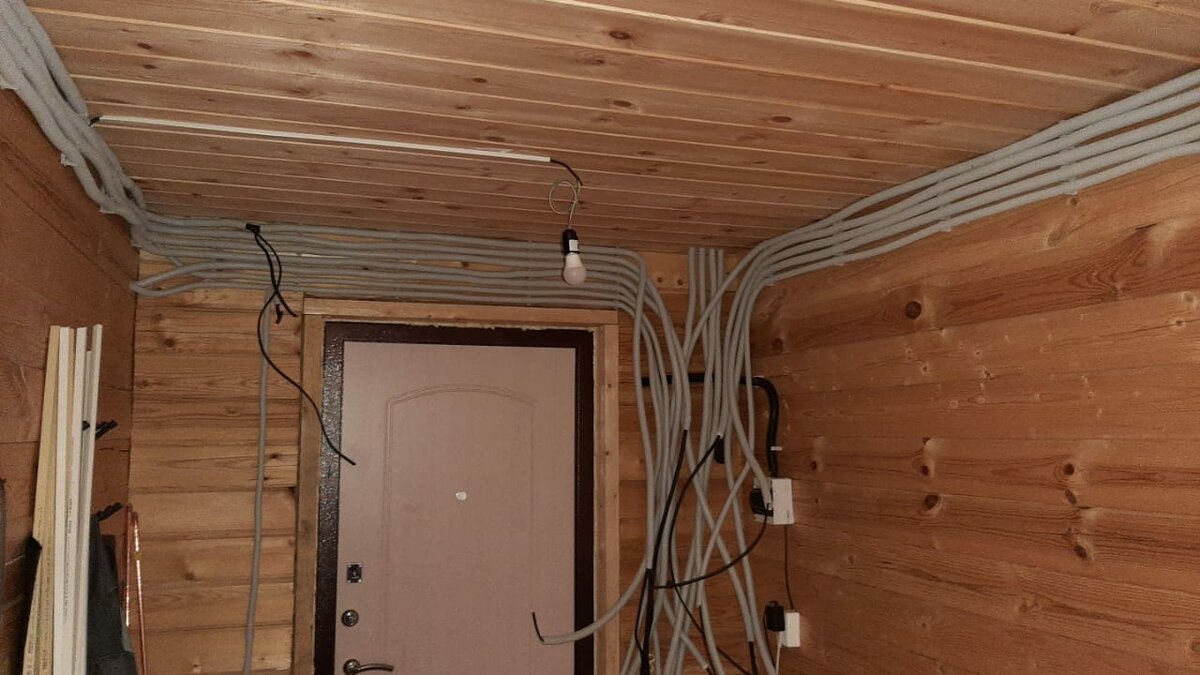

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме

В таких строениях особенно важно соблюдать правила противопожарной безопасности

Типовые ошибки

Прежде, чем перейти к их разбору следует уяснить, что короткое замыкание (далее КЗ), являющееся причиной пожара, практические всегда возникает из-за нарушения изоляционного покрытия. Оно может быть вызвано как механическим повреждением проводов (А рис. 1), так и подключением к линии нагрузки выше расчетной (В рис. 1).

Рис 1. А и В – причины, С – следствие

Теперь рассмотрим классическую ошибку многих горе-мастеров, по незнанию или с целью выделенного бюджета, монтирующих в деревянном доме проводку скрытого типа в гофрированных ПВХ трубах, металлорукавах или пластиковых коробах. Делать это категорически запрещается!

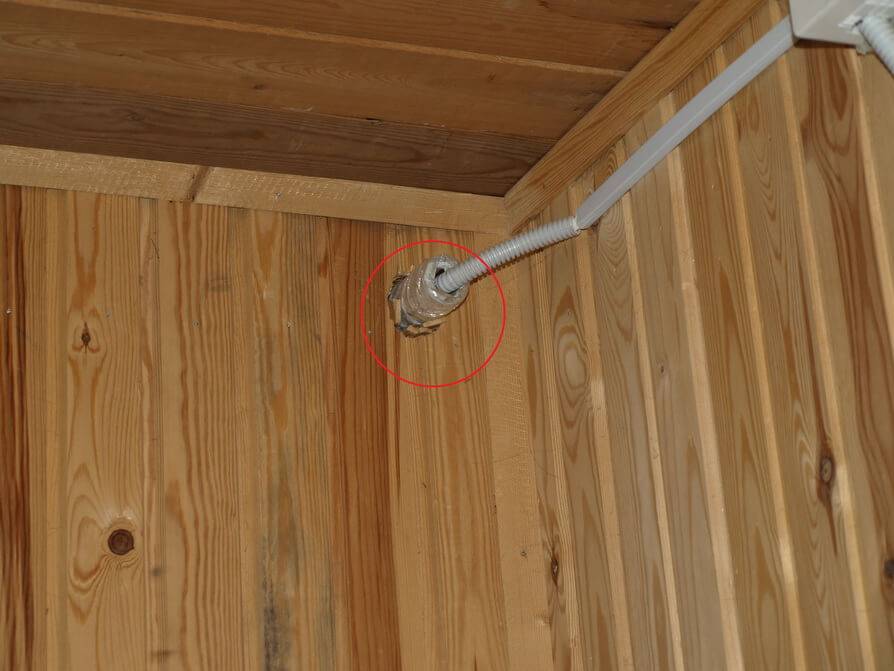

Рисунок 2. Пример нарушения ПУЭ (скрытая проводка на горючем основании с использованием ПВХ гофры)

Теперь объясним, по каким причинам такой монтаж недопустим для деревянных строений. Приведем три аргумента:

  1. Нельзя гарантировать, что в процессе монтажа не нарушиться целостность изоляции. Для этого совсем не обязательно совершать ошибки при монтаже, достаточно просто производственного брака, нарушения условий хранения или транспортировки кабеля. Сам факт, что вероятность нельзя исключать. Бывали случаи, когда измерительные приборы не могли зафиксировать наличие микротрещин в изоляции.

Со временем, под воздействием нагрузки, подключенной к линии, в проблемном месте начнет происходить ослабление изоляции, что рано или поздно приведет к КЗ. Толщины стенок ПВХ труб и коробов будет недостаточно для сдерживания выделившейся энергии, соответственно, произойдет возгорание. Для наглядности его последствие показано на рисунке 2.

  1. Помимо вышесказанного, нельзя сбрасывать со счетов незваных гостей, которые не редкость для деревянных конструкций, речь идет о грызунах. В силу своей деструктивной природы, они проявляют повышенный интерес к линиям домашних коммуникаций.

Пластиковый короб или гофра не станет для мышей, а в особенности крыс, серьезной преградой. Чем грозит оголение проводов, объяснять нет необходимости.

  1. В пустотах, сделанных в деревянном основании под проводку, со временем накапливается древесная пыль. Чтобы она воспламенилась порой достаточно небольшой искры. Локализировать такой очаг возгорания довольно проблематично, поскольку он скрыт от глаз. Но, даже обнаружив место, получив к нему доступ и потушив пламя нельзя гарантировать, что оно не продолжило распространяться по пустотам кабельного канала.

ПУЭ 6 издание, пункт 2.1.21, дословно

Причина запрета связана с тем, что такое соединение не может гарантировать надежность контакта. В результате провода начинают греться, разрушается изоляция и возникает КЗ.

Характерные последствия скрутки.

Разводка проводов – широко применяемые способы и схемы

Монтаж проводки в деревянном доме начинается с выбора схемы разводки и способа прокладки кабелей. Но прежде необходимо установить внешнее электрооборудование, к которому относится электросчетчик и автоматические выключатели. Обычно счетчик и главный автомат устанавливаются специалистами электроснабжающей организации, дальнейшая разводка делается наемными электриками или самостоятельно.

Рекомендуется установка дополнительных автоматических выключателей, через один из которых запитывают освещение, другой разрывает цепь, идущую на розетки, третий – для электроприборов, расположенных снаружи здания. Отдельные автоматы устанавливаются на кабели, снабжающие электричеством хозяйственные и технические постройки, а также электроприборы высокой мощности, установленные в доме и запитанные с помощью индивидуальных проводов.

Сначала монтируется внешнее электрооборудование

Главный силовой кабель заводится внутрь через футляр, вмонтированный в деревянную стену, и подводится к первой распределительной коробке, где он соединяется со следующим основным проводом, идущим в другие помещения. При монтаже открытой проводки в деревянном доме прежде, чем разводить провода от распределительных коробок к точкам электропотребления, нужно согласно схеме электроразводки установить изоляторы (при ретро варианте) или закрывающиеся футляры (короба), рассчитанные на укладку соответствующего количества кабелей. Если избран способ монтажа проводов в коробах, последующие действия выполняются в таком порядке.

  1. В зафиксированные к стенам футляры (шаг креплений 50-60 см) укладываем провода, один конец которых заводим в распределительную коробку, другой – в соответствующий подрозетник. В коробке оставляем запас кабеля до 20 см, в подрозетнике – около 10 см. После укладки электропроводов короба закрываем крышкой.
  2. Согласно схеме разводки и подключения потребителей электротока в коробке соединяем провода. Самый простой способ – скрутка с последующей изоляцией. Все проводники очищаем от оплетки примерно на 40 мм, скручиваем по всей длине защищенных жил, после чего изолируем специальными колпачками.
  3. Более надежный способ соединения проводов – с помощью клеммных колодок соответствующего сечения. Провода зачищаем примерно на 7-8 мм, вставляем в соответствующий разъем колодки и зажимаем винтом. Такой способ соединения предупреждает возникновение искрения и окисления контактов.
  4. Далее к соответствующим проводам присоединяем контакты выключателей, розеток и источников освещения. Розетки и выключатели устанавливаем в подрозетники и надежно фиксируем специальными разжимающимися «усами».
  5. Только после установки всех элементов электрооборудования можно осуществлять интеграцию распределительных коробок между собой и с центральным силовым кабелем.

Для проводов, питающих электроприборы повышенной мощности, прокладываем отдельные короба, рассчитанные на один провод. Кабель, идущий от электроплиты, бойлера или других мощных электрических установок, должен быть непрерывным и размыкаться только на индивидуальном автоматическом выключателе, установленном в распределительном щитке. Для завода в дом проводов для отдельных электроприборов можно использовать тот же футляр, что и для главного кабеля основной разводки. Но при этом нужно оградить каждый проводник друг от друга диэлектрическим негорючим материалом.

Так делается открытая электропроводка в деревянных домах, и ее монтаж доступен для самостоятельного практического воплощения. При желании провести проводку скрыто в условиях постройки из бревна или бруса лучше обратиться к специалистам, так как это занятие хлопотное, требует проведения точных расчетов и предусматривает трудоемкий монтажный процесс с установкой сложных коммуникационных узлов.

Не экономьте на безопасности!

Но смолистый массив подсушенного дерева — опасный объект для появления случайной искры: может обернуться трагедией при технологических ошибках или халатности при монтаже.

Поэтому, за устройство электрики в деревянном доме скрытым способом можно браться только, имея базовую техническую подготовку и, досконально изучив довольно жёсткие действующие нормативные документы:

  • ГОСТ Р 50572.1-93;
  • СНиП 3/01/01-85;
  • СНиП III-4-80;
  • СНиП 2.08.01(6.17).
  • «Правила устройства электроустановок» (ПУЭ).

Не лучше ли доверить этот ответственный этап строительства профессионалам?

Это интересно: ШВВП — технические характеристики, расшифровка, применение

Особенности составления схемы

Процесс монтажа скрытой проводки начинается с того, что составляется схема прохождения каждого электропровода. Конечно, для этого нужно определиться с назначением каждой комнаты и списком приборов, которые будут использоваться в отдельной комнате.

Отталкиваясь от этого, планируют места розеток. Также определяются и с местом размещения осветительных приборов и выключателей. Конечно, розетки и светильники должны питаться током с различных кабелей.

Кроме этого планируют маршруты проведения различных кабелей для отдельного электроприбора (кондиционера, элемента отопительной системы) или группы электроприборов. Следует иметь в виду, что на каждую комнату надо отводить отдельные кабели.

Полезный совет: одним из главных правил разработки схемы является проектирование таких магистралей, которые имеют наименьшее расстояние. Здесь следует понимать, что для прокладки электрокабелей нужно штробить и сверлить деревянные стены. Чем больше штроб и дырок, тем сложнее работать и тем более ослабляется конструкция самого дома.

Лучше всего прокладывать трубы в перекрытиях и затем опускать или поднимать кабели к выключателям и розеткам. Этот вариант значительно уменьшит количество работ по сверлению и штроблению.

Было бы очень хорошо, если бы в середине деревянного дома, находилась подсобная комната. В этой комнате можно разместить все разводные провода (они могут монтироваться открытым способом) и затем, проделав дырки в стенах, провести эти кабели в каждую соседнюю комнату.

Далее в этих комнатах деревянного дома с помощью своих рук можно делать скрытую проводку. Это позволит использовать меньшее количество металлических труб или лотков.

На этапе составления схемы нужно определиться с диаметром и толщиной стенки используемых труб. Нормативные документы определяют, что толщина стенки трубки должна зависеть от поперечного сечения кабеля, который будет в ней проходить.

Правда, есть некоторое исключение: если сечение кабеля не превышает 2,5 кв. миллиметров, то труба может иметь любую толщину стенки.

Ниже приводим табличку, которая определяет зависимость толщины стенки труб от сечения кабеля.

Определить толщину стенки трубы для провода с помощью таблицы

Что касается диаметра трубки, то он должен быть таким, чтобы провод или группа проводов заполняли только 40 процентов внутреннего пространства трубки.

Думаю, вы поняли, что для подбора труб вам придется высчитывать общую мощность приборов в отдельной комнате и определять силу тока, которую должен выдерживать каждый кабель.

Для этого нужно делить общую мощность на 220 или 380 вольт (в зависимости от наличия 2- или 3-фазного электропитания). Сила тока, которую будет пропускать кабель, определяет его максимальное сечение. Определение сечения осуществляется посредством использования специальных таблиц.

Когда схема является составленной, вы можете приступать к закупке необходимых материалов, инструментов и к началу прокладки скрытой проводки.

Правила монтажа и варианты прокладки

Теперь давайте рассмотрим правила прокладки и монтажа электропроводки в деревянном доме своими руками. После выполнения и согласования проекта производится разметка мест установки диммеров, осветительных приборов, розеток, щитов, выключаткелей и маршрутов прокладки кабелей.

Трассы прокладывают кратчайшим путем, строго горизонтально или вертикально, все повороты выполняют под прямым углом

Важно, чтобы трассы кабелей не мешали установке мебели и оставались доступными для осмотра.счетчикзаземление

Открытый

Существует три способа монтажа открытой (наружной) электропроводки в деревянном доме:

  • На скобах;
  • На изоляторах;
  • В кабель-каналах.

Прокладка проводки в кабель-каналах – оптимальное решение для домов с гладкими стенами. При таком способе монтажа обеспечивается простота добавления или замены участка провода, создание новых ответвлений, достаточное охлаждение кабеля во время эксплуатации

При выборе кабель-канала важно помнить, что пространство канала не должно заполняться полностью

Примерно 40% пространства остается свободным, в противном случае отвод тепла от проводов будет сильно затруднен. Перегрев проводки может привести к повреждению изоляции, короткому замыканию и возгоранию.

В продаже есть кабель-каналы под цвет дерева, то есть проводка не будет бросаться в глаза.

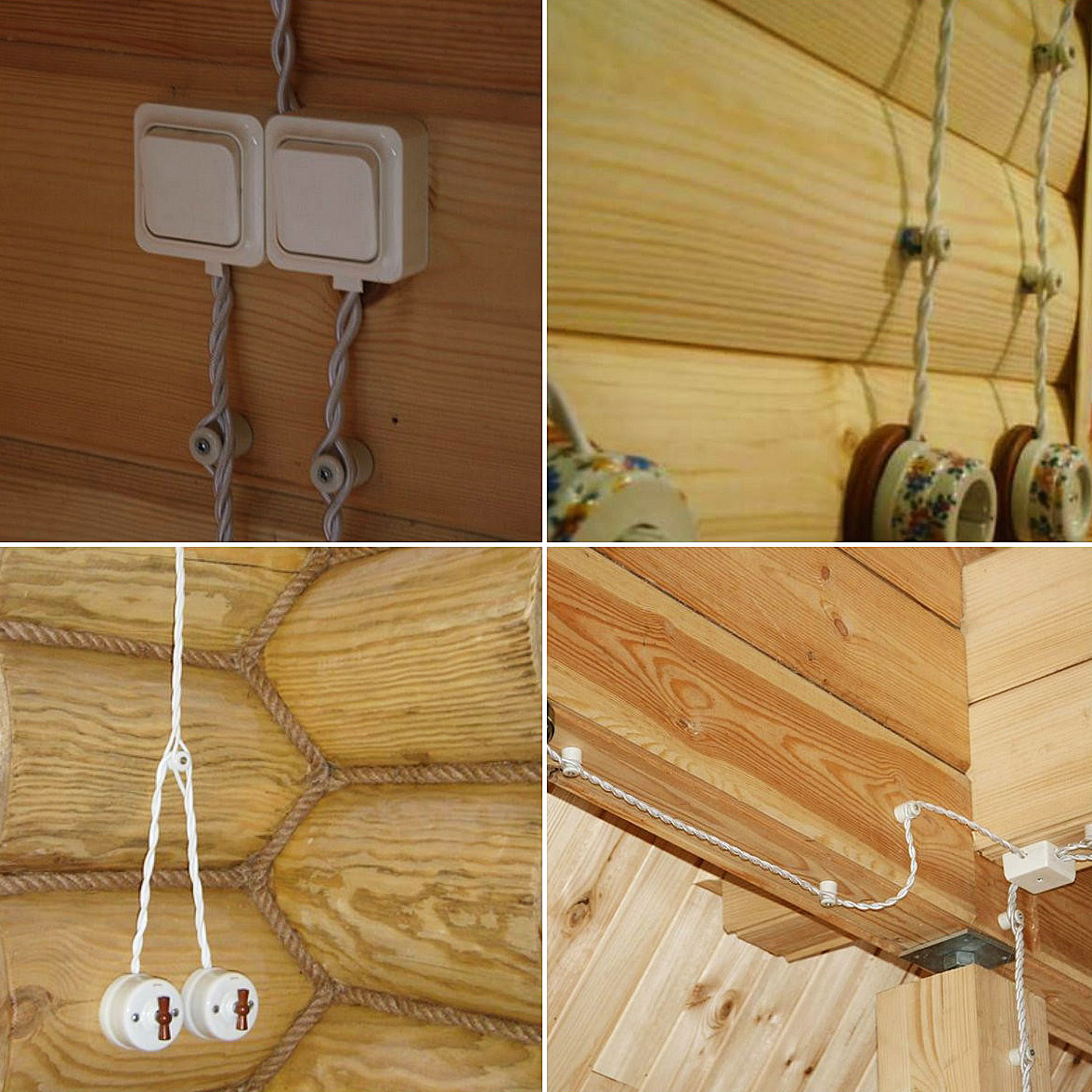

Монтаж проводки на изоляторах (например, ретро-проводка) распространенное решение в деревянном доме из оцилиндрованного бревна. К стене сначала крепят пластиковые или керамические изоляторы, а на них устанавливают двойной витой шнур.

При таком способе монтажа обеспечивается достаточное охлаждение кабеля во время эксплуатации. На практике монтаж на изоляторах часто комбинируют со скрытым монтажом. Эстетика ретро-проводки довольно своеобразна, но ее несомненное преимущество – свободный доступ к любому участку.

Монтаж на скобах в жилых помещениях применяется крайне редко в силу неэстетичности.

Скрытый

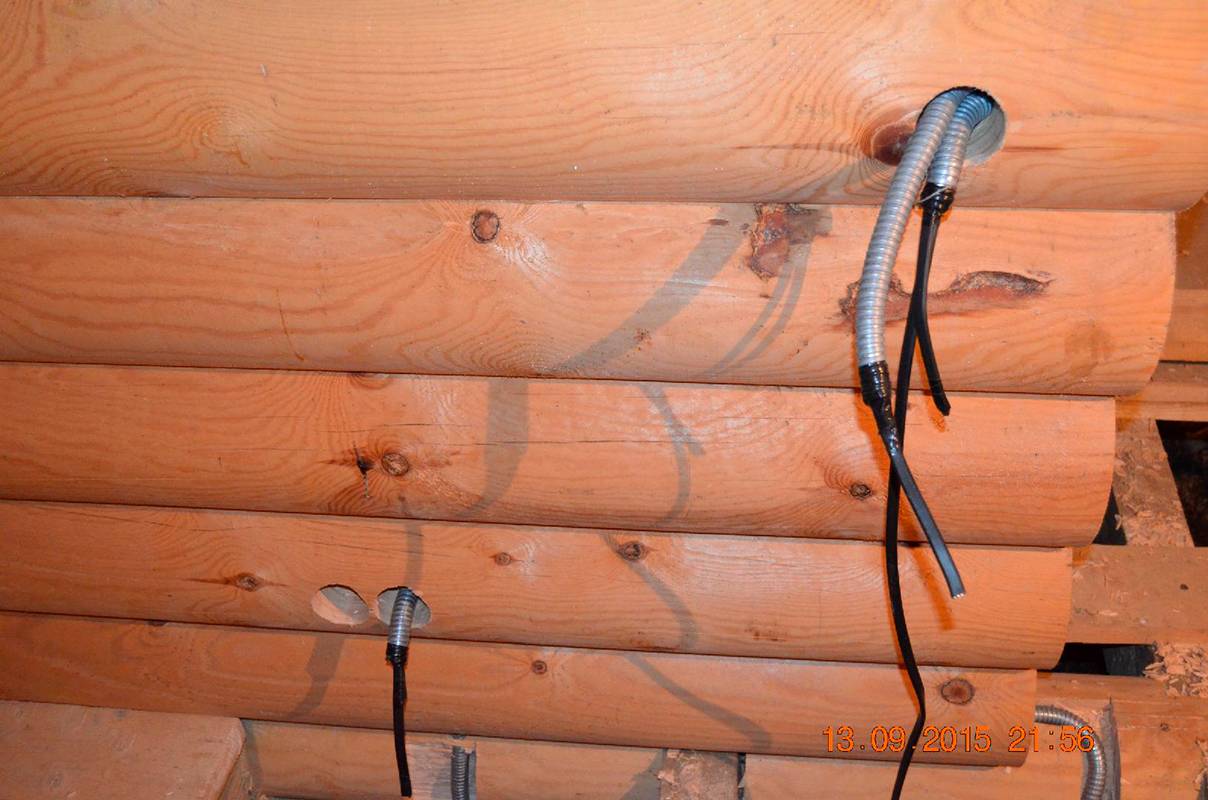

Монтаж скрытой проводки в деревянном доме – процесс трудоемкий и технически сложный. Скрытые коммуникации закладывают в процессе возведения дома. Кабели заключают в металлическую трубу, медную или оцинкованную. С точки зрения надежности системы медные трубы предпочтительнее, так как они не подвержены коррозии.

Кроме этого они легче поддаются резке, гибке и обработке срезов. При выборе защитной оболочки соотношение свободного пространства и диаметра кабелей должно составлять не менее 4:6.

Каждый срез необходимо тщательно зачистить и отшлифовать, чтобы случайно не повредит изоляцию провода при протяжке.

Все соединения проводов выполняют в распределительных коробках с помощью СИЗ. На вводе в распределительную коробку рекомендуется оставлять запас провода примерно 20 см для подстраховки на случай необходимости ремонта или перемонтажа.

В процессе электромонтажа скрытой проводки в деревянном доме каждый отрезок провода после протягивания в трубу необходимо прозвонить, чтобы исключить вероятность монтажа случайно поврежденного шнура, замкнутого на оболочку. Подъемы к точкам подключения выполняются через специальные отверстия. Сквозные проходы через стены выполняют через стальные гильзы.

Металлические оболочки обязательно заземляют.

Предлагаем вашему вниманию посмотреть видео-обзор, как правильно и грамотно сделать монтаж и проложить скрытую эл проводку в деревянном доме своими руками:

Установка фурнитуры

Для установки в деревянных домах рекомендуется фурнитура повышенной пожаробезопасности. Все выключатели, розетки и прочие устройства в местах соединения проводов устанавливают на негорючих подкладках толщиной не менее 10 мм.

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов

При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Подготовка к проведению электропроводки

К прокладке электропроводки в деревянном доме нельзя приступать в любой момент. Прежде всего нужно получить технические условия у организации, которая занимается электроснабжением в вашем районе. Например, для Ленинградской области это будет компания «Ленэнерго». Однако это необходимо делать только в том случае, если ваш участок пока полностью отключен от общей электросети. Прежде чем подавать заявку на подключение, нужно высчитать, какая мощность вам необходима. Для этого нужно выписать все электроприборы, которыми вы будете пользоваться в доме, и сложить их мощность. Больше всего электричества потребляют электрические плиты и микроволновки – около 2000 Вт. За ними следуют обогреватели и чайники. А вот холодильнику нужно всего 400 Вт. На стандартный участок обычно требуется мощность 5-10 кВт.

После того как все формальности будут улажены, нужно определиться с материалами для проводки

Прокладка проводки в деревянном доме сопряжена с определенными трудностями, поэтому важно просчитать все нюансы заранее. В схеме электропроводки необходимо указать каждую электроточку, а также тип кабеля, ведущего к ней. Если в строительстве используются двойные розетки, то к ним нужно подводить трехжильный кабель

В каждой комнате также необходимо установить распределительные коробки. Для двух смежных помещений можно использовать одну коробку. По статистике, наибольшую опасность представляют не сами провода, а места их соединений

Если в строительстве используются двойные розетки, то к ним нужно подводить трехжильный кабель. В каждой комнате также необходимо установить распределительные коробки. Для двух смежных помещений можно использовать одну коробку. По статистике, наибольшую опасность представляют не сами провода, а места их соединений

Поэтому на этот этап проведения проводки стоит обратить особое внимание
