Можно ли использовать насос Малыш в скважине

Подключение, установка

Нет ничего сложного в монтаже погружных насосов для колодцев и скважин

Но чтобы конструкция работала исправно долгое время, важно правильно подготовить насосную автоматику, это касается не только модельного ряда Малыш, Ручеек, Сверчок, но и приборов другого типа. Что включает понятие автоматика для насоса:

• Контроллеры предупреждения сухого хода, препятствующие работе прибора при попадании внутрь воздуха;
• Выключатели поплавкового вида, функционирующие при понижении уровня;
• Реле давления и термореле;
• Стабилизатор, который обязательно требуется установить для модели Малыш, так как насос для колодца не оснащен прибором для поддержания необходимого уровня тока;
• Пускозащитное устройство;
• Клапана обратного вида;
• Гидроаккумулирующие конструкции.

Вибрационные насосы Оазис

Вместе с вышеописанными российскими моделями продаются и китайские насосы марки Oasis, выпускающиеся в 2-х вариантах:

• Oasis VN.
• Oasis VS.

Модель Oasis VN отличается нижним водозабором, в то время как VS — верхним.

Характеристики вибрационного насоса Оазис VN:

Напор	до 70 метров
Производительность	до 1.08 м3/час
Забор воды	нижний (VN) верхний (VS)
Диаметр насоса	100 мм (4 дюйма)
Вес	3.6 кг.
Мощность	300 Вт

Что выбрать из ряда практически одинаковых изделий (с разными наклейками), решать вам, но помните, все эти вибрационные насосы медленно разрушают вашу скважину. Следующая статья посвящена еще нескольким известным и не очень моделям, мы посмотрим их характеристики, отличия и как они ведут себя на практике, читать здесь.

3 Особенности подключения

После длительной эксплуатации на дне скважины

Глубина погружения насоса должна быть больше, чем нижний показатель динамического уровня воды. Погружные насосы «Малыш» должны устанавливаться в вертикальном положении, если насос будет расположен горизонтально, то такая эксплуатация значительно снизит срок эго службы.

Для начала выполните подготовительные работы, предшествующие установке – определите глубину расположения насоса в скважине, и купите шланг для подачи воды соответствующего размера.

Важно, чтобы диаметр шланга подходил к вашему устройству (смотрите технические характеристики), так «Малыш» сможет выдавать оптимальную производительность, и не будет перегрузки мотора, вследствие высокого давления из-за несоответствия сечений. Шланг закрепите на патрубок с помощью пластикового хомута

Если вы используете погружной насос «Малыш» с нижним водозабором, то размещать его следует в полуметре от дна скважины. Если с верхним водозабором – можете опускать на дно источника.

Для опускания насоса и его фиксации используйте капроновый шнур, либо стальной трос небольшого диаметра. Закрепите его в специальную проушину, которая расположена на корпусе насоса. Рекомендуется к верхней части шнура привязать полуметровый кусок эластичной резины, которая будет гасить вибрации.

Важно: не подключайте устройство к электросети во время монтажа. Сделать это можно после того, как насос полностью установлен

Если кабель подключения к сети у насоса короче, чем вам необходимо, можно удлинить его дополнительным шнуром, однако их соединения должны находиться вне колодца.

Работа мотора «на сухую» — это то, чего следует избегать в первую очередь, так как она является первостепенной причиной большинства поломок насоса.

Проверка работоспособности после ремонта

Для увеличения ресурса работы насоса рекомендуется дополнительно приобрести механический фильтр, который будет препятствовать внутреннему загрязнению устройства, которое чревато преждевременным износом поршня и обратного клапана.

Также нерастворимые примеси могут забить шланг, что грозит критическим повышением давления воды, от которого никакая автоматика не спасет.

Наиболее часто используемый фильтр для вибрационных насосов – обычная цилиндрическая прокладка из пористых материалов (в основном из волокнистого полиэтилена), которая одевается на всасывающий клапан «Малыша» и выполняет первичную фильтрацию воды от крупных механических частиц. Отзывы свидетельствуют, что такого фильтра более чем достаточно.

Сфера применения насоса

Использование насоса Малышок возможно для решения широкого спектра задач, это оборудование применяется на садово-огородных участках, в подсобных хозяйствах, на фермерских угодьях и на дачах. Учитывая универсальность насоса, его можно использовать со следующими целями:

• устройство оросительной и поливной системы на садовом участке, полив полей и орошение посадок, кроме того, оборудование можно эффективно использовать для откачки воды из искусственного водоема или, наоборот, его наполнения;
• закачка воды из скважины или колодца в водопроводную систему или специальные емкости, с помощью данного насоса можно легко обеспечить водой все точки забора на дачном участке среднего размера;
• откачка воды из подвалов и подсобных помещений в случае затопления.Компактные габариты, простота подключения и эксплуатации оборудования отлично подходят для этих целей.

Как продлить срок службы насоса

Чтобы не падала со временем, и он исправно работал весь срок эксплуатации, важно соблюдать некоторые рекомендации:

• замена болтов из чёрного металла на нержавеющие;
• регулярная проверка крепежа на корпусе и в зоне поршня;
• можно сомкнуть болты слоем суперклея;
• регулярный осмотр – 1 раз в год насос разбирают, очищают, меняют треснутые элементы;
• при постоянном изменении уровня в источнике покупают модели с верхним приёмом воды.

Перед использованием важно изучать паспорт на насос. Несмотря на то, что многие модели обладают одинаковыми характеристиками, их использование может сильно отличаться

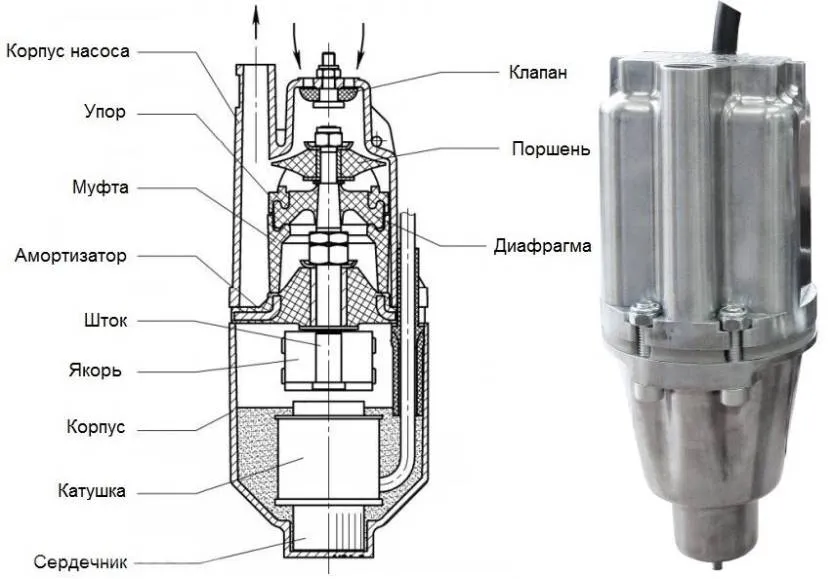

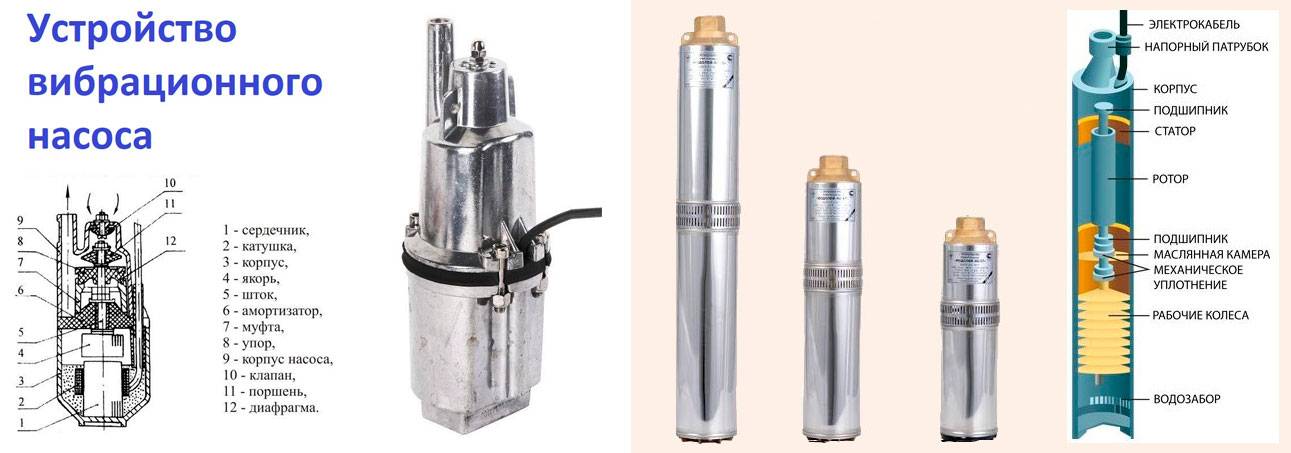

Устройство и принцип работы насоса

Основным элементом вибрационного насоса для волы является электромагнит, намотанный на П-образный сердечник. Для обеспечения электроизоляции и защиты обмотки электромагнит пропитан эпоксидной смолой и закреплен в корпусе неподвижно. Ответная часть электромагнита — ярмо, которое выполнено подвижным и прикреплено к штоку. На штоке закреплен амортизатор в виде толстостенной резиновой втулки. Вторым краем амортизатор упирается в ограничитель, лежащий на выступах внутренней полости. На конце штока закреплен гибкий резиновый поршень.

От качества изготовления поршня, точности прилегания его к седлу зависят технические характеристики устройства. Поршень разделяет внутреннюю полость конструкции на всасывающую и нагнетающую камеры. В торце всасывающей камеры расположены входные отверстия для забора воды..

При подключении к сети переменного тока электромагнит создает магнитное поле, в результате чего ярмо вместе со штоком и закрепленными на нем элементами начинает колебаться с частотой питающей сети. При движении поршня в направлении от всасывающей камеры в ней создается разрежение. Вода, минуя обратный клапан, перекрывающий входные отверстия, поступает внутрь камеры.

При движении поршня в ином направлении он тыльной стороной создает повышенное давление в нагнетательной камере, и вода начинает поступать в выходной патрубок.

Особенности использования

Особенности в использовании агрегата

Рассмотрим условия эксплуатации этих насосов на примере модели «Малыш-М»:

• Если насос проработал два часа, то его нужно выключить и дать ему «отдохнуть» хотя бы 20 минут. Это необходимо для остывания мотора. Вообще, такое оборудование не должно работать более двенадцати часов в день.
• Поскольку у этой модели верхний забор воды, то его нужно устанавливать над ее поверхностью не ниже чем на 30 сантиметров. Кроме того, нужно провести его установку так, чтобы он никоим образом не прикасался к стенкам колодца.
• Проконтролируйте, чтобы глубина подвески была не менее, чем десять метров. В противном случае ее стоит увеличить за счет провода или мягкой резиновой вкладки таким образом, чтобы она выдержала вес.

• Если вы хотите поместить глубинный насос Малышок прямо в скважину, то необходимо натянуть на него защитное кольцо, которое, как правило, всегда в комплекте. Это делается для защиты корпуса от деформаций.
• Между насосом и трубопроводом должен находиться именно гибкий шланг длиной не менее чем два метра, это обережет оборудование от смещения при температурных перепадах.
• Чтобы насос не пострадал при попадании в него грязной и мутной воды, оснастите его фильтром.

Если вы хотите, чтобы этот насос работал как часы и не давал сбоев, то необходимо хотя бы раз в пять дней проводить его осмотр.

Насос Малыш аналоги

Насос Малыш не единственный на рынке, у него есть некоторые аналоги, которые действуют подобным образом

Но, Малыш от них выгодно отличается небольшими габаритными размерами и весом. Его можно легко переносить и устанавливать. Кроме того, он работает от обычной розетки, что еще больше упрощает его эксплуатацию.

Если спросить у покупателей, каким насосам они отдают предпочтение, то можно услышать следующие названия:

• «Малыш» производства Бавленского завода.
• «Малыш» столичного производства.
• «Струмок» (г.Харьков).
• «Ручеек»( Ливгидромаш).
• «Ручеек 1» (г.Могилев).
• «Водолей 1» (г.Киров) (см. Погружной насос «Водолей» и его основные характеристики).
• «ЭТМА»( г.Вологда).
• «Нептун» (г. Конотоп).

«Малыш», «Струмок», «Родничок» и другие аналоги прошли независимые испытания в аварийном и обычном режимах. При сухом запуске и работе не сгорели двигатели у «Малыша» Московского производства, обеих видов «Ручейков» и у «Струмка».

Как рассчитать нужную высоту подъема?

Высотой подъема характеризуется напор воды. Показатель помогает сориентироваться в величине расстояния, которое может преодолеть поток перекачиваемой жидкости по трубопроводу. Для вибрационных насосов минимальным значением высоты подъема является уровень 40 м. Средний показатель – 60 м, максимально насос может обеспечить подачу воды на расстояния до 90 м.

Определить требуемую величину напора можно путем сложения показателей:

• глубины нахождения насоса;
• расстояния между поверхностью земли и зеркалом воды;
• длины трубопровода.

Для учета непредвиденных потерь рекомендуется добавить 20% от полученного метража.

Что делать, если прибор плохо работает

Если насос плохо функционирует, его мощность уменьшилась и нет давления, нужно попробовать промыть его чистой водой, возможно, причина в засорении мусором. Разборка «Малыша» требуется, если причины поломки не были установлены при внешнем осмотре.

Ремонт включает в себя следующие этапы:

1. Необходимо отвинтить болты на корпусе, соединяющие две части прибора. Если они заржавели и их невозможно скрутить вручную, можно срезать болгаркой.
2. Поршень и другие внутренние детали следует почистить от грязи. Катушка насоса обработана компаундом, его нужно удалить из корпуса.
3. Нужно осмотреть катушку, отремонтировать и перемотать ее. Если перегорела перемотка, следует заменить ее на новую.
4. Омметром проверяется работоспособность электрошнура. При неисправности его можно укоротить или установить новый.
5. Сборка прибора. Обязательно правильно совместить отверстия, по которым проходит вода.

Проверить работоспособность насоса. Если есть дополнительные шумы, нужно лучше затянуть болты.

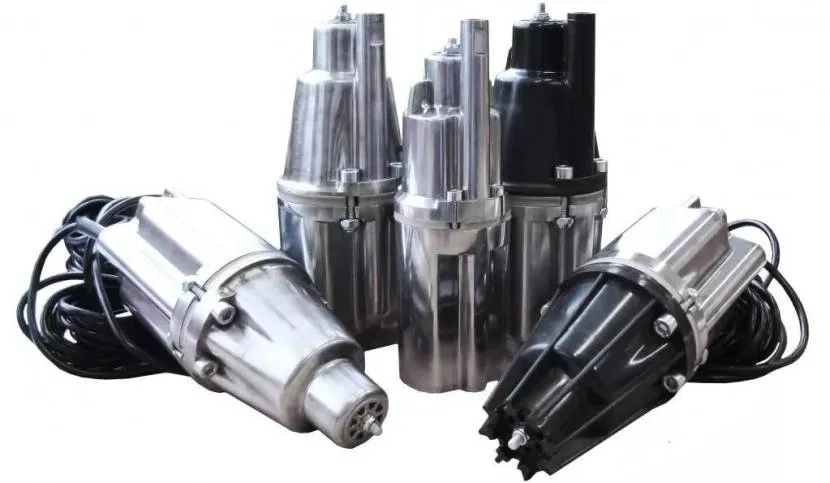

Обзор модельного ряда насосов и их отличия

Большинство вибрационников обладают одинаковой конструкцией. Однако существует ряд моделей, которые используют в конструкции существенные изменения, в той или иной степени влияющие на технические характеристики и надежность.

Базовая модель, особенности и характеристики

Самым распространенным вибрационным насосом является «Малыш». Его характеристики приняты за базовые, с ними производятся сравнения остальных моделей. Насос Малыш выпускается в нескольких модификациях, многие из которых служат для улучшения его характеристик.

Базовая модель выпускается с нижним забором воды. Такая конструкция наиболее проста технологически и допускает наиболее полное использование ресурса водоема. С другой стороны, высока вероятность засасывания с грунта твердых частиц внутрь конструкции. При длительной работе с минимальным слоем воды, когда насос еще нормально функционирует, отсутствует теплоотвод рабочего электромагнита. Это является причиной наиболее распространенной и дорогостоящей поломки — перегорания провода обмотки электромагнита.

Характеристики насоса «Малыш»:

• напряжение питания — 220 В;
• потребляемая мощность — 240 Вт;
• высота подачи воды — 40 м;
• производительность — 430 л в час;
• масса насоса — 3.4 кг;
• максимальный диаметр — 100 мм.

Насос малыш имеет базовые характеристики.

При уменьшении высоты подачи воды производительность увеличивается до 25 л в минуту.

Другие модификации насоса Малыш

Большинство вибрационных насосов являются модификациями Малыша, но можно отметить 2 модели данной торговой марки:

1. Малыш М — модифицированный. Отличается верхним расположением всасывающего клапана (насос с верхним забором воды) и встроенной термозащитой.
2. Малыш 3 — малогабаритный. Диаметр насоса 76 мм при массе чуть более 2 кг. Высота напора воды составляет 25 м.

Некоторые модификации отличаются устойчивостью к наличию твердых взвешенных частиц. может использоваться для подачи воды.

Технические параметры моделей

Основные направления модификаций связаны с улучшением технических характеристик, повышением производительности и снижением тока потребления. Увеличение производительности достигается установкой поршня большего диаметра и увеличением количества всасывающих клапанов (до 2 или 3). Снижение тока потребления достигается изменением технологии и материалов для изготовления электромагнитов.

Технические характеристики.

Большая часть выпускаемых насосов имеют сходные характеристики. Различия могут допускаться в длине кабеля питания, материале корпуса (алюминий или пластмасса) и других элементах конструкции.

Увеличение количества всасывающих патрубков, как и увеличение диаметра поршня, дает рост производительности на 10-30%, что требует использования более мощного электромагнита. В результате такие погружные насосы имеют более высокий ток потребления.

Типы вибрационного насоса

Вибрационный насос для колодца может иметь разные модификации: с верхним забором воды и с нижним забором воды.

В устройствах с верхним забором воды всасывающий клапан находится наверху. Во-первых, такая конструкция предотвращает проникновение внутрь насоса ила и песка со дна колодца. Во-вторых, корпус прибора всегда будет погружен в воду на уровень своей высоты, и поэтому будет иметь естественное охлаждение. Для повседневности данный вариант наиболее подходящий.

Агрегаты с нижним забором откачивают жидкость из резервуара до самого дна, всасывая воду с песком и грязью. Это изнашивает сам прибор и снижает качество воды. Модели с нижним водозабором рекомендуют использовать при откачке грязной воды, очистке подвала, промывки скважин – там, где не избежать воды с песком, илом и грязью. Они не подходят для забора питьевой воды.

Есть такое понятие, как дебит скважины. Характеризует оно объём продукта, в данном случае воды, добываемого за единицу времени. Продукт водной скважины измеряется в литрах. Использование насоса с нижним забором целесообразно в ситуациях, когда нужно повысить дебит новой скважины, произведя её прокачку. При этом происходит разрушение пород воротника скважины от вибраций насоса.

Если для модификаций с верхним водозабором достаточно спонтанной термозащиты в виде погружения в воду, то для устройств с нижним забором термозащита усиливается искусственно. При перегреве насос автоматически выключается до момента полного остывания.

Стабилизатор напряжения

Если мощность прибора вызывает сомнение, то необходимо приобрести стабилизатор напряжения, так как, скорее всего, это связано со скачками в электросети. При падении производительности электроэнергии насос уже не сможет поднимать воду на заявленные 50 м. Для данного устройства скачки электроэнергии как вверх, так и вниз крайне неблагоприятны.

Важно! Целесообразнее предотвратить поломку прибора и приобрести заранее стабилизатор напряжения

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Особенности выбора шланга

Одной из главных трудностей при покупке оборудования для многих пользователей становится выбор диаметра шланга для насоса «Малыш». От этого параметра зависит то, насколько долго прослужит приспособление. При выборе учитывают следующие особенности:

• на часть шланга, погружаемую в воду, надевают насадку для фильтрации грязи и крупных частиц;
• перед запуском шланг нужно заполнить водой;
• если насос будут использовать круглый год, то нужно подбирать аксессуар с высокой устойчивостью к морозу;
• резиновые изделия не подойдут для использования с «Малышом»;
• при работе со скважиной используют ПНД трубу.

От диаметра шланга зависит, сколько воды он сможет пропустить. Наиболее распространённый и универсальный вариант – это 25 мм или ¾ дюйма. Меньший диаметр допустимо использовать, если нужно подключить коммуникации сразу же к системе водопровода. Но в инструкции могут быть определённые ограничения.

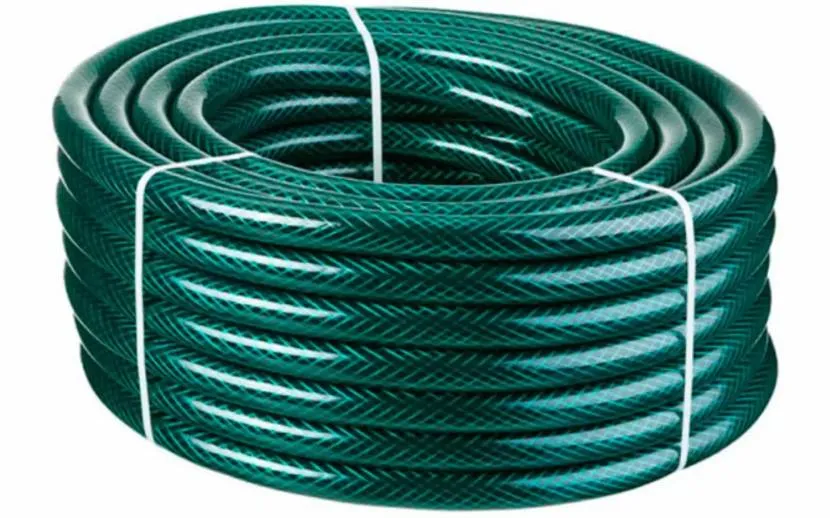

Поливочный армированный шланг для «Малыша» Источник uvelirstudio.ru

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

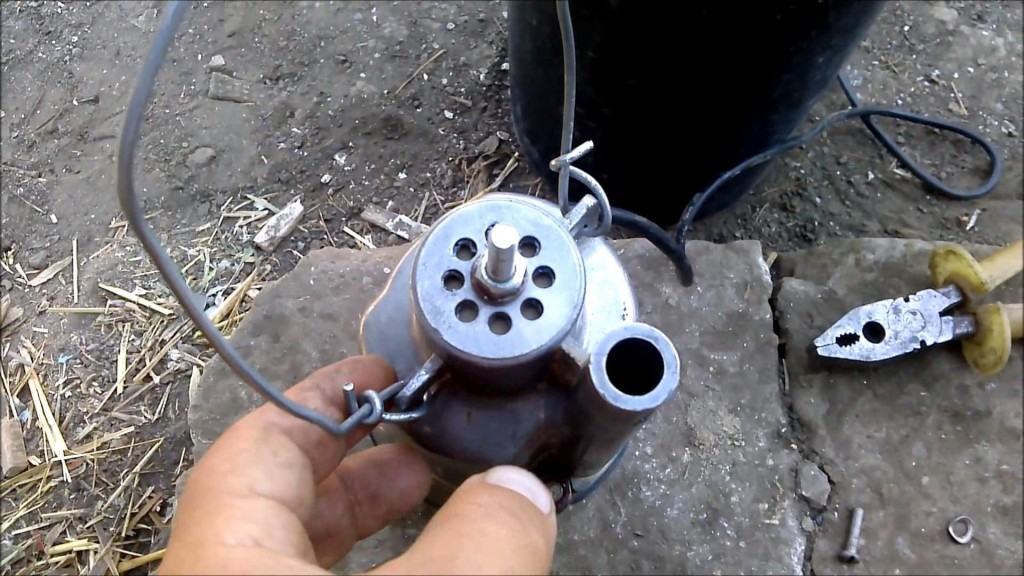

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Забор воды: использование и принцип работы разных изделий

Моделей насоса существует много, и отличия часто связаны с производителями. Однако традиционная классификация делит оборудование на 2 типа:

Верхний забор воды. Наиболее распространённый вариант, что связано с его лучшей защитой от засорения. Конструкция такова, что двигатель расположен под клапаном, в который закачивается вода и подаётся дальше. Это предотвращает чрезмерный нагрев, а если вода становится ниже допустимого показателя, то механизм автоматически отключается. Сам же двигатель остаётся в воде. Так как засос происходит сверху, то и мусора со дна проникает внутрь намного меньше. Единственный недостаток техники – работа всухую при отсутствии реле холостого хода. Оно необходимо для предотвращения засасывания воздуха.

Нижний забор воды. Такой «Малыш» чаще используется в глубоких колодцах, где его можно установить далеко от дна. Без теплозащитного реле применять устройство опасно. Это связано с тем, что двигатель находится выше патрубка. Отсутствие реле ведёт к быстрому перегреву и поломкам. Также оборудование нуждается в фильтрах песка и мусора.

Технические характеристики водяного насоса «Малыш» от разных производителей отличаются. Существует 4 классических типа вибрационных устройств.

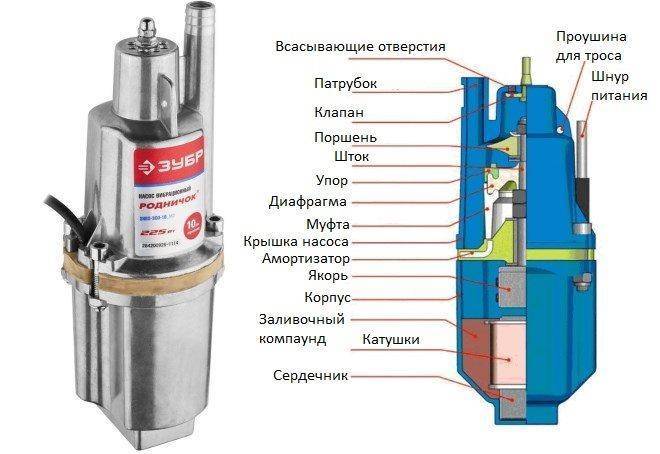

Устройство «Малыша» с верхним забором воды Источник cloudinary.com

Классическая модель

В этом исполнении вибрационное оборудование используется для небольших источников диаметром более 10 см. Применять насос можно для подачи через шланг на дистанцию до 150-200 м, однако чаще встречаются решения с ограничением до 100 м. Используют оборудование с прохладной жидкостью. Применяется нижний патрубок для забора воды.

Свойства и параметры классической модели
С какой работает мощностью	Для модели характерен средний показатель в 220-245 Вт
Может поднимать воду на высоту	до 40 м
Питание	220 В
Производительность	При 1 м высоте – 1050 л, при 40 м – 430 л. Параметры указаны для часа работы.
Глубина опускания насоса	не более 5 м
Сколько может функционировать	2 часа без перерыва
Масса	3,5 кг
Какое даёт давление	0,4 мПа

Для корректной работы насоса «Малыш» нужен шланг диаметром 18-22 мм. При покупке этой модели нужно учитывать, что часто в комплекте полностью отсутствует шнур. Его подбирают по длине, исходя из потребностей. Стали появляться варианты с защитными реле и другими деталями в комплекте. Однако самые дешёвые предложения их не включают.

Модель насоса «Малыш классический» Источник onlinetrade.ru

Вариант «Малыш-К»

Ещё один вариант базовой модели, который соответствует по параметрам на 100%. Однако в комплектации есть реле защиты от перегрева.

Серия «Малыш-3»

Усовершенствованная модель погружного насоса с улучшенной комплектацией. Её используют в колодцах и скважинах с малой глубиной погружения и диаметром от 8 см. К отличительным особенностям относят:

• полностью монолитный блок, полностью изолированный вместе с электрическим проводом;
• не такая большая мощность, необходимая для применения в малодебитных скважинах, – 165 Вт;
• можно погружать на глубину до 20 м, сохраняя производительность в 0,43 куб. м/час;
• вес, не превышающий 3 кг.

Используемый диаметр шлангов – 25 мм, или 3\4 дюйма. Даже заводская комплектация содержит интегрированный электрический кабель длиной в 30 м.

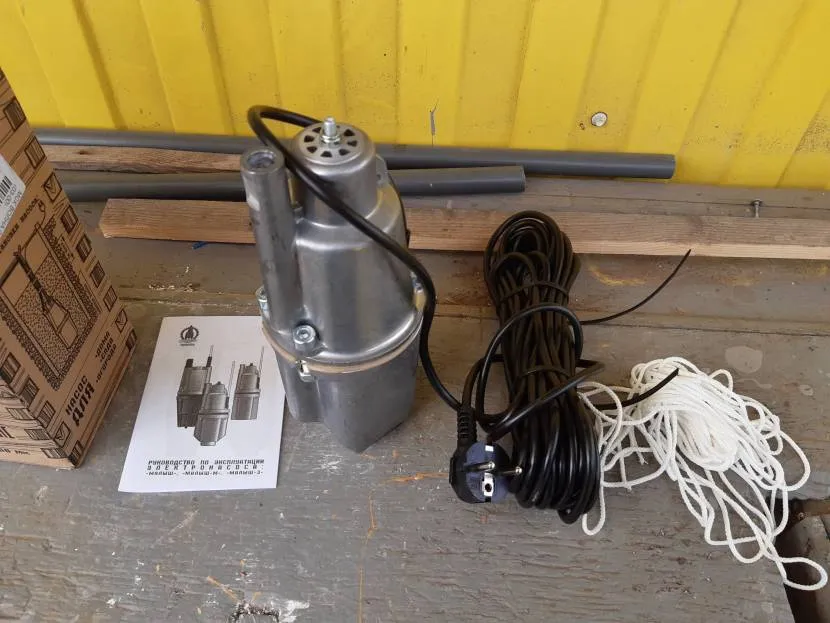

Насос «Малыш-3» с длинным кабелем Источник blogspot.com

Погружной насос: как это работает

На самом деле, имеется всего два основных типа насосов. Это насосы погружного типа и, соответственно, непогружного (иногда такие еще называют поверхностными). Не нужно быть техническим гением для того, чтобы догадаться из одних только этих названий, в чем главное отличие их. Действительно, погружной насос требует для стабильной и безопасной работы того, чтобы его корпус был погружен в воду, откачку которой следует провести. В основном он состоит из трех частей:

1. Непосредственно насосный блок. Он располагается в самой нижней части устройства и должен оснащаться качественным фильтром. Ведь погружному насосу редко приходится работать в идеальных условиях. Ил, песок, всевозможный мусор… — все это неизбежно выведет из строя даже самое надежное устройство. Так вот фильтры должны предотвращать попадание мусора внутрь самого насоса.
2. Электрический привод. Или проще говоря – мотор. Собственно, он приводит в движение насос. В обязательном порядке привод должен быть загерметизирован во избежание попадания влаги внутрь мотора.
3. Всевозможная электрическая, электронная, предохранительная и т. д. начинка.

Кроме того, насос «Малыш» относят к так называемым вибрационным. Эти насосы очень популярны среди дачников, так как имеют весьма простую конструкцию (в ряде случаев их можно даже отремонтировать собственными руками) и при этом развивают достаточную мощность.

На данном изображении представлено описание составных частей понружного насоса.

Вибрационный насос при включении преобразует электрическую энергию в электромагнитные колебания. Те передаются на специальный поплавок. Поплавок же, в свою очередь, начинает воздействовать на мембрану. А мембрана и начинает совершать колебательные движения, откачивая воду.

Третье место – ДЖИЛЕКС Тополь Малыш-М 10

Решение отлично подходит для организации дренажной системы и комплекса полива огорода, сада. Имеет достаточную мощность в 1,5 куб/час при глубине в 60 метров. Не подходит для комплексного водоснабжения, но для откачки и полива широко используется.

ДЖИЛЕКС Тополь Малыш-М 10 – погружной насос с оптимальной производительностью. Из положительных сторон стоит отметить простое конструкционное выполнение, которое обеспечивает высокую ремонтопригодность и несложную специфику технического обслуживания. Способен работать от стандартной системы электроснабжения – 220/230 В.

А теперь отрицательные стороны. Может перекачивать только чистую воду – в нем не предусмотрены элементы фильтрации. Издает значительный шум при отсутствии какой-либо шумоизоляции. Последний нюанс легко исправить, установив дополнительную шумоизолирующую систему. Также потребуется гашение вибрационного воздействия. Здесь, как и у большинства насосов этого типа, показатель находится на значительной отметке.

Однако ДЖИЛЕКС Тополь Малыш-М 10 – вполне приемлемое решение, если требуется обустроить несложную систему. За свою цену средство отлично выполняет поставленные задачи.

Модификации насоса

Модельный ряд представлен следующими модификациями:

Малыш (стандартный)

В нем заборное устройство для воды находится в нижней части. Помпа чаще всего качает воду из открытых источников, находящихся на значительных расстояниях, и ликвидирует затопления погребов и зданий. Во избежание поломки насоса, его не рекомендуют применять в водоемах, имеющих сильные загрязнения.

Малыш-К

Отличие от первой модели в том, что в его корпусе встроено термическое реле, отключающее насос в автоматическом режиме при перегревании. Эта функция позволяет не наблюдать за работой прибора, а заниматься своими домашними делами, в то время, когда он качает воду. Корпус насоса данной модификации может иметь маркировочное обозначение в виде буквы «П». Эта буква означает, что корпус изготовлен из пластмассы.

Если такое обозначение отсутствует, значит корпус насоса «Малыш» алюминиевый, что делает его более надежным при эксплуатации.

Малыш – М

Отличительная черта от предыдущих моделей в том, что всасывающее устройство находится в верхней части прибора. Остальные технические показатели схожи с предыдущими моделями. Такой погружной насос эффективно трудится в скважинах и колодцах. Его можно опускать и в загрязненные источники, так как, благодаря верхнему водозабору, он не будет засоряться песком и илом.

Малыш -3

В этой модификации всасывающий патрубок также расположен в верхней части насоса. Модель имеет более скромные возможности и характеристики по сравнению с другими разновидностями.

Устройство водяной помпы отличается простотой. В его состав входят: герметичный корпус, что полностью исключает проникновения в него жидкости. В корпусе помещен электрический привод, который включает сердечник с двумя катушками и вибрирующее устройство.

Специальный клапан, расположенный у устройств с верхним забором вверху, с нижним забором внизу корпуса, закрывает входные отверстия и обеспечивает свободное поступление или отвод воды при отсутствующем давлении.

Четвертое место – «БРИЗ» УРОЖАЙ БВ-0,2-40 У5

Решение предназначено исключительно для бытового использования. Вибрационный насос используется для организации подачи пресной воды из любых водоемов, включая скважины и колодцы. Касательно первых есть ограничение – диаметр свыше 100 мм и глубиной в 40 м.

Из отличительных особенностей стоит отметить следующие:

• наличие 2-х клапанов;
• нижний забор воды.

Вибрационный насос рекомендуется применять в глубоких скважинах. Этот нюанс обусловлен нижним забором воды. Необходимо следить за тем, чтобы насос всегда находится в воде. В противном случае будет перегрев.

Производительность модели находится на отметке в 720 литров/час или 12 литров за минуту. Вес агрегата составляет 3,4 кг, благодаря этому, его легко переносить и устанавливать в любом месте. Для бытового водоснабжения этого вполне хватает. За счет специфики работы издает шум, однако это решается установкой специальной шумоизоляции.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Можно ли использовать насос Малыш для скважины

Применять вибрационный агрегат отечественного производства в скважине можно, если точно соблюдать все рекомендации специалистов:

на входной шланг желательно монтировать механический фильтр и регулярно менять его (хотя бы раз в 2 месяца), диаметр водопроводных шлангов должен быть не менее 18 мм, фиксировать насос в обсадной трубе лучше на нейлоновый страховочный трос (стальной со временем проржавеет и оборвется), важно регулярно поднимать устройство и осматривать его на предмет неисправностей, загрязнений песком, при монтаже все гайки для болтов лучше сразу сменить на самоконтрящиеся, чтобы избежать их произвольного раскручивания в воде. Также перед установкой насоса важно надеть на него прорезиненную манжету

Она предотвратит удары устройства о стенки трубы

Также перед установкой насоса важно надеть на него прорезиненную манжету. Она предотвратит удары устройства о стенки трубы
