Коллекторный шкаф: назначение, разновидности и преимущества
Коллекторный шкаф
Коллекторный шкаф – защитная конструкция, оберегающая смесительный узел от постороннего вмешательства. По сути, это короб, установленный в горизонтальном положении, оснащенный крепежными механизмами и дверцей.
Использование такого шкафчика дает возможность расположить коллекторный узел в удобном месте без ущерба для интерьера и технического наполнения. Таким образом, коллекторно-смесительный узел можно разместить в любой комнате, не опасаясь, что содержимым заинтересуются дети и домашние питомцы.
Различают два типа коллекторных шкафов:
Наружные монтируются на поверхность стены с помощью специальных крепежей и ножек (при необходимости корректировки по высоте). Выводные щели прикрываются съёмными металлическими накладками. Сам шкаф покрыт порошковой краской или антикоррозийным составом по бокам, дверца может быть в белом, бежевом или другом цвете по вкусу потребителя.
Наружный коллекторный шкаф
Встраиваемые устанавливают в нишу либо закрывают вагонкой или гипсокартоном. Боковые части, как правило, не окрашены, так как в них расположены крепежные и выводные пролеты. Фасад окрашивается в белый цвет, но также возможны варианты.
Встраиваемый коллекторный шкаф
Оба вида конструкций обязательно имеют крепкий замок, защиту от возможных термических ожогов. Шкафы располагают не ниже уровня пола, но и не поднимают слишком высоко. После установки короба, процесс сборки коллектора водяного пола проходит согласно задуманной схеме. При этом, все отводы остаются легко доступны для укладки контуров.
Внутрь шкафа можно поместить также и счетчик водоснабжения, совместив все контуры в одной точке. На стене вся конструкция будет выглядеть в разы эстетичнее, нежели связка труб водяного контура отопительной системы с многочисленными датчиками, вентилями и кранами.
Обустройство насосно-смесительного узла
Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.
Элементы для сборки
Приобретаете все компоненты, необходимые для сборки узла.
Что требуется для сборки смесительного узла
Основные детали для контура в помещении площадью 20 м кв.:
- циркуляционный насос мощностью 15/4;
- два терморегулируемых коллектора;
- смесительный клапан;
- два обратных клапана;
- фитинги с накидной гайкой (обычно 16х2);
- муфты с переходом на наружный и внутренний радиус;
- сантехнический лён для уплотнения соединений;
- силиконовый герметик Unipak.
Коллектор теплого пола
Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.
Таблица. Пошаговая инструкция по сборке.
Шаги, фото
Описание действий
Шаг 1
На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.
Шаг 2
Снизу находится вход обратки.
Шаг 3
Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.
Шаг 4
Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.
Шаг 5
Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.
Шаг 6
Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.
Шаг 7
Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.
Шаг 8
После того как втулка будет хорошо затянута, прикручиваете сам клапан
Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды.
Шаг 9
Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.
Шаг 10
К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.
Шаг 11
Сам смесительный узел уже собран
Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.
Шаг 12
Насос будет находиться слева, на выходе из смесителя.
Шаг 13
Снизу к тройнику через угловой переходник присоединяется коллектор.
Шаг 14
На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.
Шаг 15
Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.
Шаг 16
Гайка хомута как раз идеально входит в отверстие трубки.
Шаг 17
Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.
Шаг 18
Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.
Шаг 19
Теперь коллектор нужно снять и закрепить хомуты к панели.
Шаг 20
Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.
Шаг 21
Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.
Как выглядит собранный смесительный узел
В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.
Выбор и монтаж
Установка смесительных узлов не обязательна для отопительных систем, работающих при низкотемпературном режиме 70/50 или 65/50. Если установить коллектор перед подключением обратной трубы к котлу отопления, то температура поступающей жидкости в приемную гребенку будет соответствовать норме.
Смесительный узел можно изготовить самостоятельно. Для этого необходимо приобрести трубы определенного диаметра (согласно предварительным расчетам), запорный клапан и температурный датчик. Лучше всего приобрести коллектор в сборе, где этот элемент уже присутствует в конструкции. Однако предостерегаем, при самостоятельном изготовлении существует большая вероятность допущения ошибки, которая отразится на работе всей системы.
Так какой же смесительный узел для теплого пола необходимо устанавливать? Прежде всего, необходимо учитывать площадь нагрева, объем теплоносителя, температурный режим работы автономного отопления. Согласно этим параметрам подбирается модель коллектора, в состав которой будет входить смесительный узел требуемой конструкции.
Подробнее о работе и настройке узла смешивания можно узнать из видеоматериала.
https://youtube.com/watch?v=KI8RRvEJQ10%3F
2023 prestigpol.ru
Шаг 3. Подготовка черновой поверхности
Иначе образуются воздушные карманы и пробки, которые приводят либо к возрастанию гидравлического сопротивления в контуре либо к его полной остановке и монтаж водяного теплого пола своими руками будет некачественный.
С подобного рода дефектами затруднительно бороться и они будут давать знать о себе регулярно.
Шаг 4. Гидроизоляция пола
Даже теоретически возможное минимальное увлажнение, может серьезно ухудшить теплоизоляционные свойства утеплителя и повредить систему труб и электрические маты. Эта процедура простая и недорогая.
Просто покройте весь ваш черновой пол пленкой.
Обустройство насосно-смесительного узла
Каждый производитель предлагает свои конструктивные решения смесителей для тёплых полов. Однако готовые узлы, особенно импортные, достаточно дорогие, тогда как собрать такое устройство можно самостоятельно из отдельных элементов. Как сделать такой бюджетный вариант, мы расскажем далее, взяв за основу вариант с трёхходовым клапаном.
Элементы для сборки
Приобретаете все компоненты, необходимые для сборки узла.
Что требуется для сборки смесительного узла
Основные детали для контура в помещении площадью 20 м кв.:
- циркуляционный насос мощностью 15/4;
- два терморегулируемых коллектора;
- смесительный клапан;
- два обратных клапана;
- фитинги с накидной гайкой (обычно 16х2);
- муфты с переходом на наружный и внутренний радиус;
- сантехнический лён для уплотнения соединений;
- силиконовый герметик Unipak.
Коллектор теплого пола
Размеры соединительной арматуры подбираются в соответствии с мощностью системы и диаметра трубопровода.
Таблица. Пошаговая инструкция по сборке.
Шаги, фото Описание действий
Шаг 1
На смесительном клапане есть стрелка, которая показывает направление движения теплоносителя. С той стороны, где она красная, должен быть вход трубы с горячей водой.
Шаг 2
Снизу находится вход обратки.
Шаг 3
Берёте переходную муфту, отделяете небольшую прядь льна и наматываете его на резьбу насухую. Форма намотки значения не имеет, попадать по шагу резьбы необязательно.
Шаг 4
Затем выдавливаете поверх льна немного герметика и пальцем распределяете его по всей окружности резьбы. Старайтесь это делать аккуратно, чтобы герметик не попал внутрь муфты.
Шаг 5
Прикручиваете переходник к смесительному клапану с той стороны, откуда будет выходить вода для контура пола.
Шаг 6
Чтобы затянуть соединение, можно воспользоваться вставленными внутрь втулки пассатижами. Выдавленные при этом излишки герметика следует убрать салфеткой.
Шаг 7
Аналогично с противоположной стороны (откуда будет заходить горячая вода) с помощью переходника с двухсторонней резьбой к смесительному тройнику присоединяется обратный клапан. Соединение хорошо затягиваете разводным ключом и снова протираете насухо.
Шаг 8
После того как втулка будет хорошо затянута, прикручиваете сам клапан
Его очень важно правильно поставить. Ориентируйтесь по стрелочке на корпусе, которая показывает направление движения воды
Шаг 9
Обратный клапан будет стоять в нижней части смесителя – там, где в него будет заходить остывшая вода из обратного трубопровода.
Шаг 10
К обратному клапану присоединяется тройник с вентилем, через который коллектор будет сообщаться со смесителем.
Шаг 11
Сам смесительный узел уже собран
Теперь нужно присоединить к нему остальное. Сначала насос, предварительно установив на соединение резиновую прокладку.
Шаг 12
Насос будет находиться слева, на выходе из смесителя.
Шаг 13
Снизу к тройнику через угловой переходник присоединяется коллектор.
Шаг 14
На выходное отверстие насоса навинчивается фитинг. В данном случае он полипропиленовый, но может быть и любой другой. Главное – качественно выполнить соединение.
Шаг 15
Для того чтобы потом можно было закрепить узел на стене и обеспечить коллектору отступ для прохождения под ним трубы обратки, воспользуйтесь сантехническим хомутом. Обычно он крепится на шпильку, но в данном случае мастер отрезал 2 см от пропиленовой трубы, чтобы воспользоваться ею как подставкой.
Шаг 16
Гайка хомута как раз идеально входит в отверстие трубки.
Шаг 17
Устанавливаете хомуты. В данном случае их будет три: под коллектором обратки, под полипропиленовым фитингом слева от насоса и справа, под вентилем на входе горячей воды.
Шаг 18
Когда вы покупаете узел в сборе от производителя, в комплекте есть специальный экран, на который он устанавливается. Так как мы собираем его сами, в качестве экрана можно использовать кусок листа OSB, вырезанного по нужному размеру. Поставьте на него собранный узел, подложите в нужных местах хомуты с подставками и обрисуйте их контуры, чтобы было видно, где выполнять крепления.
Шаг 19
Теперь коллектор нужно снять и закрепить хомуты к панели.
Шаг 20
Для этого в них по центру нужно просверлить тонкие отверстия, и саморезами прикрутить к плите.
Шаг 21
Когда смесительный узел будет установлен на штатное место и зафиксированным хомутами, останется только присоединить к нему со стороны насоса коллектор тёплого пола.Примечание! В данном случае мастер собирает эту часть конструкции из полипропилена, но так как у вас наверняка нет для него специального паяльника, можно использовать соединительную арматуру из латуни.
Как выглядит собранный смесительный узел
В конечном итоге смесительный узел ручной сборки будет выглядеть так, как показано на фото, и мы очень надеемся, что у вас всё получилось.

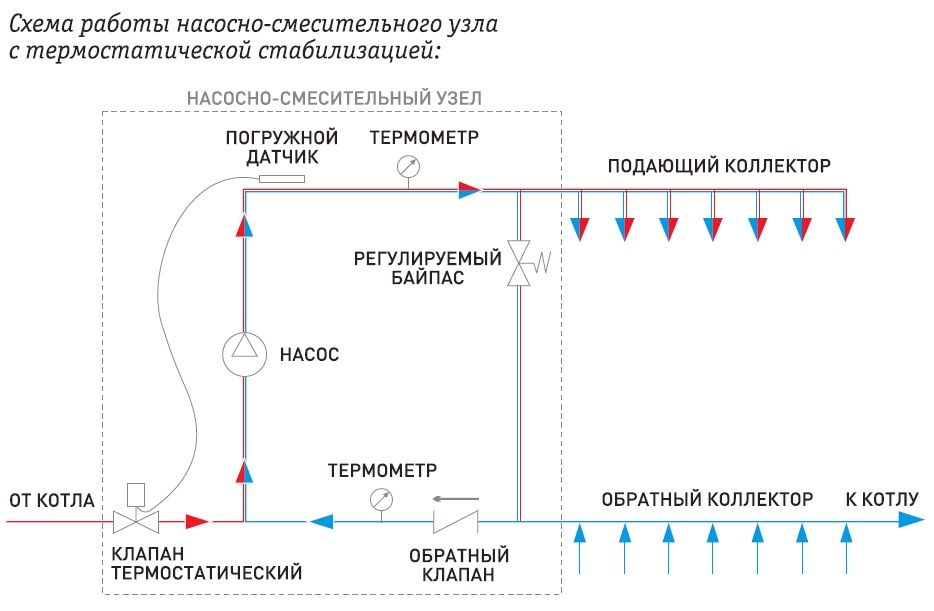

Назначение и устройство смесительного узла
Во входной гребень одновременно с горячим теплоносителем попадает некоторое количество уже успевшей остыть жидкости, что фактически и понижает его температуру. На практике это происходит посредством узла смешения. Смесительный узел для теплого пола функционирует по следующему принципу: нагретая жидкость доходит до гребенки, и если ее температура оказывается выше необходимой, то открывается предохранительный клапан и начинается подача охлажденной обратки. Потоки нагретой и холодной жидкости смешиваются пока не будет достигнута требуемая температура, после чего доступ горячего теплоносителя закрывается.
Установка коллекторного узла преследует две цели. Во-первых, через него регулируется температура теплоносителя, а во-вторых, он обеспечивает циркуляцию жидкости в контуре. Такие возможности объясняются его конструктивными особенностями – он содержит три важных компонента:
- предохранительный клапан – он дозировано, точно по необходимости, подпитывает обогревающий контур нагретой жидкостью в соответствии с температурными показателями на выходе.
- циркуляционный насос, гарантирующий равномерный нагрев всей поверхности пола за счет сохранения заданной скорости движения теплоносителя.
- термостат для водяного теплого пола, подсоединенный к клапану.
На заметку
Для домов с несколькими помещениями, обогреваемыми теплыми полами, узел смешения необходимо установить в каждом из них отдельно либо в наиболее близко расположенном распределительном шкафу.
Схемы подключения клапана к системе отопления
Когда есть понимание, что такое трехходовой клапан и в чем состоит его работа, можно рассмотреть различные схемы подключения, зависящие от назначения и роли элемента в отоплении дома. Установка термосмесительного клапана производится в таких случаях:
- Для защиты твердотопливного котла от воздействия конденсата и температурного шока после внезапных отключений электроэнергии.
- Теплоноситель в контурах теплых полов должен прогреваться не более чем до 45 °С, что обеспечивается смесительным узлом с трехходовым краном.
- Для поддержания необходимой температуры теплоносителя в разных местах системы.
Чтобы защитить тепловой агрегат на твердом топливе от образования конденсата, нельзя во время его разогрева допускать подачу в котловой бак остывшей воды из радиаторной сети. Для этого используется следующая схема подключения котла с байпасом и трехходовым смесительным клапаном:
Схема работает так. Пока теплогенератор не прогрелся, вода циркулирует по малому кругу через байпас. При нагреве теплоносителя в обратке до 50-55 °С клапан начинает открываться и подмешивать холодный теплоноситель из системы. При выходе отопителя на рабочий режим байпас перекрывается и весь поток идет через радиаторы. Подробнее эта тема раскрыта на видео:
В системе теплых полов данный элемент выполняет те же функции. Циркуляционный насос гоняет теплоноситель по греющим контурам до тех пор, пока он не начнет остывать. Как только это произойдет, сработает датчик и термоголовка, после чего трехходовой клапан станет добавлять в замкнутый контур горячую воду, идущую от котла. Как своими руками правильно выполнить монтаж коллектора теплых полов, насоса и клапана, показано на схеме:
Следующий пример использования и подключение этой важной детали – обвязка твердотопливного теплогенератора и буферной емкости, являющейся аккумулятором тепла. Чтобы прогреть ее целиком достаточно быстро, температура подаваемого теплоносителя должна быть от 70 до 85 °С, каковая вовсе не нужна в системе радиаторного отопления. Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом
Понизить ее как раз и помогает трехходовой клапан, установленный за емкостью вместе с отдельным циркуляционным насосом.
Сложная отопительная система большого коттеджа может иметь множество потребителей, подключаемых посредством гидрострелки и распределительного коллектора. Причем в каждый из контуров надо подать теплоноситель с разной температурой. Самая высокая нужна бойлеру косвенного нагрева, поэтому на подводке к нему регулирующей арматуры нет. Остальным потребителям нужен более холодный теплоноситель, а потому они подключены через трехходовые клапаны.
Узел подмеса с двухходовым клапаном для теплого пола
2-х ходовой тип устройства также называют питающим. На нем имеется термостатическая головка, укомплектованная жидкостным датчиком, в постоянном режиме контролирующим степень нагрева рабочей среды, которая подается в контур пола. Головка служит для открытия/закрытия клапана, в результате чего поступление горячей воды от нагревательного котла добавляется или отсекается.
Подмес потоков осуществляется так: вода из обратки поступает постоянно, а нагретый теплоноситель подается в случае необходимости, благодаря тому, что клапан регулирует этот процесс. В результате система обогрева пола не перегревается никогда и тем самым срок ее эксплуатации увеличивается.
У двухходового устройства малая пропускная способность, поэтому регулировка температуры рабочей среды осуществляется плавно. Специалисты при подключении смесительного узла для теплого пола отдают предпочтение использованию данного типа клапана. Правда, существует ограничение на его применение – обогреваемая площадь не должна превышать 200 «квадратов».
Как сделать узел подмеса своими руками
Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.
При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.
Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:
- двухходовой или трёхходовой клапан;
- специальные гайки;
- ручной отводчик воздуха;
- клапан обратки;
- шаровой кран;
- циркуляционный насос;
- зажимы;
- несколько тройников;
- приборы для измерения температуры.
Чтобы сделать своими руками терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:
Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал
Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами
Пакля поможет скрутить их друг с другом.
Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.
Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).
На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.
Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.
Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.
Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.
Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.
Каким образом можно своими руками соорудить смесительный узел
Перед установкой тщательно изучите инструкцию
Советы профессионалов:
- Обозначить возможность свободно дотягиваться до вентилей, клеммных коробок насосов, электроприводов, регулирующих клапанов.
- Устройство вывода воздуха следует установить там, где могут появиться воздушные пузыри
- Не упускать из виду данные температуры теплоносителя при покупке контурных труб
- Постарайтесь не устанавливать поток жидкости на участках с минусовой температурой. Если невозможно полностью это исключить, то стоит свести к минимуму.
- Балансировочный вентиль закроется при если установить границы максимального уровня температуры
- На элекродеталях устройства недопустимо попадание любой жидкости
- в первую очередь собирается узел, а за ним электроприводы регулирующих клапанов. Затем подается питание.
Схема подключения
Главное в технологии — монтаж термометров, встраиваемых в падающий и возвратный клапан. Они выполняют — контроль нагрева воды. Предохранительный клапан -это терморегулятор. Помните, что главная ошибка установки — неправильное расположение смесительных узлов (задом на перед или вверх ногами)
Место установки, конечно, можно выбрать так, как вам удобно, но лучшие варианты это — жилое помещение, специальный коллекторный бокс, котельная. Но для лучшего распределения давления, а также вашего личного удобства, устанавливать по возможности ближе к нагревателю.
Тонкости монтажа
- Любой смесительный узел должен доходить до основания теплого пола.
- Допускается и лево и правосторонняя коммутация.
- В комнатах с S меньше 20 квадратных метров коллекторную группу необходимо присоединять к краю радиатора.
- Обязательно в конце установки сделайте пробное включение, чтобы установить пропускную мощность согласно вашему комфорту.
Уличные температурные датчики(метеодатчики)
Главная функция погодозависимых контроллеров — автоматическое регулирование температуры системы отопления на основании температуры окружающей среды. Регулярность замеров может быть выстроена автоматически (производителем) или вручную.
Средний показатель равен 20с. Если случится превышение или понижение заданных параметров контроллер перемещает заслон вентиля на 4°30’. При установке метеодатчика, вы можете забыть о «безостановочном» ручном контроле отопления.
Каждый смесительный узел имеет несколько модификаций и вариантов монтажа. Но помните, браться за сборку будучи новичком опасно для купленной вами техники. Это может привести к поломке деталей или неправильной сборке, поэтому рекомендуется приобрести уже готовую систему.
Регулировка потоков рабочей жидкости. На что обращать внимание при покупке?
Ручная регулировка производится посредством обычного шарового крана. Визуально он очень похож на простой вентиль, но имеет дополнительный выход. Арматура подобного рода применяется для принудительного ручного управления.
Что же касается автоматической регулировки, то здесь применяется специальный трехходовой клапан, оснащенный электромеханическим прибором для изменения положения штока. Его следует подключать к термостату, дабы иметь возможность регулировки температурного режима в помещении.
Помните, что при покупке клапана необходимо в обязательном порядке принимать во внимание технические параметры прибора, к которым относится следующие
- Диаметр подсоединения к отопительной магистрали. Зачастую данный показатель варьируется в пределах от 2 до 4 сантиметров, хотя многое зависит от особенностей самой системы. Если прибор подходящего диаметра найти не удалось, то придется воспользоваться специальными переходниками.
- Возможность установки сервопривода на трехходовой клапан, принцип работы рассмотрен в начале статьи. Благодаря этому прибор сможет работать на автомате. Данный момент очень важен, если прибор подбирается для эксплуатации в «теплых полах» водяного типа.
- Наконец, это пропускная способность трубопровода. Под этим понятием подразумевается объем жидкости, который сможет пройти через него за определенное время.
Установка устройства
Коллектор для теплого водяного пола монтируется по следующей схеме:
Необходимо установить рамку под прибор. Она монтируется прямо на стену в горизонтальном положении или в специально подготовленную нишу. При выборе места для установки следует ориентироваться на наличие свободного доступа к устройству для подсоединения необходимого количества трубопроводов. Также часто для монтажа прибора применяется специальный шкаф. В таком виде устройство сможет вписаться в любое помещение.
- Подключение к котлу отопления. Подача теплоносителя в систему происходит снизу, а обратка размещается сверху. Также перед рамкой нужно установить шаровые отсекающие. За кранами осуществляется монтаж циркуляционного насоса.
- Происходит установка пропускного клапана. Он должен оснащаться ограничителем температуры. За этим узлом происходит установка распределительной гребенки.
Осуществляется разводка трубопроводов к теплому полу. Элементы, по которым теплоноситель будет поступать в систему, размещают сверху. Трубопроводы от напольного отопления монтируют уже снизу.
- Если предполагается установка устройства своими руками, необходимо присоединить к распределительной гребенке запорные краны, которые оснащены терморегулятором. Когда монтируется готовый комплект, делать этого не нужно.
- Подключение коллектора к системе отопления осуществляется при помощи компрессионных фитингов. Данный элемент состоит из зажимного кольца, опорной втулки и промежуточной гайки.
- Опрессовка коллектора. После монтажа всех конструктивных элементов необходимо проверить, насколько полученная система герметична. Для этого агрегат подключают к циркуляционному насосу. С его помощью происходит нагнетания давления в системе. В таком виде водяной контур оставляют на сутки. По истечении этого времени проверяют давление. Если оно не изменилось, значит, установка произошла успешно.
Для чего нужно устанавливать клапаны в коллектор?
Схема монтажа коллектора и датчиков.
Двухходовой клапан будет пропускать тепловой носитель в одном направлении, однако он обладает небольшой пропускной способностью. Преимуществом использования двухходового клапана является то, что в данном случае тепловой носитель будет подаваться плавно и без перепадов. Подобные приспособления имеют малую пропускную способность, в связи с чем используются в комнатах маленьких размеров. Новейшие модели клапанов могут оснащаться сервоприводом. Подобный элемент является двигателем с датчиком размещения клапана. С помощью сервопривода можно с точностью открывать и закрывать отверстие пропуска жидкости.
Трехходовой клапан будет смешивать или разделять потоки теплового носителя. В корпусе конструкции располагается несколько патрубков, через которые элемент подключается к отопительным трубам. Клапан будет принимать жидкость от котла, передавать ее в отопительную систему, а также принимать жидкость из обратной трубы, для того чтобы смешивать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе системы коллектора, где не надо ограничивать расход в процессе равномерного смешивания.
Статья по теме: Двери раздвижные на балкон: выбор и установка
При длительном использовании клапан может засориться. Чтобы можно было с легкостью производить замену подобного элемента, в соединении следует использовать разъемную муфту соединения всех элементов.
Типы абсорберов в вакуумных трубчатых коллекторах.
Воздух отводится с верхней части разветвителя. Вентиль для слива следует установить в нижней части конструкции. Он будет использоваться для слива теплового носителя в процессе ремонта отопительной системы.
Некоторые из схем отопительных систем не требуют смешивания жидкостей, в таких случаях клапаны можно не монтировать. Чтобы поддерживать постоянную температуру в подобных системах, понадобится установить насос для циркуляции. Подобную конструкцию нужно устанавливать непосредственно в обратную трубу, чтобы можно было исключить лишний забор носителя тепла из отопительной системы.
