Обвязка фанкойла
Что такое обвязка фанкойла?
Обвязка фанкойла применяется для возможности подачи хладо/теплоносителя, поступающего в фанкойл, а также для регулирования расхода хладо/теплоносителя, поступающего в каждый отдельный фанкойл системы.
Состав обвязки фанкойла применяется разный и никакими нормативными документами не регламентируется, а зависит лишь от технического задания, выданного службой эксплуатации каждого конкретного административного здания. Причем требования к составу обвязки фанкойла предъявляются абсолютно разные, так что стоимость обвязки фанкойла может доходить и до достаточно значительных значений, допустим, при применении в обвязке термоманометров и достаточно дорогих балансировочных вентилей. Ниже рассмотрены наиболее распространенные варианты обвязки двух и четырехтрубных фанкойлов.

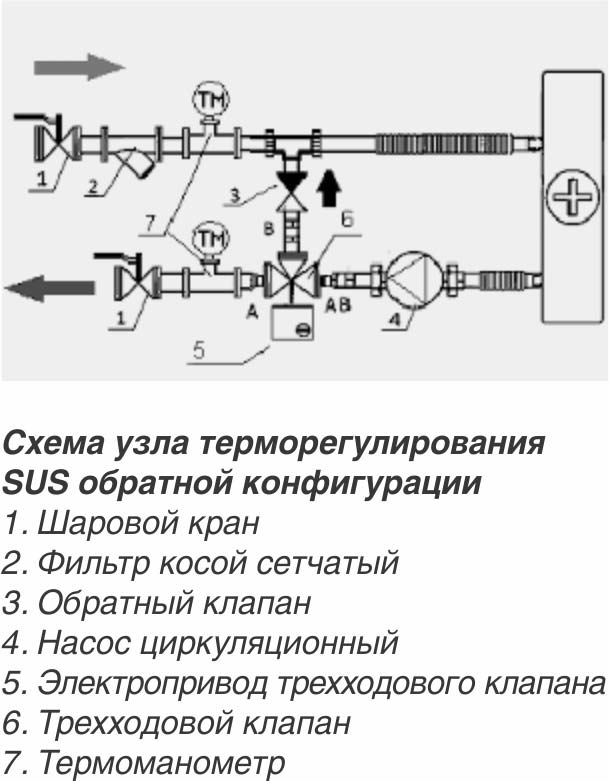

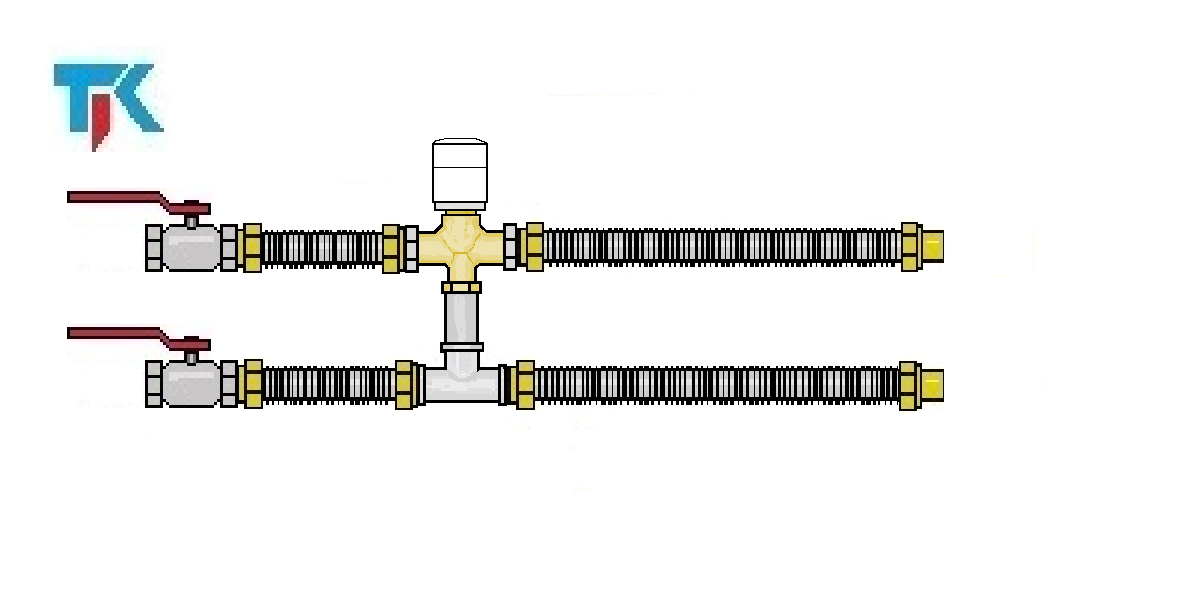

Данная схема обвязки применяется в системах с постоянной циркуляцией тепло/хладоносителя.

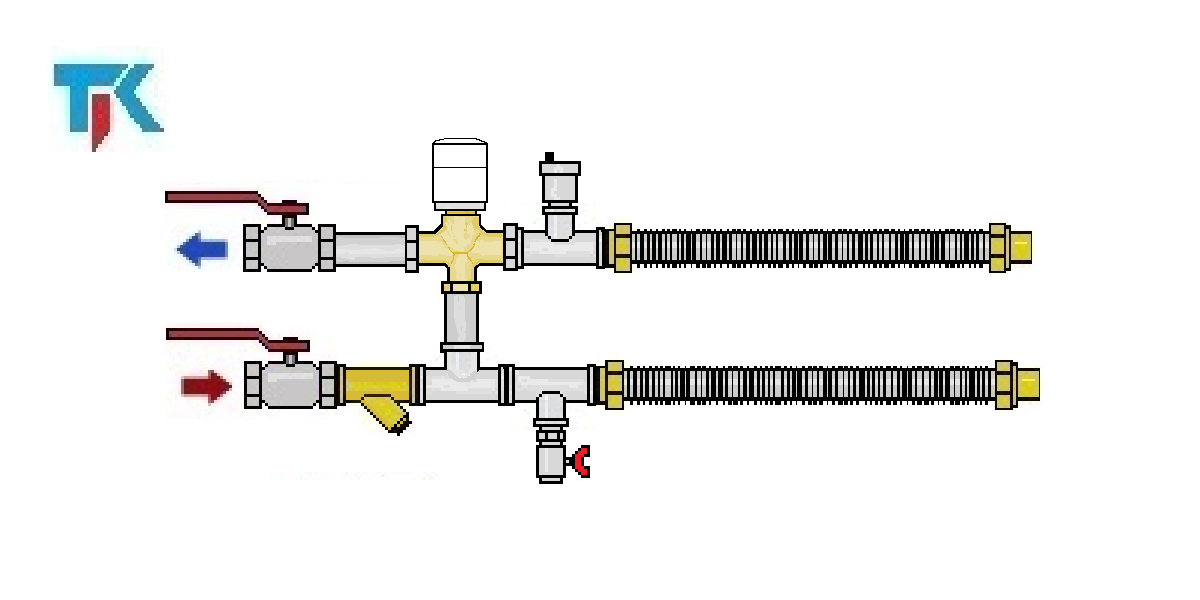

Данная схема обвязки применяется в системах с переменной циркуляцией тепло/хладоносителя
Данная схема обвязки применяется в системах с постоянной циркуляцией тепло/хладоносителя
Подключение фанкойла в несколько этапов
Первый этап
— это установка самого фанкойла на место, отведенное в проекте с последующим подключением его к системе трубопроводов подводящих воду (или любой другой теплоноситель). Опять же следует за основу брать все характеристики заложенные в проекте.
- Нельзя менять или изменять диаметры трубопроводов, материал, из которого должны быть сделаны трубы, что однозначно скажется на расходе теплоносителя через фанкойл и в дальнейшем на работоспособности самого чиллера.
- Нельзя допускать установку не предусмотренных проектом, вентилей, переходников или других элементов гидравлического контура, а также не установку таких же элементов.
- Необходимо помнить, что при работе фанкойла на его теплообменнике образуется конденсат и этот конденсат надо выводить в систему канализации.
- Для исключения застоя конденсата в дренажных трубопроводах при его прокладке обязательно на всем протяжении дренажного трубопровода необходимо выдержать уклон в 1 градус.
- Полностью исключить провалы и образование застойных зон.
- В системе канализации присутствуют не приятные запахи и попадание этих запахов через дренажный трубопровод в фанкойл, а далее в помещение, тоже необходимо исключить, предусмотрев водяной затвор или запахозапирающее устройство на дренажном трубопроводе.
Второй этап.

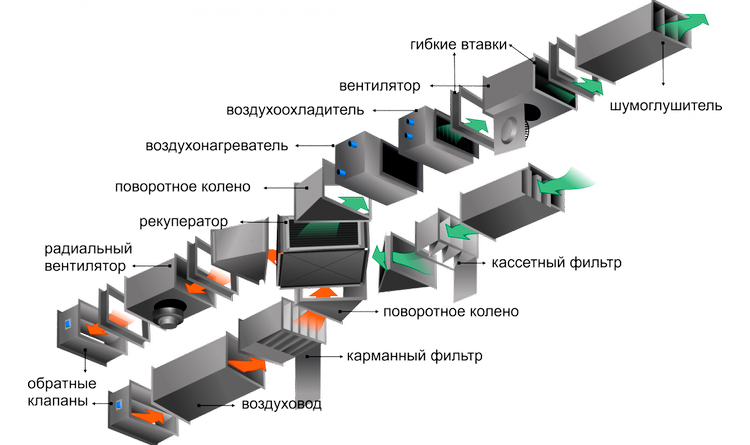

Поскольку канальные фанкойлы бывают различные по типу расположения, то самым сложным на этом этапе является подключение фанкойлов к воздуховодам.
Не все канальные фанкойлы могут подключаться к воздуховодам, поэтому этот этап больше касается тех, кто имеет такое соединение. Если же канальный фанкойл требует подключение воздуховодов, то на этом этапе производят такое соединение, по которым поступает воздух к самому фанкойлу, и по которым подготовленный воздух поступает в помещение после фанкойла
Кроме этого необходимо обратить внимание на воздуховод, обеспечивающий приток свежего воздуха, если такой заложен в проекте. Материал и сечение воздуховодов бывает различное и поэтому следует эти параметры воздуховодов соблюдать согласно тому, что заложено в проектной документации. Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение
Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор
Следует обратить внимание на длину воздуховодов, по которым воздух должен поступать из помещения и в помещение. Эта длина напрямую связана с такой технической характеристикой фанкойла как статический напор. Увеличение длины воздуховодов может привести к снижению расхода воздуха
Увеличение длины воздуховодов может привести к снижению расхода воздуха.
Третий этап
. Происходит подключение фанкойлов к сети электрического питания.
- Перед подключением неплохо было бы уделить немного время для того чтобы сверить соответствие напряжения фанкойла и сети к которой следует подключиться. Автомат, через который следует подключать фанкойл или несколько фанкойлов должен быть немного больше (примерно на 15-20%) по силе тока (амперам), чем все фанкойлы подключенные к нему. Можно воспользоваться формулой из 6 класса для расчета силы тока автомата. Р=U*I откуда I=P/U. Где Р — электрическая мощность подключенных фанкойлов; U – напряжение в сети (обычно 220 В); I – сила тока (амперы), которой должен соответствовать автомат через который происходит подключение.
- Нельзя забывать, что обязательно необходимо подключить все три провода особенно третий – заземление.
В настоящее время большой популярностью у населения пользуется спросом монтаж фанкойлов – устройств, способных охлаждать либо нагревать воздух в помещении. Такое устройство (проще говоря, теплообменник) может быть установлено в каждом помещении здания, что позволяет выбирать индивидуальный температурный режим по желанию людей, находящихся в нем. Несмотря на различия в конструкциях данных агрегатов, все они состоят из:
- фильтрующего элемента, предохраняющего систему фанкойла от попадания в нее вместе с воздухом посторонних частиц;
- самого теплообменника, с помощью которого воздух в помещении будет охлаждаться либо нагреваться, что зависит от выбранного режима работы прибора;
- вентилятора, обеспечивающего принудительный поток воздуха через теплообменник;
- электрического нагревательного элемента;
- панели (пульта) управления.

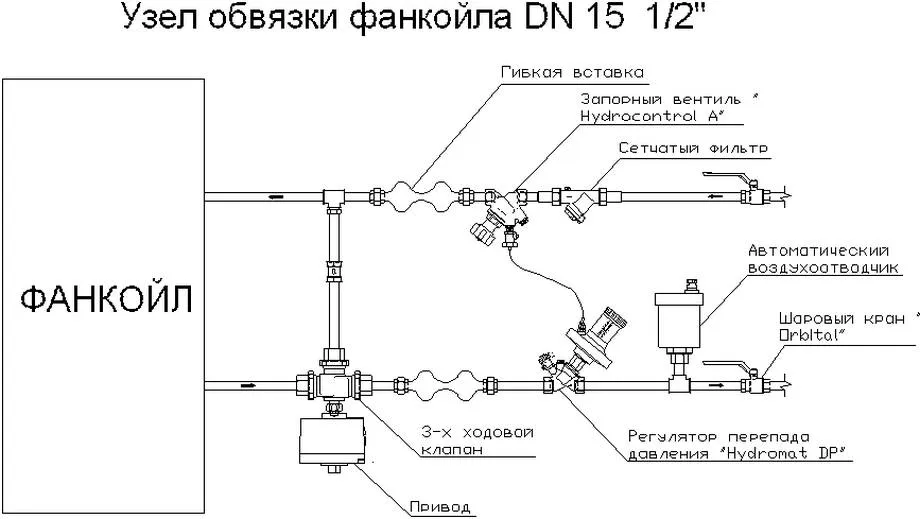

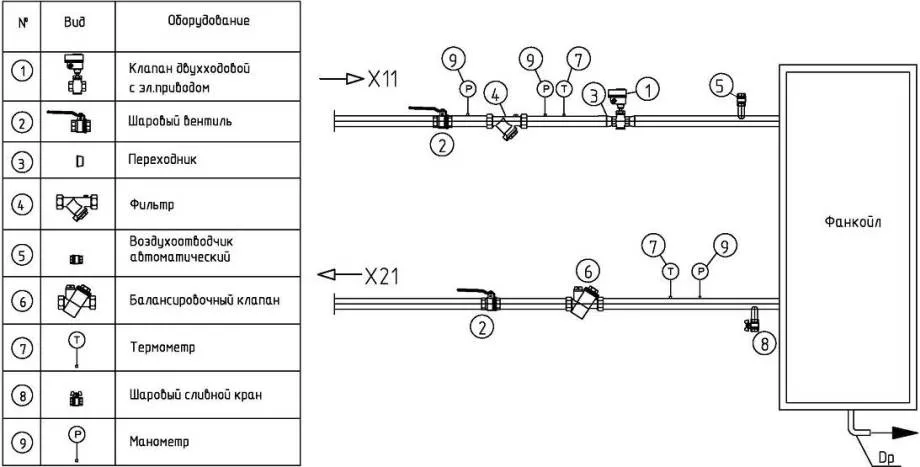

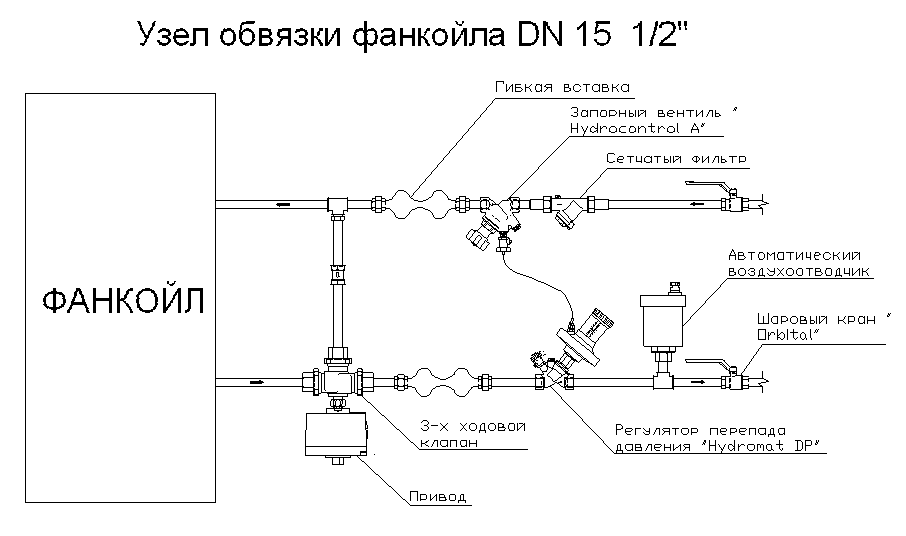

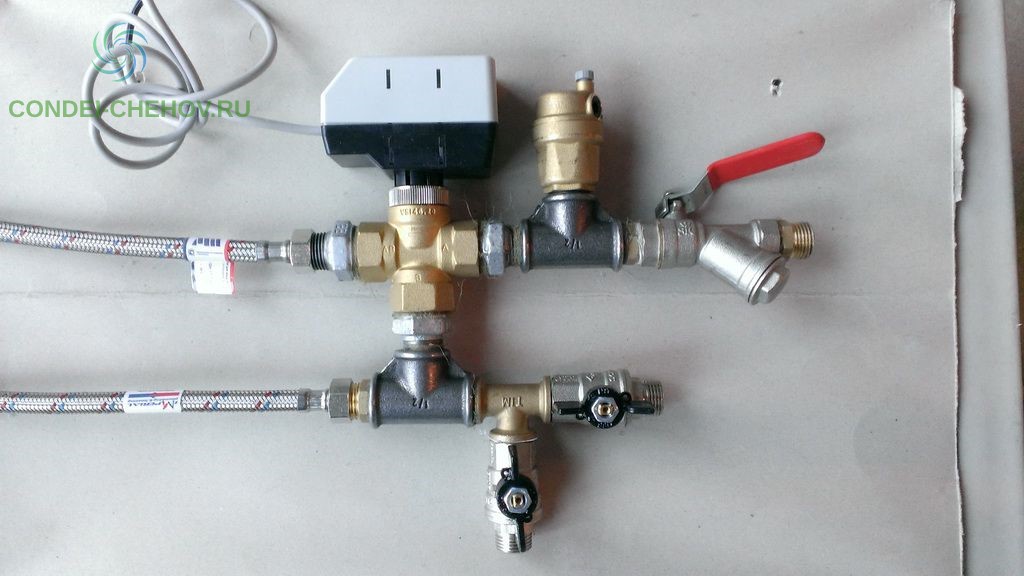

Основная схема узла обвязки фанкойла

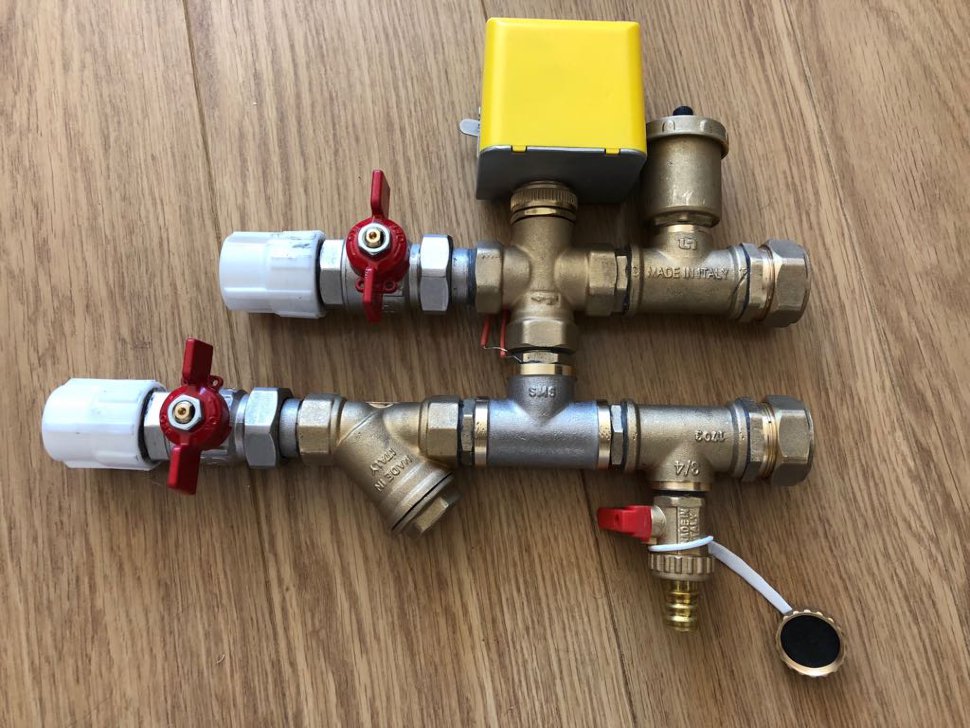

Узел обвязкифанкойлавключает в себя прямую и обратную магистрали. Трехходовые клапаны также вошли в данную цепочку. Помимо этого, цепь содержит так называемые штуцерные соединения, запорные вентили,байпасный/соединительный участки и фильтр жидкости (грязевик).
В качестве отличного дополнения в смесительных узлах используются так называемые измерительные приборы. Они контролируют уровень давления теплоносителя и текущую температуру воды.
Обвязка располагается слева или справа от самого фанкойла. Ее элементы устанавливаются по вертикальной или горизонтальной линии (оптимальный вариант подбирается в процессе монтажа). Применение самих трехходовых клапанов в подобных конструкциях позволяет уменьшить риск возникновения аварийных ситуаций во время резкого отключения электроэнергии. Теплоноситель прекращает свою работу после того, как привод проводит возвращение клапана в стандартное положение.
Регулирующие клапаны помогают эксплуатировать системы вентиляции и кондиционирования наиболее продуктивным образом, а также экономить уровень потребления энергии на подготовку теплоносителя и его циркуляцию. Данные устройства продлевают срок службы всей системы, снижая тем самым ненужные материальные затраты на ремонт и обслуживание крупных элементов.
Монтаж корпуса фанкойла
Для каждой модели фанкойла предусмотрен единственно возможный способ установки:
- Агрегаты для напольного монтажа (консольные) устанавливаются на специальных стойках. Корпус крепится к стене винтами с плоской головкой.
- Настенный вертикальный монтаж предполагает высверливание технических отверстий по шаблону, прилагаемому к оборудованию. В отверстия вставляются дюбеля, затем – винты, на которые навешивается фанкойл.
- При потолочном монтаже агрегат практически всегда устанавливается за подвесным потолком. Для того, чтобы декоративная панель выступала вровень с подвесной конструкцией, корпус крепится к потолочному перекрытию посредством анкерных болтов и монтажных шпилек либо аналогичных болтов и кронштейнов.
Что такое фанкойл и чиллер?
Фанкойлы классифицируются по месту размещения и бывают настенные, кассетные, канальные, напольные и потолочные. Бескорпусные фанкойлы монтируют за подвесными потолками и декоративными панелями. Еще фанкойлы классифицируются на вертикальные и горизонтальные.
Различают двухтрубные (только для охлаждения) и четырехтрубные фанкойлы (охлаждение и нагрев воздуха). Четырехтрубная система фэнкойлов позволяет использовать одни вентиляторные доводчики на обогрев и другие на холод одновременно. Зимой они могут работать как радиаторы центрального отопления. Соответственно, цена фанкойлов четырехтрубных выше.

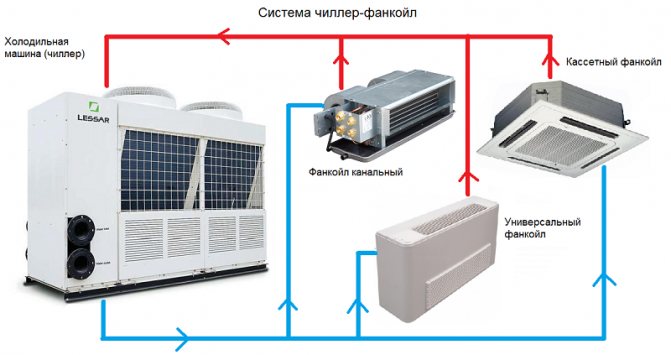

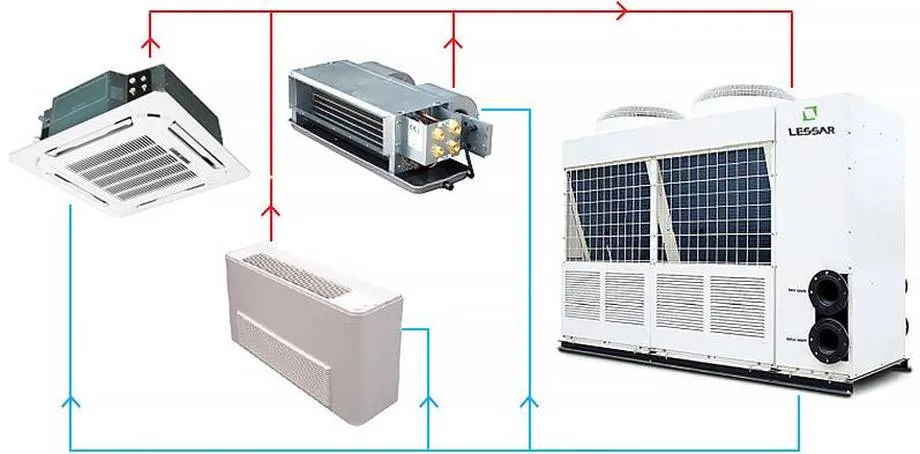

Система чиллер-фанкойл — централизованная, многозональная система кондиционирования воздуха, в которой теплоносителем между центральной охлаждающей машиной (чиллером) и локальными теплообменниками (узлами охлаждения воздуха, фанкойлами) служит охлаждённая жидкость, циркулирующая под относительно низким давлением — обыкновенная вода (в тропическом климате) или водный раствор этиленгликоля (в умеренном и холодном климате).
Кроме чиллера (чиллеров) и фанкойлов, в состав системы входит трубная разводка между ними, насосная станция (гидромодуль) и подсистема автоматического регулирования (автоматика).
Далее об автоматике.
Как это работает
Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.
Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению. Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.
Этот вариант не сложно реализовать, если планируется использовать принудительную приточную вентиляцию.
Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру
Фанкойл состоит из таких элементов, как:
- змеевик-теплообменник;
- вентилятор;
- фильтрационный блок.
В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы. В последнем случае один контур подключают к чиллеру — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.
Стоит отметить, что если принято решение использовать систему чиллер-фанкойл, то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер. Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.
Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах
Для работы вентилятора следует обеспечить каждое устройство электропитанием. Блок фильтров необходим для очистки воздушных масс и оздоровления микроклимата внутри помещения. Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.
Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т.п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.
Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.
Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой
Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком. Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.
Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.
Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах
Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние. Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 метров, а это более чем солидный показатель.
Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой. Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

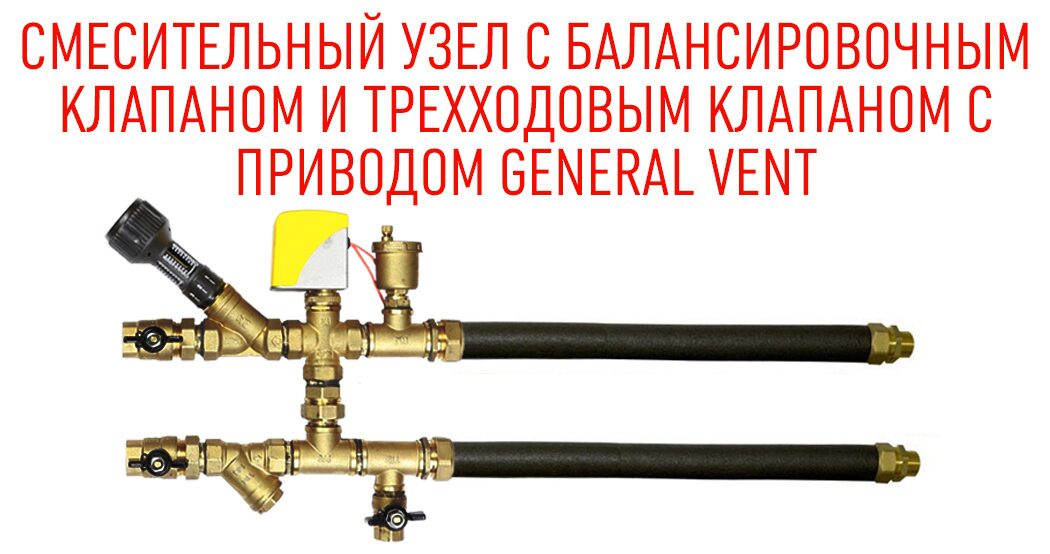

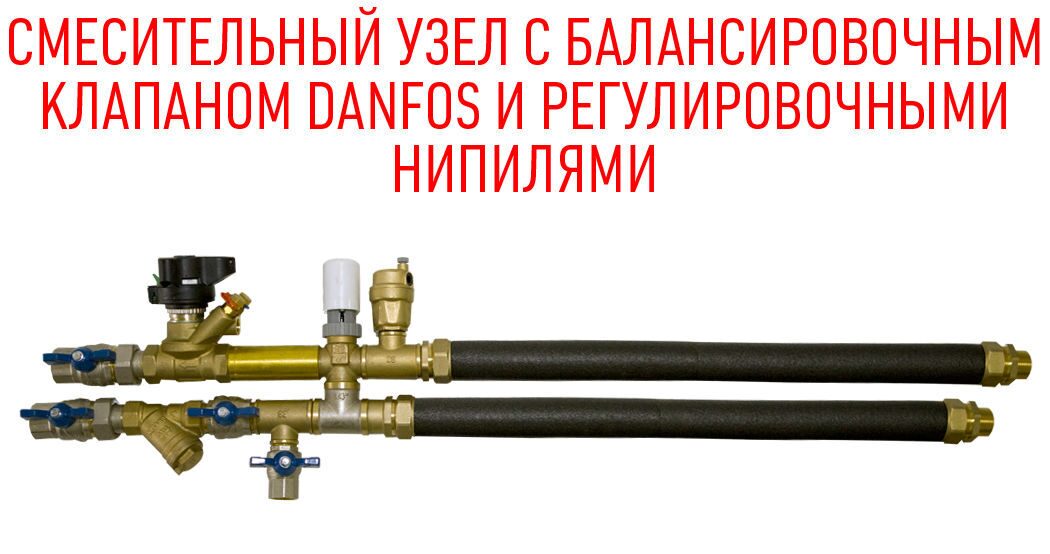

Смесительные узлы фанкойлов
БЫСТРЫЙ МОНТАЖ
БРИГАДЫ НА ВЫБОР
Пропускная способность отдела монтажей -90 кондиционеров в день
СЕРТИФИЦИРОВАННЫЕ
МОНТАЖНИКИ
Для получения сертификата монтажники обучаются на специальном курсе у дилера по технологии завода производителя.
БОЛЬШОЙ ШТАТ
СОТРУДНИКОВ
Каждый клиент получает персонального менеджера, который учитывает все потребности и пожелания клиента.
ЛУЧШИЕ ЦЕНЫ
ЭКОНОМИЯ ДО 50%
Компания постоянно проводит уникальные акции и распродажи, что дает возможность прилично сэкономить.
КОНТРОЛЬ КАЧЕСТВА
КАЖДОГО МОНТАЖА
В компании создан спец-отдел “Контроля качества”, что значительно повышает качество услуг предоставляемых компанией
Принцип функционирования клапана
В системе «чиллер-фанкойл» используются клапаны типа «открыт-закрыт». Конструкция прибора напоминает форму буквы «Т» и включает три основных элемента:
- корпус (латунный или стальной);
- обтуратор (подвижная часть, регулирующая поток жидкости),
- шпиндель (впускной, выпускной).
В фанкойлах применяются трехходовые поворотные клапаны — с поворотом затвора на 90 или 180° вокруг своей оси. Крайнее положение заслонки позволяет среде протекать только через одно сопло. В промежуточном положении устройство перемешивает входящие потоки. Клапан оснащается 3 патрубками для подключения к прямому и обратному трубопроводу.

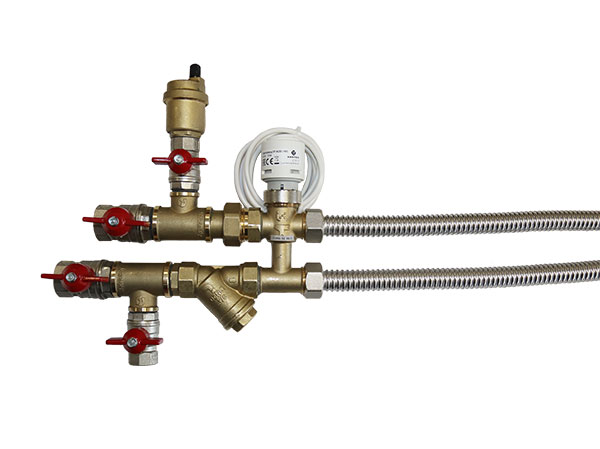

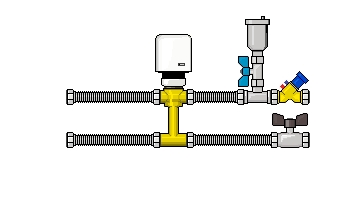

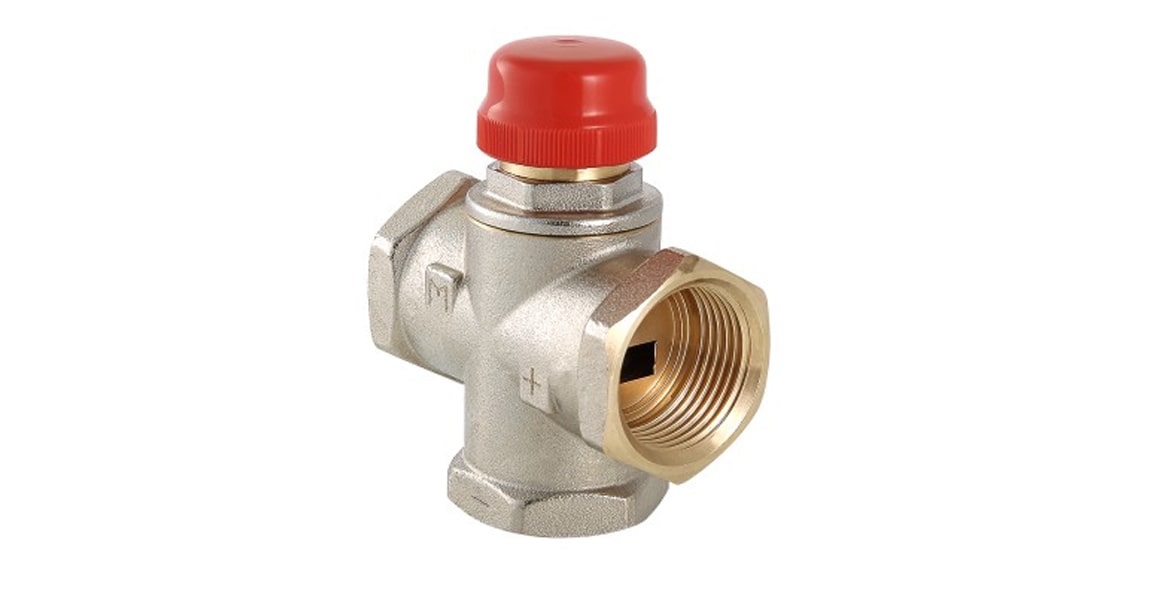

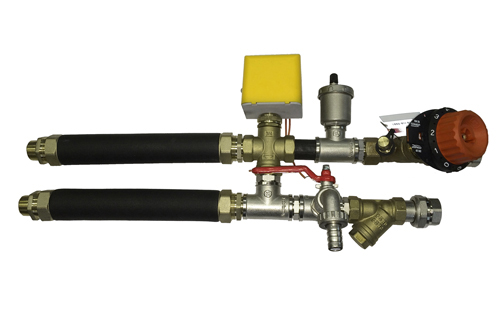

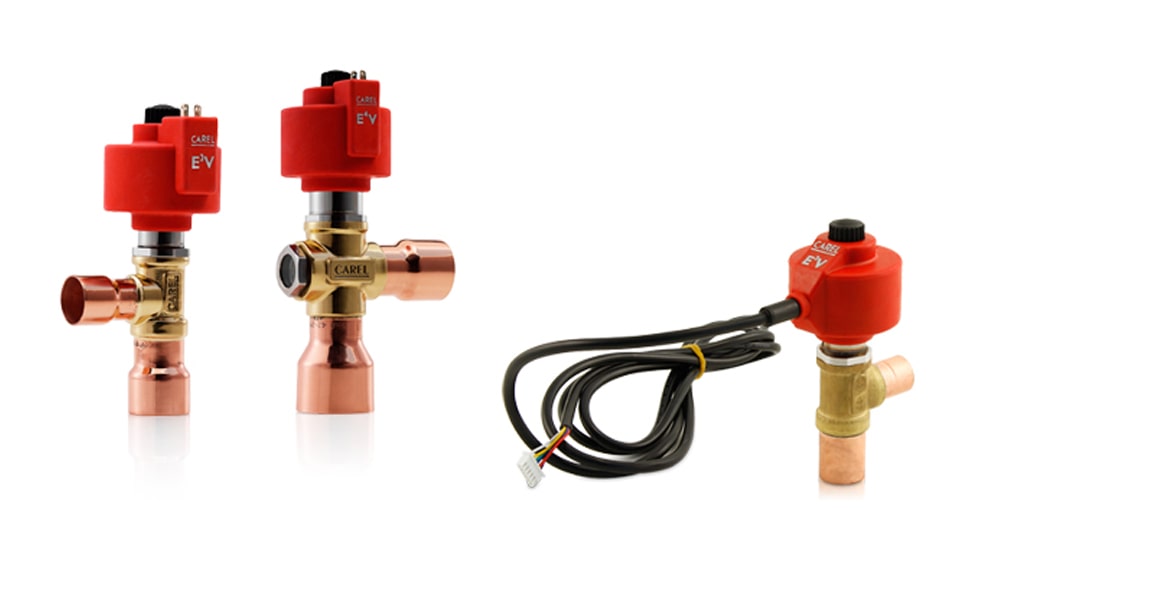

Рисунок 5. Клапан для узла обвязки фанкойла
Есть два типа 3-хходовых клапанов: нормально открытый и нормально закрытый. В первом случае клапан при снятии управляющего сигнала полностью открывается. Во втором — закрывается, перекрывая поток.
Укомплектовка
Обвязывать файнкол в кондиционере надо для возможности регулирования системы охлаждения. Устройство может работать автономно и путем регулировки вручную.

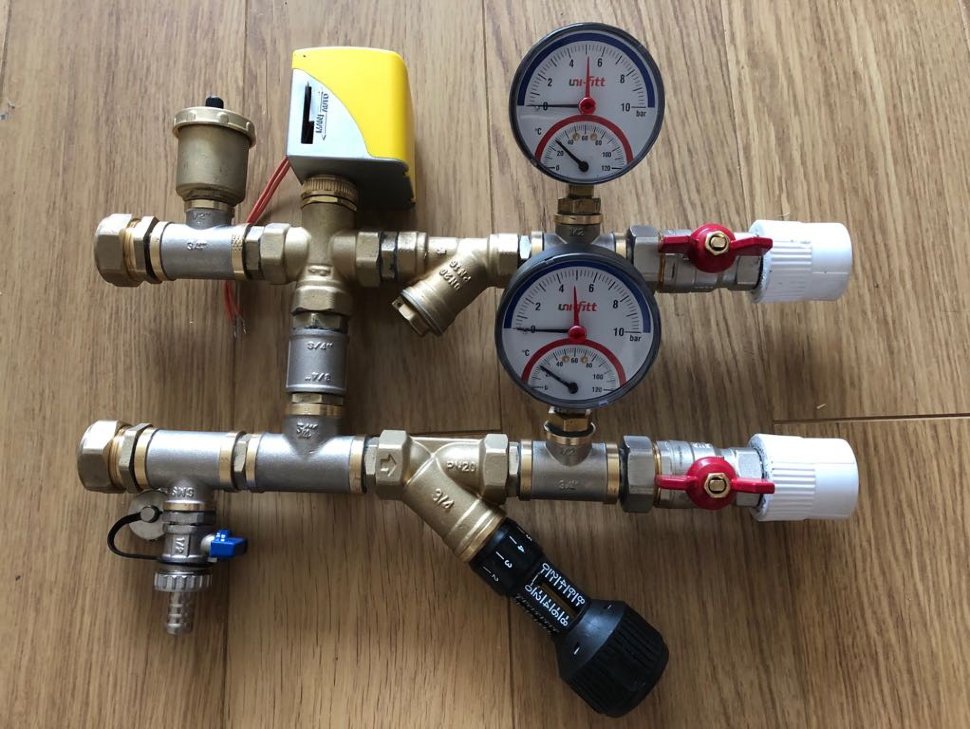

Пучек обвязки в основном имеет в своей комплектации арматуру для перекрытия потока среды, кран и прибор для регулировки. Клапаны надо использовать для регулировки носителя тепла, которое поступает в устройства обмена тепла прибора.
Компания, которая изготавливает кондиционеры, представляет для выбора пользователей разные модели пучков в 4 формах. Как заявляет производитель, продуктивность обвязочного пучка для смешивания может доходить до 3,5 кубических метра в час.
- сеть прямого и обратного вида;
- система фильтрования;
- прибор для измерения давления и градусов;
- трубопроводная арматура, используемая для перекрытия потока среды.
Трубопроводной арматурой, используемой для перекрытия потока среды считают затор, который включает в себя два и три хода.
Под словом «ход» считают присутствие у прибора нескольких точек входа и выхода.
Принцип работы клапана на два входа дает возможность поступлению жидкости только одним путем. У клапана с тремя ходами поступление жидкости происходит сразу на два направления.
Узлы для обвязки фанкойлов
Регулировочное устройство — ключевой элемент гидромодуля. Смесительный узел может оснащаться двухходовым и трехходовым клапаном. От модификации данного компонента зависит коррекция температуры в системе и производительность фанкойла.

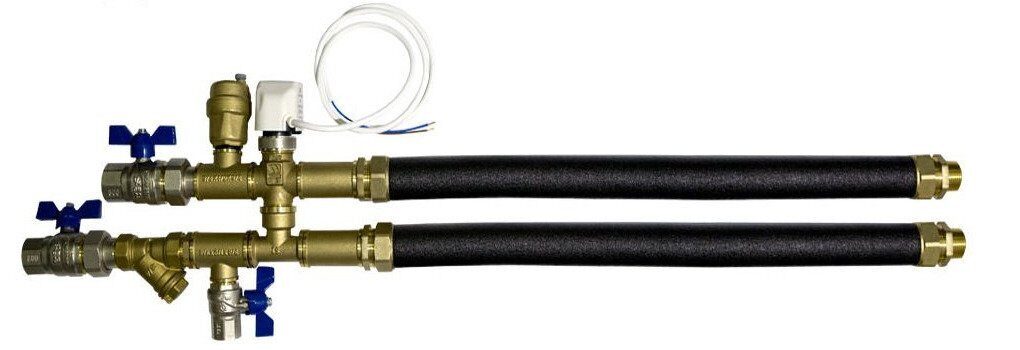

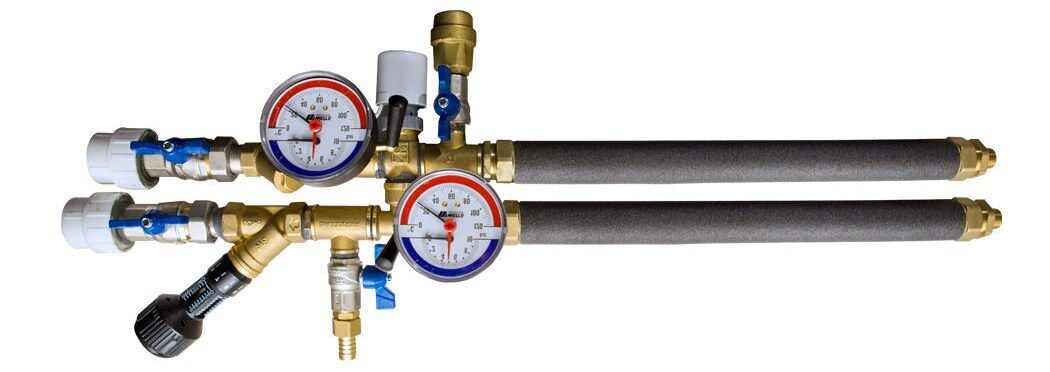

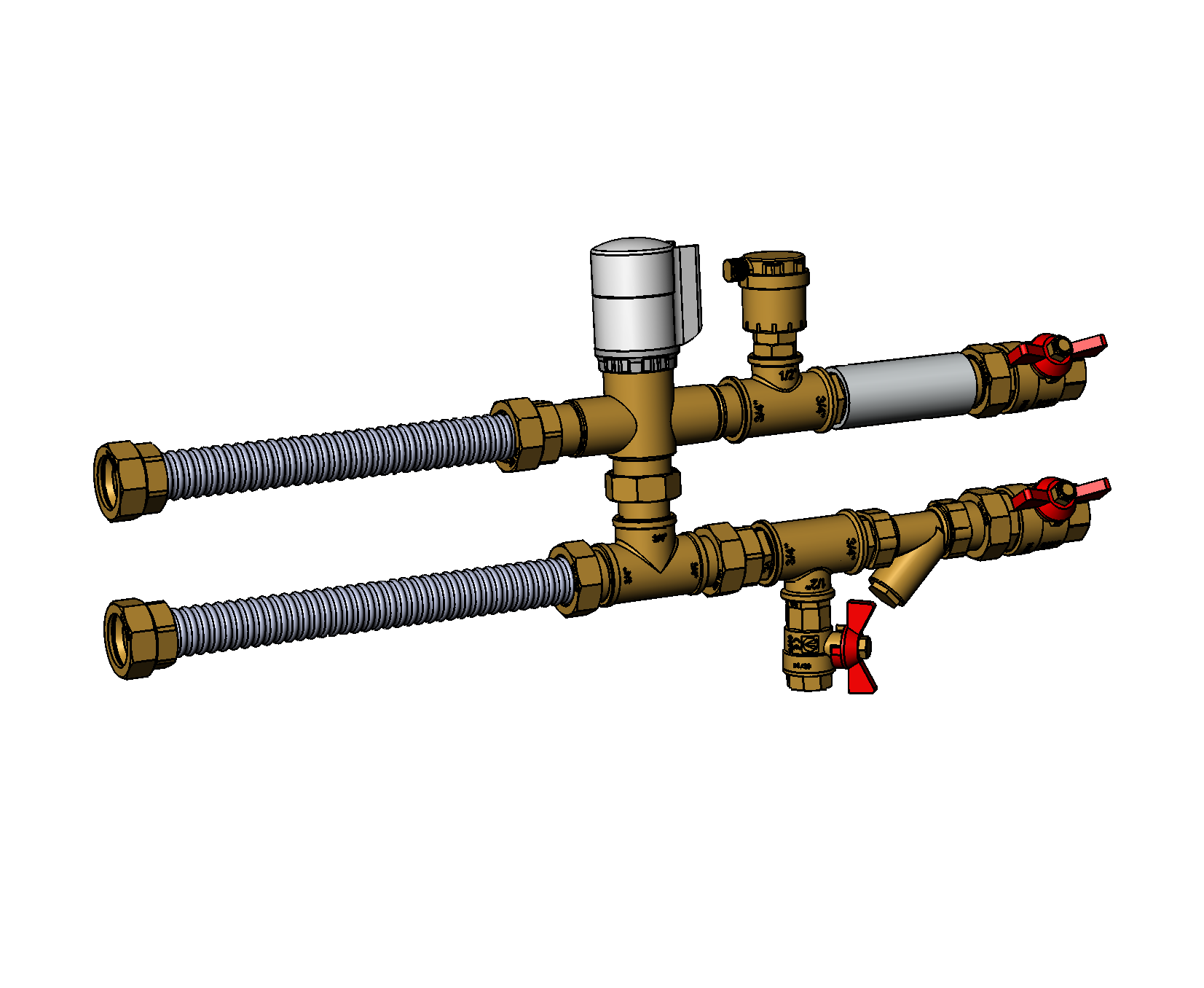

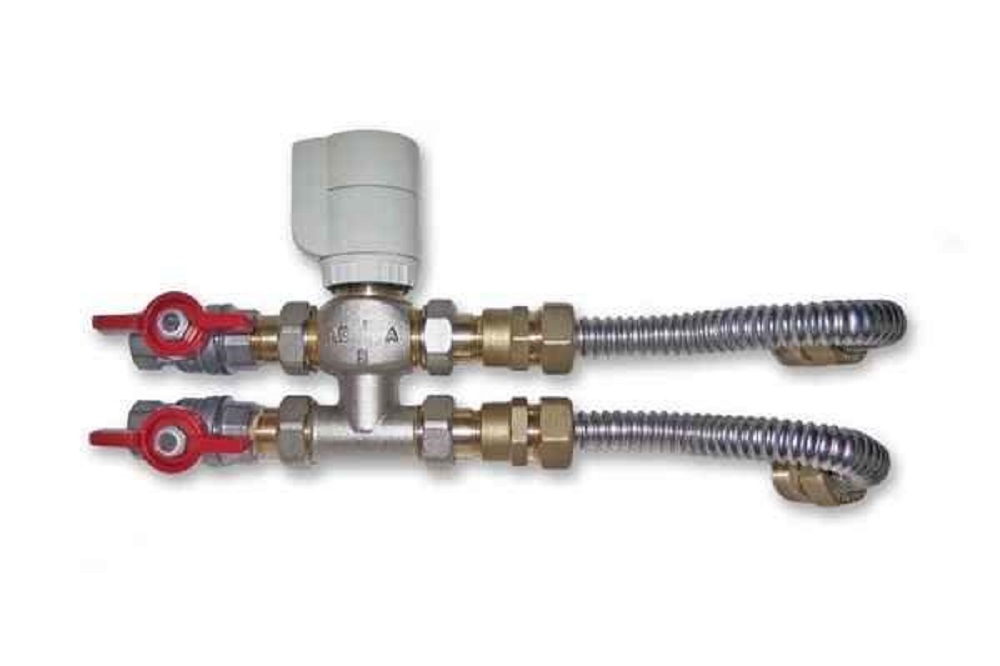

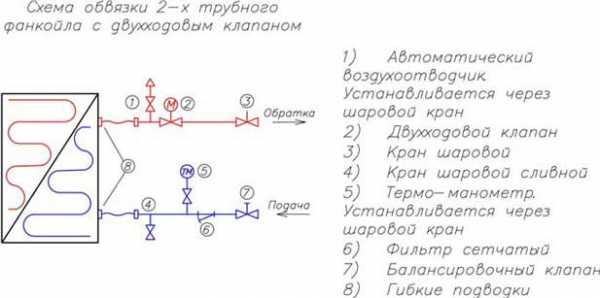

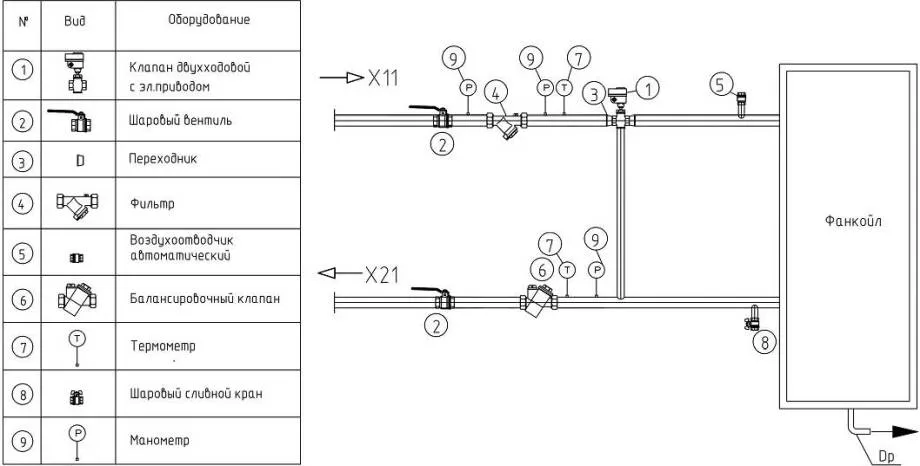

Рисунок 2. Узлы для обвязки фанкойлов
С двухходовым клапаном
Двухходовой клапан — механизм регулировки подачи жидкости к теплообменнику и ключевой элемент управления вентиляторным доводчиком. Устройство меняет количество воды, протекающей через теплообменник, и регулирует производительность устройства. Прибор зачастую используют при монтаже 2-хтрубных фанкойлов, но возможна установка и для четырехтрубных конфигураций.

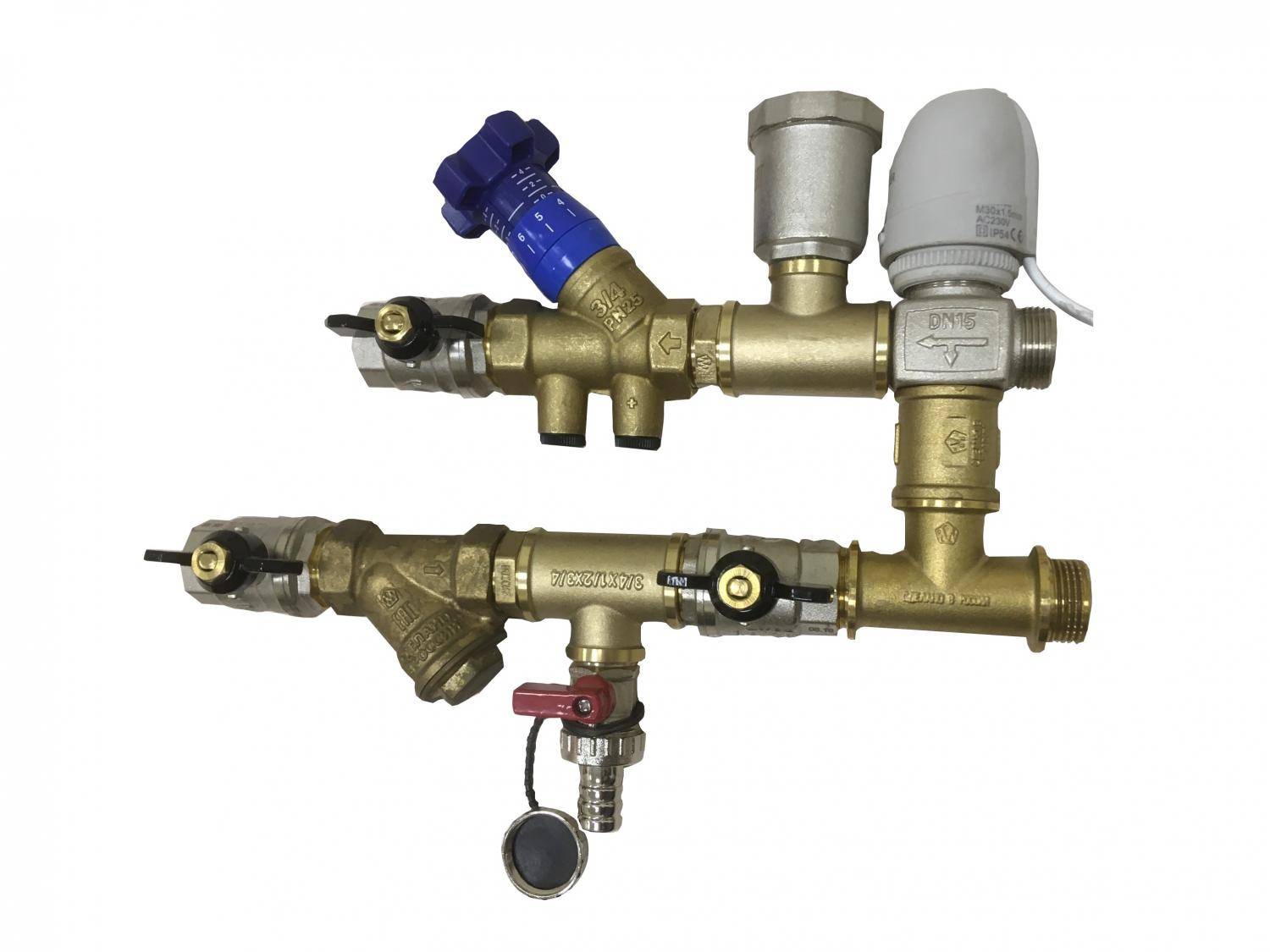

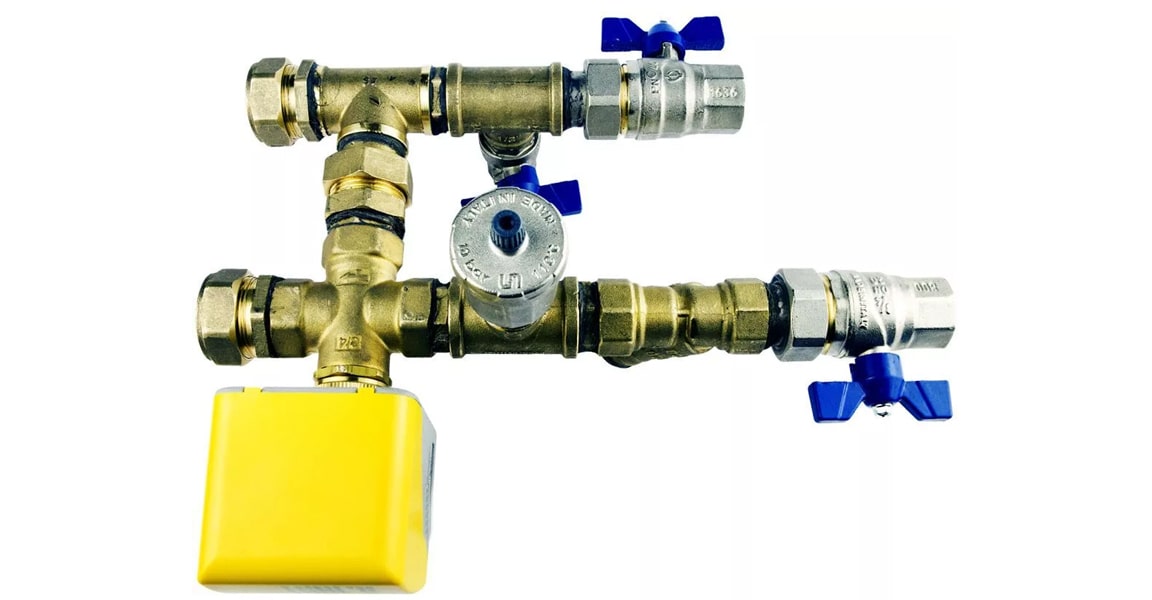

Рисунок 3. Двухходовой клапан.

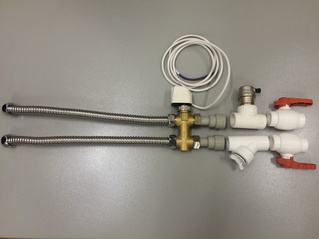

Узел обвязки фанкойла с двухходовым клапаном имеет простую конструкцию, которая предусматривает прямой и обратный трубопровод. На линию подачи устанавливают балансировочный вентиль, фильтрующий элемент, комбинированный прибор для контроля давления и температуры. На обратном трубопроводе монтируют воздухоотводчик, шаровый кран и 2-х ходовой клапан.

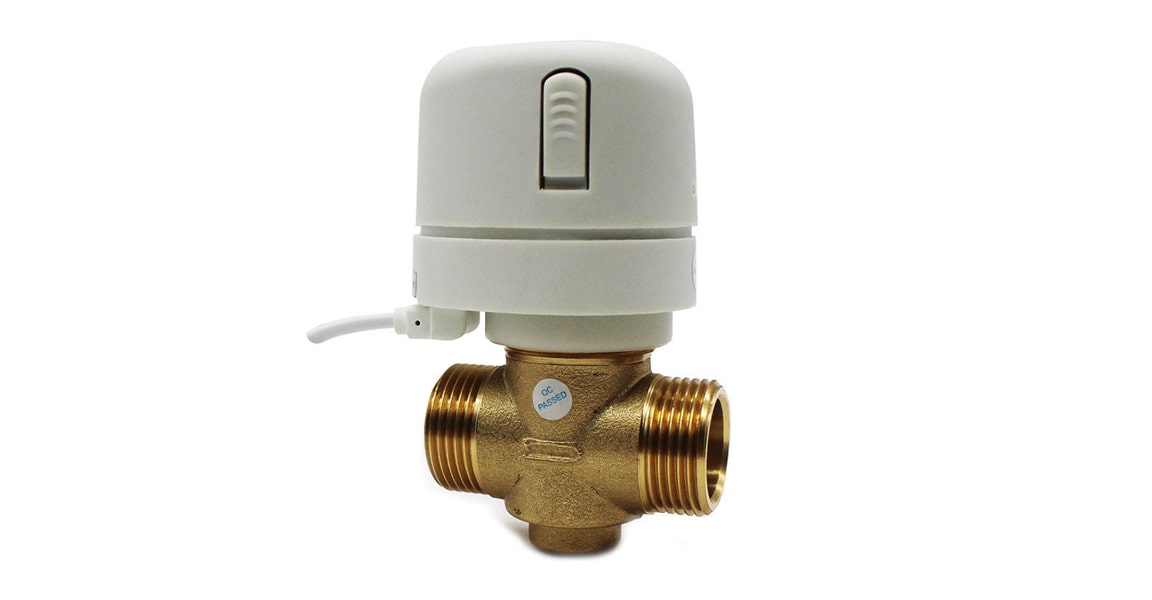

С трехходовым клапаном

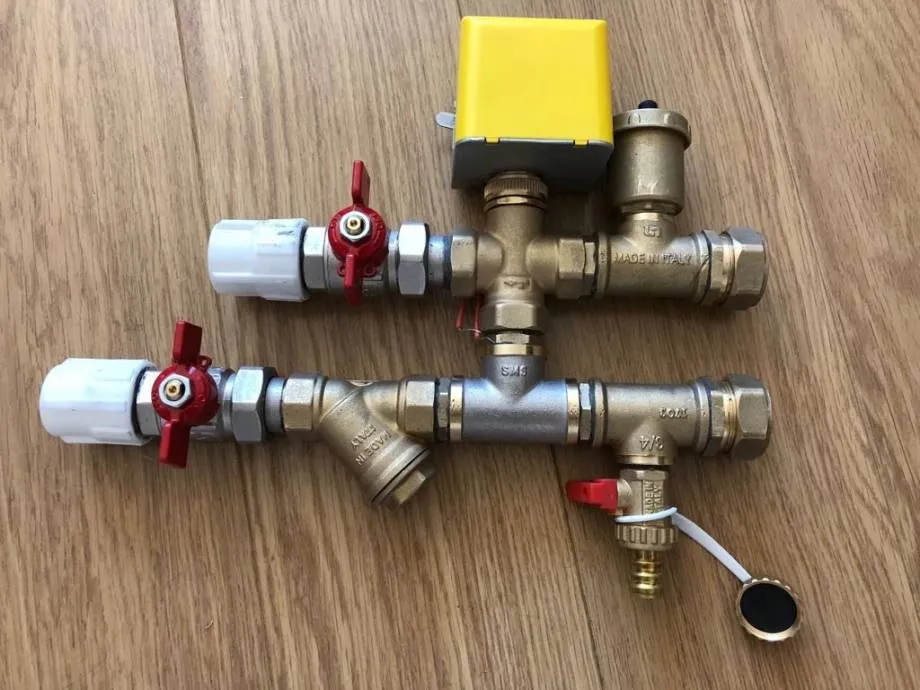

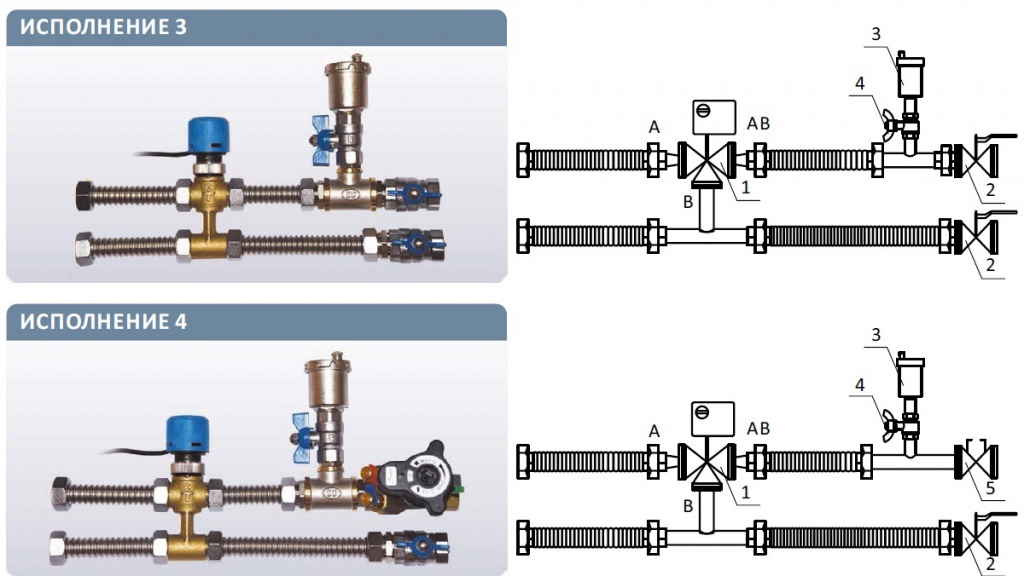

Современные модели оборудования часто комплектуются более технологичным узлом обвязки фанкойла с трехходовым клапаном. Прибор блокирует подачу воды в змеевик при отключении оборудования. Если данный регулировочный клапан отсутствует, теплоноситель продолжает поступать в змеевик, хотя и в меньшем объеме. Параметры раствора (давление, температуру) регулируют измерительные приборы на трубопроводе подачи.

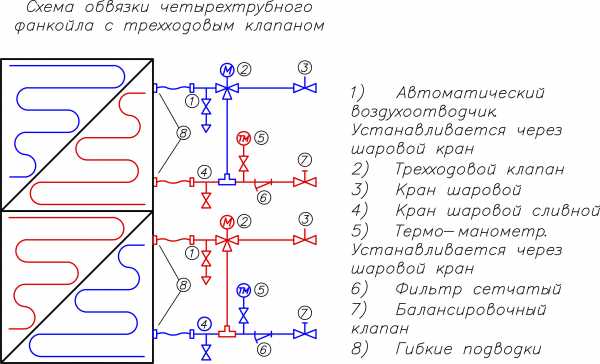

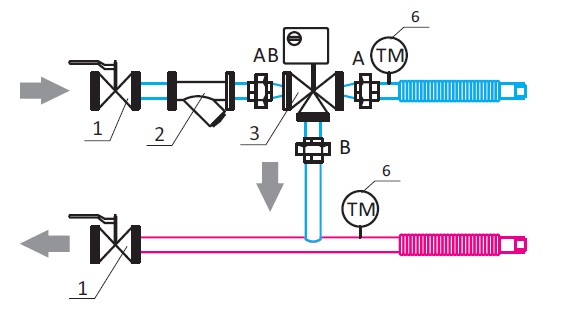

Рисунок 4. Трехходовой клапан.
Система контроля непрерывно измеряет температуру в комнате и сравнивает ее с заданным значением. Если параметр отклоняется от заданного значения, контроллер корректирует положение клапана. Таким образом компенсируется влияние внешних факторов — изменение температуры наружного воздуха, открытие окна, теплопритоки от большого количества людей в помещении. Прибор снижает риск нештатных ситуаций и блокирует работу агрегата при отключении электроэнергии.
Процесс подключения фанкойла
Процесс подключения, установки и тестирования данного устройства непрост.
Так что если вы не уверены в себе или не обладаете необходимыми знаниями, навыками и опытом, то лучше предоставьте установку профессионалам.
Если же вы всё-таки решились устанавливать фанкойл самостоятельно, то весь процесс должен проходить в следующих этапах:
- Выбор наиболее эффективного места для фанкойла;
- Установка оборудования;
- Установка кранов, оборудования для термоконтроля, клапанов и остального;
- Создание узла обвязки;
- Подключение устройства к сети;
- Процесс тестирования;
- Наполнение водой и дальнейшее использование;
Монтаж устройства может происходить как с использованием оборудования, предназначенным для одного человека и группы людей.
Схема подключения фанкойла зависит от устройства, модели и её конструктивных особенностей. Как правило, детальная схема его подключения указана в инструкции к устройству.
Однако схематически первым делом вы должны будете провести к фанкойлу от трубопровода систему двух труб: по одной трубе будет поступать холодная вода для охлаждения устройства, а по другой эта, но уже нагретая, вода выходит, охлаждается, после чего возвращается к первой.
Вы можете изучить следующие схемы подключения фанкойла, по которым работал я:
Монтаж корпуса происходит для большинства моделей одинаково.
Первым делом на пол устанавливаются специальные стойки, к которым крепится консольное оборудование для управления и регуляции фанкойлом.
Далее само устройство собирается и крепится с помощью анкеров и кронштейнов, что установлены в уже просверленные отверстия, к потолку.
Следующим шагом происходит сборка узла обвязки, то бишь связывание оборудования управления, датчиков контроля, сливных отходов.
После происходит подключение системы труб к самому устройству фанкойла.
При подключении системы используйте трубы, диаметр которых соответствует диаметру штуцеров, что используются при сборке.
Крайне важно соединить всё герметично. Это предотвратит перебои, поломки и исключит возможность протечки, что очень важно в подобных конструкциях.. Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Для системы подачи воды и дренажа следует использовать плавные изгибы, дабы не было помех в работе оборудования из-за резких поворотов.
Многие системы фанкойлов устанавливаются при помощи подобной двухтрубной схемы обвязки:
Теплоизоляция трубопровода
Теплоизоляция важный этап во время установки фанкойла, ведь если теплоизоляции не будет или она будет некачественной, то это приведёт к неправильной работе оборудования, на трубопроводе начнёт образовываться конденсат, который будет повышать общую влажность в помещении, и из-за которого может образоваться плесень на стенах.
Теплоизоляция трубопровода должна быть от 2-ух сантиметров, если она будет меньше, то конденсат может появиться на поверхности теплоизолятора.
Также вы можете воспользоваться дренажной системой для отвода конденсата.
Для этого необходимо сделать каналы в трубопроводе магистрали, соблюдать угол наклона (на каждые 10 сантиметров 2 миллиметра наклона) и сделать специальный резервуар для конденсата, что должен находится под фанкойлом.
Также очень важно, чтобы вы проследили, чтобы не было мест, где вода из конденсата может застояться
- Предпоследним шагом является подключение системы к электросети. Тут необходимо придерживаться стандартных правил:
- Заземлить оборудование перед подключением к сети;
- Использовать кабель того типа и размера, что был указан в инструкции к устройству производителем;
- Устанавливать щиток рядом с водяным кулером категорически запрещено;
- Для безопасности провода для подачи питания не должны соприкасаться с оборудованием управления или системой подачи воды;
Испытания фанкойла
Первым шагом необходимо убедится, что все элементы и комплектующие оборудования работоспособны.
Далее проводится опрессовка. Все детали трубопровода промываются водой, после чего с помощью гидравлического насоса в системе создаётся давление.
Это помогает найти протечки, что могли быть пропущены при первичной проверке.
После опрессовки необходимо пустить в систему воду. Скорее всего в трубопроводе останется воздух, однако с помощью ручного клапана стравливания воздуха через пару часов он весь уйдёт.
Также на этом этапе следует проверить слив конденсата.
После проверки всего оборудования подаётся питание.
Установка фанкойлов произведена, устройство готово к эксплуатации.
Рекомендую следующее видео, в котором автор производит самостоятельную установку фанкойла:
Виды монтажа фанкойлов
Принципиальная схема фанкойла предусматривает:
- наличие трубопровода, который транспортирует горячую или холодную воду в зависимости от задач в определенный промежуток времени – зима, лето;
- наличие чиллера, который подготавливает нужную температуру воды и создает поток свежего воздуха, забираемого с улицы;
- внутренние устройства (вентиляторные доводчики), через которые осуществляется регулировка температуры в помещении.
Внутренние климатические устройства:
- Кассетные. Устанавливаются за подвесными потолками. Подходят для больших площадей в торговых центрах, производственных помещениях.
- Канальные. Находятся в вентиляционных шахтах.
- Настенные. Хороший выбор для небольших помещений – квартир, офисов.
- Напольно-потолочные. Подходят для размещения под потолком или возле стены.
Монтаж чиллеров и фанкойлов различного типа имеет свои особенности, а также преимущества и недостатки:
- Канальный способен выполнять три функции (охлаждение, обогрев, вентиляция), но требует точных подсчетов по расходуемому воздушному объему, консультации специалистов в плане установки системы нагрева воды для зимнего периода.
- Установка фанкойлов кассетного типа позволяет экономить место, кондиционировать большие помещения, но требует пространства под потолком, которое выделяется под монтаж блока.
- Монтаж фанкойлов напольного типа дает возможность незаметно охлаждать помещения сложной конструкции, не влияя на здоровье людей, но требует большей мощности и места на полу или под потолком.
- Подключение фанкойла настенного типа – наименее экономный способ, но более простой.
Системы бывают двухтрубными и четырехтрубными. Цена четырехтрубной разводки выше, так как она одновременно осуществляет и обогрев, и охлаждение. Двухтрубная система дешевле, но для функции обогрева нужно будет отводить трубы от холодильной установки и подключать к котлу во время отопительного сезона.
Способом скрытого подключения монтируются канальные вентиляторные доводчики. Секция в потолке должна быть подвижной для доступа к устройству.
Кассетный, напольный и настенный блоки монтируются открытым способом. Эксплуатацию и обслуживание устройств открытого типа проводить легче.
Что такое обвязка фанкойла

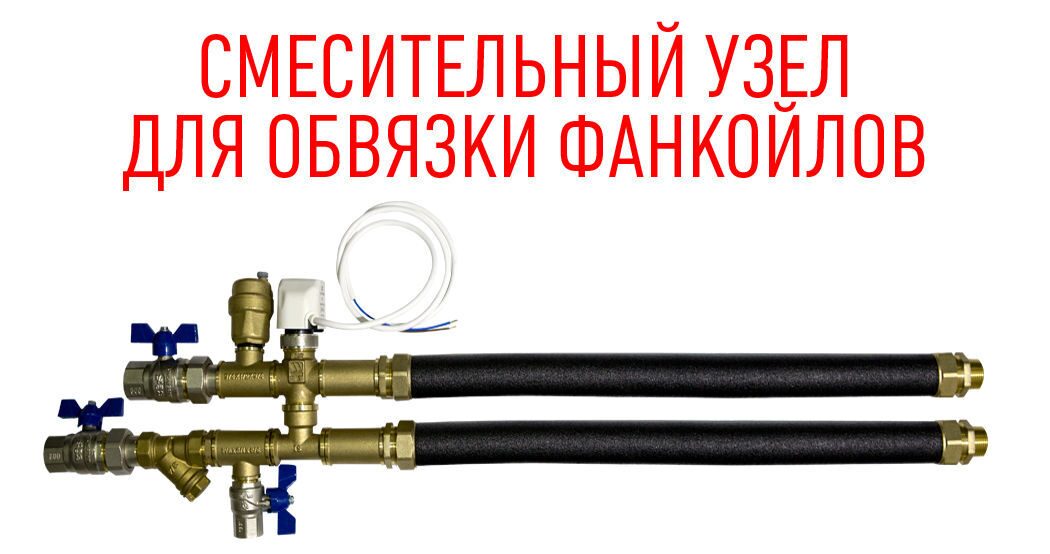

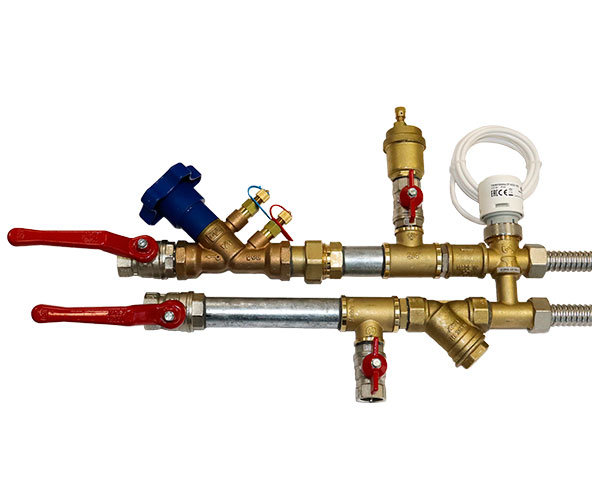

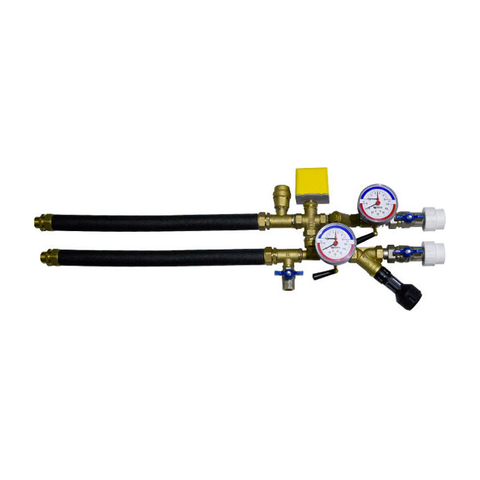

Узел обвязки фанкойла — это комплект регулировочных клапанов, запорной арматуры и вспомогательных элементов (гибких шлангов, штуцеров, фильтров). На практике могут применяться стандартные решения и сборка под определенные условия эксплуатации. Гидромодуль устанавливается двумя способами: на входе жидкости в фанкойл и на выходе. Возможна вертикальная и горизонтальная установка, левостороннее и правостороннее подключение.
Важно! Конфигурация гидромодуля не стандартизирована. Каждый производитель предлагает собственную схему обвязки и набор комплектующих
В типовой набор элементов входят:
- комплект труб для транспортировки хладоносителя;
- запорная арматура;
- термоманометры;
- устройства регулировки.
Основной компонент, которым следует комплектовать узел обвязки, — трехходовый клапан. Прибор направляет хладагент в обход змеевика теплообменника, когда фанкойл находится в режиме ожидания, и обеспечивает постоянную циркуляцию жидкости в системе.

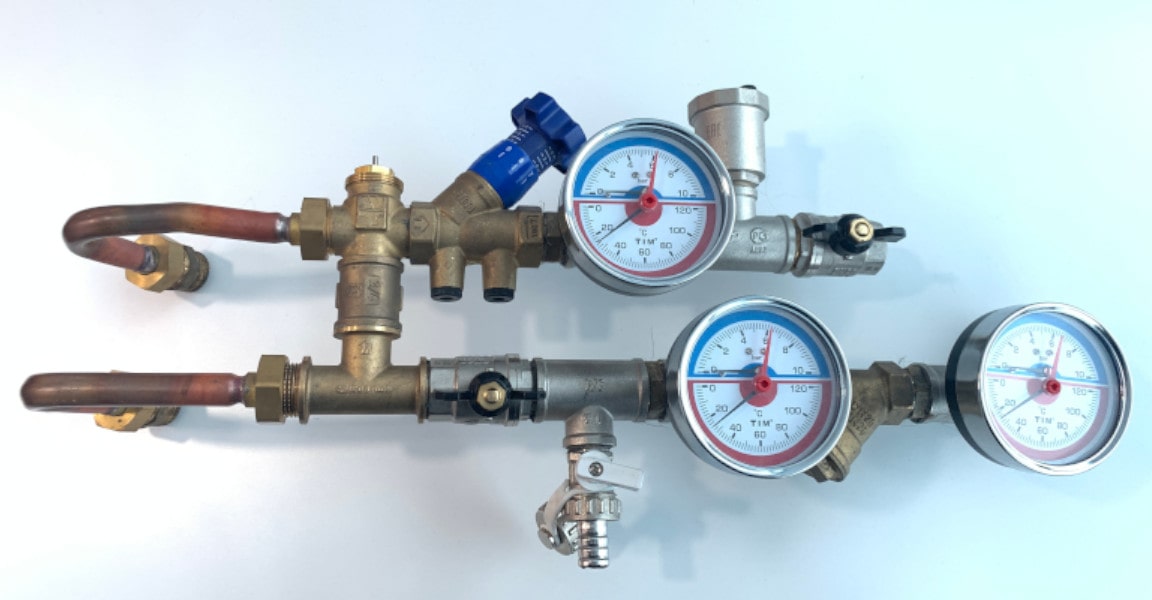

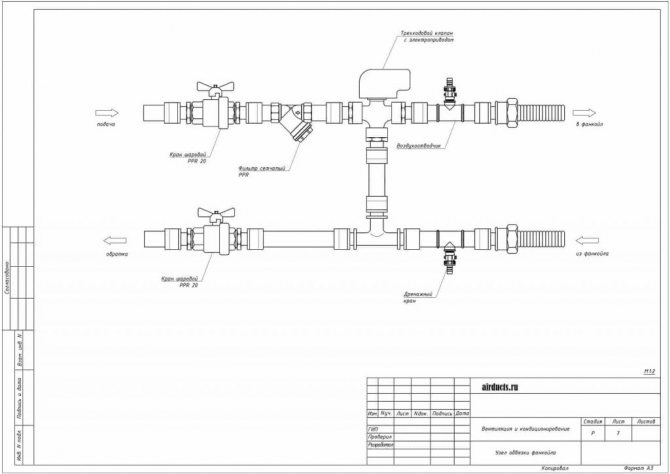

Рисунок 1. Обвязка фанкойла
