Смотровая яма в гараже: лучшие проекты, примеры устройств и советы по выбору размеров

Гидроизоляция

Гидроизолировать смотровую яму в гараже можно несколькими способами. Каждый из них имеет определенные преимущества. К примеру, наружная гидроизоляция смотровой ямы создается только на этапе постройки. Внутреннюю можно монтировать и после создания полноценной смотровой ямы. Перед работой лучше создать полноценный чертеж, в котором будут указаны все материалы, из которых изготавливается конструкция.

Защита смотровой ямы снаружи

Если в месте возведения гаража почвенные воды залегают очень глубоко, к примеру, ниже 2,5м, гидроизоляцию смотровой ямы можно не выполнять

Важно проверять уровень почвенных вод весной. Если даже во время половодья он не поднимается выше указанного показателя, о гидроизоляции можно не беспокоиться

Однако геологическая обстановка может меняться. В сухом месте запросто может появиться вода спустя несколько лет. При уже имеющейся смотровой яме следует оборудовать ее изнутри. Для этого используют специальные пропитки. Они глубоко проникают в структуру камня и отлично защищают смотровую яму от проникновения воды.

Для наружной гидроизоляции смотровой ямы применяются разнообразные пленки. Котлован застилается такими изделиями от одного кря до другого. При этом необходимо делать выпуск по 15 см с каждой стороны. Укладывать полотнища необходимо внахлест. Стыки соединяют двусторонним скотчем. Пленка должна хорошо прилегать к стенам. Для этого ее необходимо расправить. Во время монтажных работ нужно внимательно следить за сохранением целостности пленки.

Внутренняя гидроизоляция смотровой ямы

В качестве внутренней гидроизоляции смотровой ямы используется специальная пропитка. Такую гидроизоляцию называют обмазочной. Смотровая яма в гараже может обмазываться специальным составом для бассейнов. При использовании такого материала на поверхности стен появляется водонепроницаемая пленка, которая по внешним параметрам и характеристикам напоминает резину. Она обычно окрашивается в голубой и после застывания отлично моется. При использовании такого состава обработку следует проводить минимум 2 раза.

Другой вариант защиты смотровой ямы от воды – использовать грунтовку, в основе которой лежит цемент. В ней содержатся полимерные частицы, способные надежно блокировать маленькие каналы, пропускающие влагу. При выполнении одной из таких мероприятий гигроскопичность стен значительно снижается. Если в яме постоянно появляется вода, следует провести обработку 2 раза.

Устройство кессона в смотровой яме

Чтобы смотровая яма в гараже была надежно защищена от влаги, можно выполнить кессон. Для этого из металлических листов сваривают короб и устанавливают в котлован. Его необходимо обработать антикоррозийными средствами. При герметичном выполнении сварных швов вода проникать в яму не будет. Если воды слишком много, кессон может «всплыть».

Для исключения такой ситуации следует приварить к кессону уголки, уходящие на 1,5 м в грунт. Чтобы не проводить масштабные земляные работы, следует перед монтажом кессона забить в грунт уголки, а их концы оставить снаружи. К кессону они привариваются после его помещения в котлован. Яму при этом придется выполнить больших размеров. Преимущество такого решения заключается в том, что уголки будут забиты в более плотный грунт и держать кессон будут лучше.

Существует еще одни способ избежать поднятия кессона в смотровой яме под действием грунтовых вод. На некоторой высоте необходимо выполнить дырку. Через нее вода будет поступать в кессон по мере подъема. Впоследствии ее выкачивают. Такая смотровая яма может простоять больше 20 лет, пока металл не проржавеет.

Приямок для водосбора в смотровой яме

При наличии уже готовой ямы вода все равно может в нее проникать. От этого иногда не спасает и обмазочная гидроизоляция. В таком случае придется сооружать дренажную систему. Она может располагаться вокруг всего гаража. Также можно выполнить специальную ямку, в которой будет собираться лишняя влага. Выполняется приямок в углу ямы. Скапливающуюся воду впоследствии выкачивают из приямка насосом. Система может работать автоматически. Для этого в приямок устанавливают датчик уровня воды.

Под приямок следует выполнить опалубку, а затем залить в нее бетон. После этого необходимо выполнить гидроизоляцию приямка. Она обычно проводится вместе с гидроизоляционными работами, выполняемыми по всей смотровой яме.

При такой гидроизоляции полное избавление от сырости невозможно, поэтому на пол настилают доски. Защитить их от гниения получится при помощи специальной обработки. Можно купить специальную пропитку для дерева, которое контактирует с грунтом.

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

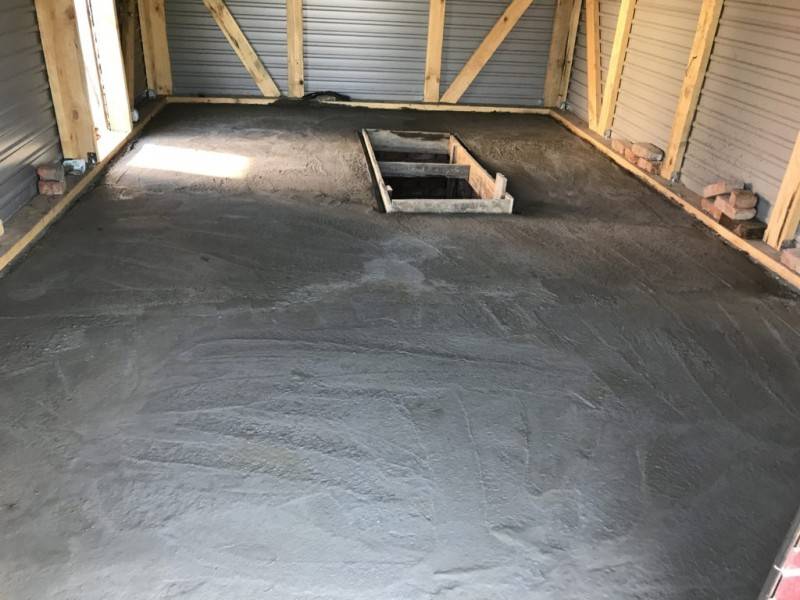

Смотровая яма

Смотровая яма

Ее обустройство возможно лишь при подъеме грунтовых вод ниже уровня 2,5 м. Если они подступают чуть выше, в районе ямы можно обустроить дренаж. Однако для этого понадобятся дополнительные трудозатраты и капитальные вложения. При высоком подходе грунтовых вод к уровню поверхности от строительства смотровой ямы лучше отказаться – ее просто затопит.

Стандартные размеры

Размеры смотровой ямы

Для комфортного осмотра и ремонта легкового авто размеры ямы должны быть следующими:

• длина: для определения этого параметра к длине автомобиля прибавляется 1 м¸ к примеру, (4,5 + 1) = 5,5 м
• ширина, на 200 мм меньше стандартного размера колеи авто (расстояния между колесами), в этом случае автомобиль сможет легко заехать в яму, не рискуя свалиться вниз; уточнить эти данные можно в технической документации
• глубина: чтобы взрослый человек смог в ней стоять, разогнувшись, этот параметр должен составлять 1,85-2,0 м

Котлован для смотровой ямы необходимо сделать чуть больше, чтобы оставалось место для бетонирования или выкладки стен кирпичом. Учитывать необходимо также толщину гидро- и теплоизоляционных слоев. При необходимости в стенах ямы можно предусмотреть ниши для размещения инструментов.

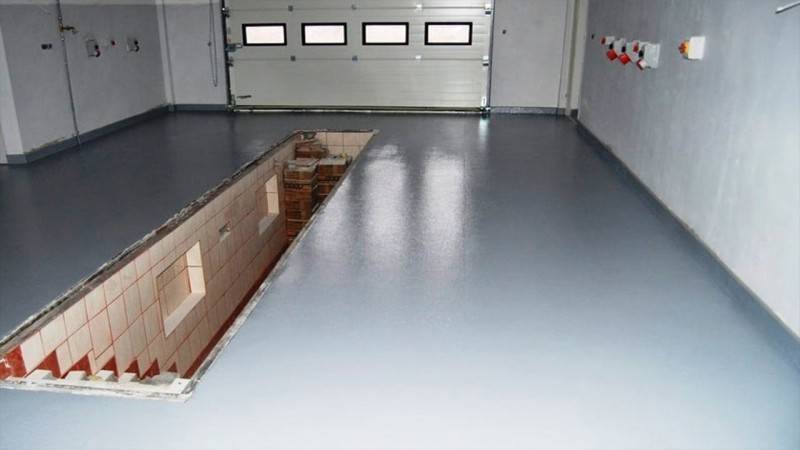

Отделка стен ямы бетоном

Для защиты от влаги на дно подготовленного котлована засыпается щебень, а затем песок. Сверху такая подушка засыпается слоем влажной глины и утрамбовывается. Далее на дно закладывается арматура, и оно бетонируется или выкладывается кирпичом. Чтобы бетон хорошо схватился, яму необходимо оставить на неделю для просыхания.

После истечения указанного времени на дно укладывается гидроизоляция, затем слой пенопласта (теплоизолятора), и оно вновь заливается слоем бетонного раствора небольшой толщины. Достаточно 15-20 мм.

Бетонные стены ямы укрепляют арматурой

Стены также желательно предварительно обмазать глиной, являющейся природным гидроизолятором. Поверх крепится толстая пленка или рубероид. Заменить ее можно битумом, жидкой резиной или пластинами из пластика. Далее крепится теплоизолятор.

Толщина стен при заливке бетоном составляет 15 см. При установке опалубки в нее укладывается арматура в виде металлической сетки или прутков.

Бетонный раствор заливается поэтапно по 0,3-0,4 м с последующим просыханием в течение нескольких часов. На каждом этапе заливки его хорошо проштыковывают для удаления пустот.

При прокладке освещения провода следует спрятать в гофру. Ее крепят к арматурной сетке с помощью пластиковых стяжек перед заливкой бетона. Предусмотреть необходимо естественную или принудительную вентиляцию смотровой ямы.

Защитить стены от осыпания можно с помощью металлического уголка, проложенного по периметру в верхней части. Желательно изготовить и прочную металлическую или деревянную крышку, чтобы исключить вероятность падения.

Для спуска в яму в ней оборудуются ступени. Хотя использовать для этих целей можно и обычную приставную лестницу.

Как сделать будку для собаки своими руками: устройство жилища во дворе и в квартире. Чертежи, размеры и оригинальные идеи (55+ Фото & Видео) +Отзывы

Планирование работы

Лучше всего делать яму еще до постройки гаража. Место при этом вокруг свободно, есть доступ к площадке. Можно даже пригнать технику, чтобы выкопать котлован, это очень сильно облегчит и ускорит рабочий процесс. Нужно учесть несколько важных нюансов:

Ленточный фундамент своими руками: инструкция для начинающих с фотоЛенточный фундамент для дома – бетонная полоса определенного размера, уложенная в установленные углубления под…

1. Уровень залегания грунтовых вод. Если они залегают близко к поверхности, это существенно усложнит процесс. Во-первых, придется делать очень надежную гидроизоляцию, чтобы не допустить подтопления. Во-вторых, выбрать период, когда грунтовые воды имеют минимальный уровень, тогда можно выкопать яму без риска обрушения стенок.
2. Ширина смотровой ямы. По ГОСТ стандарт составляет 800-850 мм, это подходит для всех автомобилей, в том числе и компактных. Лучше не делать размер под конкретную модель, так как потом, когда будет другая, может оказаться, что у нее другие габариты, и она не может заехать на яму. А так можно будет чинить и легковую машину, и грузовик.
3. Длина. Тут нет жестких требований, если исходить из нормативов, то она должна быть на метр длиннее машины, чтобы оставался вход. Минимальный размер равен метру, меньше делать уже нельзя, так как будет мало пространства. Можно сделать и намного длиннее машины, иногда на одной яме становятся два транспортных средства.
4. Глубина. Удобнее всего работать, если над головой стоящего во весь рост человека остается еще 15 см пространства. Тогда не нужно очень высоко поднимать руки и нет риска постоянно ударяться головой о днище и выступающие элементы. Если яма делается под нескольких человек, нужно выбрать средний показатель роста.

После определения размера смотровой ямы для гаража нужно делать проект. Это несложно, зато существенно упрощает дальнейшую работу, так как на руках будут точные размеры:

Учитывать толщину используемых материалов. Если ширина ямы 800 мм, к ней добавляется толщина стенок и зазор под гидроизоляцию, если стенки снаружи будут дополнительно изолировать глиной. То же самое и с глубиной

Нужно учесть, что на дно насыпается подушка, по ней заливается стяжка, важно рассчитать толщину слоев и добавить все это к планируемому показателю. Продумать конструкцию лестницы

Она должна быть простой и безопасной. Чаще всего используют деревянные или металлические конструкции. Можно залить лестницу из бетона, но она займет полметра пространства, что чаще всего недопустимо в ямах небольшого размера. Еще один вариант – деревянная конструкция с выдвижными ящиками в ступеньках, там можно хранить инструмент. Сделать точный эскиз со всеми параметрами. Не забыть про толщину стяжки на полу в гараже, если она еще не залита. Гаражный пол толстый, и может оказаться, что яма слишком глубокая. Придется делать деревянные щиты из реек и класть на пол, чтобы поднять уровень и обеспечить удобство ремонтных работ. Можно сделать ниши в стенках ямы. В них удобно класть инструмент при работе, но при этом стенки получаются заметно толще. Иногда под полом гаража делают полноценный погреб, но в этом случае конструкция больше похожа на подвал и под нее нужно копать котлован.

Важно!Делать чертеж нужно как можно подробнее. Тогда будет намного проще провести расчеты нужных для работы материалов.. Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант

Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах

Если нет опыта в строительстве, лучше посмотреть у соседа по гаражу или знакомого уже готовый вариант. Все будет видно наглядно, и многие моменты станут понятны. Заодно можно получить много полезных советов от того, кто уже делал такую работу. Есть много фото на специализированных ресурсах.

Габариты смотровой ямы для индивидуального (частного) гаража

Ширину можно делать под индивидуальные особенности колесной базы, но это не самый лучший вариант, поскольку авто рано или поздно приобретают новое, что не исключает выбор в пользу отличной от старой модели. Ее габариты могут быть несколько иными. Оптимальным вариантом станет ширина в 75-80 см. Это исключит какие-либо проблемы в будущем, позволит проводить осмотр даже микролитражек.

Необязательно ограничиваться длиной «плюс» 1 метр к габаритам автомобиля. В индивидуальном строительстве можно брать и большие размеры. Если площадь гаража позволяет, то часто оборудуют капитальный и удобный спуск с хорошей стационарной лестницей, а не приставной. Ступеньки можно сделать в коротком отрезке, если выбрать Г-образную форму. Это приведет к увеличению расходов на материалы, но сделает смотровую яму максимально удобной. Нишу можно делить не только вдоль, но и поперек.

Глубину нет смысла брать средних показателей. Владелец должен брать свой рост и прибавлять к нему 10-15 см, а лучше 25 сантиметров, учитывая необходимость прокладки гидроизоляции, что может забрать часть глубины. Если яма получается глубже, чем надо, настил поднимают на нужную высоту.

Многофункциональный гараж

Многие хозяйственные автолюбители используют гараж и как хозяйственный блок, устраивая в нем погреб для хранения консервации и зимних запасов. Это сооружение можно запланировать вместе со смотровой ямой, но только если размер гаража позволяет подобную роскошь. В малогабаритных гаражах, а особенно там, где грунтовые воды близки к поверхности, поможет решить проблему с хранением запасов устройство кессона. Эта конструкция делается герметичной, что надежно сберегает ее содержимое от затопления. Для строительства кессонов используют:

• кирпич,
• камень,
• железобетон,
• металл.

Существует множество проектов, которые вы можете найти в интернете. Устройство такого хранилища – более ответственный процесс. И тут вам может понадобиться помощь специалиста.

Гараж на столбах, сваях или мелкозаглубленной ленте

Эти типы основания предполагают отсутствие подвала.

В целях экономии или в условиях нехватки времени можно устроить столбчатый фундамент под гараж, вкрутить сваи или залить мелкую ленту с одной нитью армации.

Работы не требуют особой квалификации или большой бригады. Любое устройство можно осилить вдвоем:

1. Столбы размещают в точках наибольшей нагрузки, изготавливают из кирпича, ЖБИ или заливают в опалубку. В основании устраивается песчаная подушка и гидроизоляция.
2. Сваи покупают с литым буром, вкручивают, затем полость внутри трубы заливают бетонным раствором.
3. Мелкозаглубленная лента делается, как и заглубленная. В данном случае отличие состоит в количестве армирования и глубине траншеи.

При выборе фундамента не стоит опираться лишь на данные по материальным затратам. Для принятия верного решения следует понять на каком типе почвы будет проходить строительство, как глубоко залегают грунтовые воды, а также оценить рельеф местности. О том, как сделать свайный фундамент для гаража, смотрите в этом видео:

Пучинистые почвы не любят легких строений на глубокозаглубленных лентах. Определившись с типом грунта, рассмотрите ландшафт. При больших перепадах высот участка строительства фундамент необходимо делать либо свайным, либо комбинировать разные типы основ.

Для сохранности и увеличения срока службы любого фундамента необходимо устроить на здании желоба водоотводов, а нижнюю часть защитить опалубкой.

Как построить двухэтажный гараж

После того, как выбран проект гаража, можно приступать к его строительству.

Помимо этого преимуществами пеноблоков являются:

• Малый коэффициент теплопроводности, что позволяет сохранять тепло в 1,5 раза лучше, чем кирпичные стены.
• Простой и быстрый монтаж.
• Материал не горит, устойчив к влаге, что исключает его обработку пропитками и антипиренами против образования плесени и грибка.
• Длительность эксплуатации.

Недостатком материала может быть его низкое качество, которое иногда получается у отдельных производителей. Поэтому лучше, если первый этаж будет кирпичным, а второй из пеноблоков. Такой материал для строительства гаража с мансардой имеет сравнительно с другими строительными материалами небольшой вес, что позволяет не усиливать фундамент.

Этапы сооружения ленточного фундамента:

• После определения размеров строения для автомобиля делается на выбранном участке разметка.
• По полученному контуру роется глубиной примерно один метр канава, что зависит от глубины промерзания почвы. Если эта отметка находится ниже, траншею следует углубить. В противном случае оттепели могут вызвать сдвиги основания и нарушить всю постройку.
• Создается подложка, дно засыпается слоем до 20 сантиметров песком и щебенкой.
• Оборудуется опалубка, обычно из досок, на заданную проектом высоту.

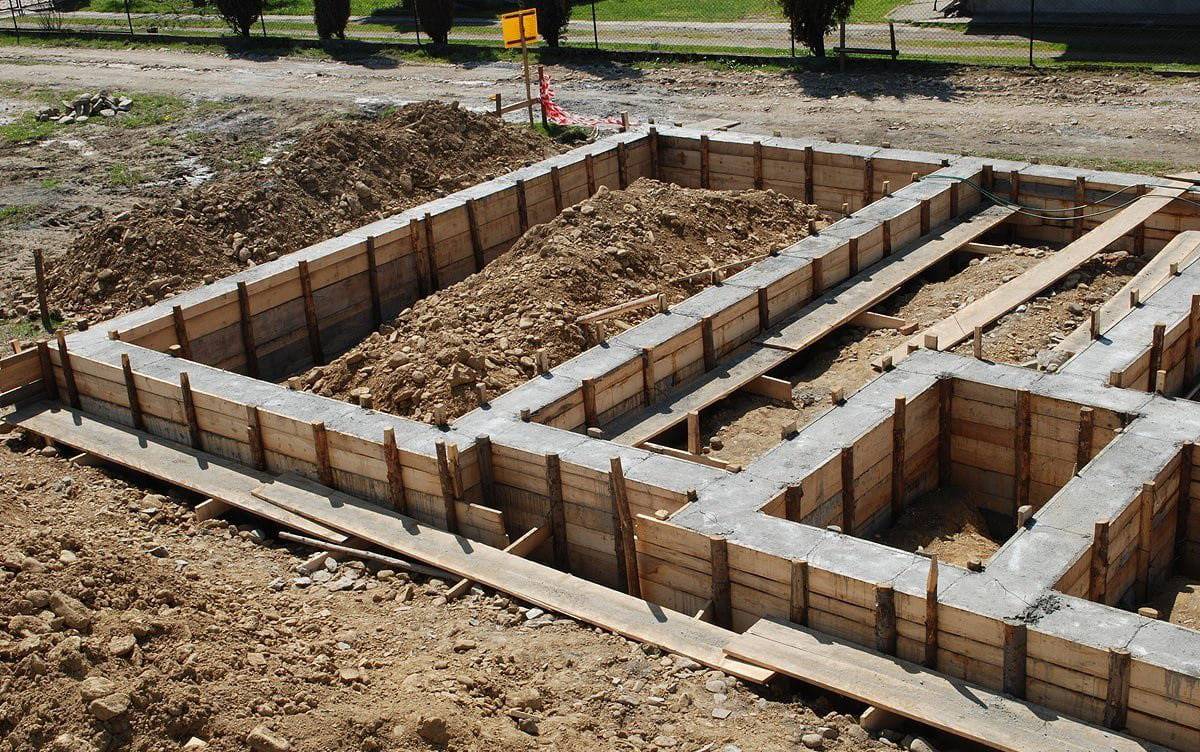

Устройство опалубки для фундамента

• Фундамент усиливается стержнями из арматуры. Такая технология при сооружении основания применяется при значительной площади возводимого гаража.
• Заливается бетонная смесь.
• Бетон остается до 30 дней для затвердения.
• Выполняется гидроизоляция основания рубероидом, который укладывается на поверхность двумя слоями.

После сооружения фундамента можно начинать следующий этап строительных работ.

Как возводятся несущие стены гаража

Минимальными размерами пеноблоков для возведения несущих стен строения должны быть 60х30х20 сантиметров. При сооружении перегородок размеры материала могут быть меньших размеров.

Инструкция по возведению стен:

• Первый ряд укладки пеноблоков – самый сложный. Здесь необходимо одновременно исправлять все неровности на верхнем слое основания.
• Щели заделываются цементным раствором, неровности сглаживаются специальной дощечкой со шлифовальной поверхностью.
• Первый ряд усиливается арматурой. Для этого в блоках выбиваются канавки и в них замуровываются стержни из арматуры.

Армирование пеноблоков

• Кладка перевязывается раствором цемента, с добавлением пластификаторов.
• После поднятия стен строения на высоту 0,5 метра устанавливаются гаражные ворота.
• Каждый четвертый ряд при возведении стены, проемы окон и ворот дополнительно усиливаются арматурой.
• Оптимальная высота помещения для хранения автомобиля должна составлять 2,5 метра. На этом уровне устанавливается перекрытие под сооружение второго этажа.
• После возведения стен на определенный уровень укладывается пояс из армированного бетона.
• Делается снова опалубка.
• Перевязывается арматурными стержнями.
• Заливается бетонной смесью.

Размеры смотровой ямы

Надо учесть размеры стенок и дна при расчете площади ямы. Размеры смотровой ямы будут 75х185х300 см. Толщина бетонных стенок и пола примерно 10 см.

Подсчеты станут такими: 0,85х3=2,55 м2 — площадь.

Существуют следующие критерии размера ямы:

1. Традиционно ширину ямы делают от 70 по 75 см. Данной ширины довольно для вольного передвижения внутри. Такое расстояние между стенками нужно для въезда автомобиля.
2. Сооружение делается так, чтоб стенки незначительно зауживались к полу.
3. При возможности в яме делают лестницу. При этом длину наращивают на 100–120 см.
4. Высота ямы никак не менее 170–180 см. Данные габариты условны, так как здесь учитывается рост собственника гаража.
5. Глубина должна превышать рост владельца на 25–30 см, для того, чтобы при работе руки не уставали при работе.

Возле ямы устанавливаются ограничители металлические для безопасности. Это 4 столба, прикрепленных по углам ниши, по 10–15 см. Время от времени для тех. осмотра употребляются не 4 столба, а 2 уголка, которые устанавливают напротив друг друга.

Естественно, делать яму, когда автогараж еще не сооружен еще легче, тут необходимо исполнить данную работу, пока не будет заливки полов.

При уровне грунтовых вод больше 2,5 м яма будет затоплена

Непременно необходимо узнать, как размещаются грунтовые воды в грунте. Степень залегания грунтовых вод на территории, в каком месте размещается автогараж, играет главную роль.

В строящемся автогараже нужно изготовить дренажную систему, отводящую избытки воды в канализацию. Надо помнить, что сырость и влажность главная опасность для ямы и автогаража, от этого зависит время их эксплуатации.

Из каких материалов делают

Ямы из бетона наиболее прочные

Выбор материала в основном определяется размером углубления, его конфигурацией и свойствами грунта. Если уровень залегания подземных вод находится глубже 250 см без тенденции к поднятию, можно сэкономить, воспользовавшись недорогим сырьем и относительно простой в выполнении технологией. Если земля сырая, необходимо делать водонепроницаемую конструкцию с достаточным запасом прочности.

Для изготовления смотровой ямы могут использоваться такие материалы:

• Бетон. Это наиболее прочный и долговечный вариант, который подходит к любым условиям эксплуатации. Готовая чаша отличается высокой прочностью, крепостью и герметичностью. Сооружение отливается в монолитном исполнении, может дополняться полками и нишами. Метод создания аналогичен изготовлению заглубленного ленточного фундамента с подвалом.
• Стальные листы (кессон). Резервуар нужной конфигурации сваривается из металла толщиной от 10 мм. Конструкция абсолютно водонепроницаема, для придания устойчивости в грунте снабжается бетонными якорями, с которыми фиксируется закладными деталями. Чем толще железо, тем лучше оно выдерживает внешнее давление. Защита от коррозии обеспечивается применением грунтовок, рулонной и обмазочной изоляции.
• Деревянные доски. Как правило, делается на настиле из аналогичного покрытия. Доски вставляются за вертикальные опоры, которые крепятся на растяжках из металлической проволоки. Учитывая гигроскопичность и свойство древесины к гниению, подобные ниши могут устанавливаться только в сухом песчаном грунте или супеси.
• Кирпичи. Для создания прочной, стабильной и ровной основы предварительно делается бетонная стяжка, усиленная прутами арматуры. Для предотвращения выдавливания стенок внутрь, каждые 3-4 ряда и обязательно сверху, устанавливаются рамки, сваренные из уголка 40х40 мм.

Как рассчитать размер смотровой ямы в гараже

Определяющим критерием при определении размеров смотровой ямы является автомобиль, а точнее его габариты. Но как быть в том случае, если вы часто меняете авто? Не переделывать же яму после каждой новой покупки? Конечно же нет, просто нужно сразу рассчитать оптимальную ширину. Она напрямую зависит от размера колёсной базы авто и величины самого хозяина. Ширина в 70-80 см максимально близка к универсальному значению. С глубиной дела обстоят ещё проще. Здесь всё зависит от роста хозяина, при этом, он должен без проблем дотягиваться до днища

Также стоит обратить внимание на комфортность положения, ведь если находясь в яме придётся вытягиваться или наоборот пригибаться, то продуктивной работы не получится. Чтобы было легче считать, прибавьте к своему росту 10-15 см, и вы получите оптимальную глубину

Данные размеры смотровой ямы в гараже являются базовыми, но в них можно вносить небольшие изменения.

план смотровой ямы с нишами для инструмента

котлован под яму

Возведение стен

Здание из качественных шлакоблоков сможет прослужить 50 и более лет. Выложить из них стены можно довольно быстро. Но, так как такие блоки достаточно тяжелы, в работе вам потребуется помощник.

Возведение стен гаража из шлакоблоков

1. Перед приобретением блоков обязательно проверьте их качество. Для этого установите пару произвольно выбранных изделий друг на друга. Зазора между ними быть не должно
2. Изделия из мелкозернистого шлака стоят дороже, но и простоят они гораздо дольше. Однако их теплоизоляционные свойства будут ниже
3. Для скрепления шлакоблоков лучше взять не стандартный цементный раствор, а специальную клеевую смесь. Швы в этом случае получатся тоньше и прочнее. При использовании цементного раствора пропорции для замеса используют стандартные: 3 к 1 (песок, цемент). Морозостойкость и прочность раствора можно усилить при добавлении в него пластификаторов
4. При использовании цементного раствора толщина швов составляет 1,5 см. При укладке на клей этот параметр необходимо уточнить в инструкции
5. Разводите раствор постепенно, ведь после схватывания использовать его будет уже нельзя. Его должно быть достаточно на 1-1,5 часа работы. Учитывайте, что на 4 блока у вас уйдет около ведра раствора
6. Для стен неотапливаемого гаража достаточно кладки в полкамня, когда блоки укладывают вдоль, а не поперек стены
7. Кладку блоков следует начинать с углов с проверкой вертикальности и горизонтальности рядов строительным уровнем. Для этого между двумя крайними блоками натягивается бечевка, которая будет служить ориентиром
8. Пустотелые блоки располагают только отверстиями вниз
9. Для получения шахматной укладки следующий ряд начинают с половинки блока. В этом случае следующий ряд сдвинется, и шлакоблоки первого ряда будут закрывать швы блоков предыдущего ряда. Чтобы не заниматься резкой, можно приобрести уже готовые угловые шлакоблоки
10. Для упрочения конструкции лучше использовать арматуру (металлическую сетку). Ее прокладывают в швы между рядами. Первый ряд армируется обязательно. Затем сетка прокладывается в каждом 4-ом ряду. Обязательно армируются также оконные и дверные проемы. Закладывается сетка и в последних 2-х рядах

Если вы хотите изменить цветов швов, добавьте в раствор для затемнения сажу, для осветления известь или голубой медный купорос для получения голубого оттенка. Или используйте специальные добавки которые можно купить в строительном магазине.

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Подготовка

В первую очередь понадобится провести комплексные подготовительные работы. Сейчас мы выделим все наиболее важные моменты.

Грунтовые воды

Большое значение имеет один фактор риска – уровень подъема грунтовых вод. От этого во многом зависит конечный успех работы по строительству смотровой ямы. В некоторых случаях приходится отказаться от устройства такой ямы или погреба. Нужно быть заранее готовым к тому, что уровень вод окажется критичным.

К сожалению, в некоторых населенных пунктах вовсе нет геологических специализированных служб, где производят соответствующие изыскания. Но вы можете самостоятельно определить уровень подъема грунтовых вод с достаточно высокой точностью. Это делается следующим образом. Вам нужно выкопать шурф глубиной 2,5 метра. Следите, до какого уровня поднимется вода. Когда подтверждаются худшие прогнозы, то есть воды залегают слишком близко к уровню земли, от строительства смотровой ямы лучше отказаться. Конечно, чисто теоретически, можно обеспечить гидроизоляцию даже в такой ситуации, но тогда яма будет напоминать больше бункер, потребуются большие усилия и вложения в строительство, а опасность затопления все равно сохранится.

Еще один вариант, который поможет справиться с природным фактором риска, заключается в обустройстве дренажа. Бывает так, что автолюбитель занимается своей машиной профессионально, смотровая яма ему необходима, а возможности выбрать другой участок нет. В таком случае следует сделать качественный дренаж подпочвенных вод. Выкапывается специальный дренажный колодец за пределами гаражного помещения, куда и отводится вода. Но такая работа трудоемкая, требует существенных вложений.

Грамотно определяем размеры смотровой ямы

Очень важно сразу точно определить оптимальные параметры смотровой ямы. Она не должна быть слишком большой, но в тесноте работать тоже неудобно

Все должно быть грамотно подобрано, безусловно, в соответствии с габаритами автомобиля.

Остановимся на методах определения ключевых параметров.

• Длина ямы. Учитывайте параметры автомобиля. Обычно стандартная длина смотровой ямы для легковой машины составляет примерно 4-5 метров. Чтобы обустроить удобный спуск с приставной или монолитной лестницей, надо добавить еще один метр. Это хорошие параметры, которые ориентированы на комфортное, рациональное использование смотровой ямы. Вам уже не понадобится регулярно передвигать автомобиль в ходе проведения ремонтных работ, как это бывает, если яма слишком маленькая, короткая.
• Ширина. Здесь для вас ключевую роль играет расстояние между колесами машины. Стандартный параметр для современных легковых автомобилей – яма с шириной 75-80 см. Такой ширины будет вполне достаточно, при этом она не слишком большая.
• Глубина. Тут все строго индивидуально. Конечно, в смотровой яме работают стоя. Некоторые выкапывают неглубокие ямы, чтобы не провоцировать давление и протекание грунтовых вод, однако работать сидя на табуретке неудобно. Лучше сделать хорошую глубокую смотровую яму. К росту автолюбителя прибавляется примерно 15 см. Когда возникают какие-то сомнения относительно глубины (например, когда в яме планируется работа нескольких людей с разным ростом), разумеется, лучше сделать ее больше. Ведь при необходимости под ноги просто можно сделать небольшой помост.

Когда параметры определены, надо сделать чертеж, а на нем прописать все точные размеры. Потом эта схема переносится на место строительства, выкапывания котлована.

Методы строительства

Процесс строительства во многом будет зависеть от метода обустройства смотровой ямы. Оптимальный вариант – закладывать основу сразу, еще на этапе возведения ленточного фундамента и цоколя гаража. В таком случае и котлован тоже выкапывает экскаватор. Параллельно идут и работы по гидроизоляции, вентилированию и утеплению ямы с гаражным помещением в целом.

Но достаточно часто приходится заниматься строительством уже после возведения коробки гаража. Конечно, тогда и копать котлован приходится вручную.

Обратите внимание на один существенный момент. Вам понадобится грунт от разработки, чтобы потом засыпать им пазухи, а также повышать уровень пола в помещении

Дело в том, что пол гаража делают по отметке выше, чем дорога, на которую автомобиль выезжает.

Дно и ступени смотровой ямы

Для подсыпки используют глиняный слой в 10 см, сверху который засыпают 20-ти сантиметровым слоем керамзита. Слои требуют утрамбовки, керамзит пересыпается песком и увлажняется.

По бокам смотровой ямы, с каждой стороны, выкладывается по одной дюймовой трубе. Через каждую трубу пропускается по шнуру таким образом, чтобы их концы можно было вывести из ямы и связать.

Далее необходимо сделать заливку монолитной железобетонной плиты.

Для армирования подойдут сантиметровые прутья арматуры, из которых изготавливается сетка с шагом в 10 см.

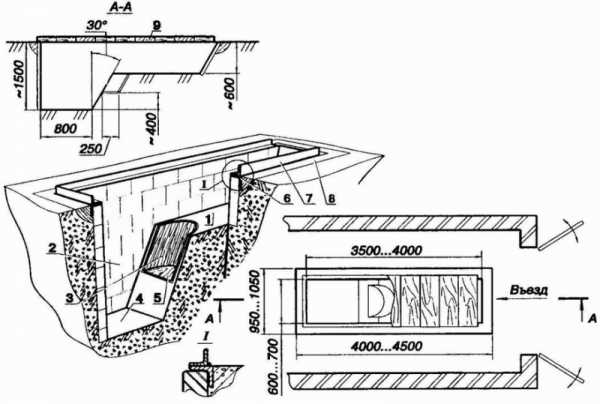

Смотровая яма в разрезе

Для раствора для заливки смотровой ямы ингредиенты берутся в следующем соотношении: цемент : песок : керамзит = 1:1:2,5. В смесь добавляют воду до тех пор, пока не получится сухая перекатывающаяся масса. Цементное молочко должно полностью покрывать гранулы наполнителя. Порции подаваемого бетона должны быть небольшими. Каждая порция выравнивается при помощи рейки, уровнем служат трубки по бокам ямы.

По окончании заливки трубки необходимо выдернуть за свободные концы шнуров. Часть котлована, откапываемая под заход, будет иметь довольно крутой наклон. Угол ската может достигать 60 градусов. Дно выстилают рубероидом в два слоя.

https://youtube.com/watch?v=-6XZvWK3-c0

Далее монтируется арматура. Лестница будет иметь 8 ступеней с высотой 20 см. Для изготовления опалубки берутся дощатые щиты или ОСП. Заливать лестниц следует начинать с ложа, и только на другой день переходить к заливке ступеней, начиная с нижней.

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

• Мощный перфоратор;
• Угловая шлифмашинка;
• Теплоизолирующий материал и герметик;
• Решётки для защиты выходов каналов от грязи;
• Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

1. Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
2. Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
3. Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Перекрытие гаража

Стоимость шлакоблоков для возведения стен составляет лишь 1/3 затрат. Материальные вложения понадобятся и для обустройства кровли, фундамента, ворот, отделки и пр. Но все же здание из блоков обойдется дешевле, чем из любого другого материала.

Для перекрытия крыши используются двутавровые металлические балки, которые укладывают поперек строения через каждые 80 см. Их длина должна быть на 25 см больше общей ширины гаража. В местах их опирания на стены шлакоблоки необходимо обязательно заменить на более прочные блоки из бетона.

Устройство кровли гаража

По низу балок крепятся толстые прочные доски. Их толщина должна составлять 4-5 см. Их гидроизолируют рубероидом с небольшим 10-сантиметровым заходом на стены.

Для защиты фундамента от дождя и тающего снега по краям крыши следует прикрепить козырьки длиной 4 см. Утеплить крышу можно шлаком, который засыпается поверх рубероида, пенопластом или минватой. Их защищают от влаги с помощью слоя 30-миллиметровой цементной стяжки. В дальнейшем ее обрабатывают битумом, а затем закрывают рубероидом с нахлестом листов 10-15 см. Закрыть им необходимо и козырьки.

Для кровли гаража можно использовать любой материал: от шифера, металлопрофиля до черепицы. Необходимо, чтобы она выступала за пределы стен на 20 см. Тогда во время дождя или таяния снега влага не будет стекать по стенам.

При сооружении односкатной крыши стены должны иметь уклон – на каждый метр длины он должен составлять около 50 мм.

Как сделать парник своими руками: для рассады, огурцов, помидоров, перцев и др. растений. Из поликарбоната, оконных рам, пластиковых труб (75 Фото & Видео) +Отзывы
