Экспертный обзор всех существующих вариантов соединения проводов — от скрутки до пайки и клеммного зажима

Соединяем провода скруткой

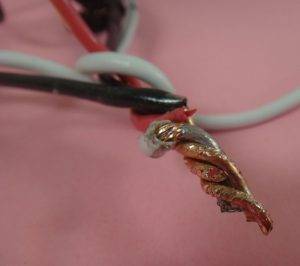

Скрутка

Наиболее часто для соединения проводов используется обыкновенная скрутка. Это простой в своем исполнении метод, не требующий использования дополнительных приспособлений. Одновременно с этим скрутка – наименее надежный вариант соединения проводников, в особенности, если они изготовлены из разных материалов.

Каждый металл имеет склонность к некоторому изменению своих размеров при перепадах температуры. Для разных металлов показатель температурного расширения различается. Из-за этого свойства материалов при изменении температуры в соединении может появиться зазор. Он приведет к повышению сопротивления контакта, в результате чего начнет выделяться тепло, кабели окислятся и соединение нарушится.

Бандажная скрутка

Разумеется, на это уходит далеко не один год, однако если в ваши планы входит обустройство долговечной и качественной сети, от соединения по методу скрутки лучше отказаться в пользу более надежного варианта.

Метод подходит для соединения кабелей разного диаметра. Допустима скрутка одножильного и многожильного проводов, но в такой ситуации проводник с несколькими жилами надо предварительно пролудить припоем, чтобы он превратился в одножильный.

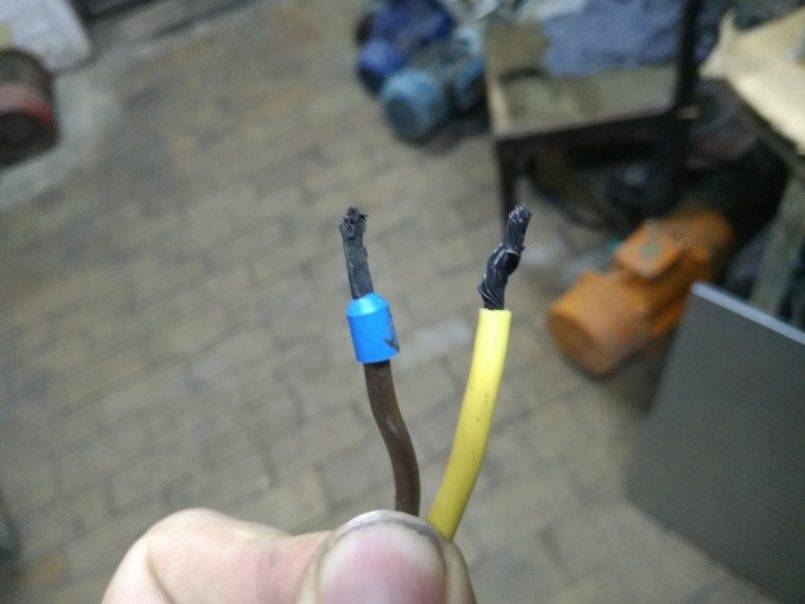

Соединение проводов сваркой

Кабели скручиваются, после чего выполняется герметизация соединения. Для герметизации хорошо подойдет защитный лак с водостойкими свойствами. Чтобы соединение было максимально качественным, медный кабель рекомендуется пролудить припоем до начала работы.

Соединение проводов скруткой

Количество витков в соединении подбираем в соответствии с диаметром кабеля. Если диаметр проводника не превышает 1 мм, делаем минимум 5 витков. При скрутке более толстых проводов делаем минимум 3 витка.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции

Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника.

Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Выбор способа соединения проводников

Способов соединения проводников немало. Выбрать возможный вариант нужно с учетом ситуации. Так при необходимости временного соединения можно использовать просто скрутку или зажим проводников между болтом и гайкой. Фасонные или обмоточные провода большого сечения лучше фиксировать сваркой или пайкой.

Watch this video on YouTube

Соединительные кабельные гильзы или муфты идеальны для сращивания кабелей. Соединительные изолирующие зажимы хорошо подойдут для фиксации проводов небольшого сечения и при наличии зажима нужного размера. Клеммники нужны для сборки схемы. Прокалывающие и ответвительные зажимы применяются для подключения дополнительной нагрузки к существующей сети.

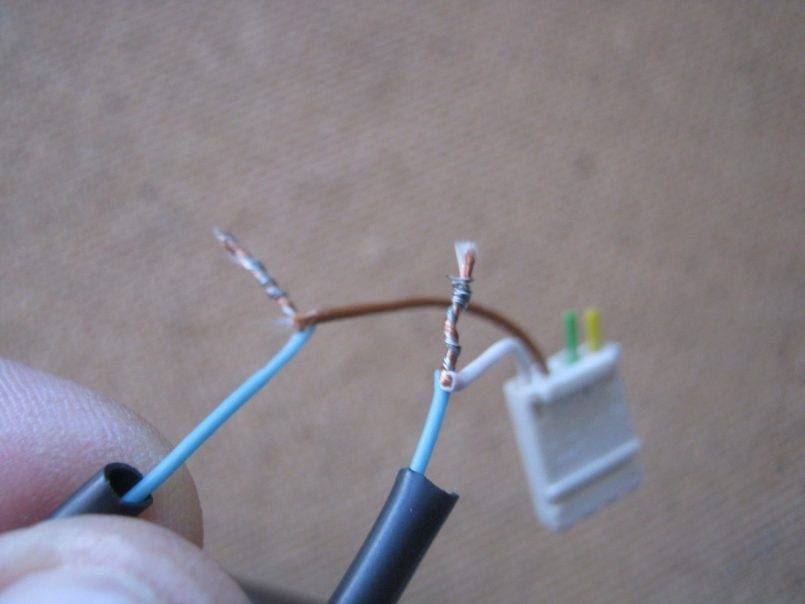

Соединение многожильных и одножильных проводников

Данное соединение начинается с подборки сечения многожильного провода к одножильному. Многожильный проводник не должен быть меньше сечения одиночного, иначе он прогорит в месте их соединения. Фиксируют их пайкой или сваркой, или методом обжима при использовании кабельных гильз.

При пайке провода очищаются от изоляции, затем многожильный провод накручивается на одножильный, а после производится пайка. Затем место пайки защищается изоляцией. При обжимке места контактов зачищаются, надевается гильза, которая обжимается обжимными пресс клещами в нескольких местах.

Соединение проводов с сечением разного диаметра

Соединение проводов с сечением разного диаметра возможно при расчете плотности тока на участках, если плотность на участках допустима, то их можно соединять путем пайки, скрутки, клемм или болтовых соединений. Технологии соединения не отличаются от процесса соединения проводов с одинаковым сечением и были рассмотрены выше.

Соединение проводов большего сечения

Данный способ соединения достаточно сложен большой площадью контакта. При слишком большом сечении прямоугольных проводов, фиксация возможна только сваркой и зачастую её невозможно произвести в домашних условиях из-за необходимости прогрева проводников до высокой температуры. После сварки проводников необходимо обязательное испытание полученного контакта.

При соединении многожильных проводов или кабелей большого сечения можно воспользоваться соединительной кабельной муфтой, уже упомянутой выше.

Соединение перебитых в стене проводов

Нередко в быту возникают ситуации, когда происходит пробой электропроводки в стене. Часто это происходит при ремонтных работах. Первоначально электропроводку необходимо обесточить и демонтировать штукатурку на месте проведения ремонтных работ.

После зачищается изоляция с каждого конца поврежденного провода, а концы покрываются расплавленным свинцово-оловянным припоем при помощи обычного паяльника. Сразу продумывается изоляция для места пайки. Хорошо использовать термоусаживаемую трубку с учетом размера ремонтируемого участка. Трубка надевается на один из концов проводников.

Дальше подбирается провод сечением не меньшим перебитого провода, он отрезается и припаивается сначала к одному концу провода, затем к другому. При этом, длина наращенного проводника должна обеспечить прочность контактов. Он не должен быть слишком маленьким или длинным. В заключении на участок одевается трубка, которая при нагреве феном плотно обхватывает спаянный участок.

Соединение меди и алюминия

Как соединить медный и алюминиевый провод подробнее рассмотренно в нашей статье. Соединение разноименных проводов возможно болтовым соединением рассмотренным ранее. Однако, чаще всего фиксация производится с помощью медно-алюминиевых гильз (ГАМ) под опрессовку. С одной стороны, гильза выполнена из алюминия, со второй из меди. Алюминиевая сторона гильзы большего размера, поскольку плотность тока у алюминия меньше, чем у меди. Гильза надевается на концы проводов с одинаковым металлом и обжимается прессом.

Способы соединения провода СИП с разными кабелями

Как можно соединить провода в распределительной коробке?

Виды клемм для соединения проводов

Как правильно соединить медный и алюминиевый провода?

Какие бывают виды клеммных соединительных колодок?

Как пользоваться клеммниками Wago для соединения проводов?

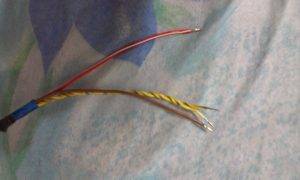

Способы соединения многожильных проводов

Перейдём теперь непосредственно к соединению двух и более многожильных проводов. Нужно заметить, что при сечении больше 16 мм2 и при соответствующих больших нагрузках, соединение двух и более кабелей скруткой не выполняется, так как считается ненадёжным и неправильным. Выполняется только через клеммник и с применением наконечников.

Однако, при организации систем освещения и подключения бытовых приборов используется провод с диаметром 1,5; 2,5; 4 мм2 поэтому рассмотрим способы их монтажа. Важный момент — на некоторых фото показывается скрутка алюминиевых и медных проводников. Это сделано для наглядности, чтобы жилы не сливались и было видно, как их правильно соединять. В действительно же скрутка проводов из меди и алюминия запрещена!

  • Скрутка двух медных многожильных проводов. Данное соединение очень простое и распространённое в виде параллельной скрутки даёт в результате надёжный для такого сечения и протекающего по нему тока, контакт, но плохо переносит разрыв на усилие и вибрацию.

  • Скрутка трёх и более проводов. Аналогично предыдущему но требует больше усилий и тугости скрутки пучка.

  • Последовательное соединение двух многожильных проводов — метод «навивки». Данная методика понадобится в случае подключения к основной линии.

  • Бандаж. Выполняется за счёт скрутки отдельным проводом, может быть как дополнительный элемент последовательного или же параллельного метода. Обеспечивает дополнительную надёжность на разрыв.

Каждый из этих способов рекомендуется после скрутки дополнительно опрессовать в наконечник (гильзу) или же спаять, что в несколько раз улучшит его контактные характеристики и повысит надежность в процессе эксплуатации.

Напоследок рекомендуем просмотреть видео уроки, на которых наглядно показывается, как выполняется соединение многожильных проводов:

https://youtube.com/watch?v=8C4auLQ-ykY

Будет полезно прочитать:

  • Для чего нужны наконечники НШВИ
  • Как опрессовать провода гильзой
  • Как соединить автоматы в щитке

https://youtube.com/watch?v=8C4auLQ-ykY

Ошибки при выполнении скрутки проводов

Наиболее распространенной проблемой соединения проводников таким способом является накручивание одного провода на другой. Это совершенно неправильно. Проводки должны равномерно обвивать друг друга, тем самым обеспечивать надежное прохождение электрического тока и создавать механическую прочность, чтобы подобное закрепление прослужило долгие годы.

Длина скрутки зависит непосредственно от диаметра самих проводников. При этом стоит учесть, что минимальный порог этой характеристики должен составлять не менее, чем 3 см. В остальном же все зависит от диаметра проводов: чем больше диаметр, тем больше должна быть и длина созданной скрутки, но конкретно прописанных норм по этому поводу нет, каждый специалист сам для себя решает какой должна быть эта величина, чтобы соединение было надежным и качественным.

Появление окисной пленки

Пленка появляется в результате взаимодействия кислородной среды воздуха и проводника. Металлические проводники, используемые при создании соединений, как правило, сделаны из алюминия или меди и достаточно сильно страдают от окисной пленки при отсутствии изоляции соединения. Более дорогие материалы, редко используемые в электрических схемах, такие как золото и платина лишены этого недостатка, но их стоимость крайне высока.

Окисная пленка на проводах грозит следующими последствиями:

  • ухудшение качества контакта скрутки;
  • усиление процесса нагрева при прохождении тока.

Бороться с данным недостатком достаточно просто — необходимо провести качественную изоляцию скрутки.

Советы от бывалых монтажников

Существует множество спорных вопросов как в способах соединений, так и в применении отдельных монтажных изделий. Но ряд правил касается абсолютно всех мастеров, которые занимаются электромонтажом.

Например, строго запрещено соединение скруткой алюминиевых проводников с медными. Процесс быстрого окисления приводит к разрушению коммутации и возникновению опасной точки, которая в любое время может заискрить или вспыхнуть.

Еще несколько важных правил:

  • Неумелое использования ножа может привести к истончению жилы и потере качеств токопроводности. Лучше использовать стриппер, который аккуратно удаляет оболочку, не причиняя проводнику вреда.
  • Если вы используете способ скрутки – в качестве самостоятельного соединения или перед опрессовкой – берите провода с запасом. Лучше произвести скручивание максимально плотно, а затем кончики обрезать.
  • Оголенные проводники нужно вставлять в зажимы, клеммы и гильзы до упора и так, чтобы свободная часть была полностью закрыта изоляцией – зачищенных жил не должно быть видно.
  • При самостоятельном обустройстве проводки обязательно учитывайте цветовую и другую маркировку проводов – так намного легче производить соединения без риска коммутации жил разного предназначения.

Если проводник покрылся оксидной пленкой, ее необходимо аккуратно удалить или контактной пастой, или мелкой шкуркой.  Диаметры гильз, наконечников, колпачков лучше подбирать по размеру.

При использовании изоленты накладывайте витки внахлест. Одного слоя недостаточно, лучше пройтись вдоль соединения 2-3 раза, обязательно сделав последний виток на изоляции. Одиночные проводники в винтовых зажимах держатся слабо. Поэтому рекомендуется зачищенный конец сгибать вдвое или делать из него произвольную петельку.

По окончании работ обязательно проверьте надежность соединений – слегка подергайте за провода. Бывает так, что коммутация произведена неудачно, и жила просто выскальзывает из клеммника. Если позволяет объем распредкоробки, к примеру, щиты вмещают много проводов и устройств, то оставляйте кабель с запасом. Иногда требуется переключение и лишняя длина пригодится, если соединения неразъемные или подгоревшие.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Варианты соединения

Существует множество вариантов, как соединить алюминиевые провода между собой.

Один из самых распространенных методов является обычная скрутка зачищенных контактов. Большинство людей, не обладающих специальными познаниями в области электротехники, используют этот способ для , считая его надежным. Это ошибочное мнение. Далеко не все виды кабеля можно скручивать, так как у них может быть разное сечение, что создаст уязвимое место в проводке после их соединения, а также разная марка этих жил. Для ответвления электрической линии такой способ не подходит.

Этот способ имеет низкий уровень надежности, а также высокую степень пожароопасности. Когда существовал этот метод, еще не было такого большого количества разнообразной бытовой электрической техники, которая потребляет много энергии (стиральные машинки, кондиционеры, водонагреватели, двухкамерные холодильники и т. д.). Одновременное использование нескольких мощных энергоемких приборов существенно повышает нагрузку на сеть. Повышенное напряжение контакты с малым сечением не выдержат. По этой причине метод скрутки потерял свою актуальность. Его можно использовать для временного соединения.

Пайка. Для соединения или ответвления алюминиевых проводов данный метод скрепления считается одним из наиболее безопасных. Чтобы это сделать правильно, нужно залудить контакты проводов

Для этого их обрабатывают расплавленной канифолью, а затем осторожно ошкуривают мелкой шлифовальной бумагой. Затем концы кабелей плотно прижимаются друг к другу, а потом постепенно добавляется канифоль

Пайка должна быть равномерной, чтобы продлить срок эксплуатации.

Сварка. Этот метод соединения доступен не для всех. Для этого нужно обладать специальными познаниями и навыками, иметь специальное оборудование, доступ к которому есть далеко не у всех. Этот способ весьма надежен, но его настоятельно рекомендуется делать опытным специалистам по сварке.

Контактные зажимы. Данным способом лучше всего делать соединение алюминиевых жил. Таким же образом можно следовать и при необходимости ответвления провода. Чтобы сделать это правильно следует зачистить контакты от оплетки на 2-3 сантиметра, а затем зачистить металл при помощи мелкозернистой наждачной бумаги (подойдет 0 и 1 зерно). Оголенную часть нужно будет закруглить. Сечение этой окружности должно быть схожим с диаметром зажимной клеммы. Получившаяся окружность надевается на движитель и плотно затягивается.

Отдельным методом крепления является соединительная арматура или зажим типа СОАС для сталеалюминиевых и алюминиевых кабелей. Овальный зажим СОАС может использоваться для скрепления двух групп проводов: с токовой нагрузкой и механическим тяжением по ним, или только при токовой нагрузке. Различные марки зажима СОАС можно использовать с учетом марки провода, его размеров, прочности и веса. Кроме СОАС для скрепления сталеалюминиевых жил можно применять тип САС. Для каждого из видов таких приспособлений существуют специальные таблицы с соответствующими показаниями и значениями.

СОАС-ИП применяют для воздушных линий электропередачи. Неизолированные провода можно соединять скручиванием с использованием зажима типа СОАС-ИП. Овальный зажим СОАС является достаточно распространенным типом и его можно приобрести в большей части специализированных магазинов, а также сделать заказ в интернете.

Во время работы с электрическими проводами они должны быть обесточены, даже если напряжение не большое. После завершения работы, оголенные контакты обязательно нужно изолировать специальной лентой, поместить в резиновую оплетку или в защитный рукав. В мессах с повышенной влажностью крепление прослужит не очень долго, а также существует риск получить удар электричеством.

Виды соединений электрических проводов

Способов соединения проводов насчитывается около десятка. В общем и целом их можно разделить на две группы: те, которые требуют специального оборудования или специфических навыков и те, которыми с успехом может пользоваться любой домашний мастер — они никаких специальных умений не требуют.

Не знаете как соединить два провода? Выбирайте наиболее подходящий способ

К первой группе относятся:

  • Пайка. При соединении проводов небольшого диаметра в количестве -2-3 штук — очень надежный метод. Правда, требует наличия паяльника и некоторых навыков владения им.
  • Сварка. Нужен сварочный аппарат и специальные электроды. Зато контакт получается надежным — проводники сплавляются в монолит.
  • Обжим гильзами. Нужны гильзы и специальные клещи. Гильзы подбираются по определенным правилам, которые надо знать. Соединение надежное, но чтобы перезаделать, его придется срезать.

Все эти способы соединения проводов выполняются в основном специалистами. Если у вас есть навыки обращения с паяльником или сварочным аппаратом, потренировавшись на ненужных обрезках, можно их сделать самостоятельно.

Некоторые способы соединения проводов более популярны, другие — менее

Способы соединения проводов, которые не требуют каких-то специфических навыков становятся все более популярны. Их преимущество — быстрый монтаж, надежное соединение. Недостаток — нужны «соединители» — клеммные колодки, зажимы, болты. Некоторые из них стоят довольно приличных денег (клеммники Wago, например), хотя есть и недорогие варианты — винтовые клеммные колодки.

Итак вот способы соединения проводов, которые отличаются простотой исполнения:

  • Клеммные колодки. Отличаются простотой монтажа и невысокой ценой. Для соединения проводов нужна еще только отвертка. Недостаток — болтовое соединение может со временем ослабнуть.
  • Пружинные зажимы типа Wago. Очень простой монтаж, легко но довольно высокая стоимость. Еще недостаток — большое количество подделок.
  • Колпачки СИЗ. Быстрая установка, хороший контакт, можно устанавливать несколько раз. Недостаток — много изделий низкого качества.
  • Болтовое соединение. Надежное соединение с низкой себестоимостью. Обычно используется при переходе с алюминия на медь. Недостаток — громоздкое, неудобное.

Среди профессионалов есть два противоположных мнения. Одни считают что новые способы соединения проводов -зажимы  — лучший выход, так как они ускоряют монтаж без ущерба для качества соединения. Другие говорят о том, что пружины когда-нибудь да ослабнут и контакт ухудшится. В данном вопросе выбор — за вами.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

  1. Расположите провод на какой-то ровной поверхности (типа стола).
  2. Прижмите его указательным пальцем левой руки.
  3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
  4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
  5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Советы и правила безопасности

К сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Сварка

Используя данный метод, по окончанию работ вы получите по своей сути цельный кабель. Ему будут не страшны ни окислительные процессы, ни любое другое отрицательное воздействие, характерное для разъединенных проводов. Для выполнения работ потребуются следующие элементы:

  • сварочный аппарат;
  • наждачная бумага;
  • флюс;
  • средства индивидуальной защиты – перчатки, очки;
  • угольный электрод.

На первом этапе нужно произвести очистку кабелей от изоляции и зачистить жилы до появления блеска с помощью наждачки. После скрутить провода между собой. Третий этап будет заключаться в заполнении углубления угольного электрода флюсом.

Образовавшуюся контактную точку необходимо очистить от флюса и покрыть специальным лаком. На завершающем этапе нужно заизолировать соединение.

Классификации и требования ГОСТ

Соединителями проводов называют любые устройства, которые служат для замыкания/размыкания электрической цепи. Это могут быть электроустановочные изделия – розетки, выключатели, а также металлические шины и пластины, наконечники, клеммы и клеммники – колодки с несколькими гнездами.

Мы остановимся на соединителях в более узком понимании – на элементах, создающих разборные и неразборные соединения и обеспечивающих их надежность и функциональность – то есть на всевозможных видах клемм, клеммников и гильз.


Простейший пример наконечника для многожильного провода. Клемма представляет собой металлическую гильзу-трубку, зафиксированную на конце проводника с помощью обжимных клещей

Клеммами называют как металлические элементы для оформления окончаний одно- и многожильных проводов, так и небольшие пластины внутри соединительных устройств – розеток, клеммных колодок, патч-панелей.


Клеммы отличаются по материалу изготовления, форме и размерам, но схожи по назначению – обеспечивают механически прочную коммутацию двух и более проводов, без электрических потерь и сложностей в монтаже

Классификация электросоединителей представлена в ГОСТ 10434-82, где дается информация по делению на классы (1, 2, 3) и на группы (А, Б). Также контактные соединения, согласно стандартам, делятся на разъемные и неразъемные, требующие стабилизации или работающие без нее.

Некоторые рекомендации могут быть полезны не только профессионалам, но и домашним мастерам, самостоятельно оборудующим электропроводку.

Например, там говорится о наиболее предпочтительных способах соединения алюминиевых пластин – пайкой или сваркой и алюминиевых наконечников – опрессовкой или сваркой.

Преимущества и недостатки скручивания проводов

Ответить на вопрос какой способ скрутки лучше сложно. Это во многом зависит от типа кабеля и проводника.

Рассмотрим преимущества данного типа соединения проводов:

  • Быстрота.
  • Долгий срок службы при качественном выполнении.
  • Возможность соединения проводов, не имея специальных инструментов.
  • Возможность сделать скрутку надежнее при помощи паяльника.
  • Этот способ не требует материальных затрат и специальных навыков.
  • Возможность соединения нескольких кабелей одновременно.
  • Возможность повторной скрутки. Алюминиевый кабель редко поддается повторному скручиванию, а медный можно соединять и разъединять несколько раз.

Минусы такого способа:

  • Необходимость в качественном изолировании.
  • Не подходит для высокотоковой линии.
  • Неудобство монтажа.
  • Пожароопасность при неверном выполнении работ.
  • Скачки напряжения при перегрузке электросети.

Опрессовка

Подсоединение производится с помощью специальной гильзы, соответствующей размерам пучка проводков. Гильза должна быть изготовлена из материала, аналогичному материалу кабеля. Для обжатия изделия используются пресс-клещи, с помощью которых происходит опрессовка гильз. В домашних условиях некоторые люди зажимают гильзу пассатижами, однако установлено, что такое соединение будет непрочным и ненадежным. Инструкция, как подсоединить провода таким способом:

  • ориентируясь на длину гильзы, применяемой для осуществления работ, снимите с кабелей изоляционный материал;
  • скрутите проводки в общий пучок и поместите в гильзу;
  • произведите обжатие соединителя, используя пресс-клещи;
  • заизолируйте полученное соединение термоусадкой или изолентой.

Советы

Существует ряд правил, придерживаясь которых, можно добиться качественного соединения:

Проводники с множеством жил нельзя зажимать слишком сильно. В таких проводах жилы слишком тонкие, они легко рвутся под влиянием сдавливания

Следствием разрывов становится перегрузка на оставшиеся жилы, из-за чего возможно возгорание.
Немаловажно правильно подобрать клемму с учетом сечения проводника. Если канал слишком узкий, проводник не поместится, а если широкий — будет выпадать.
Латунные гильзы и клеммы очень хрупкие, поэтому не стоит слишком сильно их зажимать.
Следует внимательно относиться к маркировке, где подсказана максимально возможная сила тока

Причем данного показателя лучше не достигать, ограничиваясь не более чем 50 % нагрузкой.

Клеммники и колодки

А вот использование клеммников и колодок – это уже совсем отдельный способ соединения проводов.

Клеммник и колодка представляют собой небольшую металлическую пластину с контактами на краях.

Эта пластина помещена в изолирующий пластик. Для зажима проводов зачастую используются болтики.

Разница между клеммником и колодкой сводится к тому, что клеммник позволяет соединить только два провода, а колодка рассчитана на несколько соединений.

Если просто, то колодка – это несколько соединенных вместе клеммников, позволяющих обеспечить несколько отдельных соединений.

Для соединения двух проводов достаточно очистить их концы от изоляции, причем много очищать не нужно, достаточно 0,5 см, важно только, чтобы очищенный конец доставал до контакта. При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания

При этом оголенный провод не должен выступать за края клеммника, во избежание случайного его касания.

Далее отверткой болт зажимается, обеспечивая надежный контакт провода с пластиной.

С другой стороны клеммника закрепляется другой конец провода. Металлическая пластина будет играть роль моста между ними.

При использовании клеммника, ими соединяется только два провода, для последующих используется еще один клеммник.

Колодка же позволяет обеспечить несколько соединений, что при большом количестве проводов выльется в более компактные размеры.

Клеммники и колодки хороши тем, что позволяют соединить между собой проводку, сделанную из разных металлов и отличающиеся по сечению.

К тому же они являются разъемными, в любой момент можно отсоединить нужный провод. Они хороши как для одножильных, так и многожильных проводов.

К недостаткам их можно отнести увеличенные габариты соединения, особенно это касается колодок.

Спрятать клеммники и колодки может быть очень сложно. К тому же, обычные клеммники не позволят сделать врезку в проводку, скрутка это позволяет.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
