Соединение проводов в распределительной коробке: изучаем способы соединения проводов

Официальных нормативов, которые бы ограничивали количество проводов в одной скрутке нет.

И, при желании, можно скручивать вместе хоть 50 жил, но делать этого я крайне не рекомендую, сейчас расскажу почему.

Многие профессиональные электромонтажники, скажут вам буквально следующее: «Правильная скрутка медных проводов, при прокладке электрики, сама по себе достаточно надежна и без использования дополнительных сжимов, сварки, клеммников или гильз».

И вы обязательно услышите истории из практики, когда вскрывается распределительная коробка в квартире, которой несколько десятков лет, а там соединения выполнены через обычные скрутки. При этом они, как и вся остальная электропроводка, в состоянии близком к идеальному.

Этому есть простое объяснение – правильная скрутка проводов, подразумевает равномерную их свивку, с нужным усилием, достаточной длины, с использованием правильной изоляции и т.д.

Всё это в комплексе даёт надежный долговечный контакт, который не требует дополнительных ревизий для протягивания.На как вы понимаете, чтобы делать профессиональные скрутки жил кабелей, нужен определенный опыт и навыки. Нарушение технологии приводит к плохому контакту. Такое соединение просто опасно, оно может греться и быть источником возгорания.

Именно поэтому было принято решение запретить все скрутки при соединении проводов. Остальные методы гораздо легче контролируются и прощают некоторые ошибки при монтаже. Таким образом повышается общая безопасность электрики.

По этой же причине есть и ограничение по количеству проводов, которые можно скручивать в одну скрутку. Добиться качественной скрутки большого количества жил проводов без опыта практически невозможно.

Виды распред коробок

По материалу корпуса коробки делятся на:

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки. Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Виды соединений

Чтобы соединять провода в распределительной коробке, можно воспользоваться одним из нескольких способов. Все они позволяют обеспечить надежный контакт проводников и домашний мастер вправе выбрать наиболее удобный.

Скрутка и опрессовка

Сразу следует сказать, что сейчас использование скрутки проводов в распределительной коробке запрещено, так как этот метод признан самым ненадежным.

Решив выбрать такое соединение, электрик принимает на себя ответственность за возможные последствия. При этом сам метод подключения проводников крайне прост. Сначала с проводников нужно снять слой изоляции на длине около 1 см, после чего аккуратно накрутить провода друг на друга. При соединении проводов сечением менее 1 мм, нужно сделать 5 или более витков. Если подключаются более толстые кабеля, то минимальное количество витков составляет 3.

Опрессовка сегодня пользуется большой популярностью. Для выполнения соединения этим способом применяются специальные гильзы, диаметр которых подбирается в соответствии с размером пучка проводников.

Некоторые домашние мастера используют для этого обычные пассатижи, но качество такого соединения будет ниже. Для проведения работ нужно сначала снять с проводов изоляцию, после чего скрутить их и ввести в соединитель. Следующим шагом станет опрессовка гильзы с помощью пресс-клещей и последующая изоляция места контакта изолентой или термоусадкой.

Пайка и сварка

После соединения проводников с помощью сварки получается практически целый провод. В результате такому месту соединения не страшны различные негативные факторы внешней среды. Однако по причине необходимости использования специального оборудования, этот метод подключения пользуется наибольшей популярностью среди профессиональных электриков. Создать сварное соединение можно с использованием следующих инструментов:

  • Сварочного аппарата мощностью не менее 1 кВт.
  • Флюса.
  • Угольного электрода.

После снятия изоляционного слоя с проводов, их оголенные участки требуется зачистить до блеска, используя для этого наждачную бумагу. На следующем этапе выполняется обычная скрутка. Затем в углубление электрода насыпается флюс и после включения сварочного аппарата, электрод прижимается к проводникам. Когда в месте соединения появится контактная точка в форме шарика, усилие снимается. На финальном этапе нужно зачистить место сварки от остатков флюса и покрыть его лаком.

Хотя соединение пайкой является довольно надежным и долговечным, его не рекомендуется использовать в местах, где проводники могут сильно нагреваться или возможны значительные физические нагрузки.

Винтовые зажимы и болтовые соединения

Использование контактных винтовых зажимов позволяет надежно соединить не только однородные токоведущие жилы, но и разнородные провода. При этом стоимость таких зажимов невысока, что и сделало метод довольно популярным. Все работы выполняются за два этапа:

  • С проводников снимается изоляция на длине примерно в 5 мм.
  • Оголенные части проводов вставляются в зажим и затягиваются винтами.

Чтобы не нарушить целостность токоведущих жил, нужно контролировать усилие зажима. В первую очередь это касается работ с алюминиевыми проводами.

Также стоит отметить и самозажимные соединения, которые стали весьма популярными в последние годы. Такие зажимы не только просты в использовании, но и содержат внутри специальный состав, предотвращающий окисление проводников. После того как с проводов была снята изоляция, нужно поднять рычажок клипсы. Когда в нее будет введен оголенный конец кабеля, рычажок опускается и происходит соединение.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме

Эти наконечники крепятся к проводу методом опрессовки.

Сколько проводов должно быть в скрутке

Чаще всего, рекомендуется собирать не более 6ти жил сечением 2,5мм.кв. в одну скрутку, а лучше, особенно если мало опыта, не более 4х. Кабели с таким сечением применяются в квартирах для розеточных групп.

Проводников сечением 1.5мм.кв., используемых для освещения, можно взять и больше. А кабели, идущие на электроплиту, с сечением жил 6мм.кв, как вы понимаете даже шесть штук аккуратно соединить на скрутку без опыта очень тяжело.

Чтоб не заучивать максимально рекомендованное для скруток количество проводов:

Есть простое правило:

Суммарное сечение всех жил в скрутке не должно превышать 16 мм.кв, а общее количество проводов 6ти штук

Стандартные распределительные коробки, чаще всего имеют до 6ти мест ввода кабеля, соответственно скруток с большим количеством проводников обычно не получается.

Еще одно простое объяснение ограничению максимального количества жил следующее – большее их количество просто не позволит качественно ухватить их инструментом при работе.

Ниже представлена таблица, в которой указано рекомендованное максимальное количество проводов в одной скрутке, для разных сечений кабеля:

Сечение провода мм.кв

Старайтесь, при электромонтаже, избегать случаев, когда необходимо скрутить большее количество проводов, чем рекомендуется здесь.

Всегда лучше сделать дополнительную распределительную коробку, чем получить некачественное соединение, которое затем доставит вам массу проблем.

И еще раз хочу напомнить, официально, простая скрутка в электрике запрещена и используется лишь в комплексе с другими методами соединения – сжимом, сваркой и т.д.

Я уверен, что найдётся масса людей, которая скажет, что с легкостью качественно скручивает и большее количество жил, и получаемое соединение максимально надежно. Я спорить с этим не стану, более того, в моей практике приходилось делать и такое (я проводники всегда свариваю, после скрутки).

Ярким примером этого, может быть статья о наращивании вводного кабеля в квартиру, где скручивалось 3 провода по 6мм.кв. При применении определенных технологий это возможно, но делать это постоянно я не советую, используйте такую возможность лишь как исключение.

А как считаете вы? Расскажите о своём опыте монтажа скруток и максимального количество проводов, которые получается сделать качественно. Особенно интересует мнение начинающих электриков, которые решили сделать проводку в квартире или на даче.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Механизм создания подключения

Сделать электропроводку дома несложно. Для этого необходимо иметь необходимые знания и оборудование. Оборудование приобретается в магазине, знания даже не нужно покупать. В самом начале должна составляться схема электросети. В большинстве случаев хозяин строительства нанимает электрика которые не представляют будущее расположение мебели и в результате выключатели закрыты дверями, розетки в углах закрыты мебелью.

Как правило, электрики вычерчивают схемы мелом на стене будущее оборудования, но лучше схему электросети с размещением электрических токоприемников разместить на плане помещения отдельным чертежом, включая коммутацию (соединение) жил силовых кабелей в распределительной коробке — это поможет:

  • рассчитать нагрузку на электросеть;
  • сечение проводов;
  • разделить потребителей на группы.
  • В плане бытовой схемы электросети имеется как минимум две группы электропотребителей:
  • освещение;
  • силовая часть, то есть розетки.

Лучше всего чтобы эти два контура монтировались отдельными силовыми кабелями. Если планируются установка мощных электроприборов: электроплита, духовка, бойлер — эти аппараты должны иметь собственный отдельный контур, т.е. отдельный отключатель, предохранитель и кабели.

Соединение проводов в распределительной коробке согласно ПУЭ

ПУЭ — это сборник нормативной документации устройства и монтажа электрических цепей, по сути — это настольная Библия всех людей, которые начинают заниматься электрикой. В сборнике показаны основные принципы создания цепей, правила их расчёта, защита и коммуникационные приспособления. Далее все описание электрических устройств будут в соответствии с правилами согласно ПУЭ.

Выбор сечения и марки провода

Для прокладки электропроводки в помещениях и соединение проводов в распределительной коробке согласно ПУЭ жилы должны иметь различное цветовое изоляционное покрытие, от одного производителя с одинаковой цветовой гаммой. Для проводки лучше всего использовать провод марки ВВГНГ — одножильный медный, плоский в двойной изоляции, лучше всего с добавочным обозначением НГ, что означает негорючий.

Лучше всего приобрести кабель известной марки производителя, который обязательно должен иметь сертификат. Не нужно брать провод без маркировки, электропроводка в доме — это прежде всего безопасность и делается не на один год, поэтому экономия здесь неуместна. Необходимо учитывать, что медный кабель при одинаковом сечение выдерживает в полтора раза больше нагрузки чем алюминиевый.

Внимание! для капитальной схемы нельзя использовать многожильный кабель ПВС или ШВВП. Хотя эти провода мягкие и их удобнее укладывать, но сопротивление по току у них больше, соответственно они будут нагреваться при подключении нагрузки сильнее

Расчет по мощности

Одно из основных правил расчета сечения кабеля: используется в расчете 1 кв.мм — 9 А. электротока, то есть кабель сечением 1 мм может выдержать нагрузку чайника или утюга мощностью 2 кВт.

Исходя из этих рекомендаций для проводки в доме должны применяться не менее:

  • освещения жила в 1,5мм кв., что соответствует 10 — 12А.;
  • розетки в комнатах 16А, что соответствует сечению 2,5 мм. кв.
  • кухонные электродуховки, провод для которых должен выдержит 25А. — это сечение 4мм. кв;
  • жила четырехконфорочная электроплита должна выдерживать 32А. — сечением 6 мм2.

Правильный выбор соединения эл

проводов в распределительной коробке зависит от его сечения.
Внимание! нельзя использовать электрокабель различных производителей, так — как они имеют разное удельное (омическое) сопротивление на 1 погонный метр

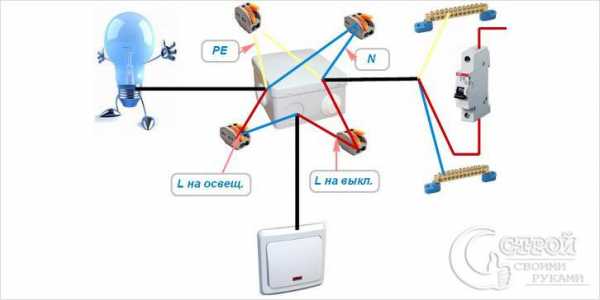

Электрическая распределительная коробка и соединение проводов

После прокладки проводов, согласно составленной схемы их необходимо соединить между собой. Для того чтобы соединение были в одном месте существуют коммуникационные коробки (распределительные). В зависимости от монтажа соединения устройства могут быть круглого или квадратного сечения, глубокие или помельче и делятся на внутренние (для скрытой проводки) и наружные по способу крепления.

Согласно требованиям ПУЭ электрокабель должен проходить не менее 15 см. от потолка с учетом всех навесов. На этом же расстоянии крепится и устройство для коммутации жил кабелей. Для установки внутренней коробки в стене высверливается ниша, соответствующая наружному диаметру гильзы, для наружного крепление производится непосредственно на стену.

Сколько проводов можно скручивать в распаечной коробке? Не стоит экономить на распределительных коробках и пытаться туда завести как можно больше проводов — неудобно будет соединять, да и все они могут не войти. Как правило в одну распаечную коробку заводят 3-4 провода.

Клеммные колодки

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

Разновидности

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:
