Как соединить полиэтиленовые трубы для водопровода

Сшитый полиэтилен

Область применения схожа с металлопластиковыми и ПВХ трубами. Так сказать, производители ПНД создали продукцию пригодную для монтажа ГВС. Способ монтажа практически идентичен с металлопластиком:

• Фитинговое;

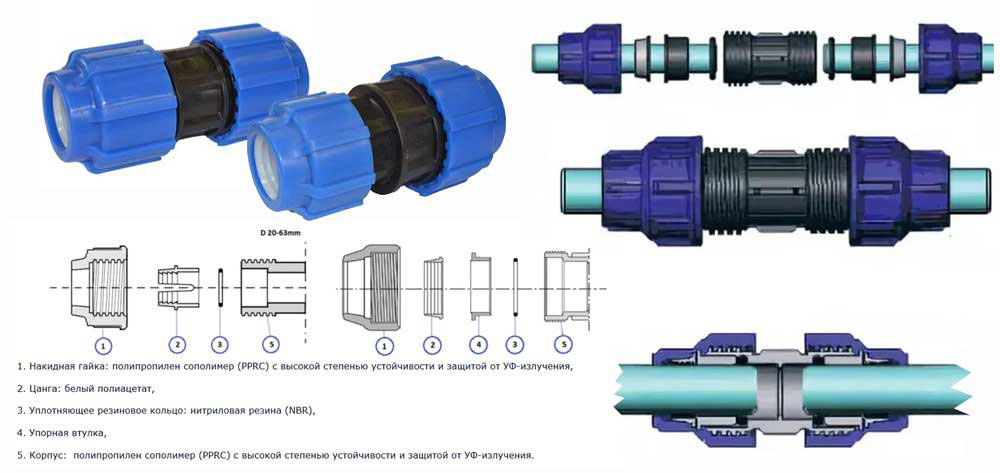

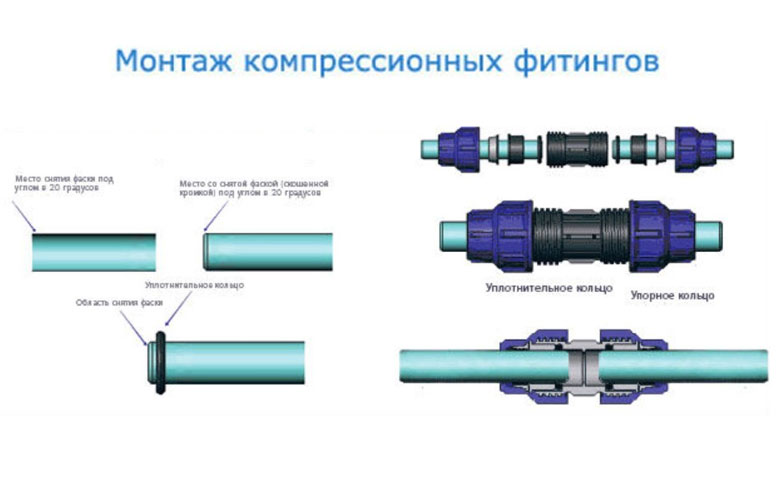

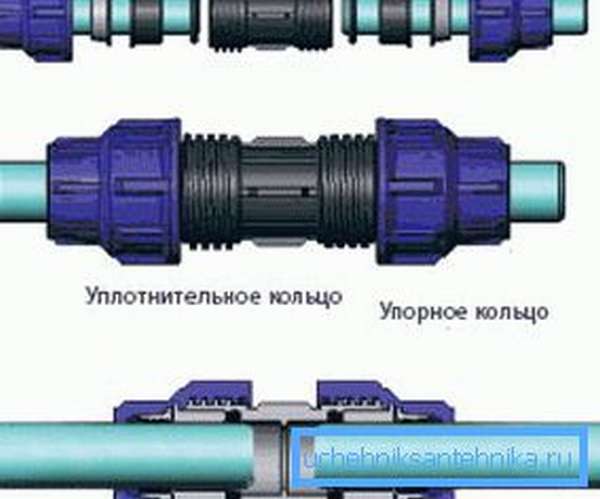

• Компрессионное.

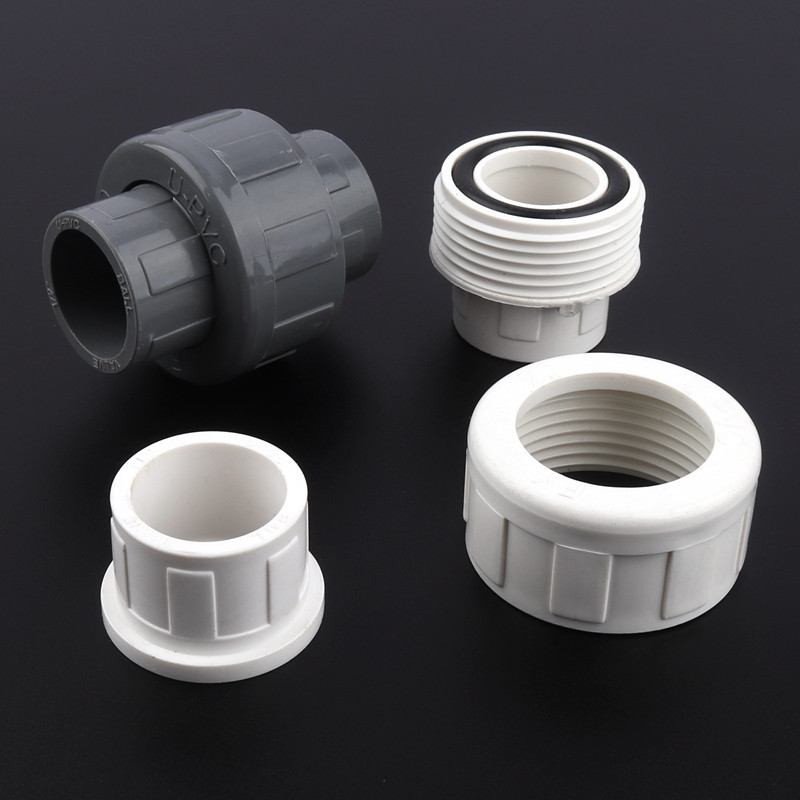

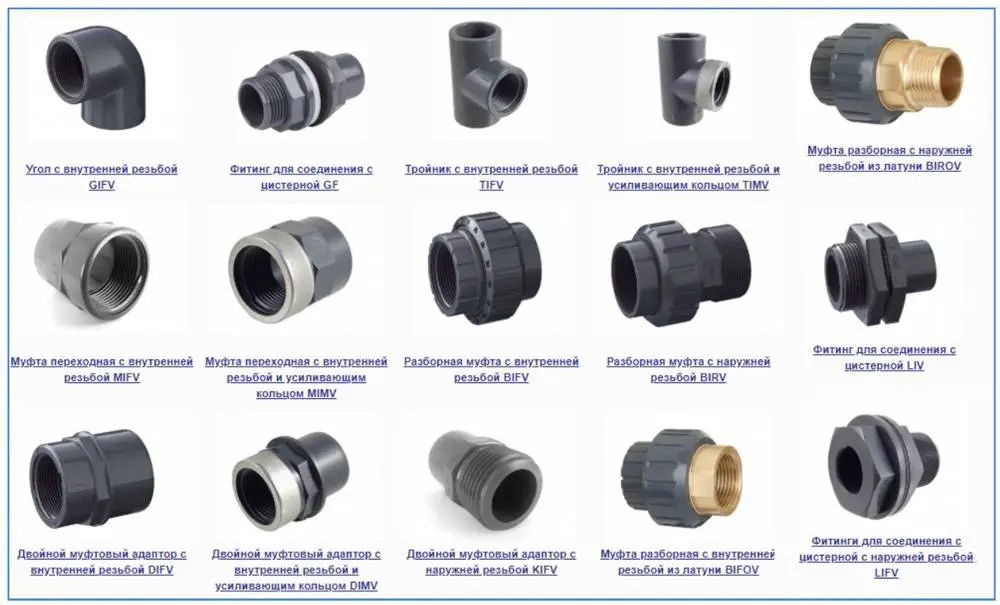

Разновидности крепежей ПВХ

• Гибкость конструкции;
• Длина бухты также позволяет монтаж образца без стыков;
• Не реагирует на контакт с бензином или растворителями;
• Температура теплоносителя до 75оС, срок службы в таких условиях 50 лет, при t выше 75оС срок службы сокращается.

• Непереносимость ультрафиолета;
• Не производятся образцы большого диаметра;
• Материал не поддерживает ровную форму, открытый способ монтажа не радует глаз.

Так как производство относительно молодое, все недостатки еще не успели проявиться. Но доступная цена и продукции, создают спрос и возможность купить пластиковую трубу для водопровода с высокими прочностными показателями.

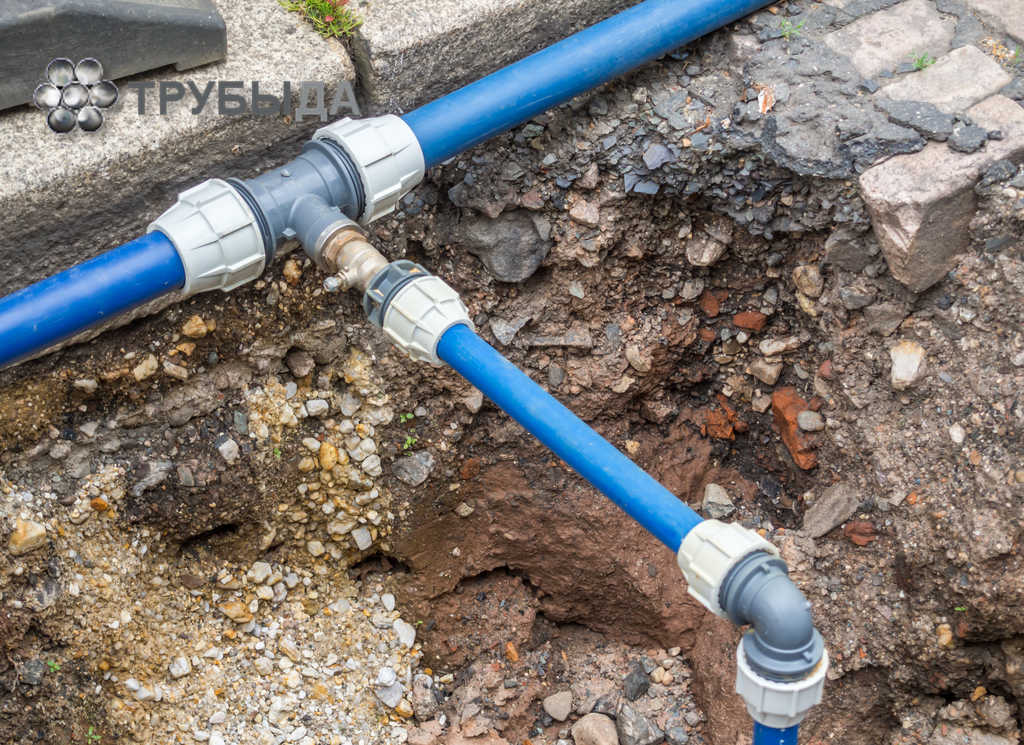

Цена монтажа водопровода из полиэтиленовых труб

При определении стоимости работ необходимо принимать во внимание множество нюансов. На цену монтажа водопровода из полиэтиленовых труб влияют следующие факторы:

• Длина магистрали, площадь помещения;
• Диаметр полиэтиленовых труб для водопровода;
• Количество подключаемых сантехнических приборов;
• Сложность проекта водопровода, особые пожелания заказчика;
• Отсутствие удобств при выполнении монтажных работ;
• Варианты прокладки трассы — скрытая или открытая;
• Расположение объекта от места проживания мастера;
• Качество используемого материала — на второсортные изделия приходится тратить больше сил и времени;
• Тип разводки;
• Способ крепления кусков полиэтиленовых труб между собой;
• Наличие на месте выполнения работ электроэнергии.

Стоимость строительных работ можно снизить, если дорогостоящее оборудование взять в аренду. Расценки на аренду оборудования в строймагазинах невысокие, зато вы сможете пользоваться высококачественными приспособлениями.

Цена монтажа водопровода из полиэтиленовых труб в Украине:

Цена монтажа водопровода из полиэтиленовых труб в России:

Как сделать водопровод из полиэтиленовых труб — смотрите на видео:

Монтажные работы по строительству магистрали из полиэтиленовых труб можно выполнять самостоятельно от начала до конца, сэкономив средства и время. При соблюдении всех правил сборки конструкция обеспечит надежную подачу воды в течение длительного времени. Ее можно пить без опаски, она будет без запаха и приятной на вкус.

Соединение поливинилхлоридных труб

Состыковку ПВХ изделий обычно проводят в раструб. Нарезаются труборезом (или ножовкой) участки необходимой длины. Очищаются и обезжириваются соединяемый торец и внутренняя поверхность раструба. В раструбе устанавливается резиновый уплотнитель. Гладкий конец трубы, смазанный силиконовым составом, вставляется до упора, а затем вытягивается назад на 7-10 мм, до предварительно поставленной метки. Это обеспечивает большую прочность соединению. Саму сборку проводят, как правило, вручную, а для позиционирования прибегают к использованию в качестве рычага лома (в сложных случаях прибегают к домкрату).

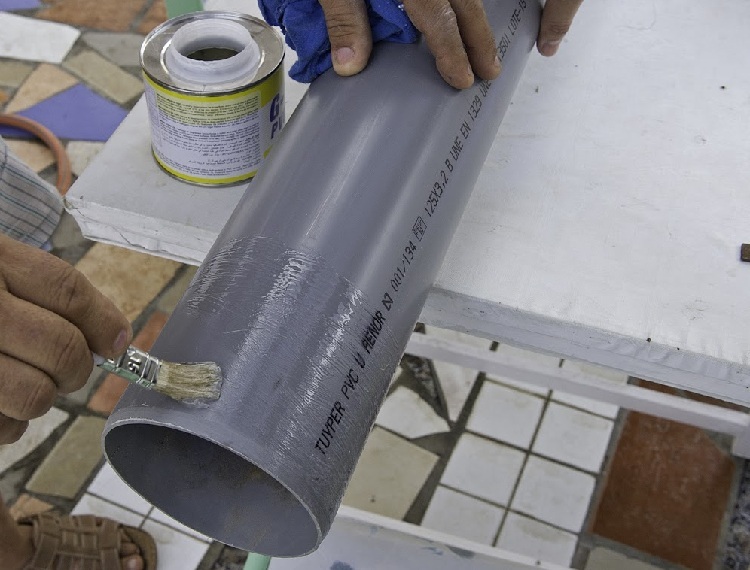

Соединение труб ПВХ при помощи клея — достаточно надежный метод, обеспечивающий герметичность и долговечность системы

Склеиваемое соединение пластиковых труб из ПВХ проводится в следующем порядке:

1. После очистки соединяемые поверхности обрабатываются шлифовальной шкуркой до шероховатости, чтобы усилить сцепление.
2. Клей равномерным слоем быстро наносится на 2/3 раструба и всю откалиброванную часть трубы.
3. Введя до упора трубу в раструб, поворачивают на четверть оборота. Все операции осуществляются в течение трех минут.
4. Около минуты плотно прижимаются соединяемые элементы, так что на стыке выдавливается тонкая полоска клея.

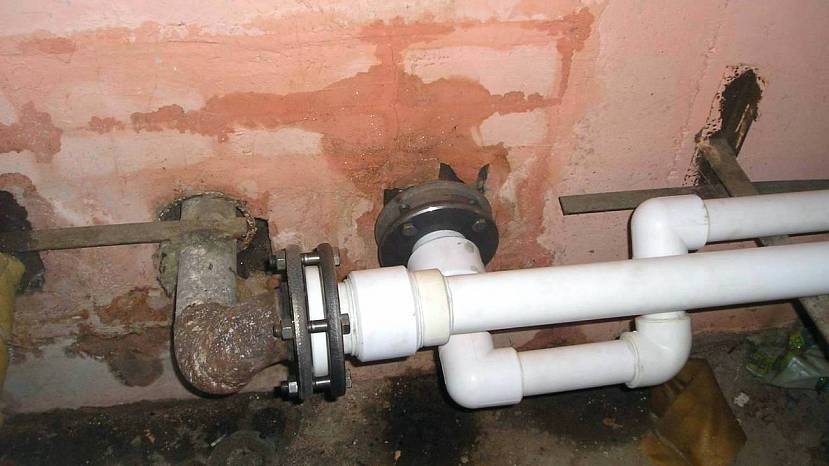

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

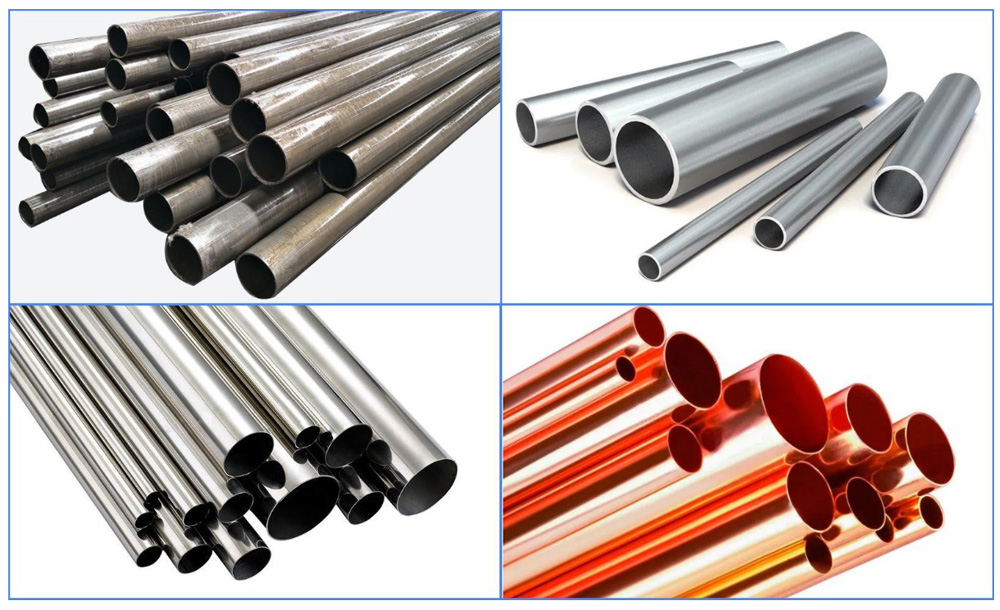

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Использование муфты Гебо

Соединить металлическую трубу без сварки поможет специальное компрессионное устройство. Муфта Гебо представляет собой металлический фланец с гайкой, внутри которого три кольца: зажимное конусообразное, прижимное, уплотняющее

Для создания прочного соединения важно придерживаться технологии монтажа

Муфта Гебо

Основные этапы крепления муфты:

Подготовка торцов предусматривает:

— выравнивание среза;

— зачистку заусениц;

— снятие слоя краски или эмали, с оцинкованных труб счищают защитный слой (муфта предохраняет соединение от окисления).

• На одну из заготовок надевают гайку, зажимное кольцо, верхней частью конуса направленное к гайке.
• Производят сборку муфты Гебо: на уплотняющее кольцо надевают прижимное, затем уплотняющее, его разворачивают в сторону корпуса, надетого на другую трубу, вставляют в корпус.
• Муфту сначала сжимают до неподвижности, чтобы гайка не проворачивалась. Ее затягивают, оставляя несколько витков.
• Проверяют герметичность стыковки. После этого гайку заворачивают до конца.

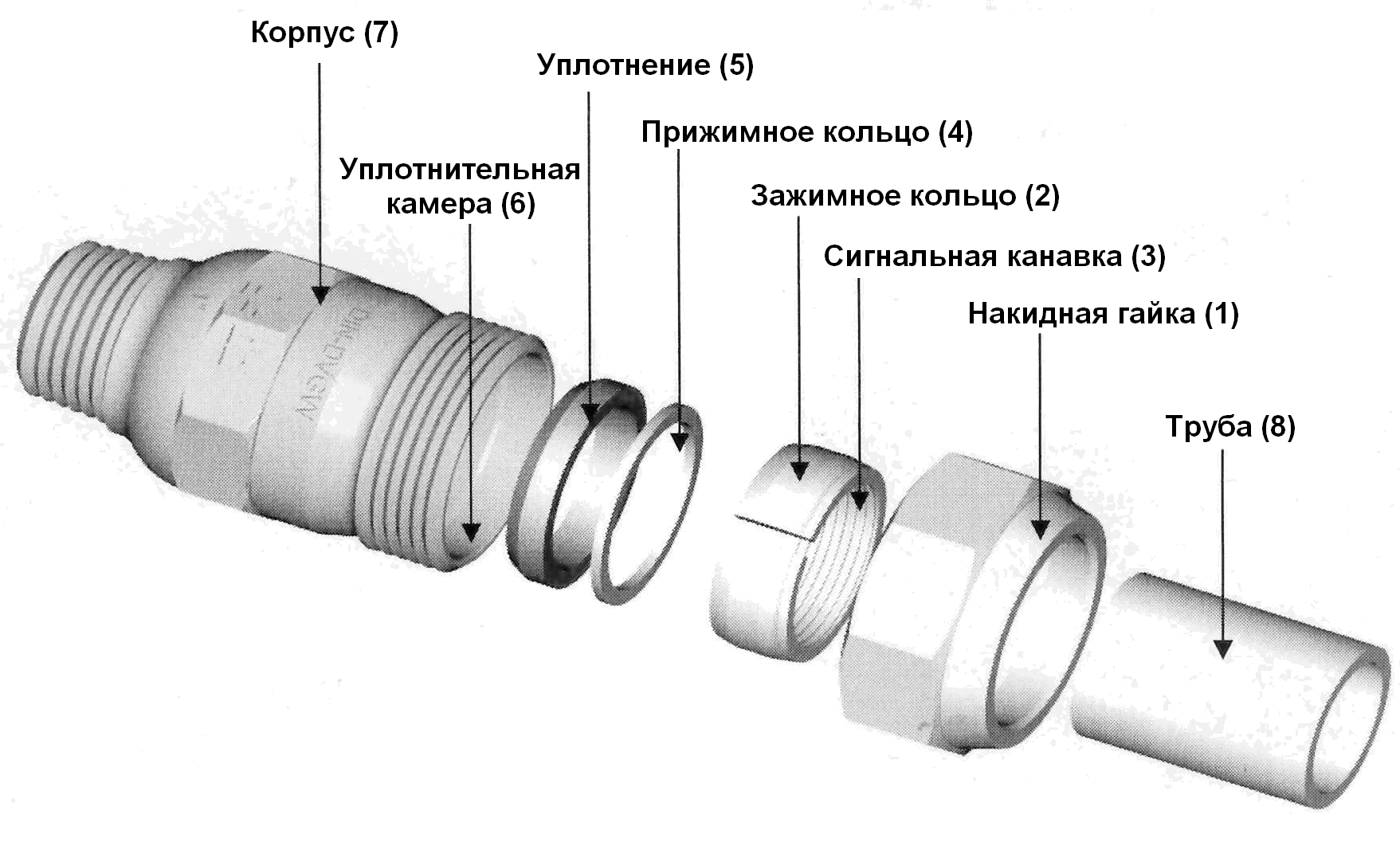

Строение муфты Гебо

Корпус муфты делают из прочной нержавеющей стали или цветного металла. Крепеж можно использовать после демонтажа трубопровода, достаточно заменить уплотняющее резиновое кольцо.

Использование муфту Гебо разрешено на системах горячего водоснабжения. По нормам температура теплоносителя не должна превышать +80°С. При высокой температуре уплотнитель придется менять.

Популярность пластиковых труб для водопровода

Популярность водопроводных пластиковых труб обусловлена их дешевизной, стойкостью к коррозии и длительным сроком службы. Это идеальный материал для организации собственноручно водопровода в своем доме. Стальные аналоги более прочны, но со временем ржавеют и сложны в самостоятельном монтаже.

Применение пластиковых труб

Чтобы понять какие трубы для водопровода лучше, необходимо проанализировать все их параметры. Эксплуатационный срок всеми производителями подобных изделий из пластика заявляется в 50 лет. Однако здесь крайне важны температура и давление воды, которая будет течь потом по собранному трубопроводу. Если взять трубу с несоответствующими реалиям свойствами, то она прослужит гораздо меньше указанного в техпаспорте полувека.

Преимущества труб из ПВХ

Еще один важный момент – стоимость. В магазине следует смотреть не только на цену пластиковой трубы, но и сразу прикидывать затраты на монтаж из нее водопровода. В одних случаях можно обойтись пресс-фитингами и гаечными ключами, а в других придется где-то брать паяльник для пластика.

Монтаж трубопровода из пластиковых труб

Вопрос, как соединяются пластиковые трубы между собой, если они являются единственным материалом всей системы, не стоит. Пластик монтируется спайкой или соединительной и/или распределительной арматурой из того же материала.

Наращивание

Понять, как соединить пластиковые трубы для канализации или водопровода для их удлинения, несложно. Фитинг для этого типа материала представляет собой отрезок аналогичной трубки чуть большего диаметра.

Эта капсула надевается поверх зачищенных и обезжиренных кромок и сдавливается специальным паяльником, выставленным на среднюю температуру.

Разобраться в технике работы не сложно: паяльники рассчитаны на определенный стандартный диаметр, поэтому уровень нажима и температуры контролировать не приходится. Соединение получается неразборным и даже малозаметным.

Соединение с металлической трубой

Соединение разнородных труб более проблематично

Выясняя, как соединить чугунную канализационную трубу с пластиковой или устаревшую металлическую теплосеть с современной из армированного пластика, стоит заострить внимание на нескольких важных аспектах:

• перед выбором фитингов необходимо тщательно замерить диаметр металлического колена;
• для среза и зачистки металлической трубы потребуется болгарка; переходником между металлом и полимером станет пластиковый раструб.

Решив, в каком месте и как соединить пластиковую трубу с чугунной, можно приступать к монтажу. Порядок работы следующий. Металлический отрезок зачищается и обезжиривается. Уплотнитель помещается в пазы раструба и плотно прижимается к внутренним стенкам. После помещения труб система перехватывается хомутами.

Вместо скрепляющих хомутов используется клей или герметик. Соединение с металлопластиковой трубой Для соединения пластиковой трубы с металлопластиковой применяются цанговые фитинги. Их основа – нанесенная на наружную часть капсулы резьба. На нее накручивается труба соответствующего диаметра.

Промышленно выпускаются цанговые фитинги только для коммуникаций с совмещением материалов, но и узлы, рассчитанные на стыковку труб разного диаметра между собой. Использование пресс-фитингов с пластичными материалами неактуально.

Монтаж систем водоснабжения и отопления можно провести самостоятельно, сэкономив на вызове мастера. Делать это можно только при полной уверенности, что ваших навыков достаточно для проведения таких работ.

В противном случае сэкономленные средства могут быть втройне потрачены на ликвидацию последствий прорыва.

Соединение пластиковых канализационных труб

Когда вы задумываетесь над тем, как соединить канализационные пластиковые трубы, то можете выбрать один из 3 вариантов: в раструб, на сварку или на резьбовую муфту. Любой из этих способов имеет свои нюансы и потребует определенного оборудования, поэтому посмотрим на них по отдельности.

Эксклюзивным поставщиком пластиковых канализационных труб разного диаметра и цвета, является группа компаний Агпайп. На сайте компании https://agpipe.ru представлен большой выбор прочных, напорных канализационных пластиковых труб и крепежных систем от Европейских заводов.

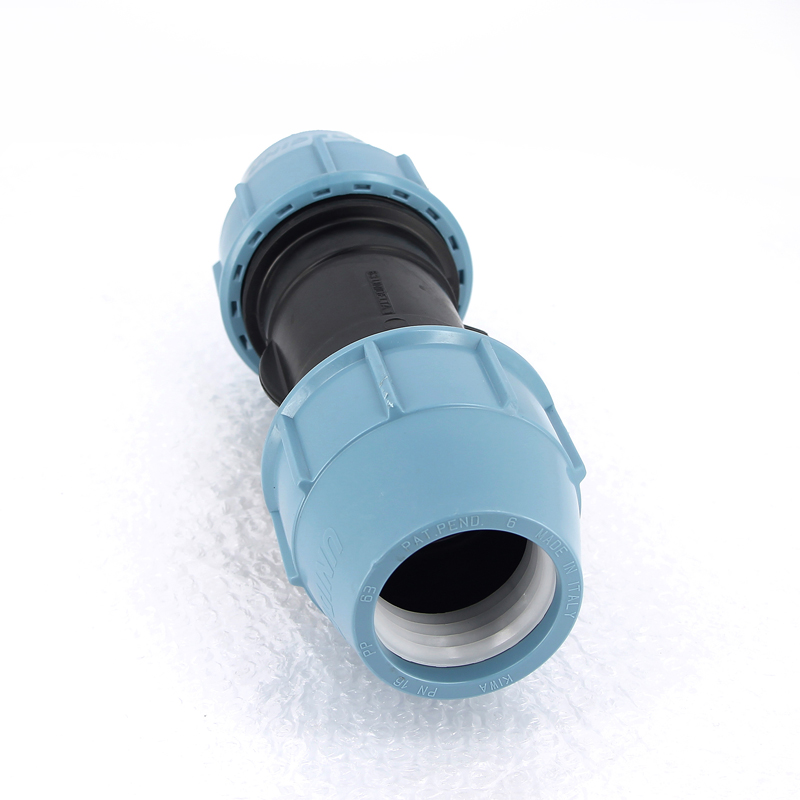

Соединение на муфту

Перед началом каких-либо манипуляций следует выбрать вид муфты для пластиковой трубы. Но здесь сделаем небольшое отступление и скажем, что этот вариант стыковки можно использовать лишь в тех случаях, когда она имеет диаметр не более 63 мм. Если диаметр позволяет вам применять муфту, то вы можете стать обладателем полностью разборной канализационной системой.

Сама процедура соединения с помощью резьбовой или компрессионной муфты достаточно простая. Для начала нужно разобрать крепежный элемент, на трубу одеть уплотниткльное кольцо и контргайку. Затем ее следует вставлять в штуцер муфты и накручивать контргайку на резьбу торца муфты. Контргайка будет фиксировать место соединения.

Соединение с помощью резьбовой муфты является самым быстрым вариантом соединения пластиковых конструкций. Канализационную систему можно использовать непосредственно после затягивания контргайки. Но имеются и свои недостатки. Так, со временем резьбовое соединение может расслабиться и в стыке может появиться утечка.

Соединение сваркой

Исходя из материала, из которого выполнены канализационные трубы может быть использован метод холодной сварки (метод склеивания) или диффузионную сварку. Так, холодную сварку используют во время монтажа полипропилена, а диффузионную – во время соединения ПВХ. При этом любой из этих способов может использоваться как во время установки в раструбе, так и во время фиксации с помощью муфты.

Соединение полипропиленовых труб сваркой осуществляется следующим образом:

1. Торец обрезается. Измеряется глубина, на которую труба заходит в муфту. Обрезать и отмечать глубину захода обязательно нужно выполнять, т.к. в противном случае снижается качество монтажа и надежность системы.
2. С помощью специального паяльника труба и муфта разогреваются до 260°С.
3. После нагрева детали нужно снять с паяльника и на отмеченную глубину труба засовывается в муфту.

Во время использования этого метода соединения система будет готова к использованию непосредственно после застывания швов.

Соединение канализационных ПВХ конструкций происходит по следующему сценарию:

1. Точно также обрезается торец и маркируется глубина впрессовывания.
2. На внешнюю часть и внутреннюю часть муфты наносится специальный клей. Труба вставляется в муфту на отмеченную глубину. Затем ее следует немного провернуть вокруг своей оси. Следует отметить, что во время выбора клея лучше покупать тот, который рекомендуют сами производители и соединений.

Соединение в раструб

Соединение в раструб можно использовать лишь в том случае, когда они будут использоваться в безнапорных сетях. К тому же для соединения в раструб должны иметься специальные утолщения на торцах.

Раструбное соединение происходит таким образом:

1. Труба устанавливается на опорную поверхность. Раструб должен быть установлен в противоположную сторону по отношению к движению потока.
2. В раструб принимающей трубы устанавливаем уплотнительное кольцо.
3. После установки уплотнительного кольца гладкий торец второй трубы вставляете в раструб.
4. После монтажа соединения следует зафиксировать и вторую трубу.

Советуем почитать:

• Какие трубы лучше для системы канализации;
• Как самостоятельно определить диаметр трубы

https://youtube.com/watch?v=anc8UzZBGzU

https://youtube.com/watch?v=QU0mFjY0Vuk

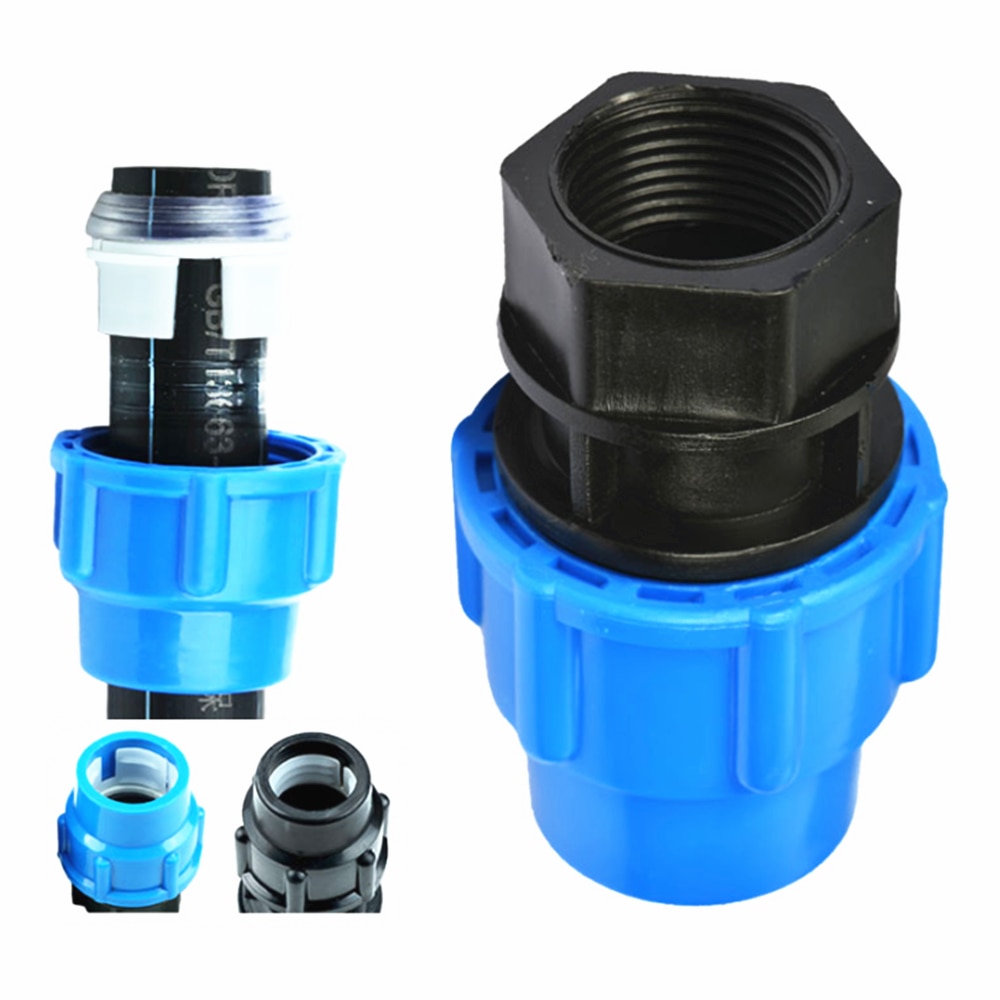

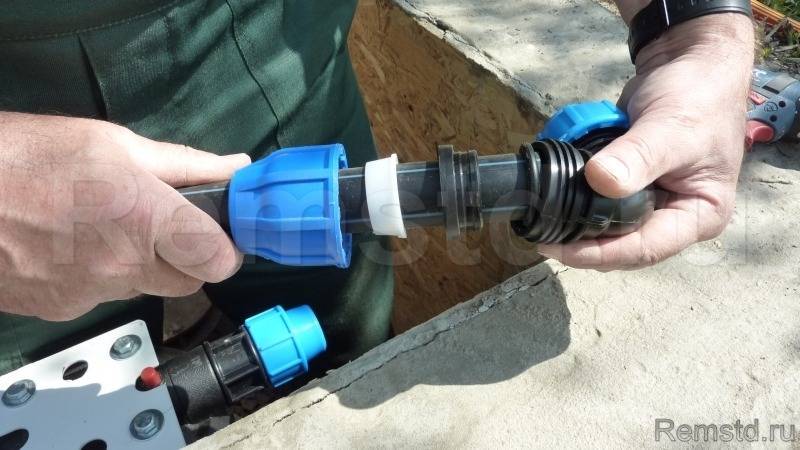

Стыковка трубы ПНД со шлангом

Для соединения трубы ПНД и поливочного шланга не потребуется специальная паечная аппаратура. Нужно лишь приобрести специальный фитинг компрессионного типа, для труб, произведенных из ПНД, лучше сразу в комплекте с запорно-регулировочным вентилем. Принцип стыкования трубы из ПНД и поливочного шланга аналогичен процессу объединения фрагментов труб. Фитинговые системы для присоединения шланга, на выходе оборудованы специализированным «выходом-елочкой», на который впоследствии натягивается шланг необходимой длины, и обжимается хомутом нужного размера. Установка фитинга с краном более удобна, его практичнее демонтировать при необходимости, с наступлением осенне-зимнего сезона. Для отключения подачи воды нет нужды перекрывать всю систему водоснабжения, достаточно закрыть выходной кран. Для более быстрого монтажа имеется готовый вариант — ПНД кран, где контроль напора воды и фитинг, для закрепления на трубе, представляют одно целое.

Как соединить поливинилхлоридные трубы

Трубы из поливинилхлорида снабжены специальным раструбом, который очень помогает при монтаже. Как правило, соединение пластиковых водопроводных труб производится путем склеивания .

Читать Можно ли зашивать газовые трубы гипсокартоном

Монтируется система поливинилхлоридного трубопровода при помощи клея в следующей последовательности:

1. Внутреннюю поверхность раструба одной трубы и наружный конец другой обтачиваем шлифовальной шкуркой, чтобы появилась шероховатость, способствующая лучшему сцеплению.
2. Обезжириваем обработанные края метиленхлоридом.
3. Наносим клей на весь откалиброванный конец трубы и еще на 2/3 длины раструба. Как правило, используется для этого клей ГИПК-127, который наносят, стараясь очень быстро намазать поверхность равномерным слоем. Наиболее удобно распределять клей мягкой кистью, ширина которой составляет 3-4 см.
4. В обоих соединяемых элементах максимально быстро вводим до упора трубу в муфту (раструб) и поворачиваем после этого на четверть оборота. Обезжиривание, распределение клея и соединение труб должно занять не больше трех минут.
5. Элементы, которые должны быть соединены, прижимает плотно друг к другу и держим так около минуты. При этом, если все было сделано правильно, на стыке должна появиться тоненькая выдавленная полосочка клея.

Цены и размеры различных типов труб

Теперь рассмотрим ценовые категории и оптимальные размеры трубопрокатных материалов различных видов.

ПВХ

Производители предлагают на выбор готовые изделия с наружной толщиной от 1,4 см до 1 м. Длина варьируется в пределах от 0,56 до 6 м.

Стоимость зависит от параметров и области применения. Если брать в расчет средние показатели цен, то минимальный вариант будет стоить около 100 руб., трубы с параметром 10-15 см и длиной 300 см обойдутся в 500 руб. Самые дорогие 6 метровые изделия стоят больше в 2 раза за шт.

Полипропилен

Стандартными показателями наружного диаметра находятся в диапазоне от 20 мм до 12,5 см. Толщина стенки варьируется от 2,3 до 20,8 мм. Можно приобрести 1 метр или сразу 100 метровую бухту.

Стоимость погонного метра трубы с шириной 20 мм может обойтись в 40 руб.  Армированный аналог стоит дороже на 15-30 руб. На усиленный вариант толщиной в 25 мм и длиной 4 м придется потратить в 10 раз больше денег.

Полиэтилен

В соответствии с ГОСТом внешний Ø (диам.) может быть в пределах 0,1-120 см. При этом толщина стенок имеет показатели от 0,2 до 6 см. Длина бухты достигает 1000 метров.

Стоимость за погонный метр в зависимости от диаметра варьируется от 20 до 350 руб. за погонный метр.

Сшитый полиэтилен (РЕХ)

Наружный диаметр имеет показатели от 1,6 до 3,2 см. Толщина стенок – от 2,2 до 4,4 мм. Продается в бухтах от 100 м.

Стоимость трубы с кислородным слоем длиной в 100 м и шириной в 16 мм составляет около 6500 руб. Аналогичный продукт с диаметром 20 мм обойдется в 11000 руб.

Полиэтилен низкого давления (ПНД)

Величина относительно внешнего диаметра находится в диапазоне от 10 до 160 мм. Минимальная толщина стенок составляет 2 мм.  Что касается длины, можно приобрести готовые отрезки от 3 до 12 м, либо бухту от 100 до 500 м.

Труба диаметром в 20 мм за погонный метр обойдется примерно в 22 руб.  Если рассматривать вариант 4 см для холодного водоснабжения, то 100 метровая бухта будет стоить 6500 руб.

Металлопластик

Внешний диаметр готовой продукции имеет показатели в диапазоне от 1,6 до 5 см. Толщина стенок варьируется в пределах 2-4 мм. В продажу поступает бухтами от 20 до 200 м.

По стоимости за погонный м. 1,6 см стоят от 21 руб., 2 см от 55 руб.

Как соединить трубы из металлопластика

Произвести соединение металлопластиковых труб можно исключительно при помощи фитингов. Это различные отводы (повороты, колена, уголки с резьбой), муфты, тройники, переходы, заглушки, которые служат вспомогательной деталью при соединении труб.

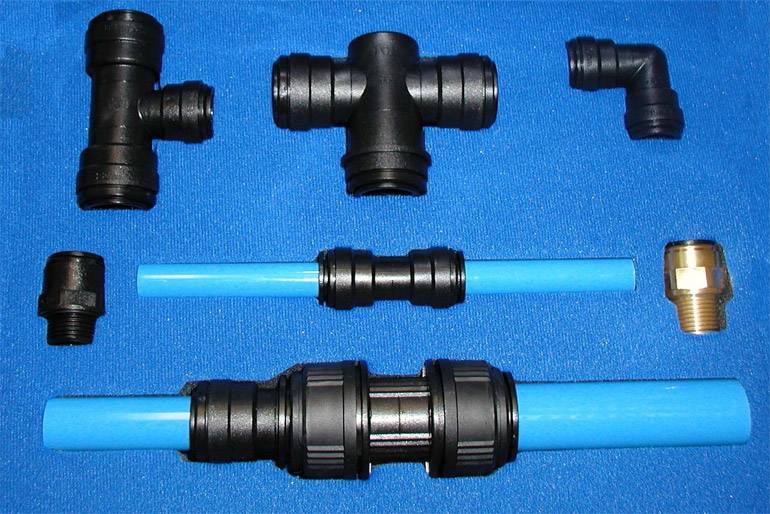

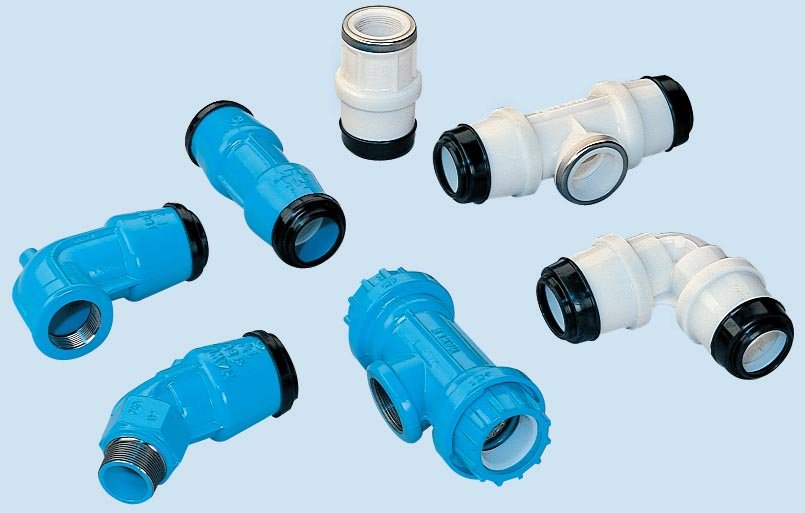

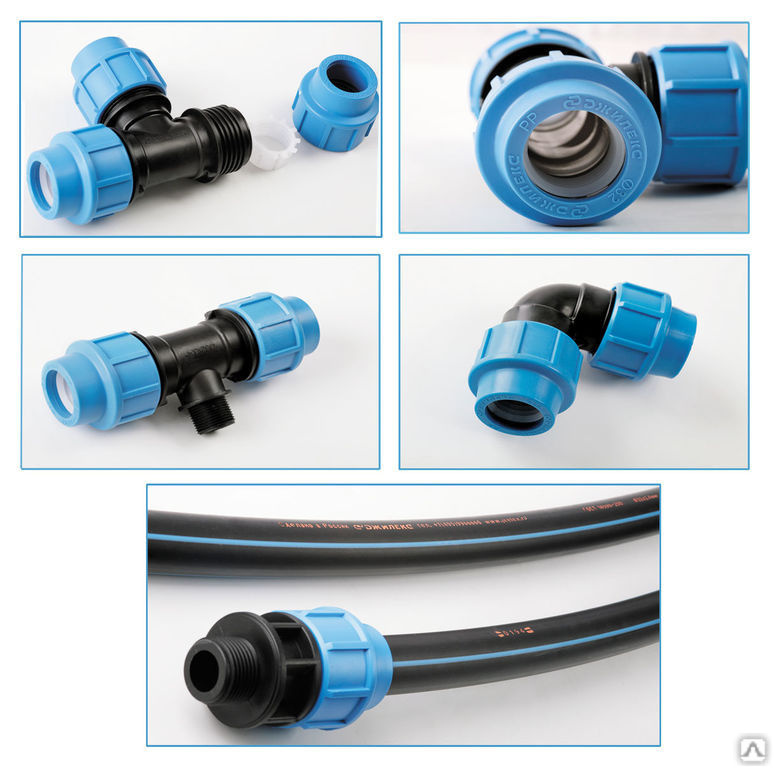

Фитинги для пластиковых труб

Их главным преимуществом можно назвать простоту использования, поскольку при применении фитингов для соединения труб, понадобится лишь обжимной ключ, который идет с этими же фитингами в комплекте. И все. Никаких сложных и специальных инструментов больше не требуется. К тому же ручная сборка значительно упрощает процесс соединения, хотя и несколько уменьшает его скорость по сравнению со сваркой с помощью специального аппарата .

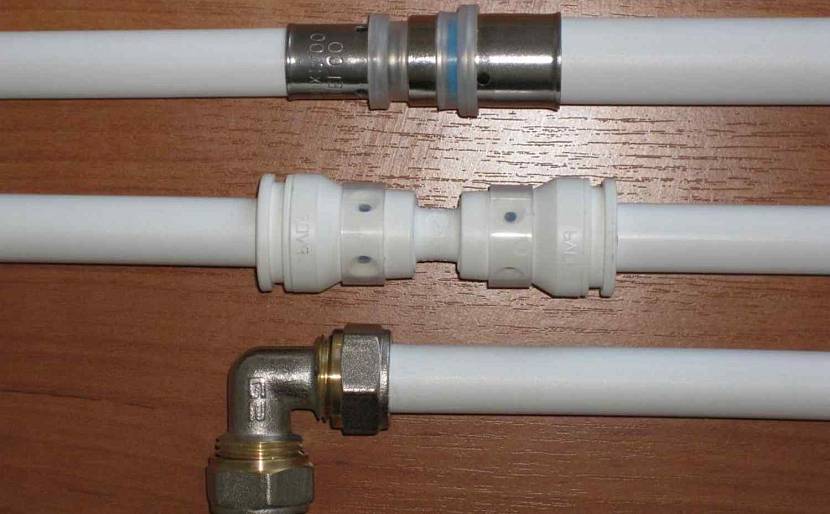

Соединить металлопластиковые трубы можно при помощи:

• обжимных фитингов. Считаются наиболее простыми в монтаже;
• пуш-фитингов. Характеризуются простотой и быстротой установки, абсолютным исключением ошибки при монтаже, высоким показателем антикоррозийности, возможностью замены отдельных элементов, надежностью уплотнений и даже экологичностью;
• пресс-фитингов. Отличаются повышенной надежностью.

Немного о трубах

Перед соединением труб из металла и пластика следует рассмотреть их по отдельности.

Чаще всего для обогрева и канализации в помещениях используются трубы из чугуна, стали, меди и пластика. Медные более «мягкие» в обработке, но и стоимость у них выше, поэтому широкого распространения они не получили.

Металлические делятся на такие подвиды:

1. Стальные. Они нередко подвержены коррозии, а внутренний диаметр по мере зарастания ржавчиной или налётом становится только меньше, что приводит к необходимости частой смены или очистки системы.
2. Оцинкованные. Очень сложный материал для сборки или монтажа трубопровода, но его главная особенность в том, что трубы из «оцинковки» менее подвержены коррозии и наростам.
3. Нержавеющая сталь. Её достаточно непросто обрабатывать, а рыночная стоимость самая большая из всех.

Муфтовое соединение металла и пластикаИсточник san-kras.ru

Пластиковые трубы делаются из таких материалов:

1. Полиэтилен. Он очень мягкий и пластичный, но непригоден для воды с высокой температурой – при +80 °С начинается деформация материала и появляются течи.
2. Полипропилен. Свободно выдерживает температуру воды до +90 °С, что позволяет использовать такие трубы даже для систем отопления. Полипропилен отличается небольшим весом, что делает его монтаж удобным.
3. Поливинилхлорид. Его используют для производства канализационных труб, так как для отопления и водоснабжения этот материал непригоден.

Пластиковые трубы с переходникамиИсточник stroikairemont.com

Полиэтилен низкого давления — ПНД

Этот вид труб, чаще используется при монтаже промышленной канализации, обсадки водяных скважин. Но и при монтаже водопровода этот вид нашел свое применение. Труба обладает высокими прочностными качествами. По этой причине ее зачастую используют при горизонтально-направленном бурении (в народе прокол под землей).

Схема ГНБ принцип работы

Так же часто применяется при прокладке неразборного садового водопровода.

Цветные полосы на внешней стороне обозначают, в какой сфере используется труба:

• Синяя полоса – водоснабжение;
• Желтая полоса – газовая промышленность;
• Отсутствие полос – технические цели.

Бухты для водоснабжения и газа

Маркировка

Труба 32 диаметра питьевая

Аббревиатура SDR обозначает степень внутреннего давления. Чем меньшего значения цифра в маркировке, тем плотнее материал. Марка трубы ПЭ 80или ПЭ 100. Используется при сооружении водоснабжения и систем отходов диаметром до 90 мм.

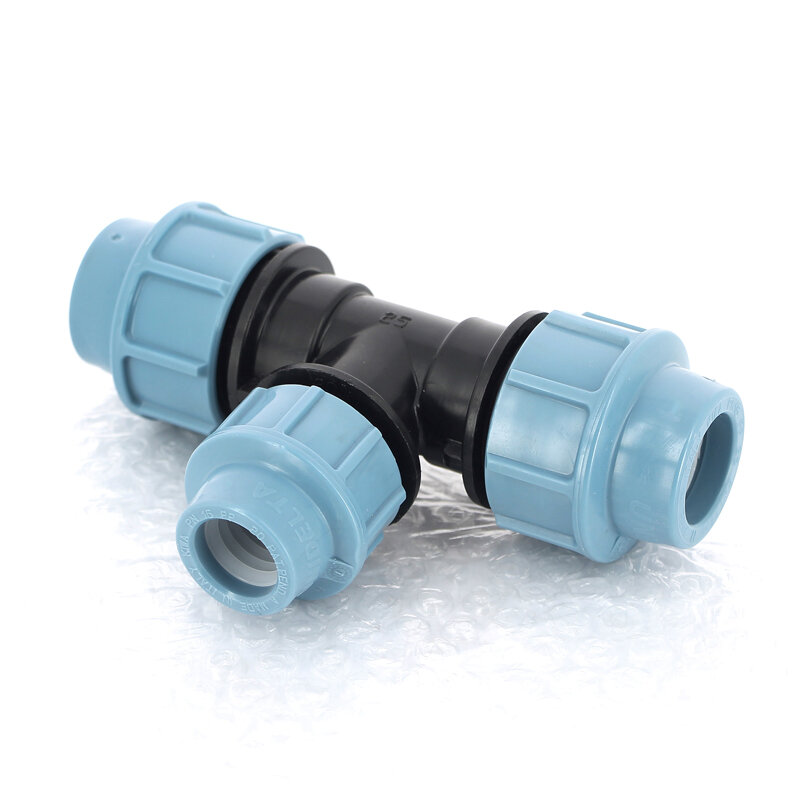

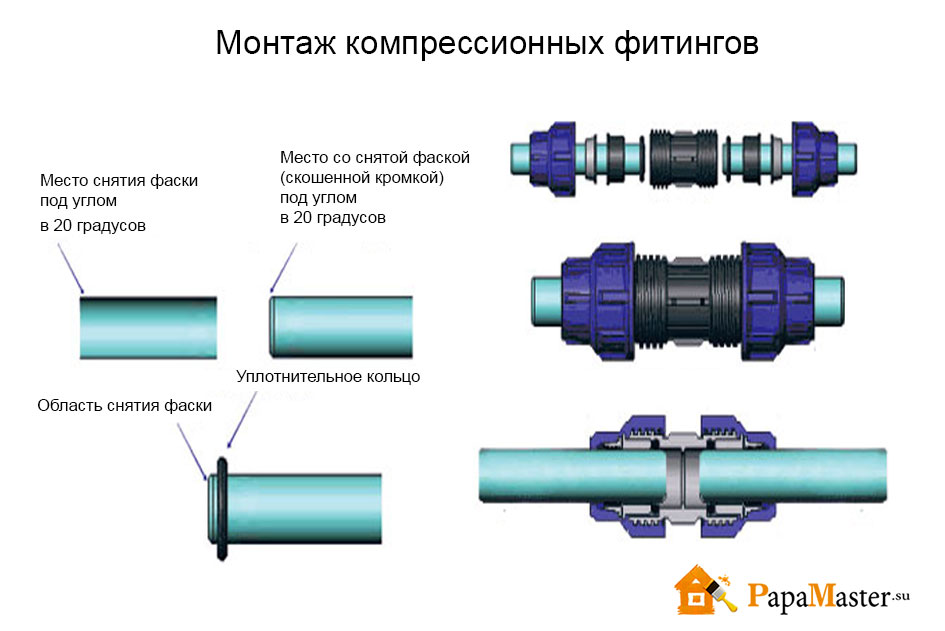

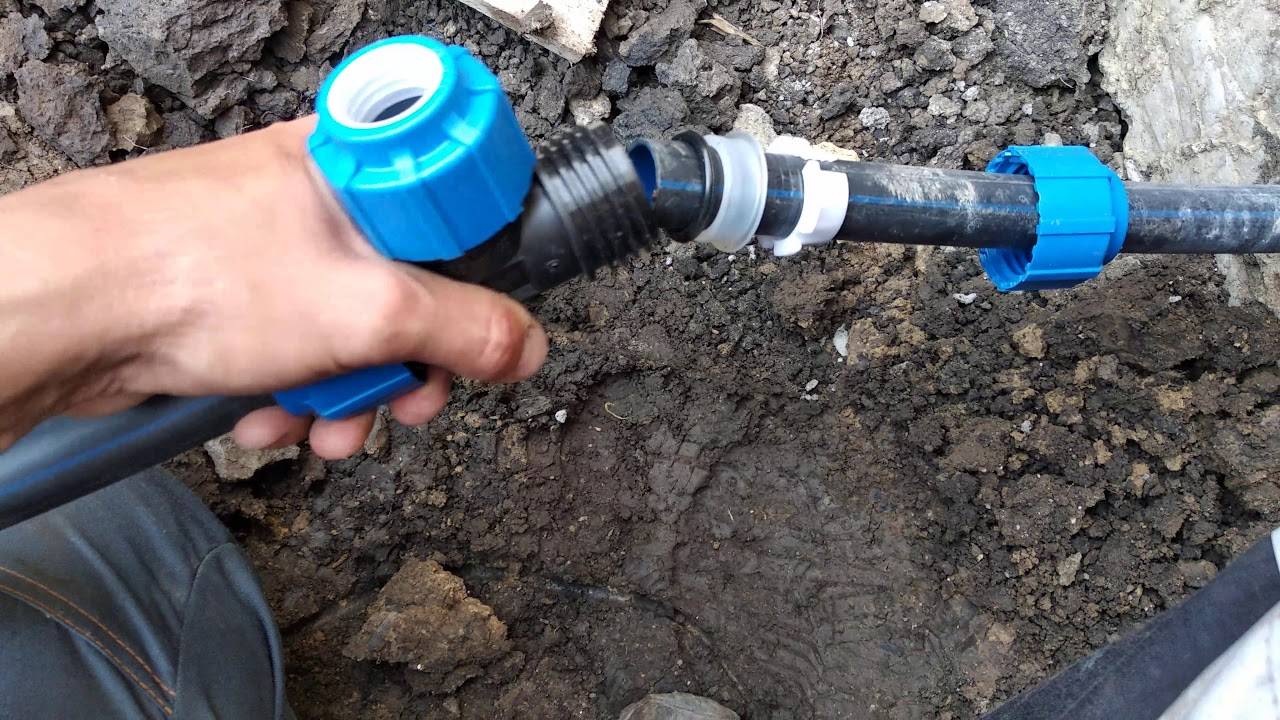

Монтаж соединений ПНД труб

Востребованы два вида стыкования:

Разъемный. С применением фитингов, наиболее распространен при возведении частного водопровода;

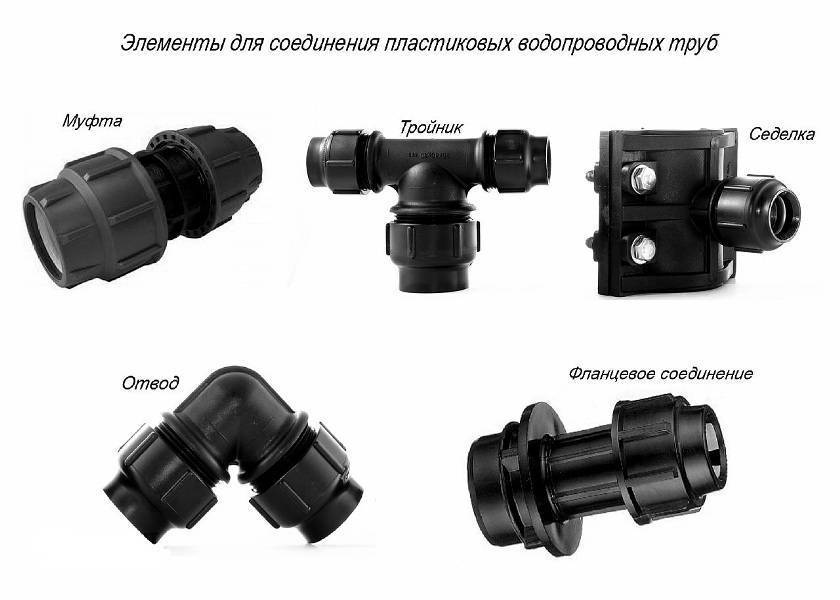

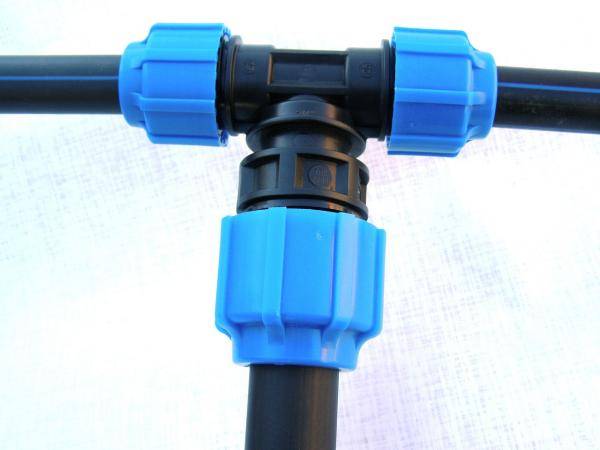

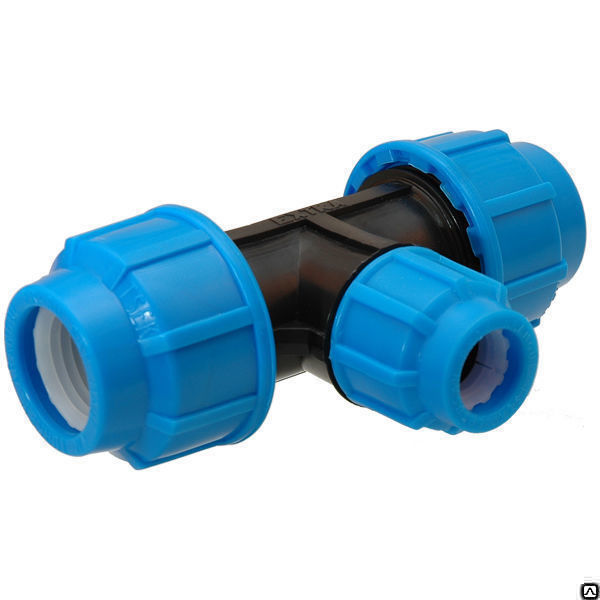

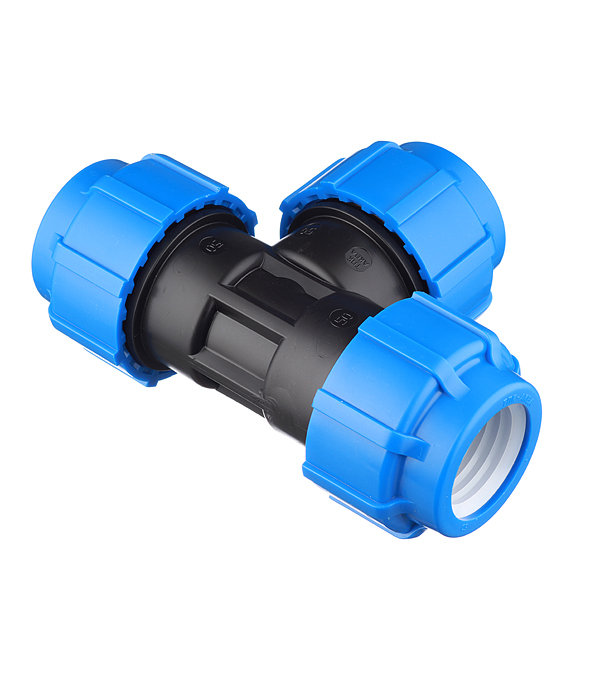

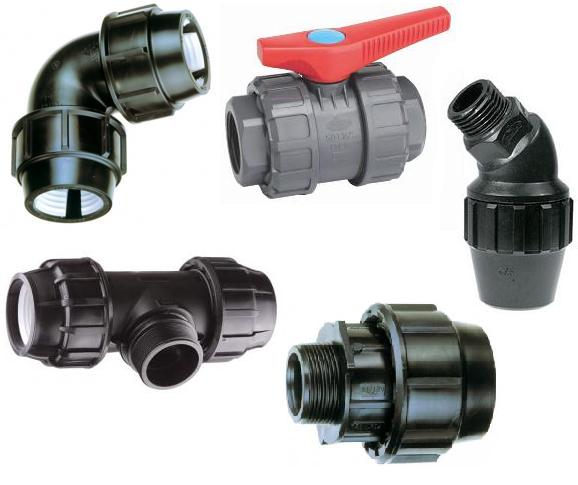

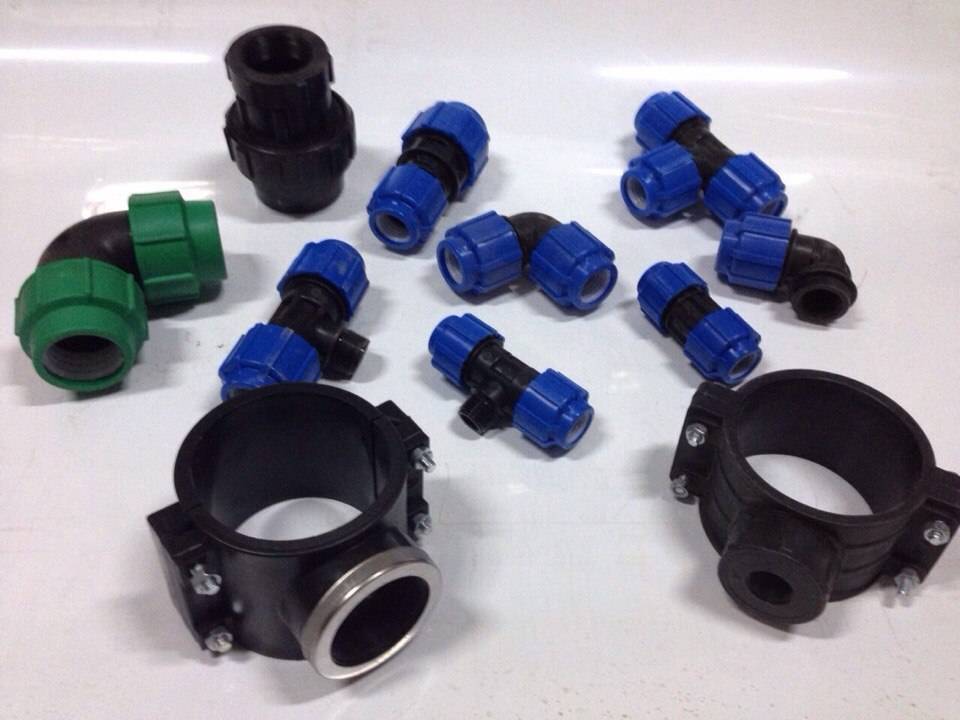

Разновидности соединительных элементов

Неразъёмный. Соединяется посредством специализированной сварки.

Статья по теме:

Разновидности пластиковых труб

Прежде чем разобраться с тем, как соединять пластиковые водопроводные трубы, стоит узнать какие виды находятся в магазинах и чем они отличаются друг от друга.

Пластиковые трубы бывают следующих видов:

1. ПВХ – изделия из поливинилхлорида отличаются особенной гладкостью внутренней поверхности и аккуратностью внешней стенки, благодаря которым изделия широко используются для сантехнических конструкций и водопроводов. Основное преимущество данного вида изделий является легкость монтажа, при котором не требуется специального оборудования, так как соединение происходит «холодным» способом.
2. РР – полипропиленовые конструкции бывают однослойные и многослойные. Диаметр таких изделий начинается от 16 мм и доходит до 1,25 метра. Соединить полипропиленовые трубы можно специальным аппаратом. Одним из преимуществ данного вида является возможность их перехода с помощью специальных фитингов на арматуры из металла, что является достаточно актуальным в жилых домах при проектировании отопительных и водопроводных конструкций.
3. РЕ – полиэтиленовые конструкции являются универсальным средством для ремонтов в любое время года, так как могут монтироваться даже при температуре в -20 градусов. Бывают двух видов: ПНД (низкого давления) и ПВД (высокого давления). Диаметр этих пластиковых труб бывает от 20 до 63 мм с максимальными показателями давления от 5 до 10 атмосфер. Для сварки внутри каждой конструкции находится резиновая муфта, которая позволяет легко провести электросварку.
4. РЕХ – изделия из сшитого пропилена проходят при производстве дополнительную обработку высокого давления, которая делает конструкции из такого материала более выносливыми, даже при постоянных перепадах температуры. Используются такие изделия, как для бытовых целей, так и для построения систем подогрева пола. Соединение проводится с помощью фитингов и обработками специальными газами или путем облучения потока электронов.
5. PEX-AL-PEX – конструкции из металлопластика обладают дополнительной устойчивостью к внешним воздействиям, благодаря слою из алюминиевой фольги, который располагается между двумя слоями сшитого полипропилена. Несмотря на многослойность таких изделий металлопластиковая арматура сохраняет гибкость. Соединение производят с помощью фитингов под опрессовку или же закручивание.
