2 Делаем коллектор – первые шаги

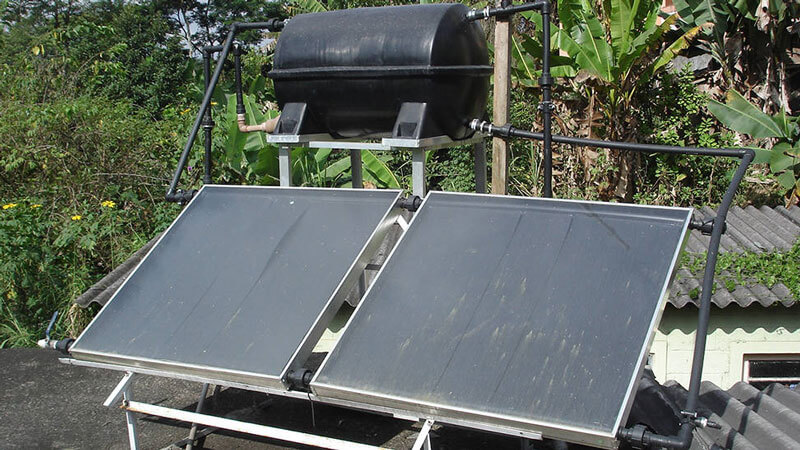

Простой и при этом вполне эффективный гелионагреватель несложно сделать из доступных и недорогих материалов. Корпус коллектора мы можем изготовить из бруска древесины с ОСП-плитой, фанерным листом или обычной деревянной доской. Существует и более дорогой вариант сборки. Он предполагает применение алюминиевого либо стального профиля и металлических листов. Такой корпус получится долговечнее. Но и повозиться с ним придется подольше. С деревянными изделиями работать проще. Увеличить срок их эксплуатации можно посредством обработки древесины лакокрасочными составами, эмульсиями на водно-полимерной основе.
Собираем корпус из выбранных материалов. На его дно устанавливаем теплоизоляционный слой – минвату, плиты пенополистирола, пенопласта. Вместо них разрешается использовать и более современные утеплители, например, фольгированные. Но в этом случае расходы на изготовление конструкции увеличатся. На утеплитель укладываем абсорбер (теплоприемник, тепловой контур). Качественно крепим его к днищу корпуса. Абсорбер лучше всего делать из медных труб. Вместо них применяются и менее дорогие материалы. Народные умельцы изготавливают тепловой контур из полипропиленового шланга, панельных радиаторов из металла, полиэтиленовых труб, теплообменника старого холодильного агрегата и других конструкций.
Давайте сделаем элементарный абсорбер. Используем для этого 100 метров полипропиленового шланга сечением 2 см. Такой теплообменник позволяет нагревать около 15–20 л воды. При желании увеличить объем горячей жидкости придется брать более длинный шланг либо подключать к самодельной системе циркуляционный насос. Изгибаем полипропиленовое изделие спиралью. Укладываем получившийся змеевик в корпус, фиксируем его. Дополнительно рекомендуется закрепить между собой кольца спирали. Тогда наш абсорбер не будет деформироваться в процессе эксплуатации.
Аналогичные действия выполняем и при использовании медных труб. Их, кстати, необязательно монтировать в виде змеевика. Допускается укладывать трубы по отношению друг к другу параллельно. При этом стоит понимать, что спиральные конструкции имеют меньше соединений, а значит, в них теплоноситель перемещается максимально равномерно. Да и риск протечек в подобных случаях сводится практически к нулю.
После того, как все трубки смонтированы и закреплены, накрываем корпус нашей системы, используя стекло, монолитный поликарбонат, акриловый лист или иной светопрозрачный материал. Он может быть и рифленым, и абсолютно гладким. Остается покрасить короб в черный цвет. Темная поверхность станет более активно поглощать тепло от солнечных лучей.
Выбор солнечного коллектора и его монтаж
Перед домовладельцем, решившим создать солнечное отопление частного дома своими руками, встает задача выбрать наиболее подходящий тип коллектора. Этот вопрос достаточно сложен, но разобраться в нем необходимо.
Открытые коллекторы не подойдут из-за низких возможностей, поэтому о них нет смысла говорить. Обычно выбор производится между трубчатыми и плоскими видами. Первым и самым значимым критерием выбора обычно становится соотношение цены и качества изделий.
Такой подход оправдан, но нельзя не учитывать ремонтопригодность. Так, вакуумные трубки можно менять далеко не во всех видах коллекторов, что делает выбор рискованным. При выходе из строя одной из них у некоторых видов коллекторов придется менять всю панель, что потребует расходов. Вообще, все вакуумные устройства — довольно рискованное приобретение, так как любое механическое воздействие грозит потерей источника тепловой энергии.
Выбрав оптимальный вариант, приступают к монтажу. Для него надо выбрать подходящую площадку, расположенную неподалеку от дома
Это важно, поскольку транспортировка теплоносителя на большие расстояния потребует качественного утепления и установки циркуляционного насоса. Обычно коллекторы устанавливают на крышу, чтобы получить возможность циркуляции самотеком
Преимущества использования гелиосистем
Установка солнечных коллекторов существенно снизит затраты на традиционное отопление. Энергия Солнца – бесплатна, а кроме того, гелиосистемы не наносят вреда окружающей среде. Именно поэтому в странах, где власти беспокоятся об экологии, такой способ отопления домов широко распространен (прочитайте: «Гелиосистема своими руками «). Массовое использование гелиосистем позволит сохранить ресурсы, которые традиционно применяются для отопления (уголь, природный газ) и решить энергетическую проблему.
Солнечное отопление обладает следующими преимуществами:
- эффективная работа и значительная экономия на основной системе обогрева дома;
- безопасность использования;
- длительный срок службы;
- эстетичный внешний вид, возможность выбора параметров коллектора.
Дополнительная информация о структуре
Сам солнечный коллектор становится главным элементом в системе нагрева воды. Эта конструкция может быть отнесена к одной из трёх групп:
- плоские коллекторы
- вакуумные коллекторы
- водяные коллекторы
плоских коллекторов
Рама с вакуумными трубками из боросиликатного стекла — вот что используется для изготовления вакуумных коллекторов. Ещё одна колба со специальным поглощающим покрытием имеется при этом внутри каждой отдельной трубки. Медная трубка с теплоносителем под низким давлением располагается в самих колбах. В теплообменник с жидкостью помещается конец медной трубки, именно туда выделяется тепловая энергия, которая аккумулируется в системе.
Конструкция типа «морская трубка» тоже является отдельной разновидностью вакуумных коллекторов. Бак для воды и трубки в этом случае находятся на раме. Внутри каждой трубки находится ещё одна трубка, между ними обязательно устраивается специальное вакуумное пространство. Слоем абсорбента покрыты вакуумные трубки, более того, они заполнены водой. Когда происходит нагрев, вода поднимается в бак. Холодная опускается к трубкам для нагрева. Такие системы ещё называются водяными солнечными коллекторами.
Бак-аккумулятор выступает вторым элементом, который обязательно присутствует в любой системе. Именно он используется для хранения воды, в дальнейшем потребляющейся для различных нужд. Наружную часть бака лучше утеплить отдельным слоем толщиной минимум в 3 сантиметра, иначе в холодное время года он не сможет сохранить тепло. Бойлер для солнечного коллектора тоже подождёт.
Виды и различия солнечных коллекторов
На сегодняшний день распространение среди промышленно изготавливаемых солнечных коллекторов получили два вида систем:
- плоские солнечные панели;
- вакуумные (вакуумированные) трубчатые коллекторы.
Плоская солнечная панель
Является распространенным типом солнечного коллектора, используемого в современных системах гелиоэнергетики. Широкое распространение данный тип получил вследствие относительной дешевизны и простоты, как устройства, так и эксплуатации. Недостатком плоских солнечных коллекторов является значительное (до двух раз) понижение КПД в условиях отрицательных температур наружного воздуха.
Конструкция плоского солнечного коллектора.
Конструктивно представляет собой панель с площадью поглощающей поверхности 2-2,5 м2, выполненную из алюминиевых или стальных сплавов. Лицевая часть выполнена в виде листа специального гелиостекла, что обеспечивает максимальное поглощение энергии солнечного света и минимальные потери энергии с отраженными и рассеянными лучами. Непосредственно под гелиостеклом расположен поглотитель, выполняемый в виде плоской трубки из медных или алюминиевых сплавов, имеющих высокий коэффициент теплопередачи.
Трубка, как правило, имеет радиальное оребрение, что значительно повышает коэффициент теплопередачи поглотителя. На поглотитель наносится покрытие с высоким коэффициентом поглощения в спектрах теплового излучения, что повышает общий КПД коллектора. Под поглотителем располагается слой тепловой изоляции, уменьшающий тепловые потери системы в окружающую среду. Необходимая тепловая мощность солнечного коллектора достигается включением нескольких панелей в единую солнечную батарею или коллектор.
Вакуумный (вакууммированный) трубчатый коллектор
Дорогостоящий вид солнечного коллектора вследствие сложного изготовления и ряда преимуществ перед плоскими солнечными панелями. Конструктивно представляет собой ряд парных стеклянных труб, спаянных между собой, из пространства между которыми откачан воздух. Вакуум в пространстве между трубками является прекрасным тепловым изолятором и предотвращает тепловые потери в окружающую среду от теплоносителя. В меньшую трубу вводится медная, алюминиевая или стеклянная трубка поглотителя. Трубы верхней частью вводятся в распределитель, в котором циркулирует теплоноситель. Вакуумные (вакуумированные) трубчатые коллекторы по типу распределителя подразделяются на два типа: с плоской тепловой трубой и прямоточные.
Коллекторы с плоской трубой
Вакуумный трубчатый солнечный коллектор с плоской тепловой трубой – конструкция.
Представляют собой рекуперативный теплообменник, расположенный в распределителе. В этом случае теплопередача от нагретого теплоносителя вакуумной трубы к теплоносителю циркуляционного контура теплоснабжения здания происходит через стенку и теплоносители этих контуров не смешиваются. Преимущества перед прямоточными коллекторами состоят в сохранении высоких показателей работы при температуре окружающей среды до -45оС, возможности замены отдельной вакуумной трубки, вышедшей из строя, без разбора коллектора и прекращения его работы, а также в возможности регулирования угла установки каждой вакуумной трубки в пределах одного коллектора.
Прямоточные коллекторы
Прямоточный вакуумный трубчатый солнечный коллектор – конструкция.
Объединяют циркуляционный и обогревающийся контур. В распределителе проходят подающий и циркуляционный трубопроводы, к которым непосредственно присоединяются вакуумные трубки. Теплоноситель подается в распределитель по подающему трубопроводу, из которого попадает в вакуумную трубку, где проходит обогрев. Нагретый теплоноситель возвращается в обратный трубопровод и уходит непосредственно на нужды теплоснабжения. Преимущества прямоточных коллекторов перед вакуумными состоят в отсутствии промежуточной стенки между теплоносителями, что снижает тепловые потери и в возможности устанавливать коллектор на любых поверхностях под любыми углами, поскольку циркуляция теплоносителя в пределах всего коллектора будет осуществляться насосом.
Солнечная электроэнергия.
Для преобразования энергии Солнца в электроэнергию на сегодняшний день наиболее эффективными являются кремниевые фотоэлектрические батареи. Но их КПД низок и по факту не превышает 14%.
Таким образом, панель площадью 1,0 м2 способна выдать на широте Москвы максимальную мощность порядка 0,11 КВт. И не верьте недобросовестным продавцам, завышающим показатели мощности!
Низкий КПД по большому счету ни о чем не говорит (ездим же мы на автомобилях, двигатели которых имеют КПД=10%). Ставь панель большей площади – и всё. Однако высокая стоимость полного комплекта солнечной электростанции (с панелями, аккумуляторами, автоматикой, преобразователями ~ 1100 $/КВт) продолжает являться в России сдерживающим широкое распространение солнечных панелей фактором. Конечно, в местах, где другим способом получить электроэнергию невозможно или очень сложно и дорого (космос, кемпинг, дом лесника, не электрифицированный поселок), солнечная электростанция является хорошим решением проблемы.
К 2030 году прогнозируемая мощность всех солнечных фотоэлектрических преобразователей в мире превысит 200 ГВт. При этом стоимость произведенной электрической энергии предполагается 0,10…0,15 $/КВт*ч.
Схемы подключения к системе отопления
Обогрев частного дома на солнечных батареях можно организовать как с использованием фотоэлектрических батарей, так и с помощью солнечных коллекторов. В зависимости от выбора оборудования, природных условий и времени эксплуатации схемы подключения отличаются. Система может работать как автономно, так и в тандеме с существующей системой отопления.
С водяным коллектором
Различают зимние и летние варианты подключения водяного коллектора к системе отопления частного дома. В летнем варианте тепло обычно используется для горячего водоснабжения (например, на даче). Система в таком исполнении может использоваться без насоса для циркуляции жидкости. Циркуляция воды и теплообмен будут происходить за счет естественной конвекции. В качестве теплообменной жидкости чаще всего выступает вода.
Летняя схема подключения солнечного коллектора
Коллектор нагревает воду, которая, за счет конвекции, поступает в накопительный бак, где и происходит теплообмен. Охлажденная жидкость подается обратно на коллектор. По мере расходования горячей воды из накопительного бака, снизу в него поступает холодная вода от источника водоснабжения.
Система на естественной циркуляции сама по себе не сложная, но при этом неустойчива и требует тщательного монтажа, с соблюдением углов наклона. Бак должен быть расположен выше, чем коллектор, и для повышения эффективности, его нужно хорошо утеплить.
Если в летнюю систему добавить насос циркуляции, датчики температуры и контроллер, то система станет много эффективнее. В этом случае, датчики температуры устанавливаются на выход из коллектора и в накопительный бак. Ориентируясь на показания датчиков температуры, контроллер будет запускать или останавливать циркуляционный насос, тем самым регулируя температуру воды.

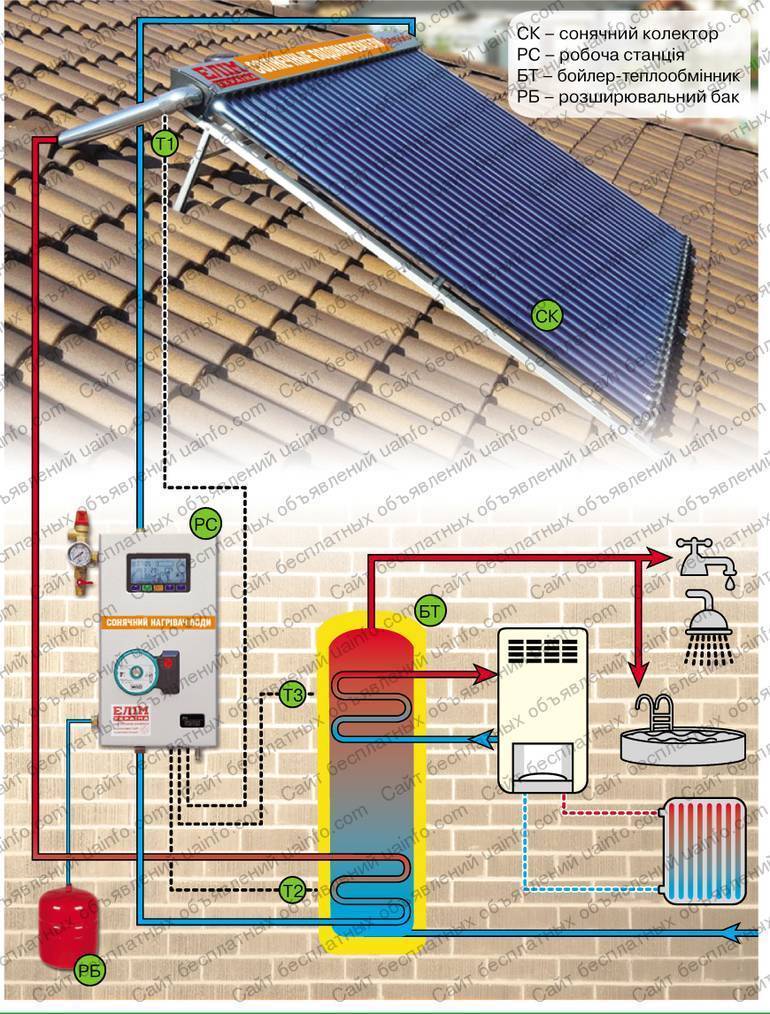

Схема подключения солнечного коллектора с насосом циркуляции
Варианты реализации отопления и горячего водоснабжения могут быть различными. Но, если систему планируется использовать зимой в средних широтах, то стабильно работать она будет только в связке с существующей системой отопления, дополняя или дублируя её. Например, можно реализовать систему теплый пол от солнечных батарей, а основную систему отопления радиаторами, сделать с помощью газовых или электрических ТЭНов. В холодные периоды температуру в доме всегда можно поддержать обычной системой отопления.
С солнечной батареей
Как и в схеме с коллектором, создать достаточно мощную систему отопления частного дома на от солнечной батареи на фотоэлектрических элементах, будет стоить очень дорого. Примерная площадь только самих батарей потребуется около 30 м2. Аккумуляторы нельзя разряжать ниже 30% уровня, что также потребует большой начальной ёмкости. Поэтому электрическую станцию на солнечных батареях можно так же монтировать в тандеме с общей сетевой. Установка даже не очень мощной и недорогой системы сэкономит затраты на электроэнергию, и компенсирует перебои напряжения.
Схема подключения солнечной электростанции в частном доме
Система состоит из:
- солнечных элементов;
- инвертора;
- аккумуляторных батарей;
- контроллера заряда.
Ток с солнечных панелей поступает на контроллер заряда, который регулирует заряд аккумуляторов, и распределяет ток между аккумуляторами и потребителем. Если от солнечных элементов поступает мало энергии, и аккумуляторы разряжены, то питание потребителей происходит от городской сети.
Инвертор преобразует постоянный ток в переменный однофазный 220 В. В некоторых системах функции инвертора и контроллера могут быть объединены в одном устройстве.
Гибридные системы обладают большой устойчивостью, и экономят электроэнергию. Но их можно и разделить по тому же принципу: отдельные обогреватели в доме можно запитать от розеток, работающих на солнечных батареях, остальные — от городской системы энергоснабжения. Если вторую систему снабдить системой автоматического регулирования, то температура в доме будет поддерживаться на требуемом уровне, при этом по максимуму будут использованы возможности солнечной электростанции.
Отечественные производители солнечных коллекторов для дома
Популярным производителем солнечных коллекторов является компания Новый полюс, которая предлагает широкий ассортимент моделей по демократичным ценам. Особое место занимают плоские устройства, выполненные из алюминия. Теплоноситель циркулирует по медным трубкам, оснащенным двойной изоляционной защитой, благодаря чему обеспечивается эффективная работа системы при низких температурах.
Отечественная компания Новый полюс предлагает широкий ассортимент коллекторов
Оборудование для отопления дома можно приобрести в комплекте с накопительным баком, контроллером температуры и циркуляционным насосом. Средняя цена солнечного коллектора составит 20-22 тыс. руб.
Другим успешным производителем преобразователей солнечной энергии в тепловую является компания АльтЭнергия, которая выпускает плоские и вакуумные коллекторы. Первый вариант изделий может поставляться совместно с бойлером объемом 200-500 л, который работает по принципу косвенного нагрева. Вакуумные коллекторы комплектуются накопительными емкостями на 100-1000 л и циркуляционными насосами.
Плоское устройство будет стоить около 13 тыс. руб. Цена вакуумного солнечного коллектора составит 35-50 тыс. руб.
Плоский солнечный коллектор от АльтЭнергия будет стоить около 13 тыс. рублей
Отечественный производитель АНДИ Групп специализируется на изготовлении коллекторов вакуумного типа. Главной особенностью изделия является их возможность адаптироваться к сложным погодным условиям. Коллекторы способны преобразовывать энергию даже в пасмурные дни. Каждая колба имеет трехслойное покрытие, благодаря которому обеспечивается максимальное поглощение солнечного излучения. Купить солнечный коллектор можно в среднем за 25-35 тыс. руб.
Компания НПО Машиностроения выпускает ряд солнечных коллекторов, которые отличаются простой модификацией, функциональностью и доступной стоимостью. При изготовлении изделий задействуют новейшие технологии. Отличительной чертой коллекторов является наличие многослойного поглотителя, который наносится на абсорбер способом магнитного напыления. Данный слой способствует максимальному захвату и удержанию солнечной энергии, благодаря чему КПД устройств составляет 85-90%. Купить гелиосистему можно за 15-20 тыс. руб.
Что они представляют собой
Устройства, подзаряжающиеся от света, изобретены достаточно давно. Солнечные батарейки для зарядки калькуляторов, часов и прочего, мы имели удовольствие наблюдать еще в начале 90-х годов. Однако наши зарубежные друзья научились использовать энергию солнца во благо гораздо раньше.
Поэтому, стоит поучиться на уже пройденном опыте, и усовершенствовать достигнутые результаты. Одним из удачных достижений можно назвать энергию, где используются лучи солнечные для отопления батареи для дома, в котором мы живем. Всем известно, что отопление стоит недешево, и платить по счетам приходится часто и помногу.
Многие страны, особенно те, где солнце — частый гость на небе, давно перешли на альтернативную систему отопления. То есть – на обогрев жилья с помощью солнечных батарей.
Если вы не хотите зависеть от жилищно-коммунальных контор, если вам важно тепло в доме в любое, удобное для вас время, давайте поговорим подробнее про отопление от солнечных батарей, которое доступно уже многим, и многие это оценили по достоинству
Преимущества
- Вы живете в тепле столько времени в год, сколько хотите.
- Вы имеете возможность регулировать температуру в квартире на нужном вам уровне.
- Вы полностью независимы от коммунальных служб, теперь не придется платить за общее отопление.
- Вы имеете собственный запас энергии, который можно израсходовать на любые бытовые нужды.
- Большой срок службы батарей надолго избавит вас от хлопот по их замене или ремонту.
Однако есть небольшие детали, которые не мешает рассмотреть подробнее, прежде чем приобретать и устанавливать автономное энергообеспечение в своем жилье.
Нюансы
Разновидности солнечных батарей
- Конечно, есть известная всем истина, что чем ближе к экватору – тем больше солнца. Если вы живете в регионе, где количество солнечных дней невелико, батареи будут не слишком эффективны.
- Достаточно высокая стоимость батарей. К примеру, чтобы снабдить семью достаточным количеством электроэнергии, вам понадобятся солнечные батареи площадью около 15 – 20 м². Учитывая, что 1 м² дает энергии в среднем 120 Вт, то на семью из трех-четырех человек придется установить достаточно много элементов.
- Батареи нужно устанавливать на южную сторону крыши. В тех местах, где солнце светит больше всего. Площадь крыши должна составлять не менее 40 м2, только в этом случае вы сможете получать достаточное для семьи количество энергии.
- Для получения энергии около 500 кВт в месяц и полноценной работы системы в вашем регионе должно быть до 20 солнечных дней.
- Чтобы снабдить себя электричеством и приобрести установку мощностью около 7 квТ, сделать отопление на солнечных батареях, вам придется потратить не менее 200000 рублей на их приобретение и установку. Однако это окупится уже в первые годы использования. Мощности такой установки хватает для снабжения отопления дома средней величины.
- Для эффективной работы установки угол наклона вашей крыши должен быть около 45⁰. Не должно быть больших деревьев и высоких зданий рядом, они будут создавать тень, и мешать работе установки.
- Система стропил вашего дома должна иметь запас прочности. Батареи имеют определенный вес, который нужно учитывать, чтобы обезопасить кровлю от обрушения. Особенно вероятно это в зимнее время, когда на крыше скапливается снег.
Конечно, батареи обходятся недешево, однако они пользуются большой популярностью уже во многих странах. Даже там, где не самый жаркий климат, их охотно используют. Дело в долговечности, и большой эффективности такого рода установок.Они лучше всего работают в летнее время, когда солнечных дней много. Но отопление нужно зимой, поэтому, чтобы система работала, на крыше нужно собрать достаточно большую конструкцию.
Какие существуют
В зависимости от температуры, которую могут достигать пластины, коллекторы бывают:
- низких температур — не дают энергии большой мощности, они нагревают воду не более 50 градусов по Цельсию;
- средних температур — прогревают воду уже до 80 градусов, поэтому их можно использовать для обогрева помещений;
- высоких температур — используются в основном на промышленных предприятиях, и в домашних условиях их сделать невозможно.
Интегрированные коллекторы делятся на:
- накопительные интегрированные;
- плоские;
- жидкостные;
- воздушные.
Накопительный интегрированный или по-другому термосифонный коллектор. Он может не только нагревать воду, но и какое-то время поддерживать некоторое время нужную температуру. В нем нет насосов, поэтому он гораздо экономичнее остальных вариантов. Устройство-накопитель представляет собой конструкцию из одного или нескольких баков, заполненный водой и помещённых в теплоизоляционный ящик. Сверху на баках лежит стеклянная крышка, которая проходит через стекло и нагревает воду. Это недорогой, лёгкий в обслуживании и простой в эксплуатации вариант. Однако зимой его применение весьма затруднительно.
Плоский коллектор внешне напоминает обычный плоский металлический ящик, внутри которого помещена чёрная пластина, поглощающая солнечный свет. Стеклянная крышка ящика усиливает его, стекло имеет низкое содержание железа, такие образом способствуя поглощению всех лучей. Сам ящик термоизолирован, а чёрная пластина тепловоспринимающая, благодаря чему и выделяется тепло. Однако КПД пластины всего 10%, поэтому она дополнительно покрывается слоем аморфного полупроводника. Плоские коллекторы используются для подогрева воды в бассейнах, отопления помещений и иных бутовых нужд.
В жидкостных накопителях основным теплоносителем становится жидкость.Они бывают остеклёнными и неостеклёнными, с замкнутой и разомкнутой системой теплообмена.
Воздушные коллекторы гораздо дешевле своих водных собратьев. Они не замерзают зимой, не подтекают. Их используют для сушки сельскохозяйственных продуктов.
Существует еще один вид — концентраторы, они отличаются концентрацией солнечных лучей. Это происходит благодаря зеркальной поверхности, которая направляет свет на поглотители. Главный их недостаток — это невозможность работы в пасмурные дни, поэтому их используют в странах с жарким климатом.
Солнечные печи и дистилляторы. Дистилляторы работают на принципе испарения воды, тем самым не только дают теплоэнергию, но и очищают воду. Печи также используют как для обогрева, так и для стерилизации воды.
Отличие солнечных батарей от коллекторов
Прежде чем продолжить описание основных характеристик и сферы применения гелиосистем для нагрева воды, нужно разобраться, чем отличаются солнечные батареи от коллекторов.
1) Солнечная батарея — устройство, которое генерирует электричество из энергии Солнца при помощи высокочувствительных фотоэлементов, объединенных в единую автономную систему. Поскольку фотоэлектрические преобразователи производят постоянный ток, дополнительно используется инвертор, который позволяет получить переменный ток, пригодный для бытовых нужд: электроснабжения и освещения.
2) Солнечный коллектор — функциональная сплит-система, главной задачей которой является поглощение ближнего инфракрасного излучения и видимого солнечного света. Батареи генерируют ток, а коллекторы нагревают жидкость внутри трубок. В этом их главное отличие.
Теплоноситель для солнечных коллекторов подбирается с учетом времени года, а также особенностей эксплуатации. Для многофункциональных конструкций обычно используют антифриз (незамерзающая жидкость), а системы сезонного типа заполняют водой. Сегодня можно купить и более универсальный вариант — гибридный солнечный коллектор. Это устройство привлекательно тем, что одновременно производит электроэнергию и нагревает воду. Преимущества его использования очевидны: фотоэлектрические модули охлаждаются активной системой отвода тепла, благодаря чему генерируется вдвое больше электроэнергии, а излишки теплоресурсов расходуются на нагрев воды.
https://youtube.com/watch?v=9eCJvdirj5s
Гелиоустановки для систем горячего водоснабжения и отопления
Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.
Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.
Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.
В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.
Использование солнечных коллекторов имеет очевидные преимущества:
- снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
- экологичность данного вида энергии.
Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.
Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.
Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.
Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.
Основные разновидности солнечных коллекторов
Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.
КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.
Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:
- водяные (жидкостные);
- воздушные.
По уровню предельных температур коллекторы бывают:
- низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
- среднетемпературными до 80°C;
- высокотемпературными – более 80°C.
Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.
Конструктивно солнечные нагреватели воды могут быть:
- плоскими, которые могут быть как воздушными, так и жидкостными;
- вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
- трубчатыми – бывают и жидкостными, и воздушными;
- термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.
Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.
Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.
Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.
Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.
