Устройства защиты от импульсных перенапряжений для умных хозяев

Разновидности УЗИП

Эти аппараты могут иметь один или два ввода. Включение как одновводных, как и двухвводных устройств всегда производится параллельно цепи, защиту которой они обеспечивают. В соответствии с типом нелинейного элемента УЗИП подразделяются на:

• Коммутирующие.
• Ограничивающие (ограничитель сетевого напряжения).
• Комбинированные.

Коммутирующие защитные аппараты

Для коммутирующих устройств, находящихся в обычном рабочем режиме, характерно высокое сопротивление. Когда происходит резкое увеличение напряжения в электрической сети, сопротивление прибора мгновенно падает до минимального значения. Основой коммутирующих аппаратов защиты сети являются разрядники.

Ограничители сетевого перенапряжения (ОПН)

Ограничитель импульсных перенапряжений также характеризуется высоким сопротивлением, плавно снижающимся по ходу возрастания напряжения и повышения силы электротока. Постепенное снижение сопротивления – это отличительная черта ограничивающих УЗИП. Ограничитель сетевого перенапряжения (ОПН) имеет в своей конструкции варистор (так называется резистор, величина сопротивления которого находится в нелинейной зависимости от воздействующего на него напряжения). Когда параметр напряжения становится больше порогового значения, происходит резкое увеличение силы тока, проходящего через варистор. После сглаживания электрического импульса, вызванного коммутационной перегрузкой или ударом молнии, ограничитель сетевого напряжения (ОПН) возвращается в обычное состояние.

Комбинированные УЗИП

Устройства комбинированного типа сочетают в себе возможности коммутационных и ограничивающих аппаратов. Они могут как коммутировать разность потенциалов, так и ограничивать ее возрастание. При необходимости комбинированные приборы могут выполнять одновременно обе этих задачи.

Трехфазная сеть система заземления TN-C

Советская система заземления, особенностью которой является совмещение нулевого и заземляющего контура, для чего в современных домах с этой схемой и ставятся предохранитель перед УЗИП. А всё потому, что при расчёте третьей фазы в устаревших домах не учитывалась куча современной.

На сегодняшний момент данная схема хоть и существует в эксплуатации, но по возможности заменяется на более безопасные европейские схемы. Если же применение европейской схемы невозможно, например, в многоквартирном доме, то подключение своей электрической сети нужно комплектовать дополнительной защитой.

Главное назначение

Молния – увлекательное и красивое природное явление, которое, в некотором роде, поспособствовало открытию огня. Хоть ее можно предсказать, но нельзя точно указать место, куда ударят миллиарды Вольт. Поэтому никто не исключает возможности, что этой точкой окажется загородный дом. Если это произойдет, то есть вероятность выхода из строя всей бытовой техники и возникновение пожара.

Чтобы защитить свою собственность, важно установить внешнюю молниезащиту, которая изготавливается из приемника (размещается над крышей), а также отвода и заземления. Эти элементы позволят обезопасить конструкцию и электроприборы. Следует помнить, что ток разряда, который проникает небольшим импульсом по конкретному участку электрической цепи, обладает высоким значением

Он вызывает перенапряжение в кабелях, располагающихся рядом, что влечет собой оплавление изоляционного материала и повреждение бытовых устройств

Следует помнить, что ток разряда, который проникает небольшим импульсом по конкретному участку электрической цепи, обладает высоким значением. Он вызывает перенапряжение в кабелях, располагающихся рядом, что влечет собой оплавление изоляционного материала и повреждение бытовых устройств.

Именно для предотвращения таких ситуаций были придуманы специальные изделия, которые сводят к нулю все последствия, образованные грозовым разрядом. Молниезащита состоит из сложных приборов, которые изготовлены благодаря модулям УЗИП. Подключение осуществляется к контуру заземления.

Такая система показывает отличные результаты не только в частных домах или производственных участках, кроме этого она устраняет грозовые разряды, которые ударяют:

• В питающую линию электропередачи;
• В деревья или строения, которые располагаются рядом с местом разряда;
• В почву.

Более понятна ситуация, когда молния проникает в линию электропередачи, а вот чем опасен удар в дерево или почву!? Опасность в том, что образовавшееся перенапряжение, которое происходит после разряда способно кратковременным импульсом передаться на домашний кабель. Если нет никаких приборов защиты, то ситуация будет плачевной, так из строя выйдет практически вся техника.

Для чего нужны УЗИП

Не стоит забывать, что ток разряда, проникающий маленьким всплеском по определенной области электроцепи, имеет большой показатель. Он провоцирует перенапряжение в проводах, которые находятся в близи, что ведет к плавлению изоляции и выходу из строя бытовых приборов.

Чтобы минимизировать количество подобных случаев, изобретены специализированные устройства, сводящие к минимуму весь ущерб, который происходит в случае разряда молнии. Громоотвод включает в себя сложные устройства, сделанные за счет блоков УЗИП. Подсоединение выполняется к заземляющему контуру. Эта система демонстрирует прекрасную эффективность как в загородных домах, так и на производстве. Помимо того, она ликвидирует удары молнии, которые бьют:

• В линию питания передачи электричества.
• В деревья либо постройки, находящиеся неподалеку от места удара.
• В грунт.

Более объяснимой является ситуация, если разряд грома попадает в линию передачи электричества. Угроза удара молнии в дерево либо землю заключается в том, что сформировавшееся перенапряжение, происходящее вслед за разрядом, может непродолжительным всплеском пойти на бытовой провод. Если отсутствуют какие-либо защитные устройства, исход может стать печальным, поскольку сломаются почти все бытовые приборы.

Виды и принцип действия защитных устройств

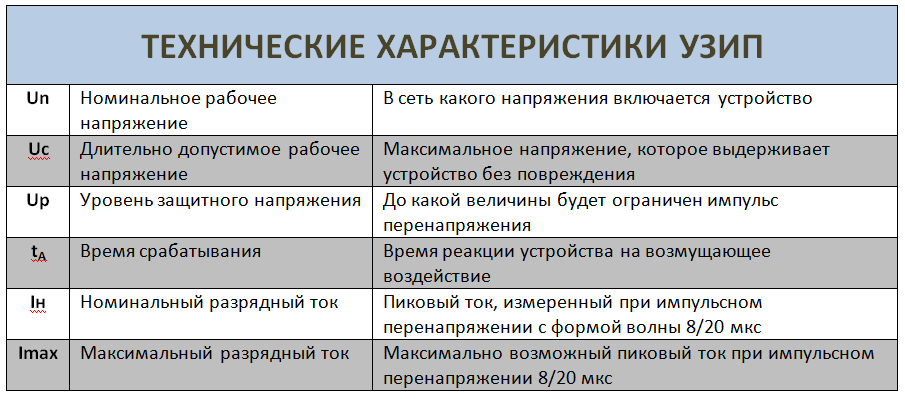

Технические характеристики УЗИП

К ним относятся:

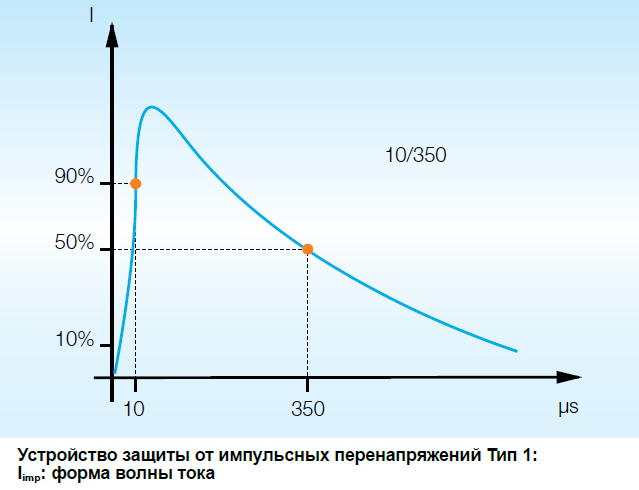

Форма волны импульсного перенапряжения стандартизирована для случаев:

• прямое попадание молнии – 10/350 мкс;
• воздействие непрямого действия молнии – 8/20 мкс.

Форма импульса 8/20 мксФорма импульса 10/350 мкс

По назначению УЗИП по стандарту МЭК разделяются на типы 1-3, по ГОСТ Р 51992-2002 они разделяются на классы испытаний (I – III). Соответствие и назначение этих характеристик указано в таблице.

Типы по IEC 61643	Классы по ГОСТ Р 51992-2002	Назначение	Место установки
1	I	Для ограничения перенапряжений от прямых ударов молний	На вводе в здание, в главном распределительном щите
2	II	Для ограничения перенапряжений от далеких ударов молний и коммутационных перенапряжений	На вводах, где не существует опасности прямых ударов
1+2	I+II	Объединяются характеристики типов УЗИП 1 и 2	Как для типов 1 или 2
3	III	Для защиты чувствительных потребителей. Имеют самый низкий уровень защитного напряжения	Для непосредственной установки у потребителей

По конструктивному исполнению УЗИП выпускаются с разным числом полюсов: от одного до четырех.

Нормативная база применения УЗИП

Что такое УЗИП? Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002 «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

Согласно этому ГОСТу «Устройство для защиты от импульсных перенапряжений (УЗИП): устройство, которое предназначено для ограничения переходных перенапряжений и отвода импульсов тока. Это устройство содержит, по крайней мере, один нелинейный элемент». Стандарт распространяется на устройства для защиты электрических сетей и электрооборудования при прямом или косвенном воздействии грозовых или иных переходных перенапряжений. Данные устройства предназначены для подсоединения к силовым цепям переменного тока частотой 50-60 Гц на номинальное напряжение до 1000В (действующее значение) или 1500В постоянного тока.

В зависимости от класса испытаний УЗИП делятся на 3 типа.

Испытания класса I предназначены для имитации частично направленных грозовых импульсов тока. УЗИП, подвергаемые таким испытаниям, рекомендуются для установки на линейных вводах в здания, защищённые молниезащитными системами, а также при воздушном вводе питания. Характерной особенностью данного класса является испытание импульсным током Iimp c формой волны 10/350 мкс (1). Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up, который измеряется при In. Это «параметр, характеризующий УЗИП в части ограничения напряжения на его выводах, который выбран из числа предпочтительных значений». Его значение всегда выше остаточного напряжения Ures , т.е. пикового значения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока заданной амплитуды. Up не должен превышать стойкость электрооборудования к импульсному напряжению, определённому в ГОСТ Р 50571.19-2000. Поэтому принято, что для УЗИП 1-го класса Up не превышает 4 кВ.

Стандартный испытательный импульс

Испытания класса II предназначены для имитации наведённого в проводниках под действием электромагнитного поля импульса. УЗИП, подвергаемые таким испытаниям (УЗИП 2-го класса), предназначены для установки после УЗИП 1-го класса в промежуточные шкафы, либо во вводной шкаф, если отсутствует вероятность попадания части прямого тока молнии в систему электроснабжения. Испытания проводятся номинальным разрядным током In и максимальным разрядным током Imax . Оба импульса имеют форму волны 8/20 мкс, но разную амплитуду. При этом Imax > In. Импульс In УЗИП должен выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами. Обычно количество выдерживаемых импульсов от 5 до 15 (по ГОСТу количество не установлено и определяется производителем, по МЭКу – 15 импульсов). Импульс Imax УЗИП должен выдержать однократно, при этом его дальнейшая работа в соответствии с заявленными параметрами не гарантируется (но возможна). Уровень напряжения защиты Up для устройств 2-го класса не должен превышать 2,5 кВ.

Испытания класса III также имитируют наведённый импульс, но испытываются комбинированной волной напряжения 1,2/50 мкс и тока 8/20 мкс. При этом в параметрах указывается напряжение разомкнутой цепи Uoc и номинальный In и максимальный Imax токи. Уровень напряжения защиты Up для 3-го класса не должен превышать 1,5 кВ. Это тот уровень, который должна выдерживать техника, даже не проходившая испытаний на устойчивость к микросекундным импульсным перенапряжениям. Поэтому данные устройства рекомендуется использовать в непосредственной близости от защищаемого оборудования (желательно не далее 5-7 метров, а в общем, чем ближе, тем лучше).

Ещё несколько важных параметров, которые необходимо знать для подбора УЗИП.

Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети.

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

Домашние модульные УЗИП для установки в распределительных устройствах 0,4 кВ

Для защиты внутридомовой электропроводки и бытовой техники от бросков напряжения, имеющих грозовую и переходную природу, многие производители электротехники выпускают компактные приборы модульного исполнения, которые удобно располагаются в распределительных шкафах.

Подобные УЗИП ставят на DIN-рейку.

Монтаж

Подключаются модульные УЗИП между фазным и защитным заземляющим проводом. Присоединение должно осуществляться после автоматического выключателя. При этом в момент возникновения перенапряжения и открывания варистора устройства, повышенный ток варистора протекает через выключатель, вызывая срабатывание защиты. Отключаясь, автоматический выключатель разрывает связь нагрузки с внешней сетью, являющейся источником повышенного напряжения.

Далее:

• Какие бывают системы заземления зданий?
• Что такое внешняя и внутренняя молниезащита? Как она работает?
• Плюсы и минусы инверторных стабилизаторов напряжения.

Лучшие модели II класса

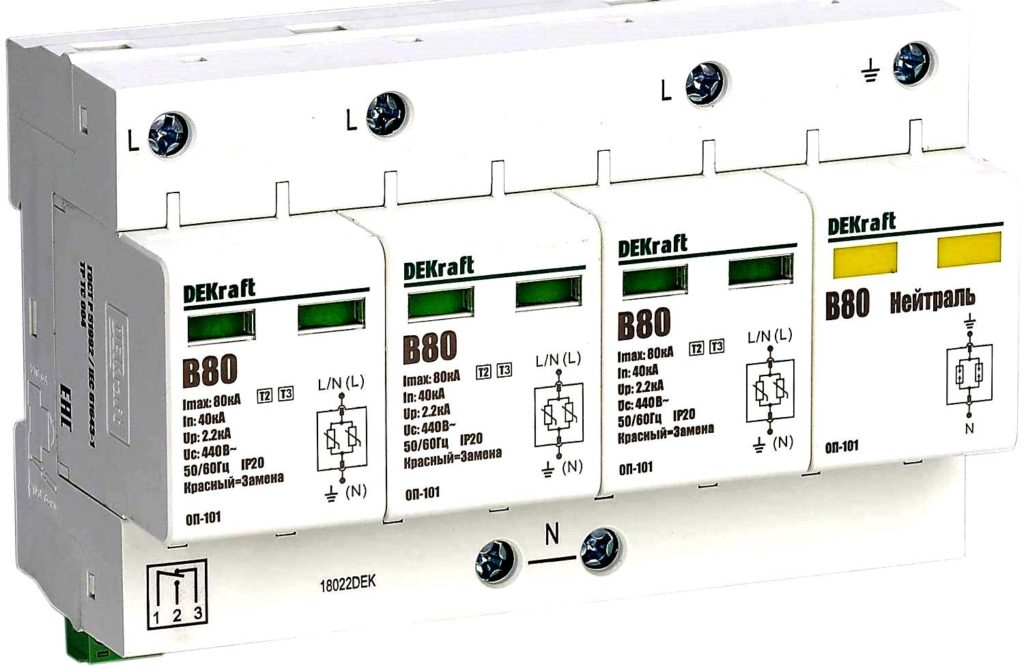

DEKRAFT ОП101-1PN-080-B-440

Бюджетная модель, которая используется для защиты бытовых приборов. Монтаж осуществляется на DIN-рейку. Занимает относительно немного места (четыре модуля). Предназначен для систем IT типа. Номинальное напряжение – 400 В. На продукцию бренда предоставляется гарантия, что только подтверждает надежность и качество товара. Показатель защитного напряжения 2,2 кВ.

Покупателю обойдется в 4500 руб.

DEKRAFT ОП101-1PN-080-B-440
Достоинства:

• высокий эксплуатационный срок;
• именитый бренд;
• эффективность;
• приемлемая стоимость.

Недостатки:

отсутствие сервисных центров.

Schneider Electric 3 пол. + N 20 кА Easy9

Прекрасное приобретение от именитого производителя. Установка возможна как на территории частного дома, так и предприятиях. С подобным оборудованием никакие удары молнии электротехническим приборам не страшны. Функционирует с трехфазными сетями, где показатель номинального напряжения достигает отметки в 400 В. Стоит отметить, что максимальный показатель разряда тока будет равен 20 кА. Подобные факторы благоприятно сказываются на показателе надежности и долговечности используемого оборудования. Для удобства в последующем использовании, производителем предусмотрено наличие светового индикатора на передней панели изделия. Он указывает на состояние прибора. Показатель номинального сброса импульсного тока – 10 кА (показатель времени 8/20).

Цена – 9500 руб.

Schneider Electric 3 пол. + N 20 кА Easy9
Достоинства:

• приемлемая стоимость;
• компактность;
• высокий эксплуатационный срок;
• известный и проверенный временем производитель;
• надежность.

Недостатки:

не выявлены.

ABB OVR T2 4L 80-440s P TS QS

Достаточно популярная модель на рынке. Помогает снизить негативное воздействие разряда тока. Особенностью является IT конфигурация системы. Для повышения показателя безопасности прибор оснастили дополнительными предохранителями, которые не позволят выйти системе из строя посредством перегрузок. Используется оптический сигнал. Устанавливается на DIN рейку, что крайне удобно. Модулей в устройстве – четыре, что существенно облегчает монтаж и помогает сохранить свободное пространство в щитке. Номинальный показатель сброса – 20 кА.

Стоимость – 25000 руб.

ABB OVR T2 4L 80-440s P TS QS
Достоинства:

• качественная сборка;
• удобная конфигурация;
• высокий уровень защиты;
• наличие резервного предохранителя.

Недостатки:

стоимость.

РИФ-Э-I+II 275/12.5 c (3+1)

Конструкция комбинированного типа, которую предпочтительнее устанавливать на территории частного дома. В основе изделия лежит сменный варисторный модуль. Прибор может выдержать нагрузки, которые рассчитаны на конструкции II и I класса. Именно поэтому используемые электротехнические приборы будут находиться в полной безопасности на протяжении всего эксплуатационного срока изделия. Применяется в комплексе с системами TT и TN-S. Показатель номинального разрядного тока – 50 кА. Установленный класс защиты – ip20 (универсальный показатель для большинства систем). Монтируется непосредственно на рейку. Работает при температуре от -40°С до +80°С.

Приблизительная стоимость – 13000 руб.

РИФ-Э-I+II 275/12.5 c (3+1)
Достоинства:

• высокий эксплуатационный срок;
• простота монтажа;
• понятная конструкция;
• высокий класс защиты;
• наличие светового индикатора;
• наличие терморасцепителя.

Недостатки:

отсутствуют.

Разновидности

Для того чтобы защитить домашнюю электросеть от любого рода перенапряжений, в том числе импульсного, применяется следующие разновидности приборов:

УЗИП.

Прибор, прежде всего, защищает от высоких скачков напряжения, таких, как, например, во время разряда молнии. При этом существует следующие варианты установки:

Внутри вводного щита. Устанавливается совместно с молниезащитой дома. Является наиболее надежной. В случае попадания молнии в дом устройство сработает, как автомат и защитит всю технику дома. Также допускается вариант без молниеотвода. Но тогда потребуется устанавливать несколько разноклассных УЗИП – один на опоре ЛЭП, другой на столбе рядом с домом и еще одни на самом щитке дома.

Установка УЗИП внутри вводного щитка частного домаИсточник арт-лига.рф

Если же подача тока осуществляется через подземный кабель, а молниезащита отсутствует, достаточно установить устройство защиты от импульсных перенапряжений 2-го класса на вводный щиток дома.

Нелинейные ограничители напряжения.

Принцип действия устройства основан на входящих в их состав нелинейных варисторах. Когда величина напряжения превышает рамки допустимого значения, его сопротивление падает, что ведет к свободному уходу тока в подсоединенный контур заземления.

При номинальном токе величина сопротивления большая, и потому ток не проходит в заземляющую жилу. Нелинейные ограничители могут устанавливаться как на опорах электропередач, так и непосредственно в щитках дома. Во втором случае это специальные компактные модули.

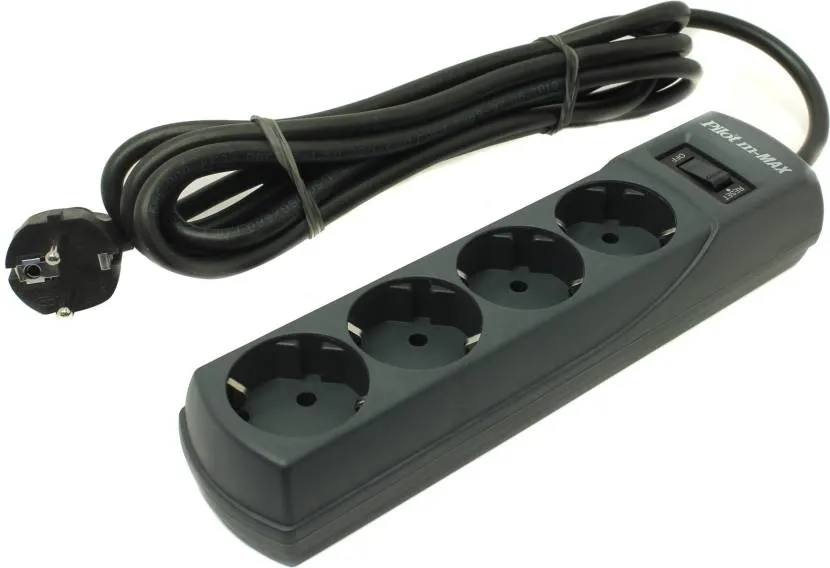

Сетевые фильтры.

Как вариант защиты высокочувствительного оборудования может применяться сетевой фильтр. Устанавливается в цепи непосредственно перед конкретным потребителем. Главный недостаток – весьма низкий порог ограничений. Так, если в сети произойдет скачок в 450 В и выше, прибор просто сгорит. Однако оборудование при этом сохранится в целости.

Сетевой фильтр – самый простой, но достаточно ограниченный защитник от перенапряженияИсточник zeon18.ru

Основной плюс заключается не только в том, что он защищает от перенапряжения, но и выравнивает характеристики тока, то есть фильтрует высокочастотные помехи, возникающие, например, при электросварке. Поэтому его можно рекомендовать к установке перед компьютерами, телевизорами и прочей подобной техникой.

Стабилизаторы.

Основная функция – стабилизация характеристик тока и доведение его до номинального значения. Кроме того, при выходе показателей напряжения выше допустимого устройство отключает подачу тока. Возобновление происходит только тогда, когда характеристики сети возвращаются в норму.

Схема расположения УЗИП в электроцепи частного домаИсточник domikelectrica.ru

3 главных ошибки электрика в схемах молниезащиты

Отвод случайного разряда молнии от здания и ликвидация опасных последствий перенапряжения — это сложная и ответственная техническая задача, требующая:

1. тщательного инженерного расчета;
2. надежного монтажа;
3. своевременного профилактического обслуживания.

Три перечисленных пункта требуют профессиональных знаний и опыта, которыми обладает далеко не каждый специалист.

Отличает профессионала от других электриков не наличие диплома об образовании, количество сертификатов или положительных отзывов, а готовность взять на себя всю полноту материальной ответственности за проделанную работу и причиненный ущерб в случае допущения ошибки на любом вышеперечисленном этапе.

Расчет проекта молниезащиты

Он должен выполняться по двум направлениям:

1. внешней схеме отвода тока разряда;
2. внутренней ликвидации импульса перенапряжения с полным учетом местных условий.

На расчет конструкции влияют характеристики грунтов, форма и габариты здания, условия подключения электроэнергии и многие другие факторы.

Их требуется просчитать, смоделировать, подвергнуть испытаниям специализированными компьютерными программами и внести необходимые усовершенствования.

Но есть и другой путь — собрать доступную информацию самостоятельно, например, с интернета и рискнуть безопасностью дома и жильцов: вдруг пронесет. Грозы то бывают не каждый день, авось… (Так поступает большинство, причем часто по незнанию.)

Монтаж внутренней и внешней молниезащиты

Попробуйте ответить на простой вопрос: можно ли изготовить надежно работающую систему без точного проекта, учитывающего аварийные и эксплуатационные режимы?

А ведь так поступают многие владельцы домов. В итоге создаются контуры заземления с завышенным электрическим сопротивлением, ненадежные молниеотводы, что превращает задуманную защиту в ловушку молний, когда молниеприемник притягивает на себя грозовой разряд, а его энергия не отводится на потенциал земли, а прикладывается к зданию.

Ошибки монтажа внутренней молниезащиты ведут к выгоранию бытовой проводки, повреждению дорогого оборудования, бесполезной трате денег, времени.

Профилактическое обслуживание систем молниезащиты

Здесь надо учитывать, что любая техника не только морально изнашивается, но и естественно стареет.

Электрические характеристики грунта меняются в зависимости от погоды, сезона, влажности. Электронные защиты на УЗИП при срабатывании, как и их предохранители могут выгореть. Контактные соединения собранных цепочек со временем увеличивают сопротивление.

Все эти процессы требуется контролировать внешним и внутренним осмотром, выполнением электротехнических измерений точными специализированными приборами.

Внутри многоэтажного здания вопросами внутренней и внешней молниезащиты занимается эксплуатирующая организация ЖКХ со своими работниками. Владелец частного дома решает их самостоятельно и выполнить их обязан надежно и качественно привлечением специалистов лабораторий.

В статье я привел типовые схемы, показывающие как подключить УЗИП для частного дома и постарался кратко объяснить принципы их работы.

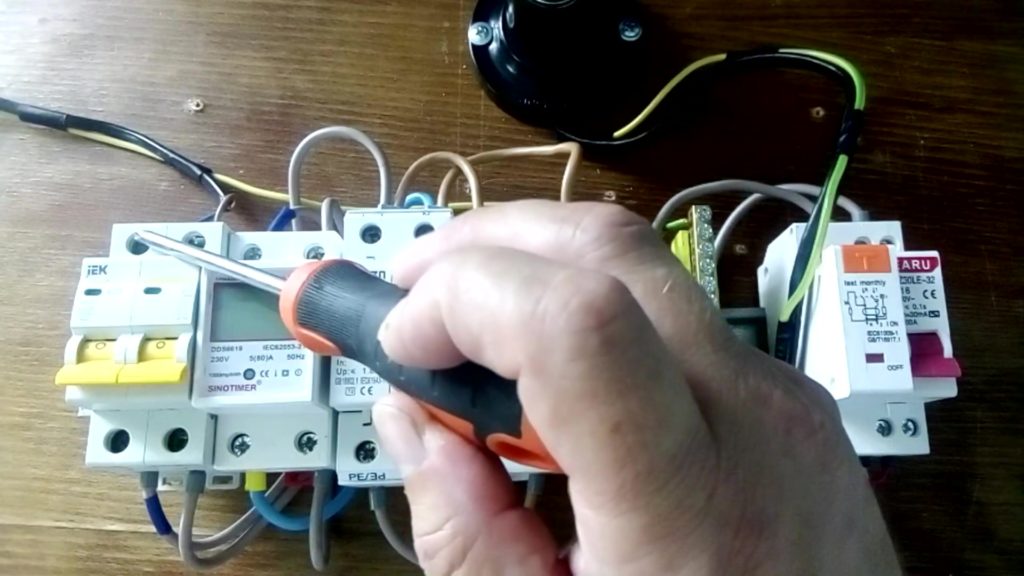

Дополняет этот материал видеоролик владельца Василия Юферева

Обратите внимание на комментарии: отдельные люди так и не поняли роль этой защиты

Если у вас возникли вопросы по изложенной теме, то воспользуйтесь разделом комментариев. Обсудим.

Лучшие модели III класса

РИФ-Э-III 320/3 (3+1)

Продукт относится к третьему классу и способен защитить приборы от высоких скачков напряжения. Монтируется на рейку. Много места не занимает. Зачастую устанавливается на однофазные сети, однако присутствует возможность парного подключения в комплексе с устройствами защитного отключения. Таким образом, удалось повысить показатель эффективности этой модели. Корпус пластиковый стандартной формы.

Комплект обойдется покупателю в 3 тыс. руб.

РИФ-Э-III 320/3 (3+1)
Достоинства:

• возможность совмещения нескольких устройств;
• долговечность;
• высокий уровень безопасности;
• безотказность;
• эффективность;
• практичность.

Недостатки:

не выявлены.

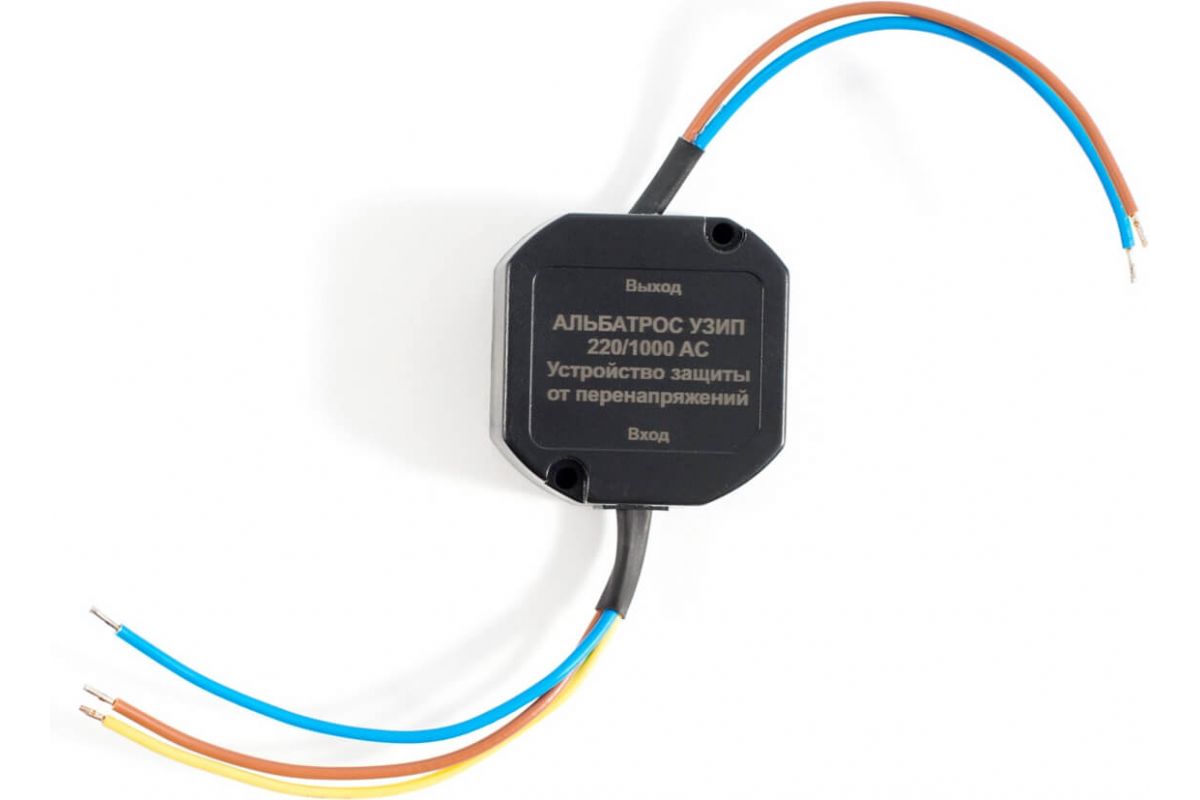

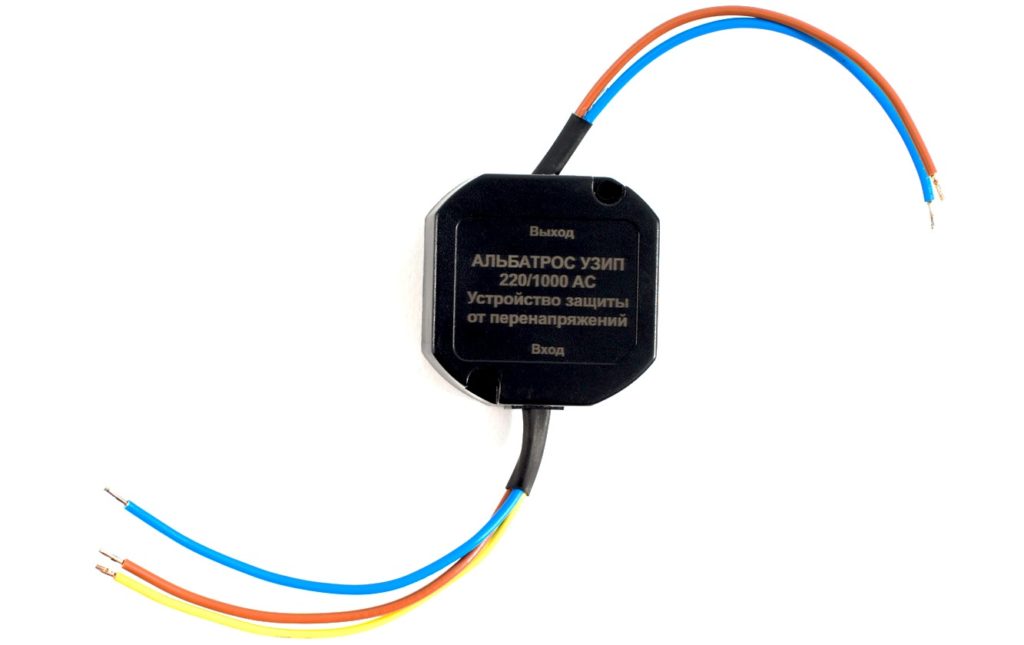

Альбатрос УЗИП 220/1000 АС

Устройство относится к третьему классу. Для срабатывания понадобится порядка 25 нс. Показатель импульсного разрядного тока (максимального) – 8/20 мкс. Нормально функционирует при температуре от -40°С до +50°С. Может устанавливаться на улице. Класс защиты – ip65. Ограничивающий тип оборудования предназначен для защиты оборудования от несимметричных перенапряжений, остаточных бросков и отвода импульсов тока в однофазной сети.

Используется для защиты:

1. Светодиодных осветительных приборов.
2. Садово-парковых осветительных приборов.
3. Высокомачтовых светильников.
4. Архитектурных осветительных приборов.
5. Уличного освещения.

Стоимость комплекта – 1000 руб.

Альбатрос УЗИП 220/1000 АС
Достоинства:

• дополнительная защита фаза-нейтраль, нейтраль-земля и фаза-земля;
• широкий рабочий диапазон;
• полностью герметичный корпус;
• компактность.

Недостатки:

небольшой эксплуатационный срок.

OptiDin OM-I-3+Nu-280/12.5/R

Тип питающей сети – трехфазная. Используемые полюса – 3P+N. Устройство защиты от перенапряжения всех классов. Габариты: 97/70/70,5 мм. Показатель номинального напряжения 230 В. Импульсный ток 10/350 кА. Допустимый разряд тока (максимальный и номинальный) — 8/20 кА.

Стоимость изделия – 18 тыс. руб.

OptiDin OM-I-3+Nu-280/12.5/R
Достоинства:

• рабочий диапазон от -40°С до +70°С;
• внешние проводники имеют передний тип подключения;
• класс испытаний I, II и III;
• эффективность;
• присутствует сигнализация удаленного типа;
• долговечность.

Недостатки:

• функция остаточного гашения тока отсутствует;
• индикатор состояния износа также отсутствует.

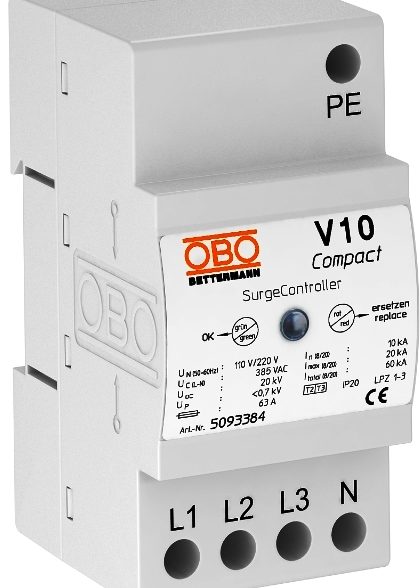

OBO Bettermann V10 Compact 385

Качественное оборудование от немецкого концерна, монтаж которого осуществляется непосредственно на рейку (DIN). Это способствует сохранению дополнительного пространства. Конструкция имеет класс II+III. Внутри размещен варистор высокой мощности. Также установлена динамическая и термическая защита – предохранитель. Имеет уровень защищенности – ip20.

Цена набора – 13 тыс. руб.

OBO Bettermann V10 Compact 385
Достоинства:

• защитное напряжение 1500 В;
• приемлемая стоимость;
• компактность;
• качественность.

Недостатки:

распространены подделки.

Классификация УЗИП

Благодаря разделению электрических сетей по типам, устройства их защиты так же были разделены на типы. Существующие сегодня классы УЗИП имеют номерные и буквенные обозначения, соответствующие схеме подключения.

• Устройства первого класса, они же класс B, ставятся в щитки, защищающие целые дома. Они принимают на себя первый удар, и снижают напряжение до допустимого для следующего класса уровня.
• Второй класс обозначается буквой C. Установка УЗИП этого типа необходима для частных и небольших домов. Они ещё сильней смягчают стихийный импульс, который уже может быть без проблем заглушен сетевыми фильтрами, или самими домашними приборами.
• ОПН третьего класса под литерой D доводят полученный импульс до обычного бытового значения. Такие устройства гораздо проще и дешевле, чем ограничители B класса, поэтому могут входить в состав бытовой техники.

Проще говоря, разницу между ними можно свести к определению: разная степень защиты, но дополнение в случае необходимости.

Технические характеристики

Вот базовые технические характеристики, на которые следует обращать внимание при выборе УЗИП. Они обычно прописаны на корпусе устройства. номинальное и максимальное напряжение сети

номинальное и максимальное напряжение сети

Это напряжение, при котором устройство будет нормально работать не срабатывая. При его превышении УЗИП становится активным.

номинальный и максимальный разрядный ток

Это ток, который УЗИП может пропустить через себя несколько раз без последствий и риска выхода их строя.

УЗИП — это не обязательно одноразовое устройство, как некоторые считают.

уровень защитного напряжения или классификационное напряжение

Максимальное U на клеммах устройства, когда варистор начинает открываться при протекании через него определенного тока.

класс устройства

3 главных ошибки электрика в схемах молниезащиты

Отвод случайного разряда молнии от здания и ликвидация опасных последствий перенапряжения — это сложная и ответственная техническая задача, требующая:

1. тщательного инженерного расчета;
2. надежного монтажа;
3. своевременного профилактического обслуживания.

Три перечисленных пункта требуют профессиональных знаний и опыта, которыми обладает далеко не каждый специалист.

Отличает профессионала от других электриков не наличие диплома об образовании, количество сертификатов или положительных отзывов, а готовность взять на себя всю полноту материальной ответственности за проделанную работу и причиненный ущерб в случае допущения ошибки на любом вышеперечисленном этапе.

Расчет проекта молниезащиты

Он должен выполняться по двум направлениям:

1. внешней схеме отвода тока разряда;
2. внутренней ликвидации импульса перенапряжения с полным учетом местных условий.

На расчет конструкции влияют характеристики грунтов, форма и габариты здания, условия подключения электроэнергии и многие другие факторы.

Их требуется просчитать, смоделировать, подвергнуть испытаниям специализированными компьютерными программами и внести необходимые усовершенствования.

Но есть и другой путь — собрать доступную информацию самостоятельно, например, с интернета и рискнуть безопасностью дома и жильцов: вдруг пронесет. Грозы то бывают не каждый день, авось… (Так поступает большинство, причем часто по незнанию.)

Монтаж внутренней и внешней молниезащиты

Попробуйте ответить на простой вопрос: можно ли изготовить надежно работающую систему без точного проекта, учитывающего аварийные и эксплуатационные режимы?

А ведь так поступают многие владельцы домов. В итоге создаются контуры заземления с завышенным электрическим сопротивлением, ненадежные молниеотводы, что превращает задуманную защиту в ловушку молний, когда молниеприемник притягивает на себя грозовой разряд, а его энергия не отводится на потенциал земли, а прикладывается к зданию.

Ошибки монтажа внутренней молниезащиты ведут к выгоранию бытовой проводки, повреждению дорогого оборудования, бесполезной трате денег, времени.

Профилактическое обслуживание систем молниезащиты

Здесь надо учитывать, что любая техника не только морально изнашивается, но и естественно стареет.

Электрические характеристики грунта меняются в зависимости от погоды, сезона, влажности. Электронные защиты на УЗИП при срабатывании, как и их предохранители могут выгореть. Контактные соединения собранных цепочек со временем увеличивают сопротивление.

Все эти процессы требуется контролировать внешним и внутренним осмотром, выполнением электротехнических измерений точными специализированными приборами.

Внутри многоэтажного здания вопросами внутренней и внешней молниезащиты занимается эксплуатирующая организация ЖКХ со своими работниками. Владелец частного дома решает их самостоятельно и выполнить их обязан надежно и качественно привлечением специалистов лабораторий.

В статье я привел типовые схемы, показывающие как подключить УЗИП для частного дома и постарался кратко объяснить принципы их работы.

Дополняет этот материал видеоролик владельца Василия Юферева

Обратите внимание на комментарии: отдельные люди так и не поняли роль этой защиты

Если у вас возникли вопросы по изложенной теме, то воспользуйтесь разделом комментариев. Обсудим.

Технические характеристики УЗИП

К ним относятся:

Форма волны импульсного перенапряжения стандартизирована для случаев:

• прямое попадание молнии – 10/350 мкс;
• воздействие непрямого действия молнии – 8/20 мкс.

Форма импульса 8/20 мксФорма импульса 10/350 мкс

По назначению УЗИП по стандарту МЭК разделяются на типы 1-3, по ГОСТ Р 51992-2002 они разделяются на классы испытаний (I – III). Соответствие и назначение этих характеристик указано в таблице.

Типы по IEC 61643	Классы по ГОСТ Р 51992-2002	Назначение	Место установки
1	I	Для ограничения перенапряжений от прямых ударов молний	На вводе в здание, в главном распределительном щите
2	II	Для ограничения перенапряжений от далеких ударов молний и коммутационных перенапряжений	На вводах, где не существует опасности прямых ударов
1+2	I+II	Объединяются характеристики типов УЗИП 1 и 2	Как для типов 1 или 2
3	III	Для защиты чувствительных потребителей. Имеют самый низкий уровень защитного напряжения	Для непосредственной установки у потребителей

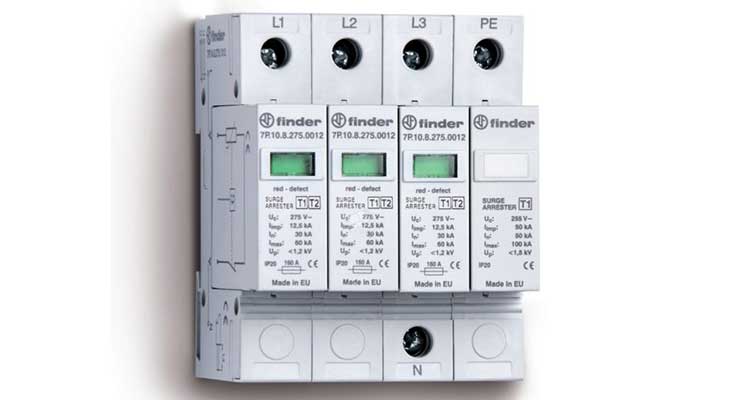

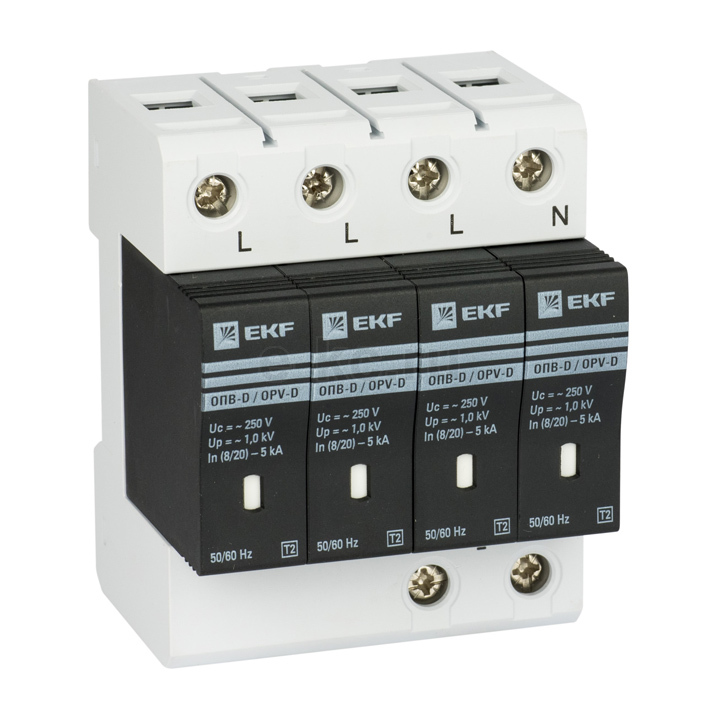

По конструктивному исполнению УЗИП выпускаются с разным числом полюсов: от одного до четырех.

Заключение

УЗИП или устройство защиты от импульсных перенапряжений и помех, является оборудованием защитного типа. Подобные неполадки часто возникают на электрических проводах. Монтаж осуществляется непосредственно в щиты или электрические шкафы. Способно отводить перенапряжение на установленное заземление. Встречаются модели на основе варисторов и газоразрядников. На рынке можно найти и модели комбинированного типа, в которых используются как разрядники, так и варисторы. В быту применяются конструкции для защиты электрических приборов:

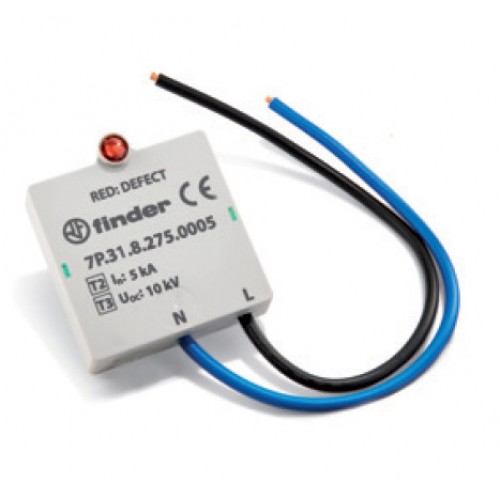

• работающих от 220/380 В;
• индивидуального пользования до 1000 В;

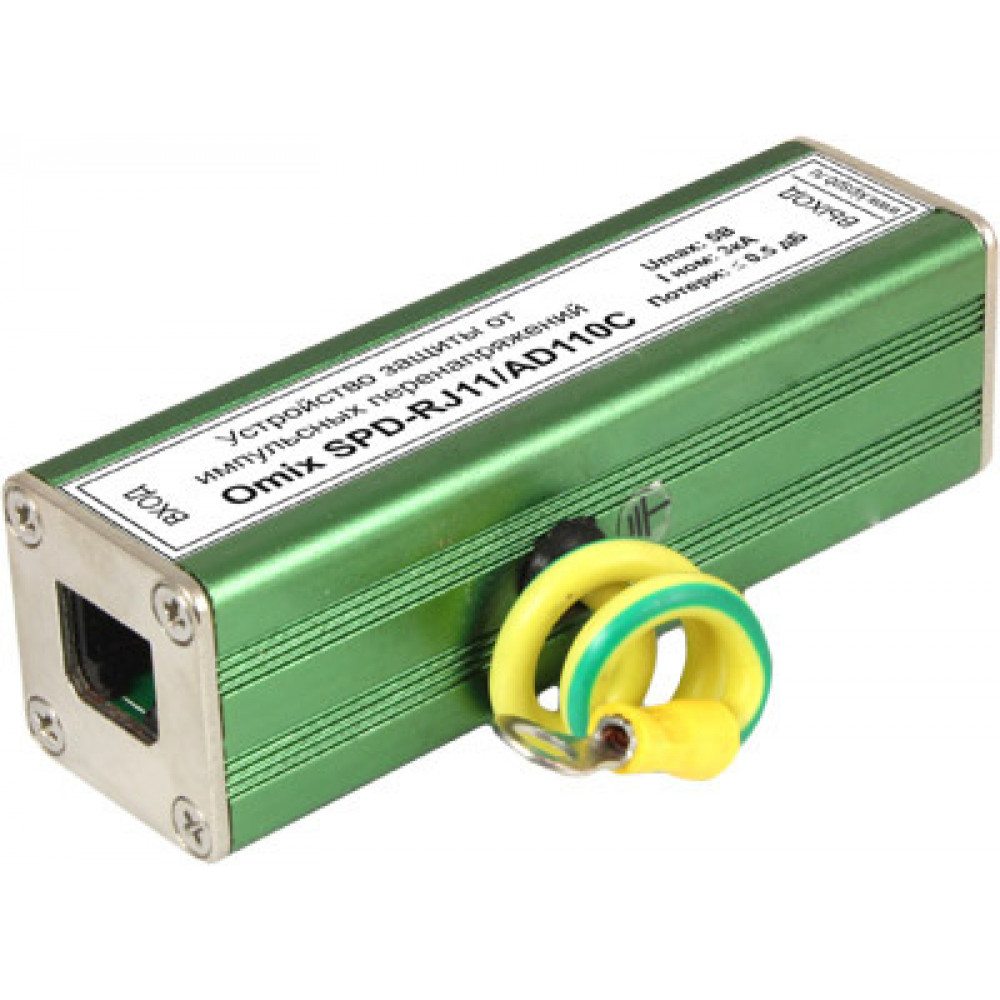

• сети передачи данных 5-110 В.
