Внутренняя разводка и монтаж
Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.
Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.
Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:
- параллельная;
- последовательная.
Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.
Монтаж по параллельной схеме
Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.
Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.
Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.
Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.
Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.
Монтаж по последовательной схеме
Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.
В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.
Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.
Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.
5 Как сэкономить на монтаже водопровода
Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.
Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.
В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.
Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.
Схемы

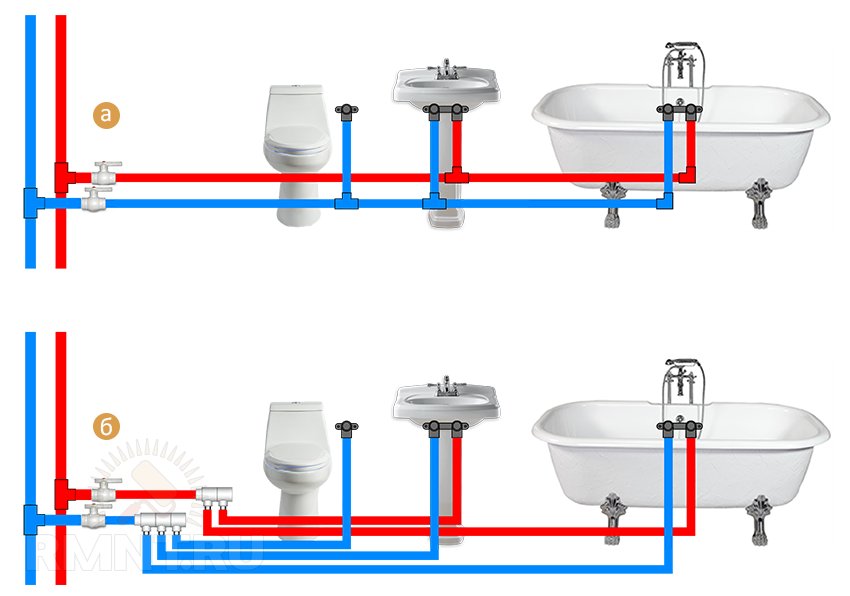

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:
| Изображение | Описание |
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме | Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке). |

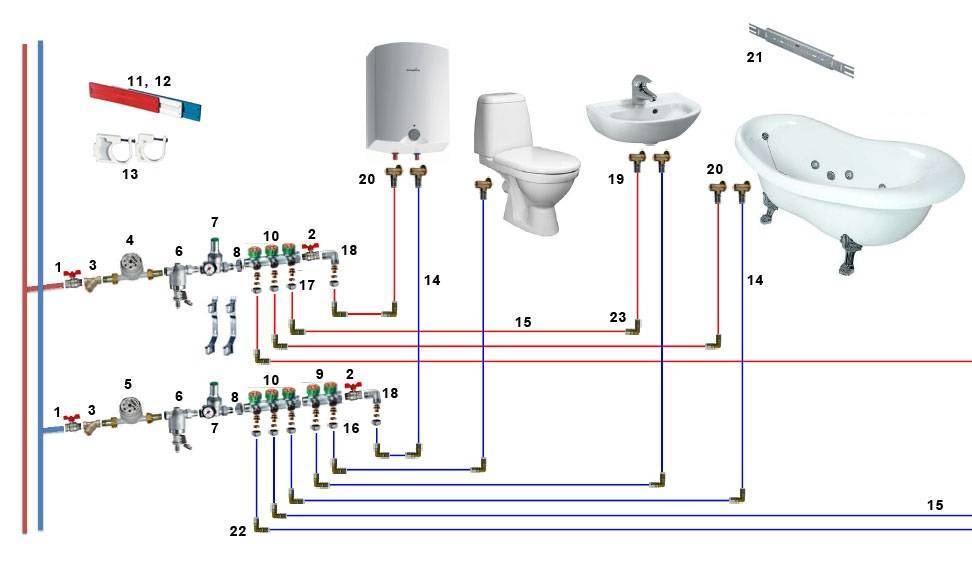

Схема лучевой разводки водоснабжения | Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д. |
Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.
Давайте взвесим преимущества и недостатки каждого типа разводки.
Тройниковая
Плюсы:
Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;
При тройниковой схеме общая длина водопровода минимальна
При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;
В штробы укладываются цельные трубы или необслуживаемые соединения
К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.
На фото — врезка в открытую тройниковую разводку воды
Минус:
Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.
Лучевая
Плюсы:

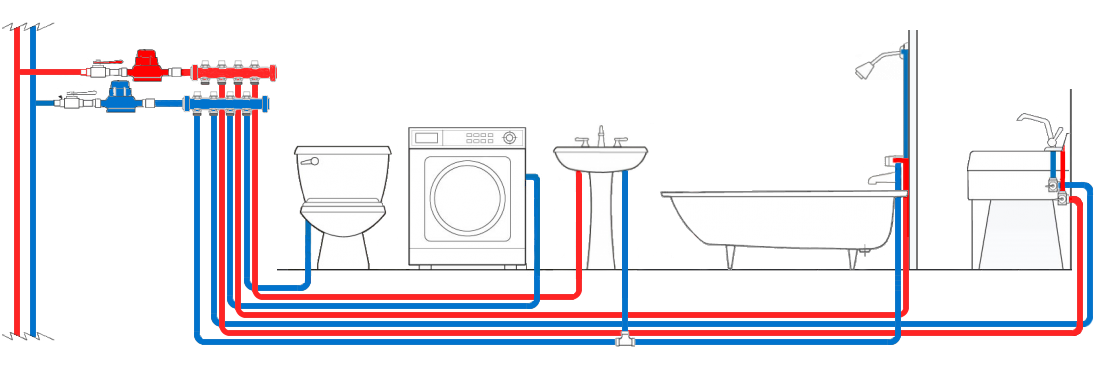

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;
Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других
Все приборы могут отключаться из одной точки — коллекторного шкафа;
Отсекающие краны удобно расположены на подводке к смесителю
Минусы:
- Материалоемкость;
- Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
- Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.
Найти нужный кран без подписи на нем — нетривиальная задача
Типовые ошибки при монтаже
Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:
- Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
- Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
- Не установлен специальный кран для того, чтобы присоединить садовый шланг.
Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.
Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Плюсы и минусы совмещенных и раздельных санузлов
Для организации нормального использования туалета и ванной, надо создать грамотную систему водоотведения. Если принято решение самостоятельно заняться подключением и разводкой, надо понимать не только принцип работы, но и какие конфигурации санузлов существуют.
Рис 8. Раздельный и совмещенный санузлы
Рассматривая устройство квартир и жилых объектов, зачастую встречаются санузлы двух типов: раздельные и совмещенные. Во втором случае это целое пространство без перегородок. В первом случае, туалет и ванная имеют отдельные входы в пространство. Выбор субъективен. Однако с санитарной точки зрения стоит отметить, что совмещенный санузел не является лучшим решением. Использование совмещенного санузла актуально в следующих ситуациях:
- Если отдельные пространства туалета и ванной слишком тесные и позволяют уместить элементарные предметы гигиены. При объединении в совмещенном санузле иногда освобождается большая доля пространства, позволяющая, к примеру, переместить стиральную машину или монтировать биде.
- Если изначально площадь помещения большая (от 10 кв м).
- Использование санузлом происходит ограниченным количеством людей.
Выбирая правильный метод разводки, можно добиться самостоятельно оптимального результата и создать бесперебойную систему подачи холодной или горячей воды.
Особенности
При использовании паяльника полученные в результате соединения становятся неразъемными, и при наличии каких-либо недочетов для их устранения нужно отрезать часть трубопровода. Для наращивания трубы, имеющей недостаточную длину, используются муфты.
Одним из этапов работ является подсоединение специальных фитингов к концевым выпускам, с одной стороны к ним подводится гибкий шланг, а с другой фиксируется труба.
Разводка сантехники в новостройке производится двумя основными способами:
- Пайка труб начинается от стояка в сторону сантехнических устройств.
- Присоединяется сначала самый дальний от стояка сантехнический элемент.
4 Как обустроить линию подачи горячей воды
Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.
От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

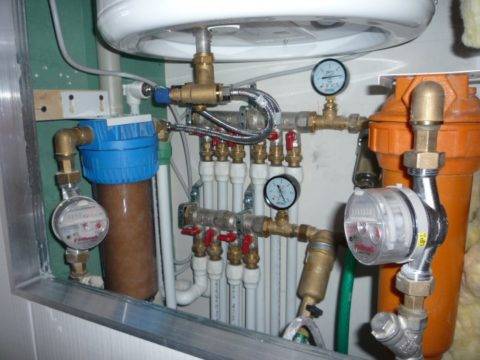

Коллектор холодной ветки будет отправной точкой для горячей линии
На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и “горячий” штуцер бойлера/котла.
В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.
Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.
Диаметры
Какое сечение должны иметь трубы для водоснабжения загородного дома?
Мы не станем перегружать читателя дремучей теорией и, как в известном анекдоте, просто покажем пальцем:
- Если вы хотите реализовать коллекторное водоснабжение частного дома — разводка труб после коллектора выполняется материалом с внутренним (подчеркиваем, внутренним!) сечением не менее 12 мм;
Разводка от коллектора выполнена металлопластиком с внутренним сечением 12 мм (внешний размер 16 мм)
- Трубы до коллектора должны иметь внутренний диаметр не менее 20 мм при количестве одновременно используемых точек водоразбора до трех включительно и не менее 25 мм, если их от трех до пяти;
Пропускная способность трубы пропорциональна квадрату ее внутреннего диаметра. Увеличение диаметра с 12 до 25 мм увеличит пропускную способность водопровода в 4,34 раза.
- При последовательной разводке разумный минимум внутреннего диаметра подводок водоснабжения — 15 мм. Если планируется одновременно использовать больше двух точек водоразбора, его стоит увеличить до 20 мм.
В домах советской постройки подводки водоснабжения монтировались стальной трубой размером 15 мм
Условный проход и внешний диаметр
«Стоп! Уже началась путаница!» — однажды сказала Алиса своему другу Додо в сказке Льюиса Кэрролла. Путаница в нашем случае возникает вокруг термина «диаметр».
В зависимости от типа труб для их маркировки используются абсолютно разные параметры:
Стальные водогазопроводные (ВГП) трубы обозначаются так называемым условным проходом. Он указывает на то, что на трубе может быть нарезана трубная резьба соответствующего размера, и примерно соответствует ее внутреннему диаметру. Например, стальная подводка ДУ 15 согласно ГОСТ 3262-75 имеет внешний диаметр 21,3 мм и внутренний 14,9 — 16,3 в зависимости от толщины стенок (легких, обыкновенных или усиленных);
Условный проход примерно соответствует внутреннему диаметру стальной трубы
Все без исключения виды пластиковых и металлопластиковых труб маркируются внешним диаметром. Чтобы узнать внутренний диаметр, от внешнего нужно отнять удвоенную толщину стенки (она тоже всегда указывается в маркировке или технической документации).
Наружный и внутренний диаметр различаются на удвоенную толщину стенки
Так, стальной водопровод при последовательной разводке и одновременном использовании двух точек водоразбора может иметь размер ДУ 15. Однако в том случае, если вы хотите поставить на водоснабжение дома пластиковые трубы, необходимый вам размер равен уже 20 мм.
Типы схем разводки водопровода
На практике разводку выполняют тремя способами:
- с использованием тройников-распределителей – последовательным;
- через коллектор;
- с проходными элементами – розетками.
Выбор схемы разводки водоснабжения в квартире зависит от индивидуальных потребностей владельца жилья и конструктивных особенностей помещения. В некоторых случаях уместно использовать последовательную и коллекторную разводку одновременно.
Тройниковая
Эта схема разводки водопровода в квартире базируется на транспортировке холодной и горячей воды по двум центральным трубопроводам. В местах расположения точек водоразбора с помощью тройников монтируются отводы, по которым вода доходит до потребителя.
Поскольку после начала тока воды через любой кран напор жидкости в магистрали уменьшается, центральную трубу подбирают с большим диаметром, чем внутренние размеры отводов.
Кроме этого, требуется грамотно расположить стыки труб. Лучше всего их устраивать в местах, скрытых от обзора. Например, в закрытых частях моек, ванны, стеновых нишах. Там соединения будут доступны для обслуживания, но не испортят внешний вид помещения.
Недостатком последовательного подключения является полная отсечка ветки от ввода в случае ремонта. Для решения этой проблемы можно устанавливать дополнительные аварийные краны, но увеличение их количества приводит к уменьшению напора. Кроме этого, для тройниковой схемы характерна заделка стыков в стенки. Если труба потечет, то придется разбирать отделку и разбивать стену.
Последовательная разводка будет неэффективной в помещениях с большим количеством точек водоразбора на одной ветке. На таком участке неминуемо произойдет падение давления в самых удаленных от ввода точках, в особенности при одновременной работе нескольких устройств. Следствием таких перепадов могут стать сбои в работе оборудования.
Коллекторная
Коллекторную схему водопроводной разводки выгоднее применять в случае с большим количеством узлов водоснабжения в квартире.
Основное отличие от тройникового варианта заключается в использовании коллектора. Из центрального стояка вода подается на коллектор, а из него – на каждый отдельно взятый сантехнический прибор. Благодаря этому она распределяется равномерно. Поэтому напор в трубопроводе не снижается в самых удаленных от ввода точках.
При необходимости ремонта отсекается только ветка с повреждением, а не весь водопровод. По этой же причине каждую ветку можно смонтировать уникально под нужды отдельно взятого потребителя. На участок, подводящий воду к стиральной машине, может понадобиться установка дополнительных фильтров. А для работы бачка унитаза они будут не нужны.
Для разводки горячей и холодной воды покупают отдельные коллекторы. Между ними и стояками устанавливают краны для прекращения водоснабжения в аварийной ситуации или при ремонте Потребители получают воду из коллекторов, причем к ванне, раковинам подводят ГВС и ХВС. К унитазу и стиральной машине – только холодную, а к полотенцесушителю – только горячую воду.
Если точек водоразбора очень много, то к одной ветке коллектора можно подключить несколько потребителей по тройниковой схеме.
С проходными розетками
Проходной розеткой является соединитель в виде колена с изгибом 90о, с помощью которого подключают водопровод в квартире. В конструкцию розеток входят кронштейны для крепежа к стене, резьбы со стороны подключения потребителя и входные отверстия для спайки с трубой, по которой подается вода.
Для подключения смесителей выпускают двойные розетки на планке. Такие соединители используют для смесителей в ванной или кабине для душа. Существенным недостатком считают сложность монтажа – приходится паять одновременно две трубы.
Какие материалы лучше выбрать
Сегодня оптимальным и популярным вариантом являются трубы для канализации из поливинилхлорида и полипропилена, так как они просты в транспортировке и монтаже. Для дополнительной обработки стыков применяют герметик.
Для соединения санитарных приборов с отводящими трубами необходимо использовать сифоны в виде латинской буквы U, так называемые гидрозатворы. Такая форма способствует содержанию в изгибе сифона некоторого количества воды, создающей барьер для зловонных газов.
Пример гидрозатвора
ГОСТ дает определенные рекомендации по выбору размеров сливных труб в зависимости от вида прибора, от которых они отходят.
| Прибор | Поперечное сечение труб для слива, мм |
| Ванна | 40 |
| Душ | 40 |
| Унитаз | 100 |
| мойка | 40 |
| Биде | 30-40 |
| Мойка | 30-40 |
| Ванна, мойка, душ (общий слив) | 50 |
Для обустройства стояка выбирают трубы диаметром 100-110 мм в следующих случаях:
- когда его устанавливают в двухэтажном доме;
- когда в стояк поступает вода из унитаза.
В одноэтажном помещении, где нет унитаза, достаточно центральной вертикальной трубы диаметром 50 мм.
Длина трубы от унитаза до стояка не должны превышать 1 метра, а от раковины и другого сантехнического оборудования – 3 метров по прямой. При большем расстоянии берут трубы большого диаметра. Кроме того, на больших участках труб как внешней, так и внутренней канализации необходимо предусмотреть установку клапана, пропускающего воздух в систему.
Металлические трубы
Сегодня металлические трубы не так популярны, как ранее, однако, они до сих пор используются при разводке воды в квартире. Для организации водоснабжения используются 3 вида труб:
Трубы из нержавеющей или оцинкованной стали надежны и долговечны, но отличаются большим весом и сложностью монтажа
Оцинкованная сталь. Такой материал отличается высокими прочностными характеристиками, а также имеет антикоррозийный слой, который предохраняет трубы от ржавления. Срок годности таких труб может достигать 25 лет, что является довольно неплохим показателем. Целостность антикоррозийного слоя может нарушиться в результате воздействия механических факторов. Основной недостаток стальных оцинкованных труб — большая масса, которая затрудняет не только монтаж системы, но и транспортировку деталей.
Нержавеющая сталь. Нержавейка — это материал, который отличается (как и оцинковка) высоким коэффициентом прочности и коррозийной устойчивостью. Эксплуатационный срок этих изделий может достигать при нормальном использовании 50 лет. Изделиям из этого материала не страшны механические воздействия. Основным недостатком этих изделий считается их высокая стоимость. Монтаж трубопровода из нержавейки является довольно сложной процедурой из-за веса отдельных деталей.
Медь. Медные трубы являются наиболее дорогими из всех, поэтому их условно относят к элитному классу. Медная коммуникация отличается хорошей устойчивостью к губительным коррозийным воздействиям, а её эксплуатационный срок может достигать 80 и более лет. Отдельно стоит сказать про эстетическую привлекательность трубопровода из меди — такая конструкция выглядит презентабельно и может стать украшением интерьера комнаты. Из минусов медного водопровода можно отметить то, что сплав меди является пластичным материалом, поэтому отличается слабой прочностью, а также довольно сложный монтаж, который включает себя пайку газовой горелкой.
Последовательность монтажа поддона для душа
При устройстве душевого поддона можно использовать готовую емкость или смонтировать сооружение в виде подиума из бетона, облицованного плиткой. Большей популярностью пользуется первый вариант, поскольку является менее трудоемким. Для обустройства подиума следует предварительно изучить вопрос, как сделать поддон для душевой кабины, информацию о котором можно найти в сети интернет.
Место под установку поддона должно быть полностью очищенного от строительного мусора и пыли. Нижний ряд облицовочной плитки на стенах укладывается после монтажа душевого трапа. Участок стены вблизи поддона и 10-15 см над ним следует покрыть слоем гидроизоляционной смеси, используя при этом валик или кисточку. Количество слоев определяется состоянием поверхности, однако их должно быть не менее двух.
На низком поддоне выполняется крепление ножек. Для этого его следует перевернуть и уложить на картон во избежание возникновения царапин. Ножки фиксируются при помощи саморезов необходимой длины, которые предусмотрены в комплекте к поддону. Они рассчитаны по запасу прочности и надежности для данной конструкции, поэтому исключается необходимость замены их на более прочные изделия.
Процесс установки душевого поддона
Поддон устанавливается на подготовленное место. Далее осуществляется регулировка его положения путем прокручивания специальных винтов на ножках. Точность установки проверяется с помощью строительного уровня по двум направлениям: вдоль и поперек поддона. По окончанию регулировки следует затянуть контргайки, которые исключают момент самопроизвольного откручивания резьбового соединения.
Далее в сливное отверстие необходимо вставить карандаш и прорисовать на полу круг. Линии наносятся по нижнему краю полок. Поддон убирается в другое место. При помощи линейки нужно четко выделить линии под боковые поддерживающие элементы. Далее необходимо пометить местоположение дюбелей. Для этого следует приложить к разметке фиксирующие элементы, верхняя часть которых должна находиться строго по линии.
Согласно разметке выполняется сверление отверстий под дюбеля глубиной на 1-2 см больше, чем длина пластиковых насадок. Далее выполняется крепление конструкции. К двум смежным сторонам поддона фиксируется гидроизоляционная полоса при помощи двухстороннего скотча.
Монтаж сифона при установке душевого поддона
Элементы сифона следует достать из упаковки. Если монтаж устройства осуществляется первый раз, рекомендуется подробно изучить инструкцию и предварительно собрать изделие.
Монтаж сифона для душевой кабины можно осуществить самостоятельно
На патрубок подключения затвора к сточной трубе следует надеть гайку и резиновый уплотнитель. Собранный узел вставляется в отвод на корпусе с последующим затягиванием гайки. Чтобы не повредить резиновое уплотнение, его рекомендуется смазать мыльной водой или техническим маслом.
Далее сифон устанавливается на отмеченное на полу место. Выполняется замер трубы, которая будет подключаться к канализационной сети. Если пластиковая труба и патрубок будут располагаться под углом, следует использовать колено, которое фиксируется по направлению канализационного выхода. Для обеспечения герметичности и надежности всех соединений используются уплотнительные резинки.
Следующим этапом является установка поддона, который должен плотно прилегать к стене и устойчиво располагаться на полу. Его нижний борт фиксируется к клеммам на стенах. Затем на корпус сифона укладывается резиновая прокладка. На ее поверхность следует нанести слой герметика. Корпус устройства одной рукой прижимается к нижней части поддона. Сверху укладывается металлическое кольцо, которое фиксируется болтами. Их следует зажимать поочередно во избежание перекосов.
Далее монтируется колено сифона по направлению входа в канализацию. Через гофрированную трубу осуществляется подключение душевой кабины к канализации. В случае необходимости используются соответствующие переходники. После выполнения монтажа сифона выполняется проверка герметичности всех соединений и отсутствия запаха из душевой кабины. Для этого в слив наливается вода. Завершающим этапом является установка декоративной сливной решетки.
Установка гидрозатвора для сливного трапа душевой кабины
Планируем предстоящие работы
Начинать ремонт следует с тщательного планирования предстоящих мероприятий. Разводка труб – один из важнейших элементов, формирующих систему канализации и водоснабжения. От того, насколько грамотно она спланирована и выполнена, во многом зависит функциональность сооружения. На этапе планирования необходимо определить несколько важных факторов.
Подбираем способ монтажа трубопровода
Укладка труб может быть проведена закрытым или же открытым способом. Обе эти схемы, в принципе, одинаково надежны. Различаются они особенностями эксплуатации и обслуживания. Открытый монтаж предполагает установку труб поверх стен или пола. При желании их можно будет скрыть различными декоративными конструкциями. Главное достоинство – легкодоступность коммуникаций. При необходимости подключения новых элементов, обслуживания или ремонта не понадобится разрушать декоративное покрытие, скрывающее трубы. Кроме того малейшая протечка или другая проблема сразу же станет очевидна и своевременно ликвидирована.
При скрытой укладке трубы монтируются прямо в стену, что, безусловно, более эстетично. Однако обслуживание и ремонт коммуникаций весьма затруднен. Так же, как и осмотр деталей на предмет протечек или других проблем. При скрытом монтаже целесообразна установка датчиков, которые сообщат об утечке воды. В любом случае для того, чтобы получить доступ к трубопроводу придется вскрывать стену, что является самым большим минусом этого типа установки.
Открытый вариант разводки труб наиболее прост в исполнении, обслуживании и ремонте. Не эстетичный вид можно при желании закрыть декоративными аксессуарами
Важность материала изготовления труб
Как показывает опыт, своими руками разводку сантехники проще всего выполнять при помощи полипропиленовых или металлопластиковых труб. Это надежные в эксплуатации легкие детали, которые хорошо поддаются обработке и достаточно просты в монтаже. Для выполнения соединений металлопластиковых конструкций используются разные виды фитингов или обжимные муфты, устанавливающиеся с помощью специальных клещей. В силу того, что специальное оборудование для установки не требуется, металлопластик можно монтировать даже в самых труднодоступных местах.
Металопластиковые трубы могут быть соединены с помощью фитингов или обжимных муфт. Во втором случае для монтажа понадобятся специальные клещи
Соединение полипропиленовых труб выполняется в виде сварочного шва. Для работы понадобится специальный аппарат, который лучше всего арендовать или взять у знакомых. Этот момент обязательно должен учитываться при выборе труб, поскольку в труднодоступных местах выполнить соединение полипропиленовых элементов будет почти невозможно. Дополнительным аргументом за выбор полипропилена станет возможность легко исправить неудачно получившийся стык, что очень ценно для начинающего сантехника.
Устройство схемы разводки
Выбирать схему разведения водопроводных труб можно из двух вариантов: тройникового или коллекторного. Второй считается наиболее практичным и удобным. Он предполагает, что при установке сантехники в ванной или туалетной комнате каждый прибор будет подключаться отдельно, что существенно уменьшает перепады давления в системе и позволяет проводить ремонт без отключений трубопровода. Вариант отличается предельной простотой монтажа и минимумом соединений, однако стоит дороже, чем тройниковая схема. Она несколько более сложна в исполнении. Специалисты рекомендуют при ее сборке устанавливать на каждом из ответвлений от основной системы запорный кран, чтобы не перекрывать всю конструкцию в случае поломки.
Итогом планирования станет схема расстановки сантехнического оборудования и разводки труб. Выполняется она после точных замеров помещения и приборов, которые будут в нем установлены. С помощью такого плана будет гораздо проще определить все необходимые детали и их количество, а так же предотвратить возможные недоразумения с выходом установочных углов в процессе монтажа оборудования. Очень неплохо пронумеровать каждую деталь разводки в том порядке, в котором будет производиться сборка. Можно так же составить список всех элементов с указанием типа соединений и длины фрагментов.
Пример схемы разводки труб. Выполняя самостоятельно подобный чертеж для простоты монтажа лучше всего пронумеровать все элементы и обозначить их размеры
Выбираем подходящий способ монтажа
После тщательной проработки эскиза, где нанесены все разметки и размеры и продуманной схемы разводки, придется подумать над тем, каким образом все это будет реализовано на практике. Особых трудностей с этим в принципе быть не должно, поскольку развести трубы можно одним из двух способов — открытым или скрытым.
Открытый способ это когда трубопроводы коммуникаций находятся снаружи. Характеризуется простой выполнения монтажных работ, однако эстетические параметры оставляют желать лучшего. Даже если все коммуникации будут проходить как можно ближе к поверхности пола.
Говорить об эстетичности не приходится — однозначно некрасиво
Скрытый же способ подразумевает, что трубы прячутся в стеновые конструкции. Здесь с визуальным восприятием все в порядке – магистрали просто не будут видны. А вот выполнять монтаж таким способом крайне затруднительное мероприятие. Много сил отнимет, к примеру, штробирование
Важно заметить, что штробирование стен при скрытой разводке не может выполняться в несущих стенах
По окончании отделочных работ труб не будет видно вообще
Продолжаем работать со схемой разводки, теперь нужно определиться с тем каким образом физически будут уложены трубы: последовательно, коллекторно, с проходными розетками. Последний в быту практически не используется, поэтому оставим его профессионалам. Лучше детально рассмотрим два первых метода.
Последовательно
Преимущества этого варианта в том, что все предельно просто и понятно: магистраль трубопровода прокладывается поэтапно, соединяя один прибор с другим. С точки зрения монтажа – отличный вариант.
Недостаток тут один – в процессе эксплуатации, неравномерное распределение напора воды, если одновременно используются несколько приборов.
С коллектором
Этот метод предусматривает установку крана на каждой трубе, идущей к прибору. Это обеспечит возможность ремонта без отключения всей системы. Коллекторная разводка – это создание отдельного участка трубопровода для каждого прибора. Обеспечивается равномерное распределение воды по водозаборным точкам. «Новичку-сантехнику», однако, такой метод может оказаться не по зубам – требует большого терпения и трудозатрат. Ну и плюс ко всему прочему тут получается увеличенный расход материалов.
Такая разводка достаточно сложна в монтаже — подумайте стоит ли браться за нее самостоятельно
Какому бы варианту не было отдано предпочтение, в любом случае должны быть соблюдены следующие условия: минимально возможное количество соединительных узлов и изгибов магистралей, а также максимум целостности. Перехлесты магистралей холодной и горячей воды допускаются только в исключительно случаях со сложной подачей воды, а вообще разводка труб водоснабжения и водоотвода должна иметь законченный лаконичный вид.
