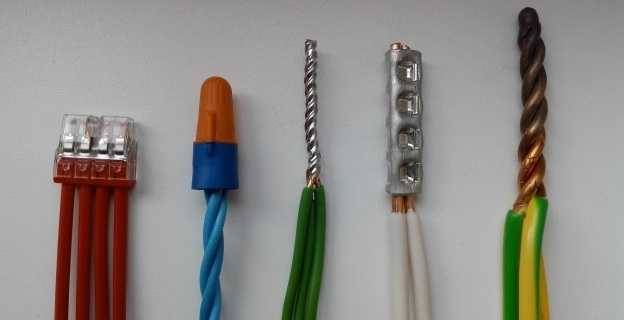

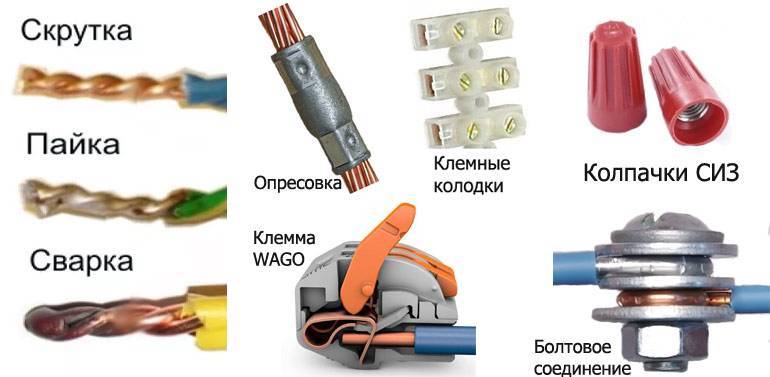

Как соединять провода

Почему лучше обжать (опрессовать) провода

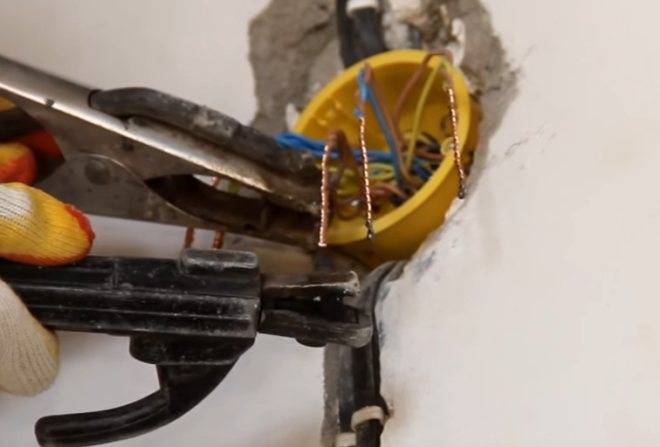

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов.

Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

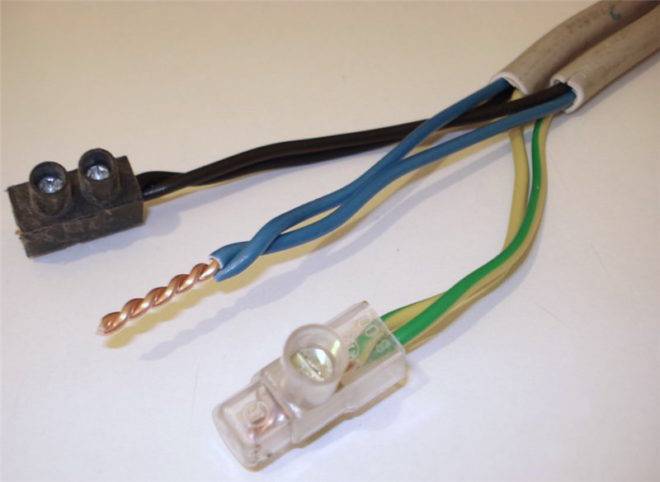

Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка

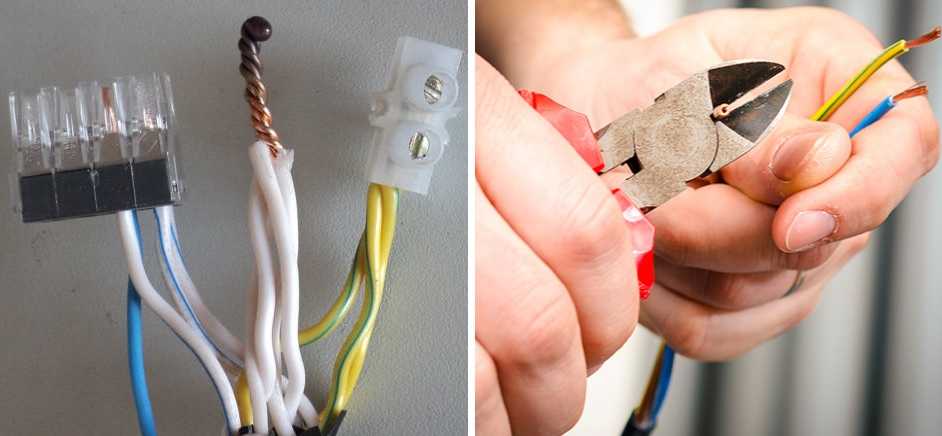

Во время монтажа важно знать, как соединить провода в распределительной коробке

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

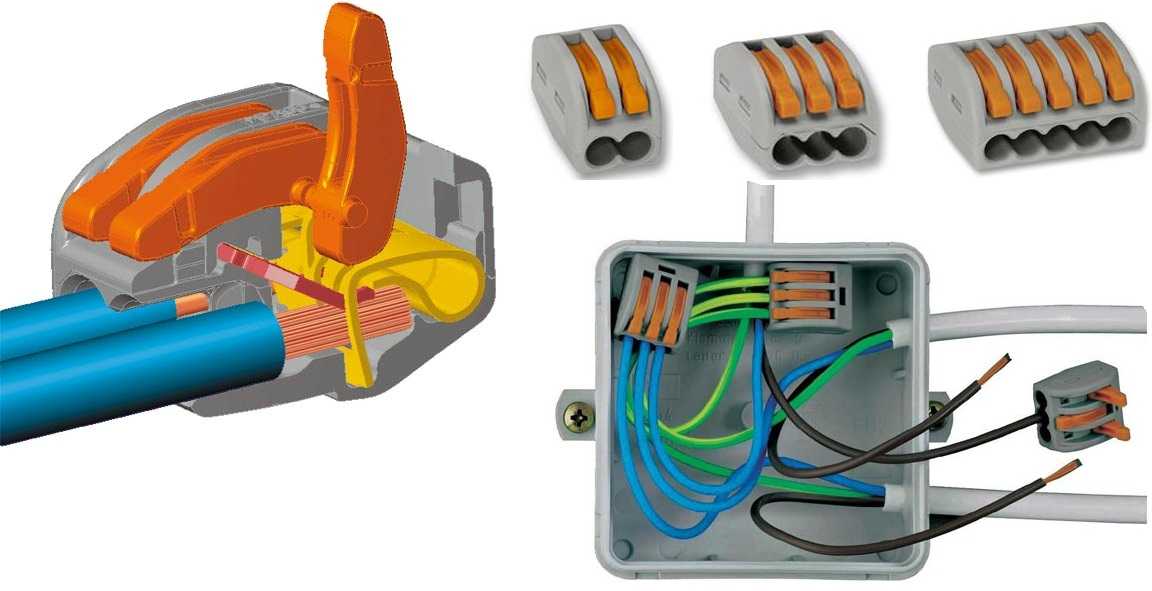

Внутреннее устройство клеммы с рычажками.

Пайка наконечников

Другой способ использовать наконечник — это припаять его. Для этого нужно:

• зачищенный медный кабель;
• наконечник, рассчитанный для пайки. Отличается отверстием возле плоской части и более тонкой стенкой;
• ванночка с расплавленным оловом;
• банка с ортофосфорной кислотой;
• банка с раствором соды.

Осторожно! Работать в защитных очках и перчатках!

Для того чтобы припаять наконечник, кабель очищается на длину трубчатой части от изоляции и вставляется в наконечник. Затем наконечник последовательно погружается в ортофосфорную кислоту, в расплавленное олово на время, достаточное для выкипания кислоты и затекания припоя в наконечник. Это проверяется путём периодического кратковременного вынимания из припоя. После пропитки наконечника и кабеля припоем наконечник опускается в раствор соды. Это делается для нейтрализации остатков кислоты. Остывший наконечник моется чистой водой и готов к дальнейшей работе. Такой наконечник можно подключать к алюминиевым шинам и наконечникам без использования переходных шайб.

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

• Такое соединение сильно греется, что само по себе очень плохо.
• Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

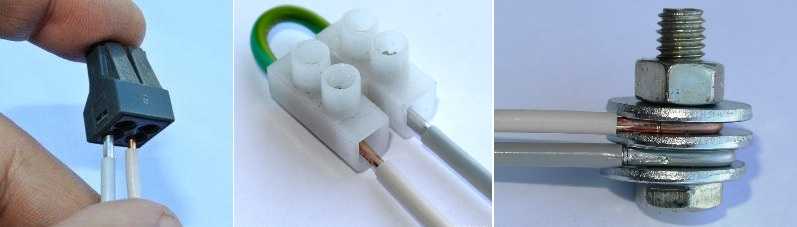

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

• клеммных колодок;
• wago;

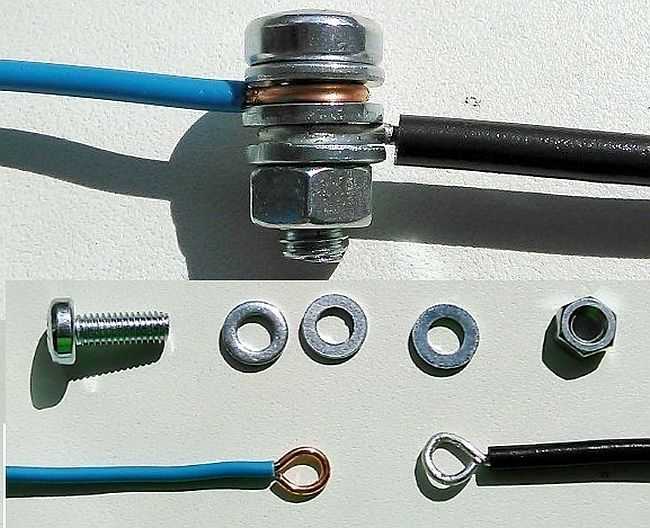

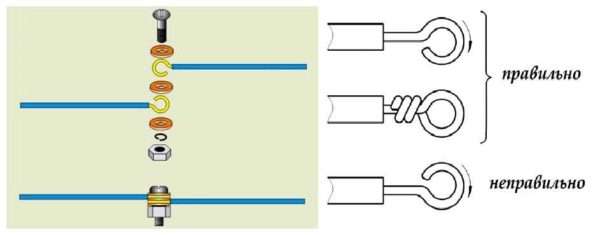

• болтового соединения;

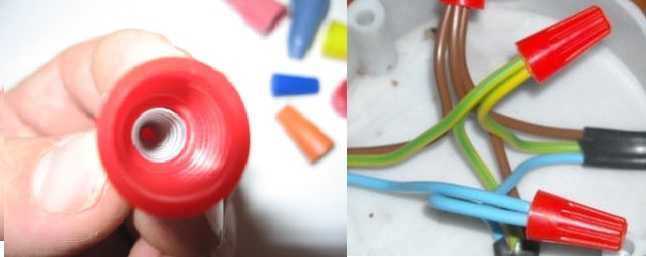

• ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

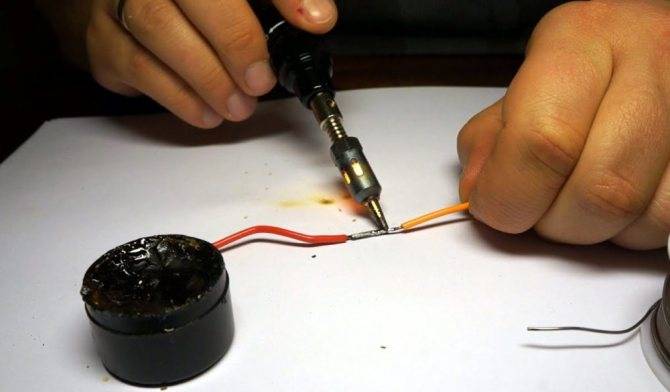

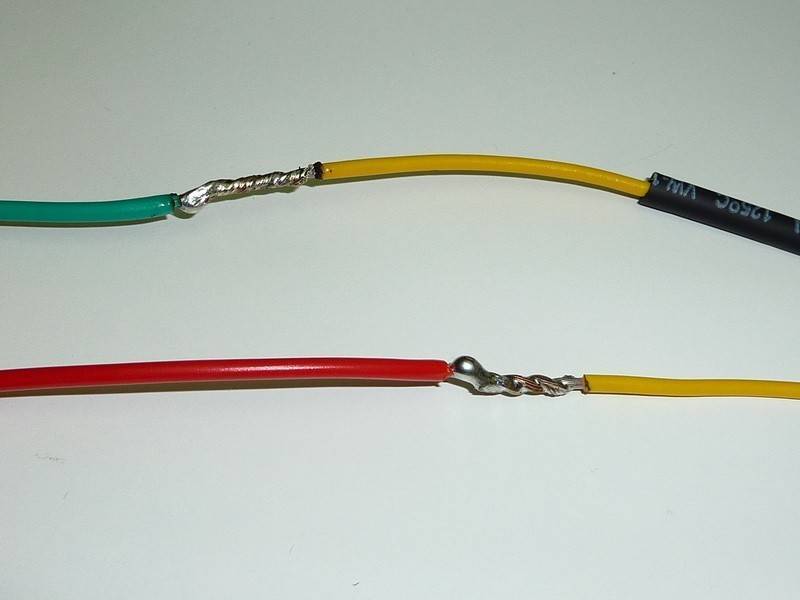

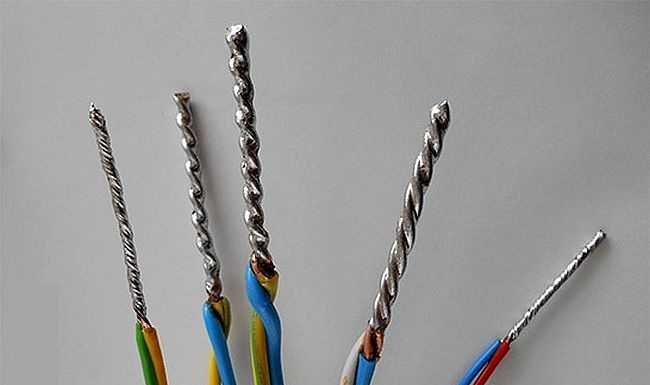

Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Преимущества пайки в сравнении с другими способами соединения

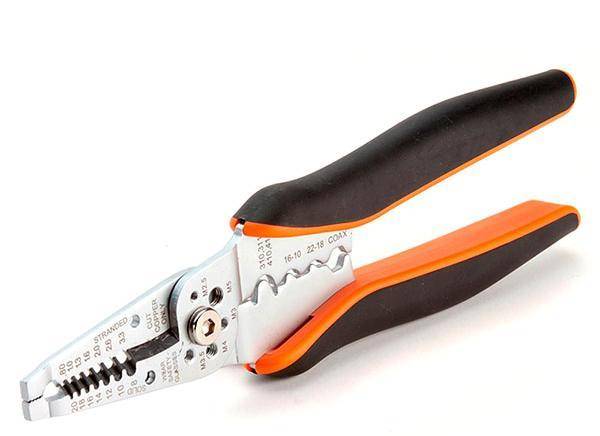

Инструмент для снятия изоляции с проводов – стриппер

Существует несколько способов соединения проводов в распределительной коробке, однако минимальным переходным сопротивлением и монолитным соединением отличается только пайка и сварка. Спаять провода в домашних условиях может каждый желающий. Для сварки потребуется опыт и наличие специального сварочного аппарата.

Для проведения работ потребуется следующий набор инструментов:

• флюс;
• нож, предназначенный для удаления изоляционного материала;
• припой;
• бокорезы;
• паяльник;
• плоскогубцы или пассатижи;
• наждачная бумага.

Предварительно не подготовив весь необходимый инструмент и расходные материалы, приступать к работе нельзя.

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

обрезать обломанный штекер или неровно оборванный кабель;зачистить внешнюю изоляцию на 15–20 мм;определить, какой из внутренних проводов является общим и проверить целостность всех проводников;обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой.

В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;залудить концы на длину 5 мм;на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;скрутить проводки (длинные с короткими, а средний со средним);пропаять скрутки;отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

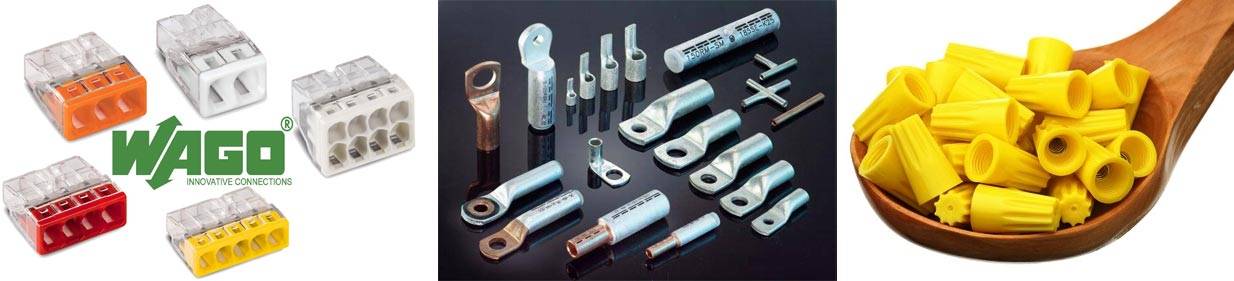

Соединители для кабелей и проводов

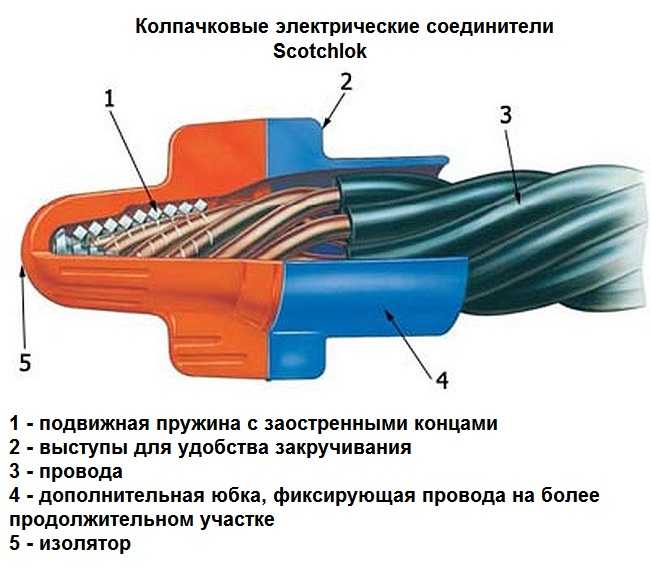

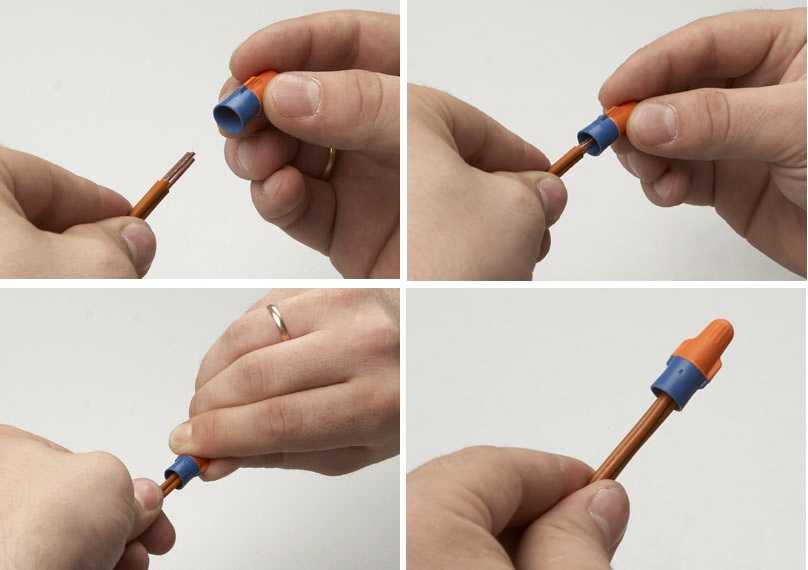

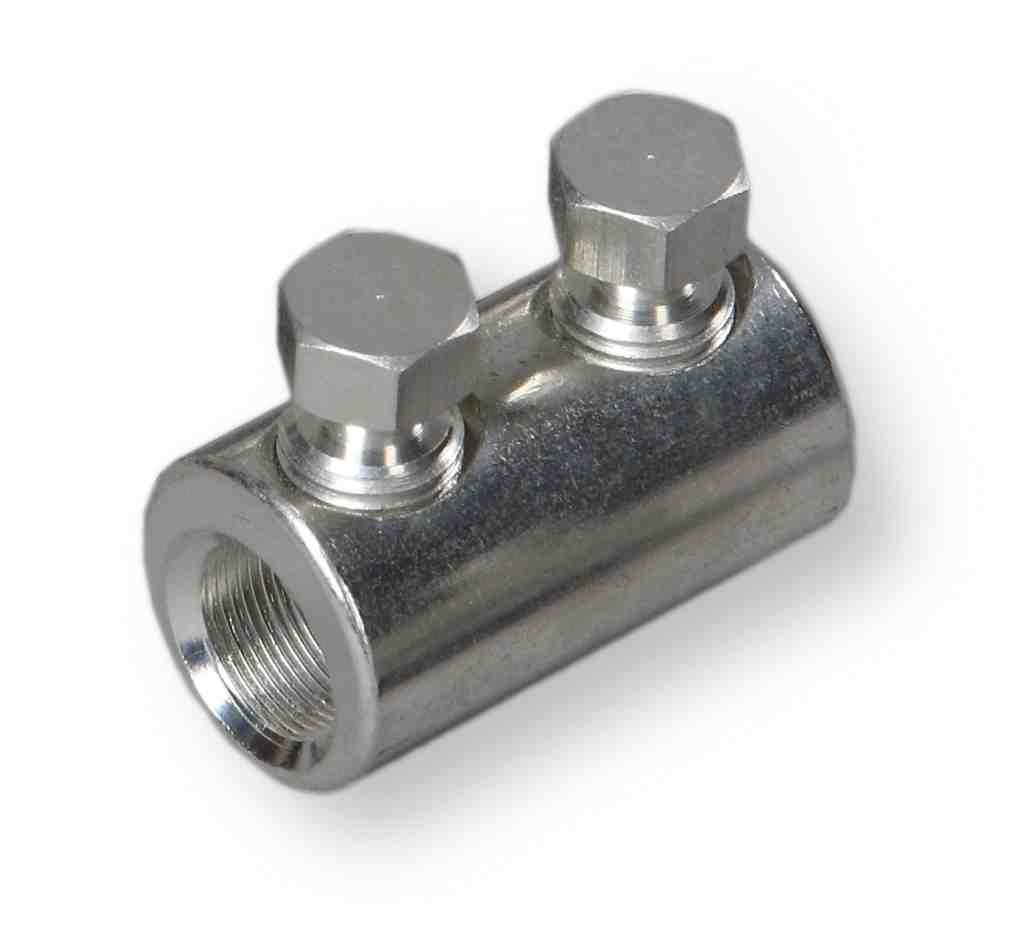

Кабеля можно соединять также специальными соединителями. Это отрезки трубы, в которых нарезана резьба и вкручены болты. Соединители есть разъёмные, в которых болты выкручиваются, и неразъёмные. В неразъёмных соединителях головки болтов срываются после зажима. Есть также соединители, рассчитанные на соединение проводов и кабелей разного сечения. Кабеля в соединители вставляются встык, навстречу друг другу.

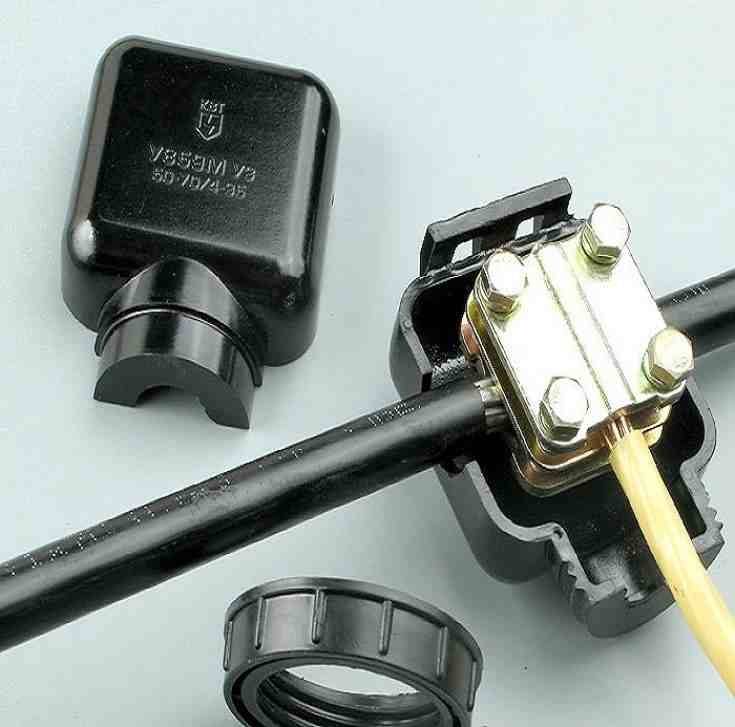

Соединители, используемые на воздушных линиях электропередач, состоят из двух половин, соединяющихся болтами. Провода укладываются в специальные пазы навстречу, параллельно друг другу, после чего обе половины зажимаются болтами.

Причины неисправности и главные элементы

Поломка проводов – распространенное явление и чаще всего приходит неожиданно. Наиболее популярные проблемы:

• Плохой контакт с различным оборудованием;
• Кратковременное пропадание света;
• Сильное тепловыделение в некоторых участках.

Чтобы предотвратить поломку, необходимо своевременно обнаружить проблему и предпринять соответствующие меры по ее устранению. Для фиксации лучше всего использовать клеммники, так как они способны обеспечить человека надежно и долговечно. Кроме того, они просты в монтаже, что позволит использовать их в домашних условиях без особых проблем.

Сегодня в магазинах встречаются сотни разновидностей топовых компанией, которые отличаются ценой и техническими параметрами. Но кроме этого, различие может заключаться в способе фиксации.

Все клеммы состоят из двух элементов:

• Пластмассового корпуса, который выполнен в виде ячеек;
• Латунного патрубка, который обладает резьбовым отверстием с двух сторон.

Когда происходит фиксация кабеля, то человеку важно помнить о том, что патрубок может отличаться диаметром, особенно, если планируется соединять толстые провода. Поэтому сначала необходимо правильно подобрать размер

Такой монтаж может использоваться в любой сфере: от домашнего хозяйства до ремонта проводки автомобилей, что делает изделие универсальным. Чаще всего элемент используют при соединении лампы с коротким проводником.

Важно знать и отрицательные стороны такой фиксации:

• Самозажимные варианты рассчитаны на эксплуатацию конкретных кабелей. Они не подойдут для соединения элементов, у которых повышено сечение.
• Если человек купил одноразовые клеммники, то следует помнить, что их нельзя использовать для фиксации гибких проводов, так как они не предназначены для этого.
• Также стоит понимать, что продукт боится воздействия высоких температур. Если он будет постоянно эксплуатироваться в такой среде, то со временем пружина ослабнет, отчего уменьшится контактное давление, а плотность соединения потеряется.
• Клеммы обеспечивают хорошую фиксацию, но если есть возможность и опыт для проведения пайки, то лучше сделать ее, так будет гораздо надежнее.

Главным достоинством элемента является возможность соединения медных и алюминиевых проводов. Кроме того, используя клеммники, шанс окисления контактов уменьшается в разы. Это стало возможным благодаря тому, что винт настолько плотно зажимает кабель, что контакт между жилами становится невозможным.

Пайка

Этот процесс проходит в несколько этапов. На первом необходимо зачистить концы проводов от изоляции. Кроме, нее с поверхности кабеля необходимо с поверхности кабеля удалить окисел. Это можно выполнить с помощью малоабразивной шкурки. После этого, кабеля прогревают до определенной температуры и окунаются в канифоль. Она должна полностью покрыть места, подготовленные для пайки. После этого кабеля скручивают друг с другом для повышения надежности соединения место скрутки можно обжать плоскогубцами. Кстати, вместо лужения допустимо использовать паяльный флюс. Его можно будет использовать уже после скрутки.

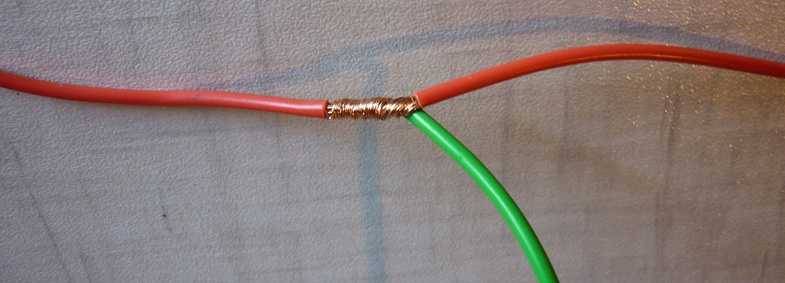

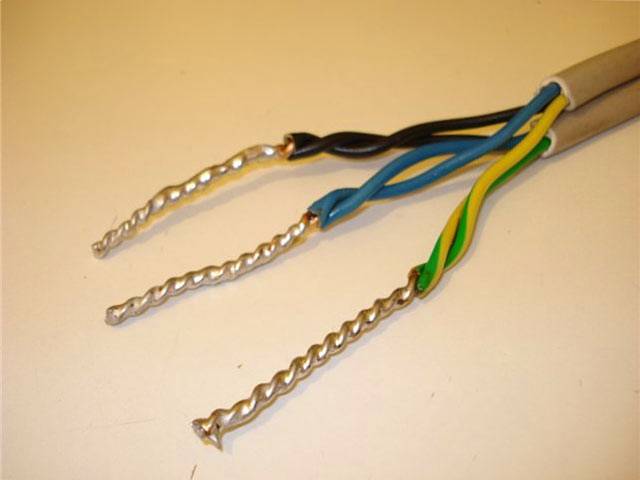

Спаянные провода

После этого собственно можно спаивать кабеля. Их разогревают до такого состояния, пока канифоль не закипит. На жало паяльника захватывают некоторое количество припоя и наносят на скрутку. В нагретом состоянии припой заполняет пустоты между скрученными проводами. Таким образом, создается надежно электрическое сращивание.

После того как место пайки остынет с его поверхности необходимо удалить остатки флюса, промыть его и затем закрыть изолирующим материалом.

Для слаботочных систем (сигнализация, ЛВС и пр.) пайку можно считать оптимальным решением для соединения их узлов и систем. Но для выполнения разводки в домашних или производственных условия применение пайки нежелательно. Все дело в том, что припой обладает невысокой температурой плавления. Если через такое сращивание будут проходить большие токи, то припой вследствие перегрева будет испаряться. То есть с течением определенного времени контакт придет в негодность, и раз от раза будет разогреваться сильнее и сильнее. Такая ситуация может привести к возгоранию.

Еще один недостаток пайки – это низкая прочность соединения. Дело в припое. Большая часть этого материала изготовлена на основании олова или свинца. Оба эти материала не отличаются высокими прочностными параметрами. То есть, может сложиться такая ситуация когда проводники, особенно если они изготовлены из жесткого материала просто будут вываливаться из паяного узла, например, при попытке упаковать его в короб.

То есть использование пайки при выполнении электромонтажных работ в доме или производственном помещении не самое лучшее решение.

Пайка

Сначала о технологии пайки. Соединяемые проводники очищаются от изоляции, очищаются от оксидной пленки до чистого металла, скручиваются, потом лудятся. Для этого проводники разогреваются паяльником, прикладываются к канифоли. Она должна покрыть место соединения полностью. Залуженные провода скручивают сначала пальцами, затем дожимают, используя пассатижи. Вместо лужения можно использовать паяльный флюс. Им хорошо смачивают провода, но уже после скрутки.

Затем, собственно, начинается процесс пайки: разогревают паяльником или узкофакельной горелкой место соединения. Когда канифоль или флюс начинают кипеть, берут на жало паяльника некоторую часть припоя, вносят в зону пайки, прижимая жало к проводникам. Припой растекается, заполняя промежутки между проводами, обеспечивая хорошее соединение. При использовании горелки, припой просто вносят понемногу в факел.

Далее, после остывания места пайки, по технологии необходимо смыть остатки флюса (они ускоряют окисление), просушить соединение, покрыть его специальным защитным лаком, после чего изолировать при помощи изоленты и/или термоусадочных трубок.

Теперь о достоинствах и недостатках данного метода соединения проводов. В слаботочных системах пайка — один из самых надежных способов соединения проводов. Но, при разводке электропроводки в доме или квартире, ее критикуют нещадно. Все дело в том, что припой имеет невысокую температуру плавления. При периодическом прохождении через соединение больших токов (бывает, если неправильно подобраны или неисправны защитные автоматы) припой постепенно расплавляется, испаряется. Раз за разом контакт становится все хуже, греется соединение все больше. Если данный процесс не обнаружится, вполне может дело закончится пожаром.

Второй негативный момент — низкая механическая прочность пайки. Дело снова в олове — оно мягкое. Если проводов в паянном соединении много, да если еще они жесткие, при попытке упаковать их, часто проводники вываливаются из пайки — слишком велика сила упругости, которая вырывает их. Потому соединение проводников пайкой при разводке электричества и не рекомендуют использовать: неудобно, долго и рискованно.

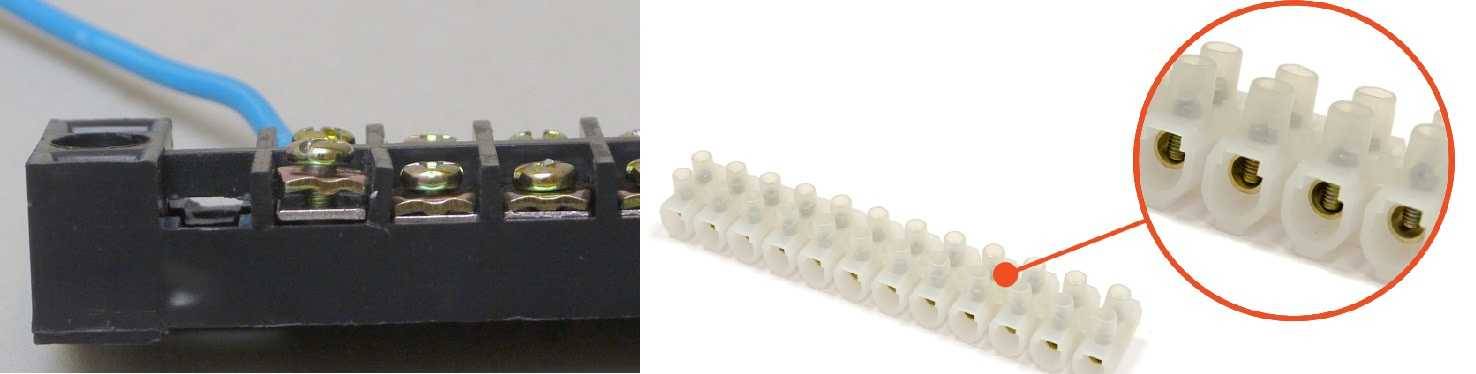

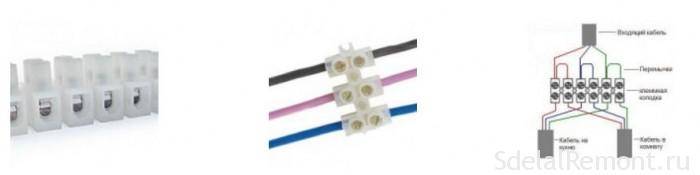

Клеммные колодки

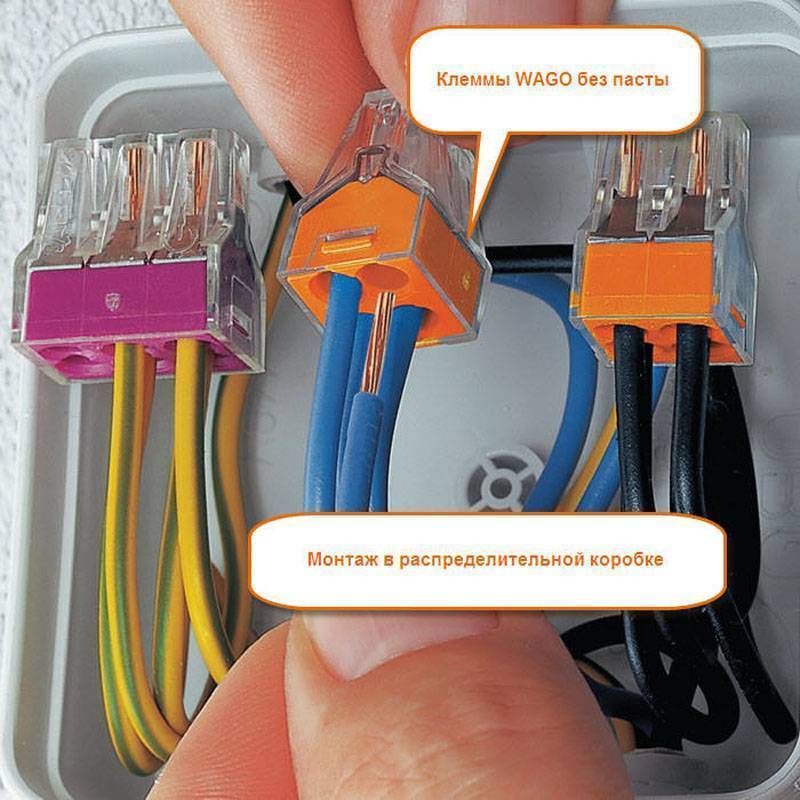

Соединение проводов в распределительной коробке существенно облегчается с использованием клеммных колодок.

Современный рынок предоставляет широкий ассортимент колодок, которые различаются как особенностью исполнений и размерами, так и ценой. Сама клемма бывает маленькая или большая, всё зависит от сечения соединительных проводов. Тем не менее, конструктивно все они устроены по одному и тому же принципу.

Как правило, колодки клеммников продаются секциями, но иногда покупают их и поштучно, попросив продавца отрезать нужное количество.

Устройство

Клеммник представляет собою прозрачный корпус из пластика, внутри которого расположена латунная гильза. Именно эти гильзы различаются по диаметру, в зависимости от того, на какое сечение жилы рассчитана данная колодка. В гильзе имеются два резьбовых отверстия, в них вкручены винтики, зажимающие провода.

Принцип соединения

Как в таких клеммных колодках выполняют соединение проводов? Например, в распредкоробке вам необходимо подключить розетку к питающей сети. Вы берёте колодку на две секции, откручиваете зажимные винтики, тем самым освобождая гильзу для прохода в неё проводов. На подключаемых проводах снимаете изоляционный слой (достаточно 5 мм) и тщательно зачищаете токопроводящую поверхность каждой жилы. Вставляете в одну клемму фазные жилы розетки и питающей сети, в другую – нулевые. И путём закручивания винтиков, зажимаете провода в гильзе.

Преимущества

Чем хорошо расключение проводов распределительной коробки при помощи клеммных колодок?

Во-первых, в большинстве домов электрическая сеть выполняется моножильными проводами (не гибкими и не многожильными), а при помощи таких клемм монтаж одножильных проводов становится очень простым и не вызовет сложностей даже у начинающих электриков.

Во-вторых, с помощью клеммника появляется возможность соединения между собой алюминиевых и медных жил. Скрутка в этом случае не подходит, потому что эти два металла характеризуются внутренним неродством. Алюминий и медь взаимоокисляются, что приводит к появлению на поверхности оксидной плёнки, далее уже как следствие плохой контакт, нагрев и выход из строя электрической проводки. А за счёт такого варианта соединений алюминий с медью не соприкасаются друг с другом, что является неоспоримым преимуществом применения клеммной колодки.

Запомните! Очень важно во время непосредственного подсоединения жилы в клемму, сначала открутить один винт и вставить, к примеру, медный провод, после чего закрутить. Потом точно так же поступить с алюминиевым

Это делается для того, чтобы исключить возможность их соприкосновения между собой внутри латунной гильзы.

Плюс ко всему такой соединительный способ проводов при помощи клеммных колодок потребует минимум вашего времени.

К тому же этот вариант разъёмный, то есть в любой момент вы можете, отсоединить нужный провод или кабель.

Недостатки

К недостаткам клеммной колодки относится нежелательное соединение в них многожильных гибких проводов. Такая, казалось бы, удобная клемма совмещает в себе всё, что «не нравится» многожильному проводу – вращательные движения, неровную зажимную поверхность винта и так называемое точечное (неравномерное) давление. Во время зажатия их винтом он может продавить и переломить одну или несколько мелких тонких жилок. Провод уже не будет иметь необходимой пропускной способности по току, что приведёт к нагреву контакта. Если уж и возникла такая необходимость, соединять в клеммниках многожильные провода, то желательно использовать втулочные наконечники, обжимающие пучок жилок.

В такой колодке необходимо предельно осторожно затягивать винт, если выполняете подключение проводов алюминиевых. Всю свою силу и мощь тут демонстрировать не нужно, иначе вы попросту переломите жилу

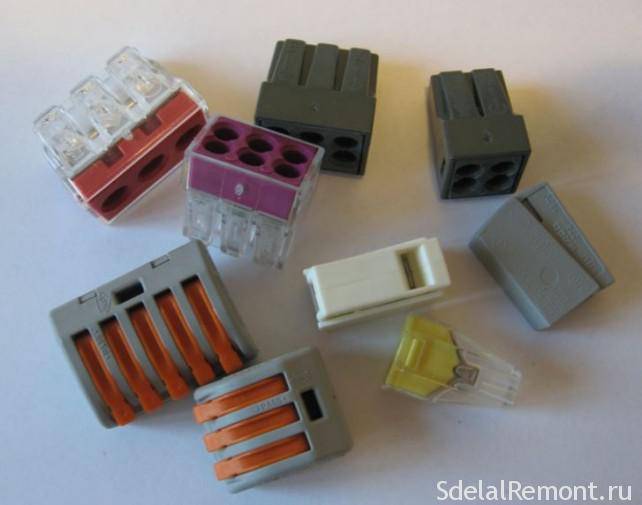

Разновидности

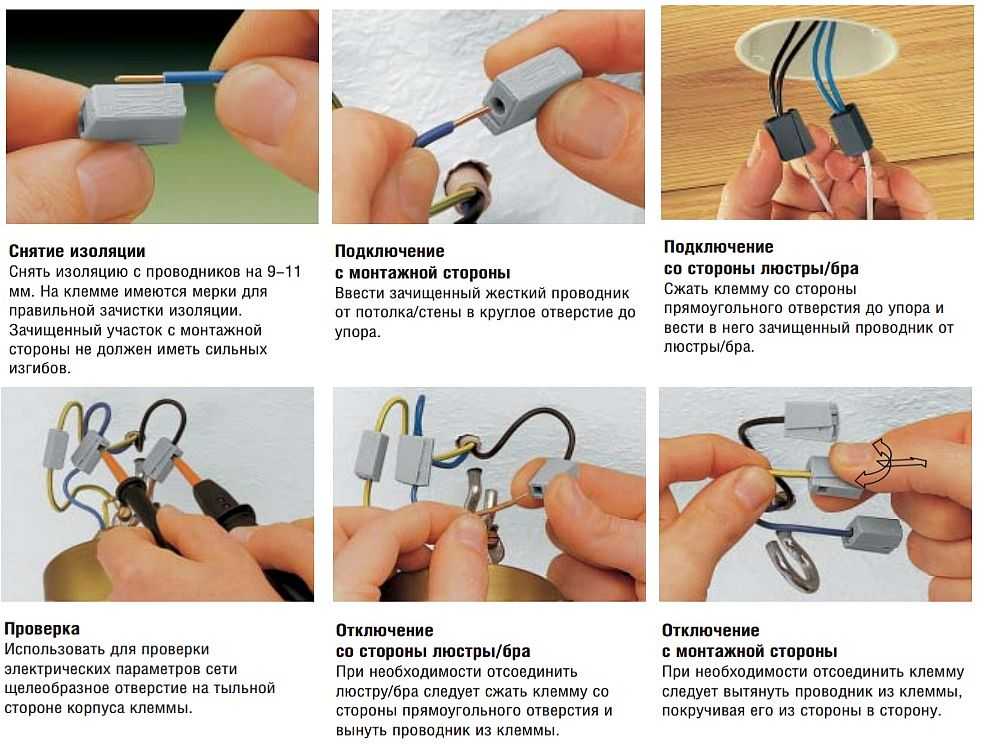

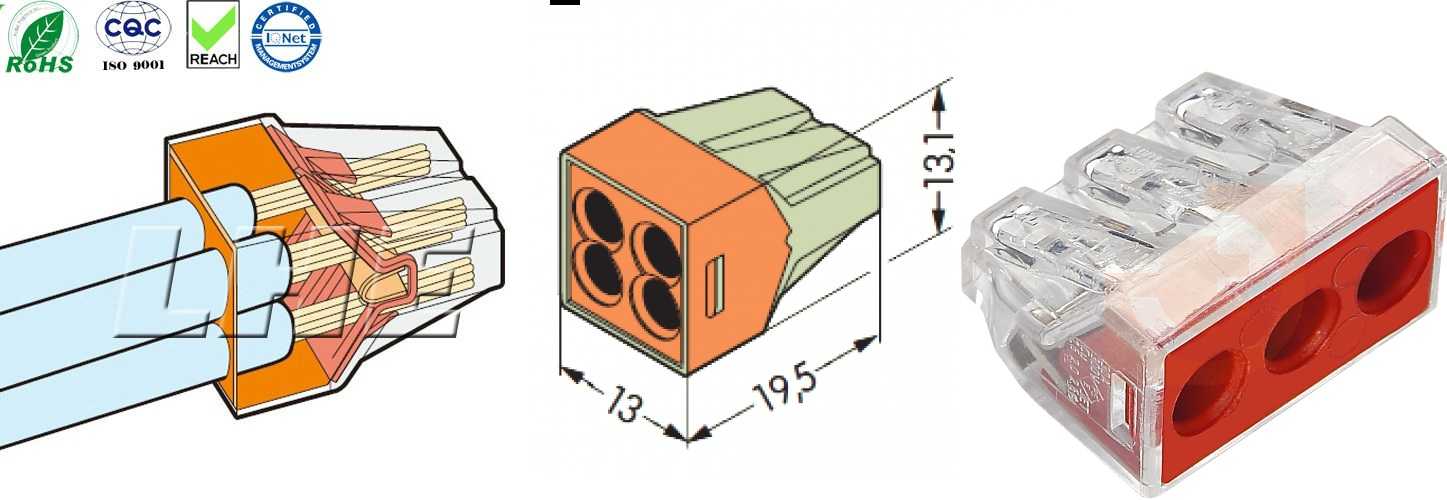

Самая современная разновидность клеммников – самозажимные. Соединение выполняется очень быстро, для этого вам не потребуется даже брать в руки отвёртку. Каждое отверстие имеет подпружиненный контакт. Жила вставляется в отверстие до характерного щелчка, который означает защёлкивание клеммы.

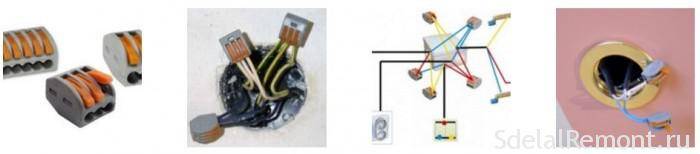

Ещё лучше проявили себя рычажковые клеммники. Маленький рычажок нужно поднять, тем самым освобождая контактное отверстие, в которое вставляется жила. Затем рычажок опускается и надёжное соединение готово. Если потребуется перезаделка контакта, рычажок снова подняли и жилу вытянули.

О различных типах клеммников рассказано в этом видео:

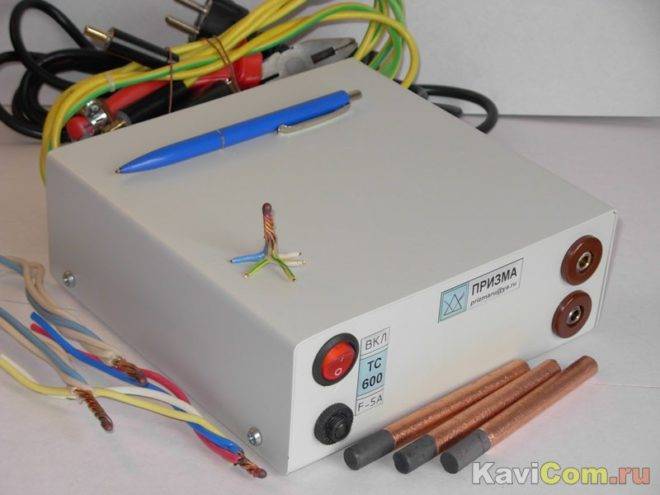

А все-таки сварка предпочтительней

По прочности соединения и качеству контакта сварка превосходит все прочие технологии. В последнее время появились портативные сварочные инверторы, которые можно переносить в самые малодоступные места.

Такие аппараты легко удерживаются на плече сварщика с помощью ремня. Это позволяет работать в труднодоступных местах, например, производить сварку со стремянки в распределительной коробке. Для сварки металлических жил в держатель сварочного аппарата вставляются угольные карандаши или обмедненные электроды.

Основной недостаток сварочной технологи – перегрев свариваемых деталей и оплавливание изоляции устраняется с помощью:

• Правильной регулировки сварочного тока 70–120 А без перегрева (в зависимости от количества свариваемых проводов сечением от 1,5 до 2,0 мм).Кратковременности процесса сварки не более 1–2 секунд.Плотной предварительной скруткой проводов и установкой медного теплоотводящего зажима.

Производя соединение проводов методом сварки скручиваемые жилы следует выгнуть и срезом обязательно развернуть кверху. К торцу проводов, подсоединенных к массе, подносится электрод и зажигается электродуга.

Расплавленная медь шариком стекает вниз и покрывает оболочкой проволочную скрутку. В процессе остывания на теплую структуру одевается изолирующий пояс из отрезка кембрика или другой изолирующий материал. В качестве изолирующего материала подойдет также лакоткань.

Почему лучше обжать (опрессовать) провода

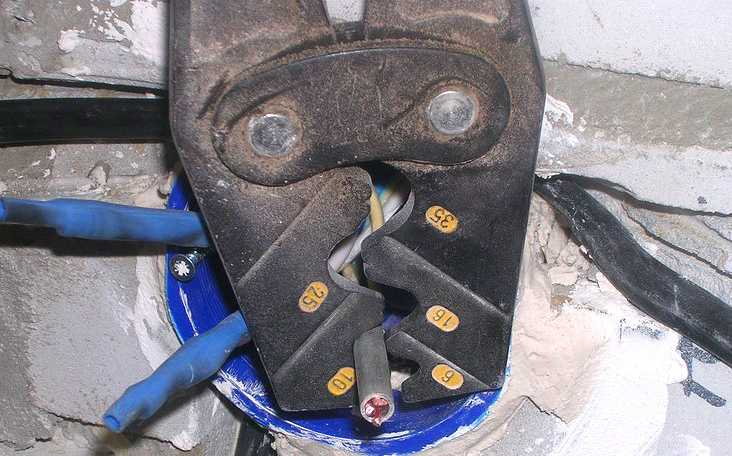

Опрессовка проводов – один из самых надежных и качественных способов механических соединений, применяющихся в настоящее время. При такой технологи шлейфы проводов и кабелей обжимаются в соединительной гильзе с помощью пресс-клещей, обеспечивая плотный контакт по всей длине.

Гильза представляет полую трубку и может изготавливаться самостоятельно. При размере гильз сечением до 120 мм² применяются механические клещи. Для больших сечений применяются изделия с гидравлическим пуансоном.

При обжатии гильза обычно приобретает форму шестигранника, иногда производится местное вдавливание в определенных частях трубки. В опрессовке применяются гильзы из электротехнической меди ГМ и алюминиевые трубочки ГА. Данный способ допускает обжатие проводников из разных металлов. Во многом этому способствует обработка составных компонентов кварцево-вазелиновой смазкой, предотвращающей последующее окисление. Для совместного использования существуют комбинированные алюмомедные гильзы или медные луженые гильзы ГАМ и ГМЛ.  Соединение проводов методом обжима применяется для   пучков проводников с суммарным диаметром сечения между 10 мм² и 3 см².

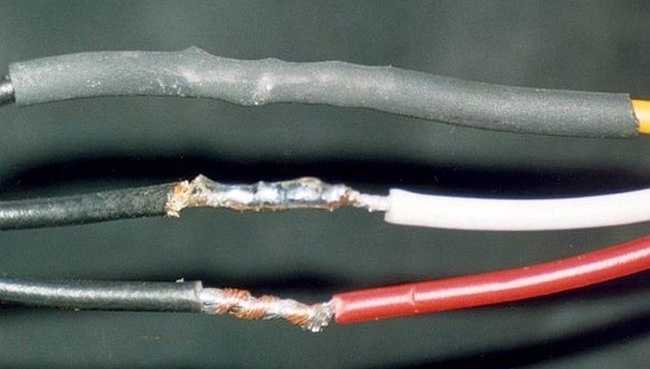

Как соединить провода наушников

Иногда у исправных наушников обламывается кабель возле штекера, но есть штекер от неисправных наушников. Бывают также и другие ситуации, в которых необходимо соединение проводов в наушниках.

Для этого нужно:

1. обрезать обломанный штекер или неровно оборванный кабель;
2. зачистить внешнюю изоляцию на 15–20 мм;
3. определить, какой из внутренних проводов является общим и проверить целостность всех проводников;
4. обрезать внутренние проводки по принципу: один не трогать, общий на 5 мм и второй на 10 мм. Это делается для уменьшения толщины соединения. Общих проводников может быть два — на каждый наушник свой. В этом случае они скручиваются вместе. Иногда в качестве общего проводника используется экран;
5. зачистить концы проводов. Если в качестве изоляции используется лак, то он сгорит в процессе лужения;
6. залудить концы на длину 5 мм;
7. на провод надеть кусочек термоусадочной трубки длиной на 30 мм больше, чем ожидаемая длина соединения;
8. на длинные концы надеть кусочки более тонкой термоусадочной трубки длиной 10 мм, на средний (общий) не одевать;
9. скрутить проводки (длинные с короткими, а средний со средним);
10. пропаять скрутки;
11. отогнуть пропаянные скрутки наружу, к незащищенным краям, надвинуть на них кусочки тонкой термоусадочной трубки и прогреть её феном или зажигалкой;
12. надвинуть на место соединения термоусадочную трубку большего диаметра и прогреть.

Если всё было сделано аккуратно, а цвет трубки подобрать по цвету кабеля, то соединение незаметно и наушники будут работать не хуже новых.

Соединение между собой 6 проводов

ВРЁТЕ!!!

По сути ОСКОРБЛЯЯ форумчан неоднократно и много обсуждавших виды контактных соединений, например УВАЖАЕМОГО Камикадзе, который ПОДРОБНЕЙ ВСЕХ на просторах Русскоязычного интернета описал разные виды контактных соединений!

Это не говоря про НАРУШЕНИЕ правил форума в которых пишется прежде чем создавать тему нужно почитать форум на предмет наличия обсуждения того что Вас интерисует.

Сварка, пайка, в ИДЕАЛЕ их комбинация, в крайнем случае обжим, если в комбинации с пайкой то тоже ИДЕАЛЬНО, я например в сильноточных цепях наконечники НШВ(И) после обжатия пропаиваю с торца так как классическое оконцевание НШВ(И) в сильноточных цепях не относится к лучшим решениям, в самом крайнем случае зажим под два винта одновременно!

Для подстраховки можете под 4 винта одновресменно.

В ссылке ниже, в слудующем моём сообщении в той теме, фото где пайкой соединено 7 жил 2,5 мм2, сделал сразу «на коленке» после прочтения сообщения что непонятно как соединить 7 жил 2,5 мм2 пайкой, чтоб показать, что если руки мастеровые то ни чего сложного нет.

Да:

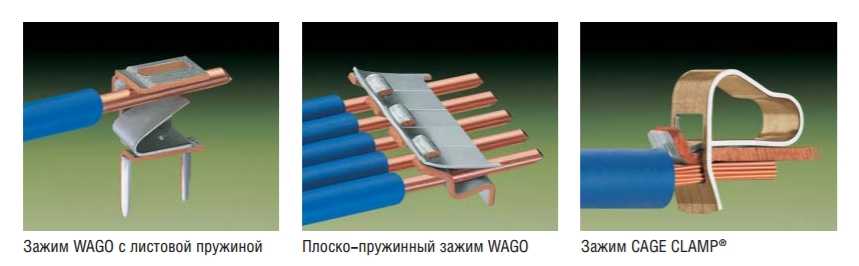

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, выпускаемые WAGO, Weidmuller, Legrand, ABB, Schneider, Hager и другими производителями ни по нормам по контактным соединениям, ни по здравому смыслу, ни по инстинкту самосохранения НЕЛЬЗЯ использовать в распределительных, установочных коробках, щитах, розетках, про что уже давно подробней всех предупреждаю на просторах Русскоязычного интернета, например на этом форуме в теме !

В теме дополнял, что самозажимные, без винтовые, плоско пружинные клеммы НЕЛЬЗЯ ставить даже на группы освещения с автоматом 1А, так как они не выдержат импульсный ток, который выдержит жила! То есть проводники подключенные через такую клемму по сути получается подключены через ПЛАВКУЮ вставку! Что впоследствии подтвердил случай описанный на аналогичном форуме в теме !

Плоско пружинные клеммы, так называемые без винтовые, самозажимные, советуют, используют в стационарной проводке только не понимающие в электо/пожаро безопасности или УМЫШЛЕННО халтурщики, так как в разы, а иногда и на порядки удобней, быстрей монтировать контактные соединения!

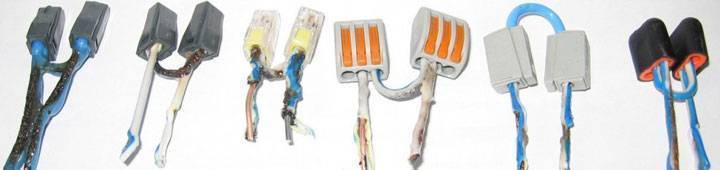

САМОЗАЖИМНЫЕ, БЕЗ ВИНТОВЫЕ, ПЛОСКО ПРУЖИННЫЕ КЛЕММЫ ХУЖЕ ДАЖЕ СКРУТКИ!!!

Пластиковая распределительная коробка, пластиковая гофра прводки за подвесным, натяжным потолком, в полостях денги на ветер и УХУДШЕНИЕ пожарной стойкости помещения!

Оптимально за подвесным, натяжным потолком, в полостях делать без коробок НАДЕЖНЫЕ контактные соединения и ХОРОШО заизолировать!

Если делать распределительные коробки за подвесным, натяжным потолком, в полостях, то стальные!

Так же за подвесным, особенно натяжным потолком, в полостях пластиковый крепеж проводки не относится к лучшим решениям!

НАДЕЖНЕЙ и дешевле пластикового крепежа проводки остатки жил класс гибкости 1 от проводки!

Где на виду и требеутся эстетика, крепех стальной!

Нужно пробовать, у одного и того же производителя кабеля, гильз часто размеры не постоянны.

Если тратится на инструмент то на паяльних, дешевле и выше вероятность что потом пригодится в быту.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

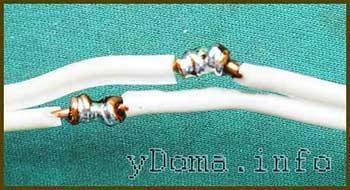

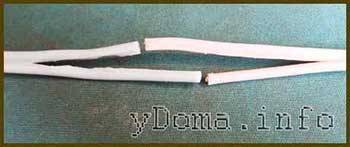

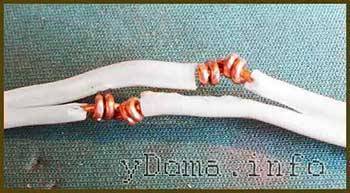

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

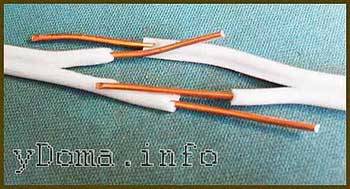

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

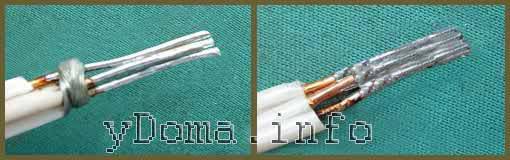

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

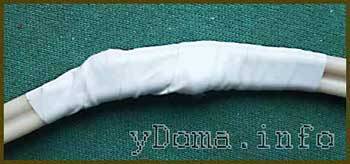

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

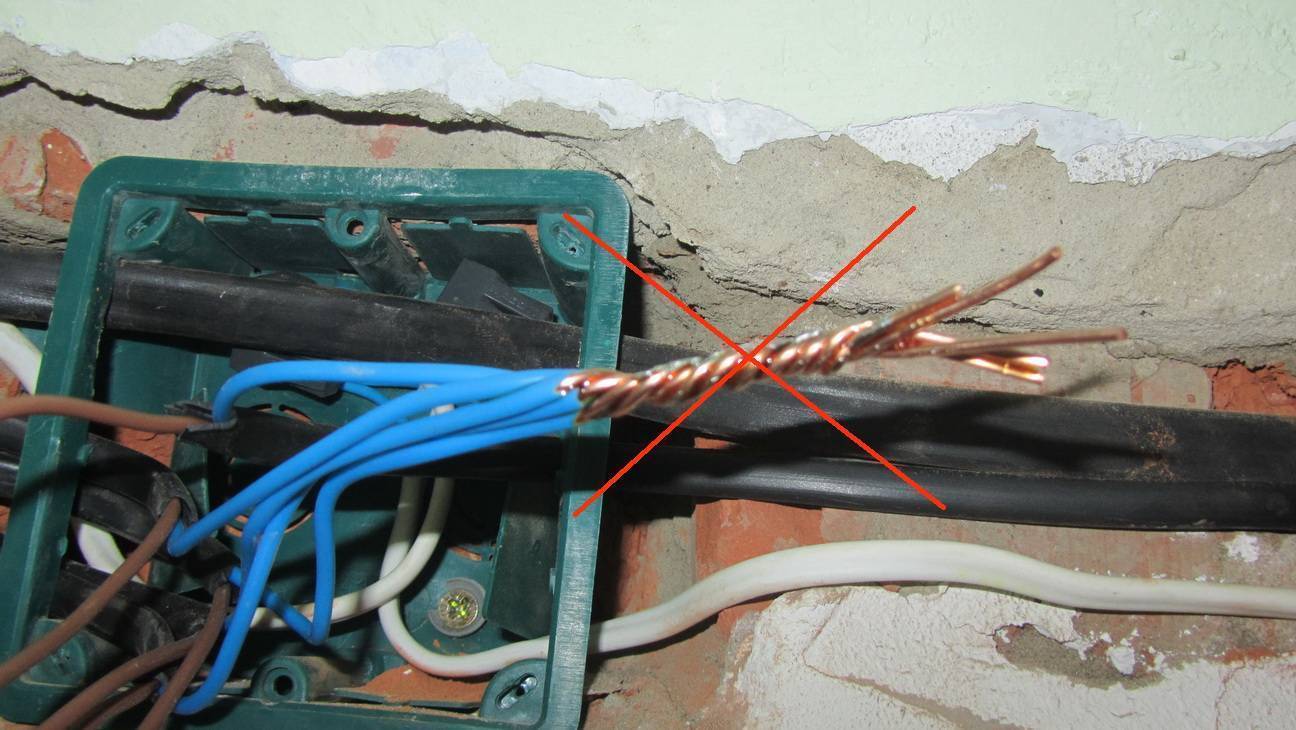

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

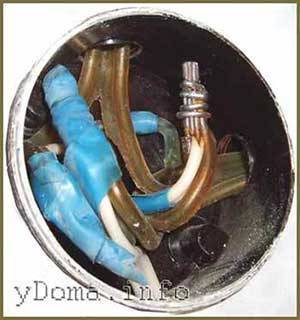

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело .

Практикуемые в настоящее время соединения и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

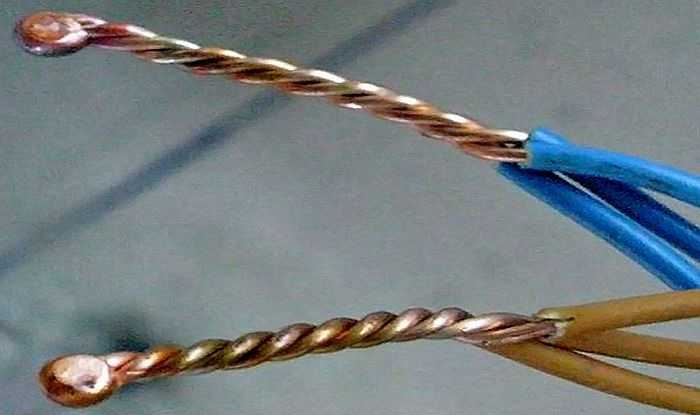

Метод сварки

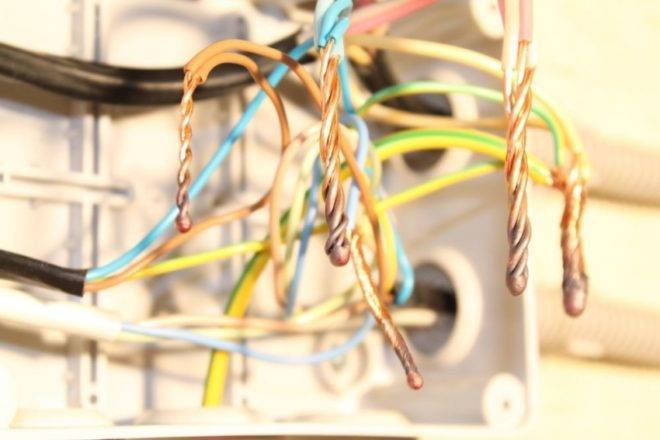

Для более надёжного контакта производится сварка соединительных проводов в распределительной коробке. При таком варианте концы жил сплавляются и образуют единое целое, что является гарантией безопасности и надёжности. Цельные контакты не подвергаются окислению, и сварные соединения со временем не слабеют.

Недостаток сварки в том, что вы должны уметь обращаться со специальным оборудованием, либо придётся приглашать профессионала.

Необходимые инструменты

Кроме того, что вы должны уметь варить, вам понадобятся:

• нож (чтобы снимать с жил изоляционный слой);
• бумага наждачная (чтобы зачистить соединяемые поверхности);
• инвертор сварочный;
• перчатки (защищают руки во время сварочных работ);
• очки либо маска (защищают глаза во время сварочных работ);
• электрод графитовый (угольный);
• флюс для защиты расплава от действия воздуха.

Алгоритм сварочного соединения

1. С жил снимите ножом изоляцию на 70-80 мм.
2. Наждачной бумагой зачистите жилы до блеска.
3. Описанным выше методом сделайте скрутку проводов, её длина должна получиться не менее 50 мм.
4. За верхнюю часть скрутки аккуратно зацепите клещи заземления.
5. Снизу скрутки поднесите электрод, слегка коснитесь, чтобы разжечь дугу, и уберите. Сварка проводов происходит буквально за какие-то доли секунды.
6. После этого дайте месту сварки остыть и изолируйте соединение.

Ещё один важный вопрос, сколько ампер выставить на сварочном аппарате? Для жил сечением 1,5 мм2 достаточно будет 30 А сварочного тока, для 2,5 мм2 – 50 А.

Сварка скруток в распредкоробке наглядно показана в этом видео:

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

1. Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
2. Простота. Научиться пользоваться паяльником возможно за 1 час.
3. Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
4. Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
5. Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
6. Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

1. Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
2. Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника
