Подбор сечения
Перед началом расчета собирают нагрузки на стропила. Они бывают двух видов: постоянные и временные. Постоянные включают в себя массу всех слоев крыши:
- подшивка;
- стропила;
- утеплитель;
- обрешетка;
- кровельное покрытие.
Массу пароизоляции и гидроизоляции можно не учитывать. Можно использовать примерные значения. Для крыши с покрытием из металлической черепицы постоянная нагрузка принимается равной 60 кг/м2, из битумной — 70 кг/м2, из керамической — 120 кг/м2.
Снеговая нагрузка зависит от климатического региона. Она указана в СП «Нагрузки и воздействия». Чтобы не запутаться, пользуются специальными картами. При угле наклона кровли более 45 градусов снеговую нагрузку считают равной нулю.
После нахождения массы кровли выполняют расчет. Его делают по двум предельным состояниям: на прочность и на прогиб.
Первая формула расчета на прочность — для поиска расчетной нагрузки:
q1= (1,1*gn*cosα + 1,4*pn*cosα2)*a,
- где q1 — расчетная нагрузка,
- gn — постоянная нагрузка,
- pn —снеговая нагрузка,
- cosα — косинус угла наклона кровли,
- a — шаг стропил.
Дальше находят расчетный изгибающий момент M = 0,125*q1*l2*100. Здесь l2 — величина пролета стропильной ноги в квадрате. Следующий шаг — нахождение расчетного момента сопротивления W. Для этого M делят на расчетное сопротивление древесины изгибу, равное 130 кг/см2.
W = b*h2/6. W уже известно, b — это ширина сечения стропила, которую принимают 5 или 10 см. В уравнении остается только одно неизвестное h — высота стропильной ноги.
Следующий расчет на изгиб. В первую очередь находят нагрузку:
q1н = (gн* cosα + pn*cosα2)*a.
Очень похоже на первый вариант, но без коэффициентов. После этого вычисляют момент инерции I = (5* q1н*l3*200)/(384*1000). l3 — пролет ноги в кубической степени. I = b*h3/12. I известно, b берут такое же, как и в первой части расчета. В уравнении остается одно неизвестное h. После двух вычислений из h для стропильной ноги назначают то, которое больше. Это будет минимальным размером.
Также при выборе высоты стропильной балки стоит учесть толщину утеплителя. Его укладывают при использовании подкровельного пространства в качестве мансарды или теплого чердака. Толщину теплоизоляционного материала выбирают в зависимости от климатического региона. Рекомендуют высоту стропил назначать на 2—3 см больше. Это нужно для обеспечения вентиляционного зазора.
Варианты крепления стропил к мауэрлату
В качестве особенности строительного наклонного каркаса выступает то, что его составляющие могут иметь между собой подвижное и неподвижное соединение. Если речь идет о деревянной постройке, то в качестве мауэрлата выступает последний венец сруба или бруса, который относится к верхней обвязке стен. Если есть необходимость произвести крепление стропил к мауэрлату, то соединение верхних концов с коньком делают шарнирно-подвижным. Это касается и сопряжения нижней части. Такое требование обусловлено снижением возникающих внутренних напряжений, которые свойственны стропильному каркасу. Причиной таких напряжений выступают температурные колебания, деформации деревянных зданий, усадка дома, а также неравномерная нагрузка от снега и ветра. Если манипуляции под коньком производятся на значительной высоте, что не очень удобно, то предпочтительнее выбрать жесткое соединение стропильных досок. Для нижних концов при этом оставляется свобода перемещения.
Виды сращивания стропил в коньке
Всего есть три способа, как это сделать:
Способ №1. Внахлест
Этот способ отличается от всех предыдущих тем, что здесь стропила соединяются боковыми плоскостями и стягиваются шпилькой или болтом. Достаточно популярная технология на сегодняшний день.
Если дом деревянный, тогда в качестве опора для этого способа подойдет верхнее бревно или брус, а вот на блоки придется положить мауэрлат.
Самое популярное такое крепление — сращивание стропил вполдерева:
Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.
Внахлест стропила в коньке чаще всего соединяются при помощи гвоздей. Обычно это крыши беседки, навесов, бани и гаража – здесь нет особых требований к прочности стропильной системы.
Способ №2. Соединение встык
Для этого вам нужно:
- Обрезать под углом край стропила так, чтобы этот угол был равен углу ската крыши.
- Сделать упор стропила.
- Применить крепежный элемент.
Намного легче делать подобные обрезки по шаблону – просто изготовьте его заранее. Так все плоскости будут прилегать друг друга плотно.
Если вы скрепляете стропила гвоздями, берите их не менее двух. Каждый из гвоздей забивайте в верхнюю полость стропил под углом так, чтобы гвоздь шел в срез второго стыкуемого стропила. Дополнительно укрепите сращивание стропил в коньке металлической пластиной либо деревянной накладкой.
Или частично встык:
Суть этой конструкции в том, что кромки двух стропил подогнаны настолько точно, что равномерно распределяют друг с другом возложенную на них нагрузку. Но одним гвоздем это соединение будет мало закрепить – нужны еще металлические или деревянные насадки. Возьмите доску толщиной 30 мм, закрепите ее с одной (лучше двух) сторон узла и прибейте.
Способ №3. Соединение на брус
В это способе мы будем крепить стропила прямо на коньковый брус. Эта конструкция хороша тем, что брусу можно обеспечить центральные подпорки, а каждое стропило можно крепить по отдельности и в удобное время. Такой способ незаменим, если нет времени изготавливать шаблон.
Соединение на коньковый брус рекомендовано в тех случаях, если крыша получится достаточно широкой – шире, чем 4,5 метра. Эта конструкция достаточно надежна, но порой требует установки под собой дополнительных опор, из-за чего функциональность чердака снижается в разы. Ведь посреди помещения теперь балки! Для небольших чердачных крыш это, конечно, не беда, а вот в мансарде придется обыгрывать как элемент интерьера. Зато никакого шаблона для этой конструкции не нужно, и небольшие расхождения не страшны.
Вариация:
Можно, конечно, использовать металлическую фиксирующую пластину – но это только соединение, но никак не затяжка. Суть затяжки как раз в том, что она располагается ниже и берет на себя часть нагрузки.
Это – комбинированное сращивание стропил, т.к. выполняется он встык, точно так же, как при упоре на мауэрлат.
Стыковка
Главное, чему вы должны уделять повышенное внимание при самостоятельной сборке стропил — качество соединений. Поговорим об этом подробнее. Жесткое соединение
Жесткое соединение
Для стыковки стропильных ног с мауэрлатом часто используют жесткое соединение. Его суть в том, что на конце стропильной ноги делается вырубка под углом 90 градусов. Этой частью нога надежно опирается на мауэрлат.
Для более прочного соединения стропило фиксируют к горизонтальному брусу металлическим уголком или тремя гвоздями: два — под углом, один — сверху.
Скользящее соединение
При скользящем соединении в мауэрлате делается паз, в который вставляется стропильная нога. Крепление осуществляют при помощи «салазок» саморезами или гвоздями.
Соединение стропил между собой
Крепить стропила между собой вверху можно несколькими способами. 1 способ — крепление встык. Для этого концы стропильных ног укладываются с нахлестом друг на друга. Далее делается вертикальный срез. После этого стропила прикладываются встык друг к другу и фиксируются двумя гвоздями под углом. Дополнительно можно использовать металлическую пластину, которая монтируется между стропильными ногами вверху.
Наращивание стропил: брус
Нарастить стропила из бруса можно методом вырубки. Для этого на концах брусьев делают запилы, длиной равной удвоенной высоте сечения. Высота запилов должна равняться 1/5 высоты бруса.
После стыковки брусьев в них просверливается отверстие под болт, бруски соединяются.
Наращивание стропил: доска
Здесь больше вариантов соединений. Можно доски соединить внахлест. Длина нахлеста примерно такая же, как половина длины доски.
Надежное соединение выполняется с использованием десяти гвоздей, вбиваемых под углом 45 градусов.
Можно соединить доски встык, а с двух сторон на шов прибить по доске.
При установке стропил своими руками надо постоянно следить за тем, чтобы они были расположены точно на одном уровне. Собирать фермы лучше непосредственно на чердаке, так как они очень тяжелые, а поднимать их довольно тяжело без наличия спецтехники. Размеры и форму стропила также приобретают уже наверху.
Перед тем как приступить к строительству крыши, необходимо отделить этаж при помощи перекрытия
Перекрытия в доме из пеноблоков — это часть общей конструкции дома, которая по важности не уступает фундаменту и крыше
Если вы уже сделали перекрытия, то подумайте, может вы хотите сделать крышу под комнату. Дома, в которых часть объёма, находящегося под крышей оборудована как жилое помещение называются дома с мансардной. О том как построить такой дом вы можете ознакомиться здесь.
Самостоятельная установка стропильной системы
Установка стропильной системы — несложный процесс. Сначала на крыше надо собрать ферму. Делать это можно как угодно, в зависимости от ее типа.
Удобно делать ферму с затяжкой внизу.
Сначала отрезается брус или доска необходимой длины. Они будут играть роль затяжки. Для этого измеряется расстояние между стенами дома с заходом на сами стены. Далее заготавливают вертикальный брус (доску), который будет стоять между затяжкой и стропильными ногами. Его длину надо подогнать так, чтобы при соединении с ним стропильных ног в верхней точке, получился необходимый уклон скатов. Расчеты ведите с учетом того, что кровля должна минимум на полметра свисать за карниз.
Первую ферму надо использовать в качестве шаблона. По нему сразу делается вторая ферма. Все расчеты надо записать. После того, как построили стропила своими руками, нужно установить собранные конструкции по краям крыши и натянуть между ними веревку. При установке промежуточных ферм надо контролировать по ней их высоту.
Перед установкой промежуточных ферм надо сделать разметку по периметру крыши, чтобы точно выдерживать шаг между стропилами при монтаже. Когда все стропильные фермы смонтированы, можно приступать к установке обрешетки, контробрешетки, укладывать кровельный материал и утеплять крышу.
Почему стропила лучше изготовить самостоятельно?
Ведь проще всего приобрести готовые стропила, получив при этом немало бонусов:
- Кратких сроков изготовления.
- Технологической точности всех деталей.
- Одинаковых, уже подогнанных размеров всех конструктивных элементов.
Но будьте тогда готовы и к таким минусам:
- Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
- Задержка с поставкой (особенно в сезон).
- Использование некачественной или недосушенной древесины (а потом крышу «поведет»).
Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

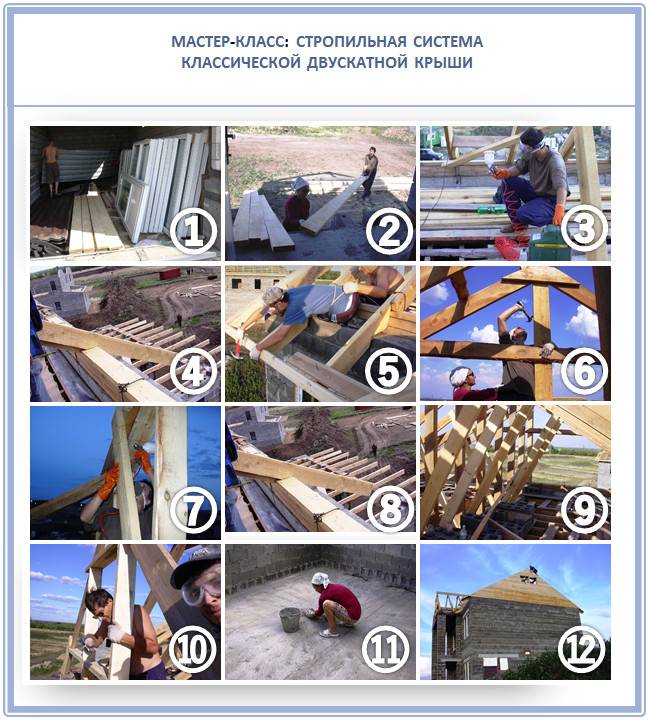

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.
Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:
- Мауэрлат.
- Вертикальные стойки.
- Ригели.
- Стропильные ноги.
- Распорки.
- Коньковый прогон.
Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:
Также предлагаем вам воспользоваться нашим бесплатным калькулятором.
Процесс крепления конька
В качестве примера можно взять крепление конька на металлочерепичную кровлю. Для обеспечения его функциональности и надежности необходимо осуществить следующие действия:
Одновременно на обоих коньках надо просверлить отверстия.
Отверстие должно быть и на плоской стороне бруска.
Два отверстия надо просверлить также на расположенной продольно оси линии брускового горба.
В процессе работы необходимо следить, чтобы на отворотах отверстия проходили через гребни волн материала.
Процесс установки конька нужно начинать с одного из торцов, проведя монтаж элемента поверх планок торца.
Край конька должен быть выпущен наружу как минимум на 2-3 см.
Процесс монтажа плоского конька требует непременной стыковки всех деталей с нахлестом от 10 см и больше
Возможно также применение жестяницкой технологии.
Во время соединения деталей полукруглого конька состыковка осуществляется по линиям штамповки.
Конкретное место укрепления подконьковой доски и способы крепления находятся в непосредственной зависимости от величины угла уклона кровли.
Чтобы избежать возможных ошибок, в процессе монтажа обрешетки следует произвести моделирование узла будущего конька, при этом обратить внимание на то, как сочетается модель планки конька и угол уклона кровли.
Затем необходимо подогнать угол коньковой планки к углу уклона крыши. С этой целью можно сгибать и разгибать конек (по мере необходимости).
- Во многих случаях бывает необходимо дополнительно смонтировать подконьковую доску. Она устанавливается выше уровня верхней обрешеточной доски, при этом между расположенными рядом скатами и подконьковыми досками этих скатов сохраняется 80-миллиметровых зазор, что обеспечивает вентиляцию подкровельного пространства. Подконьковая доска должна быть на 10-15 см толще досок шаговой обрешетки.
- Окончательное крепление планки конька осуществляется посредством притягивания с помощью саморезов к самым высоким участкам металлочерепичных листов. Шаг саморезов должен быть в пределах 0,8 м.
- Для предотвращения попадания снега под конек между коньковой планкой и металлочерепицей следует смонтировать аэроролик.
Выполнение узла соединения стропил в коньке
Одним из основных узлов стропильной системы является место соединения элементов в коньке. Это одна из тех частей, которая отвечает за прочность всей конструкции. Ее неправильное выполнение, как правило, влечет за собой возникновение аварийной ситуации. От крепления стропил в коньке зависит, будут ли стропильные ноги расходиться к низу под воздействием собственного веса. Для выполнения узла соединения стропил в коньке используются следующие способы: встык, на прогон, внахлест.
Соединение стропил в коньке встык
Для того чтобы выполнить соединение стропил в коньке встык, необходимо срезать деревянные элементы под углом, который будет соответствовать углу наклона ската. Для соединения стропил между собой необходимо использовать гвозди. Забивать гвозди следует таким образом, чтобы образовался угол. Такой способ позволит крепежному элементу проникнуть в противоположную часть деревянного бруса. Для придания конструкции большей надежности используются накладки из металла и дерева. Чтобы закрепить накладку из дерева потребуются гвозди, а накладку из металла – болты.
Соединение стропил в коньке на прогон
При выполнении данного вида соединения, упор стропильных элементов осуществляется на брус конька крыши. Соединение стропил в коньке на прогон подходит только в том случае, если расстояние между стенами большое и длина стропил превышает более 4,5 м, а также, если владелец не планирует использовать чердачное помещение по назначению или оно отсутствует вовсе. Ведь для установки конькового бруса потребуется монтаж опор.
Соединение стропил в коньке внахлест
Наиболее распространенным способом соединения стропил в коньке является соединение внахлест. В данном случае стык будет находиться на боковой поверхности, а не на срезе конька. В качестве крепежного элемента используются болты или шпильки с шайбами. Ни в коем случае нельзя использовать гвозди!
Вышеперечисленные способы соединения стропил между собой по длине и в коньке позволяют получить надежную стропильную конструкцию. От надежности стропильной конструкции зависит безопасная эксплуатация кровли в любых условиях. С помощью данных методов можно создать крышу любой сложности, при этом используя стандартные строительные материалы и крепежные элементы.
Деревянные стропильные ноги изготавливаются из бруса или доски, сечение которых зависит от расчетной нагрузки на конструкцию. При необходимости выполняется сращивание стропил с целью увеличить длину элемента.
Крепление стропил к мауэрлату
Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.
Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:
- скользящий;
- жесткий.
Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.
Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).
Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:
- используя уголки для крепления стропил и опорный подшивной брус;
- путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.
Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).
Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.
Установка стропильной системы, детали на видео:
Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.
Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:
- при помощи запила и последующей укладки стропила местом запила на мауэрлат;
- путем забивания с боков двух гвоздей наискосок в направлении один к другому;
- соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
- методом крепления при помощи скобы;
- путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
- при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».
Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.
Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.
Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.
Сращивание стропил в коньке двускатной крыши
При опирании на коньковый прогон двускатной крыши стропильные ноги могут как упираться друг в друга своими скошенными торцами, так и быть вразбежку.
Если стропила упираются торцами друг в друга, иными словами – встык, тогда их концы нужно соединить накладками на гвоздях или болтах.
Если же концы стропильных ног в коньковом узле находятся вразбежку, тогда их соединяют угловыми скобами и болтами.
Если стропильные ноги опираются сразу на два прогона, тогда концы ног опирают еще друг на друга. Возникает, естественно, определенный распор, напряжение которого снимают при помощи горизонтальных ригелей.
Если прогон отсутствует вовсе, тогда стык стропильных ног в коньковом узле выполняют упором скошенных торцов ног друг в друга. Дополнительно закреплять такие стыки нужно парными накладками, которые прибивают к ногам гвоздями или соединяют болтами.
Чтобы закрепить стропильную ногу с ригелем, стык выполняют при помощи деревянных накладок – боковых. Их прибивают прямо к ригелю гвоздями либо крепят болтами – все зависит от поперечных сечений используемых материалов. Далее под ригель ставят уже колодку – для восприятия поперечных усилий.
А вот стропильные ноги из бревен с ригелем уже крепятся без накладок. Только в конце самого ригеля делают выемку в ½ от сечения шпренгеля. Чтобы система в итоге оказалась устойчивой, в поперечном направлении стропильные ноги усиливаются подкосами и ригелями-затяжками
Особенно, если речь идет о ширине пролета между наружными несущими стенами от 8 метров.
Если в местности сильные ветра – не редкость, кровельный конек крайне важно защитить от возможного смещения. А для этой цели концы стропильных наслонных ног дополнительно соединяют с коньковым прогоном угловыми скобами. Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.
Плюс обязательно закрепляют проволокой стропильные ноги и кладку дома.
Если вы сращиваете в коньке стропильную систему из бревен, круглого леса, тогда рассчитывайте, что она получится достаточно тяжелой.
Заметим, что при значительных нагрузках на стропильную систему врезку в стропильной ноге вообще не рекомендуют делать – только применять промежуточные косынки.
Вот более подробная информация:

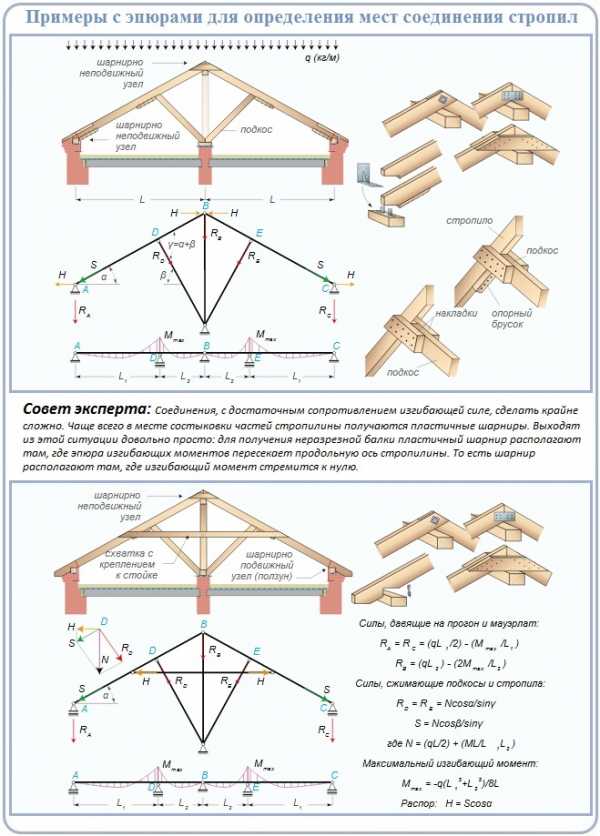

Если стропильные схеме находятся под наклоном, внешние нагрузки передаются опорами (мауэрлату, прогонам, стойкам, подкосам и лежням), при этом в самих стрежнях возникают силы напряжения сжатия и изгиба. И чем более крутая крыша ската, т.е. чем более вертикально идет наклон стержней, изгиб уже идет меньше, а вот горизонтальные нагрузки, наоборот, только увеличиваются.
Проще говоря, чем круче крыша, тем более прочными должны быть все горизонтальные конструкции, а чем скат более полог – тем прочнее должны быть уже вертикальные конструкции стропильной системы.
Как установить стропильные ноги на балки перекрытия?
Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.
Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.
Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:
- Шаг 1. Возьмите строительный угольник и приложите его к доске.
- Шаг 2. Отметьте место реза на верхушке стропила.
- Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.
Вот как это выглядит на практике:
Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:
В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

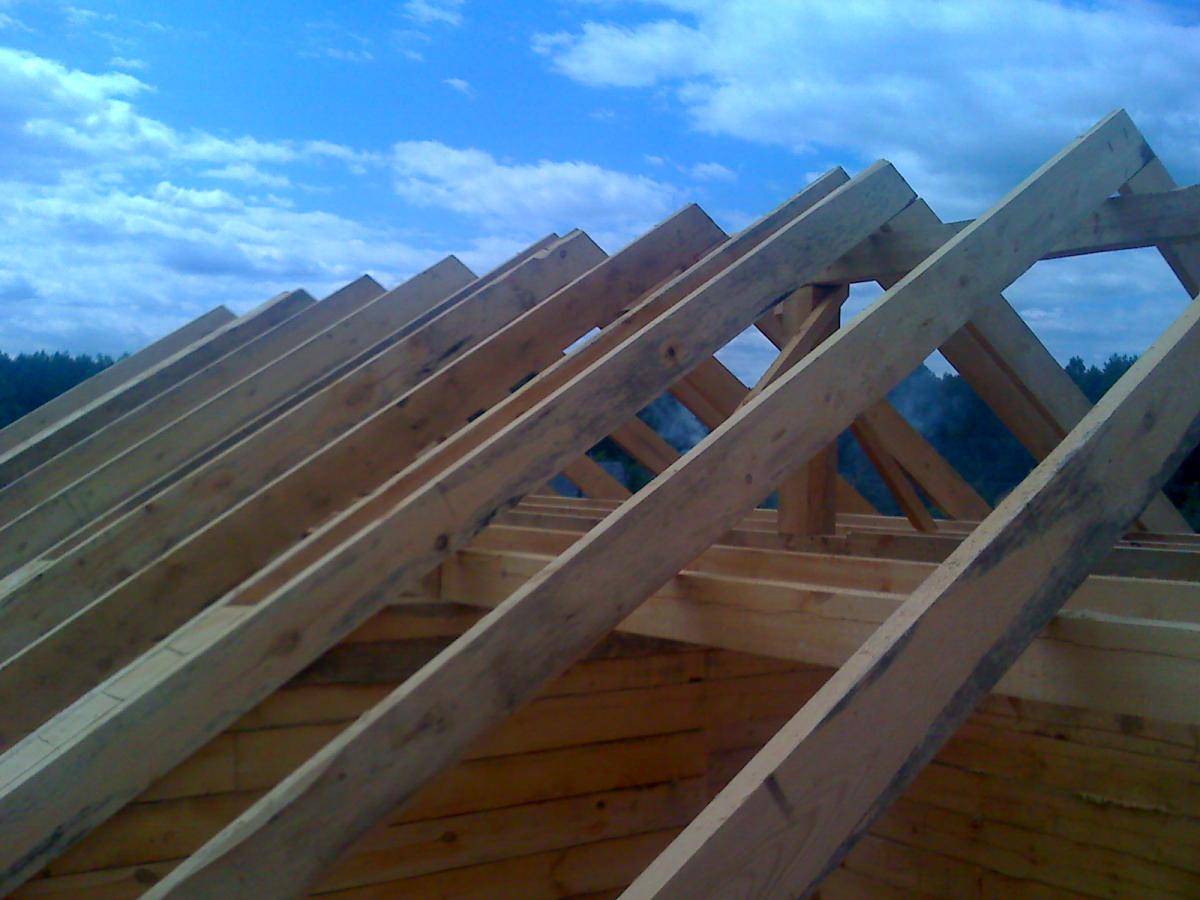

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая, вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.
Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).
А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.
При таком методе у каждого зуба может быть как одинаковая глубина, так и разная. Например, первый зуб вы можете врубить только на 1/3 толщины опорной балки, а второй уже – наполовину:
Суть в том, что две стропильные ноги в конструкции с опиранием на балки закрепляются затяжкой. Но, если концы этих ног будут скользить, тогда целостность затяжки будет быстро нарушена. Чтобы предотвратить такое скольжение, вставлять, вернее, врубать стропильную ногу в самую затяжку необходимо при помощи зуба – с шипом или без него.
В процессе врубания стропила в конец затяжки нужно максимально отодвинуть зуб. Если же вам необходимо усилить крепление таких стропил, тогда используйте двойной зуб. Еще один момент: сами зубы могут быть разной величины.
И, наконец, желательно прикрутить конец стропильных ног при помощи скрученной проволоки, чтобы ветер не мог сорвать такую крышу. В качестве проволоки лучше возьмите оцинкованную, и закрепите ее одним концом к стропильные ноге, а другим – в костыль, который предварительно закладывают в кладке стены на расстоянии 30-35 см от верхнего края.
Вот хороший пример аккуратной врубки стропила на затяжку, которая одновременно служит балкой перекрытия уже в четырехскатной крыше:
Металлический крепеж для такого узла все равно необходим, потому что врубка сама по себе не может удержать стропильные ноги под нагрузкой.
Висячие стропильные системы
Висячая разновидность стропильных систем представляет собой треугольник. Две верхние стороны треугольника сложены парой стропилин, а основанием служит соединяющая нижние пятки затяжка.
Применение затяжки позволяет нейтрализовать действие распора, потому на стены с висячими стропильными конструкциями действует только вес обрешетки, кровли плюс в зависимости от сезона вес осадков.
Характерные черты стропильных конструкций висячего типа:
- Обязательное наличие затяжки, выполненной чаще всего из древесины, реже из металла.
- Возможность отказаться от использования мауэрлата. Раму из бруса с успехом заменит уложенная на двуслойную гидроизоляцию доска.
- Установка на стены готовых замкнутых треугольников – стропильных ферм.
К достоинствам висячей схемы относят свободное от стоек пространство под кровлей, позволяющее организовать мансарду без столбов и перегородок. Есть недостатки.
Первый из них — ограничения по крутизне скатов: угол их уклона может быть минимум 1/6 пролета треугольной фермы, настоятельно рекомендованы более крутые крыши. Второй минус заключается в необходимости доскональных расчетов для грамотного устройства карнизных узлов.
Кроме всего прочего, угол стропильной фермы устанавливать придется с ювелирной точностью, т.к. оси соединяемых компонентов висячей стропильной системы должны пересекаться в точке, проекция которой обязана попадать на центральную ось мауэрлата или заменяющей его подкладочной доски.
Затяжка – самый длинный элемент висячей стропильной конструкции. Со временем она, как свойственно всем пиломатериалам, деформируется и провисает под действием собственной массы.
Владельцев домов с пролетами 3-5 м указанное обстоятельство не слишком беспокоит, а вот хозяевам зданий с пролетами 6 и более метров стоит задуматься об установке дополнительных деталей, исключающих геометрические изменения затяжки.
Чтобы предотвратить провисание в схеме монтажа стропильной системы для большепролетной двускатной крыши имеется весьма значимый компонент. Это подвеска, называемая бабкой.
Чаще всего она представляет собой брусок, прикрепленный деревянными прибоинами к вершине стропильной фермы. Не следует путать бабку со стойками, т.к. ее нижняя часть вообще не должна соприкасаться с затяжкой. И установка стоек в качестве опор в висячих системах не применяется.
Суть заключается в том, что бабка как бы висит на коньковом узле, а уже к ней присоединяется затяжка с помощью болтов или прибитых деревянных накладок. Чтобы корректировать провисающую затяжку используются хомуты резьбового или цангового типа.
Регулировку положения затяжки можно устроить в зоне конькового узла, а бабку с ней соединить жесткой врубкой. Вместо бруска на нежилых чердаках для изготовления описанного стягивающего элемента может быть использована арматура. Бабку или подвес рекомендуется устроить еще и там, где затяжка собирается из двух брусьев, для поддержки участка соединения.
В усовершенствованной висячей системе подобного типа бабку дополняют подкосные балки. Силы напряжения в образовавшемся ромбе гасятся самопроизвольно благодаря грамотной расстановке действующих на систему векторных нагрузок.
В результате стропильная система радует стабильностью при незначительной и не слишком дорогой модернизации.
С целью увеличения полезного пространства затяжка стропильных треугольников для мансарды переносится ближе к коньку. У вполне резонного перемещения есть дополнительные плюсы: оно позволяет использовать затяжки в качестве основы для подшивки потолка.
Присоединяется к стропилам она путем врубки полусковороднем с дублированием болтом. От провисания ее оберегают посредством установки короткой бабки.
Ощутимый недостаток мансардной висячей конструкции заключается в необходимости точных расчетов. Самостоятельно рассчитать ее слишком сложно, лучше воспользоваться готовым проектом.
Как сшивать
Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет.

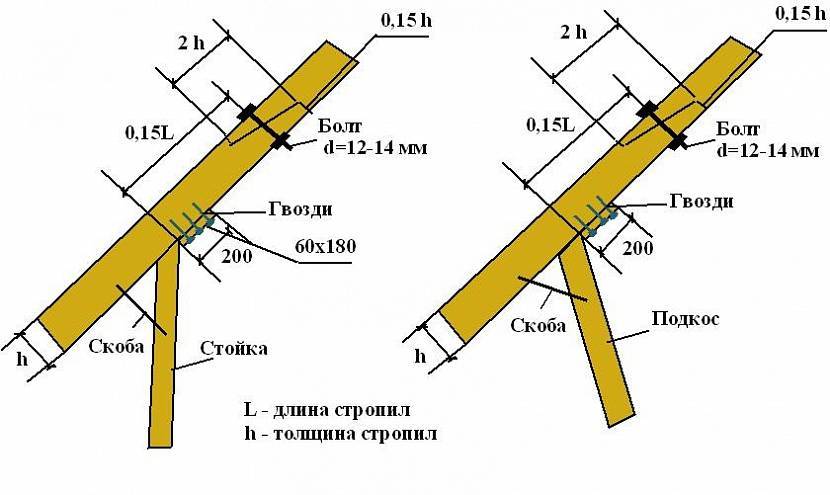

Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:
Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами.
При этом гвозди или саморезы нужно размещать в шахматном порядке.Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра.
Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов.
Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.
Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись.
Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.
