Сталь: следуем традициям или делаем грамотный выбор?
Стальные элементы СО установлены в большинстве многоквартирных и частных домов нашей необъятной, которые были сданы до конца прошлого века. Такой выбор обусловлен был, прежде всего, отсутствием альтернативы. Не стоит относиться к стальному трубопроводу с предубеждением. Применение стали является единственно правильным и оправданным решением при создании гравитационных отопительных систем, а также СО с высокими показателями по давлению и температуре. Основными плюсами стального трубопровода являются:
- Устойчивость к скачкам давления в контуре.
- Долговечность.
- Сравнительно невысокая стоимость.
- При замерзании теплоносителя в контуре есть возможность отогревания при помощи открытого огня.
Кроме этого, сталь обладает низким коэффициентом расширения при воздействии высоких температур. Другими словами: стальные изделия не деформируются если температура теплоносителя в СО приближается к точке кипения.
Несмотря на массу очевидных достоинств, у стального контура есть и недостатки, а именно:
- Нестойкость к коррозии.
- Сложность монтажа.
- Требовательность к теплоизоляции при ведении трубопровода через неотапливаемые помещения.
- Малый срок службы (до 15 лет).
Кроме этого, стальному трубопроводу сложно придать необходимую геометрию без нагрева или специального оборудования, что резко увеличивает сметную стоимость СО. Монтаж контура производится при помощи сварки или посредством скрутки, которая сопровождается приобретением фасонных изделий и трудоемкой нарезкой резьбы.
Сегодня, для увеличения стойкости к коррозии некоторые производители оцинковывают стальные элементы, которые применяются для организации СО и ГВС.
Совет: Всегда создавайте контур из металла если существуют сложности с контролем нагрева теплоносителя.
Производители
В статье рассмотрены самые известные производители такого вида труб.

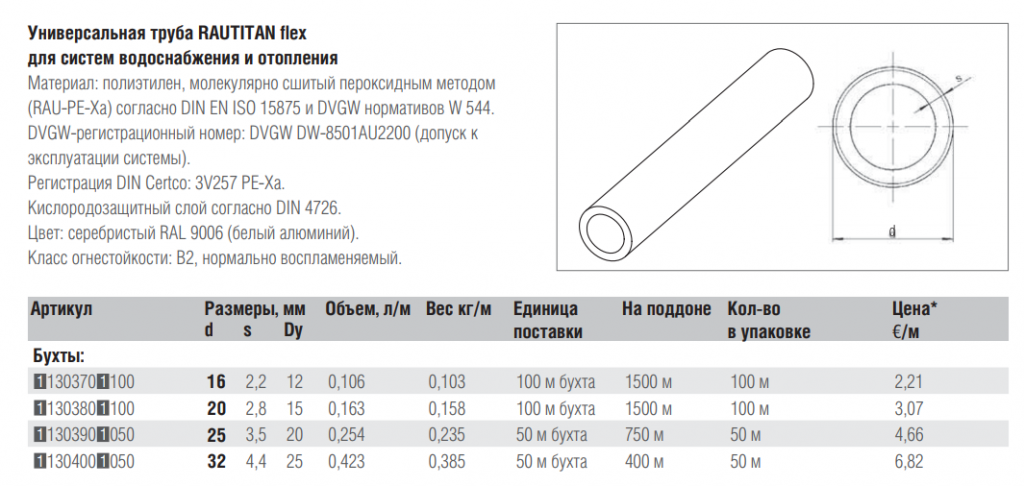

Rehau
Немецкая компания Rehau выпускает трубы, произведенные пероксидным способом. Они хорошо подходят для:
- отопительных систем;
- теплого пола;
- газоснабжения;
- канализации горячего водоснабжения.
Они разные по цвету – белые, серебристые, розовые и красные. Особенность производства этой компании в том, что они делают дополнительную защиту от окисления кислородом.
Byr Pex
Компания Byr Pex имеет российское производство. Трубы отличаются повышенной устойчивостью к перепадам температур, давления. Они выдерживают длительные и тяжелые нагрузки. В комплект входят все необходимые обжимы и другие инструменты, что позволяет легко проводить монтаж.
Существует 4 модели производства:
- Оптима – предназначена для водоснабжения.
- Стандарт – подходит для водоснабжения и отопления.
- Стандарт УФ-стоп – для горячего и холодного снабжения, отопления.
- Лайт – подходит для разведения отопления по полу.
Uporn
Финская компания Uporn производит гибкие и прочные полиэтиленовые трубы. Они отличаются:
- шумоизоляцией;
- отсутствием коррозии;
- нетоксичностью;
- способностью выдерживать перепады температур.
Трубы этого производства также подходят для питьевого водоснабжения. Они идеальны для холодной и горячей воды, напольного отопления. Благодаря высокой молекулярной памяти материала трубы легко устанавливаются.
Что лучше – сшитый полиэтилен или металлопластик для теплого пола
Оба полимера активно используются мастерами при укладке этого вида отопления. Опишу более подробно их плюсы и минусы, чтобы по достоинству оценить возможности каждого.
Характеристики и свойства
Сшитый полиэтилен (PEX) появился не так давно, но успел зарекомендовать себя с лучшей стороны среди полимерных аналогов.
Получают его путем обработки (сшивки) полиэтилена. В структуре полимера образуются объемные поперечные внутримолекулярные связи. Их количество в соотношении с общей массой сырья определяет степень сшивки. Нормированное значение – от 65 до 80%.
Различают три вида шитого полиэтилена, каждому из которых соответствует определенный уровень сшивки и соответствующая маркировка:
Существует также не так давно появившийся полиэтилен с более высокой термостойкостью – PE-RT. Процесс сшивания позволил сделать полиэтиленовые изделия более термостойкими (выдерживают 95°), улучшить их эластичность и прочность.
Полиэтиленовые трубы изготовляются разной плотности от ПЭ32 до ПЭ100. В контурах теплого пола мастера считают лучше использовать полиэтиленовые отводы PEX-B плотностью 100, имеющие кислородозащитный слой, подходящие эксплуатационные качества и более низкую цену.
Шитый полиэтилен ПЕКС, предназначенный для укладки в трубопроводах скрытого отопления, окрашен красным цветом, реализуется в бухтах.
Металлопластиковая труба имеет пятислойную конструкцию. Она состоит из алюминиевого тонкого слоя, на котором клеем закреплены внутренний и поверхностный слой шитого полиэтилена. Металлический цилиндр придает металлопластику достаточную прочность и стопроцентную защиту от поступления кислорода. Маркировка выглядит как PEX-AL-PEX.
Выдерживает металлопластик нагрев до 95° при напоре до 10 бар, а при аварийных ситуациях – до 130°.
По таким показателям, как термоустойчивость, теплопроводность, тепловое расширение металлопластиковые трубы лидируют среди полимерных видов.
Преимущества и недостатки
Каковы же достоинства обоих материалов при использовании для контуров теплых полов?
Полиэтилен
Продолжительность службы при средней температуре 75 °С составляет 50 лет. Такие показатели вполне подходят для применения в теплых полах, где максимальная температура для подогрева – 55 °С.
Обладают хорошей теплопроводностью – 0,38 Вт/(м•С). По теплоотдаче превосходят изделия из полипропилена.
Наделены свойством памяти, то есть способны восстанавливать начальную форму после сгибания.
Материал намного пластичнее металлопластика и легко гнется.
Такие свойства, как гладкость внутреннего слоя, устойчивость ко всем видам коррозии, долгий срок службы (не менее 30 лет при нормальной эксплуатации) характерны для обоих материалов.
Основной недостаток ПЕКСа – его сильное тепловое расширение при нагреве. Он способен удлиняться на 1 см на каждом метре при нагреве до 50 °С. Однако правильная стяжка пола этот недостаток полностью нивелирует.
Металлопластик
Теплопроводность составляет 0,45 Вт/(м•С).
Нормируемый нагрев металлопластика при давлении в 10 бар – 95 °С.
Линейное тепловое удлинение – наименьшее среди пластика.
Поступление кислорода через стенки отвода нулевое.
Металлопластик хорошо гнется. Трубы сечением до 20 мм легко согнуть руками.
К недостаткам металлопластика специалисты относят:
- Большой радиус изгиба (80 мм), вследствие чего при ошибке в монтаже появляются заломы, исправить которые не удастся. Если трубу перегнуть, она легко сломается. Придется ставить муфту или менять весь контур.
- Фитинговые соединения в теплом полу под стяжкой со временем могут ослабнуть из-за систематических колебаний температуры.
Опасность металлопластика
Она заключается, как ни странно, в его многослойности. При нагреве все слои металлопластика расширяются с разным увеличением, что приводит к деформации трубы, в первую очередь в местах соединений фитингами. Поэтому укладывать в стяжку теплого пола трубы из металлопластика с фитингами нельзя. Иначе придется взламывать бетон не менее, чем на полметра, ставить новый фитинг, замуровывать это место без гарантии, что оно снова не потечет.
Вывод
Из вариантов ПЕКС (сшитый полиэтилен) лучше выбрать тип B. Эта марка обладает наибольшей прочностью, не уступает по условиям монтажа и эксплуатации другим сшивкам, предназначена для низкотемпературных систем теплого пола. К тому же ее цена значительно ниже аналогов.
Металлопластик чаще выбирают мастера. С ним удобнее работать при укладке теплого пола, он легче гнется, требует меньше крепежных фиксаторов на поворотах.
Однако риск получить залом у металлопластика высокий. К тому же разность в линейном расширении при нагреве приводит к расслоению металлопластиковой трубы, особенно на крутых изгибах, а их в контуре теплого пола много.
Сравнение полиэтиленовых труб с другими материалами
Сравнение полиэтиленового контура с трубами из
других материалов отражено в таблице:
| Трубы из | Плюсы | Минусы |
| Сшитого полиэтилена | Изделия из этого материала могут восстанавливать форму. Они термостойки, прочны, не поддаются коррозии, имеют небольшой вес, способствуют защите от шума, экологичны и стоят недорого. | Сшитый полиэтилен отрицательно реагирует на ультрафиолетовое излучение, поэтому его можно укладывать только в закрытые коммуникации. |
| Меди | Медные трубы долговечны, они не расплавятся и не треснут, в них не происходит размножение бактерий и развитие коррозии. Медные изделия хорошо переносят высокую и минусовую температуру, и не подвержены механическим воздействиям. | Трубы из данного материала имеют высокую стоимость и тяжёлый вес, плохо переносят жёсткую воду насыщенную кислотностью. Нельзя сочетать в одной системе изделия из меди и стали. |
| Полипропилена | Данный материал нетоксичен, устойчив к химикатам, и перепадам давления и температур. Трубы из него лёгкие, что упрощает монтаж. | Полипропиленовые трубы имеют малую гибкость, обладают высоким коэффициентом расширения, что приводит к увеличению их габаритов. |
| Металлопластика | Несмотря на приемлемую стоимость металлопластиковых труб, они долговечны, не подвержены коррозии и оснащены антикислотной защитой. Имеют небольшой вес, держат форму и экологически безопасны. Легко гнутся, что делает монтаж проще. | Два слоя, из которых состоят трубы — полиэтилен и алюминий, обладают различной величиной линейного расширения, что может вызвать расслоение изделия. Есть риск разрыва труб при пережиме фитинга, а если используются резьбовые фитинги, то есть вероятность образования накипи внутри. |
Подводя итог можно
сказать, что трубы из меди для тёплого пола — отличный вариант, но по карману
не всем. Полипропиленовые изделия дешевле, но недостаточно гибки, а
металлопластик плохо переносит температурные изменения.
Поэтому, применение в
нагревательных полах трубопровода из сшитого полиэтилена — практично и удобно,
и с каждым годом набирает большую популярность. Кроме того, он может выдержать промерзание, а небольшие
деформации исчезают при комфортной температуре.
Однако специалисты советуют выбирая трубы для тёплого пола отталкиваться от характеристик помещения и условий эксплуатации, от этого зависит комфорт в доме и срок службы устройства.
Монтаж
Существует три способа соединения PEX элементов:
- Компрессионными фитингами – подходит для водоснабжения (холодного и горячего). При необходимости водопровод разбирается в любой момент.
- Пресс-фитингами – получается неразъемное соединение. В основе метода лежит способность сшитого полиэтилена к воссозданию формы.
- Электросварными фитингами – самое прочное и надёжное соединение. Метод требует навыков при работе со сварочным оборудованием.
Внимание! При выборе способа монтажа учитывайте давление, которое будет в системе. Обжимные фитинги выдерживают до 2,5 Атм, пресс-фитинги – до 6 Атм, электросварные – дают монолитное соединение
Инструменты
В зависимости от выбранного способа монтажа вам понадобятся:
- комплект фитингов;
- специальные ножницы (ручной труборез);
- расширители нужных диаметров;
- набор гаечных ключей, плоскогубцы;
- пресс гидравлический или ручной – для пресс-фитингов;
- сварочный прибор – для электросварных муфт.
Электросварные муфты – вид фитинга в форме рукава со встроенными нагревательными клеммами.
Справка! Фитинги — соединительные элементы трубопровода, служащие для сборки и стыковки, выполнения разветвлений, поворотов труб. Основной материал: латунь, но выпускаются полиэтиленовые, поливинилхлоридные, полипропиленовые, комбинированные детали.
Подготовительные работы
Перед началом монтажа обеспечьте чистоту рабочего места — в места соединений не должна проникнуть пыль и грязь.
Руководствуясь схемой разводки подключения радиатора, приготовьте необходимое количество фитингов и труб. Сшитый полиэтилен отличается пластичностью, поэтому закрепите трубы к стене на скобы-держатели.
Проверьте выходы коллектора — они должны быть в исправном состоянии. Чтобы избежать образования конденсата на «холодной» системе и теплопотерь труб с горячей водой, подготовьте дополнительную теплоизоляцию.
Правила работы и подключение к радиатору
- Качественный срез – залог герметичности стыка. Отрезайте трубу строго под 90° – перпендикулярно горизонтальной оси.
- Следите, чтобы поверхность среза была абсолютно ровной – без надрезов, шероховатостей, волн.
- Для соединений выбирайте только специализированные фитинги – для сшитого полиэтилена.
- Если нужен изгиб трубы, предварительно прогрейте сгибаемый участок строительным феном.
- При использовании электросварного метода следите за температурой аппарата. Сшитый полиэтилен может перегреться и сгореть.
- Для качественного монтажа следуйте руководству производителя труб и фитингов.
Компрессионный способ
- Разрежьте трубу, на срез наденьте обжимную гайку. Резьба должна быть обращена в сторону соединителя.
- Наденьте разрезное кольцо, зафиксируйте в 1 миллиметре от среза трубы.
- Вставьте в трубу фитинг. Конец с кольцом и обжимной гайкой натяните на штуцер до упора.
- Пододвиньте гайку и плотно затяните при помощи гаечных ключей.
Обжимную гайку затягивают до упора, но её нельзя перетягивать — может повредиться резьба на фитинге.
С помощью пресс-фитингов
- На конец трубы наденьте пресс-гильзу, выполненную в виде кольца.
- Вставьте в трубу расширитель необходимого диаметра, натяните ручки до упора, придержите 2–5 секунд. Увеличивайте диаметр, пока конец не натянется на штуцер фитинга.
- В подготовленную трубу вставьте фитинг – штуцер вводится до упора.
- Сверху натяните пресс-гильзу. За счёт свойства молекулярной памяти формы сшитого полиэтилена, спустя несколько минут растянутый отрезок вернёт себе первоначальный диаметр и плотно обхватит фитинг.
Электросварный метод
- На конец трубы наденьте электросварную муфту.
- Подключите электросварочный прибор к клеммам фитинга.
- Во время сварки с аппарата на внутреннюю часть муфты подаётся напряжение. Происходит разогрев узла (фитинга и сшитого полиэтилена) до температуры плавления (170° C и более).
- Отключите сварочный прибор, подождите, пока соединение остынет. Правильно собранный узел выдержит до 12 Атм давления.
Особенности монтажа
При установке выделяют несколько способов монтажа. Их используют с:
- Компрессионными фитингами.
- Напрессовочными фитингами.
При использовании компрессионных фитингов процесс установки считается простым. Для начала потребуется направить резьбу к соединителю и надеть гайку. После используют разрезное кольцо, которое натягивают. Край этого элемента должен отступать от среза не более чем на 1 мм. Затем трубу насаживают на штуцер фитинга. Для завершения, гайку закручивают. При этом используют гаечные ключи.
Важно! Закручивать обжимную гайку требуется осторожно. Это делают, чтобы не повредить трубу
Установка труб напрессовочными фитингами потребуется прессовочное оборудование. Монтаж таким методом проводится по следующим этапам:
- На трубу надевают неразрезную зажимную гильзу.
- Используют расширитель, который вставляют до упора.
- Затем требуется свести рукоятки расширителя. Их следует подержать 10—20 секунд.
- Потребуется вставить в штуцер. Это делают до самого упора.
- Пресс используют для запрессовывания гильзы на фитинге.
Трубы, сшитые из полиэтилена, станут лучшим решением для системы отопления. Такой материал и конструкция будут незаменимы в течение долго времени.
Монтаж
Фитинги из рассматриваемого материала могут быть разных форм. Популярными являются углы (отводы), заглушки, крестовины, тройники.
По принципу установки можно выделить компрессионные фитинги для сшитого полиэтилена и пресс-фитинги. Ими можно сделать разъёмные и неразъёмные соединения соответственно.
Вы решили использовать сшитый полиэтилен как главный материал при монтаже отопительной системы? Тогда фитинги и трубы стоит использовать одной компании-изготовителя. В противном случае изделия разных производителей могут не подойти друг другу. И хотя вы можете не заметить разницу на первый взгляд, но во время работы могут появиться протечки.
Установка компрессионных фитингов
Стоит сказать, что данные элементы представляют собой разборную конструкцию. Чтобы не возникло протечек, вкладыш из пластика сдавливают воздействием накидной гайки.
Установка фитингов компрессионного типа выполняется без специального оборудования следующим образом:
- Вначале нужно обрезать край трубы минимум на 5 см. Это делается потому, что трубный торец из СП при длительном хранении может утрачивать некоторые эксплуатационные свойства.
- Отрезать изделие можно болгаркой либо простой ножовкой по металлу. Линия реза должна быть перпендикулярной продольной оси трубы. На торце нужно снять фаску, что облегчит установку водопровода. Не должно быть заусениц. Если требуется, можно использовать наждачную бумагу для удаления неровностей.
- На трубу устанавливается накидная гайка, гильза, иногда используют и резервное кольцо уплотнения. Кольцо монтируется на торце сегмента соединения.
- Теперь труба вставляется в фитинг и крепится накидная гайка. Для герметичности будет достаточно закрутить всё вручную. Если есть необходимость, можно взять разводной ключ, только в этом случае не применяйте излишнюю силу.
Фитинг компрессионный для труб PEX 20х2,0х3/4 STOUT
Установка пресс-фитингов
Такие изделия устанавливаются немного по-другому. Пресс-фитинги подразумевают получение неразъёмных соединений, которые отличаются высокой прочностью и долгим сроком службы. Поэтому их можно использовать при монтаже систем с высоким давлением.
Расширительный инструмент для труб из сшитого полиэтилена PEX
Монтаж проводится поэтапно:
- Сначала подготавливаются трубы. Так же, как и при установке фитингов компрессионного типа.
- На трубу крепится неразрезанная гильза.
- Для установки нужно сделать трубные края немного шире. Это можно сделать при помощи специального расширителя и необходимой его насадки.
- Рукояти расширителя сводятся и закрепляются в данном положении пару секунд.
- Потом устройство достаётся, а в трубу помещается штуцер фитинга подсоединения. Так как материал обладает эластичностью, то труба из СП стремится принять прежнюю форму и крепко обжимает поверхность штуцера – и уже через непродолжительное время снять элемент почти невозможно.
- Гильза занимает рабочее положение – передвигается на трубу над соединительным штуцером фитинга.
- На завершающем этапе проводится обжим гильзы с применением специального пресс-оборудования.
Пресс-фитинг тройник Valtec
https://youtube.com/watch?v=XhNKqi2-tHM
Как вы убедились, установка фитингов из сшитого полиэтилена в любом из случаев не представляет сложности, поэтому это под руку даже новичку.
Профессионалы советуют при покупке фитингов и труб из сшитого полиэтилена рассмотреть компанию Rehau (Рехау). Изделия данного производителя высококачественные и отличаются долгим сроком службы. Однако и продукция других популярных изготовителей зачастую не уступают по качественным характеристикам, а некоторые модели могут обойтись вам даже дешевле.
Сшитый полиэтилен – это на данное время лучший материал для прокладки водопровода, а компрессионные фитинги – это лучшее решение для хорошей герметизации трубных стыков. По сравнению с другими изделиями, медными или пластиковыми, система из СП характеризуется высоким качеством и практичностью в монтаже. Высокая цена за фитинги для сшитого полиэтилена быстро окупается стойкостью к износу и продолжительному эксплуатационному периоду.
Трубы для системы отопления и водоснабжения из сшитого полиэтилена
Новый материал проявляет свойства металлов и полимеров. Сшитый полиэтилен — термопластичный полимер с трёхмерной структурой.
Технология поперечной «сшивки» создаёт межмолекулярную сетку, похожую на кристаллическую решётку веществ в твёрдом состоянии.
Благодаря этому сохраняется гибкость, повышается температура плавления, стойкость к термодеформациям, появлению царапин, трещин. Материал обозначается PEX (ПЕХ), где X означает сшивку.
Применение в жилых домах
Сшитый полиэтилен используется для прокладки трубопроводов внешних и внутренних инженерных систем жилых домов: отопления, канализации, горячего, холодного водоснабжения.
Преимущественные сферы применения:
- Тёплый пол.
- Отопительные системы, работающие с теплоносителями при низких температурах.
- Внутриквартирное водоснабжение.
Фото 1. Монтаж теплых водяных полов трубами из сшитого полиэтилена красного цвета в помещении.
- Отопление с горизонтальной разводкой.
- Водостоки.
Важно! Молекулярно-модифицированный полиэтилен экологичен и безопасен: он не выделяет токсических веществ, поэтому используется для жилых помещений. При горении распадается на безвредные для человека соединения: углекислый газ и воду
Технические свойства
- Температура горения – 400° C.
- Плавление – запускается при 200° C.
- Средняя плотность – 940 кг/м3.
- Растяжение без разрыва – в диапазоне 350–800%.
- Сохранение характеристик при температуре до –50° C.
- Теплопроводность – 0,38 Вт/мК.
- Гибкость.
При эксплуатации в стандартных условиях (температуре теплоносителя в пределах 75° C) сшитый полиэтилен прослужит около 50 лет. При постоянном использовании с предельными нагрузками: повышенном давлении, 95-градусном теплоносителе срок службы сократится до 15 лет.
Типоразмеры и диаметр
Трубы PEX выпускают с диаметром 10–280 мм и толщиной стенок 1,7–29,0 мм. Поставляются в бухтах отрезками по 6, 8, 10, 12 метров.
По степени устойчивости к давлению, трубы из сшитого полиэтилена делятся на следующие типы:
- лёгкие: 0,25 МПа (2,5 Атм);
- средне лёгкие: 0,4 МПа (4 Атм);
- средние: 0,6 МПа (6 Атм);
- тяжёлые: 1 МПа (10 Атм).
Указанное выше давление – условное, данные действительны при прокачке воды t 20° C.
Достоинства и недостатки
Полиэтилен, сшитый на молекулярном уровне, сохраняет положительные качества стандартного ПЭ и приобретает новые преимущества:
- Молекулярная память – при деформациях и перегибах форма полостью восстанавливается.
- Отсутствие накипи, минеральных, биологических образований – трубы имеют гладкую внутреннюю поверхность.
- Высокая плотность соединений – дополнительные уплотнители не требуются.
- Устойчивость к ударам, растрескиванию при температурах до –50° С.
- Гибкость – не ломаются при повторных изгибах.
- Химическая стойкость – трубы не реагируют со щелочами, кислотами, органическими растворителями.
- Экологическая чистота – трубы сертифицированы для питьевой воды.
- Устойчивость к горячей воде под давлением.
К недостаткам труб из сшитого ПЭ относится чувствительность к УФ-излучению и медленное разрушение под действием свободного кислорода, проникающего в структуру из воздуха.
Внимание! Для исключения нежелательного контакта PEX труб с воздухом, используется антидиффузная защита. Обращаться с таким покрытием следует бережно, чтобы не поцарапать его при монтаже, перевозке
От ультрафиолета изделия защищают специальные добавки, которые включают в состав на этапе производства.
История развития сшитого полиэтилена
1933г – случайное открытие полиэтилена (примерно, 8 грамм материала) после взрыва во время испытаний в лабораториях компании Imperial Chemical Industries (ICI), Англия. Это положило начало истории сшитого полиэтилена
1939г – построен первый завод по производству полиэтилена, который англичане во время Второй Мировой Войны используют как изолятор электрических кабелей на бомбардировщиках.
Немецкие ученые, изучая обломки британских самолетов, в свою очередь, обнаруживают новый материал, продолжают его изучение и применяют как изоляцию на своих субмаринах. Но ни одна из стран, имеющих неподдельный интерес к новому материалу, не может придумать промышленный способ производства.
1944-1959гг – Немецкая компания B.A.S.F. (BadischeAnilin- &Soda-Fabrik), получив лицензию британской ICI, проводит исследования и эксперименты с целью вывода производства полиэтилена в промышленные масштабы.
 |
| BadischeAnilin- &Soda-Fabrik |
1954г – Hoechst (сегодня – это завод Basell – крупнейший производитель полиэтилена и катализаторов) впервые в мире производит и испытывает трубу из полиэтилена высокой плотности (HDPE). Именно в эти годы начинается поиск формулы «перекрестных связей» молекул полиэтилена для улучшения свойств температуры и эластичности трубы.
 |
| Basell — Крупнейший завод по производству полиэтилена и катализаторов |
Гонка немецких и английских ученых длится 20 лет.
1960-1969гг — B.A.S.F. находит решение для «сшивания» молекул полиэтилена радиоактивным методом, но данный способ использует активную радиацию и, как следствие, опасен в массовом производстве. Кроме того, такой метод производства имеет высокую стоимость.
| Территория завода B.A.S.F. |
| В эти же годы профессор Томас Энгель изобретает более безопасный и менее дорогостоящий метод , получивший название метод Энгеля. Данный метод использует высокие давления и температуру с участием пероксидного катализатора. Как и многие великие изобретатели, п-р Энгель не мог найти применение своему изобретению и случайно договорился с фермером (владелецем курятника) об использовании труб для отопления пола курятника. |
1965-1967гг – Томас Энгель патентует изобретённый метод производства труб из сшитого полиэтелена и продает свой патент нескольким южнокорейским компаниям, а также их коллегам из Германии и Японии (такие компании, как REHAU, WIRSBO, Pirelli, Dunlop, Mitsubishi, Goodrich, Continental). В эти годы еще никто, даже сам профессор Томас, не верит в будущее и коммерческое использование метода.
1970г – в гонке за технологиями израильский завод GOLAN приобретает патент Энгеля на производство трубы PEX из сшитого полиэтилена. В первые годы GOLAN обеспечивает производство труб, создает новые стандарты в инженерии на внутреннем рынке, а в период 70-90 выходит на рынки Канады, Германии и США.
| Команда SANEXT на заводе GOLAN |
1984г – Инженер Томаш Леман публикует первые стандарты для труб PEX из сшитого полиэтилена, в том числе и кислородной проницаемости через пластиковые трубы. Опять же, в основе трудов инженеров- изобретателей лежат исследования коррозии в 80-х годах.
2000г – впервые труба из сшитого полиэтилена применяется в России.
Выводы и рекомендации
Суммируя вышесказанное можно сделать выводы:
- Полипропилен обладает плохой устойчивостью к высоким температурам и поэтому может применяться в СО с пониженными температурными показателями теплоносителя. Данный недостаток исправлен в армированных изделиях.
- Полиэтиленовый трубопровод гибок и достаточно устойчив к температурным воздействиям. Для создания качественной СО из этого материала рекомендуется приобретать изделия с армирующим слоем.
- Металлопластиковый трубопровод устойчив к температурному воздействию теплоносителя, прочен и прекрасно переносит высокое давление в системе при условии правильного соединения и монтажа. Главной проблемой является высокая стоимость этого материала.
- Сталь выдерживает высокое давление, устойчивы к гидроударам и имеют сравнительно невысокую стоимость. Недостатками являются: плохая устойчивость к коррозии, большой вес и сложность в монтаже.
- Медные элементы СО – лучшие по всем показателям, среди представленных материалов. Однако высокая стоимость для большинства российских потребителей является «неподъемной».
Зная основные характеристики материалов, ориентируясь на выбранную схему и данные об используемом оборудовании можно без труда сделать правильный выбор изделий для создания грамотной, надежной отопительной системы.
Особенности сшитого полиэтилена
Сшитый полиэтилен производится физическим либо химическим способом. При его создании звенья молекул этилена посредством поперечных связей образуют пространственную (трехмерную) сетку с ячейками. Сшитый полиэтилен как материал обозначается РЕ-Х. По способу производства выделяют: РЕ-Хa, РЕ-Хb, РЕ-Хc, РЕ-Хd.
РЕ-Хa полимер, который образуется при нагреве с применением пероксидов. Полиэтилен РЕ-Хb получается в результате обработки влагой с катализирующим веществом и имплантированным силаном. РЕ-Хc – материал, образованный после бомбардировки электронами молекул полимера. РЕ-Хd встречается крайне редко и производится с использованием азотной технологии.
Наилучшим образом подойдут для теплого пола трубы из сшитого полиэтилена марки РЕ-Ха.
Существует несколько видов труб из сшитого полиэтилена, они различаются способом изготовления
Преимущества и недостатки
Трубы из сшитого полиэтилена для теплого пола обладают целым рядом достоинств:
- Эластичность. Это позволяет применять при укладке наиболее оптимальный уровень изгиба, без риска последующих растрескиваний и изломов. Особенно качественной в этом отношении считается продукция компании Rehau.
- Экологичность. В составе сшитого полиэтилена отсутствуют вредные компоненты, которые бы выделялись во время нагревания. Это дает гарантию безопасности в укладке теплых полов внутри жилых помещений.
- Высокая температура горения. Материал начинает плавиться лишь после достижения температуры +400 градусов. В результате распада вещества образуется вода и углекислый газ, которые полностью нетоксичны.
- Отличные эксплуатационные характеристики. Обустроенной из сшитого полиэтилена системе не страшно гниение, коррозия и химические воздействия. Все это является залогом длительной и безупречной работы водяного теплого пола.
- Морозостойкость. В случае значительного понижения температуры полиэтиленовые изделия не деформируются.
- Звукопоглощающие способности. Благодаря этому не возникает шум от циркулирующего внутри контура теплоносителя.
Что касается слабых сторон полиэтилена, то обычно указывают на необходимость грамотных монтажных работ. К примеру, поворотные участки рекомендуется надежно зафиксировать, т.к. этот материал не очень хорошо держит приданную ему выгнутую конфигурацию. Кроме того, замечена не очень хорошая устойчивость полиэтиленовых изделий к прямым солнечным лучам
Проводить укладку контура необходимо максимально осторожно, избегая всяческих повреждений защитного слоя
Сшитый полиэтилен или металлопластик
Трубы из сшитого полиэтилена и металлопластиковые трубы – главные конкуренты, когда дело касается обустройства водопровода, системы отопления или теплых полов. У них много общего. Оба вида труб достаточно гибкие, прочные, устойчивы к коррозии и относительно просты в монтаже – сваривать уж точно ничего не придется. Правда, монтировать металлопластиковые трубы все же легче, чем PEX-трубы, с которыми необходимо быть предельно осторожным
У металлопластиковых труб чуть выше коэффициент теплопроводности (0,45 против 0,38), но они не переживут замерзания внутри теплоносителя. PEX-трубы же после того, как вода в системе расстаит, можно будет эксплуатировать, как и прежде. Более того, некоторые виды PEX-труб легко восстанавливают свою форму. Устойчивость к высоким температурам и давлению высокая у обоих видов труб: металлопластик выдерживает давление до 25 атм при температуре 250С, может эксплуатироваться при температурах теплоносителя до +950С с кратковременным повышением до +1200С, правда, максимальное давление при этом 10 атм. Таким образом, эксплуатационные характеристики вполне сравнимы с аналогичными параметрами труб из сшитого полиэтилена, которые мы приводили выше.
Выбор зависит, в основном, от особенностей эксплуатации водопровода и бюджета. Разброс цен среди труб, даже в пределах одной группы, значительный, но PEX-трубы чаще оказываются дешевле металлопластиковых.
