Регулируемый стабилизатор тока на LM317 для светодиодов

Зарубежные и российские аналоги

Чем можно заменить lm317 ? Полными аналогами микросхемы являются GL317, SG317, UPC317, ECG1900.  Очень известным отечественным аналогом lm317t c фиксированным напряжением является микросхема KP142ЕН12. Если нужен регулируемый линейный стабилизатор, то подойдет КРЕН12А (можно и Б).

Безопасность при эксплуатации

Максимальное напряжение между входом и выходом не должно превышать 40 В. Мощность рассеивания не более 20 Вт. Температура пайки не должна превышать 260 °С, при соблюдении расстоянии от корпуса микросхемы более 1,6 мм и времени нагревания до 10 секунд. Температура хранения устройства должна находится в пределах от -65 до + 150 °С, рабочая температура не более + 150 °С.

Это максимальные значения, которые могут привести к повреждению устройства или повлиять на стабильность его работы. Микросхема хорошо защищена от тепловой перегрузки и короткого замыкания контактов. Однако не стоит превышать допустимые параметры при эксплуатации, для избежания выхода её из строя и достижения максимально надежной работы.

Схемотехническое решение

Развитие современной микроэлектроники позволяет создавать устройства с требуемыми параметрами с использованием минимума элементов. Довольно хорошо зарекомендовали себя устройства токовых генераторов на интегральной микросхеме LM317. Вообще данная микросхема представляет собой интегральный стабилизатор напряжения, но некоторые изменения в стандартной схеме включения, кстати, оговоренные в технической документации, позволяют использовать данную ИМС в качестве источника тока, в том числе для питания светодиодов.

Обозначение переменного тока

Параметры микросхемы следующие:

• Напряжение – 1.2-37В;
• Ток через ИМС – до 2А в случае использования LM317T.

Различными производителями выпускается множество разновидностей данного стабилизатора, но разница в стоимости и габаритах для минимальной и максимальной мощностей ничтожна, поэтому есть смысл использовать максимально доступную мощность, запас которой никогда не помешает.

Важно! При использовании мощного стабилизатора тока для светодиодов при нагрузке, близкой к максимальной, обязательно использование радиатора, который позволит отбирать выделяемое интегральной микросхемой тепло. Итак, самый простой, но надежно работающий стабилизатор тока на микросхеме lm317 для светодиодов представлен ниже

Итак, самый простой, но надежно работающий стабилизатор тока на микросхеме lm317 для светодиодов представлен ниже.

Простейший стабилизатор

В данной схеме микросхема имеет лишь один резистор во внешней обвязке. Именно при помощи его задается значение выходного параметра. Делается это по формуле:

R=1.25/I.

Данный вариант стабилизатора работает в диапазоне значений от 0.01 до 1.5А. Верхний предел ограничивается мощностью микросхемы. Мощность, которая рассеивается на резисторе, может составлять несколько ватт при максимальном токе. Более точно она определяется из выражения:

P=I2R.

Важно! При значениях более 0.3А применение радиатора охлаждения для микросхемы обязательно!

Добавив в схему всего два элемента: мощный транзистор и резистор, можно поднять выходной ток до 10А.

Мощный стабилизатор

В приведенной схеме применяется мощный составной транзистор КТ825 с любой буквой. Резистор R2 выполняет ту же функцию, что и в предыдущей схеме, и рассчитывается точно так же. Поскольку по нему протекает высокий ток, а значение сопротивления малое, то следует использовать проволочный. Резистор R1 задает смещение на базе транзистора и должен иметь рассеиваемую мощность 0.25-0.5Вт.

В обеих схемах напряжение питания источника (входное напряжение) может составлять от 3 до 38В. Для поддержания необходимого тока во всем диапазоне нагрузок напряжение питания следует обеспечивать приближенное к максимальному значению.

Пример. Пусть задано 20мА. Тогда при одном подключенном диоде напряжение на выходе будет составлять около 2-3В (в зависимости от типа светодиода). Если включить два последовательных светодиода, то для обеспечения необходимого тока 20мА схема выдаст уже ровно в два раза большее напряжение. Аналогичные подсчеты можно произвести для любого количества элементов.

Необходимое входное напряжение можно получить при помощи понижающего трансформатора с мостовым выпрямителем и конденсатором фильтра.

Выпрямитель

Диоды должны быть рассчитаны на необходимый ток, а емкость конденсатора нужно брать порядка нескольких тысяч микрофарад.

Важно! Рабочее напряжение конденсатора должно превышать напряжение питания примерно в полтора раза, то есть в данном случае оно должно быть не менее 50В. Автомобиль имеет напряжение бортовой сети не более 14В

Поскольку частота пульсаций здесь выше, чем в домашней сети, а амплитуда невысока, то емкость конденсатора может быть меньше. Также и рабочее напряжение может составлять 25В. Разумеется, выпрямительный мост здесь не нужен

Автомобиль имеет напряжение бортовой сети не более 14В. Поскольку частота пульсаций здесь выше, чем в домашней сети, а амплитуда невысока, то емкость конденсатора может быть меньше. Также и рабочее напряжение может составлять 25В. Разумеется, выпрямительный мост здесь не нужен.

Как видно, сделать стабилизатор тока для светодиодов своими руками – задача несложная. Важны аккуратность, внимательность и минимальные навыки работы с электроникой.

Онлайн калькулятор lm317, lm350 и lm338

Допустим, необходимо подключить мощный светодиод с током потребления 700 миллиампер. Согласно формуле (1) R=1,25/0,7= 1.786 Ом (ближайшее значение из ряда E2—1,8 Ом). Рассеиваемая мощность по формуле (2) будет составлять: 0.7×0.7×1.8 = 0,882 Ватт (ближайшее стандартное значение 1 Ватт).

Кроме множества плюсов, стабилизаторы для светодиодов на основе lm317, lm350 и lm338 имеют несколько значительных недостатков – это низкий КПД и необходимость отвода тепла от ИМ при стабилизации тока более 20% от максимального допустимого значения. Избежать этого недостатка поможет применение импульсного стабилизатора, например, на основе ИМ PT4115.

Онлайн калькулятор lm317, lm350 и lm338

Допустим, необходимо подключить мощный светодиод с током потребления 700 миллиампер. Согласно формуле (1) R=1,25/0,7= 1.786 Ом (ближайшее значение из ряда E2—1,8 Ом). Рассеиваемая мощность по формуле (2) будет составлять: 0.7×0.7×1.8 = 0,882 Ватт (ближайшее стандартное значение 1 Ватт).

Кроме множества плюсов, стабилизаторы для светодиодов на основе lm317, lm350 и lm338 имеют несколько значительных недостатков – это низкий КПД и необходимость отвода тепла от ИМ при стабилизации тока более 20% от максимального допустимого значения. Избежать этого недостатка поможет применение импульсного стабилизатора, например, на основе ИМ PT4115.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Datasheet по lm317, lm350, lm338 Расположенные внутри ИМС датчики следят за установленным тепловым ограничением и при превышении максимальной рассеиваемой мощности отключают микросхему. Спрашивайте, я на связи!

Применение LM317

Схемы, приведенные выше – лишь малая часть, основа, по сравнению с тем, что возможно сделать на этом стабилизаторе. Он может использоваться почти во всех схемах, которые требуют постоянного питания до 40 В. Вот некоторые сферы применения, описанные в официальном техническом документе данной микросхемы:

• Персональные компьютеры
• Цифровые камеры
• ЭКГ
• Интернет свитчи
• Биометрические датчики
• Драйверы электромоторов
• Портативные зарядки
• PoE
• RFID считыватели
• Бытовая техника
• Рентгеновские аппараты

Как можно видеть, даже сам производитель рассчитывает на максимально широкое использования данного элемента, что уж говорить о самодельщиках, готовых представить самые необычные схемы с использованием LM317.

Прослушивание.

Если вы обычно слушаете усилители со стабилизаторами на LM317 и им подобным, то прослушивание усилителя со стабилизатором без обратной связи поначалу может вызвать у вас шок!

Первое, что вас удивит — кажущаяся потеря динамики. Я считаю, что LM317 добавляет «лишней скорости звуку», искажая тем самым истинное звучание фонограммы. Закрытое прослушивание показало, что стабилизаторы без ОС удаляют  из звука весь мусор, который привносит LM317.

Потратьте немного времени на привыкание к новому звуку. На это уйдет не больше часа. Но я уверен, что вы будете восхищенны конечным результатом.

Для меня это было сравнимо с тем, когда я первый раз попробовал сырую рыбу.

Просто забудьте про ваши предрассудки!

Теперь немного сравнительных тестов. Я сравнивал стабилизатор на LM317, на лампах и стабилизатор без обратной связи.

1. LM317 как стабилизатор цепей накала и LM317 с двухзвенным фильтром помех. Последний вариант дает более детальный звук.

2. LM371 как стабилизатор цепей накала против безоосного стабилизатора. Второй вариант дает большую динамику и повышает детальность в верхнем диапазоне, что приводит к расширению стереобазы.

3. Выпрямитель на кенотроне и стабилизатор на лампах против безоосного стабилизатора анодного напряжения. Второй вариант даёт в звучании большую динамику и детальность. Ламповый стабилизатор дал более «жирный» звук.

Для получения максимального эффекта необходимо использовать для питания каждой лампы отдельный стабилизатор. Это несколько удорожает, усложняет и утяжеляет конструкцию. Но, поверьте мне, оно того стоит!

Кроме этого я провел много сравнительных прослушиваний для конденсаторов. В результате я остановился на пленочных конденсаторах фирмы WIMA. Я услышал четкие различия в звучании между плёночными и электролитическими конденсаторами. Пленочные гораздо предпочтительнее.

В своей системе я могу на слух отличить какие используются конденсаторы — пленочные или электролитические даже в цепях накала ламп.

Если вы хотите получить достойный результат, будьте готовы использовать качественные материалы!

Статья подготовлена по материалам журнала AudoiXpress.

Удачного творчества!

Замечание от главного редактора «РАДИОГАЗЕТЫ»: мнение редакции может частично или полностью не совпадать с мнением авторов статей.

Так как приходят вопросы по реализации описанных схем на доступных элементах, для примера привожу схему собранную и опробованную в работе.

Здесь интегральный источник тока J310 заменён на более доступную микросхему LM317L, включенную по схеме стабилизатора тока. Можно использовать и источники тока на полевых транзисторах.

Резистор R3 задаёт выходное напряжение (подбирается). Качество стабилизации этой схемы сильно зависит от параметров транзистора Т1. Сюда надо выбрать транзистор с максимальной крутизной и минимальным сопротивлением открытого канала. Отлично показал себя  CEP50N06. Из более доступных стоит попробовать IRFZ44.

Важно иметь в виду, что управляющее напряжение на транзисторе порядка 3,5-4В и для нормальной работы источника тока необходимо напряжение около 3,5В. Поэтому разница между входным и выходным напряжениями такого стабилизатора должна быть не менее 8В! Это несколько снижает КПД этой схемы и при больших токах нагрузки требует использования радиаторов приличных размеров. Настоящего аудиофила такие трудности не остановят

Настоящего аудиофила такие трудности не остановят

Пример расчётов и сборки

Если собрать очень хочется а подходящего блока питания нет, то есть несколько вариантов это решить. Выменять у соседа или подключить схему к батарее на 9V типа Крона. На фото видно всю схему в сборе со светодиодом.

Если для светодиодов необходим 1А, то указываем это в калькуляторе и получаем результат 1,25ом. Резистора точно такого номинала нет, поэтому устанавливаем подходящий с номиналом в сторону увеличения Ом. Второй вариант, это использовать параллельное и последовательное подключение резисторов. Правильно подключив несколько сопротивлений получим необходимое количество Ом.

Ваши стабилизаторы тока на LM317 будут похожи на ниже представленные изделия.

А если вы страдаете полным светодиодным фанатизмом, то будет выглядеть так.

Характеристики

Технические параметры LM317 при температуре окружающей среды +25 °C:

физические

• корпус TO-220, TO-220FP, TO-3, D2PAK, SOT-23;
• материал корпуса — пластмасса;

электрические:

• диапазон от 1.25 до 37 В;
• сила тока на выходе не более 1.5 А;
• нестабильность на выходе до 0,1 %;
• опорное (V_ref) от 0,1 до 1,3 В;
• ток вытекающий из вывода подстройки (I_adj) от 50 до 100 мкА (µA);

внутренняя защита:

• от короткого замыкания (Internal Short-Circuit Current Limiting);
• от тепловой перегрузки (Thermal Overload Protection);
• ограничение по максимальной рассеиваемой мощности (Output Safe-Area Compensation);

Все системы защиты от перегрузок остаются полностью работоспособными даже если вход регулирования отключен.

Схема включения

Зная номера контактов и их назначение можно понизить напряжение, подаваемое на вход микросхемы до необходимого значения. Для этого надо изменить сопротивление R₁, подключенного к регулируемому выводу Adj. Давайте посмотрим как это выглядит.

Как видно на схеме включения lm317 к контакту Adj надо подключить два резистора R₁ и R₂. Они определяют напряжение, которое понижает стабилизатор и выдает на выход. Посмотрим следующую формулу выходного напряжения.

Исходя из формулы видно, что величина V_out зависит от значения резистора R_2.Чем больше увеличивается значение сопротивления R₂, тем больше будет выходное напряжение.

Примеры схем включения стабилизатора LM317

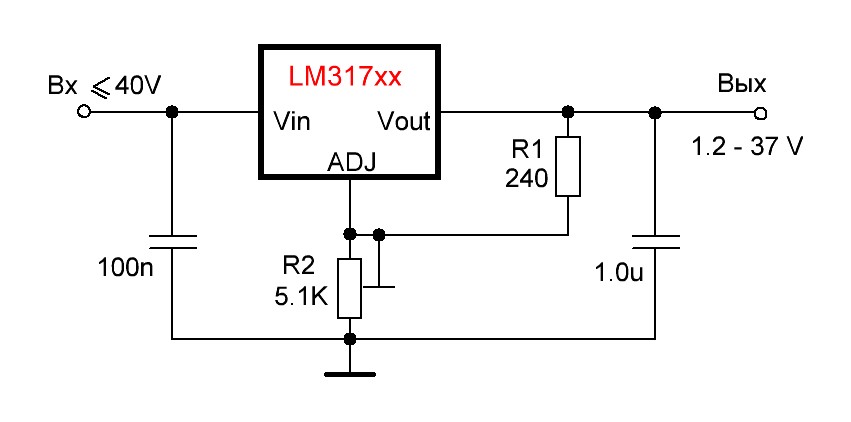

Типовые схемы включения микросхемы приведены в даташите. Стандартное применение — стабилизатор с фиксированным напряжением — рассмотрен выше.

Если вместо R2 установить переменный резистор, то выходное напряжение регулятора можно оперативно регулировать. Надо учитывать, что потенциометр будет слабым местом в схеме. Даже у переменных резисторов хорошего качества место контакта движка с проводящим слоем будет иметь некоторую нестабильность соединения. На практике это выльется в дополнительную нестабильность выходного напряжения.

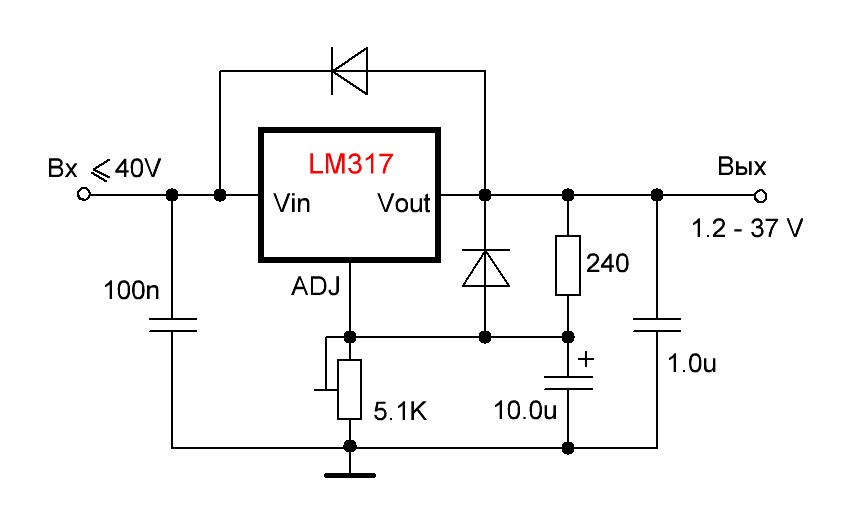

Для защиты производитель рекомендует включить два диода D1 и D2. Первый диод должен защищать от ситуации, когда напряжение на выходе будет выше входного. На практике это ситуация крайне редкая, и может возникнуть только если со стоны выхода есть другие источники напряжения. Производитель отмечает, что этот диод также защищает от случая короткого замыкания на входе – конденсатор С1 в этом случае создаст разрядный ток противоположной полярности, что приведет микросхему к выходу из строя. Но внутри микросхемы параллельно этому диоду стоит цепочка из стабилитронов и резисторов, которая сработает точно также. Поэтому необходимость установки этого диода сомнительна. А D2 в такой ситуации защитит вход стабилизатора от тока конденсатора С2.

Если параллельно R2 поставить транзистор, то работой стабилизатора можно управлять. При подаче напряжения на базу транзистора, он открывается и шунтирует R2. Напряжение на выходе уменьшается до 1,25 В. Здесь надо следить, чтобы разница между входным и выходным напряжением не превысила 40 В.

Вредное воздействие контакта потенциометра на стабильность выходного напряжения можно уменьшить подключением параллельно переменному сопротивлению конденсатора. В этом случае защитный диод D1 не помешает.

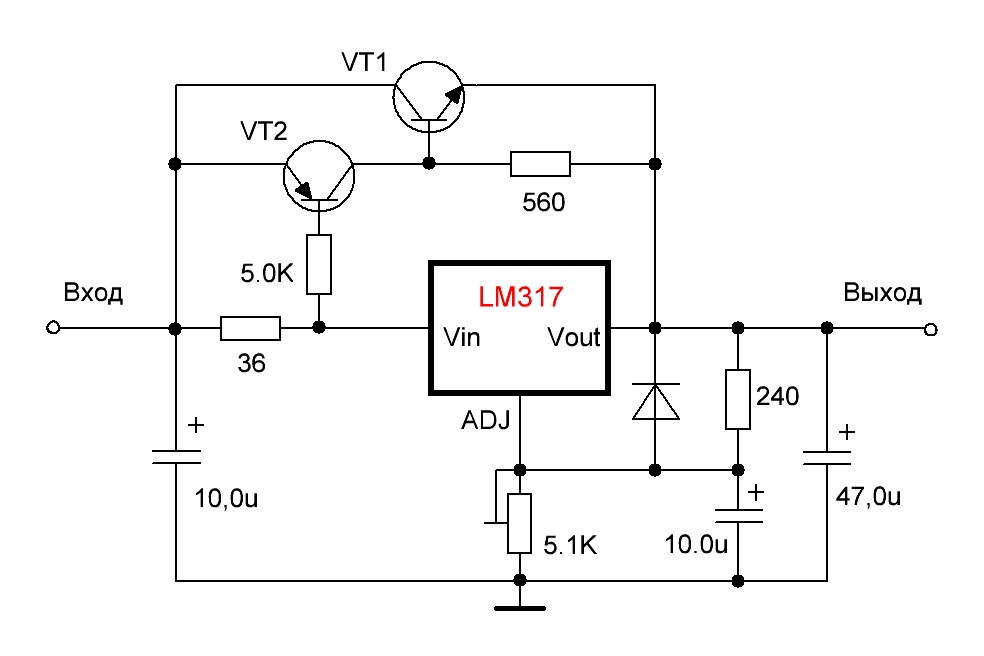

Если выходного тока стабилизатора не хватает, его можно умощнить внешним транзистором.

Из стабилизатора напряжения можно получить стабилизатор тока, включив LM317 по такой схеме. Выходной тока рассчитывается по формуле I=1,25⋅R1. Подобное включение часто используется в качестве драйвера для светодиодов – LED включается в качестве нагрузки.

Наконец, необычное включение линейного стабилизатора – на его основе создана схема импульсного блока питания. Положительную обратную связь для возникновения колебаний задает цепь C3R6.

Микросхема LM317 имеет значительное количество слабых сторон. Но искусство создания схем и состоит в том, чтобы, используя плюсы стабилизатора, обходить недостатки. Все минусы микросхемы выявлены, даны советы по их нейтрализации. Поэтому LM317 пользуется популярностью у создателей профессиональной и любительской радиоаппаратуры.

Описание, характеристики и схема включения стабилизатора напряжения КРЕН 142

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Режимы работы, описание характеристик и назначение выводов микросхемы NE555

Что такое диодный мост, принцип его работы и схема подключения

Что такое операционный усилитель?

Что такое выпрямитель напряжения и для чего нужен: типовые схемы выпрямителей

Сбор аппарата

Когда схема проектирования выбрана и подготовлены все необходимые запчасти, можно смело приступать к созданию стабилизатора тока на lm317. Процесс производства, схема подключения должна осуществляться таким образом:

1. Монтируется подобранный вид трансформаторного агрегата.
2. Производится сбор каскадной схемы и выпрямительного оборудования.
3. Спаиваются все полупроводниковые светодиоды.

4. Производится определение выводов на системе. Их насчитывается всего три: вес, выход, вход. Чтобы в процессе не запутаться, нужно обозначить параметры на элементах соответствующими цифрами, от 1 до 3.
5. Переверните агрегат таким образом, чтобы обозначенная вами нумерация имела начало с левой стороны.
6. Проведите регулировку напряжения, стабилизируя параметры. Для этого минус поддайте на вывод «2» одновременно снимая настроенное значение интенсивности тока с третьего элемента.
7. Исходя из выбранной вами схемы, осуществите монтаж остальных запчастей и поместите их в прочный пластиковый или алюминиевый корпус.

Форма изделия может быть различной, здесь все зависит от предпочтений пользователя и размерных параметров составляющих деталей.

Так выглядит самодельный СП в собранном виде

Если грамотно подобрать схему, следовать правилам подключения и производить процесс поэтапно, в результате может выйти качественный стабилизатора тока на lm317 микросхеме. Данный прибор послужит незаменимым агрегатом в каждой «домашней» лаборатории, специализированной на создании электротехнических устройств.

ВИДЕО: Самодельный стабилизатор напряжения для LED/светодиодов

Общая информация

Схемотехника устройства обеспечивает более высокие показатели по нестабильности параметров, в сравнении со стабилизаторами на фиксированное напряжение, и имеет практически все типы защиты, применяемые для интегральных микросхем: ограничение выходного тока, отключение при перегреве и превышении предельных рабочих параметров.

При этом требуется минимальное количество внешних компонентов для LM317, схема использует встроенные средства стабилизации и защиты.

Устройство выпускается в трёх вариантах исполнений –
LM
117/217/317, отличающихся предельно допустимой рабочей температурой:

• LM117: от -55 до 150 оС;
• LM217: от -25 до 150 оС;
• LM317: от 0 до 125 оС.

Все типы стабилизаторов производятся в стандартных корпусах TO-3, различных модификациях TO-220, для поверхностного монтажа – D2PAK, SO-8. Для устройств малой мощности используется ТО-92.

Цоколёвка для всех трёхвыводных изделий совпадает, что облегчает их замену. В зависимости от применённого корпуса, в маркировку вводятся дополнительные обозначения:

• K – TO-3 (LM317K);
• T – TO-220;
• P – ISOWATT220 (пластмассовый корпус);
• D2T – D2PAK;
• LZ – TO-92;
• LM – SOIC8.

Для LM317 используются все типоразмеры, LM117 выпускается только в корпусе ТО-3, LM217 – в ТО-3, D2PAK и ТО-220. Микросхемы LM317LZ в корпусах ТО-92 отличаются пониженными значениями максимальной мощности и выходного тока, до 100 мА, при аналогичных других свойствах. Иногда производитель использует свою маркировку, например, LM317НV от Texas Instruments – высоковольтные регуляторы в диапазоне 1,2-60 В, при этом цоколёвки корпусов совпадают с изделиями других фирм. В отличие от других микросхем, аббревиатура ЛМ (LM) применяется всеми производителями. Расшифровка других возможных обозначений приводится в техническом описании конкретного прибора.

Технические особенности

Преобразователь для регулятора lm 317 выступает в качестве важного элемента для корректной работы любого технического оборудования. Процесс функционирования заключается в следующем: устройство преобразовывает подачу электроэнергии, поступающей от централизованной сети, в нужное для пользователя напряжение, позволяющее подключить тот или иной электроприбор

При всем этом, преобразовательный аппарат дополнительно выполняет защитную функцию от вероятности образования короткого замыкания.

Блоки питания подразделяются на 2 вида:

• регулируемый стабилизатор тока на lm317;
• импульсный.

Помимо всего, схематические данные, применяющиеся для создания данного агрегата, могут иметь существенные различия, от самых элементарных схем до сложных.

При наличии минимального опыта и знаний, следует начать с изготовления стабилизатора напряжения на lm317 по простым чертежам. Это позволит досконально изучить процесс функционирования и впоследствии создать более усложненную конструкцию.

Примерная схема

ВИДЕО: LM317 стабилизатор тока LED DRIVER

Применения регулируемого стабилизатора

При проектировании электронных устройств, содержащих стабилизаторы напряжения, более предпочтительно применять регулятор напряжения на LM317, особенно для ответственных узлов аппаратуры. Использование таких решений требует дополнительной установки двух резисторов, но обеспечивает лучшие параметры питания, чем традиционные микросхемы с фиксированными напряжениями стабилизации, обладают большей гибкостью для разных применений.

Напряжение на выходе рассчитывается по формуле:

UOUT = UREF (1+ R2/R1) + IADJ, где:

• VREF = 1,25V, ток управляющего выхода;
• IADJ весьма мал – около 100 мкА и определяет погрешность установки напряжения, в большинстве случаев не учитывается.

Входной конденсатор (керамический или танталовый 1мкФ) устанавливается при значительном удалении от микросхемы ёмкости фильтра источника питания – более 50 мм, конденсатор на выходе применяется для снижения влияния переходных процессов на высоких частотах, для многих применений необязателен. Схема включения использует только один элемент регулировки – переменный резистор, на практике применяется многооборотный или заменяется постоянным нужного номинала. Метод управления позволяет реализовать программируемый источник на несколько напряжений, переключаемый любым доступным способом: реле, транзистором и т. д. Подавление пульсаций можно улучшить, если зашунтировать вывод управления конденсатором ёмкостью 5-15 мкФ.

Диоды типа 1N4002 устанавливаются при наличии выходного фильтра с конденсаторами большой ёмкости, выходном напряжении более 25 вольт и шунтирующей ёмкости свыше 10 мкФ. Микросхема LM317 редко используется на предельных режимах эксплуатации, средний ток нагрузки для многих решений не превышает 1,5 А. Установка прибора на радиатор необходима в любом случае, при выходном токе более 1 ампера желательно использовать корпус ТО-3 или ТО-220 с металлической контактной площадкой LM317T.

К сведению.
Увеличить нагрузочную способность стабилизатора напряжения можно, применив мощный транзистор как регулирующий элемент для выходного тока.

Ток нагрузки устройства определяется параметрами VT1, подойдёт любой n-p-n транзистор с током коллектора 5-10 А: TIP120/132/140, BD911, КТ819 и др. Возможно параллельное включение двух-трёх штук. В качестве VT2 применяется любой кремниевый средней мощности, соответствующей структуры: BD138/140, КТ814/816.

Следует учитывать особенности подобных схем: допустимая разница между напряжениями на входе и выходе формируется из падений напряжений на транзисторе, около 2 вольт, и микросхеме, для которой минимальное значение – 3 вольта. Для устойчивой работы устройства рекомендуется не менее 8-10 вольт.

Свойства микросхем серии LM317 позволяют стабилизировать с высокой точностью ток нагрузки в широких пределах.

Фиксация тока обеспечивается подключением всего одного резистора, номинал которого рассчитывается по формуле:

I = UREF/R + IADJ = 1.25/R, где UREF = 1,25 V (сопротивление R в омах).

Схема может применяться для зарядки аккумуляторов стабильным током, питания светодиодов, для которых важно постоянство тока при изменении температуры. Также стабилизатор тока на LM317 может быть дополнен транзисторами, как и в случае стабилизации напряжения

Отечественная промышленность выпускает функциональные аналоги LM317 со сходными параметрами – микросхемы КР142ЕН12А/Б с токами нагрузки 1 и 1,5 ампера.

Выходной ток до 5 ампер обеспечивает стабилизатор LM338 при аналогичных других характеристиках, что позволяет использовать все преимущества интегрального прибора без внешних транзисторов. Полным аналогом LM317 по всем параметрам, кроме полярности, является регулятор отрицательного напряжения LM337, на базе этих двух микросхем легко строятся двухполярные блоки питания.

Для чего необходима стабилизация тока и напряжения

Стабилизатор тока на LM317 для светодиодов

Количество электрических устройств в домах постоянно растет. За последние годы число электроприборов увеличилось в несколько раз. Как результат – возросла потребность в уровне напряжения в электрических сетях. При этом большая часть зданий (жилых и производственных) и электростанций построена более 30-40 лет назад.

Некоторые современные приборы производят со встроенными стабилизаторами – небольшими схемами для предотвращения поломок от скачков напряжения. Но большая часть не содержит дополнительных устройств и даже малый перепад в сети грозит перегоранием. В группе повышенного риска крупная бытовая техника (не цифровая). В частности бойлеры и стиральные машины.

Схемы стабилизаторов и регуляторов тока

Существуют как минимум четыре варианта изготовления стабилизаторов напряжения на 12 вольт для авто своими руками:

1. На кренке.
2. На паре транзисторов.
3. На операционном усилителе.
4. На микросхеме импульсного стабилизатора.

Разберем, какие главные особенности имеет каждая из рассматриваемых модификаций.

На кренке

Для сборки своими руками простейшего стабилизатора для светодиодов для авто на 12 вольт потребуются:

1. Микросхема LM317 или КРЕН8Б (более точнее КР142ЕН8Б), или KIA7812A.
2. Резистор на 120 Ом.
3. Печатное плато или перфорированная панель.

На изображениях наглядно представлено расположение основных компонентов схемы простейшего стабилизатора для светодиодов в авто:

На второй схеме на входе с АКБ применяется диод выпрямляющего типа 1n4007.

На двух транзисторах

Одним из самых популярных автомобильных стабилизаторов напряжения для светодиодов на 12 вольт, который также собирается своими руками, на сегодня является схема на двух транзисторах.

Переменное напряжение номиналом 12 вольт поступает на диодный мостик VD1 – VD4, выпрямляется и, проходя через фильтры С1 С2, сглаживается. Далее ток идет на стабилизатор параметрического типа VD1 и проходит к резистору R2. Затем с его движка передается на ключ составного транзистора VT1 VT2. Уровень его открытости определяется состоянием движка резистора переменного типа R2 – в нижнем положении регулятора транзисторы перекрыты и напряжение не поступает в нагрузку, а в верхнем состоянии регулятора R2 оно максимально и транзисторы полностью открыты, напряжение прилагается к нагрузке.

Приведенная модель стабилизатора напряжения для авто чаще всего применяется для дневных ходовых огней на базе светодиодов и позволяет успешно подстраивать параметры бортового тока под характеристики прибора освещения.

На операционном усилителе

Стабилизатор напряжения на 12 вольт для светодиодов в авто имеет смысл изготовить своими руками, когда возникает необходимость для его работы в расширенном диапазоне рабочих параметров. Ниже приведенная схема такого устройства. Главная его особенность в том, что сам усилитель включен в цепь обратной связи и питается прямо с выхода стабилизатора. Прибор характеризуется коэффициентом стабилизации – порядка 1000, при этом сопротивление на выходе – не более 10 мкОм при КПД около 50%. Ток нагрузки в номинале – не менее 200 мкА, при пульсации напряжения на выходе в двойной амплитуде – меньше 60 мкВ.

Среди главных особенностей его работы выделяются:

1. Рабочий интервал температуры – от -20 до +60 градусов.
2. Термический дрейф напряжения на выходе – меньше 0,05%.
3. Возможность повышения напряжения на выходе до 27-30 вольт.

Для решения последней задачи нужно между выводами «7» и «+25» установить резистор на 200 Ом. Каскад транзистора VT1 выполняет роль динамической нагрузки для VT4 и при этом повышает общий коэффициент усиления. Транзистор П702А можно заменить на аналоги П702 или КТ805, при этом КТ603Г – соответственно на П308 или П309, а также КТ201В и КТ203В — на МП103 либо МП106.

На микросхеме импульсного стабилизатора

Когда от стабилизатора напряжения для авто требуется высокий коэффициент полезного действия, лучше собрать своими руками устройство с использование импульсных составляющих. Наиболее распространенной является ниже представленная схема МАХ771 (или аналогов 770, 772).

Стабилизатор импульсного типа на выходе имеет мощность в 15 ватт. Элементы цепи R1 и R2 разделяют показатели напряжения на точках выход. В случае, когда оно становится выше базового, импульсные выпрямители просто снижаются его выходное значение. В обратном случае прибор будет, напротив, увеличивать данный параметр на выходе.

Монтаж и установка своими руками импульсного стабилизатора напряжения для светодиодов в авто разумна, когда его показатель превышает 16 вольт. При возникновении повышенного падения нагрузки в цепь следует внедрить операционный усилитель.

Повышение максимального выходного тока

Существует два способа повышения максимального выходного тока. Если вам необходимо получить больше 1.5А, то вы можете либо подключить несколько микросхем параллельно, либо подключить силовой транзистор.

В первом случае достаточно подключить на выход стабилизаторов резисторы с низким сопротивлением. Они нужны для выравнивания токов.

Однако не всегда рационально использовать несколько микросхем. Поэтому нам на помощь приходит транзистор. В таком случае будет достаточно добавить его и резистор в качестве обвязки к нему.

Если нагрузка потребляет небольшой ток, то он будет проходить через микросхему, не затрагивая транзистор. А при повышении, почти весь ток будет проходить через транзистор, оставляя малую его часть стабилизатору. Но при использовании этой схемы внутренняя защита внутри LM317 от КЗ.

Характеристики

Основное назначение это стабилизация положительного напряжения.  Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

Так же популярна LM317T, с ней не встречался, поэтому пришлось долго искать правильный даташит на неё. Оказалось, что они полностью идентичны по параметрам,  букв «T» в конце маркировки обозначает корпус TO-220 на 1,5 Ампер.

Скачать даташиты:

1. полный LM317, LM317T datasheet;
2. LM117, LM217, LM317, LM317T datasheet.

Характеристики

	LM317	LM338	LM350
Входное Вольт	1,2 – 37В	1,2 – 37В	1,2 – 37В
Напряжение на выходе	до 36В	до 36В	до 36В
Сила тока	1,5А	5А	3А
Нагрев	до 125°	—	—
Защита	от перегрева от замыкания	—	—
Нестабильность на выходе	0,1%	—	—

Даже при наличии интегрированных систем защиты не следует эксплуатировать на пределе возможностей.  Если выйдет из строя, неизвестно сколько Вольт будет на выходе, можно будет спалить дорогостоящую нагрузку.

Приведу основные электрические характеристики из LM317 datasheet на русском . Не все знают технические термины на английском.

В даташите указана огромная сфера применения, проще написать где она не используется.

Назначение выводов и принцип работы

Упоминалось, что LM317 относится к классу линейных стабилизаторов. Это означает, что стабилизация выходного напряжения осуществляется за счёт перераспределения энергии между нагрузкой и регулирующим элементом.

Транзистор и нагрузка составляют делитель входного напряжения. Если заданное на нагрузке напряжение уменьшается (по причине изменения тока и т.п.), транзистор приоткрывается. Если увеличивается – закрывается, коэффициент деления изменяется и напряжение на нагрузке остается стабильным. Недостатки такой схемы известны:

• необходимо, чтобы входное напряжение превышало выходное;
• на регулирующем транзисторе рассеивается большая мощность;
• КПД даже теоретически не может превышать отношение Uвых/Uвх.

Зато имеются серьезные плюсы (относительно импульсных схем):

• относительно простая и недорогая микросхема;
• требует минимальной внешней обвязки;
• и главное достоинство – выходное напряжение свободно от высокочастотных паразитных составляющих (помехи по питанию минимальны).

Стандартная схема включения микросхемы:

• на вывод Input подается входное напряжение;
• на вывод Output – выходное;
• на Ajust – опорное напряжение, от которого зависит выходное.

Резисторы R1 и R2 задают выходное напряжение. Оно рассчитывается по формуле:

Uвых=1,25⋅ (1+R2/R1) +Iadj⋅R2.

Iadj является паразитным током вывода настройки, по данным изготовителя он может быть в пределах 5 мкА. Практика показывает, что он может достигать значений на порядок-два выше.

Конденсатор С1 может иметь ёмкость от сотен до нескольких тысяч микрофарад. В большинстве случаев им служит выходной конденсатор выпрямителя. Он должен быть подключен к микросхеме проводниками длиной не более 7 см. Если это условие для конденсатора выпрямителя выполнить нельзя, то следует подключить дополнительную ёмкость примерно в 100 мкФ в непосредственной близости от входного вывода. Конденсатор С3 не должен иметь ёмкость более 100-200 мкФ по двум причинам:

• чтобы избежать перехода стабилизатора в режим автоколебаний;
• чтобы устранить бросок тока на заряд при подаче питания.

Во втором случае может сработать защита от перегрузки.

Не стоит забывать, что при протекании тока через резисторы, они нагреваются (это также возможно при повышении температуры окружающей среды). Сопротивление R1 и R2 изменяются, и нет гарантии, что они изменятся пропорционально. Поэтому напряжение на выходе с прогревом или охлаждением может изменяться. Если это критично, можно использовать резисторы с нормированным температурным коэффициентом сопротивления. Их можно отличить по наличию шести полосок на корпусе. Но стоят такие элементы дороже и купить их сложнее. Другой вариант – вместо R2 использовать стабилитрон на подходящее напряжение.
