Какие бывают стальные радиаторы отопления – виды, характеристики, преимущества и недостатки способов подключения

Конструкционные особенности

1. Панельные радиаторы изготавливаются из стали. Сталь — высокотехнологичный материал: твёрдый, прочный, упругий, отлично проводит тепло и по праву признан одним из лучших материалов.
2. Панельные радиаторы представляют собой единую конструкцию из двух стальных листов, соединённых сварным швом, имеющие отштампованные каналы, по которым происходит круговое движение теплоносителя. Для повышения теплоотдачи отопительные приборы оборудованы пластинами П-образной формы.
3. Стальные батареи отопления имеют привлекательную современную конструкцию и отличаются высокой способностью передавать тепло, идеально совмещая свойства секционных и конвекционных радиаторов.
4. Стальные конструкции панельных радиаторов отопления бывают двух типов подключения к отопительной системе: нижнее и боковое, а некоторые модели могут совмещать в себе оба этих типа подключения и являются универсальными.

Устройство стальных панельных радиаторов

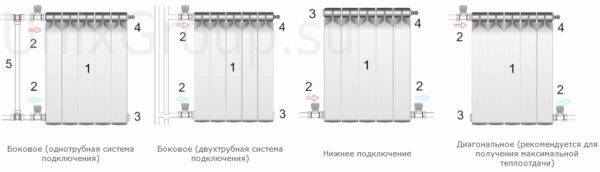

Способы подключения радиатора

Габариты и мощность панельных радиаторов

Между количеством панелей в радиаторе и его итоговой мощностью имеется прямая зависимость. Например, батареи типа 10 и 20, лишенные конвекторов, обеспечивают простую теплоотдачу, в то время как устройства, к которым приварены конвекторные элементы, еще и создают тепловую завесу, предотвращающую распространение холода от окна.

Разумеется, на эффективность радиатора влияет еще и его размер, который определяется в зависимости от объема свободного пространства в том месте, где он будет устанавливаться. Учитывая то, что длина стандартных панельных изделий варьируется в пределах от 400 до 3000 мм, а ширина – от 300 до 900 мм, при выборе подходящего размера проблемы не возникнут.

Габариты и мощность панельных радиаторов

Между количеством панелей в радиаторе и его итоговой мощностью имеется прямая зависимость. Например, батареи типа 10 и 20, лишенные конвекторов, обеспечивают простую теплоотдачу, в то время как устройства, к которым приварены конвекторные элементы, еще и создают тепловую завесу, предотвращающую распространение холода от окна.

Разумеется, на эффективность радиатора влияет еще и его размер, который определяется в зависимости от объема свободного пространства в том месте, где он будет устанавливаться. Учитывая то, что длина стандартных панельных изделий варьируется в пределах от 400 до 3000 мм, а ширина – от 300 до 900 мм, при выборе подходящего размера проблемы не возникнут.

Известные производители металлических батарей

На отечественном рынке популярностью пользуется продукция следующих производителей:

1. Белорусские отопительные приборы Лидея стоят недорого, но по качеству не уступают продукции европейского производства. Это панельные конструкции с одной или несколькими панелями. Приборы бывают с нижним и боковым подключением. Съемная защитная решетка позволяет очищать поверхности внутри. Технические характеристики:

• сталь толщиной 0,12 см;
• рабочее давление не превышает 0,89 МПа;
• мощность единственной панели 317-2376 Вт;
• мощность двухпанельных агрегатов 560-4203 Вт;
• мощность трехпанельных приборов 791-5931 Вт;
• количество теплоносителя максимум 6,6 литров;
• высота 30-70 см;
• глубина панели 1-2 см;
• длина 40-300 см;
• вес минимум 2,9, максимум 17,7 кг.

1. Панельные конструкции Конрад отечественного производства имеют разные параметры и бывают с нижним и боковым подключением. В комплекте идут краны Маевского, кронштейны, патрубки, заглушки и ножки для напольной установки. Эти агрегаты подходят для закрытых систем. Технические характеристики:

• опрессовочное давление – не выше 15 бар;
• рабочее давление – не больше 1 МПа;
• сталь толщиной 1,4 миллиметров;
• мощность единственной панели 501-1500 Вт;
• мощность двух панелей максимум 2571 Вт;
• объем теплового носителя доходит до 5,13 л;
• длина 53-128 см;
• высота 50 см;
• глубина панели 3 см;
• вес минимум 7,8, максимум 17,9 кг.

1. Радиаторы панельного типа Kermi делают в Германии. Подводка теплоносителя может быть боковой или нижней. Они монтируются только в автономные системы с давлением, не превышающим 8,7 бар. Приборы выпускаются в разной цветовой гамме под заказ. Стандартная расцветка белая. Технические характеристики:

• предельная температура теплового носителя – 110 градусов;
• рабочее давление не превышает 0,87 МПа;
• испытательное давление – не более 13 бар;
• сталь толщиной 1,4 миллиметров;
• мощность единственной панели 273-3144 Вт;
• мощность двухпанельных радиаторов 480-5424 Вт;
• мощность трехпанельных батарей доходит до 6567 Вт;
• объем теплоносителя 3,3-9,9 литров;
• длина 40-300 см;
• высота 30-50 см;
• глубина панели 5,9 см;
• вес минимум 7,8, максимум 17,9 кг.

1. Стальные батареи Prado производят в Ижевске. Они бывают с универсальным нижним и классическим боковым подключением. В комплект входит воздухоотводчик, заглушки, кронштейны и термостат.
   Технические характеристики:

• рабочее давление не превышает 0,88 МПа;
• испытательное давление 13,32 бар;
• мощность единственной панели 210-1555 Вт;
• мощность двух панелей 340-2519 Вт;
• сталь толщиной 1,4 миллиметров;
• количество циркулирующего теплоносителя максимум 5,69 литров;
• длина 40-300 см;
• высота 30 см;
• глубина 1-2 см;
• вес минимум 3,3, максимум 19,2 кг.

При выборе подходящей модели стального радиатора нужно учитывать его технические характеристики. Предварительно лучше провести необходимые расчеты и ознакомиться с отзывами покупателей о той или иной продукции.

Стальные панельные радиаторы отопления: что это?

Одной из разновидностей радиаторов отопления являются панельные приборы.

Устройство

Для изготовления панельного радиатора используется, как правило, тонкая сталь, листы которой помещаются под молот формовочного пресса — он создаёт в них множество канальцев для протекания теплоносителя.

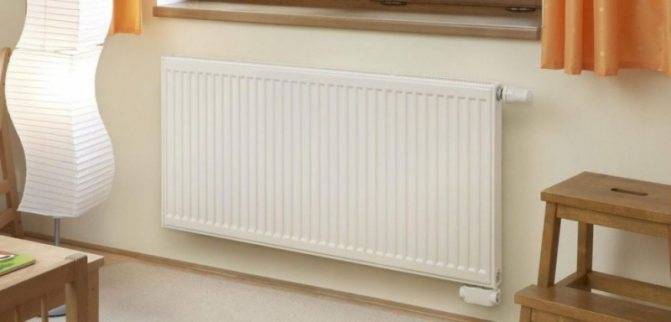

Фото 1. Стальной панельный радиатор отопления. Внутри прибора находится множество канальцев для протекания теплоносителя.

Потом два таких листа скрепляются воедино, образуя внутри себя длинную зигзагообразную линию для циркуляции горячей воды.

Важно! Радиатор может состоять из нескольких подобных сцепленных листов — от их числа зависит мощность

Технические характеристики

Эффективность работы устройства зависит от числа панелей и наличия конвекторов на них. Конвекторы же необходимы для увеличения интенсивности теплоотдачи от нагретого горячей водой металла в помещение. Кроме того, некоторые типы батарей могут закрываться кожухом, который тоже улучшает теплоотдачу, но затрудняет отчистку. Для удобности различения множества вариаций конвекторов их принято обозначать двузначными числами: первое — количество водопроводящих панелей, второе — количество конвекторов.

Выделяют:

• 10-тип. Одна отопительная панель без конвекторов и кожуха.
• 11-тип. В этой модели просто добавляется конвектор.
• 20-тип. Две водопроводящих пластины без П-образного конвектора.
• 21-тип. Внутри устанавливается один конвектор и все это помещается в кожух.
• 22-тип. Та же конструкция, отличие только в количестве конвекторов внутри — их два.

Кроме этих, существует ещё типы 30 и 33: они ничем не отличаются по устройству, но большее число деталей заметно увеличивает их мощность и эффективность работы.

Внимание! Радиаторы типа 30 и 33 из-за своей мощности и конвекции собирают очень много пыли, а также их, как правило, нецелесообразно монтировать в малых помещениях, поэтому при самостоятельном создании системы отопления лучше выбирать тип 22

Особенности

К техническим, экономическим и конструкционным особенностям панельных радиаторов относится:

• Низкая стоимость в сравнении с биметаллическими.
• Лёгкость всей конструкции, обеспечивающаяся за счёт применения тонких листов стали.
• Функциональность: возможно монтировать в квартире, доме, гараже, и даже на балконе, веранде или мансарде.

Плюсы и минусы

Преимущества:

• Именно эта отопительная система быстрее прочих конкурентов по нише передаёт тепло воздуху в помещении, то есть проявляет самую высокую теплопроводность.
• Очень простая и быстрая установка. Из всех отопительных решений монтаж легче только у комнатного костра.
• Горячая вода циркулирует по очень узким каналам, поэтому передача тепла от неё к металлу происходит быстро, а самого теплоносителя — воды — требуется для этого весьма мало. Благодаря такой конструкционной особенности прогреть остывшую воду можно очень быстро, что обеспечивает и третье преимущество.
• Энергоэффективность: приборы, которые требуются для работы радиатора (насос и нагревательный котёл) — не станут перерасходовать электроэнергию на циркуляцию и нагревание воды, поскольку для работы устройства нужно намного меньше жидкости, чем для биметаллических и чугунных батарей.

Листовая сталь обеспечивает лёгкость и экологичность радиаторов, благодаря чему достигается удобство транспортировки и широта горизонтов применения: от частных домов до детских садов.

Недостатки:

• Если хотя бы несколько раз слить воду из радиатора, допустив тем самым попадание воздуха внутрь, то велик шанс того, что в нём начнутся коррозийные процессы. Для нормальной и продолжительной работы устройства требуется постоянно поддерживать циркуляцию воды, а соответственно — держать насос всегда работающим.
• Хорошая теплопроводность — палка о двух концах. Малое количество воды в каналах системы и наличие насоса обеспечивает быструю смену остывших потоков воды горячими. Но если отключить насос, тонкая сталь радиатора очень быстро остынет и воздух в доме — тоже.

Характеристика и типоразмеры

В продаже встречаются панельные радиаторы различных видов, они отличаются между собой не только дизайном, но и имеют определенные размеры и мощность.

В зависимости от способа подключения теплоноситель подразделяют на два типа:

• С нижним подключением. В подобных моделях патрубки батареи размещены внизу. Их монтаж, как правило, осуществляется удобно, если трубы системы отопления проходят непосредственно в полу. Но в данном случае, необходимо учесть, что теплопотери будут большими.
• С боковым вариантом подключением. В радиаторах отводящий патрубок устроен снизу, а подводящий – сверху. Благодаря подобной конструкции прибор обеспечивает помещению равномерный обогрев. Исключением являются изделия, состоящие из многих секций, для них характерны значительные потери тепла.

Такие батареи могут выпускаться с различным количеством панелей, поэтому их классифицируют на следующие типы:

• Тип 10. Имеют вид однорядного прибора без комплектации конвекторными каналами.
• Тип 11. Состоят только из одной панели, но, в отличие от предыдущего типа, оснащены стальной обрешеткой, отвечающей за конвекцию воздуха.
• Тип 21. Устройство представлено двумя панелями, которые обеспечивают хороший обогрев помещениям большой площади.
• Тип 22. Конструкция прибора имеет две панели и обрешетку. Воздушные каналы в данном случае устроены с обеих сторон батареи.
• Тип 23. Является самым большим панельным изделием, в котором конструкция состоит из трех панелей, имеющих три ряда оребрения.

Размеры и дизайн

Металлические батареи представляют собой цельное изделие, поэтому теплоотдача напрямую зависит от их размера и количества . Каждая дополнительная панель увеличивает тепловую мощность прибора на 40-50%. Еще одним фактором, влияющим на эффективность обогрева, является конвекционное оребрение.

На рынке представлены радиаторы панельные таких видов:

1. Одна нагревательная панель без оребрения (обозначается как 10 тип).
2. Одна панель с оребрением (11 тип).
3. Две панели без оребрения (20 тип).
4. Две панели с одним конвекционным оребрением (21 тип).
5. Обе панели с оребрением (22 тип).
6. Трехпанельные выпускаются только 33 и 30 типа.

Первая цифра в обозначении указывает на количество нагревательных панелей, вторая – на количество конвекционных оребрений.

Длина отопительных приборов составляет от 400 мм до 3000 мм с шагом размера 10 см, а высота стандартных моделей – от 200 мм до 900 мм.

Радиаторы металлические не отличаются разнообразием дизайна, в то же время некоторые производители выпускают модели с гладкой лицевой поверхностью (немецкий производитель Керми радиаторы Plan или финский Purmo, серия Planora), или с широкими проточными каналами.

Радиаторы Zehnder (Швейцария) или радиаторы Арбония (Германия-Швейцария) трубчатого типа отличаются широким выбором вариантов исполнения, но стоимость таких изделий высока. Более доступны трубчатые радиаторы отопления российского производства (радиатор КЗТО, Сунержа и другие), средние цены на которые ниже стоимости зарубежных аналогов.

Основные производители

Один из самых известных производителей стальных панельных радиаторов — Kermi, Германия. Качество продукции высокое, а также при создании используются особые технологии, повышающие фактор теплоотдачи. Благодаря двум инновациям «Therm X2» и настройке клапанов предварительно сберегается около 10% энергии. В ассортименте есть радиаторы с нижним и боковым подключением. Выпускаются с популярными типами 11, 22 и 33.

Buderus, Германия. Используются в основном для отопления домов, других зданий, где температура теплоносителя не больше 110 градусов. Длины исполнений от 400 до 2900 мм, высоты от 350 до 850 мм. После доставки радиаторы полностью готовы к установке. Можно монтировать в системы с давлением примерно до 9 бар.

Korado, Чехия. Их основная деталь — пара пластин, которые представляют собой греющую поверхность. У компании широкий модельный ряд, поэтому человек можно спокойно подобрать необходимый ему стальной панельный радиатор отопления. Толщина стенок более 1,15 мм. Применяется в роли теплоносителя воды/водных веществ с температурой до 109 градусов Цельсия. Можно скрыто монтировать подводку труб.

DeLonghi, Италия. Они бесшумно работают, полностью отсутствуют открытые нагревательные детали, подогрев помещений происходит равномерно. Производитель гарантирует безопасность и надежность продукции.

PURMO, Финляндия. Финские стальные радиаторы набирают все большую известность в нашей стране. Ведь из-за доступности цен отечественные создатели не особо представлены на рынке приборов отопления. Цена/качество радуют покупателей, различный выбор размеров и типов радиаторов дает возможность подобрать отопительный прибор под своё место жительства, офис, другое здание. Отзывы говорят о продолжительном сроке службы, приятном внешнем виде, высоких характеристиках прибора. Также плюсом является тот факт, что производитель изготавливает радиаторы не только в белом цвете, но и хоть чёрном, красном и так далее. Можно выбрать цвет под заказ. Изготавливается из низкоуглеродистой стали. Возможны 4 вида подключения — боковое, седельное, диагональное, нижнее.

Среди производителей трубчатых стальных радиаторов стоит отметить Charleston, Германия. У них имеется боковое подключение, колончатая структура. Составлены из нескольких секций, которые сообщены сваркой. Применяются в закрытых системах, где радиатор не соприкасается с воздухом. Для горячего водоснабжения он не применим. Можно использовать не только для жилых помещений, но и для административных построек. Толщина стали стандартная, около 1,2 мм.

Arbonia, Германия. Их внешний вид довольно минималистичный, также можно выбрать цвет под заказ. Радиаторы не занимают большие площади из-за своих маленьких и узких габаритов — они высокие, но тонкие. Современный вид идеально подойдет для того, чтобы освежить дизайн своей территории. Он не похож на традиционные батареи.

Правила выбора

При покупке стального радиатора нужно помнить о нескольких правилах:

• Изготовление стальных отопительных приборов – сложный технологический процесс, требующий точного соблюдения технологии на всех этапах производства. Стоит приобретать продукцию только надежных производителей, предоставляющих гарантию на изделия и присутствующих на рынке как минимум 5-10 лет. В процессе эксплуатации хорошо зарекомендовали себя радиаторы европейских производителей (Korado (Чехия), Kermi (Германия), Buderus (Германия), Purmo (Финляндия, Польша) и других). Надежны и батареи турецких производителей, кроме того их цена на 20-30 % ниже по сравнению с европейскими марками. Радиаторы Конрад (Турция) адаптированы для российских условий эксплуатации и проходят внутреннюю антикоррозионную обработку. Панельные радиаторы отопления России также представлены на рынке рядом надежных производителей. Радиаторы Прадо (компания «Прогресс», Ижевск) присутствуют на рынке не первый год и заслужили доверие со стороны потребителей. Изготовление стальных отопительных приборов – сложный технологический процесс, требующий точного соблюдения технологии на всех этапах производства.
• Следует тщательно осмотреть радиатор на предмет механических повреждений (сколов, царапин, вмятин). Их наличие приведет к появлению ржавчины и выходу радиатора из строя.
• При выборе учитываются предполагаемые условия эксплуатации (давление, качество теплоносителя).
• Рассчитывать тепловую мощность следует тщательно. В отличие от чугунных или алюминиевых радиаторов нарастить мощность, добавив секции, не получится.

ПОСМОТРЕТЬ ВИДЕО

Надеемся вы сделаете правильный выбор!

Среди многих вариантов отопительного оборудования, доступных сегодня, особенно следует отметить биметаллические радиаторы. У них много плюсов, но весьма интересен их эксплуатационный период. Опыт показывает, что срок службы биметаллических радиаторов отопления достаточно велик. Но конкретные показатели могут изменяться в зависимости от того, как именно используется батарея.

Как правильно рассчитывается реальная теплоотдача батарей

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (tподачи + tобратки)/2 и воздуха помещения равна 70 °С. Величина зовется температурным напором, обозначается Δt. Расчетная формула:

Подставим известное значение температурного напора и получим такое уравнение:

(tподачи + tобратки)/2 — tвоздуха = 70 °С

Какую теплоотдачу мы получим, если в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, в нее подставляем значение комнатной температуры +22 °С и ведем расчет в обратном порядке:

(tподачи + tобратки) = (70 + 22) х 2 = 184 °С

Зная, что разность температур в подающем и обратном трубопроводах не должна превышать 20 °С, определяем их значения следующим образом:

• tподачи = 184/2 + 10 = 102 °С;
• tобратки = 184/2 – 10 = 82 °С.

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что вода в подающем трубопроводе нагреется до 102 °С, а температура воздуха в комнате – до +22 °С.

Первое условие невыполнимо, поскольку современные бытовые котлы нагреваются до 80 °С (максимум). Значит, радиаторная секция никогда не отдаст заявленные 200 Вт тепла. Да и температура теплоносителя в системе частного дома редко поднимается выше 70 °С, тогда DT = 38 °С, а не 70 градусов. То есть, реальная теплоотдача прибора вдвое ниже паспортной.

Медный радиатор

Этот вид батареи не самый популярный, во многом из-за завышенных цен. Но в виду своих технических характеристик эти модели могут составить серьезную конкуренцию биметаллическим моделям.

В чём заключается их преимущество? На самом деле эти изделия производятся из меди высокого качества. В неё не добавляются какие-либо примеси, что влияет на повышение прочности устройства.

Также медные радиаторы имеют много преимуществ, которые выгодно отличают их от других моделей. Например, высокий КПД. В сравнении с чугунными радиаторами, мощность медных батареи выше в 5 раз. Они нагревают комнату буквально за минуты, при этом минимальное затрачивают энергию.

Медь — это тот материал, который может препятствовать образованию различных болезнетворных микроорганизмов, которые могут навредить здоровью человека.

Эти агрегаты могут быть установлены как а квартиры, где действует центральная система отопления, а также, в многоэтажных домах, где присутствует индивидуальное отопление. Также стоит заметить, что такие модели не страшатся серьёзных гидроударов.

Их можно использовать с высокотемпературными носителями, которые могут разогреваться до полутора тысяч градусов по Цельсию.

Медь отлично «уживается» с антифризом. Если радиатор покрыт медью, то он не нуждается в обработке в виде покраски, что положительным образом отражается на отдаче тепла.

Медь устойчива к образованию коррозии. Можно отметить и длительный срок эксплуатации. Медные батареи всегда привлекательно выглядят. Также можно отметить многообразие различных стилей, видов, форм и размеров, что позволяет вписать медный радиатор в современный интерьер.

Наконец ещё один плюс — это высокая экономичность. Этот критерий очень важен, когда выбираете радиатор.

Существуют и недостатки, которые присущи медным радиатором. Среди этих недостатков можно выделить высокую стоимость, а также требования, которые предъявляются к материалу труб. Также эти требования касается и качества теплоносителя.

Медные батареи могут соединяться только с медными трубопроводами. В противном случае начнёт проявляться химический процесс, который может привести к коррозии, а также разрушению изделий.

Какой же выбор всё-таки сделать, подбирая радиатор для квартиры? Можно учитывать не только технические характеристики, но и условия работы центральной отопительной системы. Этим и обуславливается выбор деталей.

Есть ещё множество критериев, на которые стоит смотреть, чтобы выбрать радиаторы. Например, рабочее давление

Узнать его величину можно в паспорте изделия, при этом нужно обращать внимание не только на этот фактор. Помните, что указанная цифра может быть превышена практически в полтора раза. Нужно учесть не только этот момент, но также эксплуатационные особенности ваших коммунальных служб

Ведь именно перепады рабочего давления могут стать причиной выхода из строя современных радиаторов

Нужно учесть не только этот момент, но также эксплуатационные особенности ваших коммунальных служб. Ведь именно перепады рабочего давления могут стать причиной выхода из строя современных радиаторов.

В пятиэтажных домах, которые выполнены в старой планировке, давление может доходить до 8 атмосфер. При этом современные многоэтажки могут похвастаться давлением в 15 атмосфер

Поэтому важно, чтобы ваш радиатор противостоял гидроударам. Для того, чтобы уберечь изделия от гидроудара в квартирах, важно объективно оценивать работы коммунальщиков, также отдавать предпочтение при выборе тем моделям, которые могут похвастаться высокой степенью противостояния гидроударом

На что обратить внимание при выборе?

Чтобы определить, какие лучше панельные радиаторы отопления среди многообразия моделей различных производителей, нужно сравнить между собой их основные параметры.

Тип панельного радиатора

Радиаторы могут иметь различное количество панелей и конвекторов, что указывается в их маркировке по типу. Маркировка по типу содержит две цифры, первая из которых показывает количество панелей, а вторая – конвективных элементов. К примеру, тип 21 – две панели, к одной из которых приварен конвектор.

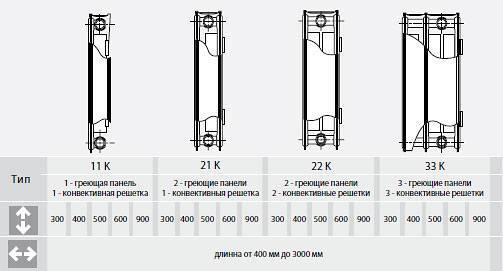

Типы панельных радиаторов.

Геометрические размеры панели.

К основным геометрическим размерам панели относятся ее длина, высота и ширина, а также шаг расположения циркуляционных каналов. Эти размеры определяют площадь теплоотдачи, которая напрямую влияет на эффективность прибора.

Основные геометрические размеры.

Геометрические размеры конвективного элемента

К ним относятся глубина конвектора, количество изгибов и толщина металла. Глубина и число изгибов определяют площадь поверхности теплоотдачи, толщина материала влияет на инерционность отопительного прибора.

Диаметр присоединительной резьбы

В большинстве случаев в стальных радиаторах используются присоединительные патрубки с внутренней резьбой диаметром 1/2 дюйма либо наружной диаметром 3/4 дюйма. По желанию покупателя радиатор может комплектоваться переходниками одного из вышеперечисленных вариантов.

Присоединительные размеры.

Удельная масса (в кг/м) и емкость (в л/м)

Удельная масса позволяет оценить весовое совершенство модели. В то же время, чем выше данный параметр, тем отопительный прибор обладает большей инерционностью.

Удельная емкость (количество теплоносителя на метр длины радиатора) является одним из параметров, напрямую влияющим на тепловую мощность прибора.

Качество покраски

Применяемая при производстве панельных радиаторов конструкционная сталь подвержена коррозии, поэтому немаловажным фактором для обеспечения их долговечности является качество окраски. Перед покупкой, особенно если производитель не принадлежит к именитым брендам, следует тщательно осмотреть изделие на наличие дефектов лакокрасочного слоя.

Радиатор с одной панелью и конвективной вставкой (тип 11).

Рабочие характеристики

К рабочим характеристикам панельных радиаторов отопления относятся:

• рабочее давление (10 атм);
• максимальное давление (в 1,5 раз выше рабочего);
• максимальная температура (110°С);
• тепловая мощность (см. таблицу 1).

Таблица 1 — Сравнение тепловой мощности радиаторов длиной 1000 мм.

Тип	Монтажнаявысота, мм	Тепловая мощность, Ватт/м (в числителе – для 90/70/20°С, в знаменателе – для 75/65/20°С)
Purmo Compact	Radik Klasik	KermiTherm X2
11	300	686 / 546	665 / 533	745 / 598
400	895 / 711	855 / 683	947 / 760
500	1093 / 868	1044 / 831	1147 / 918
600	1283 / 1018	1234 / 979	1346 / 1076
900	1800 / 1427	1810 / 1432	1926 / 1534
21	300	954 / 761	943 / 748	930 / 742
400	1210 / 963	1184 / 937	1182 / 941
500	1456 / 1156	1416 / 1118	1427 / 1135
600	1691 / 1340	1642 / 1294	1664 / 1323
900	2356/1861	2298 / 1802	2314 / 1830
22	300	1211 / 961	1194 / 950	1276 / 1022
400	1540 / 1221	1517 / 1204	1605 / 1283
500	1857 / 1470	1828 / 1447	1930 / 1540
600	2163 / 1709	2128 / 1680	2249 / 1791
900	3033 / 2388	2968 / 23335	3164 / 2503
33	300	1698 / 1347	1679 / 1331	1837 / 1461
400	2146 / 1699	2168 / 1716	2314 / 1837
500	2576 / 2035	2626 / 2075	2773 / 2197
600	2988 / 2356	3056 / 2411	3214 / 2542
900	4143 / 3260	4184 / 3286	4391 / 3467

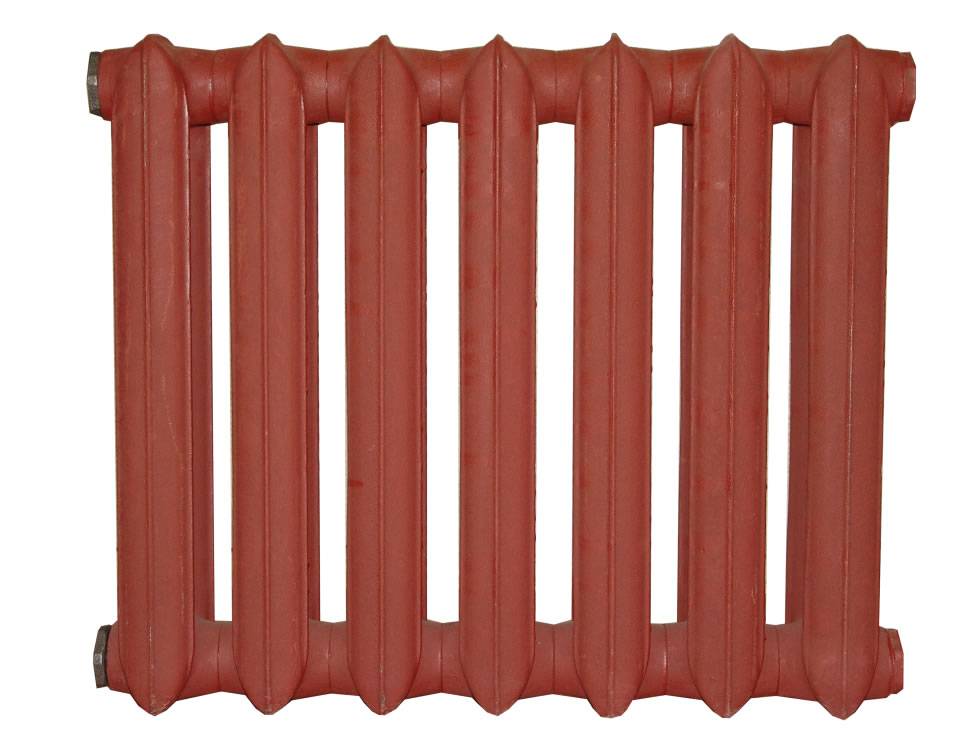

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра — 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и начали поставлять на рынок в том числе и чугунные радиаторы в ретро-стиле, отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно же, и такие батареи. Размеры их могут быть разными. На рынке существуют низкие, стандартные и высокие модели этого типа. Приблизительные размеры чугунных радиаторов отопления разных видов можно посмотреть в таблице ниже.

Габариты чугунных батарей

Очень часто стильные чугунные ретро-радиаторы имеют небольшие ножки. В этом случае высота рассчитывается, конечно же, с их учетом.

Расчет радиаторов Kermi

Перед определением мощности нужно определиться с маркой стальных панельных батарей. Естественно, доверять можно лидерам. Практически вне конкуренции сегодня немецкие стальные радиаторы Kermi. Вот и рассчитаем мощность по таблицам этого производителя.

Пусть решили установить одну из новых моделей Kermi Therm X2 Plan. По таблице, в которой указаны мощности всех имеющихся моделей, находим подходящие значения. Точного совпадения искать не стоит, ищите значение, которое чуть больше, чем рассчитанное (в теплотехнике лучше иметь хоть небольшой запас «на всякий случай»). В таблице подходящие для нашего случая варианты отмечены красными квадратиками. Пусть для нас более приемлема высота 505мм (указана вверху таблицы). Больше других привлекают менее длинные (1005мм) панельные радиаторы 33 типа

Если нужны еще более короткие, можно обратить внимание на модели с высотой 605мм

Таблица расчета тепловой мощности стальных радиаторов Kermi (кликните для увеличения размера)

Популярные производители

Стальной панельный радиатор Buderus Logatrend K-Profil 33/500/700

Стальные радиаторы присутствуют в каталоге всех известных производителей теплотехники.

• Kermi — немецкий промышленный гигант. Отличительная особенность линейки панельных теплообменников — небольшая устойчивость к перепадам давления. Максимальный показатель — 9 Атм при температуре антифриза 110 оС. Таким образом kermi устанавливают исключительно в частных домах.
• Rommer — китайский бренд, в линейке только 4 модели панельных стальных радиаторов, которые отличаются высотой. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil оборудован нижними штуцерами, Compact — боковым. Цифры в обозначении говорят о высоте прибора. Длина варьируется от 40 до 200 см. Производитель заявляет для всех моделей максимальное давление 13,5 Атм, что достаточно для монтажа в квартирах. Покрытие многослойное, с использованием технологии фосфатирования. Изделия прошли сертификацию по Европейским стандартам, поэтому не доверять качеству оснований нет.
• Будерус, Германия. Известный бренд, стальные радиаторы которого выдерживают до 10 Атм и температуру до 120 градусов.
• Лемакс — российский производитель отопительного оборудования. В ассортименте любая продукция от котлов до батарей. Основу ассортимента теплообменных устройств составляют стальные панельные радиаторы Valve Compact и Compact. Первый вариант предназначен для нижнего подключения, второй для бокового. Отдельно представлена линейка гигиенических радиаторов. В конструкции отсутствуют детали для улучшения конвекции и декоративные решетки, что облегчает уборку, меньше способствует скапливанию пыли.

Кроме указанных заслуживают доверия бренды: Лидея (Белоруссия), Конрад и Прадо (оба Россия).

Общие сведения

Некоторые задаются таким вопросом, на что в первую очередь необходимо обращать внимание при выборе стальных радиаторов отопления? Ассортимент стальных обогревательных приборов на сегодняшний день очень разнообразный. С одной стороны, есть из чего выбирать, а с другой стороны большой выбор может вызвать чувство растерянности

Стальные радиаторы, в первую очередь, могут отличаться заводом производителем. Также они могут различаться по цветовой гамме, по размерам, по ценовой категории, по размерам или по дизайнерским особенностям. Стальные радиаторы на сегодня являются вполне достойной заменой чугунным радиаторам, которые еще не так давно лидировали по популярности.

Устройство стального радиатора

Отопительные радиаторы из стали не рекомендуется устанавливать в таких помещениях, где наблюдается повышенный уровень влажности, таким образом, для ванной комнаты они никак не подойдут. На сегодняшний день стальные обогревательные приборы можно увидеть не только в частных домах, но также и в магазинах, в офисах, в загородных коттеджах. Это объясняется их невысокой стоимостью, и в то же время, красивым и стильным дизайном.

Стоимость стальных радиаторов отопления, в первую очередь, зависит от их показателей мощности и размеров. Иногда одни стальные радиаторы, обладающие аналогичными параметрами, стоят дороже, чем другие, только из-за более раскрученного бренда. Поэтому задумайтесь, стоит ли переплачивать лишние деньги. Разумеется, что отечественные приборы будут стоить несколько дешевле, чем те, которые производятся в Европе. А вот по размерам и рабочим параметрам они могут и не отличаться или отличаться, но не существенно.

Классификация и размеры стальных радиаторов

Для того чтобы подобрать наиболее подходящий радиатор, необходимо принять во внимание следующие нюансы:

• От того, насколько глубоко и низко будет расположен отопительный прибор, зависит более равномерный обогрев всего помещения.
• Необходимо, чтобы радиатор был оснащен таким элементом, как кран Маевского, так как это сделает возможным стравливание лишнего воздуха из системы. Также желательно, чтобы радиатор был оснащен кранами для прерывания воды. Могут возникнуть непредвиденные аварийные ситуации, и такие краны будут весьма кстати.
• Если радиатор отопления устанавливается под окном, то его ширина должна быть не меньше, чем 50-70% от ширины оконного проема.
• Для того чтобы отопительный радиатор был более практичным, можно выбрать такую модель, которая оснащена терморегулятором. Такой элемент может быть как ручным, так и автоматическим.

Требования для установки радиатора отопления

Чугунные радиаторы отопления для дома. Сразу нет!

Прежде, чем проводить сравнительный анализ, придется сразу отсечь чугунных представителей. Почему? Отечественные батареи из чугуна имеют немало существенных недостатков, но слабая устойчивость к высокому давлению и некачественные межсекционные прокладки – главные из них. Чугунные батареи требуют перед установкой обязательного разбора и замены прокладок. В противном случае, в системе обязательно появляется течь, особенно при наличии антифриза в качестве главного теплопроводника. Самостоятельный разбор и замена прокладок – оптимальный вариант, но далеко не каждый может это сделать своими руками. При обращении к профессионалам чугунная батарея окажется по себестоимости дороже биметаллической или алюминиевой. Именно поэтому, несмотря на приемлемые цены, высокую коррозионную стойкость и долгий срок службы, эти радиаторы не являются по-настоящему экономными и устанавливаются крайне редко. Другое дело – биметаллические и алюминиевые радиаторы — лучше их ставить в дом.

Расчет панельных стальных радиаторов

Чтобы рассчитать необходимую мощность необходимо сделать следующее: сначала необходимо рассчитать объем всего помещения. Полученный объем умножаем на 41 Вт. Мощность в 41 Вт – это средний показатель мощности, который необходим для нормального обогрева 1 кубометра помещения. В случае если расчет производится для помещения находящегося в углу здания, мощность в 41 Вт потребуется заменить более высоким значением.

Мощность стальных радиаторов Kermi

Панельные стальные радиаторы обладают и некоторыми недостатками, как говорят нам отзывы. Перед тем, как выбрать, какие лучше панельные радиаторы отопления, необходимо ознакомится с этими недостатками:

Недопустимо, чтобы происходил контакт внутренней поверхности устройства с кислородом. Поэтому такие радиаторы не могут находиться долгое время без воды. Такой период может составлять не больше двух недель.
Металлические панельные радиаторы отопления рассчитаны на сравнительно невысокое рабочее давление. Максимально допустимый показатель для таких отопительных приборов составляет 9 атмосфер. Панельные радиаторы из стали подходят только для малоэтажных домов, поэтому лучше всего использовать их для систем отопления в частном или загородном доме. К тому же, они не способны выдержать сильные гидравлические удары, а такое явление в многоэтажных домах не редкость.
Чтобы стальной плоский радиатор отопления не подвергался влиянию коррозии, необходимо протестировать уровень рН воды

Важно, чтобы он был как можно более стабильным. В случае с отопительной системой централизованного отопления уровень рН воды контролировать невозможно.

Панельное отопление также может использовать и инфракрасные панели. Инфракрасные радиаторы отопления – это довольно новая разработка. Инфракрасные батареи отопления обогревают не воздух, а предметы, находящиеся вокруг. Вследствие этого – предметы начинают отдавать тепло.
