Применение стальных радиаторов отопления — типы и размеры батарей

Популярность устройств

Большинство людей перед установкой задаются вопросом относительно того, как правильно выбрать радиаторы отопления. какая основная задача при их выборе? В современном мире существует широкий ассортиментный ряд таких систем. Это прекрасно, так как присутствует в выборе многообразие, однако такое многообразие вызывает чувство неопределенности у покупателя. Ведь большинство такой продукции изготавливает множество производителей, отличаются по дизайну, цветовой гамме и прочим особенным категориям.

Стальные виды радиаторов сейчас признаются самым популярным видом среди обогревательных конструкций,

Стальные радиаторы отопления представляют собой устройство для утепления и согрева квартир и домов, оборудование имеет пару листов из нержавеющей стали, сваренных между собой, имеющих водное пространство, или место для воды. Батареи из стали не стоит ставить в местах с влажной температурой, в банных и ванных комнатах это оборудование монтировать нельзя, так как оно испортится.

Устройство стального радиатора

Тепловая отдача современных моделей

По тепловым характеристикам современные образцы изделий на основе чугуна отличаются большим разнообразием. Соответствующие модели из Чехии имеют высокие показатели по эффективности обогрева жилых пространств. Образцы под наименованием Viadrus STYL 500 состоят из секций, каждая из которых позволяет развивать тепловую мощность порядка 0,14 кВт. При этом ее сегменты почти в два раза легче и меньше по габаритам большинства известных отечественных моделей.

Секция батарей Viadrus STYL 500 вмещает в себе 0,8 литра теплового носителя. Российские аналоги с примерно тем же объемом имеют чуть меньшую отдачу, соответствующую показателю в 0,102 кВт. Они немного уступают чешским изделиям, но превосходят МС-140.

Простой расчет

Для простейшего расчета тепловой мощности батареи, в которой нуждаются помещения площадью 25 м2, потребуется вычислить объем комнаты: 25 м2 умножить на высоту 2,5 метра, получается 62,5 куб. метра. Результат вычислений умножить на удельную мощность, значение которой выбирается в зависимости от типа помещения. Для панельного дома она равен 0,041 кВт на м3. При окончательном подсчете получается: 62,5х0,041=2,562 кВт, что является показателем общей тепловой мощности, которой будет достаточно для обогрева площади в 25 м2.

Согласно простой формуле расчета далее итог вычислений делится на мощность одной секции: 2,562/0,14 кВт = 18,3. Это значение округляется до 19-ти, получается искомое число звеньев в батарее. Потребуется купить две батареи с 10 и 9 сегментами.

Сложный способ

Формула расчета тепловой нагрузки Этот метод предусматривает использование сразу двух параметров: общей потребности обогреваемого объекта в тепле и тепловой отдаче одной секции радиатора (это значение берется из технических справочников). При вычислении первого из этих показателей учитываются следующие факторы:

• площадь обогреваемого помещения;
• этажность здания;
• высота потолка в квартире;
• наличие в доме кондиционера и отопительного камина;
• количество и общая площадь окон.

Также учитывается наличие утепления на стенах, на полу и потолке.

Потребность в количестве тепла для выбранного помещения находится в следующей последовательности:

1. Определяется его объем (площадь перемножается с высотой).
2. Результат умножается на 41 Ватт (согласно СНИП такое количества тепла нужно для комфортного обогрева одного 1 куб. метра жилой площади).
3. Полученный результат корректируется в зависимости от точного значения высоты потолка.

Как правильно выбрать радиаторы

Одной из важных характеристик, влияющих на выбор отопительного оборудования, считается мощность. Кроме нее есть еще целый ряд характеристик, существенно влияющих на выбор стальных батарей, которыми следует руководствоваться при их покупке.

Размер устройства должен соответствовать площади отапливаемого помещения. Без учета отдельных нюансов можно считать, что для обогрева 1 м2 площади требуется 0,1 кВт тепловой энергии.

Теплоотдача стальных приборов, применяемых в системе отопления, напрямую зависит от их площади. Так, длина устанавливаемого под окном радиатора должна составлять около 60-70% ширины оконного проема.

При выборе наиболее подходящей модели не лишним будет учесть такие тонкости:

• максимально практичными считаются приборы с ручным или механическим терморегулятором;
• избежать аварий или свести риск затопления к минимуму позволит установка шарового крана, который перекрывает поступление теплоносителя;
• для обеспечения эффективности отопительной системы требуется периодически удалять воздух, скапливающийся внутри – для этих целей подойдет кран Маевского.

Еще один из критериев выбора – репутация производителя и дополнительные услуги, предлагаемые при покупке товара. Так, предпочтение нужно отдавать тем фирмам, которые предоставляют услуги по монтажному, эксплуатационному и сервисному обслуживанию реализуемых приборов из стали.

Устройство приборов из стали

Все без исключения металлические конструкции разработаны с учетом максимальной эффективности в разных режимах эксплуатации. Стальные радиаторы подходят для использования как в частном домостроении, так и в условиях централизованного теплоснабжения. Сырьем для их производства служат высокопрочные марки стали.

Благодаря тщательному подбору материала удается достичь высоких технических характеристик устройств. Известные торговые марки для изготовления приборов используют сталь холодного проката толщиной 1,25-1,75 мм. В результате механическая прочность готовых изделий сохраняется на очень высоком уровне. Не вызывают сомнений и остальные технические показатели. В зависимости от конструктивных особенностей выделяют 3 группы стальных радиаторов.

Секционные

Отопительные приборы данной группы характеризуются повышенной прочностью. Их можно использовать в системах с высоким рабочим давлением теплоносителя — они без труда переносят 10-16 атмосфер. Внешне устройства напоминают знакомые еще с советских времен чугунные батареи. Однако современные приборы  намного надежнее, практичнее и долговечнее.

Своим названием устройства данного типа обязаны конструкции. Они собираются из нескольких отдельных секций при помощи точечной сварки. Технологически выполнить это довольно сложно. Поэтому секционные варианты самые дорогие из всего семейства стальных радиаторов.

Панельные

Данные отопительные приборы удачно сочетают в себе свойства радиаторов и конвекторов. Их производят в форме панелей с разными линейными параметрами и простой конструкцией. Панель представляет собой две металлические пластины с рельефными выступами, полученными в результате штамповки. Вертикальные каналы сделаны не для красоты, а для циркуляции теплоносителя.

Во многих моделях с тыльной стороны есть приваренные П-образные ребра. Эти дополнительные элементы улучшают теплоотдачу приборов. Они выполнены из тонкой стали холодного проката и играют основную роль в формировании конвекционных потоков. Габариты панельных радиаторов колеблются в широком диапазоне. Высота варьирует в пределах 300-900 мм, а ширина может составлять от 400 до 3000 мм. Эти размеры принято считать стандартными. Существуют еще вертикальные и удлиненные варианты.

Глубина изделий может изменяться незначительно и по максимуму составляет 170 мм. Она полностью зависит от количества панелей. В состав одного радиатора их может входить не более трех. Если несколько панелей соединяются в одну конструкцию, то боковые части обязательно закрывают декоративными кожухами.

По способу монтажа существуют варианты с боковым, нижним и универсальным подключением. Следует учесть, что модели с нижним подключением часто комплектуются встраиваемым термостатом. Поэтому цена их в розничной сети несколько выше. Наличие термостата не является определяющим фактором для приобретения радиатора. Клапан всегда можно установить самостоятельно через термостатический вентиль.

Kermi FKO 12 тип 300×700

Панельным радиаторам свойственны следующие характеристики:

• рабочее давление — от 6 до 8,5 атмосфер
• нагрузка опрессовочная — не более 13 атмосфер
• максимально возможная температура теплоносителя — 110-120 градусов Цельсия

Сравнительно низкие показатели давления теплоносителя ограничивают использование приборов в централизованных системах отопления. Они не всегда подходят для монтажа в высотных зданиях.

Трубчатые

По сравнению с панельными, эти приборы используют намного реже из-за их высокой стоимости. Они состоят из нескольких вертикальных или горизонтальных рядов стальных труб. Между собой магистрали соединяются коллекторами. Подобная конструкция характеризуется высоким уровнем теплоотдачи. Устройство очень быстро нагревается и так же быстро отдает полученное тепло в окружающее пространство.

Управлять режимом работы позволяет кран на радиатор отопления или автоматический регулятор. Дизайн трубчатых вариантов весьма разнообразен. Нередко их производят в виде предметов обстановки. Вне зависимости от внешнего вида рабочие характеристики остаются достаточно высокими:

• рабочее давление — 12 атмосфер
• опрессовочное давление — 25 атмосфер
• максимальная температура теплоносителя — 120 градусов Цельсия

Благодаря таким параметрам трубчатые радиаторы можно устанавливать во всех без исключения централизованных системах теплоснабжения. Они выдержат гидроудары, которые могут возникнуть во время испытательного запуска системы.

Основные типы вертикальных радиаторов

При всём разнообразии ассортимента выпускается всего три основных типа радиаторов, которые, в свою очередь, отличаются многочисленными дизайнами, тепловой мощностью и размерами.

Секционные

Представляют собой сборные конструкции. При необходимости часть секций можно добавлять, удалять или заменять. Внутри каждой из них имеется вертикальный канал для циркуляции теплоносителя, а снаружи – стальная пластина для повышения теплообменной площади. Они аккуратные, подходят для многих стилей, имеют сравнительно небольшую массу, высотой бывают до двух метров, недорогие. Однако подходят только для использования в автономных системах отопления при стабильном давлении и регулируемых температурах.

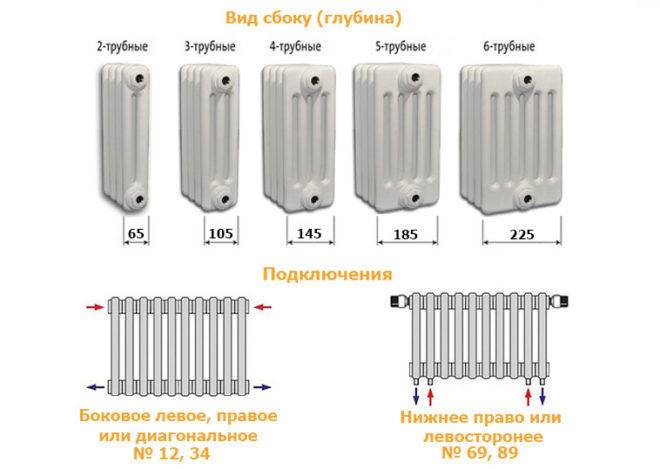

Стандартные секционные параметры для вертикальных радиаторов отопления

Панельные

Состоят из аккуратных тонких панелей, которые изготавливаются из двух штампованных листов металла. При их соединении образуются внутренние вертикальные каналы, по которым циркулируют теплоносители. Бывают разных конструкций: от 1 до 3 соединённых панелей. Большинство моделей оснащены конвекторами (тонкими металлическими пластинами в виде гофры) для обеспечения дополнительной теплоотдачи, которых бывает от одной до трёх в одном радиаторе. Выпускаются и без конвекторов.

Панельные радиаторы

Трубчатые

Состоят из неразборных секций-труб, соединённых методом сварки внизу и вверху с коллекторами. Эти вертикальные радиаторы самые распространённые. Выпускаются с разным количеством секций, бывают самых причудливых форм (трубками не только круглыми, но и с квадратным сечением, с волнистыми изгибами, пересекающимися и др.).

Трубчатые радиаторы Arbonia 350 мм высотой

Эти конструкции самые надёжные, устойчивы к перепадам давления, безопасны из-за отсутствия острых углов. Но обладают невысокой теплоотдачей, поэтому требуется постоянная поддержка теплоносителей, что снижает экономию. Сварочные швы уязвимы при резких перепадах давления.

Монтаж металлических панельных батарей с нижним подключением

Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.

Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:

Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.

Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

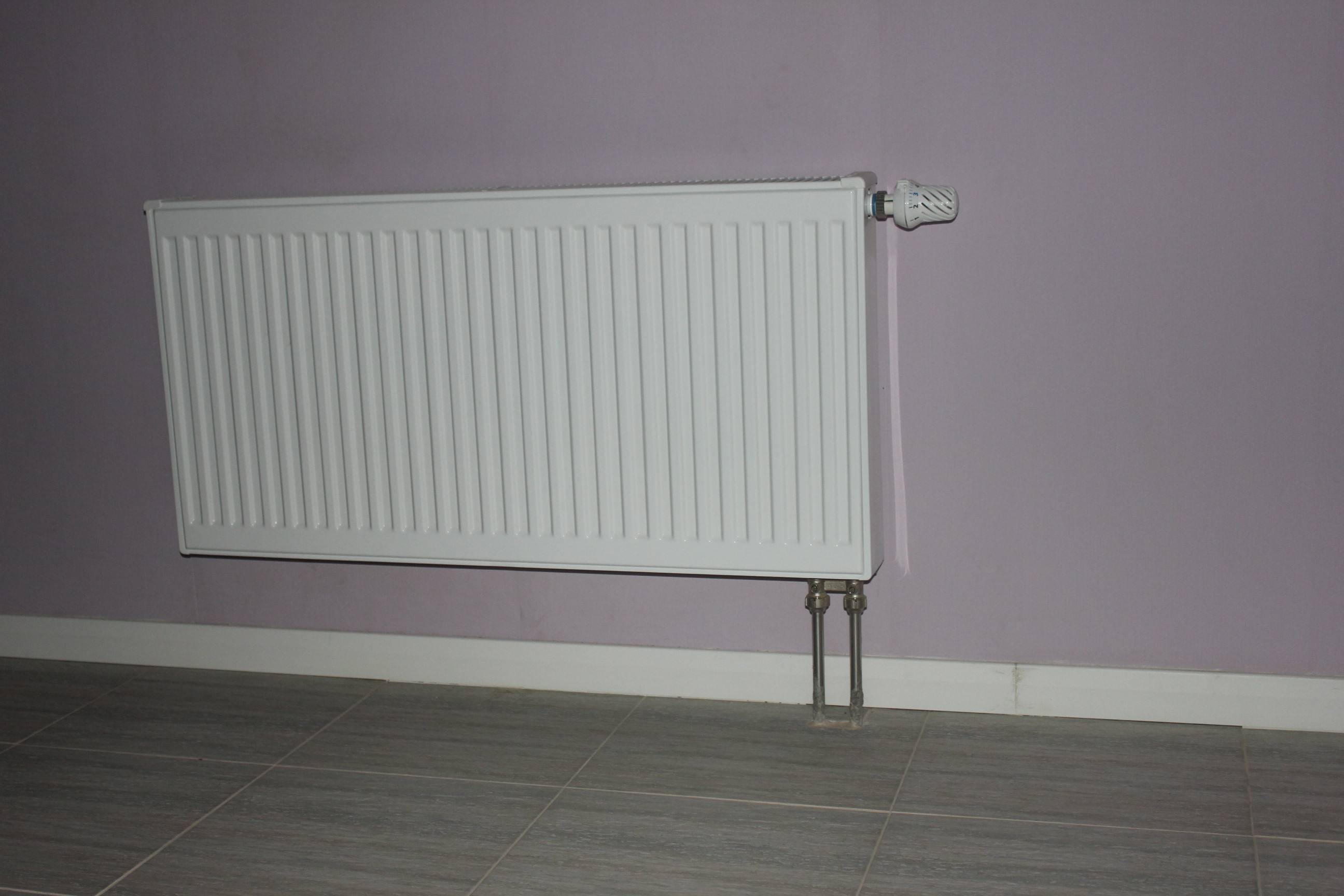

Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.

При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.

Завершение монтажа и работа радиатора

После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.

Описание стальных радиаторов отопления

При относительно невысокой стоимости, сталь обладает высокой прочностью, пластичностью, гибкостью, теплопроводностью и хорошей плавкостью при сварке.

Главным недостатком является невысокая устойчивость к коррозии. У разных производителей толщина стали варьируется от 1,5 до 1,25 мм, и чем больше этот показатель, тем изделие качественнее.

Теплоотдача

Радиаторы из стали быстро нагреваются и обладают высокой теплоотдачей на уровне 200-1800 Вт. Возможны и большие показатели в зависимости от габаритов, производителя и типа модели.

Рабочее давление

Вследствие большого количества сварочных швов стальные радиаторы не выдерживают сильного напора, иногда возникающего в системах центрального отопления. Рабочее давление зависит от типа радиатора и различно у панельных и трубчатых конструкций. У первых оно составляет 6-10, у вторых — 8-15 атмосфер.

Температура теплоносителя

Температура теплоносителя может доходить до 110—120 °С.

Обычно такая температура не бывает в централизованных системах отопления.

В то же время этот показатель может значительно улучшить свойства небольшой автономной системы.

Устройство: плюсы и минусы

Принцип работы стального радиатора не отличается от батарей из других материалов. Панель обогрева подключается к трубе, по которой подаётся теплоноситель. Давление и температура регулируется краном. Радиаторы крепятся к трубам подачи теплоносителя сбоку или снизу.

Применительно к внутренней конструкции полостей различают панельные, трубчатые и секционные батареи.

Плюсы:

• Дешевле батарей из алюминия и чугуна.
• Разнообразие предложения на рынке.
• Высокие показатели теплоотдачи.
• Простота конструкции.
• Небольшой вес и удобство монтажа.

Минусы:

• Уязвимость перед коррозией. Производители пока не нашли надёжной защиты от коррозии, хотя есть варианты в той или иной степени облегчающие эту проблему.
• Не выдерживают высокого давления из-за сварных швов.
• Среди отзывов потребителей часто встречаются упоминания о том, что на стальных радиаторах плохо держится краска, случается отшелушивание декоративных покрытий.

Подходит для обогрева загородного или частного дома. В централизованной системе отопления, которая чаще всего встречается в многоквартирных домах, — ржавеет при сливе теплоносителя, не выдерживает давлений при гидравлических испытаниях, плохо реагирует на кислород, попавший через систему труб.

Внимание! Не рекомендуется устанавливать во влажных помещениях

Технические характеристики

Роберт Зендер стал разработчиком данной системы отопления, это устройство изначально готовилось как охлаждающая основа под моторные составляющие мототехники, но с развитием технологий и течением времени это оборудование стало отопительным. Спустя десятилетия эти продукты стали применяться в промышленности и в этой сфере человеческой деятельности.

Нужно выявить определенные уникальные критерии и технические характеристики стальных батарей отопления .

• для производства такого обогрева применяется высококачественный металл, и твердые металлы, что может дать устойчивость к различным ударам и нагрузкам. Такое оборудование наиболее удачно подойдет для частных строительных планов, срок службы в таком случае увеличивается, так как в индивидуальных застройках меньшие упоры и нагрузка, нежели в многоэтажных зданиях;
• применяются простые технологии и методики, благодаря этому цена на такие изделия оптимальная, что позволяет приобретать любой вид на свое усмотрение, который подойдет для разнообразных типов зданий;
• обладание стабильности к различным атакам, ведь сварка происходит открыто, без различных химических средств, поэтому не страшны гидравлические нагрузки; внешняя оболочка основной отличительный признак таких батарей, так как железо может быть покрашено в различную цветовую гамму, которая продается в магазинах, может быть уплотнена секциями, благодаря стали может обогревать здание различных масштабов;
• универсальное средство, можно монтировать на любые крепления, однако в комплекте они присутствуют, поэтому данное оборудование можно самостоятельно быстро и четко вмонтировать.

Основные производители

Один из самых известных производителей стальных панельных радиаторов – Kermi, Германия. Качество продукции высокое, а также при создании используются особые технологии, повышающие фактор теплоотдачи. Благодаря двум инновациям “Therm X2” и настройке клапанов предварительно сберегается около 10% энергии. В ассортименте есть радиаторы с нижним и боковым подключением. Выпускаются с популярными типами 11, 22 и 33.

Buderus, Германия. Используются в основном для отопления домов, других зданий, где температура теплоносителя не больше 110 градусов. Длины исполнений от 400 до 2900 мм, высоты от 350 до 850 мм. После доставки радиаторы полностью готовы к установке. Можно монтировать в системы с давлением примерно до 9 бар.

Korado, Чехия. Их основная деталь — пара пластин, которые представляют собой греющую поверхность. У компании широкий модельный ряд, поэтому человек можно спокойно подобрать необходимый ему стальной панельный радиатор отопления. Толщина стенок более 1,15 мм. Применяется в роли теплоносителя воды/водных веществ с температурой до 109 градусов Цельсия. Можно скрыто монтировать подводку труб.

DeLonghi, Италия. Они бесшумно работают, полностью отсутствуют открытые нагревательные детали, подогрев помещений происходит равномерно. Производитель гарантирует безопасность и надежность продукции.

PURMO, Финляндия. Финские стальные радиаторы набирают все большую известность в нашей стране. Ведь из-за доступности цен отечественные создатели не особо представлены на рынке приборов отопления. Цена/качество радуют покупателей, различный выбор размеров и типов радиаторов дает возможность подобрать отопительный прибор под своё место жительства, офис, другое здание. Отзывы говорят о продолжительном сроке службы, приятном внешнем виде, высоких характеристиках прибора. Также плюсом является тот факт, что производитель изготавливает радиаторы не только в белом цвете, но и хоть чёрном, красном и так далее. Можно выбрать цвет под заказ. Изготавливается из низкоуглеродистой стали. Возможны 4 вида подключения – боковое, седельное, диагональное, нижнее.

Среди производителей трубчатых стальных радиаторов стоит отметить Charleston, Германия. У них имеется боковое подключение, колончатая структура. Составлены из нескольких секций, которые сообщены сваркой. Применяются в закрытых системах, где радиатор не соприкасается с воздухом. Для горячего водоснабжения он не применим. Можно использовать не только для жилых помещений, но и для административных построек. Толщина стали стандартная, около 1,2 мм.

Arbonia, Германия. Их внешний вид довольно минималистичный, также можно выбрать цвет под заказ. Радиаторы не занимают большие площади из-за своих маленьких и узких габаритов – они высокие, но тонкие. Современный вид идеально подойдет для того, чтобы освежить дизайн своей территории. Он не похож на традиционные батареи.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

• Трубчатые радиаторы;
• Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

• Боковое подключение;
• Нижнее подключение;
• Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Конструкция и типы обогревателей из стали

Стальные батареи отопления бывают двух видов:

1. Панельные изделия, представляющие собой цельную конструкцию.
2. Трубчатые радиаторы, состоящие из секций.

Технология изготовления батарей отопления из стали у всех производителей практически одинаковая. Так называемые радиаторы стальные – штампованные изделия, изготовленные путем глубокого штампования поверхности металлического листа.

Производство включает в себя несколько этапов:

1. Высококачественную листовую сталь пропускают через пресс, который формирует на ее поверхности 2 горизонтальных канала вверху и внизу и вертикальные по 3 штуки на каждые 10 см длины. Они будут пропускать через себя теплоноситель после подключения к отопительной системе и являются, как преимуществом, так и недостатком стальных панельных систем.
2. Две штамповки соединяют при помощи роликовой сварки вместе, создавая тем самым панель. Именно она является основой этого типа батарей отопления.
3. Готовое изделие подвергают методу многоступенчатой окраски, в которую входит не только придание ему определенного цвета (чаще всего белого), но и обработка антикоррозийным средством, и финишным глянцевым покрытием. Эти манипуляции значительно увеличивают срок эксплуатации изделия.
4. Каждая панель оснащается набором монтажных устройств, и пакуется в специальную тару, оберегающую их от ударов при перевозке.

Так выглядит общая технология, по которой изготавливаются батареи панельного типа. Отличия у каждой фирмы могут состоять в толщине и качестве листовой стали, а так же материале, из которых делают комплектующие элементы для них.

Трубчатые стальные радиаторы состоят их двух коллекторов, расположенных внизу и верху и трубок между ними. Эти конструкции могут состоять из нескольких секций, количество трубок в них может варьироваться от 3-х до 6-ти.

Как панельные, так и секционные стальные отопительные радиаторы могут быть настенными и напольными, стандартными или вертикальными, а их мощность зависит от типа модели.
