Требования к конструкции
Минимальный угол наклона стеклянной крыши — 30 градусов, чтобы не задерживался снег
Чтобы стеклянная крыша прослужила долго, при проектировании и монтаже учитывают:
- Оптимальный угол наклона кровли – 30 градусов. В противном случае снег будет задерживаться на скате и создавать большую нагрузку. Изогнутая форма – арочная, купольная, облегчает стекание снега и воды.
- Чтобы стекло на крыше дома или террасы не приходилось мыть слишком часто, выбирают материал со специальным напылением, обычно диоксида титана, который предупреждает накопление пыли и грязи.
- Стыки между стеклопакетами или листами герметизируют бесцветным герметиком. Другие варианты не допускаются.
- Если выбирать стекло с УФ-фильтром или защитной пленкой, летом будет не так жарко.
- Для остекления допускается использовать только безопасный материал: ударопрочное стекло, закаленное, ламинированное.
Типовая структура материала
Выше было отмечено, из чего состоит мягкая кровля, а сейчас мы более подробно рассмотрим функции данных конструктивных слоев:
Основание. В его качестве выступает плотный картон, стеклохолст или целлюлозное полотно. Обеспечивает эластичность и относительно небольшой вес кровельного материала.
Битумный связующий материал. Применяется несколько видов битума. Окисленный – искусственно состаренный, характеризуется повышенной термостойкостью (до 120 °C). СБС-модифицированный – содержащий искусственный каучук, отличается высокой гибкостью и прочностью при эксплуатации в условиях низких температур. АПП-модифицированный – с содержанием атактического полипропилена, обладает стойкостью с высоким температурам, пластичностью и отличными адгезионными свойствами.
Цветная каменная посыпка. Служит для защиты кровельного материала от вешних воздействий – УФ-лучей, механического воздействия осадков (дождя, града). Также обеспечивает эстетическую привлекательность благодаря богатой цветовой гамме.
Рисунок 4. Структура современной мягкой кровли
Основные характеристики
В зависимости от разновидности мягкая кровля имеет разные размеры листа (гонта):
Ширина – 349, 335, 333, 318 и 317 мм.
Длина – является стандартной величиной и составляет 1000 мм.
Толщина гонта мягкой кровли – от 3 до 9 мм.
Рисунок 5. Основные размеры элементов мягкой кровли в зависимости от вида
При выборе данного кровельного покрытия для укрытия крыши следует учитывать, что мягкая кровля имеет внушительный вес 1 м2 – от 8,8 до 25,4 кг. При этом она монтируется только на сплошное основание, на которое предварительно укладывается подкладочный ковер. Поэтому общая масса «кровельного пирога» будет довольно большой.
Преимущества и недостатки
При сборке сооружения необходимо хорошо герметизировать швы

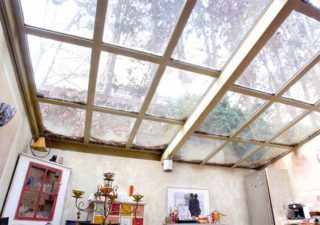

Стеклянная крыша в оранжерее или в частном доме красива и подтверждает высокий социальный статус владельца дома. Другие достоинства:
- Надежность – металлокаркас со стеклопакетами выдерживает большую нагрузку и не уступает кровле из профнастила и металлочерепицы.
- Прозрачная конструкция обеспечивает максимум естественной освещенности. Недостатка в солнечном свете здесь не бывает, что позволяет снизить расходы на электроэнергию.
- Крыша из стеклопакетов не течет, не накапливает воду и снег.
- Конфигурация кровли разная: плоская, наклонная, арочная.
Недостатки сооружения:
Сложный монтаж – листы тяжелые и при этом хрупкие, так что работать с материалом нужно осторожно. Укладывать их внахлест нельзя, при сборке нужно тщательно герметизировать швы.
Теплопроводность – стекло пропускает не только свет, но и тепло, так что летом в таком помещении жарко.
Прозрачную кровлю нужно чистить намного чаще.
Стоимость конструкции очень высока.
Материалы изготовления прозрачных крыш
По своей надежности и прочности стеклянные крыши для частных домов значительно отличаются от тех, что выполнены с использованием традиционных кровельных материалов. Также кровли из стекла имеют совершенно иные теплоизоляционные характеристики.
Поскольку такие крыши создают ради прозрачности конструкции, при их строительстве невозможно использовать гидроизоляционные материалы и утеплители, которые применяют для кровельных перекрытий из шифера, профлиста, металлочерепицы или ондулина. Кроме этого, при выполнении остекления нельзя применять традиционные и хорошо отработанные технологии. Таким образом, монтируемые стеклопакеты и используемые рамные профили должны обеспечивать необходимый уровень гидроизоляции крыши и сохранения тепла сами по себе
Специалисты рекомендуют особое внимание уделять подбору профилей, так как именно они призваны гарантировать такой конструкции как стеклянная крыша дома прочность и долговечность
Чтобы построить каркас для крыши из стекла пользуются следующими стройматериалами:
стальной профиль — конструкция стеклянной крыши с его применением обладает повышенной прочностью и позволяет создать наибольшую площадь остекления. Среди его недостатков — значительная масса каркаса и подверженность стали коррозийным процессам, поэтому требуется регулярное проведение профилактических мероприятий;
алюминиево-деревянный профиль – сочетает два вида материалов, таких как алюминий и дерево, что предоставляет возможность использовать в строительстве их достоинства одновременно. К преимуществам такого профиля относятся декоративные и теплоизоляционные характеристики древесины и прочность вместе с легкостью алюминия, а к недостаткам – его нельзя устанавливать в оранжереях, где необходимо создать для растений условия аналогичные тропическому влажному климату, поскольку деревянные элементы начинают быстро приходить в негодность. Несмотря на обработку специальными составами, потребуется их замена.
Необходимо знать, что когда создается стеклянная крыша для террасы, жилого помещения и т.д. нельзя использовать металлопластиковый профиль, применяемый для окон и балконов, так как он не обладает необходимой прочностью для подобных конструкций кровли. Чтобы дизайн помещения выглядел, как одно целое, пользуются пластиковыми накладками.
Разновидности по форме
Плоская стеклянная крыша с небольшими сегментами
Крыши из стекла представляют собой каркасную конструкцию. Придать ей можно самую разную форму. Ограничение – недостаточная пластичность листов: их можно изогнуть только с небольшим радиусом.
Плоские горизонтальные
Плоские кровли самые простые в исполнении. Работа заключается в установке балок и монтаже стеклопакетов. Лучше если кровля имеет небольшой уклон: в этом случае здесь меньше накапливается влага.
Главная проблема такой крыши: необходимость вручную удалять снег зимой. Стекло при его прочности не сможет удерживать большую массу осадков.
Пирамиды с несколькими гранями
Пирамидальная конструкция стеклянной крыши
Многогранная пирамида намного декоративнее плоской крыши. С конструкционной точки зрения она не так уж и сложна, хотя требует точных расчетов. Плюс: грани пирамиды располагаются под большим углом, так что снег и вода здесь не задерживаются. При низких ветровых нагрузках используют более тонкое и дешевое стекло. Количество граней от 3 до 6.

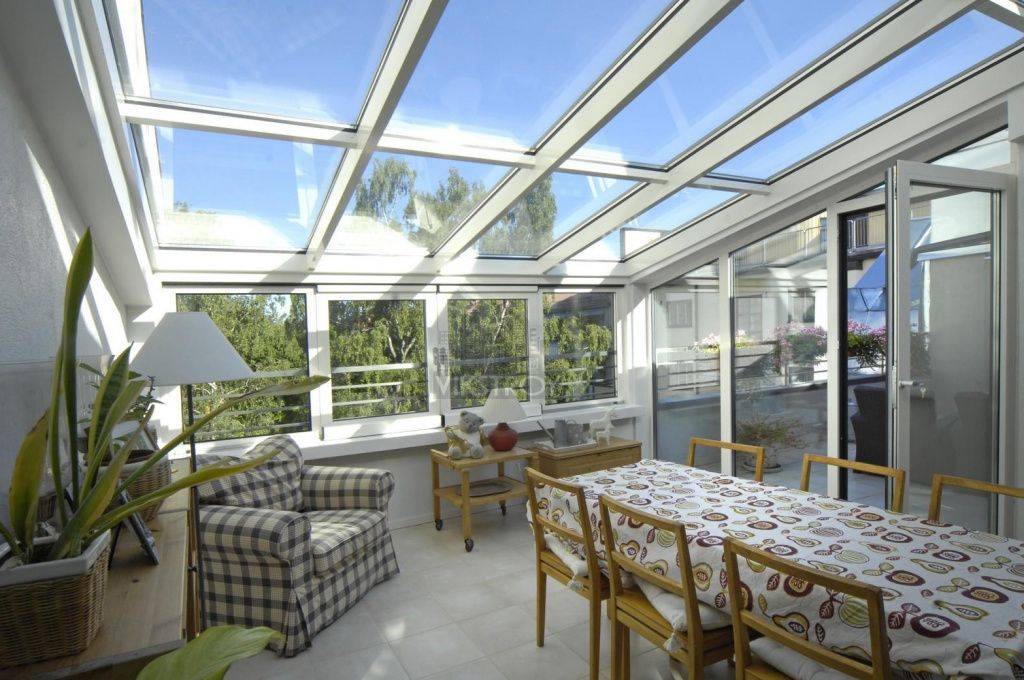

Односкатные или двускатные крыши
Имитация обыкновенной скатной крыши. Здесь также не возникают проблемы с устранением снега и влаги, однако ветровую нагрузку нужно рассчитывать точно. Чаще всего стеклянная мансарда в частном доме или веранда перекрываются скатной конструкцией.
Скатная крыша позволяет без проблем установить раздвижные сегменты. Это облегчает вентиляцию и уборку кровли проще выполнить. Еще один плюс: наклонный скат пропускает меньше тепла, чем горизонтальный, поэтому здесь не столь жарко летом.
Купол
Самая сложная в расчетах купольная стеклянная кровля
Очень сложное в расчетах и в монтаже сооружение. Купол предполагает изгибание профиля и стеклопакетов. Изгибание стекла сопровождается возникновением эффекта напряжения: материал становится более хрупким. Для купольной конструкции берут стекло более толстое.
Величина сегмента определяет степень приближения каркасной конструкции к куполу. В частном доме такое сооружение встречается редко. Купол монтируют в больших публичных зданиях, в государственных оранжереях.

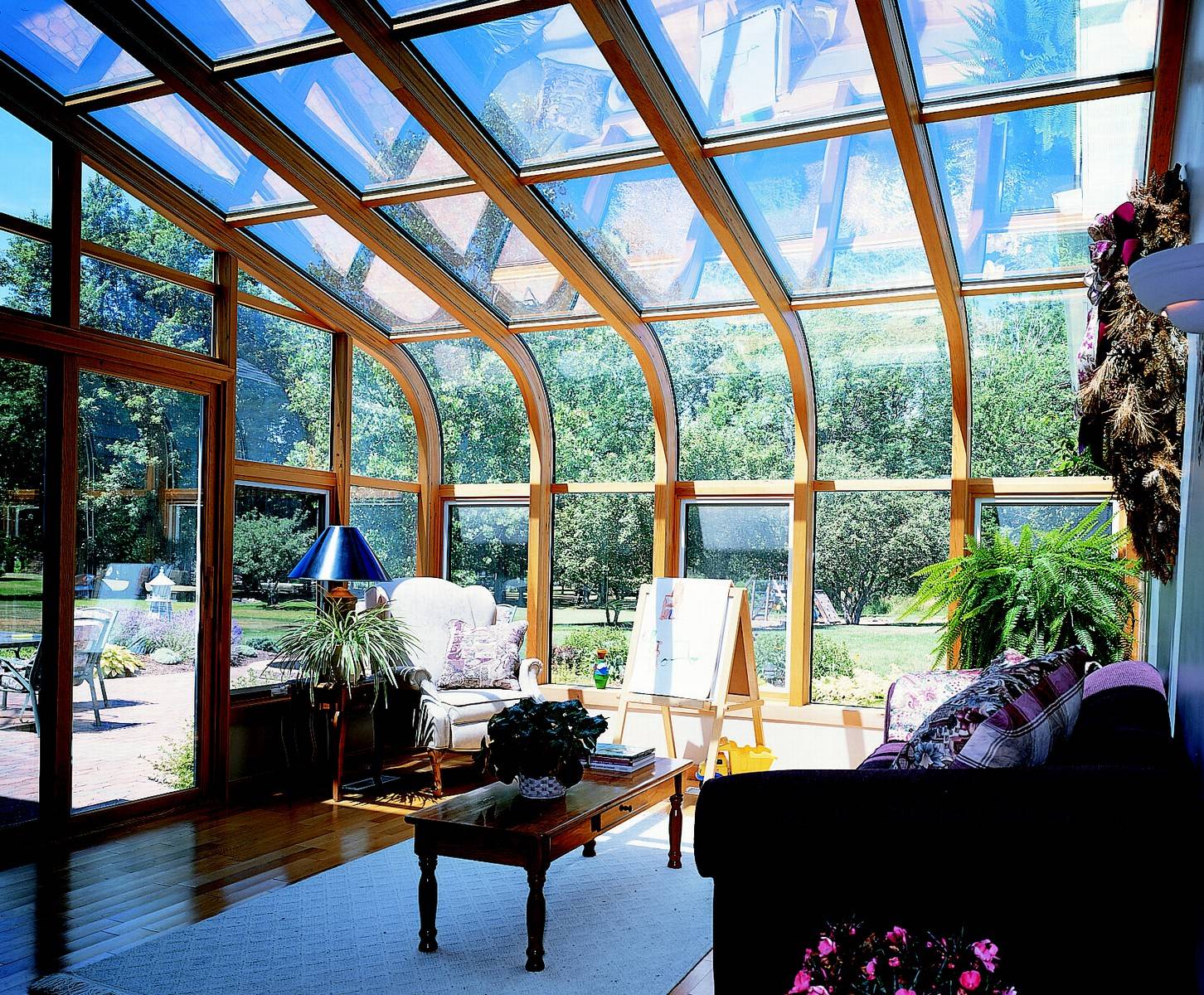

Арка
Упрощенный вариант купола, когда кровля изгибается только в одном направлении. Эффектная модель для террасы, веранды, зимнего сада. Арка проще в расчетах, практична: снег и вода сразу же стекают, ветровую нагрузку крыша выдерживает более высокую.
Конструкция крыши из битумной черепицы
Качество и срок службы крыши, укрытой гибкой черепицей, во многом зависит от правильного обустройства «кровельного пирога».
Рисунок 19. Правильный «кровельный пирог» под укрытие крыши мягкой кровлей
Качественный «кровельный пирог» должен состоять из таких слоев:
Пароизоляционная мембрана – предупреждает проникновение насыщенных влагой паров в слой утеплителя.
Теплоизоляционный материал – чаще применяется минеральная вата, которая минимизирует теплопотери и снижает уровень шума, поступающего снаружи.
Гидроизоляционная пленка – защищает утеплитель от влаги в случае возникновения незначительных протечек.
Контробрешетка – служит для создания вентиляционного зазора, предупреждающего образование конденсата.
Сплошное основание – на него укладываются гонты гибкой черепицы.
Подкладочный ковер – выступает в качестве дополнительной гидроизоляции.
При обустройстве холодной крыши важно качественно изолировать подкровельное пространство от поступающего из жилых помещений тепла. Для этого выполняется теплоизоляция чердачного перекрытия и дымоходной трубы, проходящей через чердак
Данные мероприятия предупредят образование конденсата в «кровельном пироге» из-за разности температур снаружи дома и внутри. Увлажнение основания (особенно из OSB) со временем приведет к его разбуханию и образованию трещин на стыковочных швах мягкой кровли.
Фото 20. Последствия неправильного устройства «кровельного пирога»
Сотовый и монолитный поликарбонат: самые уютные террасы
Современная крыша из поликарбоната для террасы отличается особой долговечностью, ведь производят его только из особого прочного сырья, у которого есть масса преимуществ.
Как выбрать качественный материал для террасы?
Современные производители дают гарантию на поликарбонат от 15, хотя на деле срок его эксплуатация превышает 25 лет. Кроме этого, поликарбонат можно гнуть, что незаменимо для создания особенно сложных крыш, о которых мечтают современные дизайнеры. Больше того: сегодня модно комбинировать поликарбонат разных цветов, сочетать его другими материалами, благодаря чему в террасе создается не только полутень, но и появляются веселые солнечные зайчики.
Если вы переживаете о том, что поликарбонат обойдется вам дорого, то знайте, что благодаря его прочности и гибкости вы сэкономите на монтажных работах. Главное только приобрести действительно качественный материал, который будет иметь UV-слой толщиной не менее 40 микрон.
И важно, чтобы этот слой был нанесен методом экструзии, ведь крыша террасы будет находиться под открытым небом (об этом обычно указано в сопутствующей документации). Тогда такая прозрачная крыша будет легко переносить температурные колебания и даже град
а практике этот материал оказывается минимум в 250 раз прочнее, чем стекло, и при этом в 12 раз легче!
Вот как красиво выглядят террасы с крышей из поликарбоната, и никакого намека на тепличность!
Как уложить поликарбонат на ровную и арочную крышу?
Монтаж этого прозрачного покрытия на крышу террасы не сильно отличается от сборки обычной теплицы. Здесь тоже нужен каркас и стандартный набор крепежных элементов. Вот схема крепления такого кровельного покрытия:
Монолитный поликарбонат на террасе выглядит почти как стекло :
Далее, просто-таки шикарно смотрится крыша террасы из тонированного поликарбоната. Мы постарались показать вам в пошаговом мастер-классе все необходимые этапы обустройства:
Как вы уже догадались из пошаговой иллюстрации, чтобы сделать крышу террасы из поликарбоната, вам понадобятся опорные столбы. Действуйте по такой инструкции:
- Шаг 1. В поперечную конструкцию из балок или стропильных ног, дуг или арок вставьте продольные опоры меньшего размера. Проверьте, держит ли конструкция вертикальные нагрузки.
- Шаг 2. Сделайте простую разметку крыши и подсчитайте необходимое количество листов. Приобретите поликарбонат толщиной от 10 мм и раскройте его.
- Шаг 3. Теперь укладывайте материал так, чтобы стыки плит приходились прямо на поперечную балку.
- Шаг 4. К прогонам прикрепите поликарбонатные плиты точечными направлениями, оставив зазоры на температурную деформацию.
- Шаг 5. Все стыки между листами поликарбоната закройте металлическими профилями со специальными прорезиненными кромками.
- Шаг 6. Дополнительно используйте герметик на основе силикона, чтобы обеспечить нужную герметичность. Оформите торцы панелей.
И последний шаг: снимите защитную пленку с поликарбоната, и ваша кровля террасы готова к эксплуатации.
И, наконец, особенным архитектурным чудом считается терраса сложной формы с гнутым поликарбонатом. Хотя на самом деле здесь ничего сложного нет, и мы постарались проиллюстрировать для вас все максимально понятно:
Дадим вам несколько ценных советов, если вы решили делать крышу вашей террасы именно из поликарбоната. К сожалению, этот материал отличается тем, что он способен достаточно долго работать без каких-либо проблем, но в один прекрасный момент крыша просто рушится, причем резко и неожиданно. И потом в сети появляется негативный опыт других людей, у которых была такая терраса, и крыша оказалась некачественной.
Дело в том, что здесь все происходит из-за от УФ-защиты, которая вступает в свою силу под действием солнечного света и кислорода, но при этом одновременно немного снижается прочность самой плиты. Вот почему нельзя хранить материал просто так на свету, что, к сожалению, нередко встречается в продаже.
Поэтому при приобретении поликарбоната для вашей террасы лучше проверьте его на прочность: скрутите один-два листа винтом с кем-то хотя бы на 3-5 градусов: если поликарбонат хранили неправильно, то сразу появятся мелкие трещины.
Также важно не снимать защитную пленку до окончания строительства террасы. Оставьте ее прямо под креплением – позже вы ее легко выдернете
А вообще желательно устанавливать поликарбонат на крышу террасы в течении одного дня. Если у вас это не получается, и приходится делать перерывы на несколько суток (например, идут дожди), тогда в той части, которая установлена, защитную пленку все равно удалите. Иначе произойдет химическая реакция, и пленка слипнется с плитой, из-за чего та потеряет свою прочность. Опытные строители знают этот момент.
Теплое и холодное фасадное остекление
Профильные системы холодных фасадов изготавливают либо из пластика, либо из алюминия, однако более распространен последний вариант, который заметно холоднее ПВХ конструкций. Светопрозрачное наполнение в холодных фасадах – это, как правило, одинарное стекло или, однокамерный стеклопакет, в котором используются обычные стекла с низкими энергосберегающими характеристиками, в качестве заполняющего газа применяют осушенный воздух.
Собственно профиль холодного остекления редко бывает толще 5см, а количество изолированных камер в нем не превышает четырех (чаще 3).
Теплые фасады сооружают из широкого рамного профиля с поперечным сечением 5-10 см. Пластиковые изделия содержат не менее 5 камер, в которых дополнительно используются термоизоляционные материалы. В алюминиевых конструкциях применяют профильные системы с терморазрывом, что способствует уменьшению теплопотерь в холодное время года.
Устанавливаются энергоэффективные стеклопакеты с двумя-тремя камерами, разной толщиной стекла и дистанционных рамок; в качестве заполнителя применяют инертный газ (аргон, криптон).
Кровельный пирог
Кровельное покрытие из сухой соломы считается достаточно долговечной, если при укладке соблюдать все требования технологии укладки. С точки зрения монтажа кровельный пирог соломенной крыши практически не отличается от традиционного, только кровельное покрытие заменяет растительный материал. Он состоит из следующих компонентов:
- Стропильный каркас. Каркас крыши собирают из досок и брусков, он обычно состоит из мауэрлата, вертикальных стоек, конькового бруса и стропильных ног. Он должен быть достаточно прочным, но легким. Минимально допустимый угол наклона скатов для соломенной крыши составляет 35 градусов, а оптимальный уклон – 45 градусов.
- Обрешетка. Для укладки соломы монтируется сплошная обрешетка или конструкция из реек с шириной шага 30-35 см. Такое требование обусловлено технологией укладки и фиксации растительного на скате крыши.
- Растительный материал. Просушенный, свежий растительный материал, связанный в снопики, укладывают ярусами плотным слоем на расстоянии 30 см. Фиксируют снопы с помощью проволоки из нержавеющей стали или пеньковой веревки.

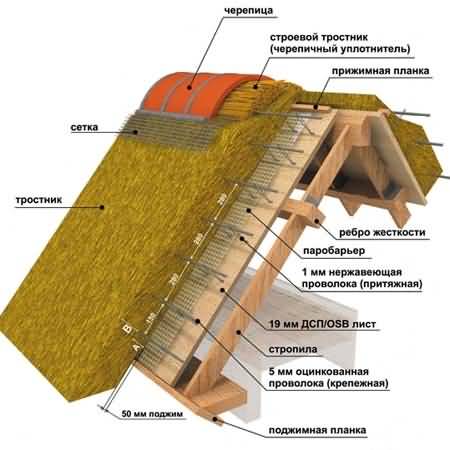

Кровельный пирог соломенной кровли
Требования к конструкциям для прозрачных крыш
Предъявляемые к светопропускающим кровлям требования определяются их основной функцией – обеспечением естественного освещения внутреннего помещения. Такие конструкции должны:
- обеспечивать уровень освещенности помещений соответственно существующим нормам;
- обеспечивать должную защиту рабочих участков от сильных лучей солнца;
- обеспечивать хорошую вентиляцию и возможность удаления дыма в случае пожара;
- при выборе прозрачной крыши необходима предварительная разработка комплекса мер по ее эксплуатации: замене, чистке, ремонте и т.д.;
- следует решить проблему быстрого удаления дождевой воды и снега с поверхности;
- заранее сделать расчет статической прочности конструкции;
- выбрать максимально подходящие материалы со светопропускающими свойствами: стекло, стеклопакеты, полимеры;
- предусмотреть устройство паро, гидро- и звукоизоляции крыши;
- устроить вентиляцию стыков и систему дренажа конденсата.
Положительные и отрицательные стороны
Прежде чем окончательно остановить свой выбор на прозрачном шифере, следует ознакомиться с его преимуществами и недостатками.
Из положительных характеристик можно выделить:
- Малый вес. Материал обладает легкостью, несмотря на свою прочную структуру. Это позволяет применять шифер вместо стекла.
- Эстетичный вид. Благодаря красоте этого материала есть возможность для реализации разнообразных дизайнерских идей и задумок.
- Не подвержен воздействию ультрафиолету. Это свойство достигается благодаря тому, что лучи солнца проходят сквозь материал, не задерживаясь и не нарушая его структуру.
- Прочный и безопасный. Имеет высокий уровень ударопрочности в сравнении с обычным стеклом. Это же и гарантирует безопасность в случае, если в конструкцию из шифера попадет, например, твердый предмет.
- Экономичность. В случаях сооружения некоторых определенных конструкций, таких как курятник, шифер поможет сэкономить средства на дополнительном освещении. Также он способен выдержать температурный режим, достигающий 60 градусов.
- Экологичность. Материал, из которого изготавливают любую разновидность прозрачного шифера, никаким образом не вредит организму человека, потому как не выделяет вредных веществ даже при нагреве.
- Гибкость. Благодаря такому свойству, прозрачный шифер возможно укладывать на достаточно сложно сконструированные крыши, он может быть отогнут на необходимый угол, без каких-либо повреждений.
ВАЖНО!
У прозрачного шифера высокий уровень светопроницаемости. Такая характеристика будет полезна для тех, кто любит более открытые и светлые конструкции
Солнечный свет проходит через прозрачный шифер в большом количестве.
Сфера применения
Отрицательные моменты, которые следует учитывать при выборе материала для кровли:
- Достаточно сложный процесс монтажа. Из-за того, что на материал не рекомендуется наступать в процессе его укладки, приходится пользоваться дополнительными конструкциями, такими как строительные леса.
- Узкий спектр применения. Невозможность применения материала для покрытия всей площади крыши, в некоторых случаях даже прозрачную вставку сделать не рекомендуется.
- Низкий уровень теплозащиты. Учитывая небольшую толщину прозрачного шифера, такой материал не подходит для конструкций, в которых необходимо обеспечение теплоизоляции.
Как выбрать профиль и стеклопакет для крыши?
Чтобы подобрать качественный профильный лист для кровли, следует изучить некоторые параметры самой крыши:
- Шаг обрешетки. Изделие является каркасом конструкции. Шаг — расстояние между досками, которые лежат в основе обрешетки. Если они большие, у профиля больше точек опор, он прочнее. Если образец в стандартном виде, никаких границ быть не может. Обрешетка может являться разреженной, если ее шаг достигает более 50 см. Так, нужно применять более толстый профиль.
- Наклон крыши. Если кровля покатая, для нее нужно подбирать профиль крайне аккуратно, потому что на структуру действует нагрузка снега. Тогда нужно сырье прочнее.
- Протяженность ската. Это длина от конька до карниза кровли. С его помощью можно рассчитать количество рядов и длину профиля.
Когда длина ската достигает 4 или 5 метров, следует укладывать один ряд профиля. Сырье нужно заказывать аналогичной скату длины. Если образец длиннее 5 метров, профиль устанавливается в 2 ряда. Тогда лучше приобрести короткий лист. Такой материал удобно перевозить и монтировать.
Для правильного выбора стеклопакетов необходимо:
- Убедиться, нанесен ли на модель логотип от изготовителей, дата производства и информация о составляющих. Если таких сведений нет, продукт должен быть под подозрением.
- Рассмотреть детально стекло, нет ли на нем трещин.
- Проверить, качественно ли выполнена герметизация. На планке и рядом с ней не должно быть следов от герметика и других средств. Снаружи покров должен быть аккуратным и ровным. Трещины и некоторые наплывы говорят лишь о том, что стеклопакет ненадежный.
- Определиться, насколько стекла прозрачны, есть ли в камере конденсат или влага.
- С помощью угольника отметить смещение поверхностей. Если есть отклонение, которое больше 1-2 мм, стеклопакет нормам не отвечает.
- С помощью рулетки следует определить точность линий. Если разница достигает 3 мм и более, модели созданы не по ГОСТу. Плотность образцов, подходящих под измерение с помощью штангенциркуля, обычно не отличается от норм больше, чем на 1-2 мм.
Как накрыть террасу поликарбонатом своими руками
Начиная работу, определимся с размерами навеса. В нашем случае необходимо накрыть прямоугольник 4200×3000 мм.
Обратите внимание, мы взяли размер кратный 2100 мм ведь именно это стандартная ширина листа сотового поликарбоната. А если учесть тот факт, что поставляется он листами по 6 и 12 метров, то станет понятно, что при данных размерах площадки у вас не останется обрезков
То ест денег на ветер выбрасывать не придется.

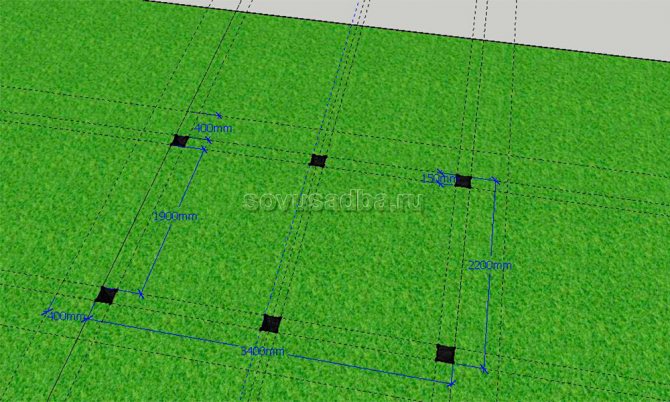

Теперь отступим от стенок, получившегося прямоугольника, по 400 мм с каждой стороны и по периметру новой фигуры выбурим шесть гнезд для опор глубиной не выше уровня промерзания почвы. Для Киева это 700 мм для Подмосковья 1,4 метра.
В качестве опор возьмем брус сечением 150×150 мм. Обработаем ту его часть, что будет погружаться в землю битумом и установим опоры в подготовленные гнезда. Можем забетонировать их, а можем и просто уплотнить землей. Главное потом не забыть подровнять стойки до 1800 мм. То есть подрезаем, отталкиваясь от грунта одну опору, а остальные пилим ориентируясь на ее высоту, чтобы все торцы оказались в одном уровне
Сшиваем брусья между собой попарно досками сечением 50×150 мм, делая выпуски по 400 мм и окультуривая торцы.

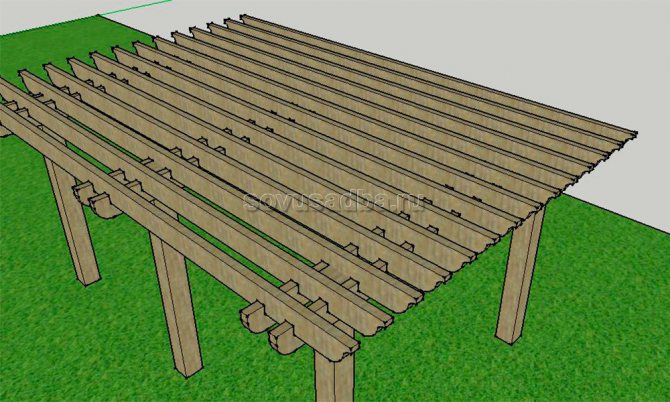

Чтобы получить конструкцию перголлы, а именно ее форму будет иметь наша терраса, зашьем только что изготовленную обвязку обрешеткой из такой же сто пятидесятой доски, с таким же выносом и такими же окультуренными торцами. Но для большей жесткости рекомендуем подготовить посадочные гнезда глубиной в 50 мм.
Но это еще не все, получившиеся лаги необходимо еще раз перевязать, но на этот раз рейками 50×30мм, устанавливая их таким образом, чтобы одна из них прошла ровно через центр получившегося прямоугольника, ведь именно на ней будет стыковаться поликарбонат.
Нередко спрашивают о том, кокой толщины должна быть минимальная толщина поликарбоната. В нашем случае не менее одного сантиметра, хотя можно применить и трехслойные листы толщиной 16 мм, все-таки нагрузку им придется выдерживать немалую. А так действуем согласно полученной при покупке кровельного материала инструкции.
Стыкуем листы при помощи стыковочного профиля, соблюдаем 2-3 мм температурные зазоры и используем в работе специальные пресс-шайбы. Вновь-таки, не забывая под них насверливать отверстия дрелью.
И только после изготовления навеса можно всерьёз задуматься о покрытии для террасы, но это тема уже для совсем другой статьи.
