Штепсельные двухполюсные розетки с заземлением: технические характеристики

Что такое штепсельные розетки?

Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов.

Чем отличается штепсельная розетка от обычной?

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением. … Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством.

Какие бывают штепсельные розетки?

Типы штепсельных соединений розеток

Тип A и B (с заземлением) используется в США, а тип G — в Великобритании. Розетки типа D устанавливаются в арабских странах и странах Ближнего Востока, но иногда такой вариант можно встретить и в Британии. В Израиле используются розетки типа H.

Что значит Трехполюсная розетка?

Розетка трехполюсная применяется для расширения возможностей подключения электроприборов в жилых помещениях. С помощью разветвляющего приспособления удается увеличить число одновременно включенных нагрузок до 3-х.

Какие бывают вилки для розетки?

Наиболее распространенные типы вилок и розеток:

• Тип A (US Type A) — американская розетка без заземления. …
• Тип B (US Type В) — американская розетка с заземлением. …
• Тип C (EU Type C) — европейская розетка без заземления. …
• Тип D (UK Type D) — старая английская розетка. …
• Тип E (EU Type E) — французская розетка.

Почему в розетку можно вставлять любой стороной?

Потому, что у нас стандартный переменный ток, в котором + и — 540 раз в секунду меняются местами. … Это так называемый «Постоянный ток». Течёт он постоянно в оду сторону. Но существует электрический ток переменный.

Почему розетка называется штепсельной?

Штепсельная розетка — часть соединителя, к которому подводится электрическая энергия от источника. Русское название происходит от распространённого украшения. … Электрические контакты вилки обычно имеют форму штырей, которые придают ей некоторое сходство со столовой вилкой, отчего и произошло русское название.

Что значит штекер EU?

EU Plug — это всем нам с детства знакомая обычная европейская розетка, которая так и называется «Евро». По международному стандарту — тип С что с заземленем, что без него. Самый распространённый тип штекера в мире!

Какие типы розеток бывают?

Какие бывают розетки по способу монтажа

• Накладные розетки В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. …
• Переносные розетки …
• Тройная розетка …
• Четверная розетка …
• Розетки со шторками …
• Розетки с крышками …
• Розетки с таймером …
• Розетки с электросчетчиком

Как называется штука от зарядки которая вставляется в розетку?

Электри́ческий соедини́тель (разъём) — электротехническое устройство, предназначенное для механического соединения и разъединения электрических цепей .

Чем отличается Однополюсная розетка от двухполюсной?

Однополюсной нету розетки. Двухполюсная — обычная розетка без заземления. Можно применять в однофазных сетях переменного либо постоянного тока. Двухполюсная с защитным контактом — двухполюсная розетка с заземляющим контактом.

Как выглядит двухполюсная розетка?

Двухполюсные розетки обозначают одним штрихом, трехполюсные – тремя штрихами, исходящими из общей точки и направленными вверх. Не бывает обозначений с двумя штрихами из общей точки. Два параллельных штриха обозначают двойную двухполюсную розетку (См. ГОСТ 21.614–88 для более полной информации.).

Какие розетки в Занзибаре?

Розетки на Занзибаре английского стандарта (трехконтактные плоские или двухконтактные круглые). Если вы планируете жить в дорогих (ну или, хотя бы, не дешевых) отелях, скорее всего там будут установлены универсальные розетки, позволяющие использовать вилки различных типов.

Правила установки

Стандарты расположения розеток и выключателей

Чтобы после монтажа розетка работала долго, надежно и безопасно, нужно соблюдать простые правила:

• Электроточка должна устанавливаться на высоте от 30 до 80 см от уровня пола, за исключением надплинтусных моделей.
• Модели, оснащенные заземляющим контактом, должны устанавливаться не ближе, чем на 50 см от приборов или газовой трубы.
• Если в доме есть дети, следует устанавливать розетки повыше.
• Одноместные или двуместные штепсельные розетки при скрытой установке должны быть облачены в железный или пластмассовый корпус, а резерв провода в них должен составлять 5-6 см.
• При прокладке новой линии электроснабжения следует сразу же позаботиться об установке точек питания.
• Если нужно поставить в ряд сразу несколько розеток, можно воспользоваться коробками, предназначенными для установки сразу двух колодок. При монтаже большего количества следует подготовить группу подрозетников, закрепляющихся друг к другу.
• Можно использовать схему подключения «шлейф», когда контакты предыдущей розетки объединяются с питанием следующей, или же воспользоваться вариантом подключения к отдельной линии.

Разновидности штепсельных розеток

Критериев для оценки существует предостаточно. Главными из них можно считать конструктивное исполнение (размеры для монтажа элементов), электрическую схему, уровень защиты, количество рабочих колодок, технические характеристики и т. д.

Наши читатели рекомендуют!

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Конструктивные отличия

В плане конструкции или, если точнее выразиться, схемы монтажа, штепсельная розетка может быть утопленного и наружного типа. В первом случае подрозетник, как составная часть отсутствует– он представляет собой пластиковый стакан для монтажа элементов колодки, встраиваемый в подготовленное отверстие.

Это наиболее часто применяемая схема, поскольку она обладает очевидным декоративным эффектом: при скрытой проводке снаружи можно видеть тонкую рамку. Накладные розетки, напротив, имеют составной подрозетник, который монтируется на стену. В этом случае используется открытая прокладка сети. Его визуальные отличия можно видеть на иллюстрации внизу (левый верхний угол и правая часть).

Электрическая схема

По организации электрического подключения штепсельная розетка бывает двухполюсная и трехполюсная (с заземляющим контактом). В бытовой практике используются обе – все зависит от наличия организованного заземления или его отсутствия. Визуально отличаются между собой выступающими внутрь гнезда вилки металлических скоб.

Уровень защиты

Точки подключения могут располагаться в местах с разными условиями по концентрации влаги. Это вынуждает принимать некоторые конструктивные меры защиты контактов. На практике используется розетка штепсельная полугерметическая и герметическая, которая обладает разным уровнем защиты соединений, а значит, разной областью применения. Решения бывают разные, от применения механизма защитных шторок отверстий до закрывающих крышек (на иллюстрации вверху).

Количество рабочих колодок

При постоянно растущем количестве бытовой техники, зависимой от электричества, возникает вопрос количества точек подключения. Яркий пример тому кухня. Но натыкать достаточное количество розеток по периметру не выход, поскольку это дорогой, трудоемкий процесс, с крайне неэстетичным результатом. Другое дело, если расположить несколько групповых точек, объединяющих от двух до четырех и более розеток. В этом случае, лицевая часть может быть либо единой, либо модульной.

Рабочие показатели

Каждая розетка имеет свои технические характеристики, которые ограничивают область ее применения. К таковым можно отнести:

• Степень защиты (влагозащищенные, обычные розетки);
• Номинальный ток (находится на уровне 10-16 А);
• Номинальное напряжение (выделяют розетки двухфазные, трехфазные и т. д);
• Монтажные размеры.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

• одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
• на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
• для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
• при наличии электроплиты необходима установка розетки на 25А.
• при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

• высота — от 0,3 до 0,8 м от уровня пола;
• при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
• если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
• при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
• при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
• в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
• расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

1. Выключите автомат, через который идет питание на квартиру.
2. Определитесь с местом размещения изделия и нанесите разметку.
3. Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
4. Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
5. Протяните провода через специальное отверстие.
6. Замажьте отверстия имеющимся раствором.
7. Дождитесь застывания раствора (10-15 минут).
8. Удалите лишний раствор около подрозетника.
9. Закрепите провод скобой или хомутом.
10. Зачистите края провода по 10-15 мм.
11. Подключите к колодке ноль, фазу и землю (если она предусмотрена).
12. Зафиксируйте провода, а лишнюю часть спрячьте.
13. Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
14. Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

1. Отключите питание сети.
2. Сделайте отметки на стене под размеры изделия.
3. Снимите крышку с корпуса.
4. Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
5. Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.

Штепсельная розетка что это такое

Штепсельные розетки: классификация и виды

Штепсельные розетки на сегодняшний день являются неотъемлемой частью практически любой электросети. К основной их задаче многие относят коммуникацию электрического прибора через вилку. Они считаются довольно распространенными и именно поэтому каждый должен знать, для чего они нужны, и как их устанавливать.

Конструкция штепсельных розеток

В нашей статье вы найдете подробную информацию об их конструкции, а также о том, как при установке не нарушить правил монтажа.

Основные элементы розетки

Конструкцию штепсельных устройств отличает простота. В устройство входят только 3 основных элемента:

• корпус (необходим для защиты);
• колодка (основной элемент устройства);
• контакт (выступает источником питания).

Корпус устройства дополнительно осуществляет декоративную функцию. Современные модели могут быть задекорированы под любой стиль интерьера. Корпус может быть одно- или двухместным.

Когда возникает необходимость монтажа спаренных розеток, следует брать отдельные модели, имеющие пластиковую сердцевину, и устанавливать в общую раму. Внешнюю крышку разъема выполняют из пластика, термостойкого и небьющегося. Некоторые модели могут иметь дополнительное оснащение в виде кнопки (нужна для выталкивания вилки), шторки, крышки для защиты и подсветки.

Колодка — важный элемент устройства, удерживающий контакты с крышкой. Материалом для ее изготовления выступает карболит либо керамика. В первом случае устройства будут отличаться большей прочностью, но встречаются в основном в старых моделях. Керамику отличает хрупкость. Поэтому, устанавливая розетки, имеющие из нее колодку, следует быть предельно осторожным. Использовать колодку можно для монтажа моделей открытой установки и закрытой, применять в качестве заготовки, выступающей основой в изготовлении удлинителя своими руками.

Контакт выступает рабочим элементом. С его помощью осуществляется подача электроэнергия бытовым приборам. Допустимой силой тока, проходящей через него, является показатель от 10 до 16 А. Посредством винтовых зажимов одна часть контакта присоединена к проводнику, вторая — вилке электроприбора. Зажимы могут быть и клавишными. Материалом для изготовления контактов выступает сплав металлов, для которого характерна некоторая степень упругости. Это позволяет устанавливать надежное соединение между вилкой и контактами устройства.

Технические характеристики розеток

Стандартные розетки рассчитаны на напряжение сети 220В. В них можно включать практически любые электроприборы, которые есть у вас в доме: телевизоры, холодильники и прочую, не слишком мощную бытовую технику.

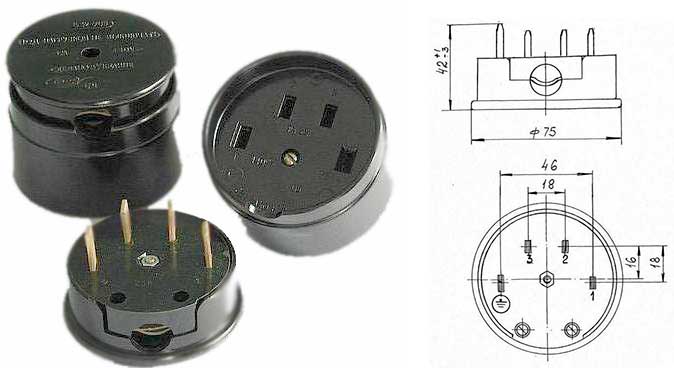

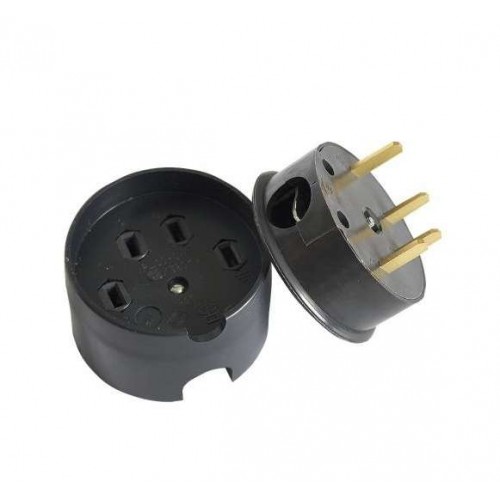

Для более мощных электроприборов, например, духовых или жарочных шкафов и электрических плит используются специальные силовые розетки. Для таких подключений прокладываются отдельные ветки электрической проводки, выполненные из кабеля большего сечения.

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу. По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

Как выбрать штепсельную розетку с учетом технических характеристик

При выборе устройства разберитесь с основными техническими характеристиками. О них можно судить по обозначению устройства.

При выборе нужно обращать внимание на ряд параметров:

• ток, А;
• напряжение, В;
• защита (IP);
• наличие заземления;
• климатическое исполнение;
• габаритные размеры;
• количество полюсов.

Рассмотрим пример обозначения — РШ-Ц-20-0-01-10/220. Название свидетельствует о том, что в ваших руках розетка штепсельная со следующими параметрами:

• тип — утопленный;
• назначение — открытая проводка;
• количество фаз — одна;
• заземление — есть;
• сеть — 220 В, 50 Гц.

Еще один пример с РС-16-006:

• напряжение — 250 В;
• защита — IP20;
• ток — 16А;
• климатическое исполнение — УХЛ4;
• габаритные размеры — 80х80х30;
• число полюсов — два.

При покупке устройства важно учесть ряд дополнительных критериев:

• Производитель — Schneider Electric, Legrand, IEK, ABB, Светозар и другие.
• Назначение — силовые, кабельные, информационные, компьютерные, акустические, радио, телефонные и т. д.
• Материал — пластик, алюминий, резина, керамика, дерево, металл и т. д.
• Количество мест — одинарные, двойные, тройные, четверные.
• Заземление — есть или нет.
• Тип проводки — открытая, скрытая.
• Способ установки — внутренний, наружный.
• Конструктивные особенности — встроенные, накладные.
• Тип размещения — переносные, стационарные, к примеру, розетки в пол https://elektrikexpert.ru/rozetki-v-pol.html.
• Степень защиты по IP (44, 54, 55, 66 и т. д.).
• Крышка — с ней и без нее.
• Производитель — Россия, Китай, Германия, Польша и т. д.
• Максимальный ток — до 32 А.
• Цвет — от белого до черного.
• Размеры.

На практике учитывать все критерии не обязательно. Достаточно смотреть на главные параметры — тип монтажа, максимальный ток, наличие заземления и степень защиты.

Монтаж

Устанавливать штепсельные розетки рекомендуется на расстоянии 0,8-1 метр над полом. Для детских комнат, школ, и детсадов это расстояние может быть больше, чтобы дети не дотянулись до электророзетки.

Установка и подключение розеток производится в несколько этапов:

• подготовка места для установки розетки;
• установка подрозетника и его ввод в кабель;
• разделка кабеля;
• подключение проводов к клеммам устройства;
• монтаж колодки;
• проверка точности установки;
• монтаж защитного корпуса;
• подача тока, проверка работоспособности электроустройства.

Установка открытой проводки

Электрические конструкции для проводки открытого типа снабжены изолирующей защитной крышкой. Закрепляются к поверхности стены с помощью специальной плоской площадки – подрозетника, или на дюбеля.

Первым шагом монтажа будет закрепление подрозетника на стене. Закрепляется либо при помощи дюбелей на бетонную или кирпичную стену, либо с использованием шурупов для дерева и пластика. Также применяются винты и саморезы для закрепления на металлической основе. Отверстия делаются заранее дрелью или перфоратором. К подрозетнику напрямую устанавливается розеточный узел, к клеммам розетки подключаются колодки. В конце нужно закрепить декоративную (изолирующую) крышку при помощи центрального винта. После установки крышки можно проверить работоспособность розетки.

Монтаж закрытой проводки

Советы и рекомендации

При работе с розетками следует выполнять эксплуатационные условия, чтобы прибор прослужил дольше:

1. Необходимость снижения переходного сопротивления в цепи между контактами вилки и клеммами розетки. Этого достигают путем придания клеммам специальной формы, которая позволяет увеличить площадь контактов и силу сжатия.
2. В старых розетках надежный контакт делался с помощью подпружинных клемм. Для современных устройств используются клеммы из специальных сплавов, которые не ломаются при небольшом повышении температуры.
3. Розетку нужно беречь от механических воздействий и ударов. Новые модели делаются из материалов, которые дешевле технической керамики и уступают ей по качествам.

Образцы высшей ценовой категории оснащаются специальным механизмом, который автоматически извлекает вилку. Это позволяет продлить срок службы розетки.

Для детских комнат лучше покупать розетки со специальными шторками, которые оберегают рабочие отверстия от внешних факторов

Подобные механизмы быстрее выходят из строя, чем классические модели, поэтому важно выбирать качественные устройства и проверять их работоспособность

Подключать отдельные группы розеток в квартире советуется либо шлейфом, либо с помощью отдельных линий до каждого устройства. Укладка проводов замотанным пучком недопустима. Также рекомендуется отделить линиями провода розеток, работающих под высокими нагрузками (для стиральных машин, нагревателей, электроплит и других мощных устройств).

Желательно выбирать модели с распределительными коробками.

Штепсельная розетка – это прибор для подключения к сети бытовых приборов через вилку. Выбор розетки напрямую зависит от эксплуатационных условий, технических требований и вида подключаемых приборов

Монтаж и подключение устройства можно провести самостоятельно, даже без специального опыта, важно следовать инструкции по установке и соблюдать технику безопасности

Обзор штепсельных розеток утопленного и неутопленного типа

Научно-технический прогресс позволяет ежедневно получать доступ к новым гаджетам, облегчающим нашу жизнь. Большинство из них для работы требует подключения к электросети, которое обеспечивает штепсельная розетка. Это коммутирующий узел – точка, организовывающая соединение общей и отдельной, независимой цепи (электрической схемы гаджета).

По сути дела, под этим термином скрывается обычная бытовая розетка, но область ее применения, концептуальные, практические решения производителей, условия эксплуатации влияют на особенности оборудования.

• Для чего нужна розетка?
• Устройство розетки
• Разновидности штепсельных розеток
  • Конструктивные отличия
  • Электрическая схема
  • Уровень защиты
  • Количество рабочих колодок
  • Рабочие показатели
• Установка отдельных электрических точек

Виды и размеры

Классификация производится по типу установки, числу входов, виду разъемов, монтажу.

По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.

По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.

Внутренние

Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.

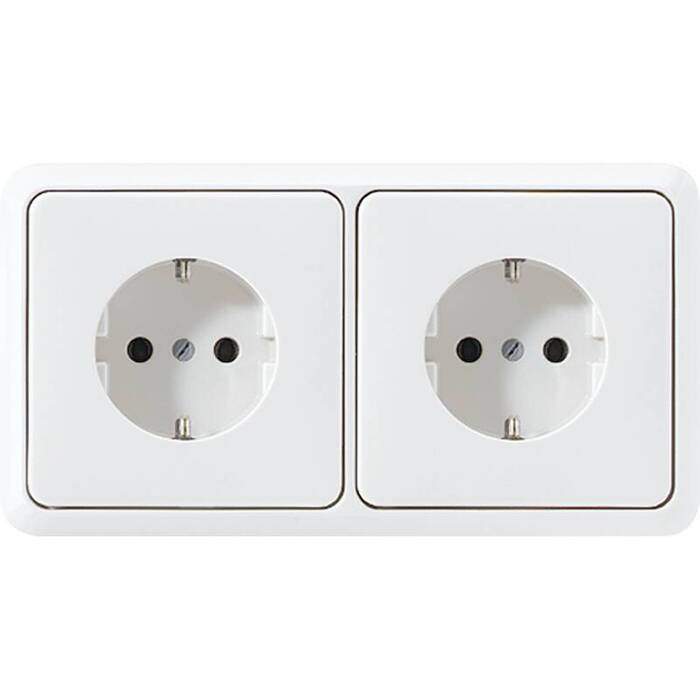

Утопленного типа

Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.

При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

Внешние

Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.

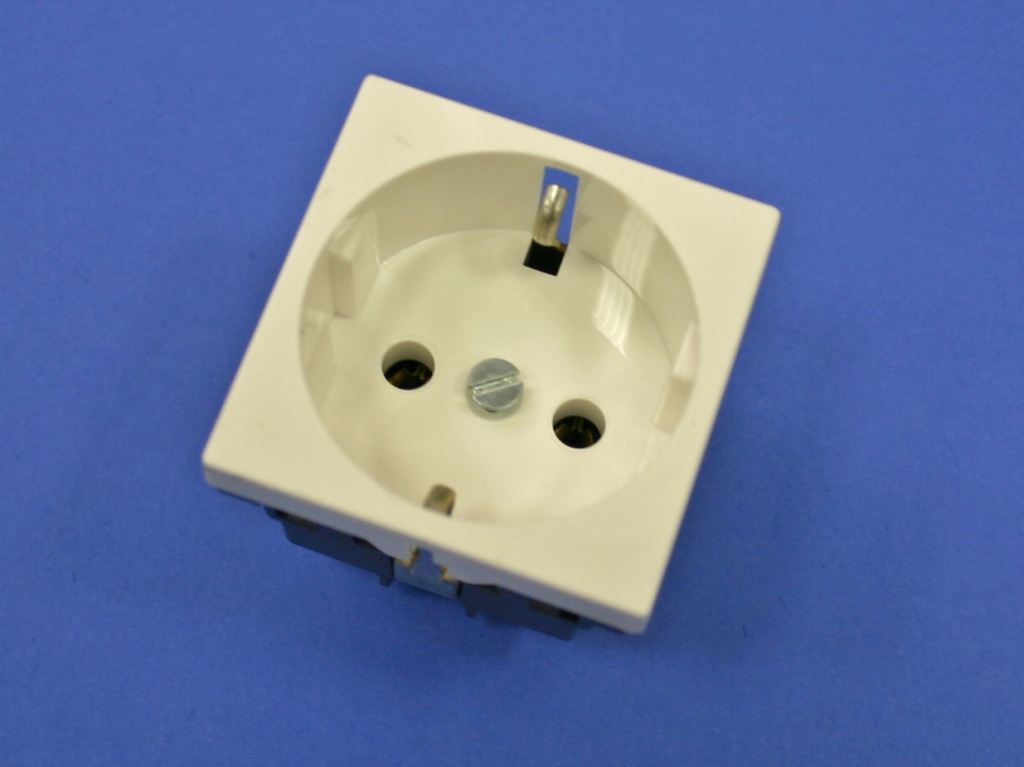

С заземляющим контактом

В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.

С защитным контактом

Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.
