Что такое телескопическая стойка для опалубки

Типы стоек и сферы их применения

При сборке опалубки перекрытий на телескопических стойках могут быть использованы стойки разных видов.

• СТО. Особенность конструкции в наличие открытой резьбы. Благодаря этому сохраняется достаточная толщина трубы в месте соединения, что увеличивает прочность элемента. Этот вариант рекомендуется применять для заливки монолитных перекрытий толщиной не более 30 см и на высоте не больше 3 метров.
• СТО ТОР. Исполнение аналогично моделям СТО, но с усилением. Этот вариант применяют для заливки перекрытий толщиной больше 30 см.

СТЗ. Это модель с резьбой закрытого типа. Для защиты резьбы используется металлическая гильза, которая предохраняет попадание в место соединения бетонного раствора и воды. Благодаря этому усовершенствованию, изделия служат в 1,5 раза дольше аналогов с открытой резьбой.

Вне зависимости от типа верхняя часть телескопической трубы имеет специально выполненные монтажные отверстия, расположенные с шагом от 11 до 17,5 см. Верхняя труба извлекается на требуемую высоту и фиксируется элементами конструкции, которые называются «серьга».

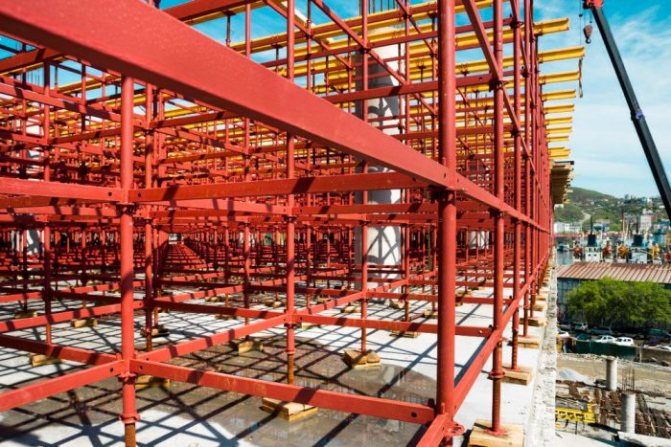

Объемные

Применение объемных стоек опалубки перекрытий позволяет проводить монолитные работы на высоте до 20 метров. Состоят объемные опоры из следующих элементов:

• домкрат;
• стартовая опора;
• доборы разной длины;
• ригели для скрепления стоек в общую систему;
• домкрат с унивилкой, на который крепятся горизонтальные балки под опалубку.

Стартовые и доборные опоры изготавливают из прочного металла, обеспечивающего необходимую жёсткость. Если запланированы повышенные нагрузки, то опорные детали усиливают при помощи специальных фланцев, устанавливаемых с шагом в 1 метр. Равномерность распределения нагрузки обеспечивает использование клиновых замков.

Телескопические

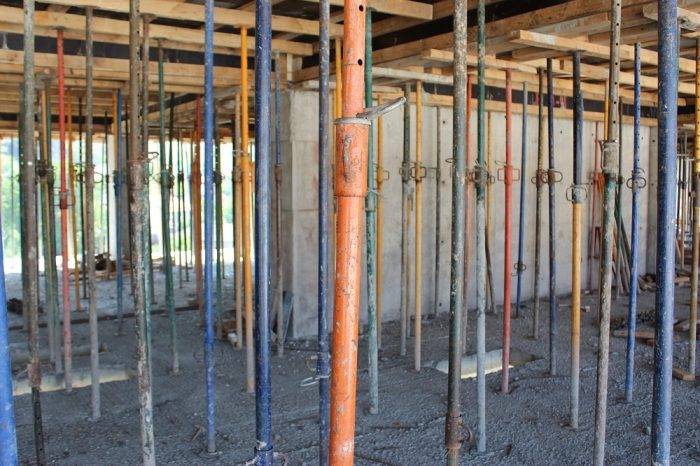

Применение телескопических стоек для опалубки перекрытия возможно только при ограниченных нагрузках. Собирают опалубку перекрытий на телескопических стойках на высоте не более пяти метров, а максимальная нагрузка составляет 2,7 тонн. Проводить строительство на больших высотах не позволяют размеры стоек.

Стойки телескопические – это наиболее выгодный вариант с экономической точки зрения. Они быстро монтируются и отличаются высокой устойчивостью, благодаря использованию треног.

Расчет стоек опалубки перекрытия

Расчет стоек опалубки перекрытия следует производить из расчета квадратуры и геометрических размеров комнаты. Во избежание обрушения конструкции опалубки перекрытия, необходимо производить расчет стоек опалубки перекрытия из принципа 1 телескопическая стойка на 1 м2 перекрытия. В любом случае на каждый ригель (двутавровая балка), длиной 2 метра – 3 метра, необходимо производить монтаж по принципу – «начало – середина-конец» балки».

Рассмотри на конкретном примере схемы перекрытия для частного дома.

На участке строительства частного дома расположен объект с наружными размерами 10,18 м х 10,8 м. По центру проходит несущая перегородка толщиной 40 см.

Для начала расчета необходимо выяснить какой длины размещаются балки для монолитного перекрытия. В нашем случае конкретного проекта бетонного перекрытия, устанавливаются двутавровая булка диной 3 метра по 2 шт. в ряд. Шаг ригеля примем с размером 1,25 метра. В таком случае на наше монолитное перекрытие необходимо следующее количество балок:

1. В одном ряду по 2 шт. балок по 3 метра – 16 рядов х 2 шт. = 32 шт. по 3 метра
2. 2 ряда по 1 шт. = 2 шт. по 3 метра

Второстепенный ряд балок устанавливается сверху и перпендикулярно основному ряду балок с шагом 610 мм (под ламинированную фанеру 1220/2440 мм). В нашем случае на монолитное перекрытие необходимо уложить второстепенных балок длиной 2,65 метра– 62 шт.

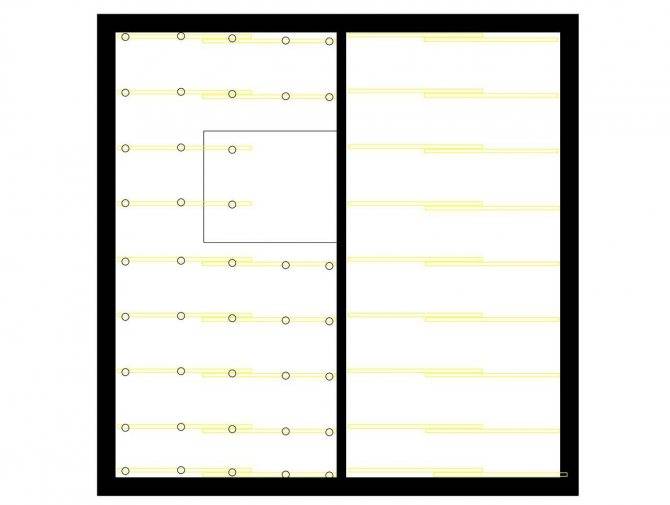

Закончив расстановку балок на предварительном чертеже опалубки перекрытия, можно приступить к расчету стоек опалубки перекрытия. Принцип расстановки простой. На каждую основную балку (ригель) устанавливается по 3 стойки – «начало-середина-конец». На последней стойки, стыкуется следующая балка. На чертеже виден расчет стоек опалубки перекрытия. Необходимое количество -86 стоек опалубки перекрытия. На каждую телескопическую стойку устанавливается унивилка – 86 шт. Тренога для телескопической стойки монтируется через одну стойку и соответственно нужно 43 шт.

Детали конструкции

В перечень элементов опалубки перекрытий, из которых собирается формообразующий каркас, входят:

• Горизонтальные щиты, которые изготавливаются из влагостойкой фанеры, плит полистирола и пр.;
• Вертикальные щиты, устанавливаемые для создания бортов и выполнения перекрытия требуемой толщины;
• Стойки, которые поддерживают монолитное перекрытие;
• Треноги, являющиеся опорами для стоек;
• Продольные и поперечные балки, закрепляемые в унивилках.

Элементами опалубочной конструкции также могут служить домкраты, устанавливаемые у основания стоек. С их помощью производится выравнивание опорных стоек по высоте.

Расчет опалубки и процесс сборки

Для расчета опалубки на телескопических стойках можно применять следующие формулы:

Кст 300см = В/3 – требуемое количество коленьев стоек (Кст) для набора общей высоты равной трем метрам.

В = В1 – Вб – Вув — Во, где

В – общая высота стойки; В1 – расстояние между потолком и полом; Вб – высота балки (зачастую равное 40 см); Вув – высота универсальной вилки (чаще не превышающая 0,5 м); Во – высота опоры (50см).

Кроме определения высотных параметров, расчеты необходимы для того чтобы узнать требуемое количество осей. Выполняются они по следующей формуле:

Ко = (Ш/Д+1)*(Д/Др+1), где

Ш (см) – ширина площадки; Д (см) – длина площадки; Др (см) – длина ригеля, связующего конструкцию в горизонтальной плоскости (150,0).

По этой же формуле вычисляется необходимое количество унивилок и опор.

Схожая формула применяется и при определении требуемого количества ригелей на каждый ярус опалубки:

Кр (кол-во ригелей) = (Ш/Др)(Д/Др+1) + (Ш/Др+1)(Д/Др)

Узнать требуемое количество ярусов поможет формула:

Кяр = Кс+1, где

Кс – количество стоек.

Данная формула говорит, что для каждой стойки яруса требуется ярус крепежных ригелей +1. То есть, если ось состоит из двух стоек равных в длину 2,5 метра, для её крепления необходимо три яруса ригелей, устанавливаемых посередине и с каждого из концов. В конечном итоге на два яруса стоек получается минимум три яруса ригелей.

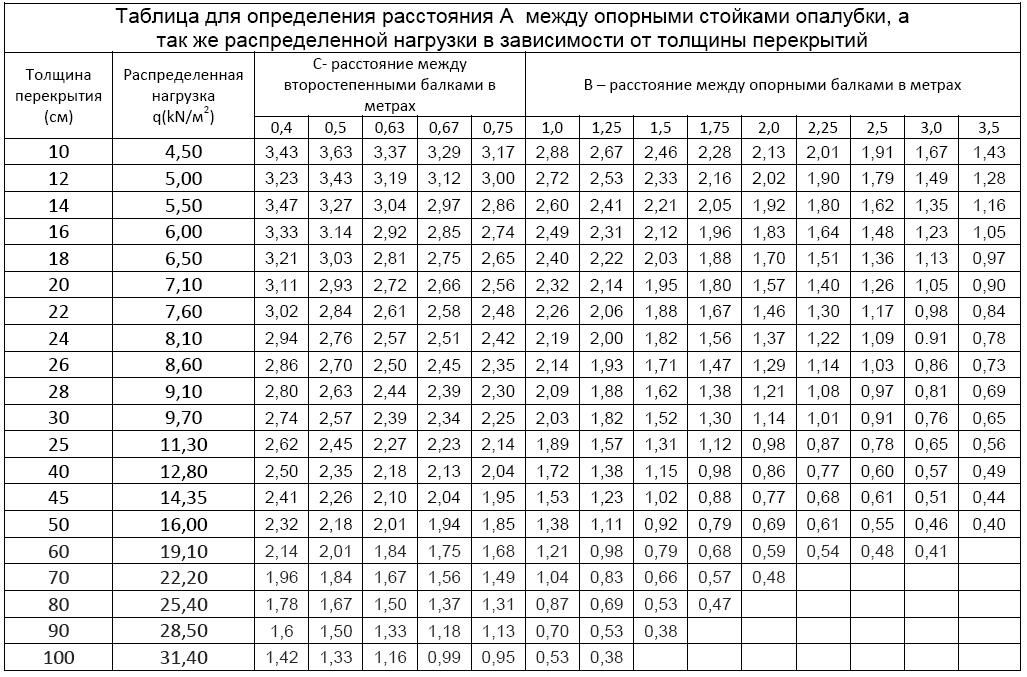

Шаг установки телескопических стоек

Для определения необходимого количества вставок применима следующая формула:

Чв = Чво – 1, где

Чво – число стоек на каждой из осей. Каждая из стоек должна быть соединена с использованием вставок. Они не требуются для мест, где будут расположены вилки и опоры.

Рассчитать длину балки и необходимую площадь фанеры поможет первая из приведенных формул. Толщина фанеры выбирается по простому принципу, в зависимости от толщины и веса перекрытия. При монтаже опалубки, в целях безопасности рекомендуется усилить фанеру, прикрепив её к балке на саморезы.

Возможности современных технологий широко используются в строительстве. Внедрение эффективных способов монтажа позволило существенно сократить затраты времени и повысить экономичность без .

В связи с тем, что монолитное малоэтажное строительство получает все больше распространение, очень актуальным становится вопрос сооружения опалубки для пола .

В монолитном строительстве используется множество опалубочных систем, предназначенных для монтажа перекрытий. В общих чертах их можно охарактеризовать как комплекс, состоящий .

Изготовление монолитного перекрытия требует использования качественной опалубки, рабочие характеристики которой соответствуют параметрам возводимой конструкции. На сегодняшний день рынок предлагает аренду .

Монтаж опалубочной фанеры плиты перекрытия

Монтаж опалубочной фанеры плиты перекрытия

Когда верхний горизонт накинут, а в идеале, и доведен до нужной отметки, начинается укладка фанеры. Укладывать ее, начинают от несущих конструкций. При этом первый ряд, прокидывая вдоль колонн, чтобы задать направление остальным. На солидных объектах, где количество типовых этажей велико, всегда имеется технологическая схема укладки целых листов фанеры, а при детальной проработке схемы опытными рабочими и прирезной фанеры тоже.

Перед началом укладки, ригеля в области куда будет укладываться лист, подымаются в монтажное положение, распределяются равномерно по длине листа. Обязательно на стыке ригель укладывается либо вдоль стыка, либо на его краю. Затем на выставленные ригеля укладывается лист фанеры, выставляются ригеля на следующий лист и так далее.

По краям фанера при необходимости прибивается гвоздями к ригелю. На краях палубы всегда нужно учитывать не менее 0.25 м. дополнительного выпуска фанеры, чтобы потом оставалось место к чему крепить борта палубы и усилить ее дополнительными гвоздями, чтобы избежать срывов фанеры от порывов ветра. К слову, палуба без армирования, является местом повышенной опасности, ибо очень неустойчива и восприимчива к воздействию стихии, ее всегда стараются дополнительно нагрузить по краям и как можно быстрее начать армирование горизонта.

Из чего производят телескопические стойки

Профессиональное производство опалубки и телескопических стоек под нее подразумевает применение качественных, сертифицированных материалов. Для изготовления стоек применяются трубы с внешним диаметром не менее 50 мм. Их использование обеспечивает увеличение допустимой нагрузки на конструкции, существенно продлевает их общий срок эксплуатации.

Каждая стойка оснащается резьбовым элементом, который позволяет менять ее высоту до нужных параметров. В условиях надежного производства резьбу создают по технологии накатывания, что делает конструкции максимально устойчивыми к деформационным нагрузкам. Каждая стойка опалубки без ущерба для своих эксплуатационных характеристик способна выдерживать до 3 тонн веса. Ориентируясь на этот параметр, в процессе строительства производится расчет оптимального количества изделий при закладке конкретного перекрытия.

Для защиты телескопических изделий от негативных фактов воздействия в процессе производства их подвергают порошковому окрашиванию. Покрытие становится для металлических труб антикоррозийным барьером, увеличивают общий их срок службы. В качестве преимущества изделий, подвергшихся порошковому окрашиванию, нужно указать легкость их очистки от любых видов загрязнений без применения специализированных средств.

Описание элементов

Телескопическая стойка может выдержать 2 тонны

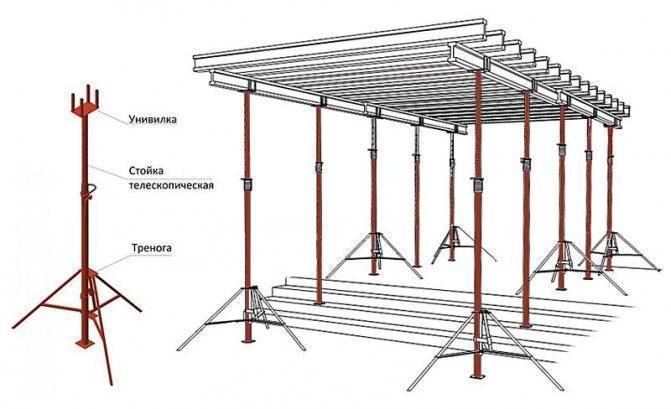

Конструкция для обустройства перекрытий состоит из основных элементов, монтаж которых не так прост, как кажется. Итак, приведём перечень деталей, из которых собирается конструкция:

• телескопические стойки для опалубки;
• тренога для упора;
• унивилка со штырём, желобом или уголком;
• деревянные балки для опалубки перекрытия;
• основание опалубки;
• уголки для устройства края опалубки.

Телескопическая стойка для опалубки перекрытия способна выдержать нагрузку то 2 т. Она имеет различную модификацию. В частном строительстве используются опалубочные стойки для работы на высоте от 3,1 м. Наибольшая стойка позволяет работать на высоте 4,5 м. В данном случае диаметральное сечение трубы равно 6 см, толщина её стенок до 3 мм.

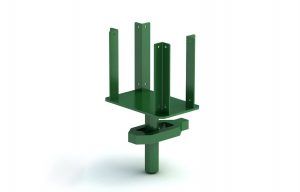

Унивилка

В нижней и в верхней части предусмотрены специальные кованые гайки. С их помощью обеспечивают жёсткость конструкции и предохраняют трубу от раскрывания.

Тренога, которая обеспечивает устойчивость стойки опалубки, является универсальной. Высота её составляет 0,6 м, а угол поворота ножек обеспечивается до 180.

Унивилки – устройства, на которые размещается балка опалубки. Её прикрепляют к кованой гайке в верхней части. Подразделают их на три вида, которые отличаются по устройству поддержания балок:

• поддержка осуществляется двумя парами штырей;
• удержания балок уголками;
• с применением желоба.

Состав телескопической конструкции и размеры

Разновидности стоек для опалубки по конструкции

Стойка телескопическая (домкрат) для опалубки имеет простое и одновременно надежное устройство. Минимизация количества деталей делает это приспособление удобным в работе, приведение в рабочее состояние проводится быстро и без осложнений.

Регулируемая опора состоит из таких частей:

1. Нижняя внешняя труба. Изготавливается из стали или алюминия. К основанию приварена опорная площадка с отверстиями для крепежа. На верхней части находится насадка с внешней резьбой.
2. Телескопическая вставка (внутренняя труба). Имеет перфорацию по всей длине с интервалом 110-150 мм. На верхнем срезе опорная площадка для установки форм под укладку балок.
3. Опорная гайка. Предназначена для соединения внутренней и внешней части, опоры для фиксирующей детали.
4. Крепежная серьга. Служит для установки нужной высоты опоры перед началом выкручивания нижней части. Вставляется в отверстия внутренней трубы.
5. Тренога для опалубки. Представляет собой конструкцию изогнутых труб, жестко фиксирующих стойку опалубки в нужном положении и принимающую на себя часть нагрузки.

С целью защиты от коррозии детали покрываются цинком и окрашиваются порошковой эмалью.

Промышленность выпускает опорные стойки с такими стандартами высоты и веса:

• 1,2- 2,1 м — 9,5 кг;
• 1,4-2,5 м — 10,6 кг;
• 1,7-3,1 м — 11,9 кг;
• 2,0-3,7 м — 13,7 кг;
• 2,5-4,2 м — 15,2 кг;
• 3,0-4,5 м — 16,2 кг.

Важно знать

Монолитное перекрытие при возведении своими руками требует наличия достаточно большой базы знаний. Только правильный выбор и монтаж опалубки не способны обеспечить гарантии, что в будущем с конструкцией не возникнет проблем.

Грамотный монтаж бетонной плиты не заканчивается ее заливкой

Важно обеспечить уход во время отвердевания бетонной смеси. Для предотвращения появления трещит поверхность плиты необходимо периодически увлажнять

Для набора полной прочности бетона между заливкой и проведением дальнейших работ необходимо выждать 4 недели. Именно такой срок потребуется бетону, чтобы набрать полную прочность.

При соблюдении технологии проведения работ своими руками в частном доме можно существенно сэкономить на строительстве без ущерба для качества.

Материалы и инструменты, необходимые для монтажа

Для устройства перекрытия на высоте 1.5 – 4.5 м понадобятся:

• телескопические опоры;
• треноги – состоят конструктивно из 3-х выгнутых труб. С их помощью выполняется жесткая фиксация опалубочной стойки в необходимом положении. Кроме того, на данный элемент передается часть нагрузочного воздействия. Их применение позволяет не заливать фундамент под каждую стойку;
• унивилки – листы металла, к которым приварены металлические штыри, уголок либо желоба, необходимые для установки и крепления балок;
• балки из древесины;
• фанера с ламинированным слоем;
• углы опорные;
• строительный уровень, нивелир.

Элементы объемной опалубки

Опалубочный комплект для отливки горизонтальных элементов состоит из следующих деталей:

• стойки, устанавливаемые на основание;
• домкраты, которые используют только в том случае, если основание неровное;
• доборы, при помощи которых можно наращивать высоту стоек до заданных размеров;

• ригеля – это детали, закрепляемые горизонтально, они служат для связывания вертикальных стоек в единую конструкцию, благодаря чему она приобретает необходимую жесткость;
• универсальные вилки, устанавливаемые на верхние концы стоек (доборов), это специальные конструкции для крепления стоек;
• несущие и опорные балки. Эти детали закрепляют в унивилках, они служат опорой для палуб;
• угловые элементы;
• палуба – плоская деталь, которая непосредственно контактирует с бетонным раствором.

Для начала сборки опалубки необходимо провести специальные расчеты. В зависимости от планируемой нагрузки выбирается такой параметр, как шаг расположения замковых соединений стоек опалубки. Чем меньше шаг расположения элементов, тем большую нагрузку может выдержать оборудование.

Монтаж перекрытия по профлисту

Монтаж перекрытия по профлисту

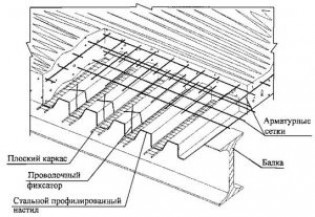

Чтобы залить плиту между этажами своими руками на достаточно больших пролетах лучше всего применять профилированный стальной лист. Конструкция будет стоить дороже, чем при использовании древесины, но обеспечит высокую надежность. Перекрытие изготавливается в следующем порядке:

• монтаж несущих балок (двутавр или швеллер);
• укладка и закрепление профлиста;
• укладка арматуры;
• укладка бетонной смеси;
• уплотнение бетона.

В качестве несущих балок для небольших пролетов перекрытий между этажами (4-5 метров) можно применять швеллер N16 или двутавр N 20. Профлист укладывается так, чтобы его ребра располагались перпендикулярно несущим балкам. Опирание по всем сторонам на стены следует предусматривать не менее 100 мм.

Профлист по нормативам имеет следующие марки:

• «Н» для горизонтальных конструкций;
• «С» для вертикальных конструкций;
• «НС» – универсальный.

Для перекрытий в доме нельзя применять марку «С», этот материал не обладает достаточной прочностью и легко прогнется под действием нагрузки. Монтаж плиты осуществляется по профлисту марок «Н» или «НС».

Высота профиля зависит от расчетной нагрузки и шага несущих балок конструкции между этажами. Установка своими руками в индивидуальном доме возможна без выполнения сложных расчетов. В большинстве случаев для плиты будет достаточно материала марки Н60-Н75.

К преимуществам перекрытия по профнастилу можно отнести:

Таблица марок профлиста

• высокую жесткость и прочность конструкции;
• способность выдерживать серьезные нагрузки, как во время заливки плиты, так и в период эксплуатации;
• перекрытие из монолита по металлическому основанию позволяет снизить расход бетона и арматуры;
• возможность снижения массы перекрытия за счет использования ребристой конструкции;
• уменьшение нагрузок на фундаменты и снижение их стоимости.

Популярные конструкции

Наибольшим спросом среди несъемных опалубок пользуются:

• радомир. Элементы изготавливаются из уникального, безопасного для здоровья материала, имеющего ячеистую структуру. Блочные элементы обладают высоким показателем плотности, достигающим 33 – 37 кг на кубометр. Структура блоков на два процента состоит из пенополистирола, все остальное приходится на пузырьки воздуха. Пыли, токсичных веществ и малоприятных запахов пенополистирол не выделяет, считается инертным материалом, отлично пропускает воздушные потоки и пар, обеспечивая нужную циркуляцию в жилой комнате. Теплова проводимость блоков равна 0.037 – 0.043 Вт, что в разы ниже керамзитового камня, древесины и кирпичной кладки. В теплоизоляционном слое не образуются мостики холода, что считается еще одним важным достоинством конструкции. Опалубка радомир надежно защищает от ударных шумов, не вызывает аллергенных проявлений, не поддерживает процессов горения в течение двух с половиной часов. Выпускается опалубочная конструкция в широком ассортименте, из которых можно возводить не только стены и перекрытия, но и колонны;
• «теплый дом». С помощью такой строительной системы упрощается процесс прокладки и монтажа канализации, водопровода и электрической проводки. Строительные работы выполняются просто – отдельные элементы опалубки укладываются в ряд, соединяются замками, заливаются бетонным раствором. Специальные знания для подобных работ не требуются, коробку здания бригадой из четырех человек можно возвести за несколько недель. Чтобы стены получились качественными, при использовании системы Теплый дом основание готовится тщательно – проверяется уровнем, чтобы углы соответствовали проектному заданию, заглаживается, чтобы не допустить проколов и разрывов горизонтального гидроизоляционного слоя. Опалубочные блоки устанавливаются рядами, торцевые участки закрываются специальными заглушками. После этого внутрь образованного лотка закладывается арматура и заливается бетонный раствор;

техноблок. Такой вариант несъемной опалубки отличается наличием декоративного облицовочного слоя снаружи. Конструктивно опалубочные элементы состоят из пары пластин, исполненных в виде бетонной облицовки. Все отдельные части соединяются замковыми элементами, толщина стены составляет двадцать три сантиметра. Облицовка выполнена из армированных бетонных плит массой до тридцати килограмм и размерами 1000 на 400 мм. Утеплительный материал – плотный пенополистирол, толщина которого варьируется от пяти до десяти сантиметров. В качестве элементов вспомогательного характера используют болты, арматурные прутья, стяжки и кронштейны. Для заливки бетонного раствора имеется промежуток, равный пятнадцати сантиметрам. Опалубочная стенка, которая после затвердевания бетона демонтируется, изготовлена из ламинированного фанерного листа, обладающего способностью противостоять воздействию влаги. Такая конструкция опалубки отличается приемлемой стоимостью, доступной для любого застройщика. Здание отлично утеплено. За счет простоты монтажа ускоряется процесс строительства всего объекта. Имеется возможность комбинировать различные цветовые оттенки и фактурные решения, придавая фасадным стенам неповторимость.

Основные особенности

Особенностью такой опалубки является, прежде всего, то, что съемная головка стойки способна сразу держать две балки, размещенные внахлест, которые можно без проблем передвигать по данной головке, поэтому конструкция может использоваться с любыми опалубками для перекрытий. Стойки-треноги сами по себе достаточно устойчивы, а также расположенные по ним поперечные и продольные балки можно устанавливать на расстояниях, которые соответствуют требованиям предстоящей нагрузки. Для высоких нагрузок расстояния должны быть меньше, а для меньших нагрузок и перекрытий меньшей толщины расстояние между стойками и устроенными сверху прогонами может увеличиваться.

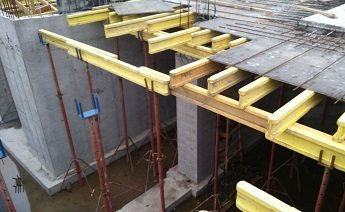

В этой конструкции используются деревянные балки Н20. Они изготавливаются из высокопрочной ели и имеют форму двутавра, достаточно устойчивые и широкие пояса. Компактная форма обеспечивает устойчивость и прочность балки, а за счет пятислойного склеивания резко увеличивается общая жесткость. Даже если гвозди будут прибиваться по краям, балка не расколется. В случае необходимости ее можно распиливать в любом месте, даже наискось: прочностных характеристик это не уменьшает.

Виды опалубки перекрытий (монолитная и балочно-ригельная)

Опалубка перекрытий классифицируется исходя из способа ее применения, типа конструкции, а также материала изготовления. Согласно способам ее использования различают съемные и несъемные конструкции. Отдельно можно выделить подвид съемной опалубки — скользящая.

В последнем случае монтаж происходит с применением материалов, которые становятся затем частью перекрытия, например, с такой целью используется профлист или пенополистирол. Съемную опалубку можно передать или взять в аренду — на нужное количество дней. В качестве материала могут быть использованы обычные дощатые конструкции, алюминиевые и стальные, фанерные опалубки.

Согласно типу конструкции, своими руками можно изготовить такие опалубки:

• монолитная;
• балочно-ригельная;
• кессонная опалубка;
• рамная или вертикально щитовая опалубка;

Установка опалубки для монолитного перекрытия своими руками происходит с применением телескопических стоек. С ее помощью формируются наклонные поверхности. Ее устройство включает такие элементы: палубу (двутавровые балки с ламинированной фанерой) и опорные части (телескопические стойки).

При монолитном строительстве разбирать устройство — снимать боковые щиты — можно через 3 дня после заливки. Через сколько можно снимать опорные балки зависит от длительности достижения бетоном характеристик заложенных в проекте.

Применение опалубки для перекрытий

Балочно-ригельная технология предусматривает монтаж каркаса из балок и ригелей с дальнейшей укладкой на них щитов. Такое устройство имеет неоспоримое преимущество — можно формировать конструкции любой длины без ограничений.

Монтаж щитов производится на полу, а затем стягивается через ригели при помощи шпилек (двухпалубная конструкция) или опираются на подпорки (однопалубная конструкция).

Кессонная и рамная конструкция для перекрытий

Установка кессонных опалубок своими руками предусматривает их монтаж на щиты перед тем, как заливаются объемные элементы, например, ламинированная фанера. Щиты формируют кессонный каркас. Опалубка включает такие элементы, как палуба, стойки, которые можно взять в аренду.

Разные варианты опалубки

Самостоятельный обсчет опалубочных вариантов для монтажа монолитного перекрытия начинается с определения геометрических размеров, влияющих на результат – толщина слоя заливки и высота над уровнем пола, на который обопрутся поддерживающие стойки.

Для вычислений обычно вес армированного бетона принимают равным 2 500 кг/м³. Умножая его на толщину плиты, получают вес 1 м² перекрытия, который является определяющим значением для параметров удерживающей конструкции. Если в частном случае имеются существенные отличия этого показателя, то их надо учесть.

Лучшим из возможных решений будет сборка щитов для бетонирования перекрытий на телескопических стойках, которые имеют стандартные характеристики, заданные производителем. Рабочий диапазон высоты такого элемента позволит создавать практически любые горизонтальные конструкции в индивидуальном строительстве. Представление о такой стойке можно получить из этой таблицы:

В наборе с другими комплектующими телескопические стойки дают возможность быстро собрать надежную опору для укладки арматурного каркаса и работ по равномерному распределению бетонной массы при заливке.

Образец инвентарной опалубки в сборе показан на этом фото:

Использование опалубки данного типа допускается, если заливаемое перекрытие весит меньше 7 000 кг и располагается на высоте не более 4,5 м. При превышении этих значений используют другие сборки для опоры щитов – объемные балки.

В малоэтажном строительстве не каждый хозяин имеет возможность взять в аренду инвентарные опалубки перекрытия или пригласить подрядчика, имеющего такую оснастку. Для бетонирования перекрытий над подвалом или между этажами часто собирают своими руками настилы из бруса и досок, сырьем для изготовления которых, служат различные сорта деревьев. В этом случае расчет будет несколько сложнее, так как древесина слабее противостоит искривляющим деформациям, чем стальной профиль.

Как с помощью расчета на устойчивость проверить и выбрать схему установки стоек деревянной опалубки, рассказывается на этом видео:

Варианты расчета

Применение различных видов поддерживающих элементов зависит от высоты проведения работ над уровнем пола. Этот параметр подразделяют на 3 таких значения:

• менее 4,5 м;
• от 4,9 м до 6 м;
• превышающие 6 м.

По вертикали каждая стойка высотой до 4,5 м будет состоять из наборных колен (1 м, 1,5 м, 2 м), универсальной вилки (0,5 м, 0,75 м), опоры (0,5 м). Общая высота определяется суммированием этих элементов с высотой балок (0,4 м) и толщиной щита.

Число опор и вилок определяют по количеству осей:

Ко=(Ш/Д +1) × (Д/Др + 1), где

Ш – ширина устраиваемой площадки (см);

Др – длина ригеля (150 см) для жесткой горизонтальной обвязки.

Количество ярусов ригелей на 1 больше числа колен, то есть на 2 звена в стойке нужно 3 горизонта ригелей. В каждом ярусе количество ригелей считается по формуле:

Кр=(Ш/Др) × (Д/Др + 1) + (Ш/Др + 1) × (Д/Др)

Число вставок на 1 меньше, чем звеньев в стойке.

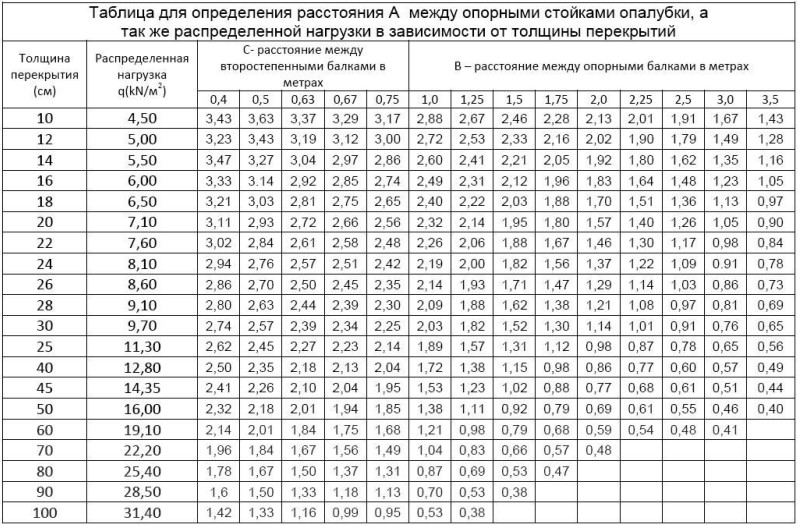

Данные для правильной установки конструкций заводского изготовления можно найти в справочных таблицах:

Объемная опалубка набирается из вышек (4 стойки, связанные ригелями). На каждую из них приходится 9 м² перекрытия толщиной не более 0,4 м. Соблюдение условий достигается разметкой площади на квадраты со стороной 3 м. Центр вышки совмещают с точками пересечения линий разметки.

В собранном виде опалубочные объемные поддержки выглядят так, как показано на этом фото:

Подсчитать количество фанерных листов для настила достаточно просто – общую площадь перекрытия делят на их стандартный габарит 1,22 м х 2,44 м (или 1,5 м х 3 м) и умножают на 1,1 (обрезные отходы).

Помощники

Нужную компоновку можно рассчитать и при помощи онлайн-калькулятора. Для выполнения требуемых действий в программу вводится минимум исходных данных.

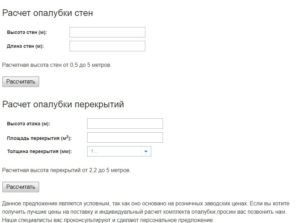

Пример подобного сервиса виден на этом фото:

Итоговые данные, полученные таким образом, носят приблизительный характер, что признают и хозяева онлайн сервиса. Это особенно актуально при использовании в монтаже материалов и деталей, не относящихся к заводской комплектации оснастки, не отвечающим стандартам инвентарных изделий.

Учесть все особенности конкретного случая строительства перекрытия может только индивидуальный расчет, сделанный профессионалом. Тогда создаваемая бетоном нагрузка на поддерживающую конструкцию будет распределяться равномерно, а сборка получит необходимый запас прочности.

Полезные советы

Когда идет работа по формированию опалубки перекрытий, можно, опять же, воспользоваться съемным и неразборным вариантами. Выбор конкретного типа – во многом дело личного вкуса. Рекомендации:

• укладка полиэтиленовой пленки позволит защититься от утечек бетонной смеси;
• при использовании дерева для опалубки расположенные сверху доски полезно дополнительно стянуть укрепляющей проволокой;
• желательно лить бетон послойно;
• при одновременной заливке всей массы надо следить, чтобы раствор не переливался наружу;
• исключать чрезмерно активную обработку раствора вибрационными устройствами (по возможности ее заменяют ручным штыкованием);
• разбирать опалубку сверху вниз (что позволяет исключить появление сколов и треснутых участков).

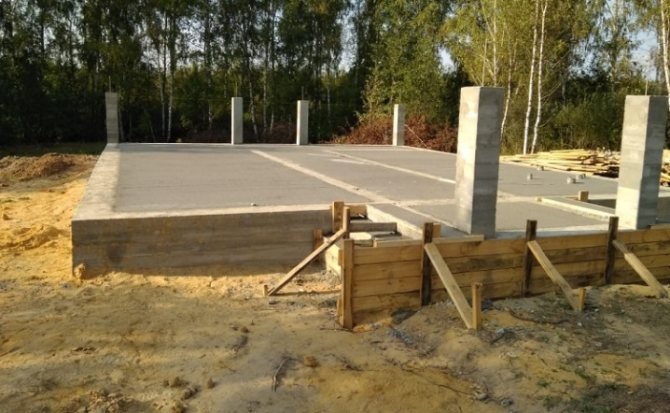

Стоит помнить и про ключевые ошибки, которые могут быть допущены при формировании опалубки. Речь идет про:

• применение некачественного дерева, плохого металла;
• использование дюймовой доски (ее тяжело укреплять);
• недостаточное заглубление вертикальных поперечных балок;
• чрезмерно большое или слишком малое расстояние между щитом и стенкой траншеи;
• разравнивание поверхности за счет подсыпки грунта (его обязательно надо снимать и удалять, а не добавлять!);
• неровность устанавливаемых частей по вертикали и горизонтали;
• отсутствие уплотнения деревянных стыков при помощи пакли.

В следующем видео вас ждет поэтапная установка деревянной опалубки при рыхлых откосах траншеи и большом перепаде высот на участке застройки.

Демонтаж

Монтаж и демонтаж балок перекрытия можно сделать самостоятельно или при помощи бригад, которых сейчас большое количество как в Москве, так и в других городах. Для самостоятельного демонтажа нужно соблюдать инструкцию:

1. Удаление окантовки опалубки, которая свободна от нагрузки бетона. 2

Важно соблюдать целостность всех углов. 3

Постепенно и равномерно опустить все опорные стойки. 4. Убрать поперечные ригели или продольные балки. 5. Убрать щитовой настил.

Во время работы важно соблюдать технику безопасности, т.к. установка и разбор опалубки требуют внимательности

Если нет навыков в строительстве, лучше обратиться к профессионалам.

Установка опалубки – наиболее ответственный этап

От точности установки опалубки напрямую зависит прочность перекрытия и соответствие его геометрии заданным в проекте параметрам. Сборка опалубки осуществляется на специальных телескопических или объемных стойках. Для работы с ней достаточно иметь инструкцию от производителя и минимальные навыки в области строительства и ремонта. Сборка не требует наличия узкоспециализированного инструмента. В частном немасштабном строительстве заводские стойки можно заменить брусом.

Для сборки опалубочных щитов и поддерживающей рамы достаточно подручных материалов. В частности, вам потребуется:

— Обрезная доска без признаков гниения, сколов и поражения паразитами. Размер доски 50х150 мм либо 50х120 мм.

— Брус. Он используется в качестве поперечных балок для укладки опалубочных щитов. Также из бруса можно сделать вертикальные стойки для опалубки. Однако гораздо более правильным решением будет взять заводские стойки в аренду.

— Фанера. Необходима для сборки опалубочных щитов. Если планируется выполнить несколько отливок, то оптимальным вариантом будет ламинированная влагостойкая фанера. Она не только позволит использовать опалубочные щиты несколько десятков раз, но и обеспечит более высокое качество бетонной конструкции.

Требования к опалубке для перекрытий

Монолитная плита перекрытия – это часть здания, принимающая существенные нагрузки. Поэтому опалубка для перекрытий должна отвечать определенным требованиям. Опалубочные формы для перекрытия должны иметь возможность:

• выдерживать высокие динамические и статические нагрузки;
• достаточно просто собираться и разбираться непосредственно на строительной площадке;
• иметь высокую сопротивляемость к нагрузкам на изгиб;
• обеспечивать безопасные условия работы для монтажников и обслуживающего персонала.

Кроме того, выбранный вариант должен быть выгодным с финансовой точки зрения. Разборные конструкции должны выдерживать достаточно большое количество циклов работ.
