Опорно-столбчатый фундамент своими руками: пошаговая инструкция
Данный вид фундамента представляет собой сугубо столбчатую конструкцию с ростверком. Обустройство такого несущего элемента наиболее уместно при строительстве легких сооружений на песчаных грунтах.
Вся работа делиться на несколько этапов, среди которых:
- Проведение земляных работ.
- Возведение столбов фундамента.
- Обустройство ростверка.
Перейдем непосредственно к началу работ.
Земляные работы
Первым этапом становится проведение земляных работ. Первоначально следует подготовить площадь. Для этого удаляется лишний грунт и проводится выравнивание поверхности.
Особое внимание уделяется глинистым грунтам, в данной ситуации необходимо будет снять довольно большой слой грунта, после чего устроить прокладку из песка. Следующим шагом проводиться разметка участка
Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка. Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов). Кроме того, проводиться разметка стен, их пересечения и примыкания
Следующим шагом проводиться разметка участка. Используются колышки и строительная нить. С ее помощью соответствуя рабочим чертежам и проводится разметка. Нить натягивается в две полосы, параллельные друг другу, при этом расстояние между ними должно составлять величине опор и соответственно ростверка
Особое внимание необходимо уделять углам, они должны быть абсолютно ровными (т.е. 90 градусов)
Кроме того, проводиться разметка стен, их пересечения и примыкания.
Опираясь на рабочие чертежи, в местах, где должны быть обустроены столбы, с помощью бура обустраиваются скважины. Его диаметр может составлять от 15 до 40 сантиметров. При этом, если глубина заложения столбов составляет более метра, то необходимо проводить дополнительную фиксацию грунта, во избежание осыпания. В нашем же случае кроме обустройства котлованов вручную буром, необходимо будет привести их к квадратной форме, для кладки столбов.
После чего дно скважины засыпается песком, слой его должен составлять примерно 10 сантиметров. Далее проводиться контрольная сверка расположения скважин относительно осей, и их ровность.
Последним шагом такой подготовки станет заливка бетона слоем в 10-15 сантиметров, который послужит прочным основанием для обустройства такого типа фундамента. Приступать к работе можно сразу после полноценного высыхание бетона, которое проходит в течении 28-30 дней.
Возведение столбчатого фундамента
Теперь перейдем непосредственно к возведению. В данном случае для обустройства столбов будет использоваться кирпич.
Итак, выкладываем основание, по которому будем равняться. Оно выполняется в виде квадрата параметрами 38*38 сантиметров. После чего по нему выкладываем и сам столб, в высоту до 50 сантиметров выше земли.
Сам столб формируем контуром, таким образом, чтобы внутри оставалось свободное пространство. Далее проводиться армирование, при этом минимум 1-2 прута связывается между собой и вставляется внутрь (в идеале это 3-4 прута). После установки каркаса, пространство заливается бетоном.
После полноценного высыхания бетонного центра, необходимо провести гидроизоляцию несущей конструкции. Также необходимо проверить и нахождение всех столбов на одном уровне. После чего траншеи засыпаются грунтом.
Кроме того, благодаря своей уникальной технологии обустройство столбчатого фундамента можно проводить использую асбестоцементные трубы. Монтаж проводится следующим образом:
- Труба опускается в подготовленную скважину, после чего заливается бетоном.
- Следующим шагом труба немного приподнимается, чтобы была возможность бетону растечься. Это дает хорошее основание и фиксацию.
- Следующим шагом, не доходя 10-15 сантиметров до края, труба заливается дополнительной порцией бетона.
Обустройство ростверка
Теперь переходим к обустройству ростверка. Выполнять его можно использую деревянные балки. В данном случае каждая из них краем должна опираться на столб, кроме того быть сцеплена с другой балкой.
Кроме того, часто встречается выполнение железобетонного ростверка. В данном случае сверху столбов обустраивается деревянная опалубка, внутри нее предусматривается армирование, по типу такого же рода как для ленточного фундамента. После чего заливается бетоном.
Технология работ
Отведенный под застройку участок следует очистить от мусора и растительности, тщательно спланировать. По периметру здания вбиваются колья, которыми отмечают углы здания и места нахождения ям
Колья соединяются строительным шнуром. Пластиковые трубы нарезаются по размерам, при этом важно помнить, что длина одного столба должна быть больше чем глубина промерзания грунта
Бурение под сваи
Скважины под столбы из пластика бурят также как для буронабивных свай (эти фундаменты имеют сходную технологию обустройства). Сваи и столбы представляют отдельные опоры, которые воспринимают нагрузку от здания. Сваи можно заливать в несъемной опалубке, практически по тому же типу, что и столбы. Не следует забывать, что размер скважины должен быть больше диаметра трубы минимум на 5 см.

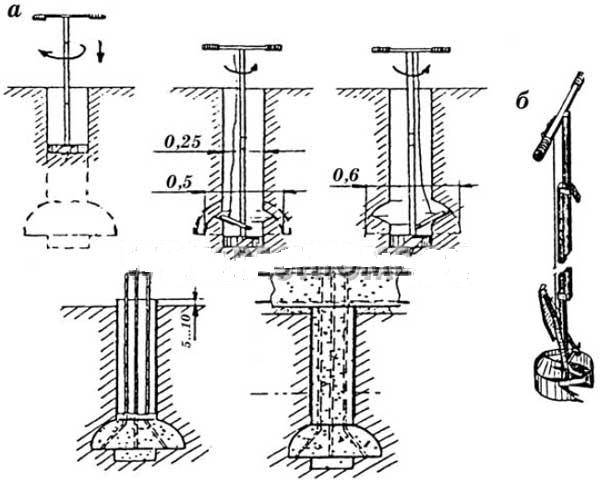

Если столб будет возводиться с уширением в нижней части, следует при бурении скважин выполнить подобное уширение в грунте.
Допускается выполнять бурение скважин для всех столбов фундамента одновременно, но этот способ подходит только для крепких грунтов. В осыпающихся грунтах лучше всего выполнять бурение скважины, установку пластиковых труб (опалубки) своими руками и бетонирование, последовательно для нескольких опорных столбов.
Далее столбчатый фундамент своими руками выполняют по следующей схеме:
- Нарезанные по размеру трубы ПВХ устанавливают в приготовленные заранее скважины в качестве опалубки. Для формирования уширения на концах труб укрепляется скотчем пластиковый или полиэтиленовый пакет достаточного размера – при заполнении бетонной смесью, пакет пример форму заранее приготовленного в грунте уширения.
- Трубы ПВХ для устройства опалубки столбов своими руками, следует тщательно выставить в скважинах на одном уровне, проверяя вертикальность лазерным строительным уровнем.
Армирование и заполнение бетоном
Армирование опалубки из пластиковой трубы выполняется несколько иначе, чем для буронабивной сваи. В пластик вставляются арматурные прутья, которые сгибаются на конце под 90 градусов в случае, если столбы возводят с уширением. Под легкие постройки, когда уширение опор не предусматривается, достаточно использовать обычную ребристую арматуру из стали.
Далее выполняют заливку бетонной смеси внутрь пластиковой опалубки своими руками. Заливать столб бетонной смесью следует в два приема: сначала бетонируют уширенную пятку, для чего заливают часть бетона и поднимают оболочку. Бетонная смесь заполняет пластиковый пакет, образуя уширение основания. Затем бетонирование конструкции продолжают, вливая бетонную смесь до тех пор, пока оболочка опалубки (трубы) не будет заполнена до верхней отметки.
Посмотрите видео, как заливать бетон в сваю своими руками.
Сверху опорного столба (сваи) устанавливают специальное устройство (шпилька) для крепления конструкций навесного ростверка или стен. Время застывания бетонной смеси в пластиковой опоре не превышает нескольких дней, за это время верхушку столба следует увлажнять и прикрыть полиэтиленом.
Ростверк
Буронабивные сваи и столбчатое основание фундамента требуется обустраивать с возведением единого несущего пояса, которым является ростверк. Столбы и сваи могут обустраиваться навесным ростверком, который изготавливается из легких материалов, выполняя заградительную и декоративную роль. Более мощным наземным ростверком соединяют столбы (сваи) для устройства отделки наружных поверхностей тяжелыми облицовочными материалами, а также для обеспечения сбережения тепла, защиты от повышенной влажности и низкой температуры в зимнее время.
Посмотрите видео, как произвести устройство ростверка.
Ростверковым поясом объединяют опоры такого типа, как сваи и столбы. Наземный ростверк по столбчатому основанию может быть возведен из монолитного и сборного железобетона, кирпича и бутового камня. Тяжелый ростверк потребует возведения отдельной ленточной опоры мелкого заглубления.
В данной статье опишем еще одну разновидность столбчатого фундамента с применением несъемной опалубки из пластиковых труб (ПВХ) для внешней канализации.
Что такое опорно-столбчатый фундамент и его отличие от других видов
Столбчатый фундамент — некоторое количество бетонных столбов, зарытых в грунт на определенную глубину (какая должна быть глубина заложения и какое количество столбов – об этом поговорим чуть далее). Сверху эти столбы жестко связываются ростверком. В качестве ростверка, как правило, используются бетонные, либо деревянные балки, в некоторых случаях ростверк заливается бетоном и является монолитной жесткой железобетонной конструкцией. Как уже говорилось выше, у опорно-столбчатого фундамента очень малая несущая способность, даже по сравнению с такими как мелкозаглубленный и незаглубленный ленточный фундамент, не говоря уже о монолитной плите. Но несмотря на это, при технически правильном подходе, он будет достаточно прочным, надежным и очень недорогим решением для некоторых типов домов, тем более что заложить его своими руками будет не так уж и сложно.
Где и как используется опорно-столбчатый фундамент
Из-за своих конструктивных особенностей опорно-столбчатый фундамент подходит не для всех типов домов. Из-за его малой несущей способности, основным условием для постройки дома на таком фундаменте является небольшой вес. А из-за малой устойчивости – дом должен быть построен из материала прочного на разрыв. Также, опорно-столбчатый фундамент не подходит для тех домов, в которых планируется подвальное помещение, так как устроить его у Вас, скорее всего, не получится.
После того, как мы определились для каких домов подходит такой тип фундамента, давайте разберемся в какой грунт его можно закладывать, а в какой нет.
Ростверк
Можно устанавливать ростверк, можно обойтись и без его возведения. Это цельнолитая конструкция из бетона, которая служит для обеспечения равномерности нагрузки на опоры. Нижняя поверхность высокого ростверка располагается на расстоянии 10 — 20 см от поверхности грунта, низкого – укладывается на песчано-гравийную заглубленную в грунт на 15 — 10 см подушку.
Опалубка для ростверка
Чтобы установить висячий ростверк – необходимо соорудить опалубку. Здесь допустимы два способа установки: расположить днище на уровне оголовков опор, или соорудить ее на полную длину до уровня грунта, после чего засыпать пространство между грунтом и ростверком песком. Опалубка обязательно должна быть закрыта гидроизоляцией.
Важна высота опалубки, ее верх должен оканчиваться вровень с уровнем заливки бетонного раствора, или превысить его на 5 — 6 см. Высота ростверка находится в зависимости от его вида и типа сечения опор: для висячего от 25 до 30 см, для низкого основания 50 см, и ширина от 25 до 40 см.
Армирование
Каркас составляется из 1 — 2-х рядов продольно расположенной арматуры, которая соединяется поперечными стержнями или хомутами. Соединение происходит посредством мягкой проволоки. Зазор между каркасом и опалубкой не меньше 3 — 5 см, это же правило действует относительно верхней поверхности ростверка.
Арматура должна быть увязана с выпусками арматурных каркасов опор. В случае превышения длины выпусков арматуры опор над высотой ростверка, они должны быть согнуты по высшим точкам поверхности ростверка под 90°.
Закладные для продухов монтируются на этапе крепления опалубки вместе со шпильками для фиксации нижней обвязки. Диаметр последних составляет 14 — 16 мм, а ставятся они строго параллельно опорам по линии нахождения бруса нижней обвязки.
Бетонирование ростверка
Заливка бетона осуществляется тщательно, с полным покрытием арматуры и без образования полостей. Рекомендуется применять инструменты для утрамбовки раствора. По окончании процесса заливки необходимо выровнять верхний слой с тем, чтобы поверхность была ровной по всей площади. Снятие опалубки допустимо только после того, как бетон затвердеет полностью.
Столбчатый фундамент
Расходная часть материала и затрат труда на возведение столбчатого фундамента в два раза экономичнее ленточного мелкого заложения, особенно если за основу брать блоки 20х20х40. Основным условием возведения такого вида является отсутствие сильных перепадов высоты.
Основные принципы технологии:
- По периметру строения роется необходимое количество скважин прямоугольной формы.
- В обязательном порядке дно скважины покрывается тщательно утрамбованной подушкой, которую изготавливают из гравия, смешанного с крупным песком.
- Устанавливается ряд блоков, скрепленный бетонным раствором.
- Второй ряд укладывается в обратном направлении. Продолжают такую укладку до требуемой высоты.
- Верх столбов выравнивается, после чего покрывается гидроизоляционным материалом.
Столбчатый фундамент – выгодный вариант для строений на глубоко промерзающих почвах. Но у такого вида имеются и недостатки:
- отсутствие подпольного пространства;
- требуется отделка нижней части фасада строения;
- возводится только на идеальной поверхности, где исключается движение грунта. Если предполагаются дополнительные укрепления, то затратная часть увеличивается, что лишает фундамент такого вида преимущества, как низкая стоимость;
- не применяется для возведения крупных основательных строений.
Тумба столбчатого фундамента
Исходя из вышеуказанных достоинств и учитывая недостатки, стоит обратить внимание, что столбчатый фундамент нередко является единственно оптимальным и выгодным решением для срочного возведения строений. Но чтобы здание имело длительный срок службы, необходимо соблюдать все условия и нормы
Кроме того, бетонные блоки 20х20х40 относятся к универсальному и бюджетному материалу, так как диапазон использования довольно широкий. К их достоинствам относятся:
- Качество материала, что позволяет увеличить срок эксплуатации строения.
- Невысокая стоимость и правильные формы сокращают затратную часть на дополнительное количество раствора на выравнивание.
- Благодаря легкости материала и его прочности, сокращаются временные рамки строительства, и затраты на применение тяжелой техники.
- Немаловажный фактор материала – его экологичность.
Ошибки при возведении опор
Наиболее частая ошибка домашних умельцев при сооружении фундамента в виде столбиков из бетонных блоков — отсутствие подошвы. Так многие пытаются снизить затраты на конструкцию, уменьшить трудоемкость работ.
Но столбы, лишенные подошвы, непременно начнут со временем проседать
Также не все уделяют должное внимание расширению нижней части опор, причем процедуру требуется выполнять в отношении каждого столбика
Также недопустимо монтировать столбчатый фундамент, если на участке неустойчивый грунт. Тогда возведенное здание постепенно начнет погружаться, невзирая даже на наличие подошвы под каждым столбиком.
Следующая ошибка — возведение таких опор на глине. Зимой такая почва начнет выталкивать столбики из-за непременного пучения. Опоры начнут расходиться, невзирая на их сооружение по технологии.
Иногда проблема возникает из-за неправильно выполненного расчета нагрузок на столбы. Тогда возникает боковая составляющая усилия, способная увести опору в сторону.
Достоинства ФБС
1. Фундамент монтируется очень быстро. Этому способствуют:
- их габариты. Для сравнения – на возведение столбчатого кирпичного фундамента своими силами (при всех равных параметрах) потребуется и трудозатрат, и времени намного больше;
- упрощенная технология. Во-первых, не придется собирать и устанавливать опалубку, предварительно составляя ее чертеж и производя расчеты. Во-вторых, сделать качественную кирпичную кладку своими руками сможет не каждый, а поставить и выровнять блоки (с учетом, что их вес всего лишь 32 кг) – не проблема даже для малоопытного человека;
- независимость от внешних условий. Блоки для фундамента можно устанавливать даже при дожде и минусовой температуре. Если сравнить с тем, что потребуется сделать при заливке ленты (уплотнение раствора, искусственный подогрев), а потом еще ожидать, когда он отвердеет, то преимущества изделий 20х20х40 более чем очевидны.
2. Фундамент из бетонных блоков характеризуется повышенной прочностью и долговечностью.
3. Правильность геометрии изделий облегчает дальнейшую отделку основания (гидроизоляция, утепление).
4. Экономическая выгода от применения блоков для строительства фундамента. И это понятно, если учесть простую технологию монтажа, размеры и приемлемую стоимость образцов (от 42 до 98 руб/шт).
Инструкция по шагам
Далее – лишь описание особенностей технологии, так как перечень мероприятий тот же, что и при возведении любого другого основания (по типу, схеме, материалам). К тому же невозможно дать определенную инструкцию, не зная всех нюансов строительства в конкретном месте (к примеру, нагрузку, уровень промерзания).
Наиболее популярными вариантами основы небольших строений при возведении своими силами являются ленточный и столбчатый. В главном процесс их монтажа одинаков, разница лишь в отдельных нюансах.

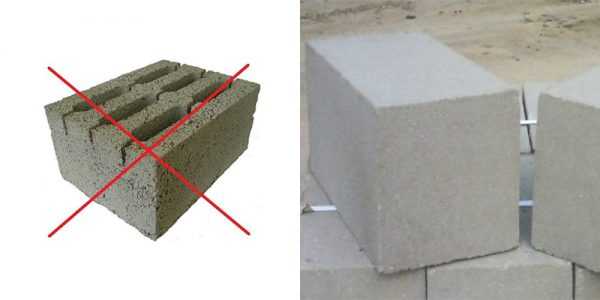

Во-первых, плотность – не менее 1500 кг/м 3 . Во-вторых, модификация изделий 20х20х40. ФБП (пустотные) стоят дешевле, но и нагрузку «держат» меньшую. Если предполагается сложная прокладка коммуникаций, то лучше возводить фундамент из блоков ФБВ. В таких камнях уже есть специальные прорези. Если использовать элементы 20х20х40 категории ФБС, то только для легких строений (к примеру, небольшая баня, бытовка) и обязательно со встроенным армирующим каркасом.
1. Подготовка площадки и земляные работы.
После зачистки сегмента территории производится ее разметка любым удобным способом по чертежу (плану строения). При определении размеров траншеи или ям (для столбчатого фундамента) необходимо учесть, что придется делать защитные покрытия (тепло- и гидроизоляции). Насколько это будет удобно?
Особенность в том, что дно ямы или траншеи должно быть идеально выровнено. Образцы 20х20х40 отличаются строгой геометрией. И если при загрузке бетона в опалубку качество выравнивания основания роли не играет, то при возведении блочной конструкции – фактор немаловажный.
Независимо от характеристик грунта, лучше поверху сделать стяжку (порядка 30 мм). Она придаст прочности «подушке» и дополнительно подровняет ее верхний срез. Рассчитывать на то, что блоки при монтаже фундамента можно приподнять с помощью раствора, не совсем правильно. Чем толще его слой, тем выше теплопотери из-за «мостиков холода». Для строений с цокольным (техническим) этажом – более чем актуально.
3. Отсечная гидроизоляция.
Любой искусственный камень впитывает влагу. Независимо от того, монтируется столбчатый фундамент или ленточный, такой защитный слой для основания делается обязательно.
4. Особенности монтажа блоков.
Их скрепление производится раствором.
На какую глубину делать опоры фундамента, решается на месте работ. А вот расположение элементов имеет значение. Особенность их размеров (20х20х40) в том, что ширина составляет ½ от длины. Поэтому в каждом следующем ряду, без нарушения геометрии столбов, схема укладки меняется на 90°. Это необходимо для предотвращения образования одного сплошного вертикального стыка между блоками.
Соблюдается принцип кладки кирпича. В каждом вышележащем уровне строительные элементы смещаются на ½ относительно предыдущего. Причина – та же.
Технология возведения
При возведении следует учитывать то, что расстояние между блочными опорами должно быть от 130 до 300 см. Также расстояние от уровня земли до верхней плоскости должно быть от 30 до 60 см. Толщина демпфирующей песчано-гравийной подсыпки должна быть выдержана на уровне 20 см. Пространство между почвой и опорами должно быть заполнено щебнем и песком. Рассчитайте нагрузочную способность, чтобы были гарантии устойчивости строения.
Технология, по которой проводят установку столбчатого фундамента на блоках 20х20х40, предусматривает такие шаги:
- Проводим нужные расчеты.
- Определяем потребность в строительных материалах.
- Проводим подготовку.
- Проводим разметку стройплощадки.
- Убираем землю.
- Делаем подушку.
- Укладываем блоки.
- Проводим гидроизоляционные работы.
Давайте рассмотрим отдельные этапы.
Подготовка к укладке
На этапе подготовки следует выполнить следующие работы:
- Определить тип грунта, а также узнать уровень промерзания почвы и глубину нахождения водоносных слоев.
- Очистить строительную площадку от мусора и растений, а также удалить плодородный слой земли.
- Распланировать поверхность и сделать разметку.
Когда все будет окончено, можно приступить к земляным работам.
Подготовка приямков для блочных столбов
Для начала вручную или при помощи специальной техники удалите землю с того участка, где будет фундамент
Важно, чтобы при извлечении вертикальность стенок была выдержана, и было углубление внутрь, а уровень промерзания был приблизительно на 50 см. После этого разровняйте основание приямка
Установка опор
Монтаж производят по такому алгоритму:
- Сделайте полушку из щебня и песка.
- Обязательно увлажните ее и после утрамбуйте.
- Теперь можно заняться кладкой блоков поверх цементного раствора.
- Обязательно следите за правильностью кладки.
- Стыковые швы затрите.
Теперь можно вводить опоры до нужной высоты над нулевой отметкой.
Гидроизоляция
Для осуществления работ по гидроизоляции можно:
- Обмазывать поверхности фундамента составом битума.
- Защитить стенки основание рубероидом (листовым).
Очень важно, чтобы укладка рубероида была выполнена с перекрытием в 20 см, а если вы будете наносить обмазочные вещества, проводите двухслойную обработку. Гидроизоляция защитного типа поможет предотвратить доступ влаги и не даст грунтовым водам размывать застывший раствор цемента
После того, как монтаж будет окончен, потребуется отмостка. Она тоже поможет защитить фундамент от негативного воздействия влаги.
Наши услуги
Наша базируется на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:
Железобетонный фундамент
На этой странице мы рассмотрим основные виды железобетонных фундаментов, технологию их возведения и определим, рационально ли самостоятельно заниматься их…
Подробнее
Плавающий фундамент
Фундамент – это основа любого здания. Он несет нагрузку всего сооружения. Плавающий фундамент способен удерживать здание на неспокойном грунте, например, в…
Подробнее
Фундамент под коттедж с подвалом
Если вы планируете построить коттедж с подвалом, то следует тщательней подходить к выбору типа фундамента и выбору исполнителей. В этом случае, помимо прочностных характеристик грунта,…
Подробнее
Плитный фундамент
На данной странице вы узнаете, какими особенностями обладает фундамент из монолитной бетонной плиты, и как выполняется его расчет, и проектировка.
Зависимость выбора блочного фундамента от характеристик участка
Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.
Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.
Грунт
Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:
- Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
- Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
- Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.
Тип грунта может различаться даже на соседних участках
Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.
Таблица: минимальная глубина заложения фундамента в песок и глину
| Почва | Минимальное заглубление (м) | |
| 1 | Песок | 0,5 |
| 2 | Глина | 0,7 |
Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.
Чтобы проверить почву, нужно поместить образец в стакан с водой
Грунтовые воды
Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.
Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента
Глубина промерзания
Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.
Глубина промерзания — фактор, влияющий на глубину заложения фундамента
С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.
Водяные «линзы»
Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».
При наличии в почве «линз» используется только свайно-ленточный фундамент
Выбор фундамента
От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

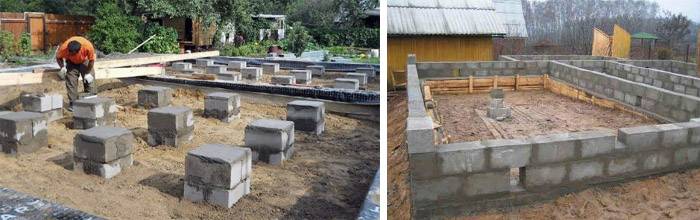

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.
Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.
Основные принципы возведения
В зависимости от высоты погружения столбов в землю фундамент может быть:
- мелкозаглубленный;
- заглубленный;
- незаглубленный.
Для бани в большинстве случаев подходят первые два вида оснований.
Мелкозаглубленное основание
В данном случае все компоненты платформы сформированы в единую прочную структуру, чувствительную к любому искажению грунта. Структура равномерно направляет нагрузку по всей поверхности основы. Опоры соединяются цельным ростверком из железобетона или металлическими отъемами.
Мелкозаглубленный фундамент может иметь незначительный подъем основы, при этом деформация по уровню не допускается выше допустимых расчетов, которые используются в строительном деле, и от которых напрямую зависит конструкция постройки.
Все вычисления для основы при неглубоком заложении проводятся таким же образом, как и в случае с другими типами фундамента.
Заглубленное основание
Этот вид подошвы отличается глубиной заложения столбов и напрямую зависит от величины промерзания почвы. В основном эта глубина превышает 0,4 метра. Сами стадии такие же, как и при основании малого заложения.
Выкопать ямы можно механическим или бензинным буром, либо специализированной машиной. В последнем случае придется обратиться за помощью в строительные фирмы.

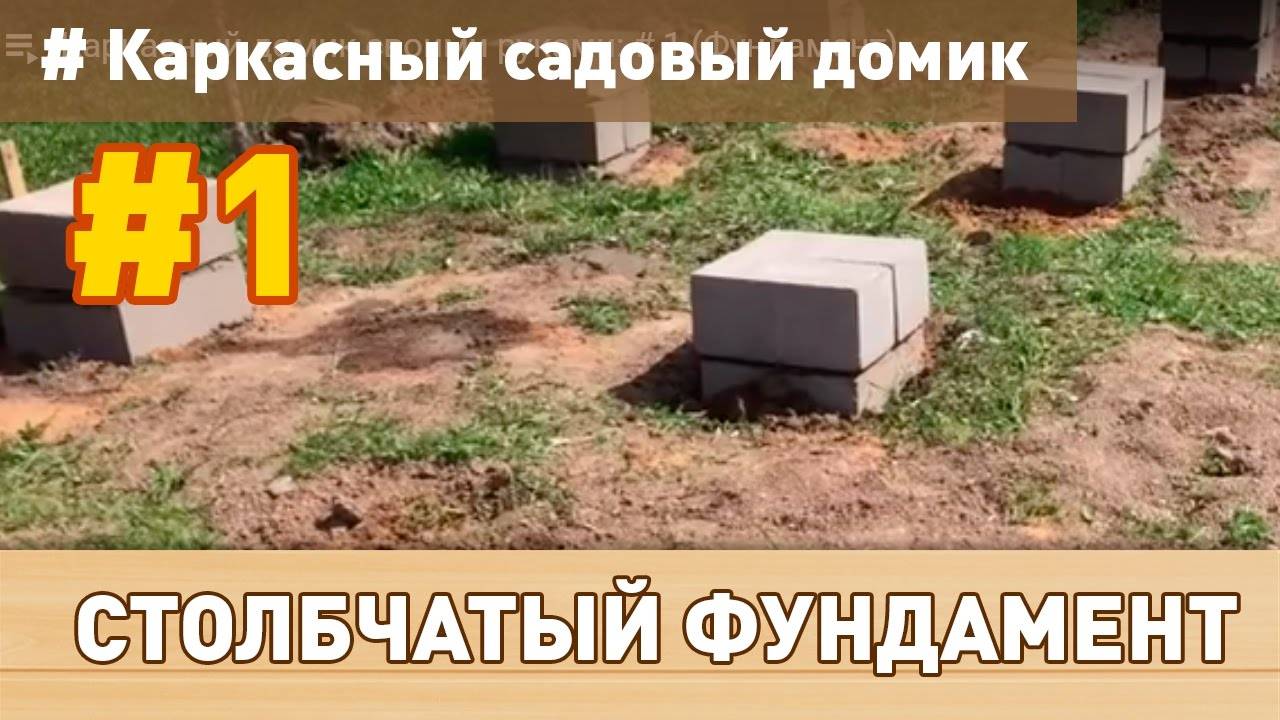

Несмотря на небольшие объемы конструкции и сравнительно малый вес, на пучинистых грунтах лучше устанавливать опоры ниже точки промерзания земли. В противном случае, при перепадах температуры фундамент может «гулять».
