Правила проведения штробления стен под проводку: выбор инструмента и технологии

Полезные советы мастеров

Если нужно соединить две ближайшие точки, то штроба может иметь только один поворот, ведь провод в этом случае будет изгибаться, что станет причиной перегрева. Когда таких точек больше 2, перегрев может спровоцировать опасную ситуацию. Штробу можно резать с максимальной шириной в 30 мм, а глубина должна составить 25 мм максимум. От радиаторов отопления нужно будет отступить 400 мм, хотя специалисты рекомендуют делать отступ в 500 мм и больше. От самой высокой и низкой точек комнаты следует начинать штробить с отступлением 10 мм.

В помещениях несущие стены не должны подвергаться штроблению ни при каких обстоятельствах. А вот снаружи несущая стена может штробиться, даже если глубина борозды будет максимальной, это не скажется негативно на конструкции. Но на манипуляции с перегородками нужно получить специальное разрешение. Это правило должно строго соблюдаться, когда штробление ведется в панельном доме

На первых этажах штробление должно осуществляться с особой осторожностью, так как помимо крыши, стены удерживают всю конструкцию

Как «бороздить» бетонные и кирпичные стены?

Чтобы сделать штробление стен под проводку корректно, необходимо придерживаться последовательности этапов работы. Следование шагам позволит провести операцию качественно и быстро.

Первый шаг, независимо от инструмента, — защита остальных комнат от грязи и вездесущей пыли. В этом случае на пол перед дверным проемом кладут влажную тряпку, а с внутренней стороны его завешивают мокрой простыней, так как просто закрытые двери от пыли не спасут: она найдет себе путь даже через небольшие зазоры.

  1. После тщательной очистки поверхности стен от обоев вооружаются специальным тестером или детектором (металлоискателем). Эта операция необходима для того, чтобы во время работ не наткнуться на старую электропроводку, в противном случае действия приведут к удару током или короткому замыканию. Если старая проводка (или действующая) располагается в опасной близости от планируемой линии, ее сдвигают, одновременно внося в план коррективы.
  2. Переносят на стены схему проводки, стартуя от распределительной коробки, а завершая работу электрической точкой, например, розеткой, выключателем. Обязательно пользуются лазерным (строительным) уровнем и маркером. После разметки стен определяют ширину каждой штробы. Главные ориентиры для расчетов — сечение кабеля и их запланированное количество.
  3. Согласно нанесенному чертежу штробят стены. Коробки под розетки делают дрелью с насадкой-коронкой (65, 80 мм). После того как все канавки проштроблены, стены фотографируют «на память». Эта операция даст возможность быстро найти потенциальное повреждение в будущем.
  4. Кабели фиксируют алебастром, гипсом, дюбель-хомутами либо стяжками под дюбель (саморез). После монтажа проводку проверяют мегаомметром либо тестером — прозванивают абсолютно все жилы: как на «короткое», так и на «землю». Если проблем не обнаружено, работу продолжают.
  5. Все штробы тщательно очищают от мусора, используя пылесос. Затем для лучшего сцепления их сначала обрабатывают грунтовкой глубокого проникновения, после ее высыхания наносят обычную гипсовую штукатурку (альтернатива — раствор).
  6. После окончания штробления стен под проводку электрические параметры кабелей проверяют снова.

Если работа кажется чересчур грязной или сложной, то можно обратиться к мастеру, однако цена на его услуги такова, что желание получить помощь извне нередко быстро пропадает, и штробление стен под проводку выполняют самостоятельно.

Штробить в несущей стене запрещено?

Самый главный вопрос который волнует всех – можно ли резать и штробить несущие стены. И что про это говорят СНиП и ГОСТы.

Как указано в ГОСТ Р 50571.15-97 – монтаж электропроводки не должен понижать эксплуатационные качества строительных конструкций.

Еще есть другой документ, на который ссылаются и придерживаются его рекомендаций опытные электрики – постановление правительства Москвы 28-10-11 “О порядке переустройства помещений в жилых домах на территории города Москвы”.

Хотя оно и подписано для Москвы, его рекомендаций придерживаются и в других регионах. Конкретно в п.11.11 сказано: “Делать штробы в ГОРИЗОНТАЛЬНЫХ швах и под внутренними стеновыми панелями запрещено. Также запрещено делать борозды в стеновых панелях и плитах перекрытия.”

Получается, что в потолке резать штробы нельзя в любом направлении.

Там применяйте только наружный крепеж кабеля с помощью клипс и гофры.

В монолитных панелях можно резать штробу только в слое штукатурки, не заглубляясь при этом в саму стену и не ослабляя ее поверхность. Что касается других несущих стен, то там разрешены только вертикальные штробы, но и при этом нельзя нарушать целостность арматуры внутри.

Именно поэтому электромонтажники и говорят, что штукатурка всегда должна идти до электрики, а не наоборот.

Вы тем самым получаете необходимую фору, в пару тройку лишних сантиметров слоя штукатурки. И при нарезании борозды или высверливании подрозетника, просто не достанете до арматуры.

Только представьте себе, что в несущей стене на фото внизу, вы прорежете нишу под углубленные подрозетники на 6см во внутрь! И еще столько же с обратной стороны в другой комнате.

А если то же самое проделают ваши соседи снизу и сверху. Как долго простоит ваша многоэтажка и кто будет виноват, если в один прекрасный день она сложится как карточный домик.

Конечно это самый крайний и маловероятный случай. Однако чаще всего такие дома, после 10-15 лет эксплуатации, признаются аварийными.

Что же делать, если без подрозетников в монолитной стене не обойтись? В этом случае ставьте там гипсокартон и монтируйте подрозетник в гипсокартонной стене без нарушения монолита.

Что же касается панельных домов, где фактически все стены являются несущими, то в них стандартным вариантом является использование заводских пустот в плитах. В ином случае, вам придется вести электрику по потолку (на клипсах) или по полу (в стяжке).

При этом категорически отказаться от горизонтального штробления и высверливание ниш с повреждением арматуры. А это значит, либо достаточный слой штукатурки, либо фальшстены из гипрока.

Нюансы при создании штроб в несущих стенах

Штробление несущей стены запрещено, потому что в ней проходит стальная арматура, принимающая на себя значительную нагрузку. Прутья обычно располагаются вертикально и проходят под защитным слоем на некоторой удаленности от поверхности. Это значение составляет 30 мм максимум. Даже если подумать логически, что при штроблении, где паз будет уложен на глубину 3 см и больше, арматуру можно повредить, что снизит несущую способность стены, перекрытия и всего дома. В помещениях такой постройки проживать будет уже небезопасно.

Некоторые полагают, что штробление в несущей стене можно осуществить на незначительную глубину. Но вы не можете быть уверены в том, что арматура не проходит ближе к поверхности. Даже если на такие работы получить разрешение, вы не сможете их выполнить с такой точностью, чтобы не задеть металлический каркас.

Некоторые домашние умельцы полагают что, если кирпичная стена не имеет арматурного каркаса, но является несущей, в ней можно проделывать пазы. Это не так, ведь конструкция принимает на себя огромную нагрузку от выше расположенных этажей, крыши и сопутствующих нагрузок, а значит, снижение несущей способности может стать причиной трагических последствий.

Некоторые оговорки, однако, допускают наличие вертикальных углублений на 100 мм или меньше. Ширина паза при этом не должно быть больше 380 мм. Такая же ситуация наблюдается и в монолитных постройках, где вертикальные штробы при необходимости можно проложить, но после получения соответствующего разрешения. Однако даже в этом случае могут возникнуть неприятные последствия.

Расстояния, глубина, ширина штробы

На какие нюансы следует обратить внимание при штроблении стен под кабель? Во-первых, это минимальные расстояния и отступы. Здесь придерживайтесь следующих рекомендаций и правил:

Наименование габарита до штробы
Минимальное расстояние
От угла стенки
10см
От дверной коробки
10см
От потолка
15-20см
От пола
15-20см
От откоса окна
10см
От газовой трубы
40см

max глубина штробы – 25мм

при монтаже одного кабеля без гофры достаточно ширины – до 5мм

при использовании гофры – 20-25мм

Также обратите внимание на расположение борозды относительно подрозетника. Она не должна проходить четко посередине

Всегда ориентируйте ее ближе к краям. Причем слева или справа тоже играет роль.

Если будущая розетка или выключатель стоят близко к дверному проему, то правильнее будет провести штробу именно к дальнему краю от двери. Иначе при установке дверей, монтажники длинным нагелем при засверливании повредят кабель.

Еще при штроблении часто пользуются лазерным уровнем. Во-первых, он облегчает и ускоряет работу. А во-вторых, кабель при этом будет проложен идеально ровно.

В дальнейшем, при засверливании в стену шурупа под картину, вы будете точно знать на сколько миллиметров в сторону от розетки у вас лежит под штукатуркой кабель.

Не нужно будет применять всякие хитрые устройства и модные сканеры стен для обнаружения проводов под штукатуркой.

Правильное направление реза – сверху-вниз. Вы будете меньше уставать, а сила тяжести наоборот будет помощником при работе.

Достаточно приложить штроборез к стене, а дальше качественные диски и сила притяжения земли сделают большую часть работы за вас.

Полезные советы профессионалов

  • До начала работ обязательно следует убедиться в том, что в стене нет скрытой проводки. Для этого используют специальное оборудование. Новый план следует изобразить на чертеже и оставить его на тот случай, если понадобится просверлить стену или осуществить над ней какие-либо действия.
  • Выбор способа проведения работ будет зависеть от финансовых возможностей и наличия инструментов. Наиболее дешевым, но трудоемким подходом окажется применение зубила и молотка. Будущую штробу необходимо разделить на сегменты, пройдясь по намеченным линиям зубилом. Инструмент устанавливается вдоль края. Затем его следует установить поперек, чтобы выбить нужную глубину.
  • Работы пойдут быстрее, если использовать дрель с ударной функцией или перфоратор. С последним можно использовать насадки в виде лопатки или бура. Здесь принцип будет несколько другим. Он заключается в проделывании множества отверстий на глубину до 20 мм. Затем промежутки между отверстиями удаляются лопаткой перфоратора. Ее следует ставить вдоль линии. В противном случае можно столкнуться с выбиванием лишнего материала, что после потребует большего количества смеси для заделки.
  • Если не боитесь пыли, но не хотите тратится на штроборез, в том числе, его аренду, можно воспользоваться углошлифовальной машиной. Она позволяет добиться ровных краев штробы. Такой способ больше всего подходит для того этапа ремонта, когда осуществляются черновые работы, и пыль для помещений не так страшна. Если же манипуляции проводятся на том этапе, когда в других помещениях уже есть чистовой ремонт, вы должны быть готовы к тому, что с образовавшейся пылью сложно будет справиться даже с помощью пылесоса.

Очень важно исключить пересечение штроб. Прежде чем осуществлять разметку будущих пазов, следует проверить стены на наличие металлического каркаса с помощью детектора

Отличный способ избежать работы с несущими стенами заключается в прокладке проводки в помещении, оформленном в стиле лофт. Внешнее расположение проводов смотрится довольно современно, исключает пыльные работы по долблению у стен, а также позволяет сразу же понять, где располагаются коммуникации и в каких местах можно сверлить стены. Если вы не знаете, к кому обратиться за получением разрешения на штробление, следует узнать, где находится проектная организация. Именно она определяет возможность проведения таких работ.

Если вы — настоящий счастливчик, и у вас есть в наличии штроборез, работать с ним нужно еще уметь. Так как оборудование имеет довольно внушительную массу, удобнее всего проделывать вертикальные пазы, двигаясь сверху-вниз. Это позволит прилагать меньшее количество сил, ведь оборудование будет двигаться вниз под действием собственного веса.

Инструмент для штробления стен

Существует несколько основных способов создания штроб и соответствующий инструмент для этого. Все эти инструменты доступны для использования, поэтому сделать штробу в стене своими руками не составит труда. Рассмотрим наиболее распространенный способы штробления стен от самого примитивного в наиболее технологичным.

Штробление стен без пыли зубилом и молотком

Зубило и молоток это самые простые приспособления, которые есть в арсенале у каждого хозяина. Преимуществами такого способа штробления является простота и отсутствие мелкой пыли, так как материал стены будет отваливаться кусками.

Минусов у зубила гораздо больше. Используя этот способ, вы потратите очень много времени, сил, а штробы получатся неровными, требующими большого количества раствора за затирку. В тому же этот вариант работает только тогда, когда штробу необходимо сделать в штукатурном слое. Штробление кирпичной стены или, тем более, бетона одним молотком достаточно проблематично.

Штробление дрелью и зубилом

Создание канавок таким способом более производительное, чем в предыдущем варианте. Через каждые 1-2 см в стене сверлятся отверстия, которые затем выдалбливаются зубилом. Преимущество такого способа в том, что он позволяет делать штробы в кирпичной кладке, а не только в штукатурном слое.

Недостатки такие же, как и в предыдущем варианте – низкая производительность и неровность штроб.

Штробление стен перфоратором

Перфоратор является самым распространенным инструментом для штробления бетонных стен и стен из кирпича. При работе с ним есть два подхода. Первый — сверление стены по разметке буром, как в предыдущем варианте, и последующая выборка канавки при помощи насадок на перфоратор (штробером или лопаткой). Второй способ предполагает выдалбливание штробы без предварительного сверления.

Перфоратором возможно производить долбление практически любой стены без большого количества пыли, однако штроба также будет недостаточно ровной. При штроблении не стоит ставить инструмент под 90 градусов к стене, так как возможно откалывание больших кусков стены. Результат работы перфоратором  не будет отличаться аккуратностью, но при этом применение этого инструмента оправдано своей относительной чистотой и скоростью проведения работ.

Штробление стен болгаркой

Комфортная резка стен болгаркой возможно только при наличии алмазного круга, так как он позволит легко резать кирпич или бетон. Изначально следует сделать 2 параллельных пропила по всей длине разметки с расстоянием в необходимую ширину штробы, после чего зубилом или перфоратором выбрать материал между ними. В отличие от перфоратора или зубила, данный способ является производительным и обеспечивает получения канавки с ровными и аккуратными краями.

Большим минусом использования болгарки является большое количество мелкой пыли. Бороться с этим можно, использую специальные кожухи с отводными патрубками, которые, присоединяясь к пылесосу, отводят пыль от места реза. Один из таких кожухов показан на видео:

Штробление стен своими руками – краткая инструкция

Итак, перед началом работ нужно выбрать инструмент. Если для штробления нет возможности пользоваться инструментом с пылесосом, необходимо плотно закрыть все щели в помещении, а оставшуюся мебель и прочие вещи накрыть полиэтиленом.
Поверхность стен в местах проложения штроб необходимо очистить от лишних покрытий, таких как обои, плитка и т.п.
Разметка поверхности. На этом этапе нужно точно разметить расположение будущих штроб и отверстий под розетки и выключатели. Для этого удобно пользоваться лазерным уровнем, который точно строит горизонтальные и вертикальные плоскости

При этом важно не забывать о проводке, которая уже заложена в стенах. Для того, чтобы отыскать действующую проводку, можно воспользоваться специальными приборами, детектрующие электромагнитное излучение.
После разметки приступают непосредственно к резке выбранным инструментом. Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники

Для этого используют специальные круглые коронки с твердосплавными пластинами.
Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.
После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.

Сам процесс не отличается сложностью и был показан на роликах выше.
После штробления и очистки канавок переходят к бурению отверстий под подрозетники. Для этого используют специальные круглые коронки с твердосплавными пластинами.
Размер коронки выбирается в зависимости от размеров подрозетников, которые планируется устанавливать. Как правило, это размеры 65 и 80 мм.
После завершения работ по резке и долблению, переходят к сверлению отверстий в штробе для крепления проводки. Для крепления проводов применяют специальные дюбеля, которые крепятся в штробе с шагом в 30-50 см.
Заключительным этапом работ является очистка штроб при помощи щетки или пылесоса и их грунтование. Грунтование – необходимая процедура, так как слой грунтовки свяжет всю пыль и поспособствует лучшему сцеплению затирочной смеси со стеной. После того, как кабель будет уложен, выполняется заделка каналов шпаклевкой, штукатуркой или гипсом.

Соблюдение всех правил и норм позволит качественно выполнить штробление стен своими руками, без привлечения строительных бригад и дополнительных трат, что в сумме с полученным качественным результатом станет приятным бонусом.

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

  1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
  2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
  3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.

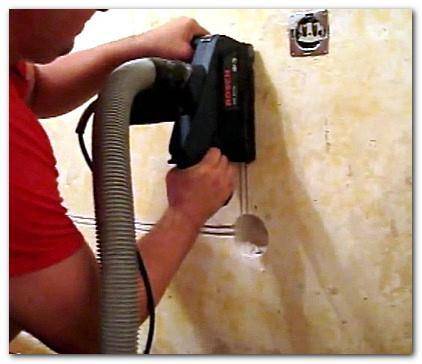

  4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

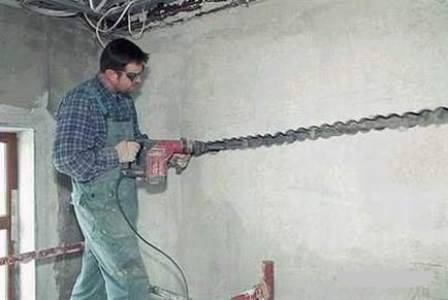

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

  • Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
  • Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.
