Как построить Каркасно – щитовой садовый домик эконом класса своими руками недорого: Пошаговая инструкция +Проекты и Видео

Сколько нужно материала?

Количество строительных материалов для стен задуманного каркасного строения напрямую зависит от размеров будущего дачного домика. Допустим, его высота 2,8 м, длина 10 м, а ширина 8 м. Периметр получается 36 м. Учитывая эти параметры, можно без труда посчитать количество необходимых вертикальных стоек для возведения каркаса.

Итак, стойки должны располагаться на расстоянии полуметра друг от друга. Если берется брус с сечением 10х15 см, то его (бруса) понадобится не меньше 4-х кубов. На устройство основания и оформление окончательного соединения потребуется еще 3 куба. Получается, что на выбранный каркасный домик покупать нужно 7 кубов бруса.

Если для обшивки стен взять обрезную доску длиной в 3 м, шириной 15 см и толщиной 2,5 см, такого материала на предполагаемую дачу понадобится 4,65 кубометров.

Купить придется также:

  • оконные и дверные коробки;
  • материал для оформления внутренних перегородок;
  • отделочные материалы.

И дальше следовать простой инструкции:

  1. Сначала оформить фундамент (столбчатый для маленького домика или ленточный для строения побольше).
  2. Далее из бруса возвести каркас будущего строения: на фундамент уложить нижнюю обвязку и лаги, а после поставить вертикальные опоры.
  3. Если планируется домик с верандой, нижние лаги надо будет продлить на длину этой веранды с установкой дополнительных опор.

  1. Потом нужно постелить из толстых досок черновой пол.
  2. А затем на пол равномерно уложить утеплитель, а по нему оформить паро- и гидроизоляционный слой.
  3. Финишную отделку дачного пола можно выполнить или толстым линолеумом, или половой доской.
  4. Следующий этап — сборка стен из бруса на нагели.
  5. Далее между венцами необходимо проложить утеплитель (паклю или джут). И так для каждого слоя.
  6. Уже на следующем этапе происходит монтаж крыши, а именно установка раскосов и стропил из бруса.
  7. После выполняется обшивка брусом.
  8. А потом укладывается гидроизоляционный слой рубероида (с обязательным промазыванием швов горячим битумом).
  9. Затем устанавливаются окна и двери.
  10. И далее можно переходить ко внутренней отделке уже готового каркасного помещения.

Такой дачный домик визуально будет выглядеть особенно привлекательно, если его отделать сайдингом или вагонкой.

Каркас и облицовка

Затем, чтобы соорудить дачный домик из фанеры своими руками, нужно собрать каркас. Строительство каркаса собой представляет пошаговое выполнение следующих этапов работ:

  • Сверху основания укладывается гидроизоляционный слой, в качестве которого чаще всего выбирают рубероид.
  • Из бруса 15х15 см либо досок сечением 15х5 см сооружается нижняя обвязка, которая закрепляется к арматуре фундамента. Таким же брусом делают лаги для будущего покрытия пола, устанавливая их в нижнюю обвязку. Пространство между грунтом и лагами можно наполнить керамзитом. Крепеж выполняется с использованием металлических уголков и анкерных болтов. Лаги должны быть уложены четко в уровень. К нижней части лаг закрепляют брус размером 2х2 см. Сверху данного бруса укладывают фанерные листы толщиной 1,5 см, обрезанные по размерам, и закрепляются саморезами. Укладывают минеральную вату для утепления. Затем настилают пленку для гидроизоляции, закрепляя скобами при помощи строительного степлера. Затем саморезами крепят фанерные листы толщиной около 2 см. Установка чернового пола является завершенной.
  • Вертикально устанавливают стойки на расстоянии не меньше одного метра друг от друга с учетом проекта дома. Для усиления всей конструкции между ними горизонтально закрепляют перемычки. Опоры обязаны быть зафиксированы четко вертикально по уровню, без каких-либо перекосов. Для фиксации лучше всего применять временные опоры. Во время установки поперечин и опор необходимо оставлять оконные и дверные проемы.
  • Сверху них устанавливается верхняя обвязка, ее обустройство аналогично нижней. Здесь закрепляются балки перекрытия, а после стропильные балки для сооружения крыши.
  • После сооружения каркаса необходимо только обшить наружную сторону листами фанеры. Крепление производится на саморезы с помощью шуруповерта с расстоянием не меньше чем в 40 см.
  • Затем по всему периметру делается утепление и сверху него крепится пароизоляционная пленка, которую укладывают внахлест и крепят скобами.
  • Листы фанеры внутри дома также закрепляются шуруповертом на саморезы. Стыки, которые получаются между фанерными листами, нужно зашпаклевать, а щели, которые появились между стенами и фундаментом, необходимо заполнить строительной пеной. После засыхания пены ее излишки убираются с помощью ножа.
  • На верхней обвязке крепят доски размером 15х2 см, создавая так обрешетку потолка. Когда проектом предусмотрено жилое здание в два этажа, то доски нужно выбирать большего сечения. К данной обрешетке крепятся листы фанеры, на них закрепляется пароизоляционный слой, сверху которого кладут минеральный утеплитель. Затем укладывается заново пароизоляционный слой и накрывается фанерными листами, которые крепят саморезами.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

  1. Быстротой реализации опорной несущей части.
  2. Минимальным количеством земельных работ.
  3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу.

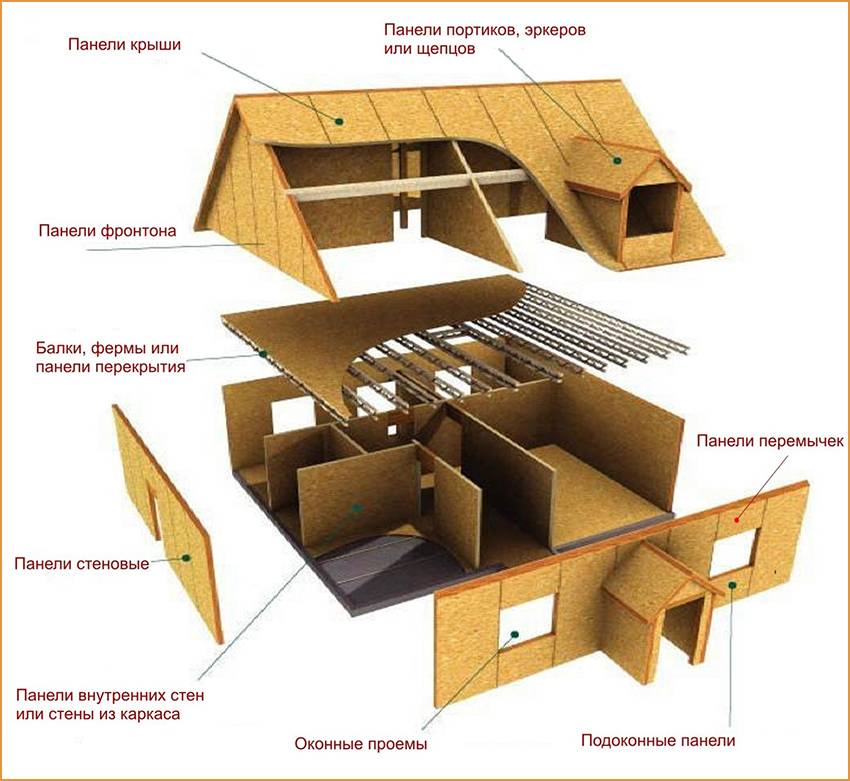

Понятие щитового строительства

Щитовая конструкция представляет собой сооружение, собранное из нескольких плоских деталей скрепленное дополнительными инструментами. После полной сборки щитового сооружения, проводятся внутренние отделочные работы.

Стоить отметить, что щитовые дома строят во многих странах, включая Европу. Родоначальниками этого строительства являются канадцы. В Канаде установка домов из щитов является традицией. В этой стране обычно для строительства дома нанимают специалиста, который руководит всеми работами.

Сборка конструкции будущего щитового дома производится на том месте, которое предназначено под его постоянную установку. Во время сборки работники, а именно семья, проводят все строительные работы с особой ответственностью.

Именно при таком подходе, можно не только сэкономить деньги, которые впоследствии ушли бы на оплату строителей, но и построить дом с прочной конструкцией.

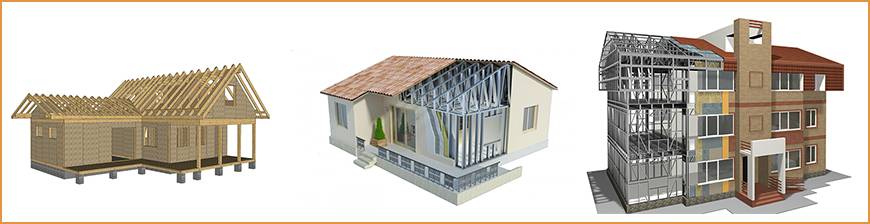

Виды каркасных домов

Деревянный каркасный домДом с металлическим каркасомДом из ЛТСК
Каркас этого дома состоит из деревянного материала. Этот каркас имеет самую низкую стоимость, примерно 6 тысяч рублей.Работать с этим материалом очень легко. Дерево отлично распиливается ножовкой или пилой, и скрепляется оно его обычной отверткой. Правда материал следует обрабатывать специальными растворами от гниения и пожара.Этот каркас изготавливается из уголков или труб с квадратным сечением.Во время изготовления этого каркаса, используется тяжелые инструменты. Для того, чтобы сварить все элементы, необходимо использовать сварочный аппарат. Кроме этого, этот каркас очень дорогой, тонна трубы с квадратным сечением стоит около 40 тысяч рублей. Но металлические каркасы очень прочные, их срок службы достигает более 150 лет.Это дома из легких стальных конструкций. Профиль, из которого изготовлены эти каркасы, очень легкий и он хорошо противостоит к воздействиям внешней среды.Этот материал разрушается очень долго, и поэтому срок службы у него достигает до 200 лет, а иногда и больше. Для того чтобы его разрезать можно использовать обычную ножовку, а для скрепления профилей применяются обычные саморезы, которые вкручиваются обычным шуруповертом. Стоимость его очень высокая, тонна этого материала стоит около 40 тысяч.

Что в них хорошо и что плохо?

Какие же достоинства у каркасных домов:

Быстрое возведение. Щитовой дом средних размеров можно построить примерно за 2-3 месяца:
Низкая стоимость;

Высокая прочность постройки. Эти дома очень крепкие, они могут отлично выдержать землетрясения до 7 баллов по шкале Рихтера и сильный ветер;

Можно все сделать в соответствии со своим вкусом. Во время самостоятельного строительства есть возможность выбрать свой стиль дизайна, отделку дома;

Скрытая прокладка основных коммуникаций. В связи с этим не нужно устанавливать специальные устройства «магистралей» из коробов. Однако не стоит злоупотреблять этой возможностью, поскольку многие виды коммуникации требуют регулярного их осмотра, например, для ремонтных работ или обслуживания;

Небольшая масса

Каркасные дома имеют низкую массу, поэтому их можно устанавливать на фундаменты облегченного типа;

Еще одно не маловажное достоинство – это устойчивость к деформациям, если дом не отапливается в холодный период. Это достоинство особо важно при строительстве дома для дачного участка.

Но помимо достоинств имеются и недостатки. Которые также следуют знать, поскольку при строительстве они пригодятся.

Недостатки:

  • В связи с тем, что это деревянные дома, в дальнейшем в стенах могут завестись грызуны. Также стоит отметить, что если конструкция каркаса не будет качественно обработана специальными растворами, то могут завестись насекомые, которые могут навредить всему строению;
  • Высокая степень воздействия пожаров;
  • Трудно сделать перепланировку. Для того, чтобы в дальнейшем можно было сделать перепланировку, при строительстве необходимо использовать каркасно-рамочную технологию;
  • В щитовых домах не желательно делать второй этаж. В этих домах можно сделать не большую мансарду. Для того, чтобы построить двухэтажный дом, то для конструкции следует использовать каркасно-рамочный дом. Желательно за основу брать металлический каркас, он крепче и устойчивее;
  • Слабые теплоизоляционные свойства. Однако это понятие уже устарело. Сейчас существует большое количество утеплителей, которые можно использовать при строительстве дома;
  • Низкая звукоизоляция. Но при использовании современных звукоизоляционных средств можно получить хорошую защиту от воздушных шумов;
  • Низкий срок службы. Дома этой конструкции могут простоять всего 75 лет.

Коммуникации

Если у вас не опыта или специального образования, правильно проложить инженерные коммуникации будет сложно. Воспользуйтесь услугами специалистов, чтобы ошибки в работе не привели к аварийным ситуациям с электроснабжением, водопроводом и канализацией. Тем, кто трудностей не боится, рекомендую изучить предмет по специальной литературе и роликам в интернете.

Для подключения к энергосистеме вам придется обращаться в местные органы за техническими условиями, такой же процедурой сопровождается введение в строй отопления, канализации и водопровода. Любые оплошности, выявленные на этом этапе, приведут к переделкам и дополнительным затратам.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

  • металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

  • 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
  • 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
  • 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

  • засыпные материалы — керамзит, вермикулит, перлит и т.д.;
  • волокнистые — базальтовая вата, стекловата и т.д.;
  • полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
  • напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

  • Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
  • Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Как построить стены каркасного дома своими руками: пошаговая инструкция

Объяснить технологию строительства стен каркасного дома на словах достаточно сложно, а потому предлагаем вашему вниманию пошаговую инструкцию с фотоиллюстрациями.

Иллюстрация
Описание действия

Для начала из досок, размером 50×150 мм или 50×200 мм готовим стойки для будущих стен. Их количество определяется индивидуально, однако слишком редко устанавливать стойки не стоит. Оптимальным будет расстояние между ними 60-80 см.

Укладываем верхнюю и нижнюю обвязку стен прямо на полу, отметив на них предварительно точки стыка со стойками, которые и располагаются между ними

Важно сразу разметить, где будут находиться окна, двери. Таким образом, на полу получается ещё не скрепленная стена.

Далее скрепляем стойки между собой, а также с верхней и нижней обвязкой при помощи гвоздей

Обязательно нужно проверить диагонали – они должны сойтись. В противном случае стена будет кривой.

Пропиливаем пазы в досках на глубину 50 мм и вставляем в них укосины. Они придадут прочность стенам. Обычно укосины устанавливаются под углом в 45° по отношению к обвязкам.

Примерно так должны выглядеть стены, которые уже готовы к установке
Обратите внимание на стрелки – ими показано, как сделаны окна и двери на будущих стенах каркасного дома. Такие каркасы стен длиной 6 м вполне могут поднять 3 человека.

Поднимая готовые конструкции по очереди, крепим их при помощи временных укосин, которые не дадут каркасу развалиться до основного крепежа
Следует понимать, что доски должны быть сухими, в противном случае поднимать их будет тяжело, а впоследствии каркас начнёт гнить.

Последний этап – крепим нижнюю обвязку стены к обвязке фундамента при помощи гвоздей, предварительно их выровняв. Также скрепляем между собой и каркасы стен. После этого можно быть уверенным, что весь каркас не развалится.

По такому же принципу собираются внутренние стены. По полу делается разметка и повторяются те же действия, которые производились при сборке каркаса наружных стенок. Собранные каркасы поднимаются и крепятся к обвязке фундамента и боковым стенам.

Утепление стен: как оно производится, материалы, технология

После сборки каркаса он обшивается снаружи гидровлагонепроницаемой плёнкой и декоративным материалом. Это может быть имитация бруса, вагонка, сайдинг – всё зависит от пожеланий хозяина. Далее работы производятся изнутри. В полости, оставшиеся между стойками, забиваем утеплитель, в качестве которого прекрасно подойдёт минеральная вата, которая имеет невысокую стоимость. Необходимо это делать так, чтобы не оставалось пустот. Для дополнительного утепления можно набить ещё ряды поперечных реек, между которыми также забивается утеплитель. Следующим слоем стена закрывается пароизоляционной плёнкой, поверх которой набивается ОСП. Теперь можно закрыть стену гипсокартонной плитой. Как должна выглядеть стена в разрезе, можно увидеть на рисунке ниже

Стена каркасного дома в разрезе – можно увидеть все слои «сэндвича»
