Как построить каркасный дом из металла своими руками? Пошаговая инструкция – Обзор

Монтаж крыши

Стропильная система каркасного дома монтируется в несколько этапов:

1. По торцам устанавливаются крайние стойки под коньковый брус.
2. Натягивается шнур, по нему ставятся остальные опоры, временно фиксируются подпорками.
3. Крепится коньковый брус сечением 50х150-50х200 мм.
4. Проводится разметка под стропила.
5. Стропильные ноги раскраиваются по шаблону, в нижней части выбираются пазы для опирания на верхнюю обвязку.
6. Стропила устанавливаются по разметке, закрепляются накладками, болтами, гвоздями.

В кровлях, где предусматривается вентилируемый зазор, по стропилам крепится гидроизоляция и контробрешетка — бруски сечением 25х50-50х50 мм. Обрешетка укладывается в соответствии с углом наклона скатов и рекомендуемым шагом для кровельного материала.

Проводится монтаж утеплителя и пароизоляции. Укладывается кровельный материал в соответствии с технологией.

Поэтапная технология строительства каркасного дома: нижнее перекрытие

Нижнее перекрытие состоит из обвязки и чернового пола, который может быть бетонным или деревянным. Если выбран второй вариант, то между землёй и полом остаётся воздушное пространство. Специалисты советуют выбирать именно его.

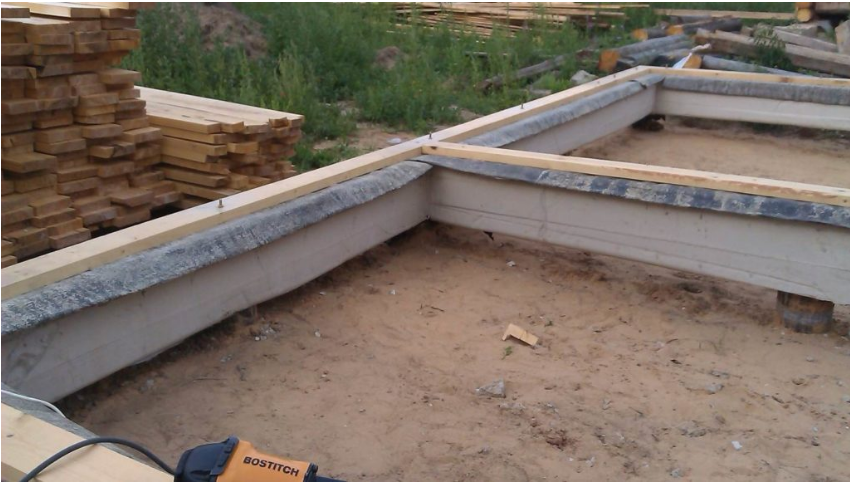

Обвязка фундамента: как она выполняется, материалы изготовления

Обвязка каркаса фундамента при строительстве каркасника своими руками выполняется из бруса 150×150 мм, который может соединяться по углам двумя способами – «в полдерева» или «в лапу». Разница между соединениями в том, что при соединении «в полдерева» продольный разрез делается ровным, а вариант «в лапу» подразумевает срез со скосом. Это можно увидеть на рисунке ниже.

Варианты соединения бруса при сборке обвязки фундамента

Между собой соединение скрепляют при помощи скобы или пластины. Для крепежа к каркасу из швеллера используются металлические анкеры, которые немного заглубляются в брус. Закрепив обвязку к фундаменту, брус пропитывают антисептическим раствором. После высыхания его желательно обработать противопожарным составом.

Обустройство чернового пола: нюансы выполнения работ

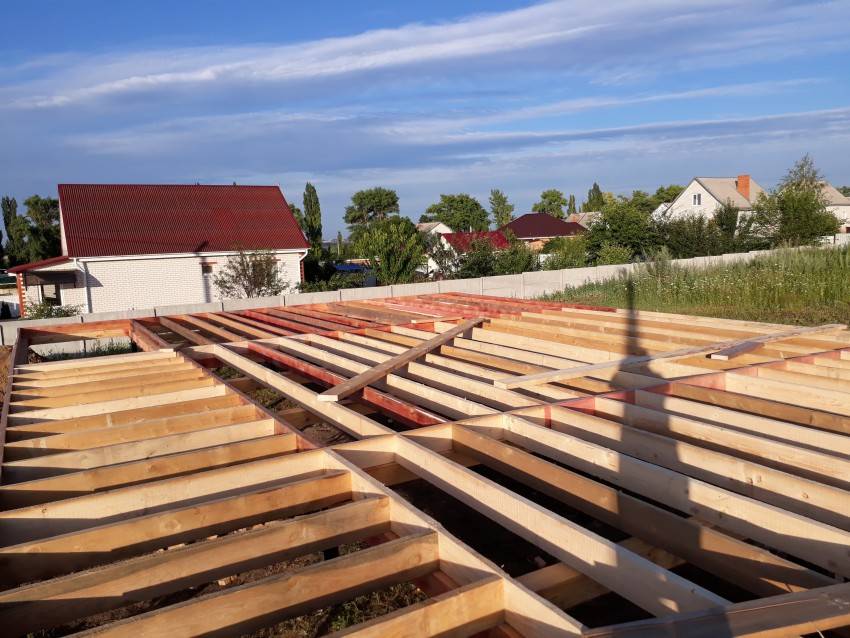

На обвязку укладывается брус, снизу которого прибиваются доски, как это показано на фото ниже. Именно для крепежа досок мы и оставили пространство снизу пустым.

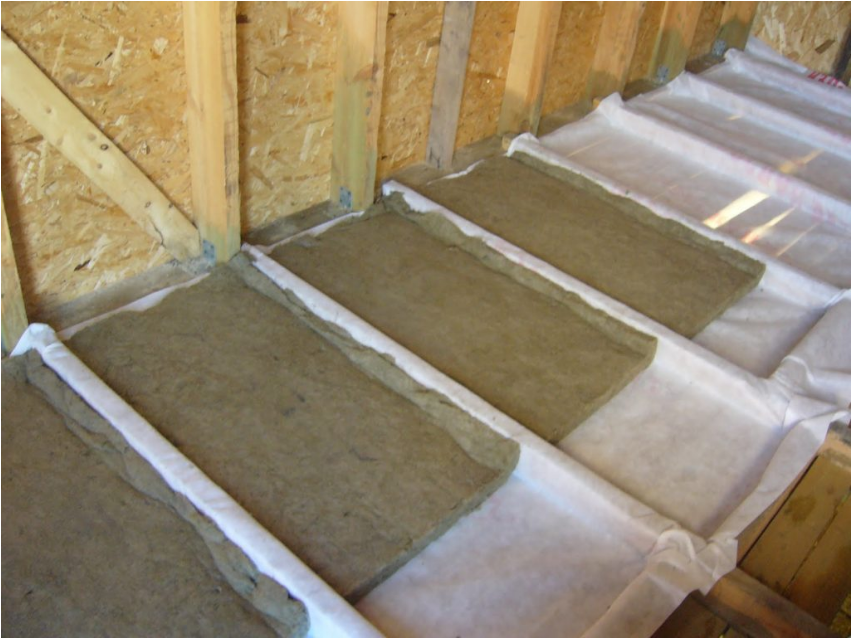

Ниши пола готовы к укладке утеплителя

В образовавшиеся ниши укладывается пароизоляция и утеплитель. Это может быть минеральная или эковата, пенопласт, пенопропилен. По причине того, что для деревянных домов большую опасность представляют грызуны, наилучшим вариантом здесь будет эковата. В её составе содержится бура, которая обладает не только антисептическими свойствами, но и отпугивает грызунов – такой дом явно не для них.После укладки утеплителя к уложенному брусу (лагам) прибиваются доски. По такому полу уже можно передвигаться.

Фундамент под каркасный дом

Для каркасных домов технология устройства фундаментных опор может быть различной. Если предусмотрены сваи или ленточный фундамент, углубление на полметра будет достаточно, чтобы принять нагрузку, распределить давление и передать его на грунт. Сваи могут быть бетонными, железобетонными, металлическими. В этом случае строительство отличается:

1. Быстротой реализации опорной несущей части.
2. Минимальным количеством земельных работ.
3. Возможностью тут же приступить к следующему этапу строительства каркасного дома.

Этого нельзя сказать, если предусматривается монолитная плита. Бетон набирает 100% на 28-е сутки после заливки. Нагружать конструкцию разрешается только через 7 дней. Поэтому продолжить работы можно будет не сразу. То же касается опор с ростверками. Плитный фундамент самый дорогостоящий. В этом случае технология строительства каркасного дома поэтапно выглядит следующим образом:

Разметка участка с привязкой к границам периметра земельного надела. Рытье котлована, вывоз грунта. Иногда приходится привлекать спецтехнику. Трамбовка, отсыпка щебнем, заливка подбетонки М100 с последующей гидроизоляцией. Монтаж армированного каркаса согласно чертежам из проектной документации. Заливка бетонной смеси

Важно, чтобы она укладывалась непрерывно и вибрировалась. Уход за бетоном в течение периода набора прочности, возведение стен и т.д

Железные сваи вкручивают непосредственно в грунт. Это можно сделать самостоятельно или при помощи специализированного оборудования. Если вместо стали используются ж/б конструкции, сначала бурят скважины, затем в шурф погружают сваю и «вдавливают» опору. Для этого привлекают компании, специализирующиеся на данном виде деятельности. А на работы придется затратить от двух до трех дней.

Технология буронабивных свайных опор предполагает бурение скважины, стенки которых прокладывают рубероидом, скрученным в виде трубы. Чтобы деревянный каркасный дом стоял надежно, закладывают каркас из 3-4 прутов арматуры, перевязанных между собой. Затем в полость заливают бетонную смесь, марка которой должна быть не ниже М200 (В15). На оголовки, возвышающиеся на 40-50 см., укладывают железные, бетонные или деревянные балки, пропитанные влагоотталкивающим составом. На седьмые сутки, когда бетон наберет 60% прочности, переходят к следующему этапу.

Ростверком называется конструкция, связывающая сваи в единую систему, устойчивую к поперечным смещениям в результате эрозии грунта. Она может быть висячей, наземной, заглубленной. Последний вариант – это технология, идентичная ленточному мелкозаглубленному фундаменту. Решив построить каркасный дом своими руками, пошаговая инструкция включает необходимость установки опалубки и армокаркаса. Для этого дно траншеи глубиной 30-50 см засыпают щебнем и трамбуют. Армированный каркас должен быть перевязан с арматурой сваи.

Ленточный фундамент устраивается подобным образом, но без свайных конструкций. Достаточно вырыть канаву по периметру здания и под несущими конструктивами на глубину до полуметра. Далее отсыпается дренажный слой, устанавливается опалубка и гидроизоляция. Арматуру вяжут в соответствии с чертежами из проекта. Теперь приготавливают бетон не ниже класса В15 (М200) и заливают в опалубку, которая может быть съемной и несъемной

Важно, чтобы работы велись при температуре воздуха от +5 до +15 град. Цельсия

На седьмой день можно переходить к следующему этапу.

Нюансы зданий из бруса

Для строительства используется пиломатериал нескольких типов:

• пиленый с прямоугольным сечением. Представляет собой бревно, распиленное на брусья определенных размеров;
• профилированный. Грани снабжены выемками и пазами, облегчающими сборку;
• клееный. В процессе производства отходы древесины под высоким давлением склеиваются в единую конструкцию. В готовом брусе волокна имеют разную направленность, что значительно повышает прочность и устойчивость к усадке. Соединение может производиться только паровой обработкой или с использованием клея. Клееная модификация считается наиболее прочной и надежной, но имеет более высокую цену.

К преимуществам бруса относят

• экологическую чистоту. В процессе производства даже клееной модификации используется минимум клея. Соединение происходит за счет пара высокого давления;
• снижаются расходы на внутреннюю или внешнюю отделку. Достаточно обработать поверхности антипиренами, покрыть лаком. И можно жить с максимальным комфортом;
• практически не требуется дополнительное утепление минватой, стены «дышат» благодаря отсутствию гидро- и пароизолирующих мембран;
• минимальная нагрузка на фундамент. Если не запланирован подвал или подземный гараж, достаточно ленточного мелкозаглубленного. На слабых, пучинистых почвах обустраивают свайное или винтовое основание.

Но говорить только о преимуществах в отношении дома из бруса несправедливо.

Необходимо отметить и недостатки

• длительные сроки усадки. Эксперты говорят, что от момента перекрытия крыши до отделки должно пройти не менее года-двух. Время на усадку несколько сокращается в случае использования клееного бруса. Здесь будет достаточно полугода;
• сложности с выбором теплоизолирующих материалов. Не рекомендовано использование пенопласта и пенополистирола. Они не пропускают пар, но и не задерживают холодный воздух. В результате здание становится аналогом термоса или парника. В качестве утеплителя рекомендуется использовать только минеральную вату;
• в процессе усадки в стенах могут образовываться трещины и щели, если исходный материал не был достаточно просушен. Собственнику здания придется периодически конопатить стены, чтобы не думать, откуда берутся мостики холода;
• неустойчивость к огню. Древесина — любимая «пища» пламени. Антипирены — препараты, увеличивающие сопротивление огню — не устраняют угрозу возгорания полностью. Они только дают владельцу несколько дополнительных минут для эвакуации и выноса ценного имущества.

Некоторая часть недостатков нивелируется при использовании клееной древесины. Но, одни недостатки устраняются, другие добавляются, и о них необходимо знать:

• качество материала полностью зависит от совести производителя. В оригинальной технологии склеивание волокон производится под воздействием пара, давления и собственных клеевых смол, находящихся в древесине. Производитель, желая ускорить процесс создания, может добавлять химические клеи. Такой брус уже не относится к экологически безвредным. К тому же неизвестно, как подобный материал будет «вести себя» через годы эксплуатации;
• клееный пиломатериал стоит в разы дороже стандартного пиленого леса и силикатного кирпича. Стоимость здания превысит цену каменного особняка. Клееный брус рекомендуют к использованию, если требуются стены большой длины. В остальных ситуациях распиловка, подготовка к монтажу сведет на нет прочностные характеристики.

Требования для сооружения каркаса здания

Схема устройства стены дома по каркасной технологии.

Во время строительства каркасных домов принято использовать каркасные конструкции, сделанные либо из металла, либо из дерева. При самостоятельном возведении домика металлический каркас используют крайне редко. Объясняется это тем, что денежные затраты в этом случае возрастут минимум на 35-40%. Однако в этот же момент значительно можно будет сэкономить на этапе строительства фундамента. Ведь дом с металлическим каркасом отличается небольшим весом

Когда же дело касается сооружения деревянного каркаса, то лучше всего обратить внимание на такие породы деревьев, как дуб, однако его позволить себе может отнюдь не каждый. Потому подойти может и качественный брус, сделанный из любых других древесных пород. В этом случае вполне достойным будет считаться брус, сечение которого более 150х150 мм

В этом случае вполне достойным будет считаться брус, сечение которого более 150х150 мм.

Для сооружения угловых соединений необходимо воспользоваться системой шип-паз. Использование металлического крепежа в этих случаях специалисты советуют избегать. Так как клееный брус, сделанный из древесины, будет сильно гнить при соприкосновении с металлом. Надежного и прочного закрепления в любых соединениях можно будет достичь, используя деревянные нагели.

Учитывая тот факт, что укладывать утеплитель в получившиеся промежутки будет удобнее, когда каркас еще не укреплен раскосами, без них обойтись будет невозможно, так как они придают дому пространственную жесткость, которая предупредит перекосы или же разрушение дома под действием нагрузок. Поэтому при сооружении каркаса установите три раскоса, которые должны быть выполнены из такого же материала, как и основные каркасные стойки.

Для обшивки готового каркаса можно использовать вагонку или же шпунтованные доски. При этом нужно учитывать, что в первый год дерево обязательно рассохнется и изменит форму, поэтому прочно прибивать доски снаружи не рекомендуют.

Виды бытовок и каркасов

Есть три вида каркаса для бытовки:

• металлические;
• деревянные;
• переносные.

Лучшим по качеству вариантом для бытовки дачной считается каркас из металла. Получается, что деревянная каркасная конструкция встроена в сварной каркас из стальных швеллеров и угловых стоек. Это довольно дорого, зато прочно и долговечно. Сталь защищает дерево от деформаций, позволяет перевозить конструкцию в собранном виде. Для частного строительства с малым бюджетом деревянно-металлический каркас бытовки — не самый подходящий вариант.

Классическая деревянная бытовка хороша всем, кроме транспортировочного потенциала в собранном виде. Каркас из бруса 100х100 мм для перевозки обязательно придется разбирать, поэтому лучше оставить ее на участке в виде подсобного помещения.

Для этого дачную бытовку изначально ставят на более прочный фундамент, оснащают внутренней и внешней декоративной обшивкой, продумывают дополнительные удобства. Экологичность, нормальная теплоизоляция и низкая стоимость — несомненные плюсы каркасной бытовки из дерева. И еще они органично вписываются в загородный ландшафт.

Полезное: ЗИПС: звукоизоляция для каркасной облицовки

Переносная бытовка — оптимальный выбор для строительного бизнеса, когда временное жилье рабочих надо перевозить с точки на точку. Передвижные бытовки также бывают из металла и дерева. Первые – небольшие строительные вагончики с каркасом из профилированной трубы 40х60 с лагами из трубы 40х40.

Если же каркас переносной бытовки выполнен из дерева, он обязательно утолщенный (брус основных балок берется не менее 100х150 мм). Особая отделка изнутри и снаружи не требуется. Минусы переносных моделей существенны: большой вес, дорогие материалы для стен (гидро-, теплоизоляция, профнастил снаружи, ДСП внутри), много сварочных работ.

Окна и двери для каркасных домов: виды, плюсы и минусы

Для каркасных домов применяется 2 вида окон и дверей – деревянные или пластиковые (ПВХ). Конечно, существует ещё один материал, из которого изготавливаются подобные изделия – алюминий. Однако он обладает слишком высокой теплопроводностью, поэтому применяется крайне редко.

Вокруг вопроса, какие из окон лучше установить, ведётся множество споров. Одни говорят, что древесина экологичнее, вторые – что ПВХ долговечнее. И таких «камней преткновения» достаточно много. Конечно, решать должен каждый сам, однако, по мнению редакции Homius.ru лучше остановиться на варианте ПВХ, и сейчас объясним почему. В нашем случае рассматривается самостоятельное строительство каркасного дома, а деревянные окна и двери довольно сложны в установке, по сравнению с пластиковыми. К тому же ПВХ не подвержен вредителям, что в случае с деревянным домом очень кстати.

Окна и двери каркасных домов монтируются до начала внутренней отделки

Требования к бытовкам

На крупных строящихся объектах временные помещения организуют в соответствии с ГОСТ 22853-86, ГОСТ 23274-84, ГОСТ 23345-84 и другие. Для строительства собственного дома таких строгих требований нет, но все-таки нужно соблюдать некоторые общие правила, а также технику безопасности:

• Место под бытовку выбирать на небольшом возвышении или ровном участке, но не в низине или на склоне. При сильных дождях или таянии снега возможно подтопление, а подмытый фундамент провалится или сползет вниз.
• Учитывать планировку участка, расположение центральных коммуникаций, возможность к ним подключиться.
• Бытовка не должна стоять вплотную к складу быстро возгорающихся или взрывоопасных материалов, противопожарный разрыв — не менее 15 м.
• Электропроводка прокладывается только в гофре или кабель-каналах.
• Желательно иметь в бытовке углекислотный или порошковый огнетушитель. Первый более безопасный для окружающих, поскольку не создается высокое давления, второй — эффективен для тушения глубокого огня. Но применять его можно только из безопасной зоны в отсутствии людей.
• Если в качестве утеплителя используются пенополистирол (пенопласт), вокруг оконных и дверных проемов нужно проложить огнеупорный уплотнитель из базальтовой ваты.

Соблюдение этих мер поможет пользоваться бытовкой долго и безопасно.

Является ли такой дом полноценной постройкой?

Но если произвести соответствующее утепление каркасного дома — он станет полноценным жилым помещением. В качестве звукоизоляционных и теплоизоляционных материалов можно применить:

• плиты из пенопласта;
• теплоизоляционный материал из стекловаты;
• минеральные теплоизоляционные материалы (каменная и базальтовая вата).

Примечание. Перечень этих материалов действительно велик и его перечисление можно производить еще долго. Каждый из них обладает индивидуальными рабочими качествами. Их можно устанавливать совместно, тогда они станут добавлять друг друга. Благодаря этому можно легко создать необходимый микроклимат внутри такого помещения.

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

1. После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
2. Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
3. Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
4. Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
5. Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

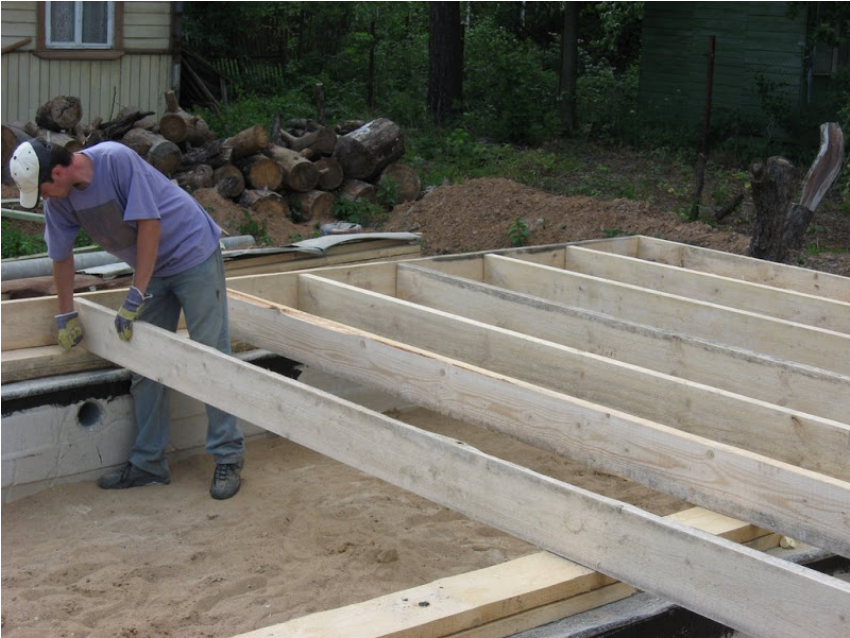

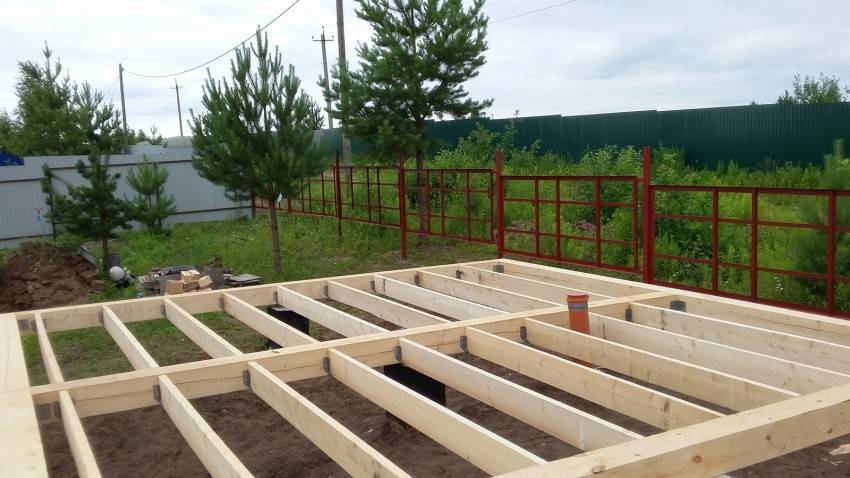

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

1. Насыпные. Это может быть керамзит, вермикулит или граншлак.
2. Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
3. Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
4. Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

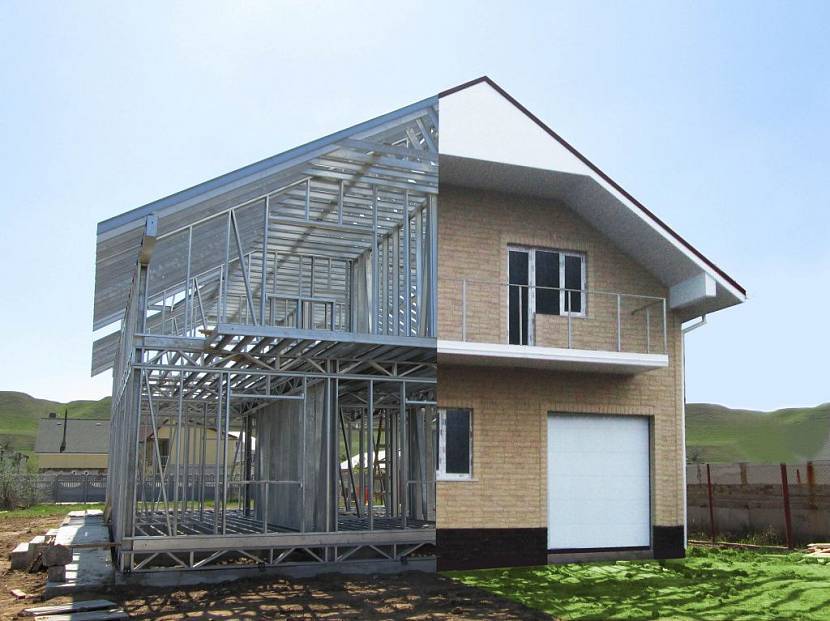

Особенности сборки домов из металлопрофиля

Технология ЛСТК была разработана в прошлом веке. Металлические каркасы строятся из профиля, имеющего прорези. Это позволяют избегать возникновения мостиков холода внутри. Задачи теплоизоляции и изоляции звука можно решить при помощи современных утеплителей.

В сооружениях с металлическим каркасом особенное значение уделяют монтажу слоя для паро-, гидро- и теплоизоляции. Это обусловлено тем, что в них точка росы располагается внутри дома. По этой причине необходимо также грамотно сделать защиту от ветра. Более того, необходимо сделать так, чтобы между слоем внешней гидроизоляции и утеплителем находилась система проветривания. Её можно сделать своими руками. Это будет способствовать быстрому выводу влаги. В домах такого типа необходима организации грамотной электрозащиты.

Раньше вызывало сомнение использование металла в качестве каркаса. Это происходило из-за его повышенной теплопроводности. Эта проблема была решена использованием оцинкованных металлических профилей с перфорацией. Отверстия заполняются утеплителем, что позволяет снизить уровень теплопроводности. На этот показатель также оказывает влияние толщина стенок. Поэтому отзывы у таких домов касаются вопросов утепления.

Проекты и стоимость домов

Стоимость каркасного дома из металла включает в себя расход на :

• материалы;
• проект;
• монтажные работы.

Можно немного снизить стоимость готового дома, заказав стандартную сборку здания. Сама цена на жилье не сильно отличается от аналогичного из дерева или кирпича. Двухэтажный коттедж из сэндвич панелей, с размерами 7х10 метров будет стоить около 1,7 млн. рублей. Впрочем, цена зависит от комплектации дома. Если заказывать только теплый контур, то стоимость «коробки» составит около 1,32 млн. руб. Дом с черновой отделкой стоит около 1,75 млн. руб.

Проекты домов из металлокаркаса отличаются разнообразием:

Дом из металлокаркаса в стиле фахверк

Небольшой дом из металлического каркаса с мансардным этажом, общей площадью 72 м. кв, предназначен для проживания семьи с детьми. Дом удобен в пользовании, с достаточным количеством жилых комнат. В строительстве используется черный металл для изготовления несущих конструкций и оцинкованный термопрофиль для стеновых панелей. Соединяются элементы конструкции дома с помощью самонарезающих винтов.

Коттедж возводится без применения спецтехники.

Дом из металлокаркаса «под фахверк»Источник makebestphoto.ru

Планировка коттеджа из металлокаркаса «под фахверк»Источник www.cottage.ru

Одноэтажный дом из металлокаркаса с гаражом

Выполнен из металлических конструкций, которые выдерживают необходимые нагрузки. Внешняя отделка – декоративная штукатурка. Возможны варианты отделки – кирпич или сайдинг. Тип крыши – металлические балки, покрытие кровли – металлочерепица.

Дом из металлокаркаса с гаражомИсточник yandex.ru

Классический дом с мансардой

Достаточно часто покупатели предпочитают проекты двухэтажных домов или коттеджей с жилой мансардой. Ограничений в конструкции нет – проект можно выбрать с гаражом, балконом и другими пристройками.

Двухэтажный дом с крышей мансардного типаИсточник uacg.bg

Двухэтажный дом с верандой и балкономИсточник pinterest.com

Внутренние стены и потолок

Когда внешние стены установлены, можно приступать к внутренним. Работы производятся по тому же принципу, по которому монтировались внешние, с одним отличием – так как нагрузка на них не такая интенсивная, материал можно использовать не такой плотный и крепкий.

Как строить каркасный дом и монтировать в нем потолочное перекрытие своими руками, можно увидеть в видеороликах. Но если в двух словах, то потолок крепится к балкам, которые смонтированы на верхней обвязке. Балки перекрытия устанавливаются на опорные бруски, которые монтируются в местах расположения различных перегородок.

Заключение

В плане проектирования, каркасные дома из металлических профилей не налагают на архитекторов сколь-нибудь значимых ограничений. Правда после возведения дом со временем уже не получится перепланировать, но это особенность многих технологий.

Отдельное внимание надо обращать на утепление ЛСТК-дома. Так как у металла хорошая теплопроводность, чтобы исключить появление мостиков холода, требуется особый подход к утеплению и неукоснительное соблюдение технологии

По этой причине, возведением ЛСТК-дома должны заниматься профессионалы, которые дадут гарантию на свою работу.
