Строительство каркасного одноэтажного дома своими руками: Пошаговая инструкция

Крыша

Прежде чем приступить к работе, определите градус уклона, количество скатов, тип кровельной облицовки, конструкцию стропильной системы.

Зависимость уклона кровли от применяемого материала

Сечение стропил определяется согласно толщине размещаемого между ними утеплительного материала. Лучше всего брать доску, калибром 150х50мм и длиной 6 м. Две доски нужно сбить в форме буквы Л, а далее их поднимают наверх и определяют угол, следя за тем, чтобы свесы выходили за уровень стены на 30-50 см. Теперь доски можно собрать при помощи ригеля, и мы получим подобие стропил.

Конструкция стропильной системы двускатной крыши

В качестве мауэрлата здесь выступает верхняя обвязка. По изготовленному образцу создают стропила на всю кровлю, не забывая про шаг в 600 мм. Стропила на коньке устанавливают на фронтон и уже по ним продолжают установку остальных элементов. От типа кровельного материала зависит, какой будет обрешетка.

Утепление стен

Слои теплоизоляции: минеральная вата, влагозащитная мембрана, лист OSB

Для этой цели используется выбранный ранее материал рассчитанной толщины. В качестве такого материала выступают минеральная вата, пенополистирол, пенополиуретан или пенопласт.

Вначале закладывают маты между стойками, расположенными вертикально. Если применяется двойной настил, стыки располагаются таким образом, чтобы они не накладывались друг на друга. С внешней стороны располагают гидроизолирующий слой.

После этого производится набивка решетки из реек, толщина которых соответствует толщине утепляющего материала. Таким образом гарантируется циркуляция воздуха между теплоизоляцией и внутренней отделкой.

Утепление стен при помощи напыления целлюлозного утеплителя

С внутренней стороны также обязательно наличие гидроизоляции (или хотя-бы пароизоляции). Обычно, её прикрепляют к рейкам при помощи строительного степлера.

Внутренняя облицовка стен делается с применением гипсоволокна, фанеры или вагонки. Дальнейшая внутренняя отделка зависит от желания хозяина.

С наружной стороны стены следует защитить лёгким отделочным материалом: металлическим или пластиковым сайдингом. При желании можно использовать блок-хаус или любой другой сходный материал.

На этом строительство фактически завершено. Останется только завершить внутреннюю отделку и провести коммуникации.

Каркасный дом своими руками. Часть 26. Утепление стен

Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Строительство и обустройство летней кухни на даче своими руками: проекты, дизайн, устройство, с мангалом и барбекю (60+ Фото & Видео) +Отзывы

Первый этап: подготовка и фундамент

Первым этапом в строительстве каркасного дома является подготовка участка и устройство фундамента. Для жилого дома чаще всего выбирают ленточный фундамент, хотя легкие деревянные дома при подходящих для строительства почвах (песчаных) могут ставиться и на столбчатый. Кроме того, последние несколько лет набирают популярность свайно-винтовые фундаменты, однако из-за низкого качества произведенных в нашей стране свай предпочтение все-таки отдается ленточным.

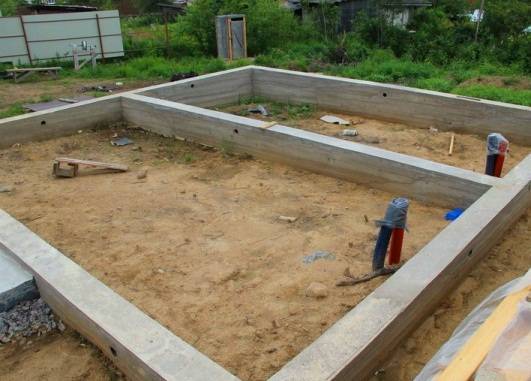

Ленточный фундамент под каркасный дом

Прежде всего, следует расчистить территорию и снять плодородный слой почвы. По возможности необходимо избавиться от перепадов. Далее копаем траншею под опалубку.

Глубина траншеи должна быть не менее 60 см, то есть ниже точки промерзания. Если глубина небольшая, то из-за сезонного движения почв фундамент будет подниматься и опускаться, что спровоцирует его ранее разрушение. Ширина фундамента должна быть минимум 30 см.

Дом на свайном фундаменте

В траншее следует установить опалубку. Выбор опалубки зависит от вашего кошелька, свободного времени и желания приложить руку к ее созданию. Желающие сэкономить могут собрать опалубку из старых досок. Естественно между досками остаются щели, в которые может проникнуть жидкий цемент во время заливки фундамента. Решить эту проблему можно с помощью пленки, которой выстилаются стенки опалубку.

Чтобы во время заливки опалубка не сломалась (так как тяжелый цемент давит на стенки с большой силой), устанавливают распорки. В подготовленную таким способом траншею укладывают арматуру.

В это же время должны быть установлены анкерные болты, на которые потом будут насажены доски или брус для нижней обвязки. Анкерные болты также можно устанавливать в уже готовый фундамент, просверлив под них отверстия. Однако этот способ считается менее надежным.

Столбчатый фундамент для каркасного дома

Когда все эти манипуляции сделаны, можно заливать цемент. Он должен быть не слишком жидким, по консистенции – как густая сметана. Используя лопату разравнивает поверхность, стараясь, чтобы уровень поверхности будущего фундамента был ровным.

Фундамент должен застывать несколько недель. Если в это время начинаются дожди, то фундамент стоит укрыть пленкой. Незастывший цемент боится заморозков, поэтому все эти работы стоит выполнять тогда, когда температура не опускается ниже 0 градусов.

Через 3 недели опалубку, если вы использовали съемную, можно снимать. Несъемные опалубки, продающиеся в магазинах, трогать не надо. Они выполнят функцию дополнительной защиты основы под дом от внешних факторов. Но и стоимость их гораздо выше, чем тех, которые можно сделать своими руками.

Опалубка для ленточного фундамента, построенная своими руками из досок

Стоимость самостоятельно построенного фундамента с материалами составит около 2-3 тыс. долларов. Строительство фундамента от специалиста обойдется минимум в 2 раза дороже.

Схема различных видов фундаментов есть в нашей статье.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

  • Длины стропильных ног и шага их установки
  • Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
  • Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
  • Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

  • Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
  • Шаблон поднимают наверх и устанавливают края досок на мауерлаты
  • Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
  • Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
  • Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Фундамент под каркасный дом

Чтобы фундамент был прочным и служил много лет, нужно правильно выбрать тип основания. Что необходимо учесть:

  1. Тип грунта на участке.
  2. Высоту пролегания грунтовых вод.
  3. Вес строения.
  4. Сезонность проживания.
  5. Регион, в котором планируется построить дом.
  6. Ветровые и снеговые нагрузки.

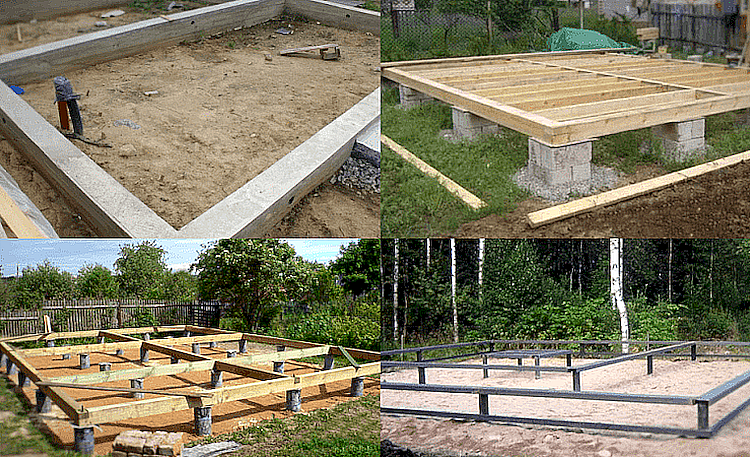

Чаще всего под каркасное здание обустраивают следующие виды оснований:

  • свайный;
  • свайно-ростверковый;
  • ленточный малозаглубленный.

В России под каркасные строения чаще всего обустраивают свайно-ростверковый фундамент. Это один из видов быстровозводимых оснований, которые не требуют больших финансовых вложений. Если правильно рассчитать нагрузку и соорудить конструкцию, строго придерживаясь технологии, то прослужит она очень долго.

Бурить скважины под сваи можно как моторизированным способом, так и вручную. На дне каждого отверстия необходимо обустроить песчаную подушку, для этого:

  1. Дно скважины хорошо утрамбовать, предварительно пролив его водой;
  2. Засыпать гравийно-песчаную смесь – 15-20 см;
  3. Пролить ее водой и утрамбовать;
  4. Залить бетоном, примерно на 15 см.

Подушка готова.

В качестве опалубки можно использовать:

  • Стенки скважины, если грунт плотный и не склонен к осыпанию. Только перед тем, как проводить заливку бетона, нужно обустроить гидроизоляцию.
  • Рубероид – из него скручивается труба нужного диаметра, которую скрепляют металлизированным скотчем. Материал скручивается минимум в 4 ряда.
  • Асбестоцементные трубы – более простой, но дорогой вариант.
  • Трубы ПВХ – можно приобрести в любом строительном магазине.

Для усиления несущей способности фундамента, нужно провести армировку свай, для этого:

  1. Подготовить арматуру сечением 16 мм – для основного каркаса, диаметром 10 мм – для обвязки.
  2. Нарезать прутки основы нужного размера, не забывая о том, что они должны находиться выше уровня земли на 80 см. Это нужно для того, чтобы впоследствии привязать армировку ростверка.
  3. Подготовить элементы для обвязки.
  4. Соорудить из основной арматуры треугольную конструкцию, соединив ее обвязочными элементами с шагом 40 см.
  5. Готовую конструкцию опустить в шахту строго вертикально.

Все готово – можно заливать бетон, марки не ниже М250.

Как только бетон схватиться, можно устанавливать опалубку для ростверка, который может быть заглубленным, повышенным или висячим. Для обустройства конструкции применяют готовые щиты из фанеры, сооружают прямо по месту из доски, толщиной 40 мм.

В опалубку укладывают гидроизоляцию, проводят армирование. Продольные прутья каркаса соединяют с выпусками из свай. В ленте нужно обустроить отверстия для коммуникаций и вентиляционной системы – для этого достаточно установить отрезки труб.

Также нужно приготовить шпильки для закрепления обвязочного бруса. Элементы стоит устанавливать с отступом от углов 30 см, далее шаг составляет 1-2 метра. Нужно помнить, что именно шпильки будут соединять основание дома с фундаментом, поэтому чем чаще они будут установлены, тем крепче конструкция.

Следующим действием будет заливка бетона. Чтобы конструкция набрала нужную прочность и при этом не растрескалась, ее следует накрыть полиэтиленом или рубероидом. К дальнейшей работе приступают через неделю, при условии, что температура воздуха не ниже +20 градусов. При более низкой температуре ждать придется дольше. Главное условие – бетон должен набрать не менее 50% своей прочности.

Возводим каркас

Строительство каркаса начинается с обвязки. Сделать ее можно из бруса или доски. Обвязка – это первый деревянный слой, который укладывается на фундамент. Фундамент необходимо гидроизолировать, так как при соприкосновении цемента и дерева происходит разрушение обоих материалов. Причиной этого считается различная передача тепла. Получается конденсат, от которого гниет древесина и разрушается цемент.

Каркас каркасного дома

На изолированный фундамент (самый дешевый способ – рубероидом) брус обвязки сперва примеряется. Поверх фундамента укладывается брус и в районе анкерных болтов крепко прижимается. Можно использовать молоток, только не переусердствуйте. Таким образом, на брусе появится отпечаток от болта. Здесь надо просверлить отверстие, и брус можно насаживать на болты.

Уделите особое внимание угловой сцепке обвязочного бруса. Используйте металлические уголки, саморезы или гвозди

Это соединение должны быть надежным, поэтому примените распил – чтобы один брус входил в другой как пазл от лего. Соединение пазами считается самым надежным.

Варианты крепления для каркасного дома

Сам каркас начинаем устанавливать от углов. Угловые стойки – это важнейший элемент конструкции. Стойки на первых порах с двух сторон укрепляем укосинами. Позже их будут поддерживать и верхняя обвязка, и перемычки, но пока под своим весом они могут наклоняться. Даже фиксация уголками не всегда удержит стойку. Установка угловых стоек достаточно тяжелый процесс, поэтому необходимо минимум два человека.

Когда угловые стойки выставлены, выставляем остальные промежуточные. Их ставим практически также, периодически проверяя геометрию – углы должны быть ровно 90 градусов. Между стойками прибиваем горизонтальные перемычки из бруса, они не дадут стойкам отклониться в сторону.

Схема каркаса

Когда каркас всех стен собран, поверху укладываем брус верхней обвязки. Он завершает работу над каркасом стен, соединяя всю конструкцию в одну.

Таким же похожим образом делается каркас крыши, в который входит стропильная система.

Технологии каркасного домостроения в видео-уроках и обзорах

Каркасный дом – общее понятие, в которое входит несколько похожих, но существенно различающихся технологий. Изучите все, чтобы сравнить и выбрать оптимальную для себя.

Особенности каркасно-щитового строительства

Самая быстрая технология возведения жилого дома основана на производстве отдельных элементов на заводе и последующей сборке строения на участке. Бригада профессионалов справляется с такой работой за несколько дней. Своими руками собрать дом-конструктор тоже можно, строго соблюдая инструкцию производителя.

В этом видео о строительстве каркасных домов из СИП-панелей вы увидите все шаги сборки всего лишь за несколько минут.

Владельцы участков с опаской относятся к SIP-панелям, считая такие дома недолговечными. Причина сомнений – слишком быстрое возведение и низкая цена. Однако практика показывает, что при грамотном подходе такие строения служат не меньше любых деревянных, а жить в них комфортно и безопасно. Посмотрите видео-отзыв мужчины, который прожил в доме из СИП почти два года.

Сборка каркасно-рамочного дома в видео-уроке

Каркасно-рамочные дома собирают непосредственно на стройплощадке. Сначала возводят каркас, потом делают обшивку, утепление и финишную отделку стен и фасада. Пошаговая инструкция в видео раскрывает все секреты сборки такого каркаса за несколько минут.

Ниже детально показана сборка стен с ригелем по финской технологии.

А еще есть скандинавский метод возведения каркаса дома.

Более подробно об устройстве стен каркасника рассказано в следующем видео-уроке, это видео затрагивает также утепление пола.

Следующий этап утепления каркасного дома – потолок. Здесь, как правило, используют те же теплоизоляционные материалы, что и для стен. Обязательно делать пароизолцию, ветрозащиту и гидрозоляцию – для этого есть удобные в монтаже мембраны. Практичнее выбирать материалы, решающие одновременно несколько задач.

Смотрите инструкцию по утеплению потолка, снятую прямо на стройке.

Что такое фахверк: обзор в видео

Фахверковые дома выглядят дорого, но построить коттедж премиум-класса дешевле, чем купить квартиру такой же площади. Отличительная особенность технологии – видимость каркаса. Жесткий каркас можно не только заполнять плитами или сэндвич-панелями, но и остеклять. В классических проектах сохранены этажные выступы, предназначенные для защиты стен от осадков.

Узнайте, как устроены фахверковые каркасные дома, из видео, изучите плюсы и минусы технологии.

Жесткость каркаса – советы мастера в видео

Прочность каркасного дома зависит от жесткости каркаса. Опытный специалист делится в видео-уроке своими секретами и наработками.

Крыша дома – устройство и монтаж кровли

Крышу дома делают сразу же после сборки каркаса. Форму можно выбирать любую, но для строительства своими руками лучше остановиться на односкатной или двухскатной кровле. В доме с мансардой практична ломаная крыша. Доверяя работу строителям, есть смысл поискать более оригинальные проекты.

Основа кровли – стропильная система и чердачное прикрытие. Эти элементы нужно грамотно рассчитать и правильно смонтировать.

У мягкой кровли тоже немало преимуществ. Здесь другие требования и другая технология монтажа и подготовки крыши.

https://youtube.com/watch?v=4BaXg5tjZeY

Шаг № 5 Стены и проемы каркасного дома

Стены каркасного дома состоят из лежней стоек укосин и ригелей. Расстояние между стоек выбирается исходя из размера используемого утеплителя (обычно 58-59 см.) или при использовании плитного материала ЦСП ОСП или/и ИЗОПЛАТ ( если дом более 2-х этажей, стоит прибегнуть к расчетам).

Стена каркасного дома

Углы формируются из трех стояк, его еще называют «теплый угол». В отличии от бруса, часть объема занимает утеплитель, а как известно теплосопротивление древесины хуже. Поэтому в каркасных домах и применяют в углах не брус, а конструкцию из стояк.

Конструкция углов в каркасном доме

Проемы в каркасных домах также могут отличатся. Первый вариант общий ригель по всей длине стены. В этом случаи в местах оконных и дверных проемов нет необходимости обустраивать дополнительный ригель, к тому же он равномерно распределяет нагрузку по стойкам.

Общий ригель каркасной стены

Второй предполагает отдельный ригель над каждым проемом, причем стойки в таких проемах должны быть сдвоенные.

Проем с отдельным ригелем

Сборку стен каркасного дома начинают с длинных стен, а точнее которые будут располагаются от края до края дома. Это обусловлено очередностью их подъема. Длинные стены можно разделить на секции для удобства подъема ( по опыту минимум один человек на 3 метра стены ). По проекту напиливаются все стойки стен, лежни, ригели, стойки под оконные и дверные проемы. Стены собирают таким образом чтобы при подъеме она сразу встала на свое место. Укосины выпиливаются после измерений диагоналей. Существует две основные технологии установки укосин:

  • укосина выпиливается во все стойки и в верхний и нижний лежень;
  • укосина выпиливается во все стойки и встает в распор между верхним и нижним лежнем;

Если используется доска естественной влажности то лучше применить первый способ.

После сборки и установки стен их надо выровнять и закрепить. Поверх стен с перехлестом стыков укладывается обвязка стен — это доска уложенная плашмя.
