Кровля из ондулина своими руками поверх старой крыши: Обзор

Кровля крыши ондулином

Листы ондулина выглядят аналогично обычному волнистому шиферу. Разметку на них выполняют цветным карандашом. Для нанесения ровных линий удобно в качестве линейки накладывать ненужный обрезок.

Элементы легко разрезаются циркулярной пилой или обычной ножовкой. Ножовка не застопорится, если слегка смазать ее минеральным маслом.

Вес стандартного листа — около шести килограммов, поэтому осуществить кровлю из ондулина своими руками возможно.

Выбирая место закрепления первого листа, ориентируются по направлению ветра, который преобладает в данной местности. Выбирают нижний край ската, противоположного направлению ветра. Первый ряд составляют целые листы, расположенные с учетом свеса. Первым во втором ряду укладывают лист, разрезанный вдоль пополам.

Фиксируют листы на обрешетке гвоздями. На один лист их необходимо взять 20 штук. Крепят нижний край, от него дважды отступают на треть длины листа и забивают гвозди, пропуская одну волну, начиная с нахлеста.

Ознакомившись с данной статьей вы узнаете что лучше ондулин или профнастил? Перечисленные и раскрытые технические характеристики каждого материала помогут сделать вам правильный выбор.

Элементы конька начинают закреплять с того ската, который находится против ветра.

К добавочным брускам обрешетки коньковые элементы крепят гвоздями. Крепежные элементы входят в глубину каждой волны.

Ендовы фиксируются фрагментами из того же материала, что и основные листы.

Окно, вентиляционная труба

Если предусмотрено кровельное окно, его фиксируют гвоздями в месте стыка с волнами листов ондулина. Лист, расположенный выше окна, укладывают с нахлестом. Для герметизации расстояния между листами еврошифера и коньком используют специальный заполнитель.

Компании, производящие ондулин, выпускают и вентиляционные трубы, которые необходимо закреплять гвоздями по каждой волне. Для оформления всех стыков используют специальную ленту.

Соблюдая инструкцию по монтажу ондулина, получают качественную, долговечную кровлю, способную выдержать нагрузку от снега и ветра, не испортиться при перепадах температуры.

Видео-инструкция о монтаже ондулина и других элементов

Предлагаем вашему вниманию несколько видео-уроков, которые расскажут о том как осуществить монтаж ондулина и некоторых других элементов.

Инструкция по монтажу листов ондулина и аксессуаров.

Порядок работ по монтажу ендовы.

Этапы работ по установке вентиляционной трубы на кровлю из ондулина.

Кровля ондулином поверх старой кровли.

Сплошное основание: идеальная геометрия

С материалом изготовления обрешетки мы разобрались, давайте рассмотрим, с каким шагом она должна быть расположена. Как мы уже говорили, для разного угла наклона крыши к ней есть свои требования:

Логика здесь проста: чем более пологая крыша, тем больше на нее падает снега, и тем устойчивее должно быть основание. И тем чаще должен быть шаг, чтобы удерживать на себе листы ондулина без их провисания.

Поэтому для укладки еврошифера на пологих крышах до 10° (но не менее 5°), следует делать сплошную обрешетку из досок, фанеры или плит OSB. Вот по такому принципу:

Как видите, толщина деревянного настила бывает разной, в зависимости от шага стропил или наличия дополнительной обрешетки.

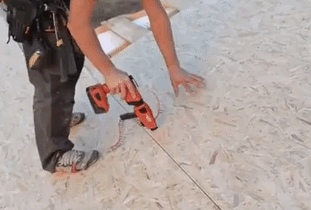

Если вы укладываете сплошной настил из фанеры или ОСП-3, обязательно оставьте 3 мм зазора, чтобы потом в теплую пору года компенсировать линейное расширение. Причем сам настил следует класть в шахматном порядке, с разбежкой швов.

А крепить – на ершенные гвозди или саморезы, для чего особенно удобно использовать автоматические инструменты:

Если такую обрешетку делать из досок, то располагать их вплотную друг к другу их тоже не следует, чтобы потом все основание не повело. Поэтому оставьте зазор в 5 см.

Если вы делаете обрешетку из сплошной укладки досок, оставьте между ними зазор в 3-5 мм. Для этого хорошо подходит древесина хвойных пород. Причем желательно, чтобы фрагменты годовых колец оказались ориентированы выпуклостями вверх.

В этом случае, если доску обрешетки все-таки поведет, она постепенно разогнется и заполнит собой образовавшиеся промежутки. И воздействие на кровлю в этом случае будет минимальным. Если об этом не позаботиться, обрешетка выгнется «горбом» и на ондулине появятся заметные волны.

Характеристика, плюсы и минусы материала

Ондулин – материал органического происхождения, изготавливаемый на основе картона, оклеенного с двух сторон битумом, с разными добавками. Это немного шероховатое, очень легкое волнистое кровельное покрытие. После укладки оно окрашивается в необходимый цвет.

Ондулин обладает рядом преимуществ, основными из которых являются:

• прочность;
• легкость;
• пластичность;
• длительность срока эксплуатации (50 лет и более);
• стойкость к воздействию химических соединений;
• неподверженность развитию микроорганизмов, грибка, плесени;
• простота распила и монтажа;
• широкий выбор цветов (красный, зеленый, коричневый, черный);
• удобство хранения и транспортировки;
• бесшумность;
• длительное сохранение цвета даже под воздействием сильного ультрафиолетового облучения.

Основными недостатками материала являются:

• необходимость создания обрешетки для предупреждения деформации листов;
• горючесть;
• хрупкость и пластичность битума значительно затрудняет ремонтные работы и обслуживание кровли.

Преимущества Ондулина

Ондулин – мягкая кровля, но не совсем

Действительно, Ондулин создается на основе битума. Поэтому он очень легкий. Один квадратный метр ондулина весит меньше 5-ти килограмм. Материал замечательно режется ножовкой и даже простым ножом. При этом ондулин – листовой волнистый материал. Он выдерживает значительный вес. По опыту по нему может ходить взрослый человек и волны при этом не мнутся. А значит ондулин выдержит и весьма значительную шапку снега и за это не стоит беспокоиться.

Ну можно-то можно, но очень осторожно!Действительно, по Ондулину можно ходить. Но если вы наступите во впадину между волнами, ваша нога, или колено оставят след

В месте такого избыточного давления Ондулин немного примнется и на нем можно будет разглядеть (без микроскопа) такие специфические искрообразные замятия. Так что прежде чем ходить по Ондулину, лучше постелить на него доску или несколько досок для того, чтобы давление было более равномерное. И вообще, лучше этим не злоупотреблять, то есть постелить Ондулин и оставить. Не ходить по нему.

Понятно, что по Ондулину приходится ходить при его укладке, ибо укладывается он снизу вверх. А зачему нужно ходить по готовой кровле? Это может понадобиться только в ограниченном количестве случаев – например, поставить телевизионную антену или тарелку. Либо флюгер прикрутить. Ремонта готовая кровля из Ондулина скорее всего не потребует ни разу за весь срок службы!

Ондулин выпускается с полным комплектом аксессуаров и в разнообразной гамме цветов

Это однозначное достоинство. Аксессуаров действительно море и они не слишком дорогие. В комплекте с ондулином даются специальные гвозди с насечками и специальные шляпки для этих гвоздей. Все это делает крышу из ондулина довольно привлекательной, ибо она становится похожа на черепичную. Но если вы кладете крышу сами, и делаете это нечасто, то вот вам очень добрый совет. Не пользуйтесь гвоздями. Воспользуйтесь шурупами длиной 75 мм. Дело в том, что листы Ондулина очень прямые и положив криво первый лист, вы уже не сможете исправить ситуацию. Вообще никогда! Кровлю из Ондулина невозможно разобрать и не испортить листы! Помните это! А если листы будут на шурупах, то разобрать кровлю будет возможно!

Ондулин прекрасно пилится простой пилой

Это святая правда. Больше того, я пилил одновременно и три и четыре листа и получалось нормально, хотя, скажу честно, тяжелее, чем пилить листы по одиночке. Надо смазать пилу маслом, чтобы не застревала. А в конце работы нужно помыть пилу бензином, если эта пила очень вам дорога. Очевидно, пила полностью покрывается битумом.

Ондулин легок в установке

Да! Легок, но требует неукоснительного соблюдения инструкции. Инструкция простая, так что выполнить ее не представляет труда. Главное – это нитка. Никогда не делайте крышу без натянутой бечевки. А лучше двух. Или трех! И никогда не укладывайте Ондулин без натянутой бечевки! Забудьте эту идею на веки вечные! С любой кровлей вообще и с Ондулином в частности нужно действительно раз 7 все отмерить, прежде чем что-то прибивать!

Ондулин сравнительно долговечен

Казалось бы, это должно быть главным преимуществом, но я умышленно не поставил его на первое место. Как человек, имеющий личный опыт использования этого материала, я имею к долговечности Ондулина некоторые вопросы. Рассмотрим их чуть позже. Здесь же отметим, что фирма изготовитель дает на свою продукцию 15-ти летнюю гарантию и озвучивает срок службы 50 лет и более. Моя ондулиновая кровля за 15 лет службы однозначно не протекла, но… изменилась немного.

Специфика Ондулина в том, что он битумный. Это значит, что нагреваясь, Ондулин размягчается. Размягчаясь, он распрямляется там, где был подмят. Если вы оставили слишком большие свесы, то материал может провиснуть (об этом особо написано в инструкции). Если вы растягивали Ондулин при его настилке, то при нагреве кровля может эти напряжения компенсировать.

Вернемся к долговечности Ондулина в разделе недостатков!

Ондулин безопасен

Мой сосед решил на Новый год поставить себе тарелку спутникового телевиденья. Он купил оборудование и вызвал монтажников. Но монтажники отказались ставить тарелку и взяли с моего соседа деньги за ложный вызов. Почему? Потому что монтажникам необходимо было пройти по слегка наклонной крыше, покрытой оцинковкой. А она так скользила, что даже встать на нее оказалось невозможным. С Ондулином такого не случилось бы. Уверяю вас.

Но зато на оцинковке не задерживается снег, а на Ондулине задерживается и может пролежать всю зиму. Хорошо это или плохо? Каждый решает сам. У меня уклоны хорошие и для меня это достоинство.

И, все-таки, о цене

Ондулин занимает привлекательную ценовую нишу. Цена Ондулина окажется меньше цены за металлопластик и даже за оцинковку.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

1. Рассчитать полезный размер листа:

l_пол. = l_ф..— с₁              (1.1)

b_пол. = b_ф..— с₂  (1.2)

где l_пол., b_пол. – полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф. – фактическая длина и ширина листа соответственно, м;

с₁ – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂ – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=L_ф/L_пол             (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

 L_пол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элемента	Шаг крепления	Расход
Кровельный лист	См. п.5	20 шт. на 1 лист
Конёк	В каждую волну обоих скатов	20 шт. на 1 м. п.
Щипец	По 2 гвоздя с шагом 31 см (на каждую сторону)	16 шт. на 1 м. п.
Ендова	В каждую волну, с которой пересекается ендова	10-12 на 1м. п.
Торцевое примыкание к стене	В каждую волну	10 шт. на 1 м. п.
Боковое примыкание к стене	20-30 см	4-6 шт. на 1 м. п.
Внешний излом	В каждую волну	10 шт. на 1 м. п.
Внутренний излом	В каждую волну	10 шт. на 1 м. п.
Примыкание к печной трубе	По периметру трубы в каждую волну или через 20-30 см (если вдоль волны)	Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе	В каждую волну	10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Проблема образования конденсата: дождь под крышей

Далее, все знают, как плачет зимой металл от конденсата. Металлический профилированный лист не просто конденсирует, а действительно собирает в себе всю влагу и з воздуха.

И мало того, что капли собираются на внутренней поверхности панели, а еще и скатываются прямо на стены. И поэтому при укладке утеплителя нужно обязательно делать вентиляционный зазор, обеспечивать продухи, чтобы вся влага уходила из крыши и не портила теплоизоляцию.

В то же время ондулин настолько не нагревается, а потому не конденсирует, и о таких проблемах нет даже речи. Правда, от солнечных лучей он размягчается и некоторые жильцы даже улавливают запах битума.

Но, справедливости ради, заметим, что есть марки профлиста, которые выпускают со специальным антиконденсатным покрытием на внутренней стороне.  Это решение стало буквально революционным. Дело в том, что профнастил перед продажей часто приходится хранить в холодных помещениях, а так как металл остывает быстрее других материалов, то даже из холодного воздуха находится, что конденсировать на своей поверхности.

Само антиконденсатное покрытие представляет собой что-то вроде ворса, который удерживает мелкие капли на себе, не давая тем собираться в маленькие потоки. А когда температурные условия нормализуются, покрытие самостоятельно высохнет в воздушном потоке:

Что интересно, полимерная пленка на таком профнастила ко всему еще и защищает сам металл от негативных химических воздействий, которых немало, например, в промышленных сооружениях.

Для промышленного строительства все это – важно. Ведь одно только использование сопутствующего материала в виде дополнительных досок и гидроизоляции минимум раза в два повышает трудоемкость всех работ

Как и их стоимость.

До недавнего времени с конденсатом на профнастиле боролись стандартными технологическими решениями. По обрешетке расстилали рулонную гидроизоляцию или кровельную мембрану, делали зазор, затем по контробрешетке уже крепили само кровельное покрытие. Влага из воздуха конденсировалась на внутренней стороне металлического листа, затем капала на гидроизоляцию и просто стекала по ней, если все было сделано правильно.

Это простое физическое явление: водяной пар в воздухе есть всегда, и в разогретом виде он соприкасается с более холодной поверхностью и попросту остывает, превращаясь в капли, в момент, который называется точкой росы. Причем этот процесс происходит ежедневно, каждую ночь. Учитывая, что днем металлическая крыша раскаляется от солнца и подогревает воздух под ней.

Если вам сейчас кажется, что профнастил однозначно проигрывают ондулину, давайте честно и беспристрастно рассмотрим важные недостатки последнего:

Добавим насчет выгорания цвета такое наблюдение. Глянцевый ондулин через год-два становится красивым матовыми, светлее всего на тон и большинству покупателей это даже нравится.

Перечень правил для монтажа ондулиновой кровли

Когда выполняется монтаж крыши из ондулина, строителям приходится передвигаться прямо поверх новых листов покрытия

Для того чтобы не повредить и не деформировать еврошифер, лучше ходить по выпуклым участкам (волнам), а борозды (углубления) между ними стараться избегать.
Кровельные работы с применением ондулина могут выполняться только при положительных температурах, исключением является только небольшой срочный ремонт отдельных участков кровли, когда допускается укладка с предельной осторожностью при температуре до – 5 градусов. Низкие температуры, точно также как и слишком высокие (больше +30), неблагоприятны для монтажа кровельных листов.
Для прочного крепления полотна каждый лист фиксируется к обрешетке с помощью специальных гвоздей или саморезов с особыми шляпками

Крепежи равномерно распределяются по всех поверхности еврошифера, всего на лист стандартных размеров (прочтите: “Размер листа ондулина – технические характеристики”) предполагается 20 гвоздей. Данная технология гарантирует надежное крепление материала, в случае некоторых отклонений покрытие при сильном ветре будет разрушаться.
Если вы пользуетесь услугами строительной бригады, то обязательно сами отслеживайте соблюдение данного требования.

Ондулиновая кровля, независимо от того, кладется ли она на старое покрытие или устраивается как самостоятельная конструкция, обязательно крепится к деревянной обрешетке. Для ее изготовления подойдут брусья сечением 4×6 см, величина шага зависит от угла уклона ската крыши: -если угол менее 10 градусов, то нужна сплошная обрешетка; -при скате в 10-15 градусов элементы обрешетки крепятся с промежутком в 45 см; -на крутые крыши кладется обрешетка, шаг которой равен 61 см.
По всем правилам использования ондулина при монтаже листов следует избегать образования 4-х нахлестов в одном углу, что чревато деформацией закрепленного края материала.
Благодаря особой технологии производства вес материала значительно меньше веса других аналогичных покрытий, поэтому работать с ним гораздо удобнее, к тому же если ондулин монтаж инструкция будет полностью соблюдена, то кровля из ондулина полностью сохранит свои качества на протяжении всего срока эксплуатации.

Ондулин обладает хорошей гибкостью, но использовать это свойство следует только в пределах допустимого. Так, сильная натяжка листа и закрепление его в таком положении к обрешетке может стать причиной его растрескивания. Изначально может показаться, что полотно лежит ровно, но через некоторое время на кровельном настиле появятся волны, которые постепенно начнут увеличиваться и, в конечном счете, разрушат покрытие
При укладке ондулина нужно обратить внимание на соблюдение линейности вертикального и горизонтального соединения каждой листа и всей кровли в целом. Не растягивайте ондулин, располагайте его ровно с небольшим запасом на нахлесты

Монтаж свеса кровельного покрытия выполняется строго по инструкции, иначе слишком длинный будет прогибаться, короткий – станет причиной попадания осадков и мусора.

Каждый этап работы должен быть выполнен качественно, с соблюдением обозначенных правил. Так, неверный расчет величины шага обрешетки приведет к неправильному монтажу всей кровли, которую придется либо переделывать сразу, либо демонтировать уже в ближайшее время (прочтите также: “Расчет ондулина на крышу – свойства и монтаж”).

Стоимость ондулиновой кровли

Затраты на устройство крыши из ондулина зависят от габаритов кровли.

Таблица: сколько стоит 1 м² крыши из ондулина

Вид работ	Единица измерения	Цена в рублях
Возведение стропильной системы	1 м²	От 300
Укладка пароизоляции	от 50
Укладка утеплителя толщиной 150–200 мм	от 70
Укладка гидроизоляции	от 40
Монтаж контробрешётки	от 20
Монтаж шаговой обрешётки	от 50
Устройство лобовой доски	от 30
Обработка обрешётки и стропил антисептиками	от 30
Монтаж ондулина	от 200
Монтаж примыканий к стене/трубе	п. м.	от 160
Устройство вентилируемой коньковой планки	от 270
Устройство ендов	от 70
Монтаж торцевых планок	от 100
Монтаж карнизных планок	от 100
Подшив карнизов	от 200
Монтаж водостоков (труб и желобов)	от 180
Установка мансардного окна	шт.	от 3200

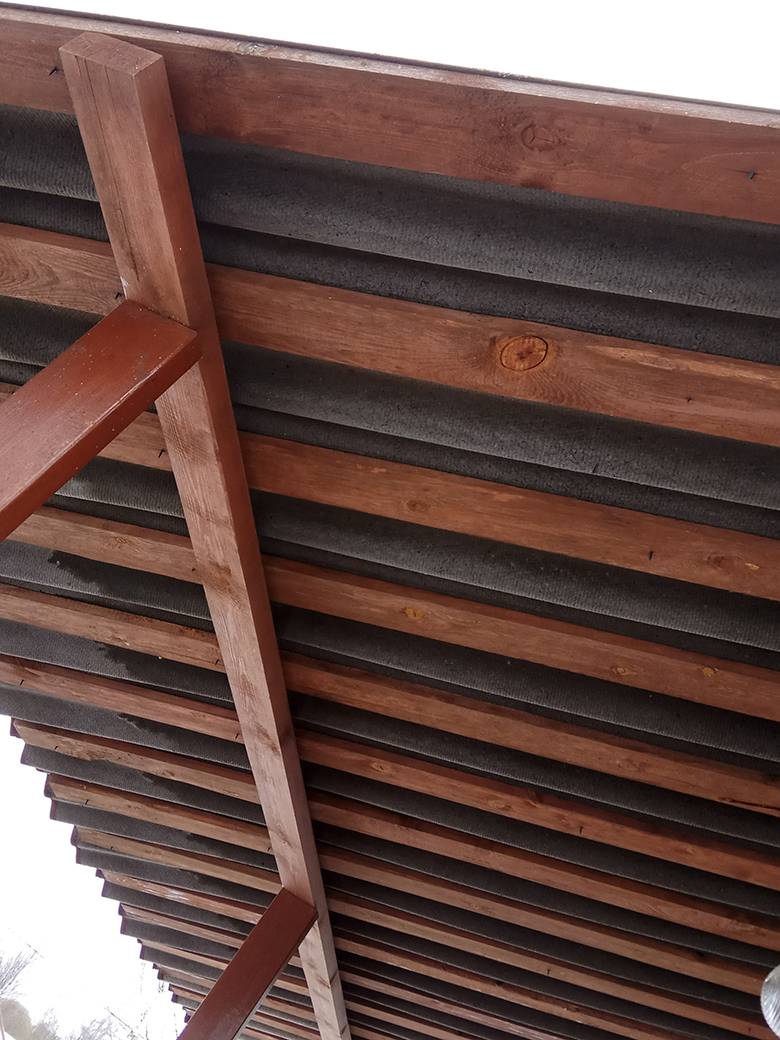

Какая обрешетка под ондулин устраивается на старой кровле?

Преимущества ондулина в том, что это легкий материал (вес листа составляет не более шести килограммов), поэтому его можно установить поверх старого покрытия, например, шиферной крыши.

Чтобы работы прошли успешно, для начала нужно тщательно осмотреть старое покрытие. Если на нем есть повреждения, необходимо произвести ремонт, чтобы укладка нового материала была качественной.

Для установки обрешетки с дополнительным утеплением кровли, нужно учесть нюансы расчета шага укрепления бруса. Брус должен быть подготовлен такого же размера в сечении, как и ширина волны старого шифера, сверху которого будет устраиваться новая кровля. Обычно она имеет размер 75 x40 или 50 x40 миллиметров. Дополнительная обрешетка, как правило, ставится, если нужно закрепить ендову и конек.

Кроме того, если планируется утепление крыши, необходимо приобрести пароизоляционную пленку, которую укрепляют сразу после укладки утеплителя между брусьями обрешетки. Пленка крепится на них перед укладкой ондулина.

Выводы

Профнастил – более прочный и долговечный материал. Его можно использовать для частных домов и хозяйственных построек с простой формой крыши, для перекрытия кровли в районах с непростыми климатическими условиями: сильными морозами или температурой выше 30°C.

Ондулин прекрасно подойдет для применения в регионах с повышенной влажностью и сильными ветрами. Но он плохо переносит длительное воздействие высоких и низких температур. Для крыш с повышенными требованиями к пожаробезопасности не подходит.

Свойства	Ондулин	Профнастил
Вес материала (1 кв.м)	~ 3.3 кг	~ 5.5 кг
Внешний вид	один тип профиля, 4 цвета	один профиль, разная высота волны, множество цветов
Легкость монтажа	легко	при большой длине листа могут возникнуть сложности
Гарантия	15 лет	10 — 15 лет (внешний вид), 20 — 35 лет (от коррозии)
Цена за 1 кв.м	от 250 руб.	от 250 руб.
Эксплуатация	может расти мох, со временем теряет цвет	шумит во время дождя и града, нужны снегозадержатели
