Какой фундамент подойдет для купольного дома
Вы определились с участком для возведения строительного объекта, приняли решение о том, что это будет именно дом купол, оформили проект планировки с установленными размерами, значит, пора переходить к возведению фундамента.
Его строительство требует предварительной подготовки – необходимо провести разметку на участке, определить нулевую отметку и другие параметры (для этих целей рекомендуем использовать нивелир – геодезическое устройство по определению разности высот). Не стоит пренебрегать и помощью профессионалов в области геодезических работ.
После того, как проведены все подготовительные работы, следует переходить к рытью траншеи под ленточный фундамент (это лучший вариант для создания купольного дома).

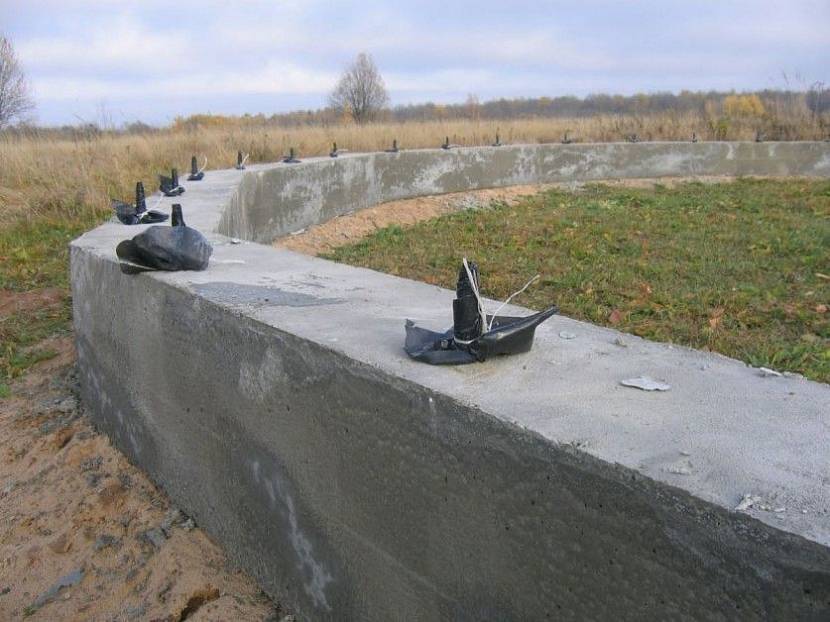

Ленточный фундамент для строительства купольного домаИсточник rmnt.ru
Также под дом купол часто применяют свайный вид фундамента.
Свайный фундамент для строительства купольного домаИсточник seattlehelpers.org
Ленточный фундамент представляет собой железобетонную конструкцию, оборудованную по периметру всего строительного объекта. Как правило, такая установка состоит из обрешетки (арматурной сетки) и застывшей бетонной смеси. Для создания обрешетки подойдет арматура с диаметром 12 мм с проволочной обвязкой. Далее, проводится заливка цементно-песчанного раствора.
При возведении свайного фундамента для постройки купольного дома, как правило, применяют винтовые, забивные или бетонные сваи в зависимости от качества грунта.
Возведение купольного дома на свайном фундаментеИсточник designdachi.ru
Строительство своими руками
Самыми подходящими для купольного строительства конструкциями можно считать небольшие теплицы, уютные беседки или дачные домики. Сначала необходимо выбрать место для постройки. Если это будет теплица, то нужно найти хорошо освещенный участок. Для домика или беседки подойдет немного затененная площадка. Участок под любое из этих строений выравнивается, а потом убирается на нем весь мусор и корни деревьев.
Теплица
Построить купольную теплицу легче всего. Чтобы ее собрать, не нужен фундамент, а материалом для основания могут быть обычные доски, бруски или металлические трубы. На предварительно подготовленной поверхности необходимо начать сборку основания теплицы-купола. В первую очередь собираются треугольники и скрепляются между собой. Для того чтобы не перепутать грани, их необходимо подписывать и сверяться с чертежом. Если теплица маленьких размеров, то при сборке соединительный коннектор стоит заменить простой монтажной лентой и крепежными материалами.
Изготовленный геодезический купол стоит накрыть простой пленкой. Намного лучше будет выглядеть купольная теплица, которая покрыта листами поликарбоната. Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупол можно украсить при помощи декоративного камня, посадить цветы и установить небольшой забор. Подобная купольная теплица будет уникальным украшением любого загородного дома.
Беседка
В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться таких рекомендаций:
- наилучшим материалом для строительства такой беседки является профильная труба;
- концы подготовленных труб нужно сплющить или согнуть под углом в 12 градусов;
- на всех концах трубок стоит сделать отверстия;
- чтобы собрать детали конструкции, коннектор не нужен, необходимо просто соединить трубки при помощи болтов.
После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в накрытии круглой беседки с куполом. Материал для этого можно использовать самый разный. Если конструкция геодезического купола полностью не накрывается, и оставляется пара секций беседки открытыми, то их можно декорировать красивой тканью. В подобной комфортной беседке можно с удовольствием проводить свободное время с близкими и друзьями.
Дом
Купол способен стать основой уникального дома на дачном участке. Главным отличием от беседки и теплицы является необходимость строительства фундамента. Для того чтобы построить купольный дом, стоит придерживаться следующих рекомендаций:
- нужен хорошо теплоизолированный фундамент;
- к основанию фундамента крепятся специальные угловые стойки, которые укрепляются при помощи горизонтальных распорок;
- собирается конструкция купольного дома;
- снаружи дом необходимо обшить листами из фанеры.
Установив дверные и оконные рамы, стоит начать отделку геодезического дома изнутри. Во все проемы закладывается хороший утеплитель, который зашивается листами фанеры. Для того чтобы соорудить купольный дом, необходимо не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов.
При проживании в таком доме можно оценить основные преимущества этой конструкции:
- небольшая площадь потолка и стен сокращает потери тепла;
- округлые стены помогают воздуху хорошо циркулировать, создавая при этом комфортный микроклимат.
Купольное здание является оптимальным вариантом функционального, дешевого и уникального строения на территории дачного участка.
Как построить купольный дом своими руками: инструкция для сборки
Для того чтобы построить прочный и надежный купольный дом, необходимо точно придерживаться предложенного алгоритма, поэтапно выполняя каждую операцию. Рассмотри каждый этап от закладки фундамента до финальной отделки дома.
Как и при строительстве любого традиционного дома, начинать необходимо с замеров и оборудования соответствующего фундамента, который станет надежной основой конструкции. После этого раскладывают основные элементы каркаса, которые будут выполнять несущую функцию и являются основой всего дома.
Дом сферической формы можно создать своими руками, а можно обратиться к специалистам или купить готовый пакет
Используя деревянный молоток, в несущие вертикальные балки необходимо забить нагели. Прочность такого соединения обеспечивается за счет собственного веса элементов. По этой причине строительство продвигается крайне быстро, особенно учитывая тот факт, что в нижних частях досок предусмотрены специальные пазы.
После этого можно переходить к монтажу поперечных распорок и фиксации OSB плиты. Для этой цели отлично подойдут стандартные саморезы, которые обеспечат быстрое и надежное крепление.
В верхней точке, где сходятся все балки, для надежного крепления используют специальный диск. В это же время осуществляют и обшивку нижних сегментов, что придает конструкции дополнительную устойчивость и прочность. После этого остается лишь установить верхние распорки и обшить каркас древесными плитами.
Действуя согласно этой схеме, вполне возможно осуществить сборку самостоятельно, вместо того, чтобы приобретать готовый купольный дом. Отзывы владельцев утверждают, что если строго следовать всем рекомендациям, то в итоге вы получите ничуть не менее прочную конструкцию, которая прослужит вам не один год.

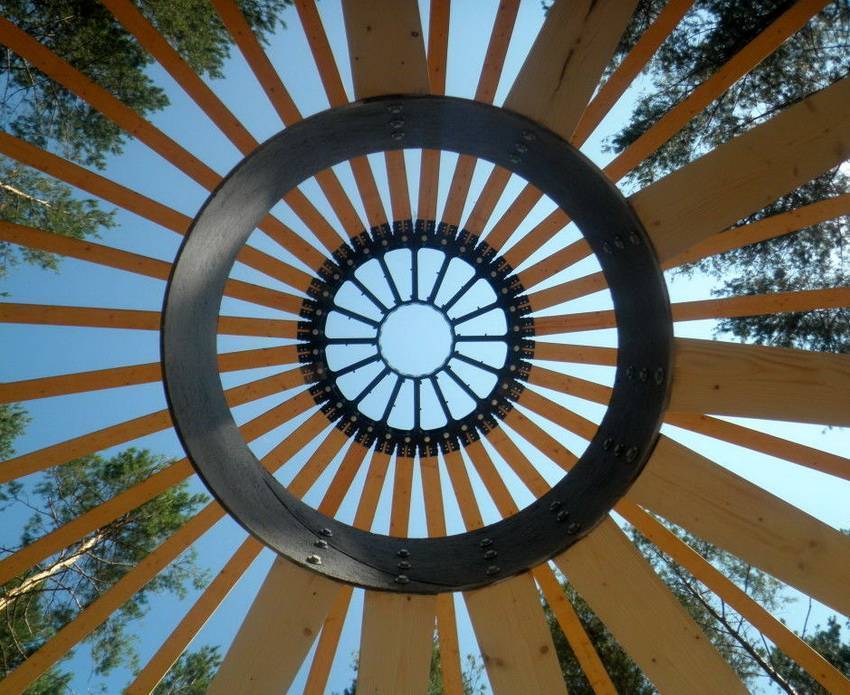

Крепление каркаса купольного дома в верхней точке
Два варианта одной технологии
Возведение каркасных домов проводится двумя способами:
- Методом «Канадская платформа». Сначала устраивается перекрытие и пол первого этажа, затем на нем собираются крупные секции — целые стены или их сегменты. После установки в проектное положение конструкции закрепляются, утепляются и обшиваются.
Пошаговой сборкой. Все элементы раскраиваются и фиксируются по месту. Сначала нижняя обвязка, затем стойки и верхняя обвязка. Такой способ более долгий, но он позволяет обойтись 1-2 помощниками или даже построить небольшой дом в одиночку.
«Канадская платформа» используется при типовом строительстве, когда на заводе изготавливаются конструкции высокой степени готовности. Их привозят на строительную площадку и монтируют с помощью грузоподъемных механизмов за несколько дней.
При самостоятельном возведении каркасного дома проще и легче пошаговый монтаж. Усилиями двух-трех человек можно устанавливать не только отдельные элементы, но и укрупненные блоки, совмещая традиционный метод и «Канадскую платформу».
Фото-примеры сферических домов
Двухуровневый дом на основе стратодезического купола с гонтовой облицовкойИсточник proteh.org
Купольный дом с элементами дерева в наружной отделкеИсточник pinterest.com
Деревянный гонт естественно смотрится на сферическом зданииИсточник lenta.ru
Дом-сфера, покрытый битумной черепицейИсточник kapus.ru
Оригинальное решение: купольный дом в виде летающей тарелкиИсточник stroygram.ru
Дом-сфера из бетонаИсточник stroygram.ru
Кровельное покрытие купольного дома из черепицыИсточник stroygram.ru
Покрытие купольного дома медной черепицейИсточник svoya-izba.ru
Сложный, но красивый и оригинальный проект купольной конструкцииИсточник pinterest.com
Советы по обустройству
В купольном доме рекомендуется минимальное количество мебели
Купольные каркасные дома интересны своим необычным дизайном. Чаще всего во внутреннем оформлении нужно лишь дублировать некоторые элементы внешней стены, чтобы добиться впечатляющего эффекта. Однако эта особенность выдвигает и некоторые условия:
- окна обязательно должны включать распахивающиеся створки, особенно на 1 и 2 этаже;
- нужно тщательно продумать размещение розеток и электрических приборов, особенно тяжелых – холодильника, стиральной машины;
- от консольной мебели по большей части придется отказаться;
- дизайн выполняется только в современных стилях: хай-тек, конструктивизм, футуристический; оформление в стиле барокко или прованс невозможно.
Купольный дом – эффектное, и практичное решение. Такое здание меньше весит, быстрее возводится, лучше сохраняет тепло и защищает от ветра и шума.
Купольный дом: фото, проекты и технические особенности, которые нужно учесть
Помимо особенностей, с которыми приходится сталкивать владельцам в процессе обустройства купольного дома, необходимо учитывать еще и ряд требований, которые предъявляются к любому жилому дому. Так, проект обязательно должен быть составлен с учетом всех норм противопожарной безопасности, а также согласно правилам строительства.
Нужно принять во внимание местность и тип грунта, на котором будет возведено здание. Большую роль играет уровень, на котором располагаются подземные воды, поскольку, несмотря на относительно небольшой вес конструкции, это все же жилой дом, который должен прочно стоять и со временем не поддаваться внешним разрушительным факторам
Безусловно, в процессе строительства мы стремимся использовать самые натуральные и экологически чистые материалы
Но когда речь идет о реализации такого нестандартного проекта, как купольный дом, стоит обратить внимание на современные искусственные материалы. Во многих случаях они превосходят натуральные аналоги по целому ряду технических характеристик

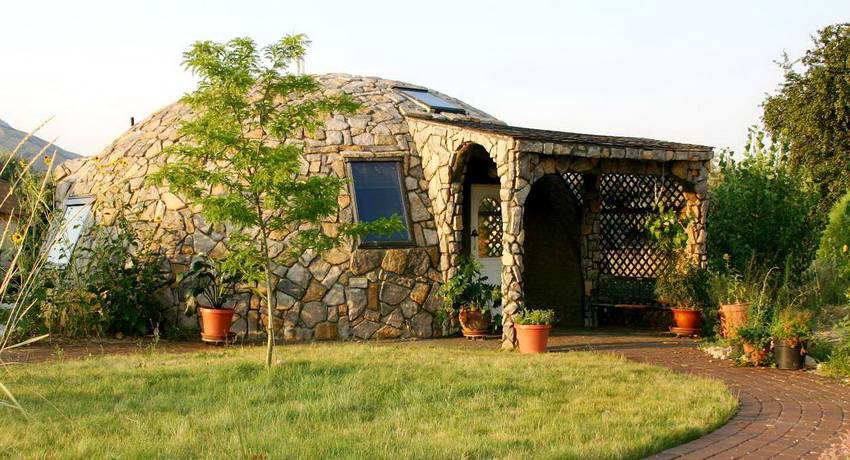

Отделка фасада купольного дома натуральным камнем
Стоит как следует продумать системы отопления и вентиляции, поскольку их обустройство имеет определенные нюансы, и для того чтобы экономно распределить ресурсы, важно заранее изучить этот вопрос
Утепление сферического дома – “точка росы” и современные материалы
О правильном утеплении дома и о физике протекающих при этом процессах подробно изложено в ранее упомянутой статье про сырость и плесень в доме.
В этой статье приведен пример расчета нахождения “точки росы” в стене купола при толщине бетона в 10 см и толщине утеплителя из пенополиуретана (ППУ) 15 см.
В результате расчета “точка росы” находится примерно в середине утеплителя. На стыке ППУ и бетона всегда будет положительная температура. Это гарантирует долговечность конструкции и комфортные условия проживания при минимальных затратах.
Для защиты ППУ от внешних воздействий на него наносится тонкий слой из декоративного бетона.
Об утеплении других видов стен (в т.ч. и деревянных) написано очень много. И это отдельная тема.
Современные утеплители
Сегодня в качестве утеплителя все чаще используется 1-о и 2-х компонентный ППУ.
В жидких ППУ утеплителях для уменьшения толщины покрытия (без ухудшения теплоизоляционных свойств) вводятся пустотелые стеклянные сферы.
Их размер составляет 20…100 мкм. Такое покрытие можно наносить любым способом – кистью, валиком, распылителем.
Покрытие гибкое. При деформации имеет растяжение до 60%. Разводится водой. Наносится на любую поверхность. Имеет хорошую адгезию к утепляемой поверхности.
Для нанесения однокомпонентного ППУ утеплителя используется баллончик с пеной. Он навинчивается на монтажный пистолет.
На пистолет для лучшего распыления одевается специальная насадка. Обычно она идет в комплекте с баллоном.
Качество пены у разных производителей сильно отличается. Это касается таких показателей, как адгезия к утепляемой поверхности, прочность утеплителя и его плотность.
Для сравнения и лучшей наглядности на фотографии приведены три разных однокомпонентных утеплителя, нанесенных на стекло.
Для качественного отверждения такого утеплителя влажность воздуха должна быть около 50%. Если влажность в помещении ниже, то рекомендуется предварительно опрыскать водой утепляемую поверхность.
Кроме утепления жилищ таким способом утепляют и большие промышленные ангары.
ППУ могут быть с открытыми и закрытыми ячейками. Последние двухкомпонентные имеют наилучшие тепловые показатели.
Если по расчетам “точка росы” находится в таком утеплителе, то в него просочится не более 5% влаги. Она попадет только в промежутки между порами. Наносить такую пену можно при более низкой влажности воздуха.
Надо отметить, что чем тоньше слои и большее их количество, тем лучше тепловые показатели.
Что такое купольный дом: особенности и история возникновения
Под купольным домом принято понимать строительный объект со сферической, закругленной крышей. Однако это лишь общее описание такого типа построек. Многие отмечают, что купольный дом внешне похож на жилище эскимосов (на иглу).
Современные сферические здания выглядят просто невероятно, проекты поражают воображения. Для проектировщиков особой задачей является грамотное совмещение одной главной сферы с пятью боковыми. Готовый результат проекта во многом зависит от фантазии дизайнера и ваших личных предпочтений.
Купольный дом: пример внутренней планировкиИсточник greenadaptability.wordpress.com
Первые сферические постройки появились еще в Византии, да и эскимосы стали создавать свои жилища в условиях экстремально низких температур еще много лет назад. Из этого можно сделать простой вывод – в древности дома округлой формы пользовались не меньшей популярностью, чем в наши дни, однако тогда для их возведения использовался более прочный материал – натуральный камень.
Северные народы первыми заметили, что сферические постройки обладают высокой ветроупорностью и сейсмоустойчивостью.
В 1951 году американский архитектор Ричард Бакминстер Фуллер предложил использовать сферическую конструкцию в качестве основы для строительства жилых построек.
Купольный дом с открытой террасой под одной крышейИсточник pinterest.com
Необходимые материалы
Перед постройкой надлежит подготовить абсолютно все материалы и приспособления, чтобы в дальнейшем не затягивать строительство на их поиски.
Комплект для возведения полусферы своими руками:
1. Деревянный брус.
2. Оцинкованный лист стали.
3. Отвёртки, шурупы и крепёжные элементы (саморезы, гвозди и т.п.).
4. Пена для монтажа.
5. Материал для кровли.
6. Кровельные ножницы.
7. Уголок и строительный уровень.
8. Молоток.
9. Рулетка.
10. Ножовка.
11. Электрический лобзик и дрель.
12. Болгарка.
13. Станок для обработки дерева.
14. Кисти.
15. Защитные перчатки.
Проект купольного здания
Проект купольного жилища можно найти в интернете или заказать. Наличие чертежей обязательное, без них практически невозможно соорудить своими руками конструкцию в форме сферы.
Подборка чертежей для дома из купола представлена на рисунках ниже.
Обшивка каркаса купольного дома
Каркас обшивают обыкновенными ориентированно-стружечными плитами. В инструкции по сборке есть карта кроя обшивки, в соответствии с которой распиливают плиты. В инструкции указаны чистые размеры, поэтому при разметке необходимо учесть толщину пильного диска. Чтобы ровно напилить обшивку, потребуется ручная дисковая пила с направляющей.
Для ускорения процесса можно пилить сразу 2-3 листа, скреплённых струбцинами. Стопки однотипных элементов обшивки, сложенные на эталонный образец, позволяют легко контролировать размеры напиленных элементов.
Для обшивки рекомендуются именно ориентированно-стружечные плиты, традиционно используемые в каркасах. Можно использовать ОСП с классом эмиссии Е1 (большинство плит на рынке относятся к этому типу) или с классом ЕО (такие ОСП экологически чистые и равнозначны дереву, так как в качестве связующего при их изготовлении используется полиуретановая основа).
Все элементы обшивки необходимо подготовить до начала сборки.
Типы соединения каркаса купольных конструкций
Разделяют бесконнекторное и соединение элементов каркаса с помощью коннекторов.
Бесконнекторное соединение рёбер каркаса
Бесконнекторный способ можно условно поделить на три вида:
- в качестве элементов каркаса используются точно подогнанные бруски;
- каркас составляется из легких металлических либо пластиковых трубок;
- купол собирается из готовых панелей треугольной формы.
Если трубчатый каркас и готовые панели относятся скорее к заводским изделиям, то каркас из подогнанных элементов можно возвести своими руками. На изображении показан процесс соединения рёбер с помощью обычных шурупов.
безконнекторное соединение купольных конструкций
Это довольно трудоёмкое занятие, которое требует немалого опыта работы с древесиной и хорошего набора инструментов. Поэтому большой популярностью пользуется альтернативный вариант, а именно соединение бруса с помощью коннекторов.
Основные достоинства и недостатки дома-купола
Сферический дом привлекает многих своей необычностью. И кроме этого значительными преимуществами:
- экономичность в использовании строительных материалов;
- энергоэкономичность и теплосбережение;
- короткие сроки строительства.
Более подробно об этих свойствах можно прочитать в статье про купольный дом.
Также надо отметить и про отрицательные стороны. К ним относятся:
- форма шара уменьшает внутренний объем дома;
- не все отделочные материалы можно использовать;
- значительные затраты на заказную мебель и нестандартные окна.
В связи с этими ограничениями массовый потребитель пока выбирает старый подход и предпочитает классические решения.
Для тех, кто все-таки решился самостоятельно построить дом-сферу, предстоит непростая, но интересная работа.
При этом, если планируется строительство небольшой конструкции, то такая работа может быть выполнена и своими руками.
Сферический дом строится из разных материалов и различными способами.
О том, какие они и на что решиться в выборе, сегодняшний рассказ на kamsaddeco.com.
Специфика купольных домов
Сферическая конструкция способна выдержать сильные снеговые нагрузки и противостоять порывистому ветру. Для регионов с суровым климатом купольные дома представляют идеальный вариант. Это устойчивое и мощное сооружение, не имеющее несущих стен. Благодаря симметрии форм, внешний вид купола визуально уменьшается, когда пространство внутри него увеличивается. Получения оптимального объёма применимого пространства, притом, что сам дом занимает с горстку места, является главной чертой этих необыкновенных зданий.
Весят дома в форме полусферы немного, так как в возведении применяют материалы в скромном количестве. Благодаря этому, в устройстве основания, можно довольно таки сэкономить. Технология купольного строения имеет свои хитрости, но её можно легко освоить.
Примеры и разновидности купольных конструкций
Сферическую конструкцию можно построить двумя способами:
- В виде геодезического купола (собирается из треугольных каркасных ячеек, стыкуемых с помощью узловых элементов — коннекторов).
- Из гнутых стоек или сегментов арочной формы, соединяемых вершинами (стратодезический купол).
Геодезический купол
Стратодезический купол
Гнутоклееные деревянные стойки для сборки стратодезического купола
По технологии стратодезического купола собирают «маковки» православных храмов. Геодезический купол пришел к нам из Америки. Его изобретателем считают инженера Фуллера.
Несмотря на различия во внешнем виде, эти конструкции отличаются минимальным весом, высокой жесткостью и устойчивостью.
Дома в форме сферы можно строить из любого материала, начиная от пенопласта и заканчивая бетоном. Выбор конкретного варианта зависит от технической оснащенности исполнителя. Для возведения жилых зданий чаще всего используют конструкции с деревянным каркасом.
Причин для этого несколько. Древесина – экологичный и прочный материал, обладающий высокой упругостью. Геодезические купола собирают из деревянных балок, соединяя их стальными коннекторами.
Каркас дома на основе геодезического купола
Стратодезические жилые конструкции строят из гнутоклееных балок.
Каркас здания на основе стратодезического купола
Японская технология сферических зданий основана на использовании гнутых пенопластовых блоков с замками. Из них собирают небольшие одноэтажные постройки. Пенопласт в таком доме выполняет сразу две функции: конструкционного материала и утеплителя.
Современный домик-«иглу» строится не из снега, а из пенопластовой «скорлупы»
Минимальный вес дома-сферы позволяет возводить его на мелкозаглубленном ленточном или свайном фундаменте. Для утепления секций используют минвату, солому, эковату или пенопласт.
Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.
Дом-сфера, покрытый битумной черепицей
Сторонники экостроительства делают выбор в пользу деревянного гонта – тонких дощечек, образующих оригинальное чешуйчатое покрытие.

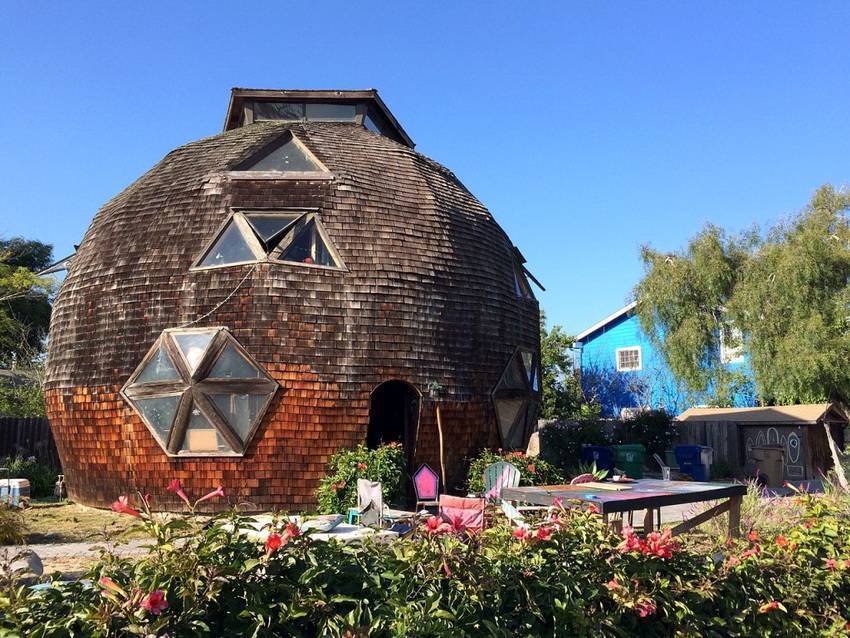

Деревянный гонт естественно смотрится на сферическом здании
Двухуровневый дом на основе стратодезического купола с гонтовой облицовкой
Недавно на рынке появились новые материалы, идеально адаптированные для создания бесшовного кровельного ковра. Это «жидкая пробка» (частицы пробкового дерева в акриловом полимере) и жидкая резина.
Как мы уже говорили, материал для строительства сферического дома может быть разнообразным. Если вам больше нравится бетон, нет проблем.
Используя технологию набрызга, можно возводить купольные постройки из легкого бетона
Современные технологии позволяют строить такие дома с помощью пневмоопалубки из ПВХ, на которую наносится вспененный утеплитель. Затем по утеплителю ставят арматурный каркас и наносят на него бетонную смесь методом торкретирования.

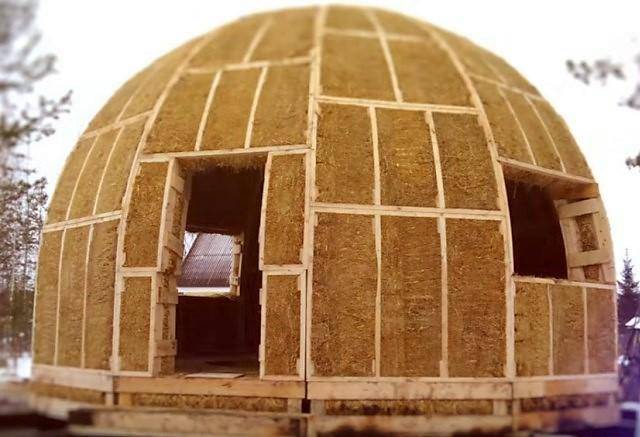

Из одних соломенных блоков дом-сферу не построишь. Этот материал используют как утеплитель. Солому плотно набивают в ячейки из досок и собирают из них купол.
Пространственный каркас выполнен из деревянных ячеек, наполненных соломой
Особенности изготовления и установки коннекторов
Купольные дома, проекты которых вами могут быть рассмотрены в статье, выстраиваются по определенной технологии. Она предполагает необходимость изготовления коннекторов. Для этого следует использовать стальные пластины, из которых нужно вырезать заготовки, используя подготовленные заблаговременно чертежи. Для резки следует применить болгарку. Данные составляющие дома должны иметь пяти- или шестиугольную форму. Далее коннекторы заливаются, для этого следует использовать строительную пену или бакелитовую смолу. Технологии купольного дома предусматривают необходимость заливки коннекторов, монтажная пена для этого более предпочтительна. Это обусловлено тем, что в ней отсутствуют вредные для здоровья компоненты.
Технологичность
Экономию времени на сборке дома за счёт уникальной запатентованной конструкции деревянных замков оценит любой застройщик. Каркас небольшого дома два человека собирают за день, а возведение здания под ключ независимо от сезона занимает от двух недель до полутора месяцев в зависимости от модели. Привезти комплект деталей каркаса небольшого дома можно в легковом фургоне «Лада Ларгус». Все элементы постройки легко перенесёт один человек.
Благодаря использованию мягкой черепицы для отделки всей поверхности «стен» не надо красить фасад и беспокоится о дополнительной защите деревянных конструкций дома. При монтаже легко сделать перекрытие первого этажа, причём перекрывать помещения можно полностью либо частично, оставляя второй свет.

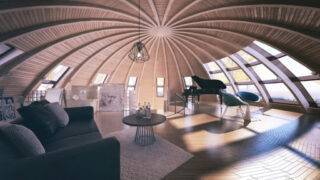

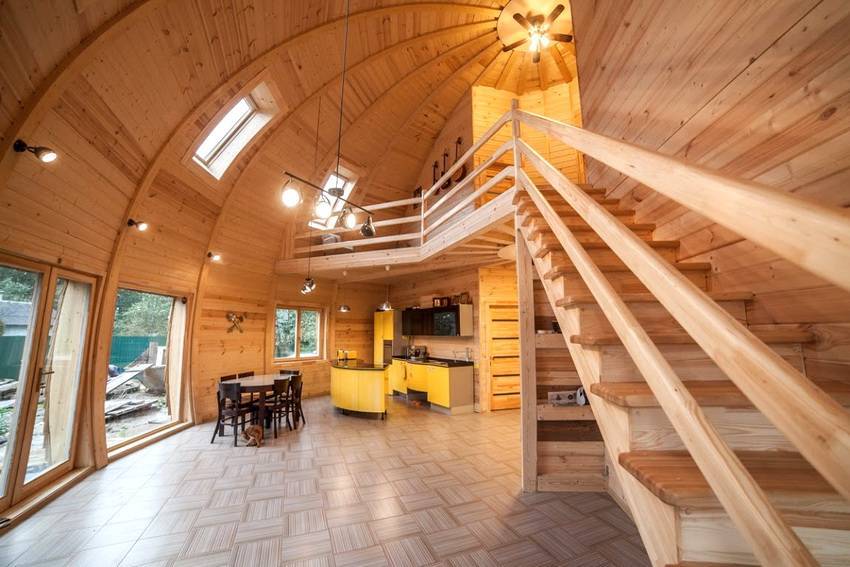

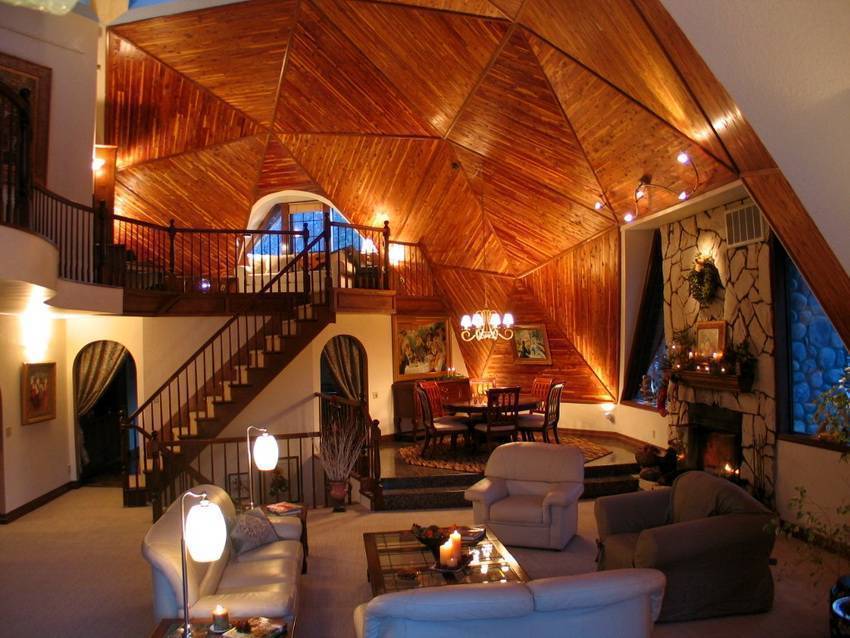

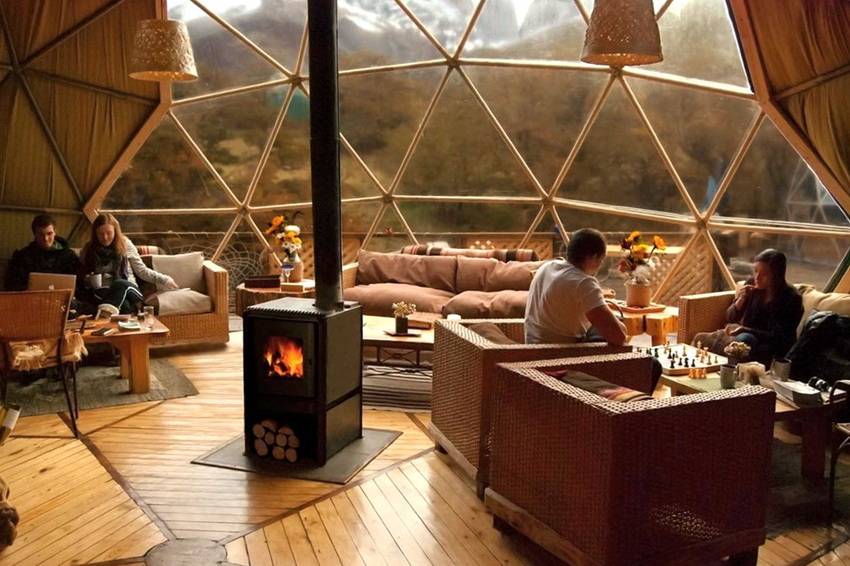

Особенности планировки купольного дома: фото и рекомендации
Безусловно, планировка купольного дома будет несколько отличаться от привычной для нас. Однако это вовсе не означает, что необычная форма здания накладывает на владельцев какие-то ограничения или запреты. Напротив, благодаря необычной форме стен, можно создавать самые необычные и оригинальные интерьеры.
Дизайн интерьера купольного дома будет отличаться от стандартных решений
Вот несколько советов, которые помогут в обустройстве и оформлении:
- поскольку вся мебель и декоративные элементы рассчитаны на размещение у стандартной стены, можно задуматься об индивидуальном изготовлении на заказ. Например, отлично смотрятся картины полукруглой формы, размещенные на стене;
- при необходимости обставить кабинет, можно задуматься о деревянной мебели, элементы которой будут в точности повторять форму стен, придавая помещению необычную атмосферу;
- что касается монтажа различных коммуникаций, то здесь будет играть роль только форма внутренних стен, а также особенности используемых отделочных материалов;
Для создания гармоничной атмосферы в сферическом доме лучше использовать несколько источников света
такой элемент, как камин вполне можно разместить в центре комнаты, сделав его главным элементом композиции и заодно решив проблему отсутствия ровной стены для его установки. Кроме того, это позволит сохранять максимальное количество тепла, которое он дает, не растрачивая его впустую на обогрев внешних стен;
еще одна проблема, которая может возникнуть – открывание окон. Если они будут расположены достаточно высоко, то открывать их вручную будет просто неудобно
Для этой цели существуют автоматизированные системы, которые позволяют делать это при помощи электрических приводов;
особое внимание стоит уделить и освещению купольного дома. Будет лучше, если источников освещения будет много, поскольку если использовать одну традиционную люстру под потолком, света может недоставать.
Один из наиболее удачных вариантов размещения камина — в центре помещения
