Ленточный фундамент для дачного дома своими руками

Заливка своими руками

Процесс заливки бетона — ответственная операция, требующая аккуратности и понимания некоторых тонкостей. Прежде всего, необходимо учитывать вес материала. Если лить с высоты, то появится риск разрушить опалубку или арматурный каркас.

Чтобы создать оптимальный режим заливки, следует изготовить лоток, по которому смесь будет направляться в траншею. Это позволит создать равномерный режим подачи бетона и максимально исключит резкие изменения нагрузки.

Самостоятельное изготовление и заливка — вариант нежелательный, так как производительность очень низкая и процесс идет медленно. Это создает слоистую структуру ленты, снижает ее прочность и несущую способность.

Настоятельно рекомендуется использовать готовый материал и заливать его с нескольких точек. Рассчитывать на то, что смесь растечется по всей длине опалубки, не следует. Надо заранее подготовить несколько точек подъезда миксера к траншее, предусмотреть возможность установки лотка и заливать равномерными порциями с разных точек.

Только так можно создать монолитную отливку с одинаковыми прочностными характеристиками в каждой точке.

Материалы

В основном ленточный фундамент под деревянный дом делают из бетона, кирпича или из плит. Кирпич используют, когда дом строят с тонкими кирпичными стенами или каркасным видом.

Внимание!Если на участке проходят грунтовые воды, то этот материал не используют из-за его гигроскопичности. А при применении кирпича необходимо создать гидроизоляционное полотно.. Железобетонное основание:

Железобетонное основание:

• практично;
• надежно.

Железобетон состоит из:

• кусков арматуры;
• песка;
• цемента;
• щебня.

Используют на песчаных почвах, при строительстве монолитных оснований сложной конфигурации.

Фундамент из бутобетона состоит из щебня, песка и камней. Одно из надежных оснований, подойдет для зыбучих почв. Для создания необходима основа из песка или гравия, которая облегчит выравнивание поверхности.

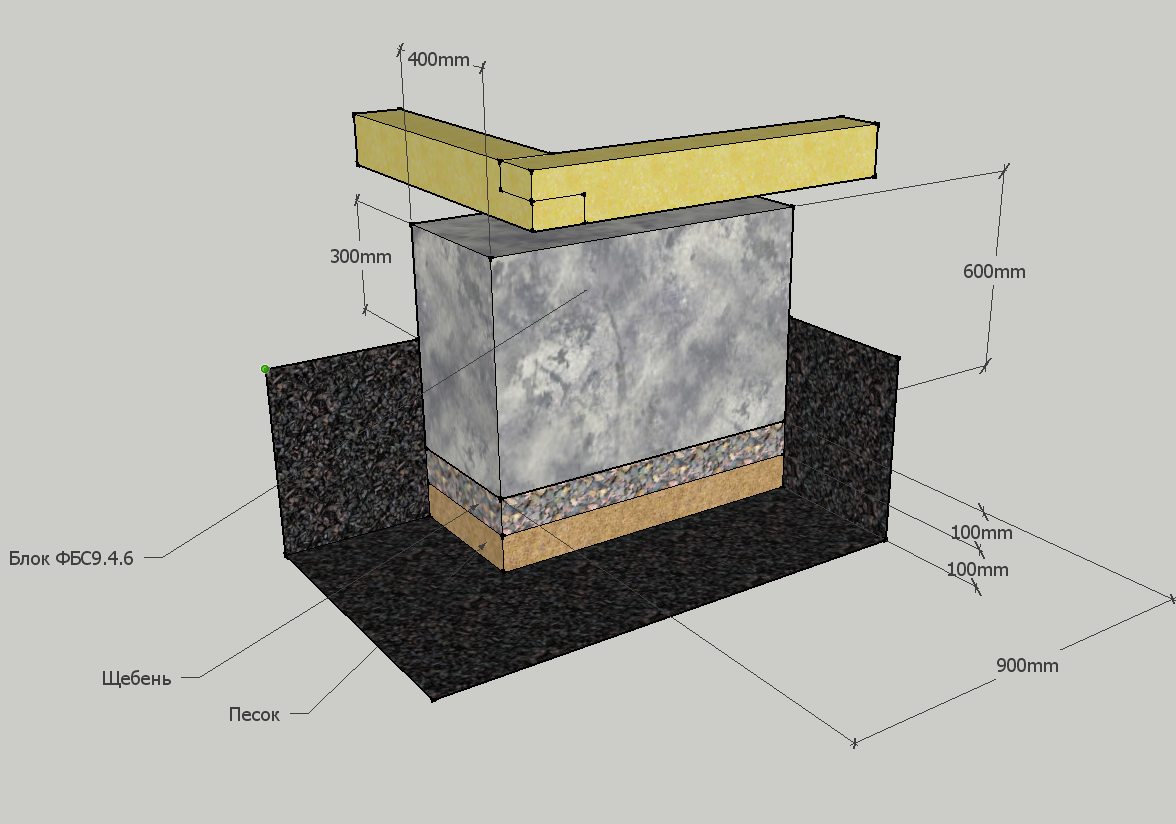

Фундамент из железобетонных блоков изготавливают на предприятии. Его отличает устойчивость. Можно применять на различных почвах. Выбор материалов для строительства ленточного фундамента основывается на видах. Основание изготавливают:

• из плит определенной марки;
• для заделки щелей – раствор из бетона и кирпича;
• заключительный этап – укладка изоляционных материалов.

Для монолитного используют:

• деревянную опалубку;
• раствор бетона;
• теплоизоляционные материалы;
• песок или щебень.

Ленточный фундамент – этапы возведения

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции.

На ней указываются размеры элементов, что позволит легко провести ее сооружение. По такой же схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

• подготовка основания;
• работа с опалубкой;
• гидроизоляция;
• армирование каркаса;
• бетонирование ленточного фундамента;

Подготовка основания

В процессе геологического изыскания нужно определить следующее:

• тип почвы на уровне подошвы основания;
• уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими изысканиями будет покончено, приступают к разметке участка. Для этого используют деревянную доску и шнур.

Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

https://youtube.com/watch?v=0MaXaFqumNU

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

• съемная, которая изготовляется из деревянных досок;
• несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом.

Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

• рабочая продольная арматура диаметром от 12 мм и более;
• горизонтальные хомуты – от 6 мм;
• вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

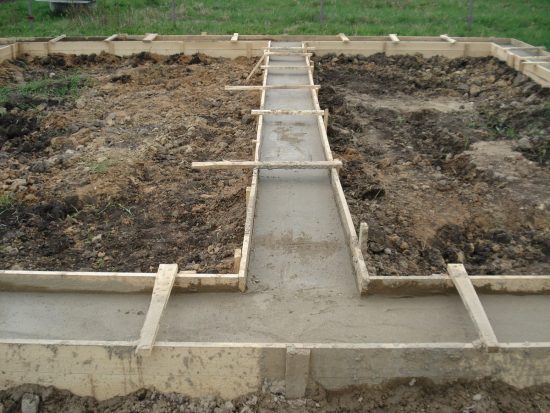

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

• заливка проводится в один день. Перерыв не должен превышать двух часов;
• сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество;
• бетонный раствор можно сбрасывать с высоты не более двух метров;
• бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С.

После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

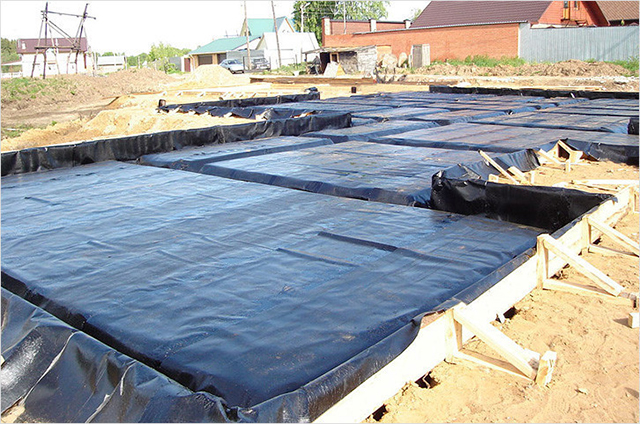

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

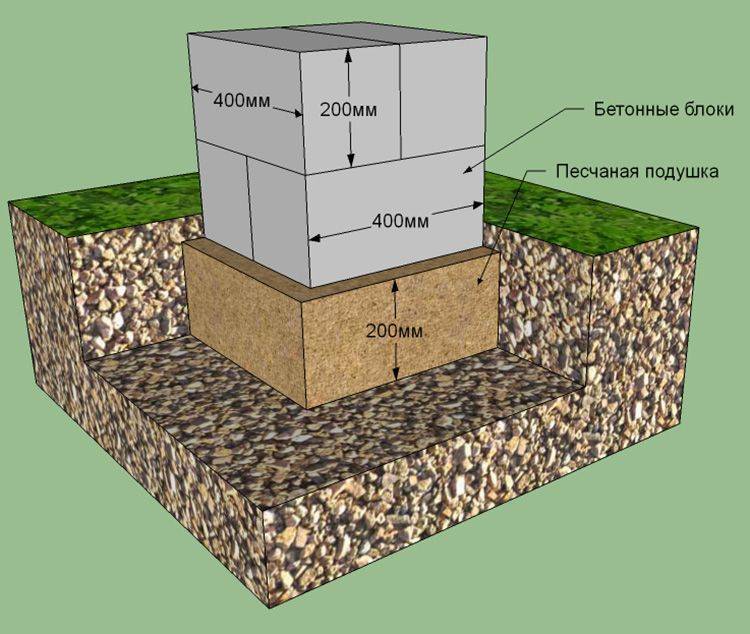

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

3 этап – разметка под фундамент

Точная разметка является залогом правильной заливки фундаментной ленты и гарантирует соблюдение технологии строительства дома.

Как правильно разметить фундамент?

аналогичным образом формируется внутренний контур здания. Расстояние между бечевками равно ширине ленты фундамента; на первый колышек наматывается бечевка, которая натягивается на второй колышек и далее по порядку. Таким образом образовывается внешний контур будущего строения; определить оси здания. Ось – это центральная линия, от которой будет вестись дальнейшая разметка; очистить часть участка, предназначенного для строительства, от мусора, посторонних предметов, деревьев, кустарников и т.п.; удалить часть грунта. Мастера рекомендуют снять 100-150 мм. грунта, чтобы более точно наносить разметку. Отсутствие грунта исключает рост растений, которые, во-первых, могут мешать работе, а во-вторых, спровоцировать биологическую активность в подпольном пространстве. Кроме того, таким образом можно выровнять незначительные неровности участка. Пользователи обычно этот этап игнорируют, предпочитая наносить разметку непосредственно на плодородный слой почвы; определить место нахождение углов. Углы обозначаются колышками или кусками арматуры

Важно установить их правильно, для чего используется отвес; проверить величину углов. За исключением эркеров, углы дома обычно имеют угол в 90 градусов. Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п

Если углы правильные, то диагонали прямоугольников должны быть равными; выполнить разметку внутренних несущих стен, опор под тяжелые конструкции (например, колонны), крыльцо, веранду и т.п.

Примечание. При использовании строительной техники допускается нанесение разметки песком. Однако работа требует внимательности, т.к. такую разметку легко искривить, затоптать и т.п.

Виды ленточных фундаментов

Опираясь на типы фундамента выделяют сборные и монолитные основания. Перед заливкой нужно изучить характеристики и свойства каждого.

Монолитные

Основаны на непрерывности стен, находящихся под грунтом. Они прочны. Этот вид популярен для бань или садовых домиков. Основной недостаток – тяжелый вес.

Крыльцо для частного дома своими руками: идеи и примеры с фотоВ загородном доме крыльцо – неотделимая часть входа в здание. Кроме практического назначения, оно украшает:…

В основу монолитного положен каркас, сделанный из металлической арматуры. Его необходимо устанавливать в траншее и заливать бетоном. Он дает дополнительную:

• жесткость;
• устойчивость нагрузкам.

Средняя стоимость 1 м2 каркаса составляет 5100 рублей. Заливка объекта размером 10х10 обычно обходится в 400 тысяч рублей учитывая монтаж и рыночную цену материалов.

Сборные

В отличие от монолитной ленточной основы сборный фундамент состоит из комплекса блоков, созданного при помощи арматуры и бетонного раствора. Их применяют на площадке под строительство при помощи башенных кранов.

Особенность – короткие сроки сборки. Недостаток – отсутствие единства в конструкции и использование тяжелой техники. Устойчивость ниже монолитного на 30%. Его можно использовать при строительстве:

• гражданских;
• промышленных строений;
• частных жилых помещений.

Ленточно-щелевой

Существует еще ленточно-щелевой вид. По параметрам он похож на монолитный. Отличие в том, что он подходит для глинистых почв. Стоимость не высока. Это зависит от отсутствия опалубки и сокращения земляных работ. Используют вырытую траншею в виде щели. В нее заливают бетон. Эффективен при строительстве малоэтажных сооружений.

Совет!Использовать при заливке сырую землю, так как при сухой часть влаги поглощается почвой и качество фундамента ухудшается.

Бетон должен быть высокого качества.

Перекрестный

Существует еще один подвид – перекрестный. Фото ленточного фундамента наглядно показывает его устройство. Он состоит из установки стаканов под:

• колонные;
• опорные;
• промежуточные плиты.

Основу из столбов необходимо располагать рядом с точно такой же основой. Но это может вызывать проседание конструкции. Обычно такой фундамент необходим для сцепления решеток балок с построенной конструкцией. Это помогает распределить нагрузку. Используют при строительстве промышленных и жилых помещений. Основной недостаток – трудоемкость выполняемых работ.

По глубине закладки

По глубине закладки, выделяют:

• заглубленный вид;
• мелкозаглубленный вид.

Заглубленный используют ниже уровня земли. Мелкозаглубленный – при строительстве малоэтажных зданий.

Выбор зависит от:

• массы строения;
• цоколя;
• вида почвы;
• высот;
• присутствия грунтовых вод;
• промерзания почвы.

Заглубленный вид используют для высотных домов. Такие основы не бояться перепада высот. Нужно учитывать морозные силы пучения, они ниже нагрузки дома. Фундамент необходимо монтировать в виде буквы Т.

Беседка для дачи своими руками: виды, проекты и чертежи с фотоБеседки для дачи, сделанные своими руками, различаются конструкцией и используемыми материалами. Когда беседка – это…

Мелкозубчатый применяют при легких постройках (дерево, камень). Не следует использовать при наличии грунтовых вод. Этот вид славится дешевизной строительных материалов и короткими сроками монтажа. Особенность – небольшая поверхность стен. Морозные силы выпучивания не страшны подобной постройке.

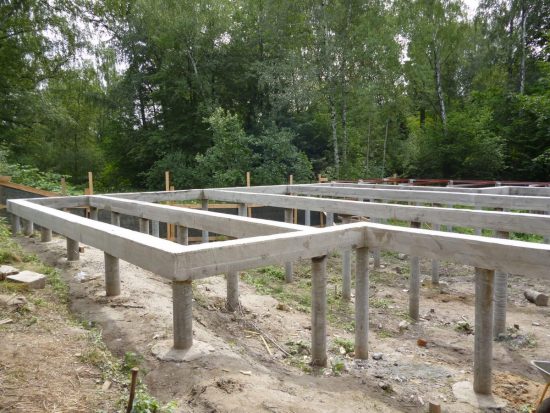

Свайно-ростверковый

Свайно-ростверковый вид – это новая технология, которая помогает связывать балки под землей. При формировании конструкции не требуется:

• монтажа опалубки;
• демонтажа слоя земли.

Конструкция не подлежит деформации.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Основные работы

Песчаная подушка

В готовый котлован укладывают песчаную подушку с гравием слоем высотой около 15 сантиметров. Чтобы увеличить плотность, слой с песком и гравием поливают водой и утрамбовывают. Затем на песчаную подушку выкладывают прочную гидроизоляционную пленку либо геотекстиль.

Опалубка

Для опалубки неглубоких фундаментов используют подручные материалы: доски, фанера, бруски и шифер. Каркас сбивают внутри, а гвозди загибают снаружи. За счет этого поверхность станет ровной, а убирать опалубку потом будет легче. Во время работы постоянно контролируйте вертикальность! Для обустройства небольшого цоколя или подвала делайте каркас высотой не менее 30 сантиметров от земли.

Опалубку нельзя оставлять зимой незалитой! Поэтому работы лучше проводить в теплое время года.

Гидроизоляция

Для усиления гидроизоляции на дно котлована кладут рубероид. Можно использовать и более эффективные современные материалы. Например, пенетрон. Такая смесь отличается повышенной устойчивостью к влаге, она предотвратит возникновение плесени и грибка на бетонном фундаменте. Чтобы сделать смесь, просто при заливке фундамента добавьте в бетон пенетрон согласно инструкции.

Армирование

Армирование ленточного фундамента проводят с использованием кирпичей и армированной сетки. На дно траншеи кладутся кирпичи, а поверх устанавливается стальная арматура для ленточного фундамента. Для изготовления сетки стержни арматуры связывают специальной проволокой так, чтобы ячейки были квадратными со стороной около 40 сантиметров. Армирование ленточного фундамента делают с отступом 50 мм от краев котлована.

Связку арматуры нельзя делать сварочным аппаратом, так как в местах сварки возникнет коррозия!

Вентиляция и коммуникации

Затем приступают к обустройству коммуникаций в деревянном доме. Для этого делают специальные отверстия для коммуникационных труб, которые подведут водопровод и систему канализации к дому. Для обустройства используют пластиковые или асбоцементные трубы, которые привязывают к арматуре. Чтобы трубы не заполнились бетонным раствором во время заливки, насыпьте туда песок.

Материалы и приспособления

При возведении ленточного фундамента необходимо обзавестись такими материалами:

1. Цементом.
2. Гравием.
3. Достаточным количеством воды (вполне возможно, что придется сначала провести на участок воду).
4. Необрезной доской для изготовления опалубки.
5. Каркасной проволокой.
6. Арматурой.
7. Распорными брусками.
8. Кирпичом.
9. Гидроизоляционными материалами.
10. И, конечно же, гвоздями.

Из инструментов вам потребуются:

1. Лопаты.
2. Рулетка.
3. Уровень.
4. Молоток.
5. Нивелир.
6. Мастерок.

Желательно иметь весь инструмент в нескольких экземплярах. Если объем работ достаточно большой, то рекомендуется не самостоятельно готовить раствор, а заказать готовый. Как вариант – можно приобрести или арендовать глубинный вибратор. Перед тем как сделать фундамент под баню или для дома, обязательно запаситесь всем необходимым инструментом, чтобы впоследствии не искать «лишнюю» лопату у соседей.

Полезные советы профессионалов

Следующие рекомендации профессиональных строителей помогут вам построить максимально качественный и прочный фундамент, который выдержит все предполагаемые нагрузки:

Особое внимание уделяйте гидроизоляционным работам – это предупредит насыщение бетонной конструкции влагой, а значит, защитит от последствий ее замерзания в толще бетона, поражения армирующего каркаса коррозией и других негативных факторов.
Изготовление армирующего каркаса выполняется только с применением вязальной проволоки. Сварка снижает прочностные характеристики металлических прутков.
Качественное утепление самой ленты и отмостки по периметру строения минимизирует воздействие морозного пучения на мелкозаглубленные фундаменты.
Бетонирование основания лучше выполнять в теплое время года – при плюсовой температуре бетон быстрее и качественнее созревает.. Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность

Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Продолжать строительные работы эксперты рекомендуют не ранее, чем через 3-4 недели после бетонирования фундамента – бетон должен набрать достаточную прочность. Сразу после заливки ленту следует укрыть полиэтиленом для предупреждения ускоренного испарения влаги. Первую неделю основание надо регулярно увлажнять во избежание растрескивания.

Основные ошибки и их решение при сооружении мелкозаглубенной ленты рассмотрены в следующем видеоматериале:

Плита ленточного фундамента ФЛ 10.12-2 (Ивантеевский ЖБК)Только новые плиты с завода. Плиты ленточных фундаментов применяются для ленточных фундаме…

От руб/штПодробнее

Фундаментный блок ФБС 12.4-6т (Рязанский завод ЖБИ №2)Только новые блоки с завода. Фундаментные блоки применяются в строительстве подвалов, фунд…

От 1935 руб/штПодробнее

Доска обрезная 40х200х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 18900 руб/м³Подробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 20100 руб/м³Подробнее

Свая железобетонная с центральным армированием Сц 4-30 (Рязанский завод ЖБИ №2)Сваи с центральным армированием Сц 4-30

От 5252 руб/штПодробнее

Свая железобетонная с каркасным армированием С 40.30-3.1 (Рязанский завод ЖБИ №2)Сваи с каркасным армированием С 40.30-3.1

От 6609 руб/штПодробнее

Доска обрезная 25х150х6000 ТУ 1-й сорт СофриноОбрезная доска изготавливается их хвойных пород древесины с естественной влажностью 20-30%.

От 18900 руб/м³Подробнее

Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…

От 90.28 руб/штПодробнее

Брусок обрезной 50х50х3000 ГОСТ 1-й сорт СофриноНатуральный пиломатериал изготавленный из хвойных пород древесины: ель и сосна. Естествены…

От 20250 руб/м³Подробнее

Ширина ленточного фундамента для бруса

Ширина ленты — величина, требующая расчета. Методика и специфика этого мероприятия не позволяют получить правильные результаты без опыта и подготовки. Обращение к специалистам — оптимальный вариант решения вопроса, но это потребует определенной платы и займет неизвестное количество времени.

Обычно вопрос решают путем использования онлайн-калькуляторов, получая вполне качественные расчеты, либо поступают «как все», принимая ширину ленты минимум на 10 см больше, чем толщина стен. В любом случае, делать ленту уже 30 см не рекомендуется, поскольку во время эксплуатации возможно появление дополнительных нагрузок.

Также возможно изменение гидрогеологических условий, что требует наличия некоторого запаса прочности и устойчивости.

Выбор марки бетона

Марка бетона определяет степень его устойчивости к внешним нагрузкам.

Для строительства ленты используются марки от М150 до М400:

• М150 — подходит для оснований легких и вспомогательных построек — гаражей, хозяйственных помещений и т.п. Применять эту марку для строительства фундамента под жилой дом не рекомендуется.
• М200 — распространенный вариант, применяется для ленты под одно- или двухэтажные частные дома. Эта марка бетона относится к конструкционным и широко используется в производстве ЖБИ.
• М250-М300 — Подходят для фундамента домов до 5 этажей. Марка М300 может быть использована для изготовления межэтажных перекрытий.
• М400 — используется при строительстве многоэтажных зданий (до 20 этажей).

Оптимальный вариант для частного дома в 1-2 этажа — бетон М200. Большинство специалистов сходятся во мнении, что сложные и долгие расчеты практически всегда приводят к выбору этого варианта. Если гидрогеологические условия участка очень сложные, можно увеличить марку бетона до М250, но это не всегда помогает решить проблему.

Правильнее увеличивать площадь опоры для изменения удельного давления на грунт. При необходимости можно использовать онлайн-калькуляторы и найти среднее значение ширины ленты, дающее минимальную осадку.
