Строительство навеса из профильной трубы

Металлический профиль сегодня стал одним из самых популярных и востребованных материалов для изготовления навесов различных видов и типов с поликарбонатным покрытием, так как главным его преимуществом является длительный срок службы. Если за такой постройкой ухаживать должным образом, то она сможет простоять не один десяток лет. Такие навесы могут применяться в самых различных местах:

  • на автостоянках;
  • в загородных частных домах для создания больших крытых участков территории;
  • в различных общественных местах.

Область применения навесов из металлического профиля достаточно обширна, так как они являются универсальными конструкциями, имеющими большое количество различных модификаций.

Наиболее популярным на сегодняшний день является арочный тип изделия. Сделать его намного сложнее, чем одно- или двускатный, но зато смотрится он очень эффектно. Такой навес строится отдельно от дома или примыкают его боковой частью.

Выбирая тип кровли, необходимо учитывать тот факт, чтобы снег не задерживался на ней, а свободно спадал на землю, не создавая большой нагрузки на крышу.

Кроме этого, существуют навесы купольной, дуговой, пирамидальной формы, а также односкатные и двухскатные.

Помимо поликарбоната, для устройства крыши можно использовать шифер или металлический профнастил. Поэтому, можно сказать, что сложность возведения навеса из профтрубы напрямую зависит от выбора конструкции каркаса и материалов, выбранных для устройства кровли.

Компания АО “Металлоторг” осуществляет поставки металлопроката по всей территории России с территории собственных крупных металлобаз, а так же в страны ближнего и дальнего зарубежья. Оставить заявку можно на сайте: https://metbaza-msk.ru/.

Зачем нужны фермы?

Что касается видов металлоконструкций, для которых применяется «ферма», выделяют следующие направления:

  • Навес для машины, беседка, козырек.
  • Крытая парковка, укрытие для колодца, летняя веранда.
  • Летняя стройплощадка и другие места.

Что касается количества ферм на один пролет, то это рассчитывается исходя из планируемой нагрузки на кровлю. В основном, на каждом промежуточном столбе ставится ферма. Иногда ее подгоняют под тип используемого кровельного материала.

При этом если для металлочерепицы и профлиста это фактически не имеет значения, то для поликарбоната фермы стоит размещать так, чтобы стык листа был на металле. Иначе поверхность кровли может деформироваться.

Процесс изготовления навеса из профильной трубы

После того как определились с материалом для каркаса, нужно установить, какой использовать настил для кровли. Обычно для таких целей в качестве кровельного материала применяется поликарбонат, металлочерепицу, или профнастил.

Инструмент

Из комплекта для строения своими руками нужно подготовить:

  • Лопата.
  • Сварочный аппарат.
  • Нож, ножовка по металлу (болгарка).
  • Измерительные принадлежности (метр, отвес, рулетка).
  • Шуруповерт.
  • Набор ключей.
  • Молоток.

Подготовка площадки и установка стоек навеса из профильной трубы

В первую очередь, нужно обратить внимание, чтобы на отведенной территории не проходили трубы, служебные коммуникации и кабельные системы. Поскольку в момент поломки этих магистралей, навес придется демонтировать, убирать покрытие, а потом всю работу делать своими руками заново. Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют.

Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Территорию под установку предполагаемого навеса очищают от мусора и тщательно ровняют. Проследить, чтобы не было растительности на площадке, иначе она может повлиять на целостность покрытия.

Затем установить точки под опоры, для этого по чертежу делают разметку, вбивают колышки и перепроверяют размер по диагонали (он должен быть одинаковым).

Причем расстояние между стойками навеса желательно делать с наименьшим расходованием профильного материала. Учитывая, что такие заготовки выпускается производителями длиной 600 см, соответственно ширина прогона должна составлять два, три или шесть метров, то есть разрезание заготовки должно быть без остатка.

Выкапывают или бурят ямки глубиной не менее одного метра и в них поочередно устанавливают и заливают опоры. Стойки при установке навеса рекомендуется чуть приподнять и опустить, чтобы внутрь полости попал раствор, или сделать закладные площадки, показанные на рисунке ниже.

Выставлять их нужно строго по отвесу вертикально. Установив стойки, следует еще раз сверить между собой зрительно, чтобы они были на одной линии и, убедившись в правильной установке, оставить до полного застывания раствора (2-3 дня).

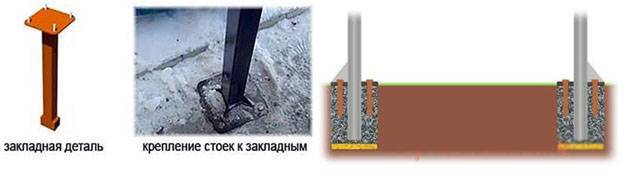

Установка опор

Пошаговая инструкция по изготовлению навеса своими руками

Подготовительные работы по сборке конструкции легче производить на земле, так как проще поднять краном собранный каркас, чем выставлять каждую перемычку при монтаже наверху.

Поэтапная сборка конструкции из проф трубы:

  • Нарезать заготовки в размер соответственно чертежа.
  • Соединить сваркой в каркас боковые фермы.
  • Приварить фронтальные профили навеса.
  • Затем монтируются раскосы.

Все трубы конструкции обрабатываются препаратом против коррозии и красятся в выбранный цвет. Заключительным этапом при изготовлении каркаса своими руками будет поднятие всей конструкции краном и фиксация ее на опорных стойках посредством сварки.

В случае повреждения лакокрасочного покрытия деталей фермы, нужно аккуратно восстановить его. Если нет сварочного аппарата, сборку навеса из профильных труб делают болтовым соединением.

Все отверстия после сверления следует также обработать антикоррозийным лаком. Можно применить еще один метод крепления – это краб-системы, но его используют для небольших навесов, если сечение профиля не превышает 20 мм.

Основной минус у таких хомутов – они не дают возможности составлять фигурные решетки для ферм и кровельного покрытия: все детали должны сходиться под 90 градусов. Применяются такие крепления еще и для каркаса из пластиковых  труб.

Если нет крана, то можно изготовить конструкцию и наверху:

  1. На опорах фиксировать горизонтальные направляющие для крепления будущей обрешетки.
  2. Затем выставить параллельно проф трубы на расстоянии 350-450 мм.
  3. Соединить перемычки с несущими балками навеса сваркой или саморезами.
  4. Покрыть настилом из кровельного материала.

При монтаже крыши многое зависит от вида материала. Если в качестве настила используется профнастил, то его нужно укладывать в крайний желоб, соответственно, расход саморезов для крепления кровли будет меньше.

Если же покрытие из поликарбоната, который устанавливается внахлест и имеет меньшую жесткость – то и использование крепежных элементов больше.  Для крепления кровли у навеса из профильных труб применяются саморезы с пресс шайбами.

Все металлические изделия навеса после сварки шлифуются и обрабатываются антикоррозийным составом, а затем красятся.

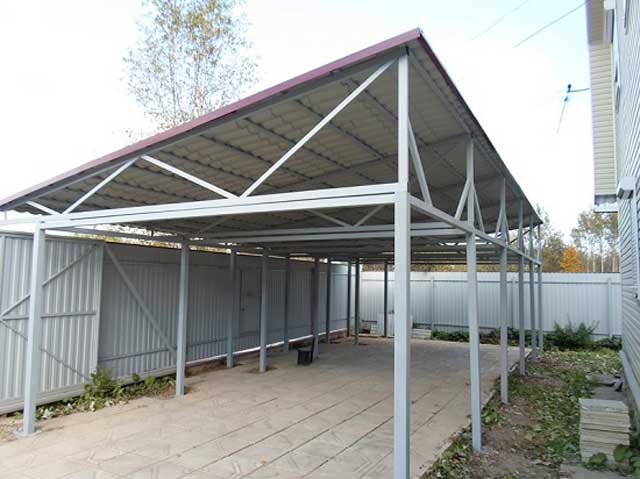

Навес для гаража

Особенности видов навесов по стропильным системам

Каждый вид навеса обладает своими уникальными функциями связанные как с техническими параметрами, так и с физическим строением.

Односкатные навесы

Главный фактор, выделяющий их среди остальных типов каркасов — возможность применения разных материалов для возведения конструкции. Ими могут быть:

  • Дерево
  • Металл
  • Сплавы и смешанные материалы

Форма треугольного треугольника предполагает неравенство в высоте опор. Одна сторона значительно выше другой, при этом защитные способности больше у меньшей части. При создании отдельно стоящих навесов, верхние части стропильных ног крепятся к стене, нижние — к подвесу и опорам.

Схема односкатных конструкций

Двускатные навесы

Данные конструкции — наиболее сбалансированный вариант между ручной работой и применением промышленного оборудования, позволяющий получить качественный результат путём проведения сложных расчётов и вычислений.

Главная особенность, выделяющая двускатные навесы — возможность выбора системы монтажа. Она представлена двумя способами:

  1. Полная работа: выполняется при отсутствии забетонированной площадки или большого объёма фундамента. Сначала проходит предварительный этап, в ходе которого, земля очищается от мусора. Затем проходит индивидуальное выравнивание участка под навес и бетонирование столбов.
  2. Сокращённая работа: выполняется, если присутствует забетонированная площадка. В данном случае, проходит один этап, в ходе которого, сверлится 4 отверстия в бетоне. Далее, опоры крепятся к площадке с помощью анкерных болтов.

Из-за того, что верхние концы стропильных ног опираются друг на друга, необходимо применять технологии вертикального и горизонтального выравнивания для повышения устойчивости системы.

Схема двускатных навесов

Шатровые навесы

Представляет собой один из наиболее сложных видов в плане реализации. При её возведении практически невозможно провести результаты вручную, приходиться применять искусственный интеллект, либо промышленные калькуляторы.

Главная уникальная особенность шатровых каркасов — замечательный внешний вид и практичность, обеспечивающая не только красоту экстерьера дома, но и повышающая обтекаемость и противодействие задержке осадков на крыше.

Идеальная форма, практически неуязвимая к влиянию осадков, достигается путём соединения стропильных ног в вершине шатра.

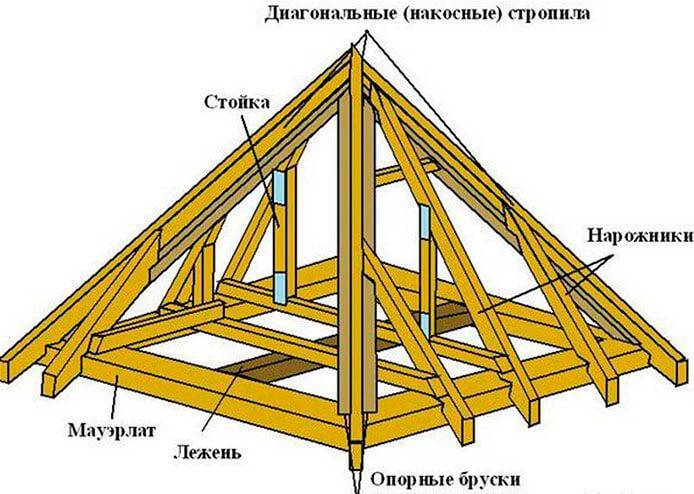

Схема шатровых навесов

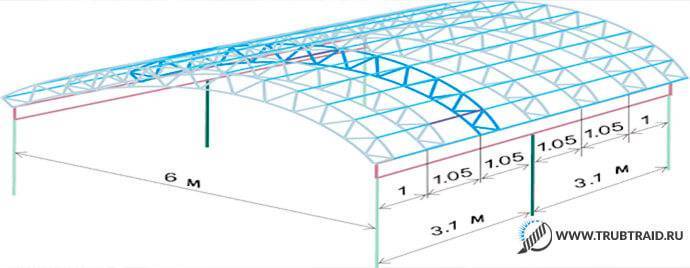

Арочные навесы

Данные конструкции идеально подходят для жилых домов, дач и мест хранения личного автомобиля. Ещё одно преимущество конструкции — идеальная обтекаемость за счёт округлённой формы.

Главный момент при возведении арочных конструкций — выбор материала, из которого будет сделан навес.

Немаловажно провести правильный расчёт радиуса изгиба, иначе конструкция рискует разрушиться, либо потерять большую часть своих свойств.

Особенность арочных каркасов заключается в кровле. Она имеет форму волны, либо арки или полуарки. Стропильные системы собираются на основе применения дугообразных опор и ферм.

Схема арочных конструкций

Материал каркаса

Навесы могут изготавливаться из самых разных материалов:

  • Дерево;
  • Бетона;
  • Алюминия;
  • Пластмассы.

Однако в большинстве случаев каркас фермы изготавливается из специальной профильной трубы. Эта полая конструкция отличается от других высокой прочностью и одновременной легкостью. Сечение такой трубы может быть:

  1. Прямоугольником;
  2. Квадратом;
  3. Овалом;
  4. Многогранником.

Для сварки фермы чаще всего пользуются прямоугольным или квадратным сечением. Такой профиль менее трудоемок при обработке.

Предельные нагрузки, которые может выдержать труба, зависят от нескольких факторов:

  • Толщины стенки;
  • Вида стали;
  • Способ изготовления.

Профильные металлические трубы изготавливают, из специальной конструкционной стали (1-3пс/сп, 1-2пс(сп)). Иногда, когда возникают определенные обстоятельства, пользуются оцинкованной сталью или низколегированными сплавами.

Трубы с небольшим сечением выпускаются длинной 6 метров. Длина больших сечений достигает 12 метров. Диаметр трубы могут быть самыми разными. Минимальными считаются:

  • 10х10х1 мм;
  • 15х15х1,5 мм.

Чем толще стенка, тем выше прочность профиля. К примеру, изделия с очень большими размерами (300x300x12 мм) в основном применяются для строительства промышленных зданий.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

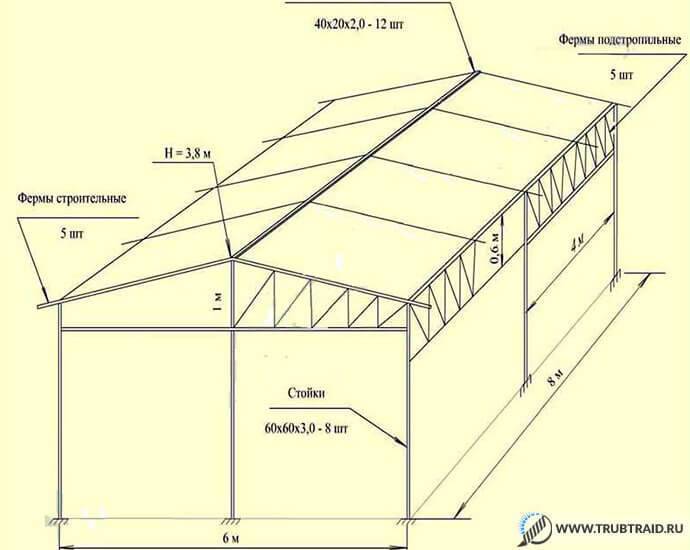

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º.

Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

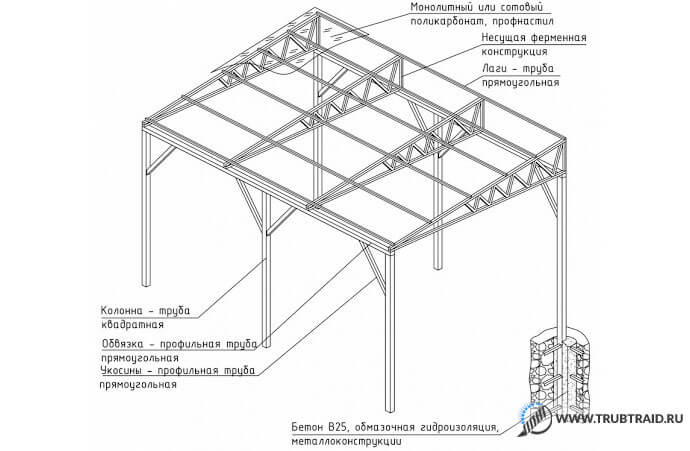

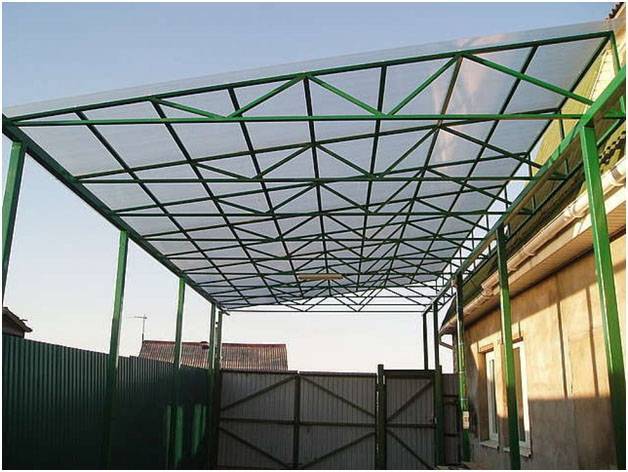

Технология сборки каркаса и кровли

Собрать каркас лучше всего из металлического профиля или деревянных балок. Для сборки каркаса рекомендуется подбирать материал с небольшим поперечным сечение для того, чтобы уменьшить нагрузку на опорные столбы. На начальном этапе монтажа каркаса стойки связываются между собой. Сверху на стойках проводят фиксирование поперечных балок. К поперечным балкам крепятся собранные заранее стропила, на которые набивается обрешетка.

После монтажа каркаса проводится сборка конструкции кровли. В качестве кровельного материала используют листы поликарбоната или деревянные доски, помимо этих материалов можно использовать шифер или профнастил.

Для обустройства кровли навеса можно использовать как сотовый, так и монолитный поликарбонат. Разница между этими материалами заключается в следующем:

  • сотовый поликарбонат имеет внутренние полости, что делает этот материал более легким;
  • монолитный поликарбонат способен выдерживать более высокие нагрузки;
  • сотовый поликарбонат за счет меньшей массы материала можно монтировать на более тонкие опоры и каркас;
  • для монтажа монолитного типа материала требуется более мощная конструкция каркаса;
  • срок эксплуатации сотового поликарбоната значительно ниже, нежели у монолитного материала.

После выбора типа кровельного материала следует приступить к его монтажу. На начальном этапе проводится измерение размеров каркаса. Измерив размеры, проводят раскройку листов поликарбоната в соответствии с полученными данными. Для раскройки материала можно использовать ножовку. В процессе монтажа кровли следует побеспокоиться о создании по периметру козырьков, которые будут обеспечивать определенную степень защиты пространства под навесом от попадания косых атмосферных осадков.

Крепление сотового поликарбоната к обрешетке следует осуществлять саморезами, имеющими уплотнительную резиновую прокладку. В процессе монтажа поликарбоната следует контролировать, чтобы каналы листа располагались строго в перпендикулярном направлении по отношению к земле.

Каждый хозяин загородной усадьбы или дома наверняка неоднократно задумывался о возведении навеса. Такие сооружения весьма полезны в наше время, поскольку могут служить как уголком для отдыха, так и необходимым объектом для разных хозяйственных нужд. Трудно представить, что участок дома или дачи может обойтись без такого элемента дизайна, как навес. Столбы для навеса — неотъемлемый элемент данной пристройки. Для установки любого желаемого каркаса необходимо знать, какие опоры лучше справятся со своим предназначением, сколько их потребуется для объекта, а также что нужно учитывать при их монтаже.

Как сделать ферму из поликарбоната

Первым этапом изготовления своими руками ферм из профильной трубы для навеса является составление детального плана, на котором должны быть указаны точные размеры каждого элемента. Кроме этого желательно подготовить дополнительный чертеж конструктивно сложных деталей.

Как видите, до того, как самому изготовить фермы, необходимо хорошо подготовиться. Отметим еще раз, что в то время как при выборе формы изделия руководствуются эстетическими соображениями, то для определения конструктивного типа и количества составляющих элементов требуется расчетный путь. При проверке на прочность металлической конструкции обязательно нужно учесть также данные об атмосферных нагрузках в данном регионе.

Дуга считается предельно упрощенной вариацией фермы. Это – одна профилированная труба, имеющая круглое либо квадратное сечение.

Очевидно, что это не только самое простое решение, оно и обходится дешевле. Тем не менее дуги для навеса из поликарбоната имеют определенные недостатки. В частности это касается их надежности.

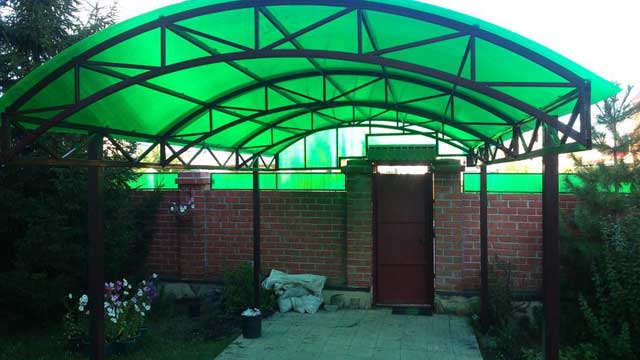

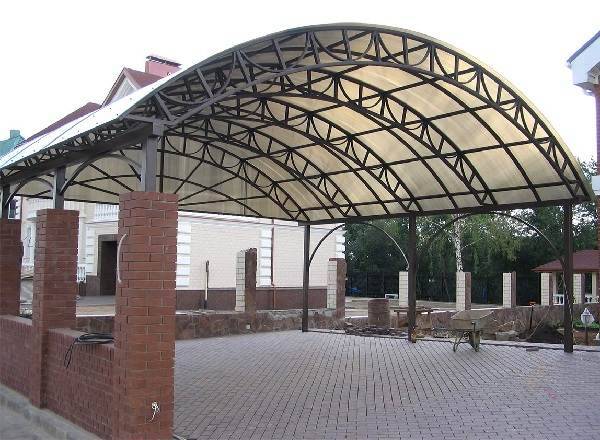

арочные навесы фото

Проанализируем, каким образом распределяется нагрузка в каждом из этих вариантов. Конструкция фермы обеспечивает равномерное распределение нагрузки, то есть сила, воздействующая на опоры, будет направлена, можно сказать, строго вниз. Это значит, что опорные столбы отлично противостоят усилиям на сжатие, то есть могут выдержать дополнительное давление снежного покрова.

нагрузка фермы нагрузка дуги

Дуги такой жесткостью не обладают и не способны распределять нагрузку. Чтобы компенсировать такого рода воздействие, они начинают разгибаться. В результате возникает сила, возложенная на опоры в верхней части. Если учесть, что она приложена к центру и направлена горизонтально, то малейшая ошибка в расчете основания столбов, по меньшей мере, вызовет их необратимую деформацию.

Покрытие навеса профнастилом или металлочерепицей

Технология крепления профнастила и металлочерепицы практически одинаковая. Необходимый инструмент для работы:

  • Шуруповерт.
  • Насадка под шестигранную головку саморезов.
  • Ножницы по металлу.
  • Болгарка.
  • Саморезы.
  • Шпагат.

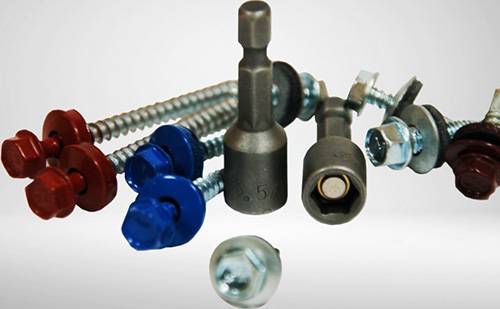

Саморезы с резиновой уплотнительной шайбой. Острый конец выполнен в форме сверла, что позволяет без дополнительного сверления закручивать их в металл толщиной 2 мм.

Главное — не ошибиться с установкой первого листа, в этом помогут предварительно натянутые два шпагата, выставленные по вертикали и горизонтали. Тот, кто впервые работает с этими материалами, нередко допускает ошибку, осуществляя крепеж саморезами по технологии крепления шиферных листов. Это является грубой ошибкой.

Правильное закрепление профлиста саморезом — он установлен в нижнюю волну

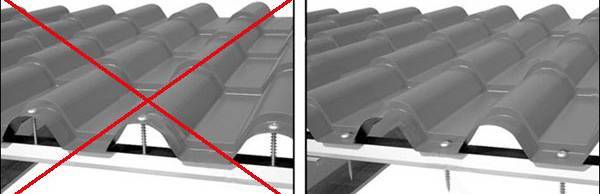

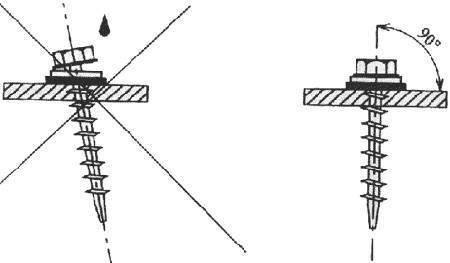

Два варианта крепления металлочерепицы. Слева — запрещенный способ крепления, справа — правильный.

Саморез, установленный с отклонением, будет способствовать проникновению влаги из-за неплотного прилегания уплотнительной шайбы

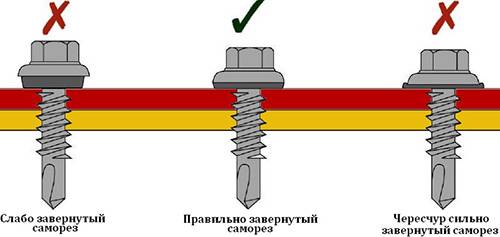

Следует обратить внимание на момент затяжки саморезов. Слабо завернутый саморез будет причиной протекания крыши навеса.

Перетянутый приведет к разрушению уплотнительной шайбы, что будет способствовать проникновению влаги.

Коньковый стык двухскатной крыши накрывают коньковыми элементами, которые можно приобрести на рынке строительных материалов (это относится к покрытию из металлочерепицы) или изготовить самостоятельно из оцинкованного кровельного железа (для покрытия из профнастила).
